GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ B 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
41 B 756 LK112/ohne Ring 5/112/66,6 35 755 2140
Kennzeichnungen
KBA-Nummer 45914
Herstellerzeichen AUTEC
Radtyp und Ausführung B 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
§22 45914*12
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø 26 mm 120 27
S03 Schraube M14x1,5 Kugel Ø 26 mm 150 27
S04 Schraube M14x1,5 Kugel Ø 26 mm 130 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11

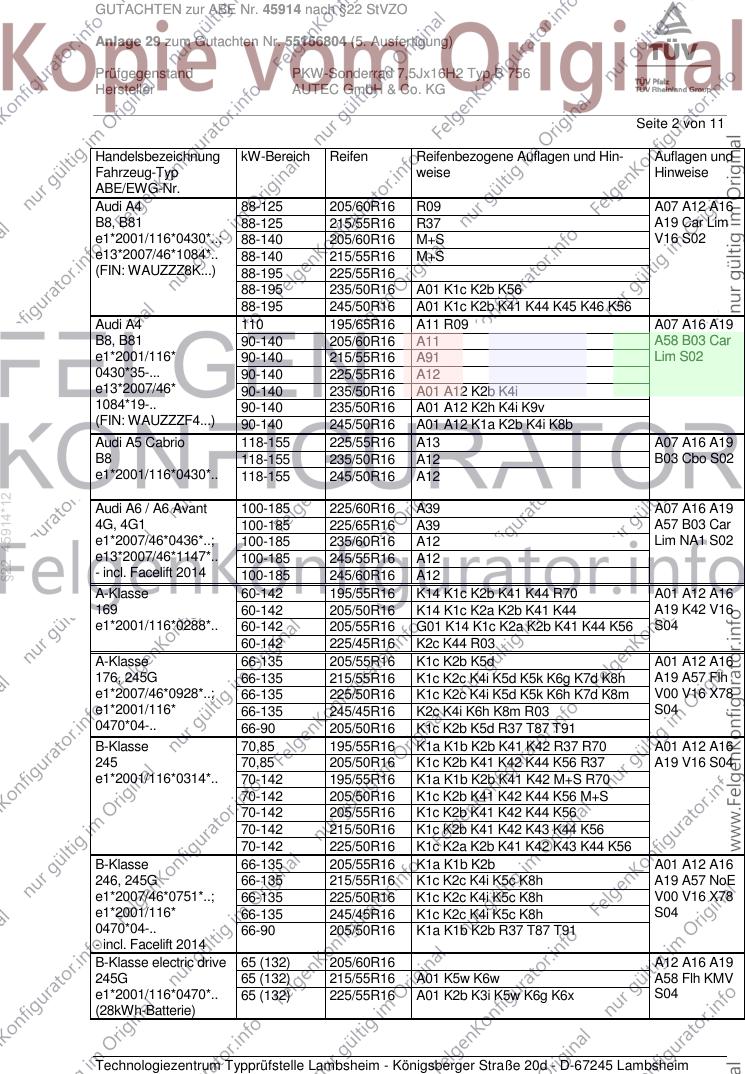

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 R09 A07 A12 A16
B8, B81 88-125 215/55R16 R37 A19 Car Lim
e1*2001/116*0430*..; 88-140 205/60R16 M+S V16 S02
e13*2007/46*1084*.. 88-140 215/55R16 M+S
(FIN: WAUZZZ8K...) 88-195 225/55R16
88-195 235/50R16 A01 K1c K2b K56
88-195 245/50R16 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 110 195/65R16 A11 R09 A07 A16 A19
B8, B81 90-140 205/60R16 A11 A58 B03 Car
e1*2001/116* 90-140 215/55R16 A91 Lim S02
0430*35-... 90-140 225/55R16 A12
e13*2007/46* 90-140 235/50R16 A01 A12 K2b K4i
1084*19-.. 90-140 235/50R16 A01 A12 K2h K4i K9v
(FIN: WAUZZZF4...) 90-140 245/50R16 A01 A12 K1a K2b K4i K8b
Audi A5 Cabrio 118-155 225/55R16 A13 A07 A16 A19
B8 118-155 235/50R16 A12 B03 Cbo S02
e1*2001/116*0430*.. 118-155 245/50R16 A12
§22 45914*12
Audi A6 / A6 Avant 100-185 225/60R16 A39 A07 A16 A19
4G, 4G1 100-185 225/65R16 A39 A57 B03 Car
e1*2007/46*0436*..; 100-185 235/60R16 A12 Lim NA1 S02
e13*2007/46*1147*.. 100-185 245/55R16 A12
- incl. Facelift 2014 100-185 245/60R16 A12
A-Klasse 60-142 195/55R16 K14 K1c K2b K41 K44 R70 A01 A12 A16
169 60-142 205/50R16 K14 K1c K2a K2b K41 K44 A19 K42 V16
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2a K2b K41 K44 K56 S04
60-142 225/45R16 K2c K44 R03
A-Klasse 66-135 205/55R16 K1c K2b K5d A01 A12 A16
176, 245G 66-135 215/55R16 K1c K2c K4i K5d K5k K6g K7d K8h A19 A57 Flh
e1*2007/46*0928*..; 66-135 225/50R16 K1c K2c K4i K5d K5k K6h K7d K8m V00 V16 X78
e1*2001/116* 66-135 245/45R16 K2c K4i K6h K8m R03 S04
0470*04-.. 66-90 205/50R16 K1c K2b K5d R37 T87 T91
B-Klasse 70,85 195/55R16 K1a K1b K2b K41 K42 R37 R70 A01 A12 A16
245 70,85 205/50R16 K1c K2b K41 K42 K44 K56 R37 A19 V16 S04
e1*2001/116*0314*.. 70-142 195/55R16 K1a K1b K2b K41 K42 M+S R70
70-142 205/50R16 K1c K2b K41 K42 K44 K56 M+S
70-142 205/55R16 K1c K2b K41 K42 K44 K56
70-142 215/50R16 K1c K2b K41 K42 K43 K44 K56
70-142 225/50R16 K1c K2a K2b K41 K42 K43 K44 K56
B-Klasse 66-135 205/55R16 K1a K1b K2b A01 A12 A16
246, 245G 66-135 215/55R16 K1c K2c K4i K5c K8h A19 A57 NoE
e1*2007/46*0751*..; 66-135 225/50R16 K1c K2c K4i K5c K8h V00 V16 X78
e1*2001/116* 66-135 245/45R16 K1c K2c K4i K5c K8h S04
0470*04-.. 66-90 205/50R16 K1a K1b K2b R37 T87 T91
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 205/60R16 A12 A16 A19
245G 65 (132) 215/55R16 A01 K5w K6w A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/55R16 A01 K2b K3i K5w K6g K6x S04
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 195/60R16 R70 T89 A12 A16 A19
204 88-215 205/55R16 A01 K1a K1b K2b K41 K42 K56 B03 Cpe Lim
e1*2001/116*0431*.. 88-215 225/50R16 A01 K1c K2b K41 K42 K56 V16 S04
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-120 195/65R16 R37 R70 A12 A16 A19
204 85-155 205/60R16 A58 B33 Lim
e1*2001/116* 85-155 215/55R16 A01 K1c K2b V16 S04
0431*29-.. 85-155 215/60R16 A01 K1c K2b
(FIN: WDD205...) 85-155 225/55R16 A01 K1c K2b
85-155 235/50R16 A01 K1c K2b K4i K5d K6g K6j
85-155 245/50R16 A01 K2c K4i K6h K6r R03
C-Klasse T-Modell 88-170 205/55R16 K1a K1b K2b K41 K42 K56 T91 T94 A01 A12 A16
204K 88-170 225/50R16 K1c K2b K41 K42 K56 T92 T93 T96 A19 B03 Car
e1*2001/116*0457*.. V16 S04
- incl. Facelift 2011
(FIN: WDD204...)
§22 45914*12
C-Klasse T-Modell 85-120 195/65R16 R37 R70 T92 A12 A16 A19
204K 85-155 205/60R16 T92 T96 A58 B33 Car
e1*2001/116* 85-155 215/55R16 A01 K1c K2b V16 S04
0457*25-.. 85-155 215/60R16 A01 K1c K2b
(FIN: WDD205...) 85-155 225/55R16 A01 K1c K2b
85-155 235/50R16 A01 K1c K2b K4i K5d K6g K6j
85-155 245/50R16 A01 K2c K4i K6h K6r R03
CLA-Klasse 80, 90 205/50R16 K1c K2b K5d R37 T87 T91 A01 A12 A16
117, 245G 80-130 205/55R16 K1c K2b K5d A19 A58 Lim
e1*2007/46*1007*..; 80-130 215/55R16 K1c K2c K4i K5d K5k K6g K7d K8h V16 X78 S04
e1*2001/116* 80-130 225/50R16 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. 80-130 245/45R16 K2c K4i K6h K8m R03
CLA-Klasse Shooting 80-130 205/55R16 K1c K2b K5d A01 A12 A16
Brake 80-130 215/55R16 K1c K2c K4i K5d K5k K6g K7d K8h A19 A58 Car
245G 80-130 225/50R16 K1c K2c K4i K5d K5k K6h K7d K8m V16 X78 S04
e1*2001/116* 80-130 245/45R16 K2c K4i K6h K8m R03
0470*12-..
E-Klasse 100-150 205/60R16 A32 R37 T91 T92 A16 A19 A58
212 100-150 215/55R16 A12 R37 B03 B10 F38
e1*2001/116*0501*.. 100-225 225/55R16 A01 A12 K1a K1b T95 T99 Lim NoH V16
- mit Luftfederung 100-225 235/50R16 A01 A12 K1c K2b K5d S04
- incl. Facelift 2013 100-225 245/50R16 A01 A12 K1c K2b K5d
(FIN: WDD212...)
E-Klasse 120-143 205/65R16 A10 A16 A19 A58
212 120-143 215/60R16 A10 B03 Lim V16
e1*2001/116* 120-143 215/65R16 A12 Vo2 S03
0501*25-.. 120-143 225/55R16 A32
(FIN: WDD213...) 120-143 225/60R16 A32
120-143 245/55R16 A01 A12 K1a K1b K5d R02
120-143 245/55R16 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 205/60R16 A32 R37 T91 T92 A16 A19 A58
212, 212G 100-150 215/55R16 A12 R37 T93 T97 B03 B10 F39
e1*2001/116*0501*..; 100-225 225/55R16 A01 A12 K1a K1b T93 T94 T95 Lim NoH V16
e1*2007/46*0484*.. 100-225 235/50R16 A01 A12 K1c K2b K5d T95 S04
- incl. Facelift 2013 100-225 245/50R16 A01 A12 K1c K2b K5d
(FIN: WDD212...) 120, 125 205/55R16 A32 R09 T91 T94
E-Klasse Coupé 120-225 205/55R16 A12 A16 A19
207 120-225 215/50R16 A58 B03 Cpe
e1*2001/116*0502*.. 120-225 215/55R16 F39 V16 S04
(FIN: WDD207...) 120-225 225/50R16 A01 K1c K2b
120-225 235/50R16 A01 K1c K2b K4k K5a
120-225 245/45R16 A01 K1c K2b
E-Klasse T-Modell 100-215 235/50R16 K1c K2b K5d T95 X77 151 A01 A12 A16
212 K 100-225 225/55R16 K1a K1b T95 T99 151 A19 A58 B03
e1*2007/46*0200*.. 100-225 245/50R16 K1c K2b K5d T97 151 B10 Car F42
- incl. Facelift 2013 NoH V16 S04
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/50R16 K1c K2b K5d T95 X77 151 A01 A12 A16
§22 45914*12
212 K 100 - 225 225/55R16 K1a K1b T95 T99 151 A19 A58 B03
e1*2007/46*0200*.. 100 - 225 245/50R16 K1c K2b K5d T97 151 B10 Car F38
- mit Luftfederung NoH V16 S04
- incl. Facelift 2013
(FIN: WDD212...)
SLK-Klasse 135, 150 205/55R16 A12 A16 A19
172 135, 150 225/50R16 A01 K2b V16 Y63 S04
e1*2007/46*0548*.. 135, 150 225/50R16 SP2
135, 150 245/45R16 A01 K1a K1b K2b
135, 150 245/45R16 R03 SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

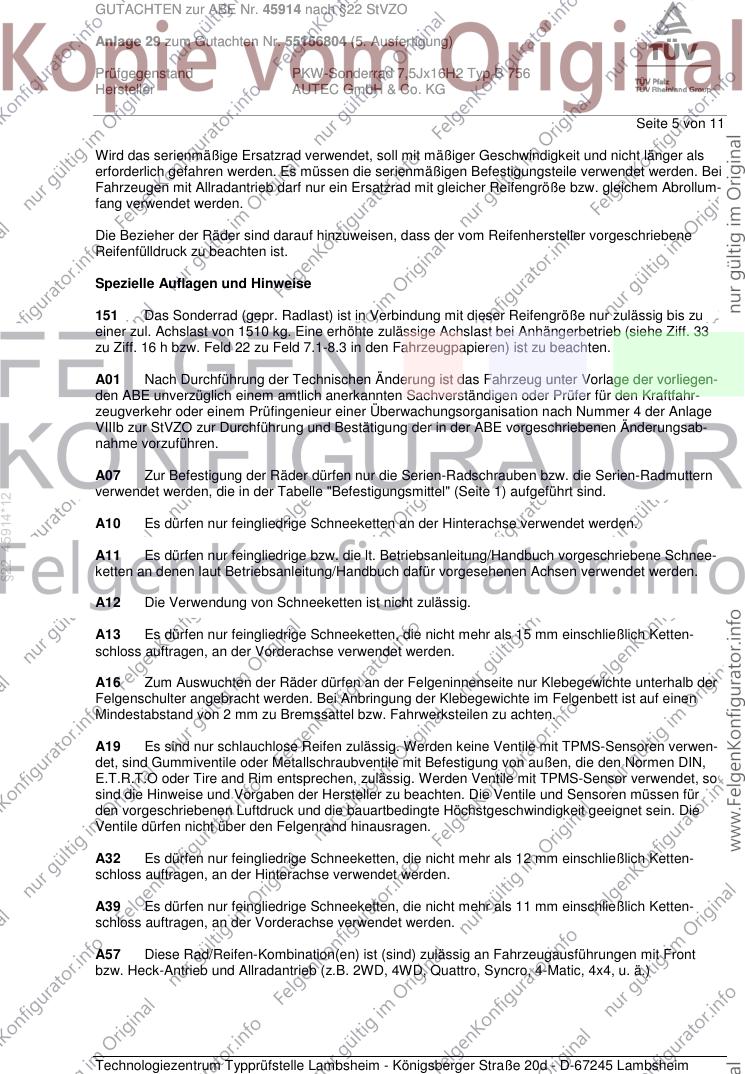

Spezielle Auflagen und Hinweise
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
§22 45914*12
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11

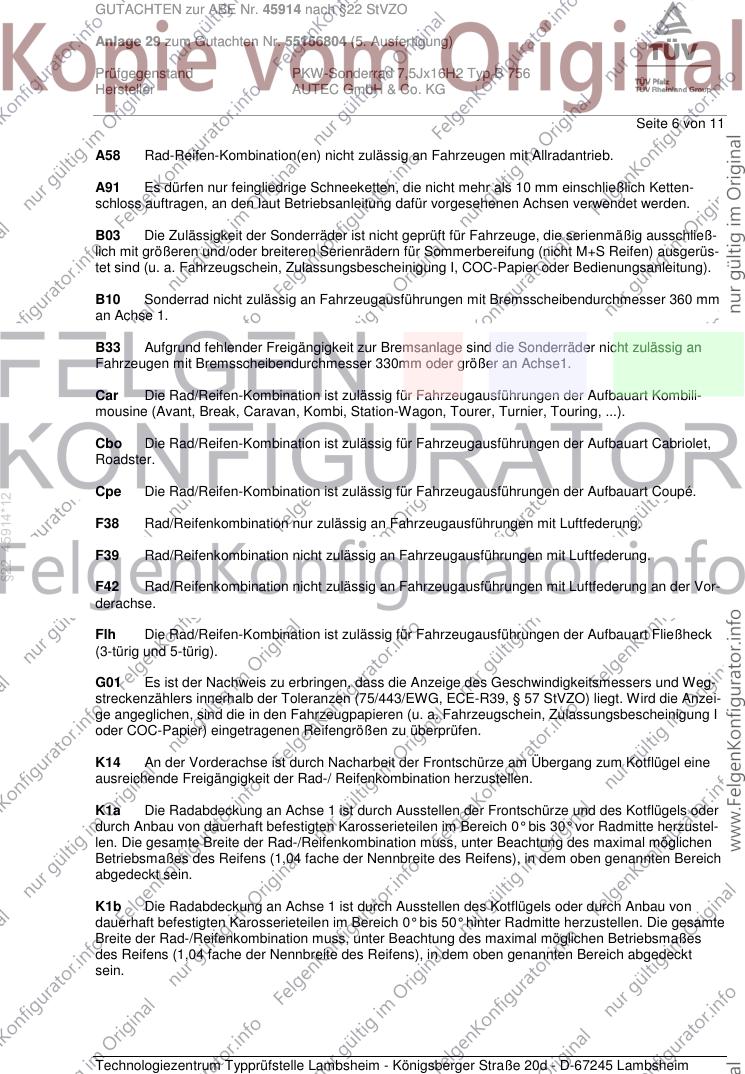

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
§22 45914*12
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
§22 45914*12
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11

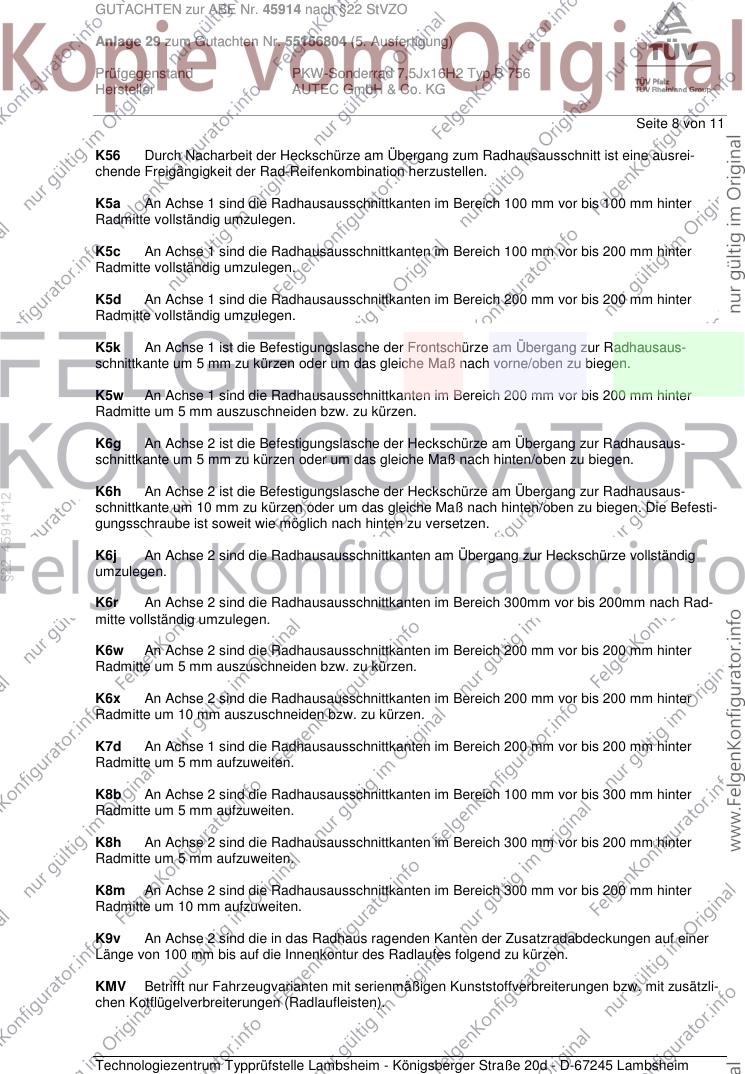

K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
§22 45914*12
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
§22 45914*12
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 45914*12
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vo2 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45914 nach §22 StVZO
Anlage 29 zum Gutachten Nr. 55156804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ B 756
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. August 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 45914*12
Lambsheim, 23. August 2016
Coen 00255666.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
