GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 1 von 12
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 10
Typ 10 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- S 10 757 25 R/ohne Ring 5/112/66,6 25 690 2100
Z 10 757 25 R/ZS Ø70,4-Ø66,6
Kennzeichnungen
KBA-Nummer 47201
Herstellerzeichen BA.T.
Radtyp und Ausführung 10 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 140 28
S06 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 100-140 205/55R17 R37 A12 A21 A57
B8, B81 100-140 215/50R17 A01 K1a K2b K4i K8b R37 A99 Car Lim
e1*2001/116* 100-200 225/50R17 A01 K1c K2b K4i K8b V00 V17 S03
0430*35-... 100-200 235/45R17 A01 K1a K2b K4i K8b
e13*2007/46* 100-200 245/45R17 A01 K1c K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/55R17 A33 M+S A21 A99 Car
B8, B81 100-180 235/50R17 A12 M+S KMV X80 S03
e1*2001/116* 100-180 245/50R17 A12 M+S
0430*10-..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A5 100-195 225/50R17 A12 A21 A99 B03
B8, B81 100-195 235/45R17 A33 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 235/50R17 A12 V17 S03
e13*2007/46*1084*.. 100-195 245/45R17 A12
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-185 225/55R17 K1a K2b 138 A01 A12 A21
4G, 4G1 100-185 235/55R17 K1a K1b K2b K8b 138 A57 A99 Car
e1*2007/46*0436*..; 100-185 245/50R17 K1c K2b K3a K8b 138 Lim NA1 S03
e13*2007/46*1147*.. 100-185 255/50R17 K1c K2c K3a K5d K8n 138
- incl. Facelift 2014 100-245 225/55R17 K1a K2b M+S 138
100-245 235/55R17 K1a K1b K2b K8b M+S 138
Audi A7 Sportback 140-245 235/55R17 A13 M+S 138 A21 A57 A99
4G, 4G1 140-245 245/50R17 A12 M+S 138 S03
e1*2007/46*0436*..; 140-245 255/50R17 A12 M+S 138
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-273 245/55R17 A33 M+S 136 A21 A57 A99
4H 150-273 255/55R17 A12 M+S 134 B03 NBF P38
e1*2007/46*0284*.. S03
e1*2007/46*0398*..
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 132 A21 A99 S05
8R, 8R1, 8R2 100-200 235/65R17 A01 A12 A57 K1a M+S 130
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 132 A21 A99 KMV
8R, 8R1, 8R2 100-200 235/65R17 A12 M+S 130 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
C 30 CDI AMG 170 205/50R17 K1c M+S A01 A12 A21
203CL 170 225/45R17 K1c A99 Cpe V17
e1*98/14*0159*.. 170 235/40R17 K1c R70 S02
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A12 A21 A99
203K 170,260 235/40R17 A01 K42 K56 R70 Car V17 S02
e1*98/14*0158*.. 170-270 205/50R17 M+S
- Kombi 170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A12 A21 A99
203 170,260 235/40R17 A01 K42 K56 R70 V17 S02
e1*98/14*0139*.. 170-270 205/50R17 M+S
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C-Klasse 75-170 205/50R17 R37 A12 A21 A99
203 75-170 215/45R17 R37 T87 T88 V17 S02
e1*98/14*0139*.. 75-170 235/40R17 A01 K1a K42 K56 R70
75-200 225/45R17
C-Klasse 55-145 205/50R17 K42 R37 T89 A01 A12 A21
HO 55-145 215/45R17 K42 R37 T87 T88 A99 K41 K56
G363, 55-145 225/45R17 K42 K43 T90 R70 V17 S02
e1*92/53*0001*..
C-Klasse Sportcoupé 75-160 205/50R17 K1c R37 A01 A12 A21
203CL 75-160 215/45R17 K1a K1b R37 A99 Cpe V17
e1*98/14*0159*.. 75-200 225/45R17 K1c S02
75-200 235/40R17 K1c R70
C-Klasse T-Modell 55-145 205/50R17 K42 R37 T89 A01 A12 A21
202 55-145 215/45R17 K42 R37 T87 T88 A99 K41 K56
e1*93/81*0034*.. 55-145 225/45R17 K42 K43 R35 T90 V17 S02
C-Klasse T-Modell 75-170 205/50R17 R37 T89 T93 A12 A21 A99
203K 75-170 215/45R17 T87 T88 T91 Car V17 S02
e1*98/14*0158*.. 75-170 235/40R17 A01 K1a K42 K56 R70
75-200 225/45R17
CLC-Klasse 75-150 205/50R17 K1c R37 A01 A12 A21
203CL 75-150 215/45R17 K1a K1b R37 A99 Cpe V17
e1*98/14*0159*19-.. 75-200 225/45R17 K1c K41 S02
CLK 500, -/55 AMG 225-285 225/45R17 A01 K1c A12 A21 A99
209 225-285 235/40R17 A01 K1c R70 B03 B10 Cbo
e1*98/14*0184*.. Cpe V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-205 205/50R17 K1a K2b R37 A01 A12 A21
208 100-205 215/45R17 K1a K2b R37 T87 T88 A99 Cbo Cpe
e1*96/27*0054*.. 100-255 225/45R17 K1a K2b V17 S02
100-255 235/40R17 K1a K2b R70
255 215/45R17 K1a K2b M+S R09 T87 T88
CLK-Klasse 100-170 205/50R17 A01 K1c R37 A12 A21 A99
209 100-170 215/45R17 R37 T88 T91 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 225/45R17 A01 K1c V17 S02
100-200 235/40R17 A01 K1c R70
E-Klasse 55-165 205/50R17 R37 T89 T93 A12 A21 A99
210 55-205 215/50R17 R37 NBF V17 S02
e1*93/81*0022*.. 55-205 225/45R17
55-260 235/45R17 A01 K1a K41 R35
55-260 245/40R17 A01 K1a K41 R70
E-Klasse 75-215 235/45R17 R37 A12 A21 A99
211 75-215 245/45R17 A01 K1a K1b K2b B03 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 135, 143 205/55R17 A90 R37 T91 T95 138 A21 A58 A99
212 135, 143 205/60R17 A90 R37 T93 138 Lim V17 S06
e1*2001/116* 135, 143 215/55R17 A01 A12 K1a K1b K5d R37 T94 T98
0501*25-.. 138
(FIN: WDD213...) 135, 143 225/50R17 A01 A12 K1c K2b K5d K5i K5k T94
T98 138
135, 143 225/50R17 A01 A12 K1c K2h K5d K5i K5k T94
T98 138
135, 143 225/55R17 A01 A12 K1c K2b K5d K5i K5k 138
135, 143 225/55R17 A01 A12 K1c K2h K5d K5i K5k 138
135, 143 235/50R17 A01 A12 K1c K2b K5d K5i K5k 138
135, 143 235/50R17 A01 A12 K1c K2h K5d K5i K5k 138
135, 143 245/50R17 A01 A12 K1c K2c K4i K5d K5i K5l K6i
K7d K8h 138
E-Klasse T-Modell 83-165 205/50R17 R37 T93 A12 A21 A99
210K 83-205 215/50R17 R02 R37 V17 S02
e1*93/81*0033*.. 83-205 225/45R17 T93 T94
83-260 235/45R17 A01 K1a K41 R35 T93 T94 T97
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 138 A12 A21 A99
211K 100-285 245/45R17 A01 K1a K1b K2b 138 B03 Car S04
e1*2001/116*0213*..
GLC-Klasse 120-180 235/60R17 A10 133 A21 A56 A99
204X 120-180 235/65R17 A10 130 B03 B10 S04
e1*2001/116* 120-180 255/60R17 A01 A12 K1a K1b K2b 129
0480*16-.. 120-180 275/55R17 A01 A12 K1c K2b 130
(FIN: WDC253...)
SLK 100-160 215/45R17 K1a K2b K42 K56 A01 A12 A21
170 100-160 225/45R17 K1a K2b K42 K56 A99 K41 K43
e1*95/54*0039*.. 100-160 235/40R17 K1c K2c K42 K56 R70 K45 V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 120-170 205/50R17 A01 K1b K2b R37 A12 A21 A99
171 120-170 215/45R17 R37 V17 S02
e1*2001/116*0262*.. 120-170 225/45R17 A01 K1a K1b R02
120-170 225/45R17 R03 SP2
120-170 225/45R17 A01 K2b R03
SLK 32 AMG 260 205/50R17 K1a K41 K45 M+S R37 A01 A12 A21
170 260 215/45R17 K1a K41 K45 M+S R37 A99 S02
e1*95/54*0039*.. 260 225/45R17 K1a K41 K45 M+S
SLK 350 200,224 205/50R17 K1b M+S R37 A01 A12 A21
171 200,224 225/45R17 K1a K1b A99 S02
e1*2001/116*0262*..
SLK 55AMG 265,294 205/50R17 K1b M+S R37 A01 A12 A21
171, 171AMG 265,294 225/45R17 K1a K1b M+S A99 B03 B60
e1*2001/116*0262*.., S02
e1*2001/116*0321*..
SLK-Klasse 135, 150 205/50R17 A01 K1a K1b K2b R37 A12 A21 A99
172 135, 150 205/50R17 A01 K1a K1b R37 SP2 V17 S04
e1*2007/46*0548*.. 135, 150 215/45R17 A01 K2b R37
135, 150 215/45R17 R37 SP2
135, 150 225/45R17 R03 SP2
135-225 225/45R17 A01 K1a K1b K2b
135-225 225/45R17 A01 K1a K1b SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 6 von 12
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 7 von 12
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH

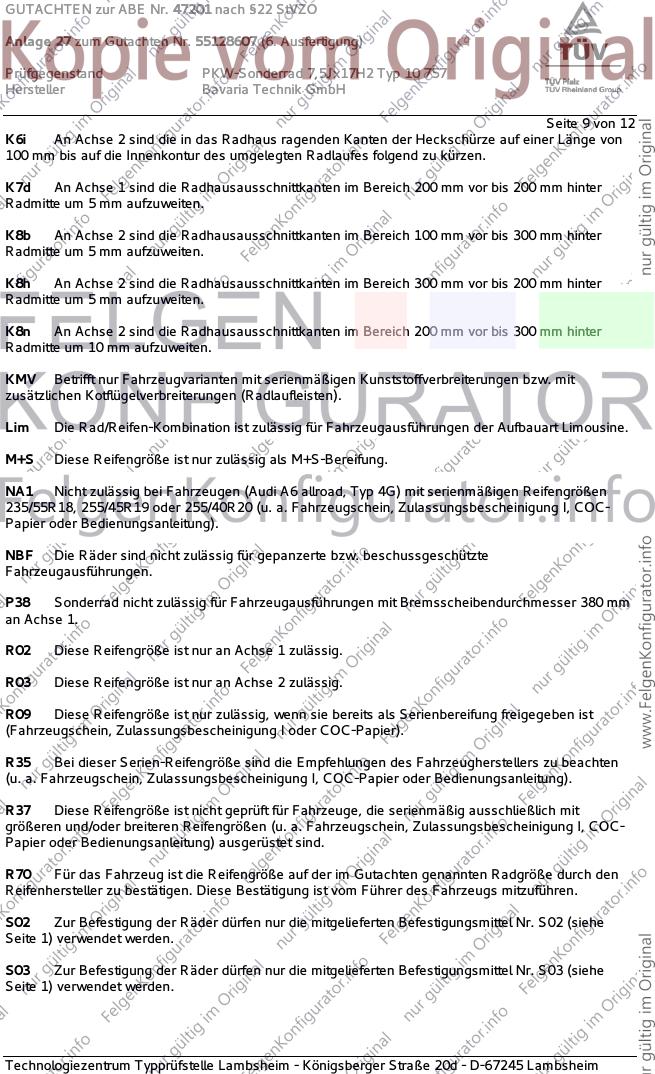

Seite 9 von 12
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH
Seite 10 von 12
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH

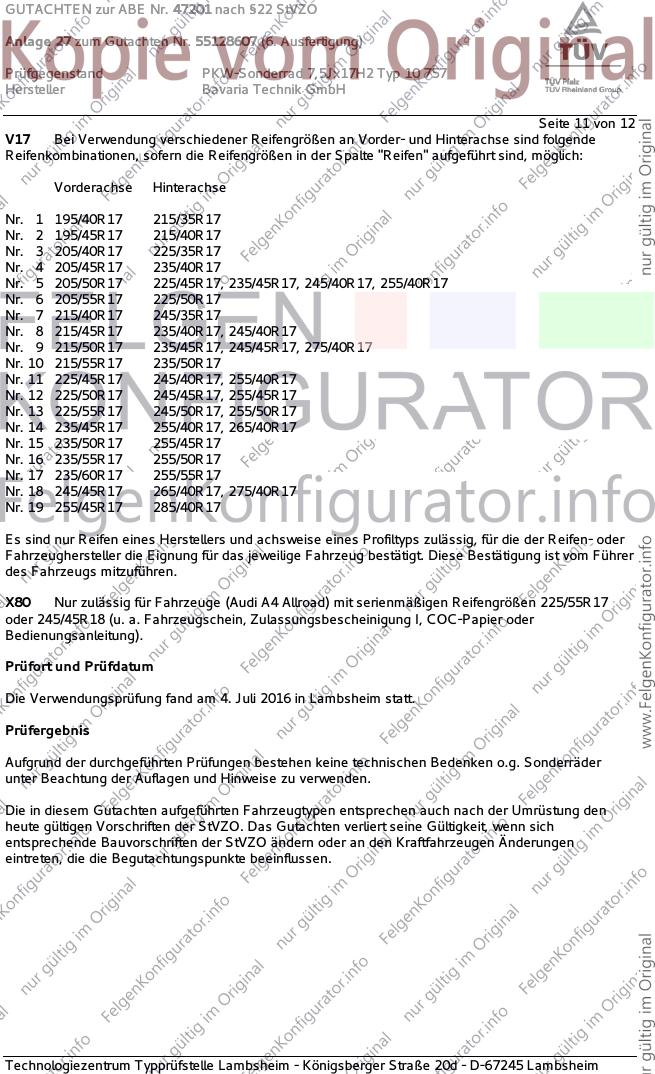

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47201 nach §22 StVZO
Anlage 27 zum Gutachten Nr. 55128607 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 10 757
Hersteller Bavaria Technik GmbH

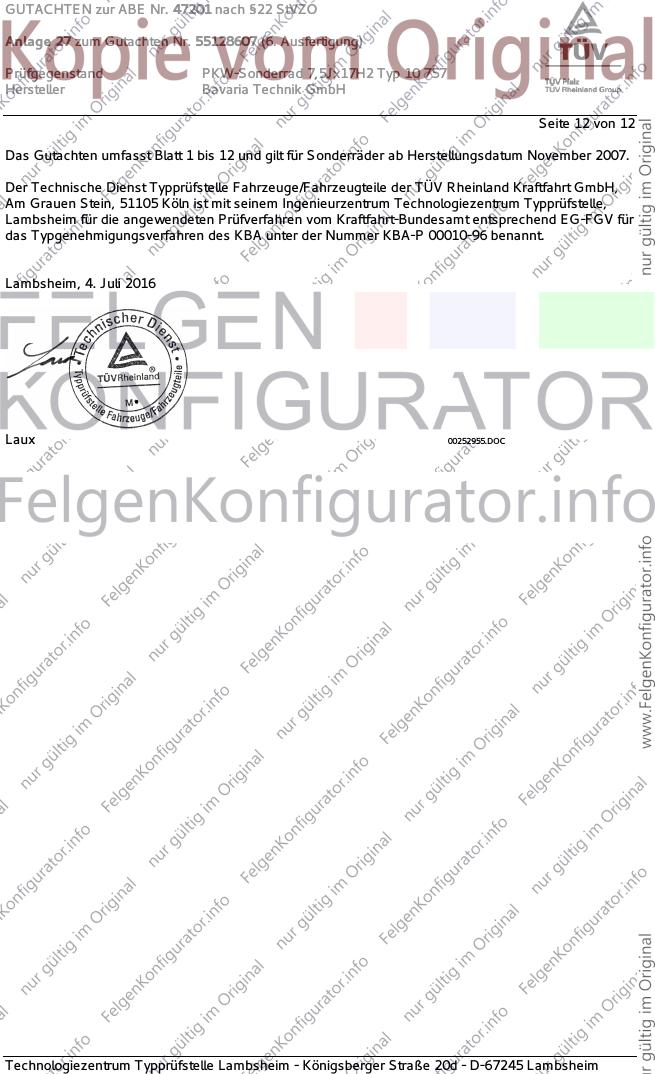

Seite 12 von 12
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Juli 2016
Laux 00252955.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
