Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51143
Gerät: Sonderräder für Pkw
8,5 J x 20 H2
Typ: TZ8520
§ 22 51143
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51143
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.

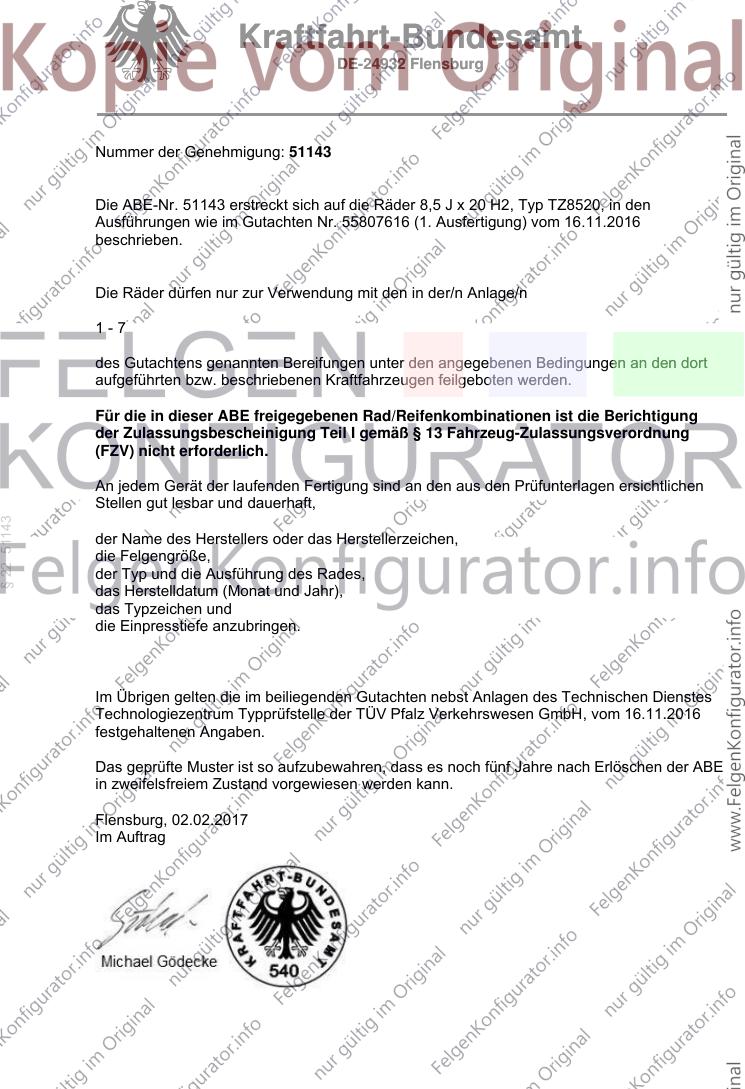

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51143
Die ABE-Nr. 51143 erstreckt sich auf die Räder 8,5 J x 20 H2, Typ TZ8520, in den
Ausführungen wie im Gutachten Nr. 55807616 (1. Ausfertigung) vom 16.11.2016
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1-7
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 51143
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 16.11.2016
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 02.02.2017
Im Auftrag

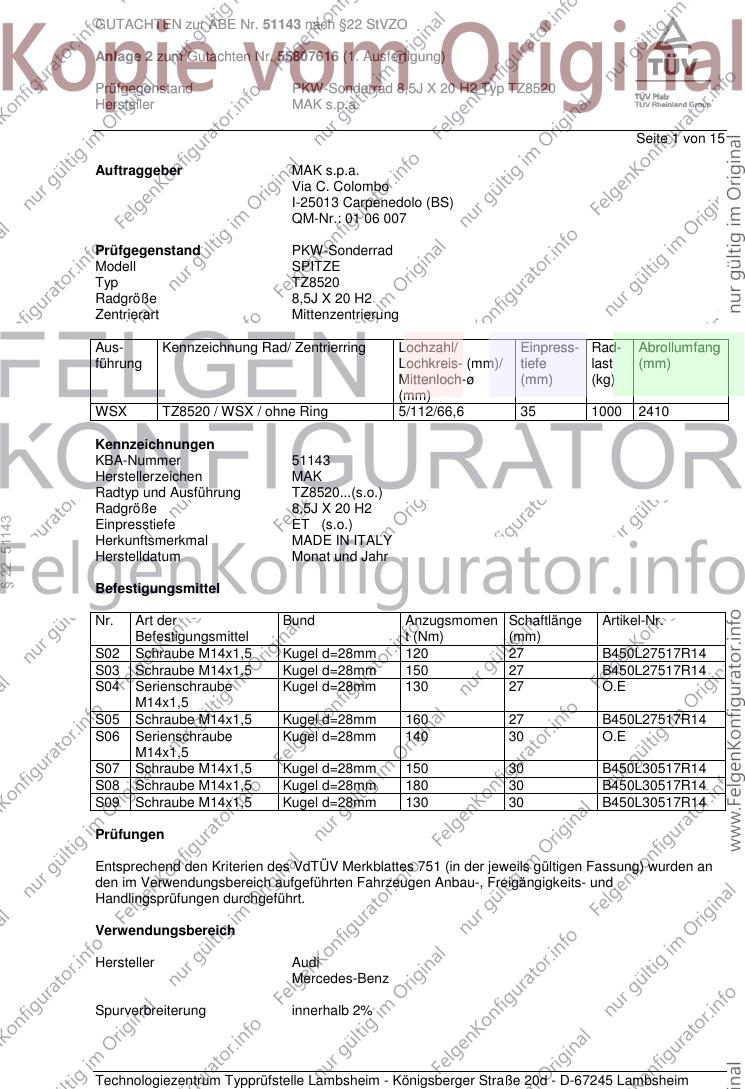

GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 1 von 15
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell SPITZE
Typ TZ8520
Radgröße 8,5J X 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WSX TZ8520 / WSX / ohne Ring 5/112/66,6 35 1000 2410
Kennzeichnungen
KBA-Nummer 51143
Herstellerzeichen MAK
Radtyp und Ausführung TZ8520...(s.o.)
Radgröße 8,5J X 20 H2
§ 22 51143
Einpresstiefe ET (s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmomen Schaftlänge Artikel-Nr.
Befestigungsmittel t (Nm) (mm)
S02 Schraube M14x1,5 Kugel d=28mm 120 27 B450L27517R14
S03 Schraube M14x1,5 Kugel d=28mm 150 27 B450L27517R14
S04 Serienschraube Kugel d=28mm 130 27 O.E
M14x1,5
S05 Schraube M14x1,5 Kugel d=28mm 160 27 B450L27517R14
S06 Serienschraube Kugel d=28mm 140 30 O.E
M14x1,5
S07 Schraube M14x1,5 Kugel d=28mm 150 30 B450L30517R14
S08 Schraube M14x1,5 Kugel d=28mm 180 30 B450L30517R14
S09 Schraube M14x1,5 Kugel d=28mm 130 30 B450L30517R14
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 2 von 15

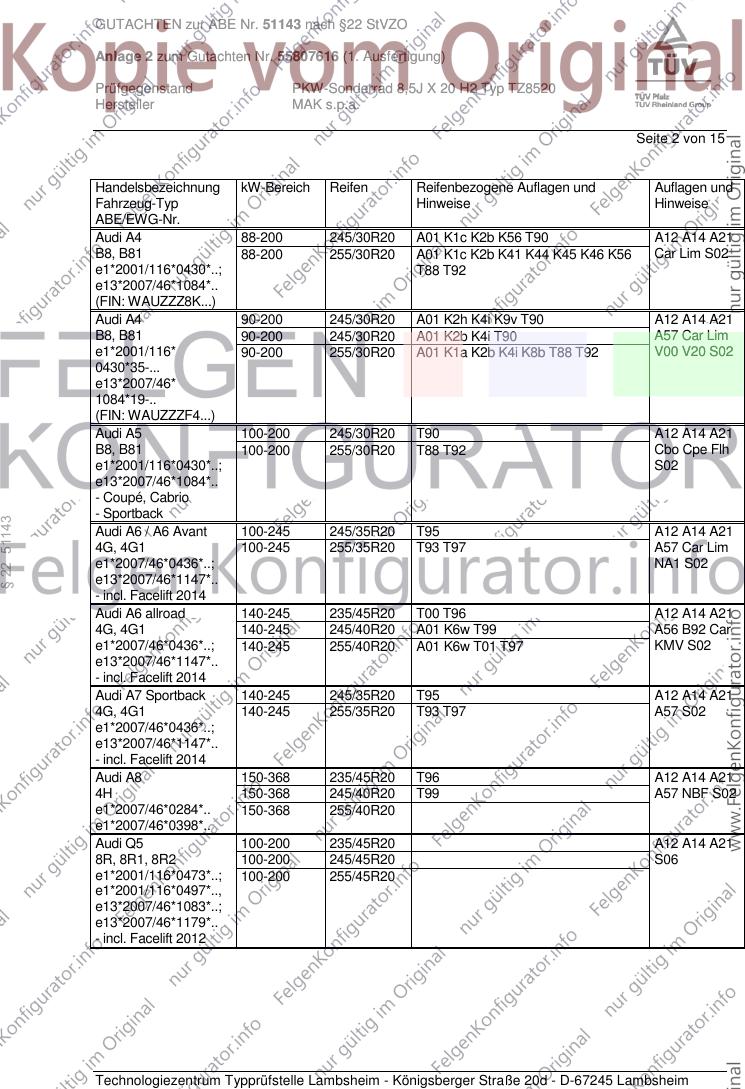

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-200 245/30R20 A01 K1c K2b K56 T90 A12 A14 A21
B8, B81 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56 Car Lim S02
e1*2001/116*0430*..; T88 T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-200 245/30R20 A01 K2h K4i K9v T90 A12 A14 A21
B8, B81 90-200 245/30R20 A01 K2b K4i T90 A57 Car Lim
e1*2001/116* 90-200 255/30R20 A01 K1a K2b K4i K8b T88 T92 V00 V20 S02
0430*35-...
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A12 A14 A21
B8, B81 100-200 255/30R20 T88 T92 Cbo Cpe Flh
e1*2001/116*0430*..; S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
§ 22 51143
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A21
4G, 4G1 100-245 255/35R20 T93 T97 A57 Car Lim
e1*2007/46*0436*..; NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 140-245 235/45R20 T00 T96 A12 A14 A21
4G, 4G1 140-245 245/40R20 A01 K6w T99 A56 B92 Car
e1*2007/46*0436*..; 140-245 255/40R20 A01 K6w T01 T97 KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 140-245 245/35R20 T95 A12 A14 A21
4G, 4G1 140-245 255/35R20 T93 T97 A57 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/45R20 T96 A12 A14 A21
4H 150-368 245/40R20 T99 A57 NBF S02
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*..
Audi Q5 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 S06
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 KMV S06
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi RS7 Sportback 412, 445 245/40R20 A90 M+S T99 A14 A21 A56
4G 412, 445 255/35R20 A12 M+S T97 S02
e1*2007/46*0544*02-..
Audi S4 245 245/30R20 K1c K2b K56 Lim T90 A01 A12 A14
B8, B81 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56 A21 S02
e1*2001/116*0430*..; Lim T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S5 245, 260 255/30R20 T92 A12 A14 A21
B8, B81 260 245/30R20 T90 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S02
§ 22 51143
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309, 331 255/35R20 T97 A12 A14 A21
4G, 4G1 A56 Car Lim
e1*2007/46*0436*..; S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A14 A21
4G, 4G1 A56 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A14 A21
4H 382, 445 245/40R20 M+S T99 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
Audi SQ5 230-260 235/45R20 M+S A12 A14 A21
8R, 8R1 230-260 245/45R20 M+S KMV S06
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
A45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A14
176, 245G, -/AMG T90 A21 A56 Flh
e1*2007/46*0928*..; S04
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

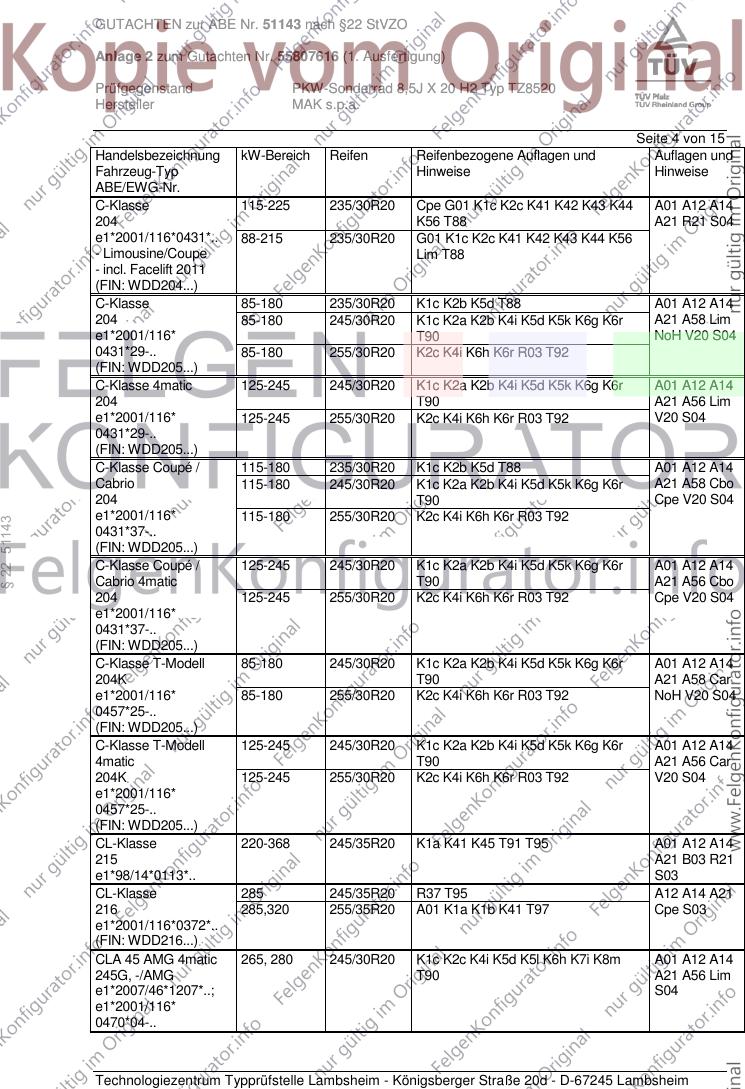

GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2c K41 K42 K43 K44 A01 A12 A14
204 K56 T88 A21 R21 S04
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2c K41 K42 K43 K44 K56
- Limousine/Coupe Lim T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-180 235/30R20 K1c K2b K5d T88 A01 A12 A14
204 85-180 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A21 A58 Lim
e1*2001/116* T90 NoH V20 S04
0431*29-.. 85-180 255/30R20 K2c K4i K6h K6r R03 T92
(FIN: WDD205...)
C-Klasse 4matic 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A01 A12 A14
204 T90 A21 A56 Lim
e1*2001/116* 125-245 255/30R20 K2c K4i K6h K6r R03 T92 V20 S04
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 235/30R20 K1c K2b K5d T88 A01 A12 A14
Cabrio 115-180 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A21 A58 Cbo
204 T90 Cpe V20 S04
e1*2001/116* 115-180 255/30R20 K2c K4i K6h K6r R03 T92
§ 22 51143
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A01 A12 A14
Cabrio 4matic T90 A21 A56 Cbo
204 125-245 255/30R20 K2c K4i K6h K6r R03 T92 Cpe V20 S04
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 85-180 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A01 A12 A14
204K T90 A21 A58 Car
e1*2001/116* 85-180 255/30R20 K2c K4i K6h K6r R03 T92 NoH V20 S04
0457*25-..
(FIN: WDD205...)
C-Klasse T-Modell 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A01 A12 A14
4matic T90 A21 A56 Car
204K 125-245 255/30R20 K2c K4i K6h K6r R03 T92 V20 S04
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/35R20 K1a K41 K45 T91 T95 A01 A12 A14
215 A21 B03 R21
e1*98/14*0113*.. S03
CL-Klasse 285 245/35R20 R37 T95 A12 A14 A21
216 285,320 255/35R20 A01 K1a K1b K41 T97 Cpe S03
e1*2001/116*0372*..
(FIN: WDD216...)
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A14
245G, -/AMG T90 A21 A56 Lim
e1*2007/46*1207*..; S04
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A14
245G, -/AMG T90 A21 A56 Car
e1*2007/46*1207*..; S04
e1*2001/116*
0470*12-..
- Shooting Brake
CLS 500 300 255/30R20 T92 A12 A14 A21
218 A57 Lim S04
e1*2007/46*0485*..
- incl. Facelift 2014
CLS-Klasse 120-245 245/30R20 T90 A12 A14 A21
218 120-245 255/30R20 T92 A57 Lim S04
e1*2007/46*0485*..
- incl. Facelift 2014
E-Klasse 75-215 245/30R20 R70 T90 A12 A14 A21
211 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212 A21 A58 F38
§ 22 51143
e1*2001/116*0501*.. Lim NoH S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 120-190 245/35R20 T91 T95 A12 A14 A21
212 120-190 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97 A58 Lim S03
e1*2001/116* 120-190 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
0501*25-.. 135 235/35R20 T92
(FIN: WDD213...) 135 255/30R20 A01 K1c K2b K5d K5i K5k T92
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212, 212G A21 A58 F39
e1*2001/116*0501*..; Lim NoH S04
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5a T88 A01 A12 A14
207 A21 A58 Cpe
e1*2001/116*0502*.. F39 Y63 S04
(FIN: WDD207...)
GL-Klasse 190-320 265/50R20 A12 M+S A14 A21 A56
166 190-320 275/45R20 A10 KMV S07
e1*2007/46* 190-320 275/50R20 A12
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6v T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R20 K2b K6v A21 A56 S04
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 255/35R20 K1b K2c K5v K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

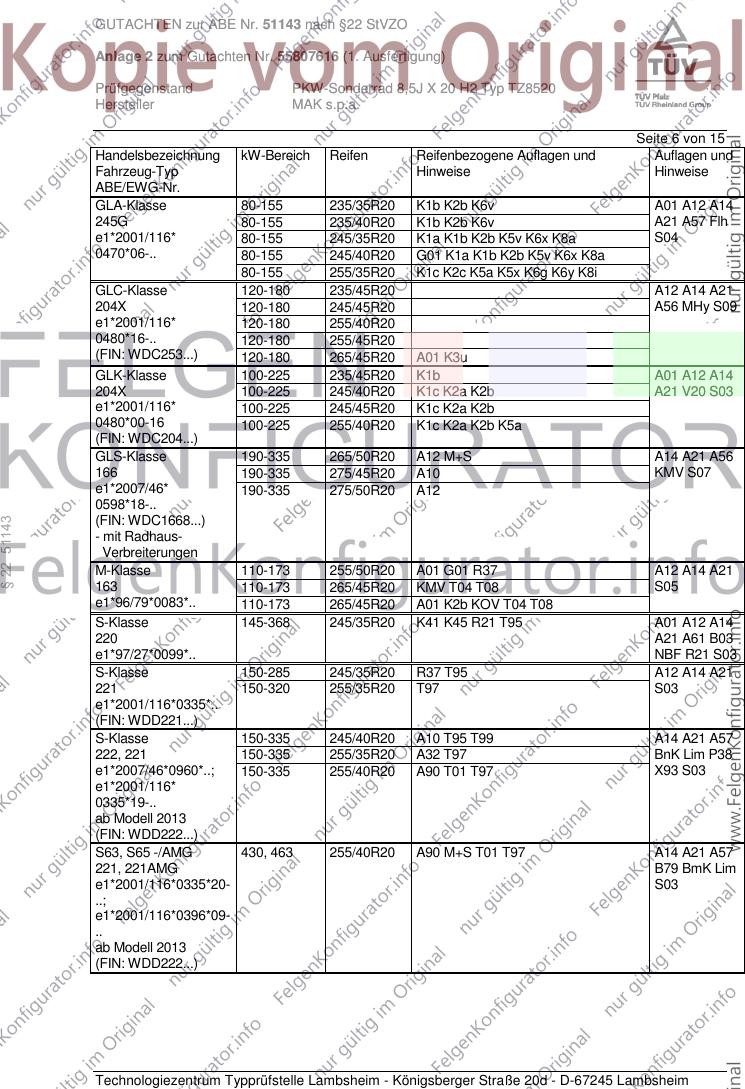

GLA-Klasse 80-155 235/35R20 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R20 K1b K2b K6v A21 A57 Flh
e1*2001/116* 80-155 245/35R20 K1a K1b K2b K5v K6x K8a S04
0470*06-.. 80-155 245/40R20 G01 K1a K1b K2b K5v K6x K8a
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC-Klasse 120-180 235/45R20 A12 A14 A21
204X 120-180 245/45R20 A56 MHy S09
e1*2001/116* 120-180 255/40R20
0480*16-.. 120-180 255/45R20
(FIN: WDC253...) 120-180 265/45R20 A01 K3u
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A21 V20 S03
e1*2001/116* 100-225 245/45R20 K1c K2a K2b
0480*00-16 100-225 255/40R20 K1c K2a K2b K5a
(FIN: WDC204...)
GLS-Klasse 190-335 265/50R20 A12 M+S A14 A21 A56
166 190-335 275/45R20 A10 KMV S07
e1*2007/46* 190-335 275/50R20 A12
0598*18-..
(FIN: WDC1668...)
§ 22 51143
- mit Radhaus-
Verbreiterungen
M-Klasse 110-173 255/50R20 A01 G01 R37 A12 A14 A21
163 110-173 265/45R20 KMV T04 T08 S05
e1*96/79*0083*.. 110-173 265/45R20 A01 K2b KOV T04 T08
S-Klasse 145-368 245/35R20 K41 K45 R21 T95 A01 A12 A14
220 A21 A61 B03
e1*97/27*0099*.. NBF R21 S03
S-Klasse 150-285 245/35R20 R37 T95 A12 A14 A21
221 150-320 255/35R20 T97 S03
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-335 245/40R20 A10 T95 T99 A14 A21 A57
222, 221 150-335 255/35R20 A32 T97 BnK Lim P38
e1*2007/46*0960*..; 150-335 255/40R20 A90 T01 T97 X93 S03
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 430, 463 255/40R20 A90 M+S T01 T97 A14 A21 A57
221, 221AMG B79 BmK Lim
e1*2001/116*0335*20- S03
..;
e1*2001/116*0396*09-
..
ab Modell 2013
(FIN: WDD222...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

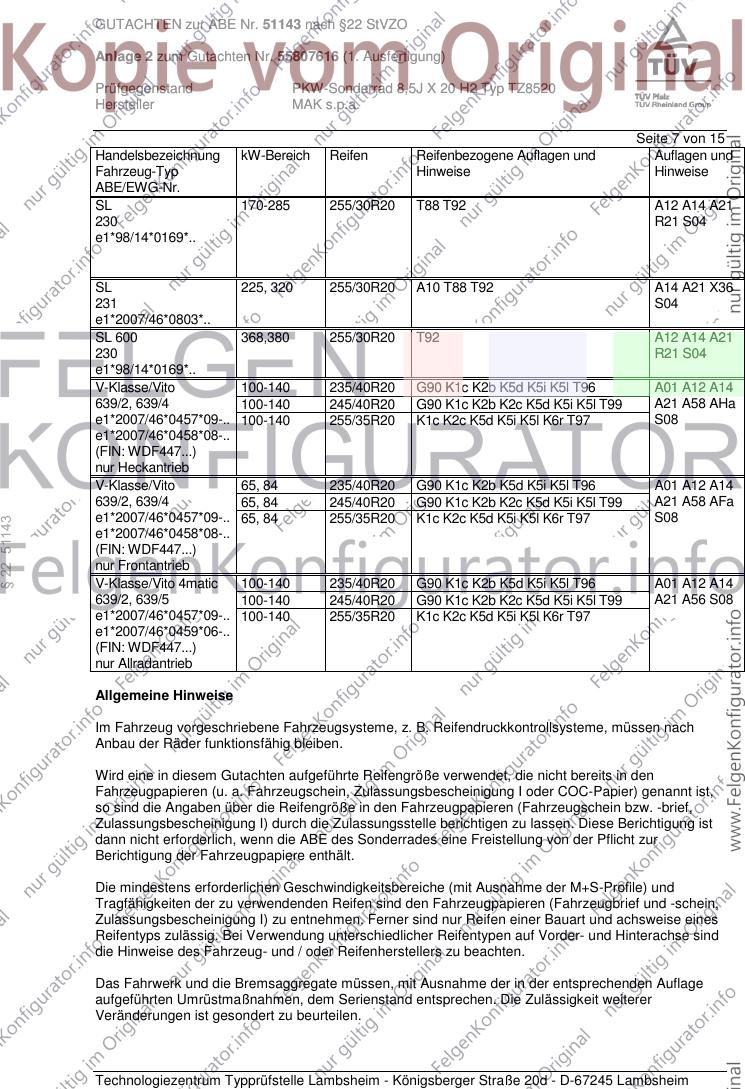

SL 170-285 255/30R20 T88 T92 A12 A14 A21
230 R21 S04
e1*98/14*0169*..
SL 225, 320 255/30R20 A10 T88 T92 A14 A21 X36
231 S04
e1*2007/46*0803*..
SL 600 368,380 255/30R20 T92 A12 A14 A21
230 R21 S04
e1*98/14*0169*..
V-Klasse/Vito 100-140 235/40R20 G90 K1c K2b K5d K5i K5l T96 A01 A12 A14
639/2, 639/4 100-140 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A21 A58 AHa
e1*2007/46*0457*09-.. 100-140 255/35R20 K1c K2c K5d K5i K5l K6r T97 S08
e1*2007/46*0458*08-..
(FIN: WDF447...)
nur Heckantrieb
V-Klasse/Vito 65, 84 235/40R20 G90 K1c K2b K5d K5i K5l T96 A01 A12 A14
639/2, 639/4 65, 84 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 255/35R20 K1c K2c K5d K5i K5l K6r T97 S08
§ 22 51143
e1*2007/46*0458*08-..
(FIN: WDF447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 235/40R20 G90 K1c K2b K5d K5i K5l T96 A01 A12 A14
639/2, 639/5 100-140 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A21 A56 S08
e1*2007/46*0457*09-.. 100-140 255/35R20 K1c K2c K5d K5i K5l K6r T97
e1*2007/46*0459*06-..
(FIN: WDF447...)
nur Allradantrieb
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 8 von 15
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise

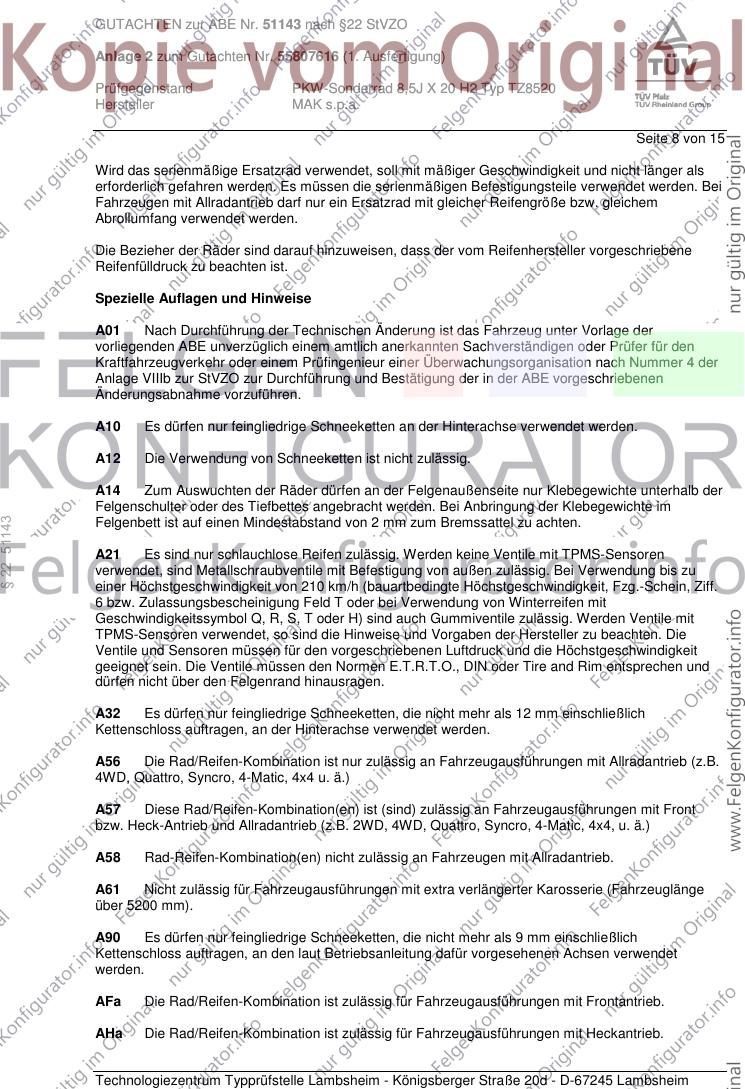

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
§ 22 51143
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 9 von 15

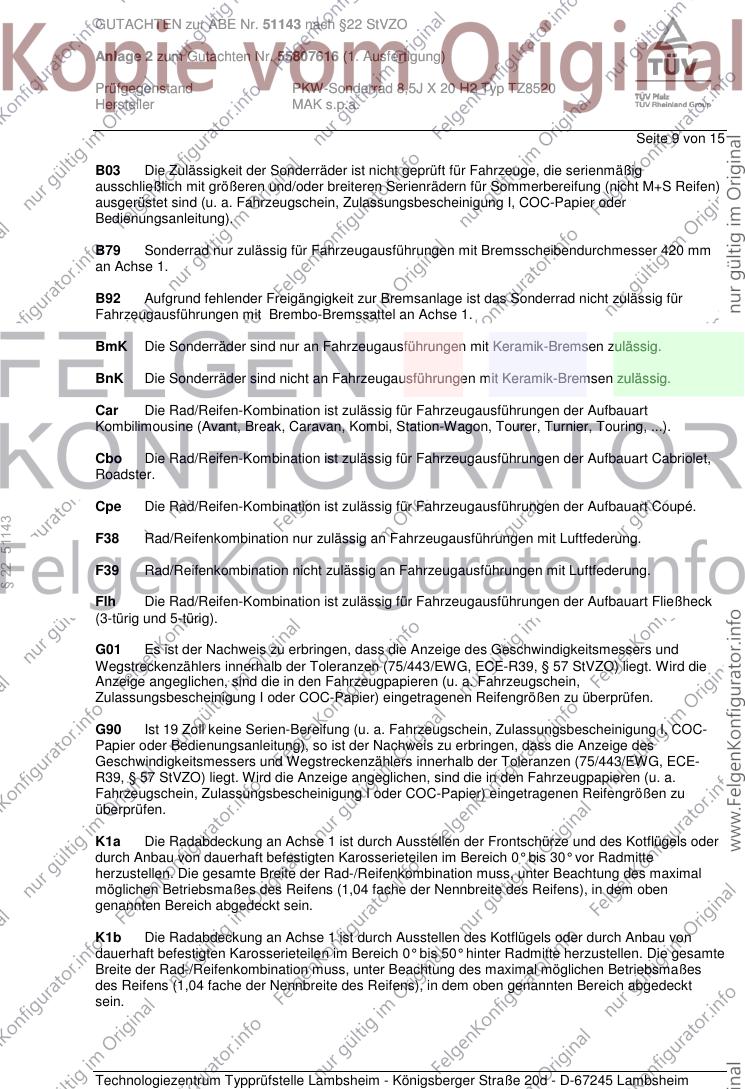

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
§ 22 51143
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 10 von 15

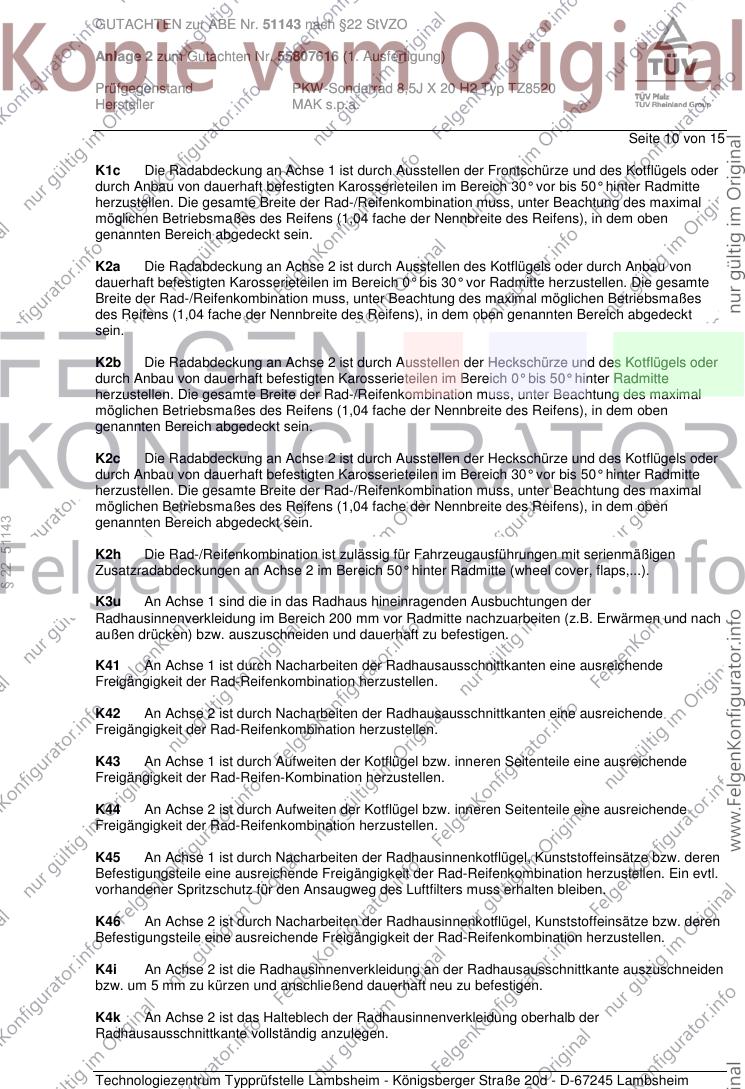

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
§ 22 51143
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

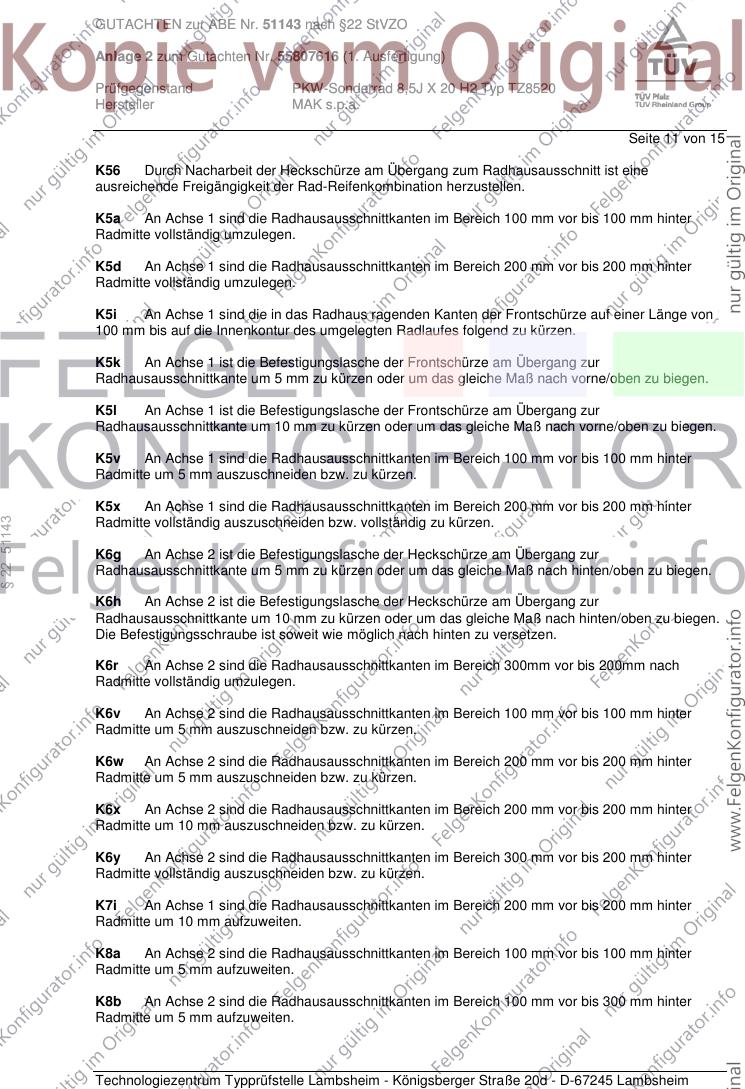

GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 11 von 15
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 51143
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

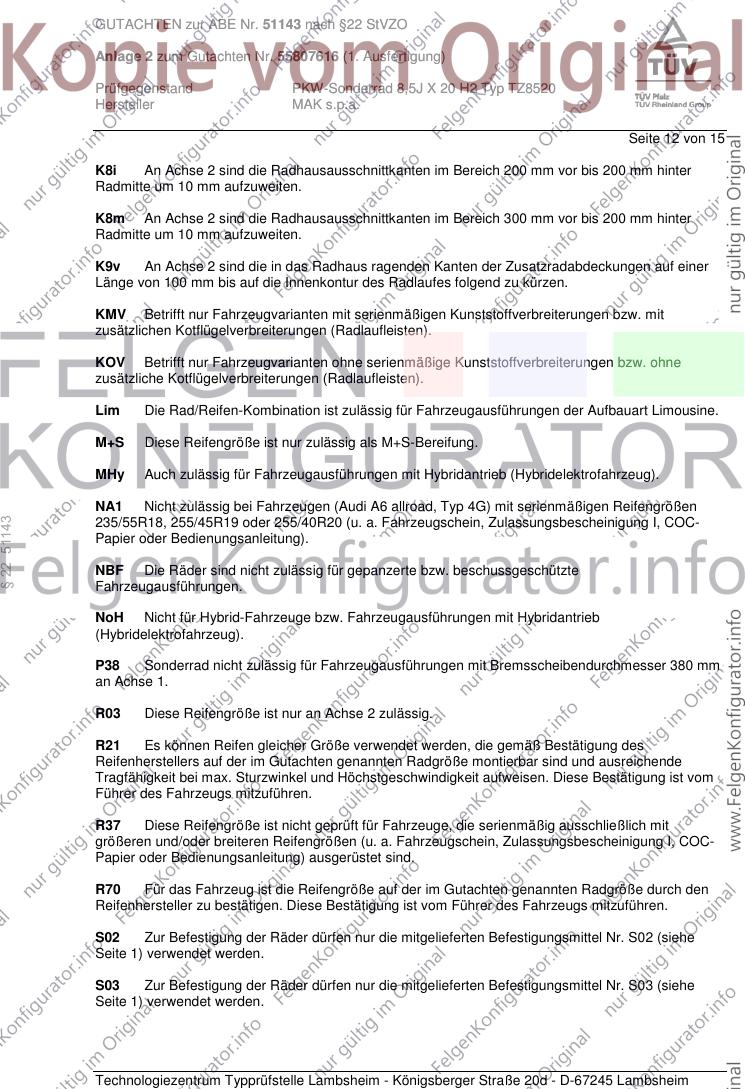

GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 12 von 15
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
§ 22 51143
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

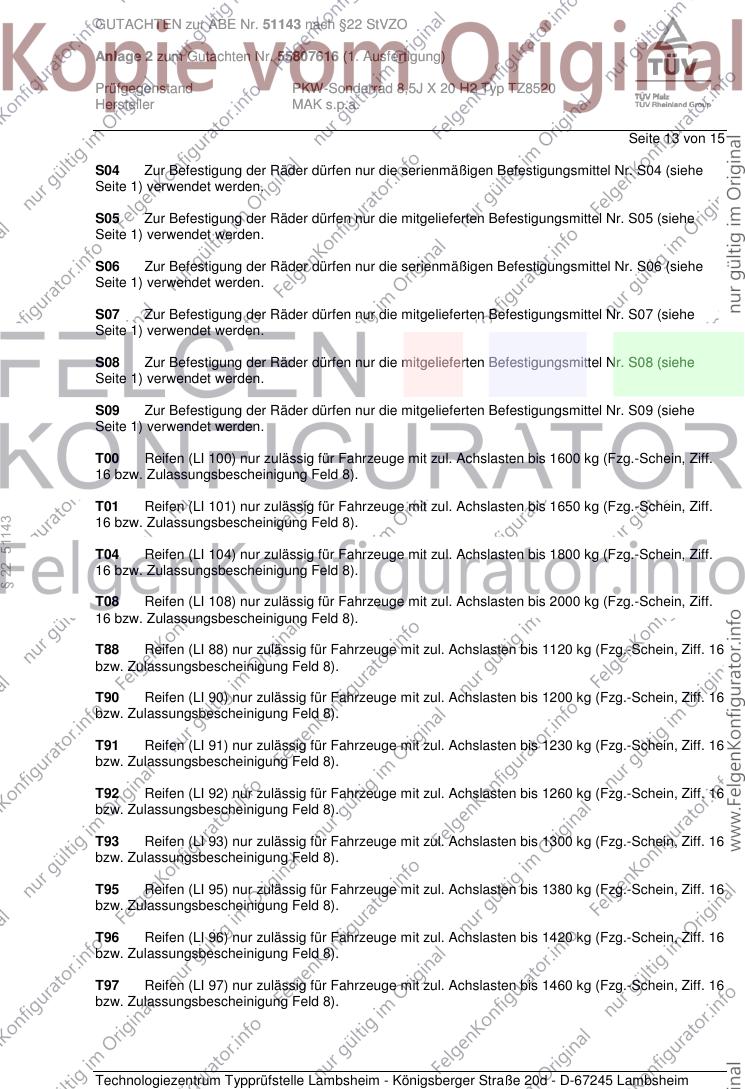

GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 13 von 15
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
§ 22 51143
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

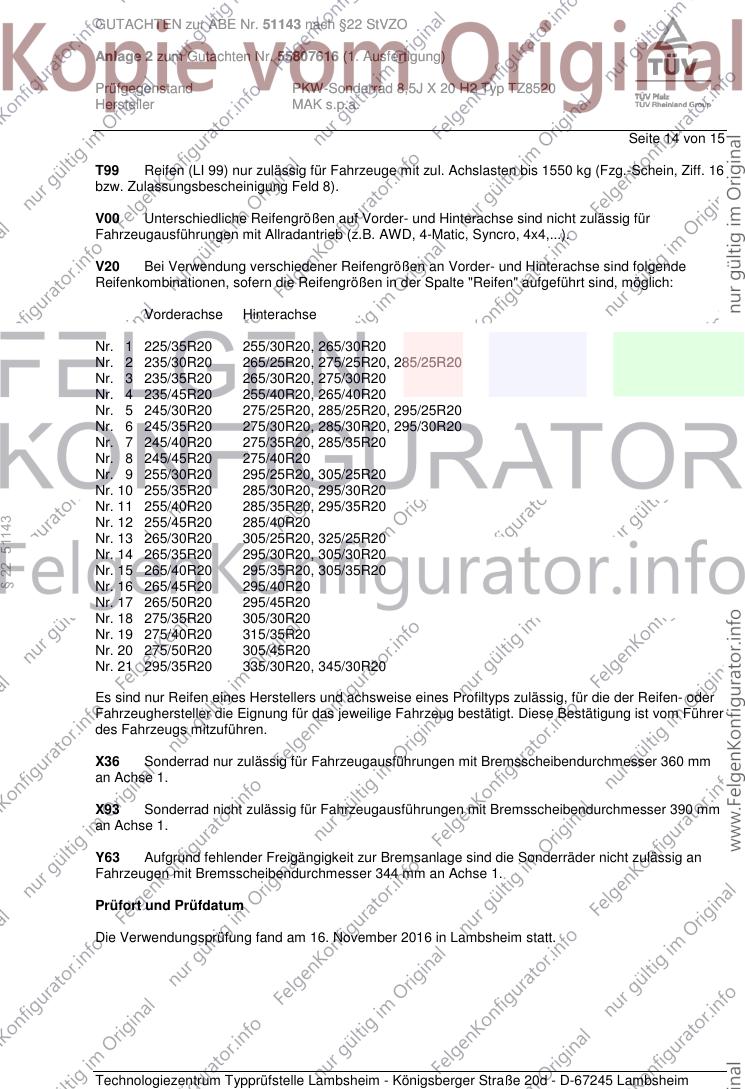

GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 14 von 15
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
§ 22 51143
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. November 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55807616 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J X 20 H2 Typ TZ8520
Hersteller MAK s.p.a.
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. November 2016
§ 22 51143
Schmidt 00260422.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
