GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

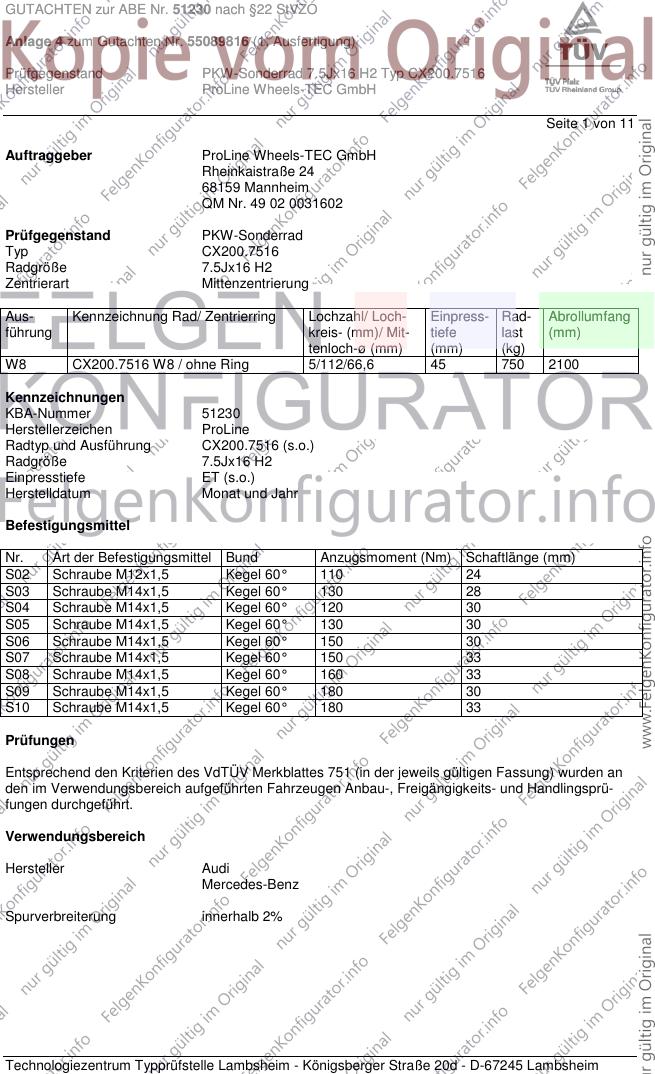

Seite 1 von 11
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX200.7516
Radgröße 7.5Jx16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W8 CX200.7516 W8 / ohne Ring 5/112/66,6 45 750 2100
Kennzeichnungen
KBA-Nummer 51230
Herstellerzeichen ProLine
Radtyp und Ausführung CX200.7516 (s.o.)
Radgröße 7.5Jx16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 120 30
S05 Schraube M14x1,5 Kegel 60° 130 30
S06 Schraube M14x1,5 Kegel 60° 150 30
S07 Schraube M14x1,5 Kegel 60° 150 33
S08 Schraube M14x1,5 Kegel 60° 160 33
S09 Schraube M14x1,5 Kegel 60° 180 30
S10 Schraube M14x1,5 Kegel 60° 180 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%

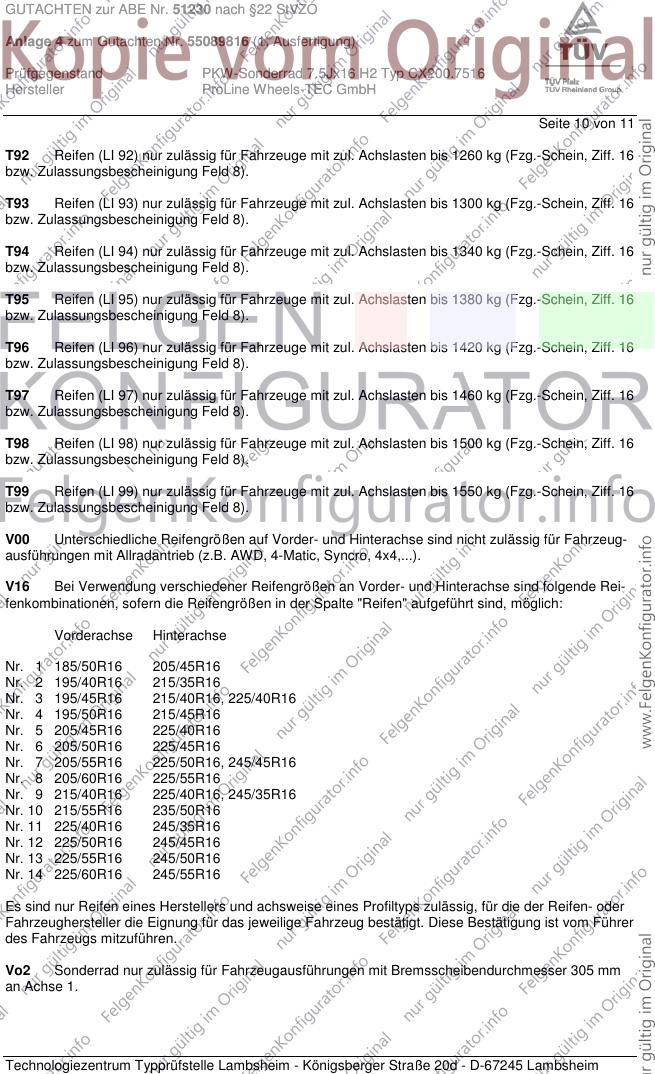

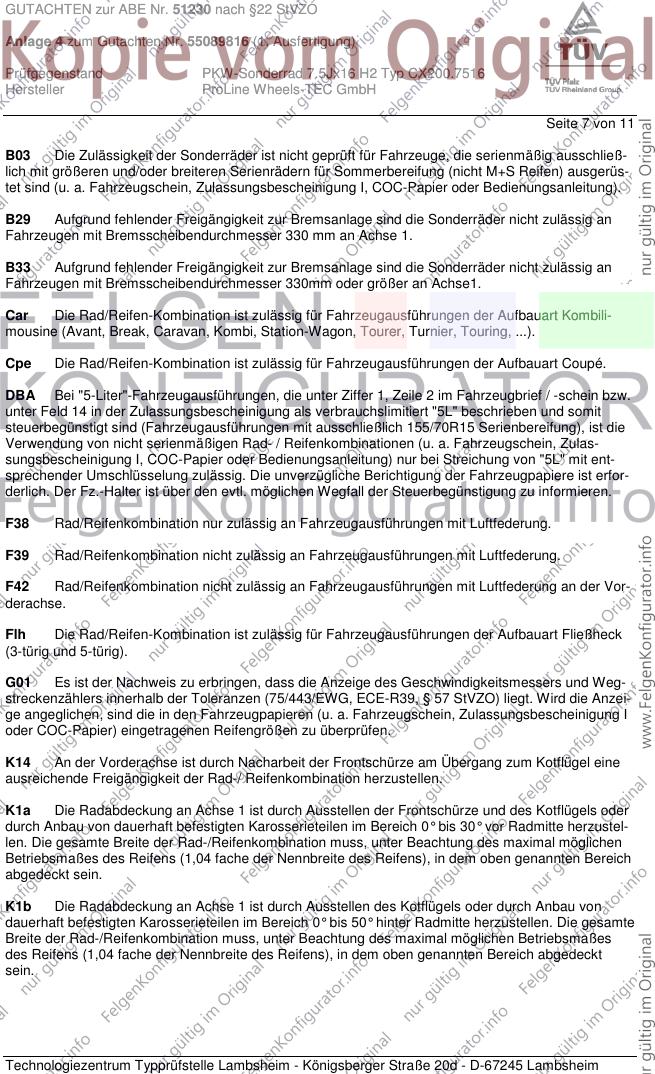

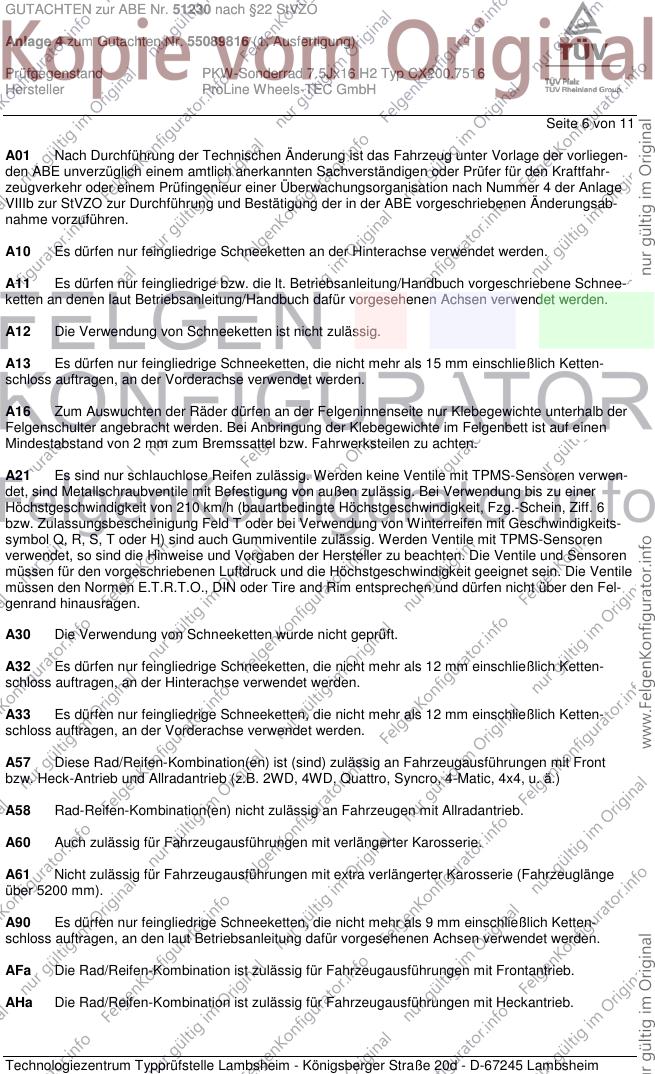

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

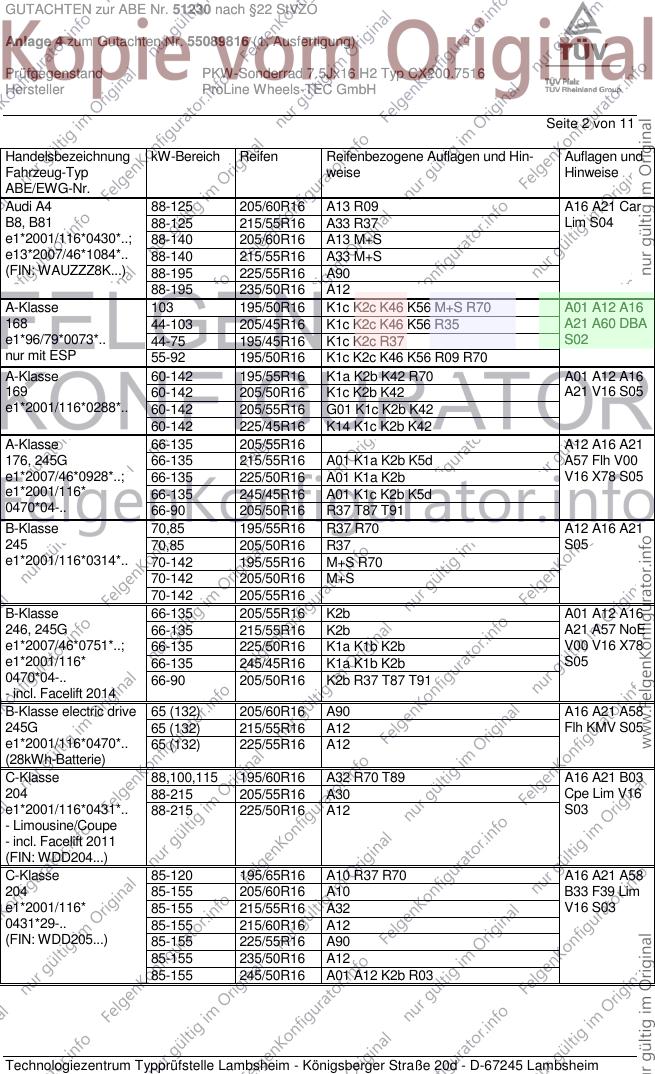

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 A16 A21 Car
B8, B81 88-125 215/55R16 A33 R37 Lim S04
e1*2001/116*0430*..; 88-140 205/60R16 A13 M+S
e13*2007/46*1084*.. 88-140 215/55R16 A33 M+S
(FIN: WAUZZZ8K...) 88-195 225/55R16 A90
88-195 235/50R16 A12
A-Klasse 103 195/50R16 K1c K2c K46 K56 M+S R70 A01 A12 A16
168 44-103 205/45R16 K1c K2c K46 K56 R35 A21 A60 DBA
e1*96/79*0073*.. 44-75 195/45R16 K1c K2c R37 S02
nur mit ESP 55-92 195/50R16 K1c K2c K46 K56 R09 R70
A-Klasse 60-142 195/55R16 K1a K2b K42 R70 A01 A12 A16
169 60-142 205/50R16 K1c K2b K42 A21 V16 S05
e1*2001/116*0288*.. 60-142 205/55R16 G01 K1c K2b K42
60-142 225/45R16 K14 K1c K2b K42
A-Klasse 66-135 205/55R16 A12 A16 A21
176, 245G 66-135 215/55R16 A01 K1a K2b K5d A57 Flh V00
e1*2007/46*0928*..; 66-135 225/50R16 A01 K1a K2b V16 X78 S05
e1*2001/116* 66-135 245/45R16 A01 K1c K2b K5d
0470*04-.. 66-90 205/50R16 R37 T87 T91
B-Klasse 70,85 195/55R16 R37 R70 A12 A16 A21
245 70,85 205/50R16 R37 S05
e1*2001/116*0314*.. 70-142 195/55R16 M+S R70
70-142 205/50R16 M+S
70-142 205/55R16
B-Klasse 66-135 205/55R16 K2b A01 A12 A16
246, 245G 66-135 215/55R16 K2b A21 A57 NoE
e1*2007/46*0751*..; 66-135 225/50R16 K1a K1b K2b V00 V16 X78
e1*2001/116* 66-135 245/45R16 K1a K1b K2b S05
0470*04-.. 66-90 205/50R16 K2b R37 T87 T91
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 205/60R16 A90 A16 A21 A58
245G 65 (132) 215/55R16 A12 Flh KMV S05
e1*2001/116*0470*.. 65 (132) 225/55R16 A12
(28kWh-Batterie)
C-Klasse 88,100,115 195/60R16 A32 R70 T89 A16 A21 B03
204 88-215 205/55R16 A30 Cpe Lim V16
e1*2001/116*0431*.. 88-215 225/50R16 A12 S03
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-120 195/65R16 A10 R37 R70 A16 A21 A58
204 85-155 205/60R16 A10 B33 F39 Lim
e1*2001/116* 85-155 215/55R16 A32 V16 S03
0431*29-.. 85-155 215/60R16 A12
(FIN: WDD205...) 85-155 225/55R16 A90
85-155 235/50R16 A12
85-155 245/50R16 A01 A12 K2b R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

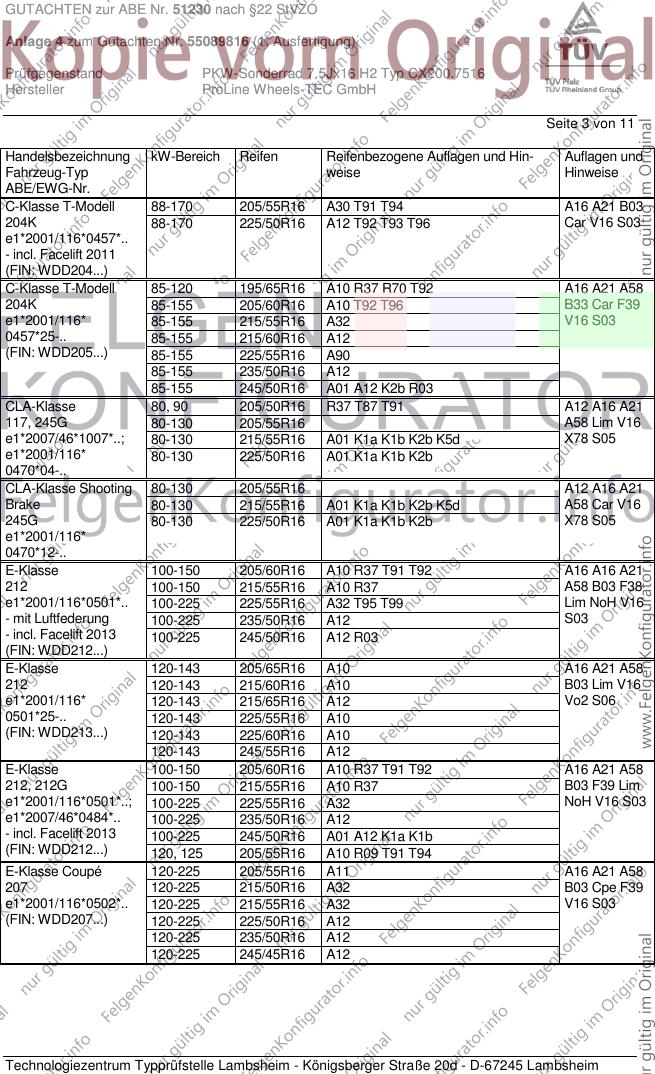

C-Klasse T-Modell 88-170 205/55R16 A30 T91 T94 A16 A21 B03
204K 88-170 225/50R16 A12 T92 T93 T96 Car V16 S03
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-120 195/65R16 A10 R37 R70 T92 A16 A21 A58
204K 85-155 205/60R16 A10 T92 T96 B33 Car F39
e1*2001/116* 85-155 215/55R16 A32 V16 S03
0457*25-.. 85-155 215/60R16 A12
(FIN: WDD205...) 85-155 225/55R16 A90
85-155 235/50R16 A12
85-155 245/50R16 A01 A12 K2b R03
CLA-Klasse 80, 90 205/50R16 R37 T87 T91 A12 A16 A21
117, 245G 80-130 205/55R16 A58 Lim V16
e1*2007/46*1007*..; 80-130 215/55R16 A01 K1a K1b K2b K5d X78 S05
e1*2001/116* 80-130 225/50R16 A01 K1a K1b K2b
0470*04-..
CLA-Klasse Shooting 80-130 205/55R16 A12 A16 A21
Brake 80-130 215/55R16 A01 K1a K1b K2b K5d A58 Car V16
245G 80-130 225/50R16 A01 K1a K1b K2b X78 S05
e1*2001/116*
0470*12-..
E-Klasse 100-150 205/60R16 A10 R37 T91 T92 A16 A16 A21
212 100-150 215/55R16 A10 R37 A58 B03 F38
e1*2001/116*0501*.. 100-225 225/55R16 A32 T95 T99 Lim NoH V16
- mit Luftfederung 100-225 235/50R16 A12 S03
- incl. Facelift 2013 100-225 245/50R16 A12 R03
(FIN: WDD212...)
E-Klasse 120-143 205/65R16 A10 A16 A21 A58
212 120-143 215/60R16 A10 B03 Lim V16
e1*2001/116* 120-143 215/65R16 A12 Vo2 S06
0501*25-.. 120-143 225/55R16 A10
(FIN: WDD213...) 120-143 225/60R16 A10
120-143 245/55R16 A12
E-Klasse 100-150 205/60R16 A10 R37 T91 T92 A16 A21 A58
212, 212G 100-150 215/55R16 A10 R37 B03 F39 Lim
e1*2001/116*0501*..; 100-225 225/55R16 A32 NoH V16 S03
e1*2007/46*0484*.. 100-225 235/50R16 A12
- incl. Facelift 2013 100-225 245/50R16 A01 A12 K1a K1b
(FIN: WDD212...) 120, 125 205/55R16 A10 R09 T91 T94
E-Klasse Coupé 120-225 205/55R16 A11 A16 A21 A58
207 120-225 215/50R16 A32 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/55R16 A32 V16 S03
(FIN: WDD207...) 120-225 225/50R16 A12
120-225 235/50R16 A12
120-225 245/45R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH

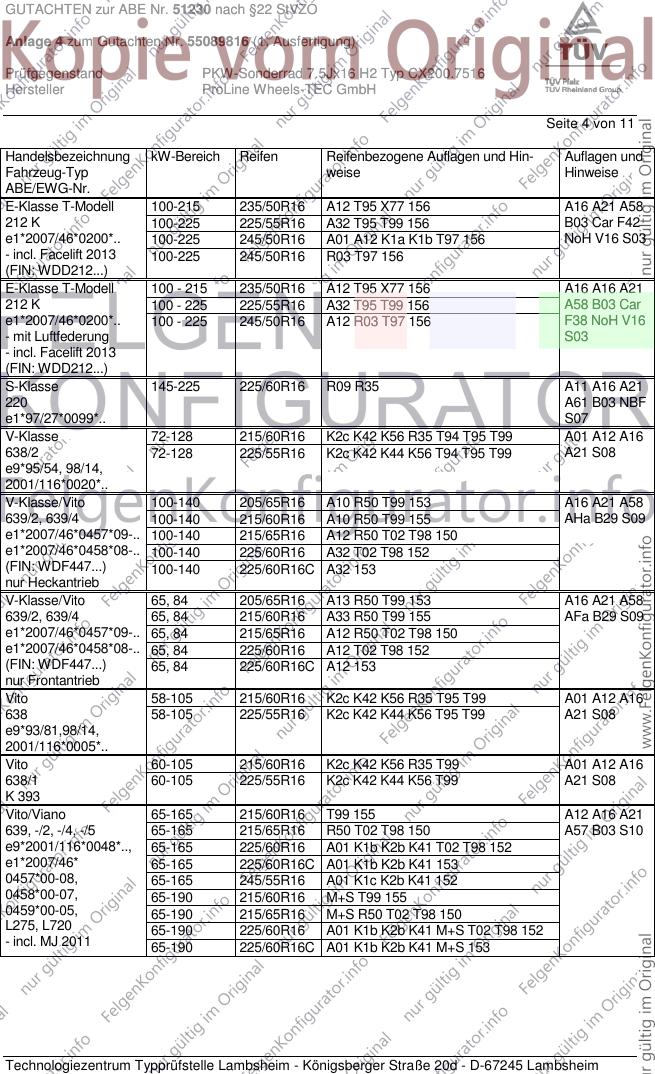

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/50R16 A12 T95 X77 156 A16 A21 A58
212 K 100-225 225/55R16 A32 T95 T99 156 B03 Car F42
e1*2007/46*0200*.. 100-225 245/50R16 A01 A12 K1a K1b T97 156 NoH V16 S03
- incl. Facelift 2013 100-225 245/50R16 R03 T97 156
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/50R16 A12 T95 X77 156 A16 A16 A21
212 K 100 - 225 225/55R16 A32 T95 T99 156 A58 B03 Car
e1*2007/46*0200*.. 100 - 225 245/50R16 A12 R03 T97 156 F38 NoH V16
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
S-Klasse 145-225 225/60R16 R09 R35 A11 A16 A21
220 A61 B03 NBF
e1*97/27*0099*.. S07
V-Klasse 72-128 215/60R16 K2c K42 K56 R35 T94 T95 T99 A01 A12 A16
638/2 72-128 225/55R16 K2c K42 K44 K56 T94 T95 T99 A21 S08
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito 100-140 205/65R16 A10 R50 T99 153 A16 A21 A58
639/2, 639/4 100-140 215/60R16 A10 R50 T99 155 AHa B29 S09
e1*2007/46*0457*09-.. 100-140 215/65R16 A12 R50 T02 T98 150
e1*2007/46*0458*08-.. 100-140 225/60R16 A32 T02 T98 152
(FIN: WDF447...) 100-140 225/60R16C A32 153
nur Heckantrieb
V-Klasse/Vito 65, 84 205/65R16 A13 R50 T99 153 A16 A21 A58
639/2, 639/4 65, 84 215/60R16 A33 R50 T99 155 AFa B29 S09
e1*2007/46*0457*09-.. 65, 84 215/65R16 A12 R50 T02 T98 150
e1*2007/46*0458*08-.. 65, 84 225/60R16 A12 T02 T98 152
(FIN: WDF447...) 65, 84 225/60R16C A12 153
nur Frontantrieb
Vito 58-105 215/60R16 K2c K42 K56 R35 T95 T99 A01 A12 A16
638 58-105 225/55R16 K2c K42 K44 K56 T95 T99 A21 S08
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 215/60R16 K2c K42 K56 R35 T99 A01 A12 A16
638/1 60-105 225/55R16 K2c K42 K44 K56 T99 A21 S08
K 393
Vito/Viano 65-165 215/60R16 T99 155 A12 A16 A21
639, -/2, -/4, -/5 65-165 215/65R16 R50 T02 T98 150 A57 B03 S10
e9*2001/116*0048*.., 65-165 225/60R16 A01 K1b K2b K41 T02 T98 152
e1*2007/46* 65-165 225/60R16C A01 K1b K2b K41 153
0457*00-08, 65-165 245/55R16 A01 K1c K2b K41 152
0458*00-07, 65-190 215/60R16 M+S T99 155
0459*00-05, 65-190 215/65R16 M+S R50 T02 T98 150
L275, L720 65-190 225/60R16 A01 K1b K2b K41 M+S T02 T98 152
- incl. MJ 2011 65-190 225/60R16C A01 K1b K2b K41 M+S 153
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 11

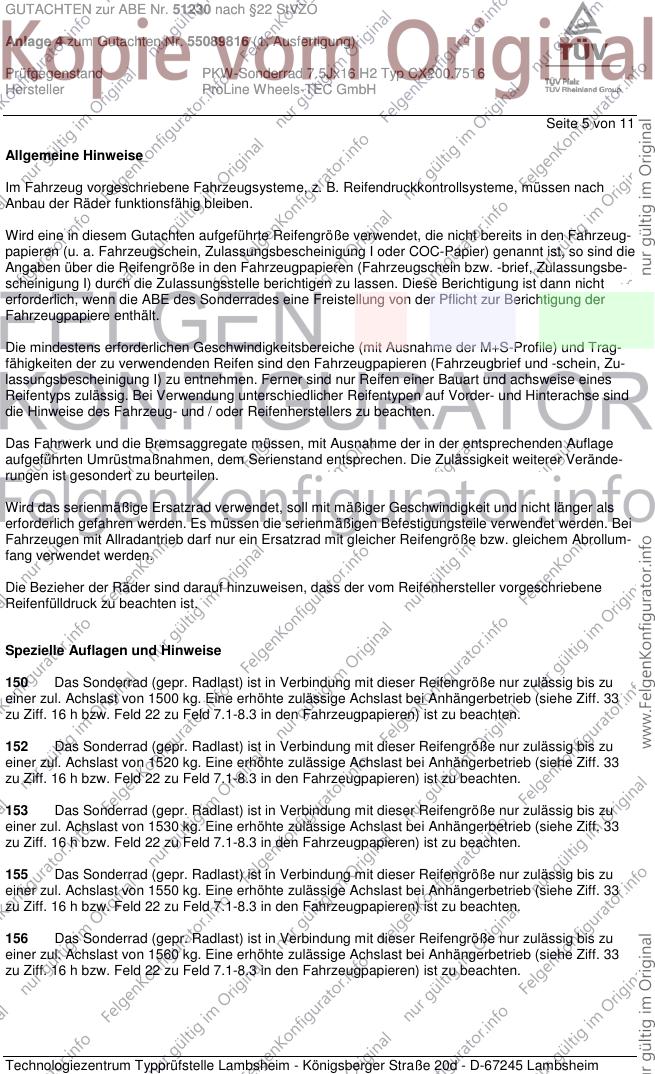

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 11
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit ent-
sprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist erfor-
derlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 8 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 9 von 11
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 10 von 11
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vo2 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

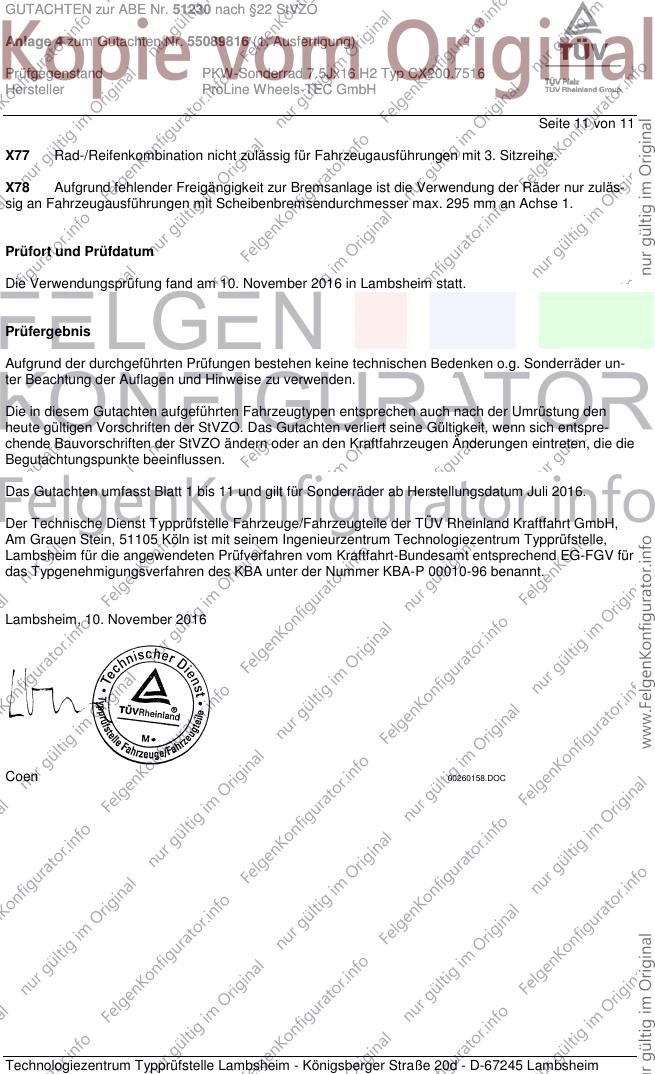

GUTACHTEN zur ABE Nr. 51230 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55089816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx16 H2 Typ CX200.7516
Hersteller ProLine Wheels-TEC GmbH
Seite 11 von 11
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. November 2016
Coen 00260158.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
