GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 1 von 12
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ CX200.7517
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W8 CX200.7517 W8/ohne Ring 5/112/66,6 25 675 2250
Kennzeichnungen
KBA-Nummer 49316
Herstellerzeichen ProLine
Radtyp und Ausführung CX200.7517 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 140 30
S06 Schraube M14x1,5 Kegel 60° 150 30
S07 Schraube M14x1,5 Kegel 60° 130 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 90-140 205/55R17 R37 A12 A16 A21
B8, B81 90-140 215/50R17 A01 K1a K2b K4i K8b R37 A57 Car Lim
e1*2001/116* 90-200 225/50R17 A01 K1c K2b K4i K8b V00 V17 S03
0430*35-... 90-200 235/45R17 A01 K1a K2b K4i K8b
e13*2007/46* 90-200 245/45R17 A01 K1c K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/55R17 A33 M+S A16 A21 Car
B8, B81 100-180 235/50R17 A12 M+S KMV X80 S03
e1*2001/116* 100-180 245/50R17 A12 M+S
0430*10-41;
13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/55R17 A12 A16 A21
B8, B81 100-200 235/50R17 A01 K1a K2b A56 Car KMV
e1*2001/116* 100-200 245/50R17 A01 K1c K2b K4i K6z K8b S03
0430*40-..
e13*2007/46*
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/50R17 A12 A16 A21 B03
B8, B81 100-195 235/45R17 A33 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 235/50R17 A12 V17 S03
e13*2007/46*1084*.. 100-195 245/45R17 A12
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 225/50R17 A11 A16 A21 A57
B8, B81 110-200 235/45R17 A11 Cbo Cpe Flh
e1*2001/116* 110-200 235/50R17 A12 V00 V17 S03
0430*43-.., 110-200 245/45R17 A11
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-185 225/55R17 K1a K2b 135 A01 A12 A16
4G, 4G1 100-185 235/55R17 K1a K1b K2b K8b 135 A21 A57 Car
e1*2007/46*0436*..; 100-185 245/50R17 K1c K2b K3a K8b 135 Lim NA1 S03
e13*2007/46*1147*.. 100-185 255/50R17 K1c K2c K3a K5d K8n 135
- incl. Facelift 2014 100-245 225/55R17 K1a K2b M+S 135
100-245 235/55R17 K1a K1b K2b K8b M+S 135
Audi A7 Sportback 140-245 235/55R17 A13 M+S 135 A16 A21 A57
4G, 4G1 140-245 245/50R17 A12 M+S 135 S03
e1*2007/46*0436*..; 140-245 255/50R17 A12 M+S 135
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A8 150-273 235/60R17 A13 M+S 135 A16 A21 A57
4H 150-273 245/55R17 A33 M+S 135 B03 NBF P38
e1*2007/46*0284*.. 150-273 255/55R17 A12 M+S 135 S03
e1*2007/46*0398*..
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 135 A16 A21 S05
8R, 8R1, 8R2 100-200 235/65R17 A01 A12 A57 K1a M+S 135
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 135 A16 A21 KMV
8R, 8R1, 8R2 100-200 235/65R17 A12 M+S 135 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/65R17 K1a K2b M+S 135 A01 A12 A16
FY 110-185 255/55R17 K1c K2b M+S 135 A21 A56 S05
e1*2007/46*1550*.. 110-185 255/60R17 K1c K2b M+S 135
C 30 CDI AMG 170 205/50R17 K1c M+S A01 A12 A16
203CL 170 225/45R17 K1c A21 Cpe V17
e1*98/14*0159*.. 170 235/40R17 K1c R70 S02
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A12 A16 A21
203K 170,260 235/40R17 A01 K42 K56 R70 Car V17 S02
e1*98/14*0158*.. 170-270 205/50R17 M+S
- Kombi 170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A12 A16 A21
203 170,260 235/40R17 A01 K42 K56 R70 V17 S02
e1*98/14*0139*.. 170-270 205/50R17 M+S
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C-Klasse 75-170 205/50R17 R37 A12 A16 A21
203 75-170 215/45R17 R37 T87 T88 V17 S02
e1*98/14*0139*.. 75-170 235/40R17 A01 K1a K42 K56 R70
75-200 225/45R17
C-Klasse 55-145 205/50R17 K42 R37 T89 A01 A12 A16
HO 55-145 215/45R17 K42 R37 T87 T88 A21 K41 K56
G363, 55-145 225/45R17 K42 K43 T90 R70 V17 S02
e1*92/53*0001*..
C-Klasse Sportcoupé 75-160 205/50R17 K1c R37 A01 A12 A16
203CL 75-160 215/45R17 K1a K1b R37 A21 Cpe V17
e1*98/14*0159*.. 75-200 225/45R17 K1c S02
75-200 235/40R17 K1c R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 55-145 205/50R17 K42 R37 T89 A01 A12 A16
202 55-145 215/45R17 K42 R37 T87 T88 A21 K41 K56
e1*93/81*0034*.. 55-145 225/45R17 K42 K43 R35 T90 V17 S02
C-Klasse T-Modell 75-170 205/50R17 R37 T89 T93 A12 A16 A21
203K 75-170 215/45R17 T87 T88 T91 Car V17 S02
e1*98/14*0158*.. 75-170 235/40R17 A01 K1a K42 K56 R70
75-200 225/45R17
CLK 500, -/55 AMG 225-285 225/45R17 A01 K1c A12 A16 A21
209 225-285 235/40R17 A01 K1c R70 B03 B10 Cbo
e1*98/14*0184*.. Cpe V17 S02
CLK-Klasse 100-205 205/50R17 K1a K2b R37 A01 A12 A16
208 100-205 215/45R17 K1a K2b R37 T87 T88 A21 Cbo Cpe
e1*96/27*0054*.. 100-255 225/45R17 K1a K2b V17 S02
100-255 235/40R17 K1a K2b R70
255 215/45R17 K1a K2b M+S R09 T87 T88
CLK-Klasse 100-170 205/50R17 A01 K1c R37 A12 A16 A21
209 100-170 215/45R17 R37 T88 T91 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 225/45R17 A01 K1c V17 S02
100-200 235/40R17 A01 K1c R70
E-Klasse 75-215 235/45R17 R37 A12 A16 A21
211 75-215 245/45R17 A01 K1a K1b K2b B03 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 110-143 205/55R17 A90 R37 T91 T95 135 A16 A21 A58
212 110-143 205/60R17 A90 R37 T93 135 B03 Lim NoH
e1*2001/116* 110-143 215/55R17 A01 A12 K1a K1b K5d R37 T94 T98 V17 S06
0501*24-.. 135
(FIN: WDD213...) 110-190 225/50R17 A01 A12 K1c K2h K5d K5i K5k T94
T98 135
110-190 225/50R17 A01 A12 K1c K2b K5d K5i K5k T94
T98 135
110-190 225/55R17 A01 A12 K1c K2b K5d K5i K5k 135
110-190 225/55R17 A01 A12 K1c K2h K5d K5i K5k 135
110-190 235/50R17 A01 A12 K1c K2b K5d K5i K5k 135
110-190 235/50R17 A01 A12 K1c K2h K5d K5i K5k 135
110-190 245/50R17 A01 A12 K1c K2c K4i K5d K5i K5l K6i
K7d K8h 135
E-Klasse 4matic 120-143 225/50R17 K1c K2h K5d K5i K5k T94 T98 135 A01 A12 A16
212 120-143 225/50R17 K1c K2b K5d K5i K5k T94 T98 135 A21 A56 B03
e1*2001/116* 120-143 225/55R17 K1c K2b K5d K5i K5k 135 Lim NoH V17
0501*24-.. 120-143 225/55R17 K1c K2h K5d K5i K5k 135 S06
(FIN: WDD213...) 120-143 235/50R17 K1c K2b K5d K5i K5k 135
120-143 235/50R17 K1c K2h K5d K5i K5k 135
120-143 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
135
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 135 A12 A16 A21
211K 100-285 245/45R17 A01 K1a K1b K2b 135 B03 Car S04
e1*2001/116*0213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-190 225/50R17 K1c K2h K5d K5i K5k T94 T98 135 A01 A12 A16
R1ES 110-190 225/50R17 K1c K2b K5d K5i K5k T94 T98 135 A21 A58 B03
e1*2007/46*1560*.. 110-190 225/55R17 K1c K2b K5d K5i K5k T01 T97 135 Car KOV NoH
(FIN: WDD213...) 110-190 225/55R17 K1c K2h K5d K5i K5k T01 T97 135 V17 S06
110-190 235/50R17 K1c K2b K5d K5i K5k T00 T96 135
110-190 235/50R17 K1c K2h K5d K5i K5k T00 T96 135
110-190 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
135
E-Klasse T-Modell 135, 143 225/50R17 K1c K2h K5d K5i K5k T98 135 A01 A12 A16
4matic 135, 143 225/50R17 K1c K2b K5d K5i K5k T98 135 A21 A56 B03
R1ES 135, 143 225/55R17 K1c K2b K5d K5i K5k T01 T97 135 Car KOV NoH
e1*2007/46*1560*.. 135, 143 225/55R17 K1c K2h K5d K5i K5k T01 T97 135 V17 S06
(FIN: WDD213...) 135, 143 235/50R17 K1c K2b K5d K5i K5k T00 T96 135
135, 143 235/50R17 K1c K2h K5d K5i K5k T00 T96 135
135, 143 245/50R17 K1c K2c K4i K5d K5i K5l K6i K7d K8h
135
GLC-Klasse 100-190 235/60R17 A10 135 A16 A21 A57
204X 100-190 235/65R17 A10 135 B03 B10 S07
e1*2001/116* 100-190 255/60R17 A01 A12 K1a K1b K2b 135
0480*16-.. 100-190 275/55R17 A01 A12 K1c K2b 135
(FIN: WDC253...)
SLK 100-160 215/45R17 K1a K2b K42 K56 A01 A12 A16
170 100-160 225/45R17 K1a K2b K42 K56 A21 K41 K43
e1*95/54*0039*.. 100-160 235/40R17 K1c K2c K42 K56 R70 K45 V17 S02
SLK 120-170 205/50R17 A01 K1b K2b R37 A12 A16 A21
171 120-170 215/45R17 R37 V17 S02
e1*2001/116*0262*.. 120-170 225/45R17 A01 K1a K1b R02
120-170 225/45R17 R03 SP2
120-170 225/45R17 A01 K2b R03
SLK / SLC -Klasse 115-180 205/50R17 A01 K1a K1b K2b R37 A12 A16 A21
172 115-180 205/50R17 A01 K1a K1b R37 SP2 V17 S04
e1*2007/46*0548*.. 115-180 215/45R17 A01 K2b R37
115-180 215/45R17 R37 SP2
115-180 225/45R17 R03 SP2
115-225 225/45R17 A01 K1a K1b K2b
115-225 225/45R17 A01 K1a K1b SP2
SLK 32 AMG 260 205/50R17 K1a K41 K45 M+S R37 A01 A12 A16
170 260 215/45R17 K1a K41 K45 M+S R37 A21 S02
e1*95/54*0039*.. 260 225/45R17 K1a K41 K45 M+S
SLK 350 200,224 205/50R17 K1b M+S R37 A01 A12 A16
171 200,224 225/45R17 K1a K1b A21 S02
e1*2001/116*0262*..
SLK 55AMG 265,294 205/50R17 K1b M+S R37 A01 A12 A16
171, 171AMG 265,294 225/45R17 K1a K1b M+S A21 B03 B60
e1*2001/116*0262*.., S02
e1*2001/116*0321*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

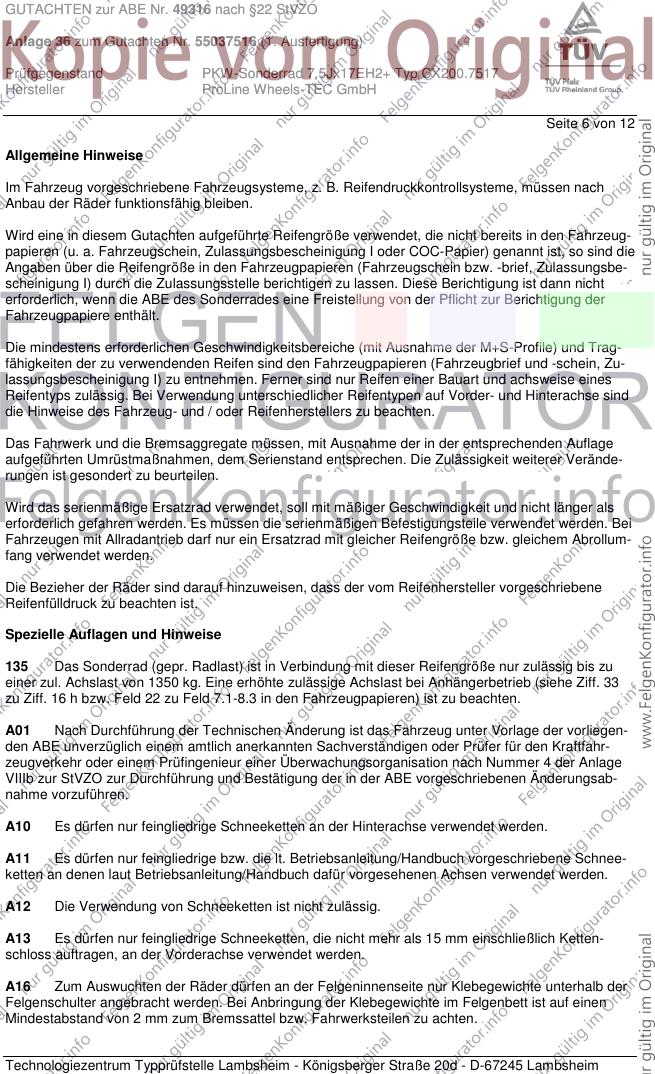

GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 7 von 12
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH

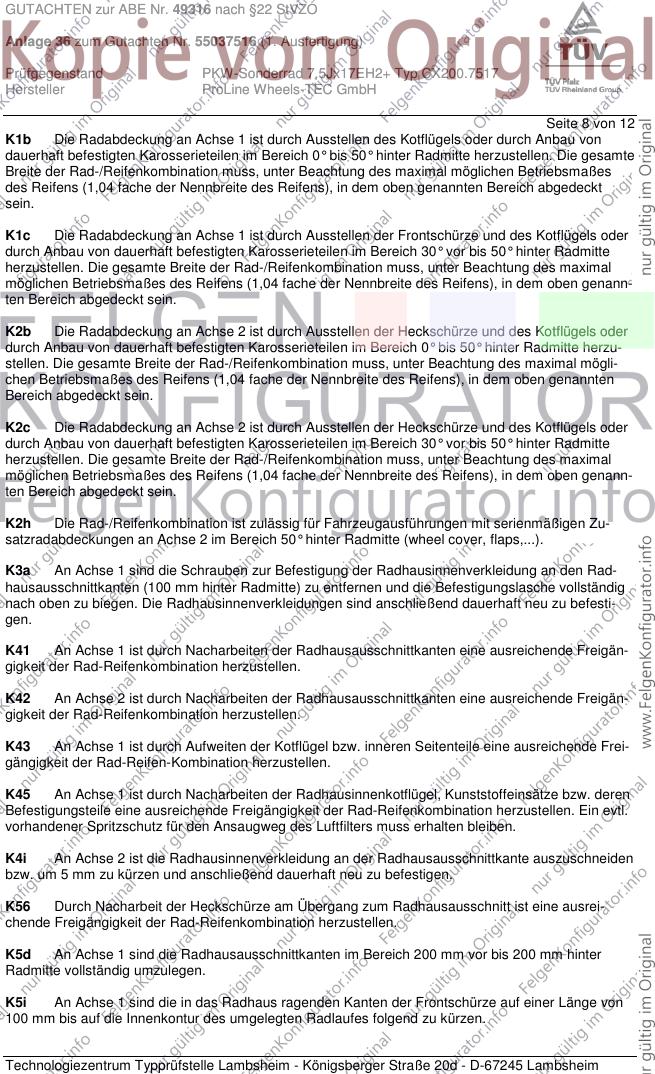

Seite 8 von 12
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH

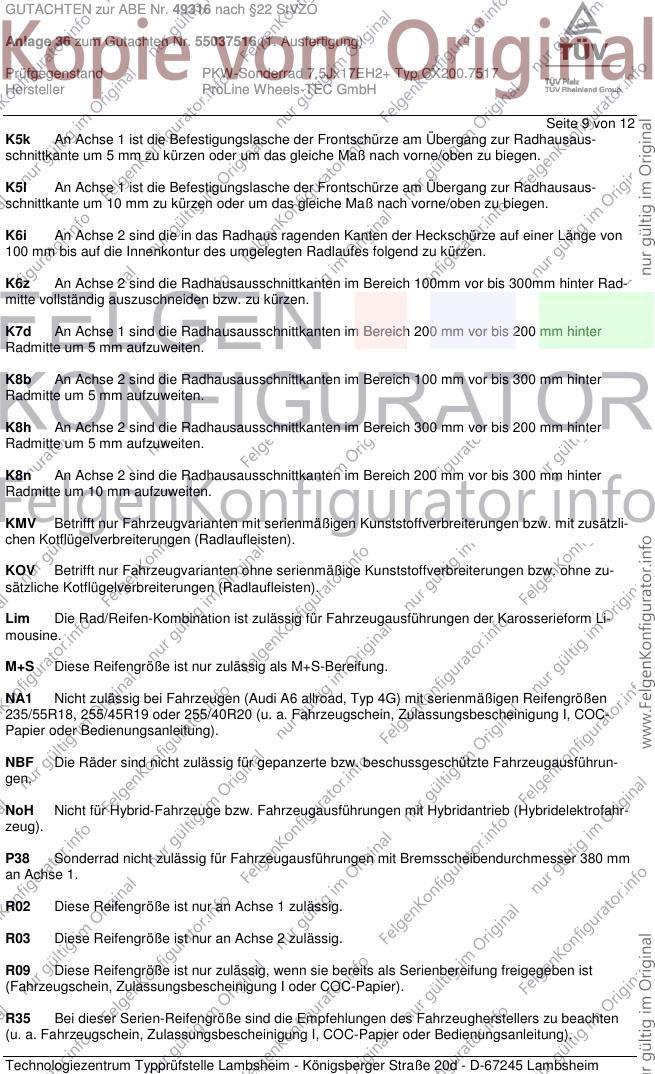

Seite 9 von 12
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6z An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter Rad-
mitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH

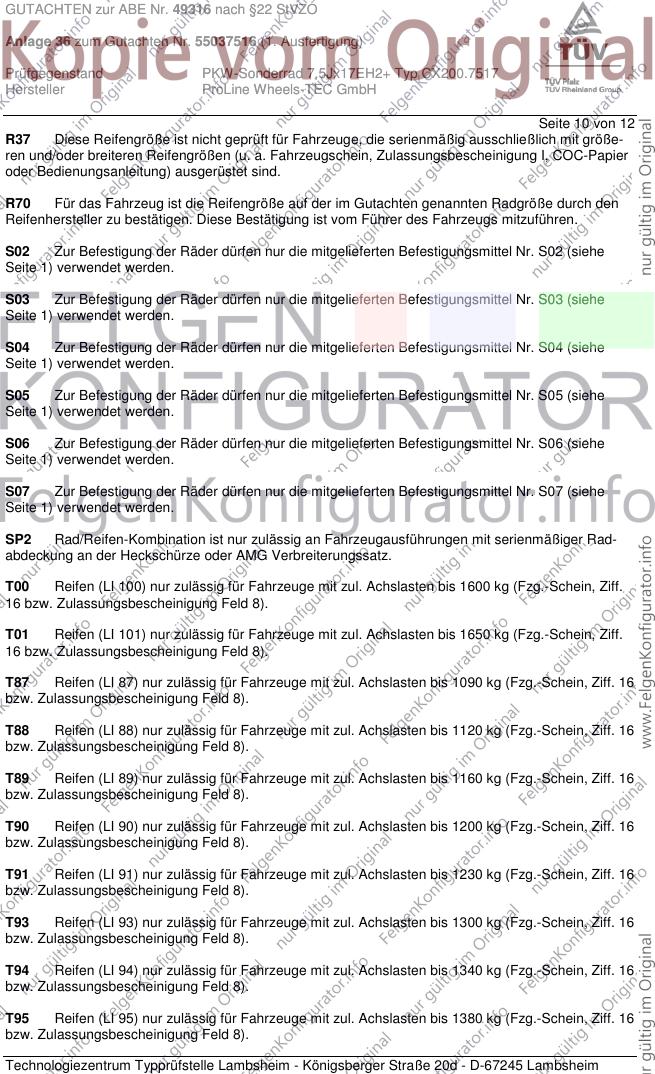

Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 11 von 12
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Oktober 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55037516 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ CX200.7517
Hersteller ProLine Wheels-TEC GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Oktober 2017
Coen
BW/CC 00281225.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
