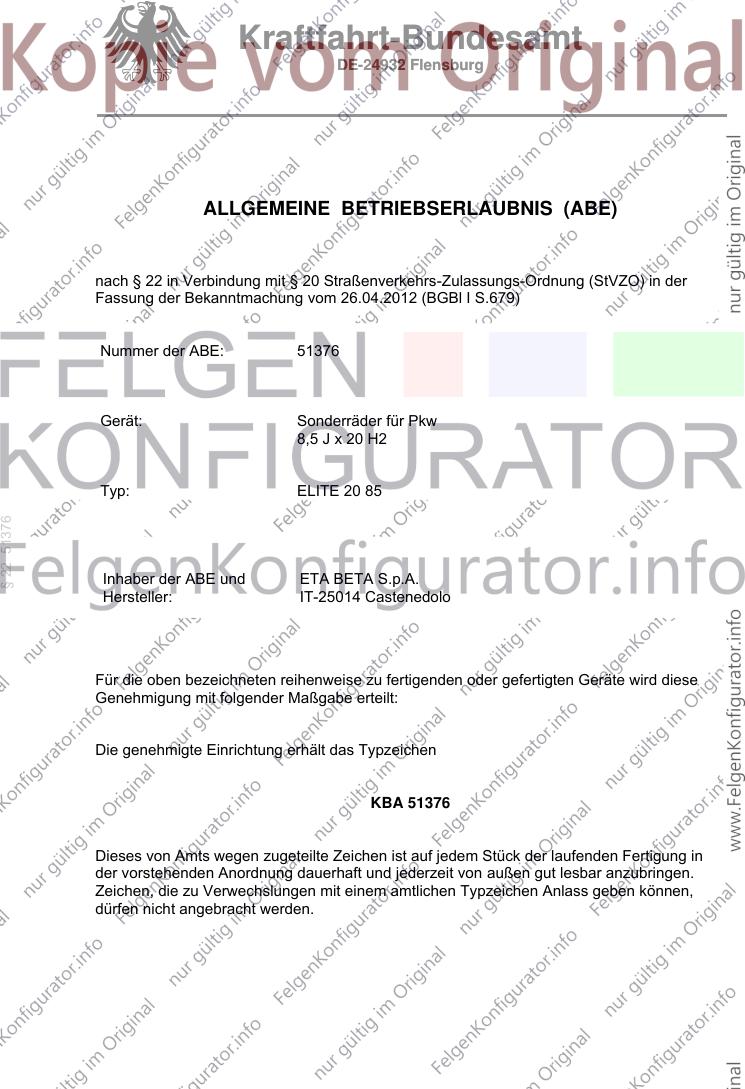

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51376
Gerät: Sonderräder für Pkw
8,5 J x 20 H2
Typ: ELITE 20 85
§ 22 51376
Inhaber der ABE und ETA BETA S.p.A.
Hersteller: IT-25014 Castenedolo
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51376
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51376
Die ABE-Nr. 51376 erstreckt sich auf die Räder 8,5 J x 20 H2, Typ ELITE 20 85, in den
Ausführungen wie im Gutachten Nr. 55001317 (1. Ausfertigung) vom 11.01.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1-4 1. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
§ 22 51376
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 11.01.2017
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 27.02.2017
Im Auftrag
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51376 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 27.02.2017 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
ELITE 20 85 24.10.2016
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51376
55001317 (1. Ausfertigung) 11.01.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51376
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51376
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51376
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51376
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51376
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

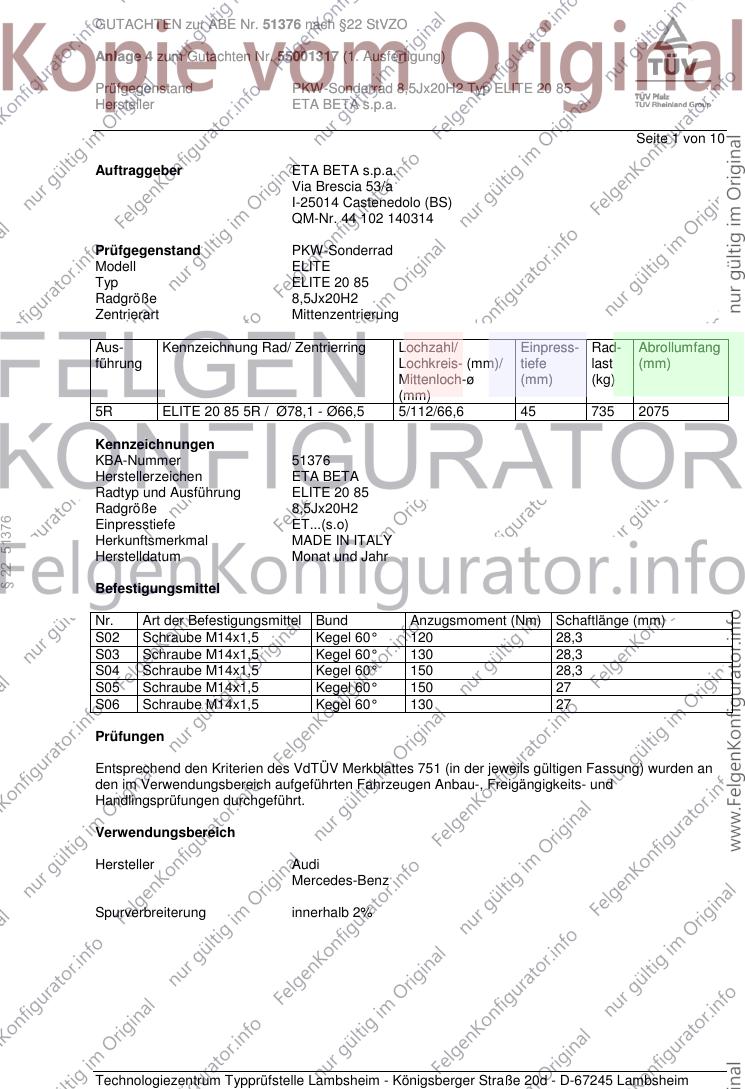

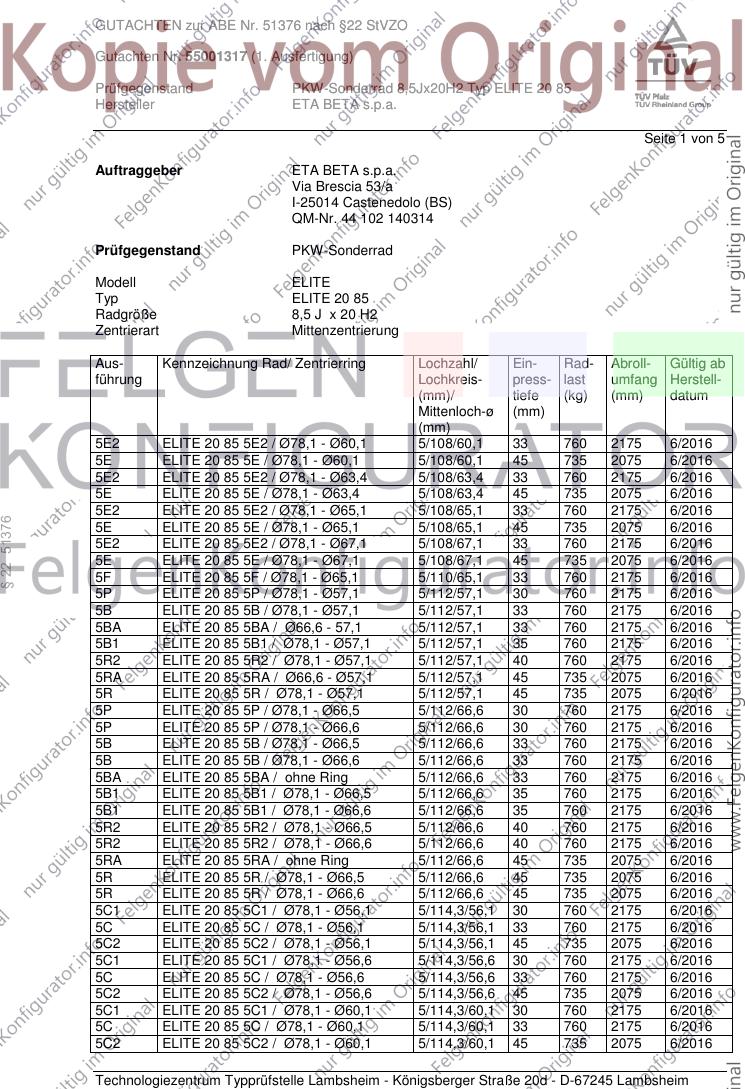

GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 1 von 5
Auftraggeber ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Modell ELITE
Typ ELITE 20 85
Radgröße 8,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5E2 ELITE 20 85 5E2 / Ø78,1 - Ø60,1 5/108/60,1 33 760 2175 6/2016
5E ELITE 20 85 5E / Ø78,1 - Ø60,1 5/108/60,1 45 735 2075 6/2016
5E2 ELITE 20 85 5E2 / Ø78,1 - Ø63,4 5/108/63,4 33 760 2175 6/2016
5E ELITE 20 85 5E / Ø78,1 - Ø63,4 5/108/63,4 45 735 2075 6/2016
5E2 ELITE 20 85 5E2 / Ø78,1 - Ø65,1 5/108/65,1 33 760 2175 6/2016
§ 22 51376
5E ELITE 20 85 5E / Ø78,1 - Ø65,1 5/108/65,1 45 735 2075 6/2016
5E2 ELITE 20 85 5E2 / Ø78,1 - Ø67,1 5/108/67,1 33 760 2175 6/2016
5E ELITE 20 85 5E / Ø78,1 - Ø67,1 5/108/67,1 45 735 2075 6/2016
5F ELITE 20 85 5F / Ø78,1 - Ø65,1 5/110/65,1 33 760 2175 6/2016
5P ELITE 20 85 5P / Ø78,1 - Ø57,1 5/112/57,1 30 760 2175 6/2016
5B ELITE 20 85 5B / Ø78,1 - Ø57,1 5/112/57,1 33 760 2175 6/2016
5BA ELITE 20 85 5BA / Ø66,6 - 57,1 5/112/57,1 33 760 2175 6/2016
5B1 ELITE 20 85 5B1 / Ø78,1 - Ø57,1 5/112/57,1 35 760 2175 6/2016
5R2 ELITE 20 85 5R2 / Ø78,1 - Ø57,1 5/112/57,1 40 760 2175 6/2016
5RA ELITE 20 85 5RA / Ø66,6 - Ø57,1 5/112/57,1 45 735 2075 6/2016
5R ELITE 20 85 5R / Ø78,1 - Ø57,1 5/112/57,1 45 735 2075 6/2016
5P ELITE 20 85 5P / Ø78,1 - Ø66,5 5/112/66,6 30 760 2175 6/2016
5P ELITE 20 85 5P / Ø78,1 - Ø66,6 5/112/66,6 30 760 2175 6/2016
5B ELITE 20 85 5B / Ø78,1 - Ø66,5 5/112/66,6 33 760 2175 6/2016
5B ELITE 20 85 5B / Ø78,1 - Ø66,6 5/112/66,6 33 760 2175 6/2016
5BA ELITE 20 85 5BA / ohne Ring 5/112/66,6 33 760 2175 6/2016
5B1 ELITE 20 85 5B1 / Ø78,1 - Ø66,5 5/112/66,6 35 760 2175 6/2016
5B1 ELITE 20 85 5B1 / Ø78,1 - Ø66,6 5/112/66,6 35 760 2175 6/2016
5R2 ELITE 20 85 5R2 / Ø78,1 - Ø66,5 5/112/66,6 40 760 2175 6/2016
5R2 ELITE 20 85 5R2 / Ø78,1 - Ø66,6 5/112/66,6 40 760 2175 6/2016
5RA ELITE 20 85 5RA / ohne Ring 5/112/66,6 45 735 2075 6/2016
5R ELITE 20 85 5R / Ø78,1 - Ø66,5 5/112/66,6 45 735 2075 6/2016
5R ELITE 20 85 5R / Ø78,1 - Ø66,6 5/112/66,6 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø56,1 5/114,3/56,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø56,1 5/114,3/56,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø56,1 5/114,3/56,1 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø56,6 5/114,3/56,6 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø56,6 5/114,3/56,6 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø56,6 5/114,3/56,6 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø60,1 5/114,3/60,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø60,1 5/114,3/60,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø60,1 5/114,3/60,1 45 735 2075 6/2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø64,1 5/114,3/64,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø64,1 5/114,3/64,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø64,1 5/114,3/64,1 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø66,1 5/114,3/66,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø66,1 5/114,3/66,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø66,1 5/114,3/66,1 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø66,6 5/114,3/66,6 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø66,6 5/114,3/66,6 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø66,6 5/114,3/66,6 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø67,1 5/114,3/67,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø67,1 5/114,3/67,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø67,1 5/114,3/67,1 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø68,1 5/114,3/68,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø68,1 5/114,3/68,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø68,1 5/114,3/68,1 45 735 2075 6/2016
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø70,1 5/114,3/70,1 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø70,1 5/114,3/70,1 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø70,1 5/114,3/70,1 45 735 2075 6/2016
§ 22 51376
5C1 ELITE 20 85 5C1 / Ø78,1 - Ø70,5 5/114,3/70,6 30 760 2175 6/2016
5C ELITE 20 85 5C / Ø78,1 - Ø70,5 5/114,3/70,6 33 760 2175 6/2016
5C2 ELITE 20 85 5C2 / Ø78,1 - Ø70,5 5/114,3/70,6 45 735 2075 6/2016
5G ELITE 20 85 5G / Ø72,6 - Ø64,1 5/120/64,1 30 760 2175 6/2016
5G4 ELITE 20 85 5G4 / Ø72,6 - Ø64,1 5/120/64,1 45 735 2075 6/2016
5G ELITE 20 85 5G / Ø72,6 - Ø67,1 5/120/67,1 30 760 2175 6/2016
5G4 ELITE 20 85 5G4 / Ø72,6 - Ø67,1 5/120/67,1 45 735 2075 6/2016
5G ELITE 20 85 5G / ohne Ring 5/120/72,6 30 760 2175 6/2016
5G4 ELITE 20 85 5G4 / ohne Ring 5/120/72,6 45 735 2075 6/2016
Kennzeichnung
KBA-Nummer 51376
Herstellerzeichen ETA BETA
Radtyp und Ausführung ELITE 20 85
Radgröße 8,5Jx20H2
Einpreßtiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.

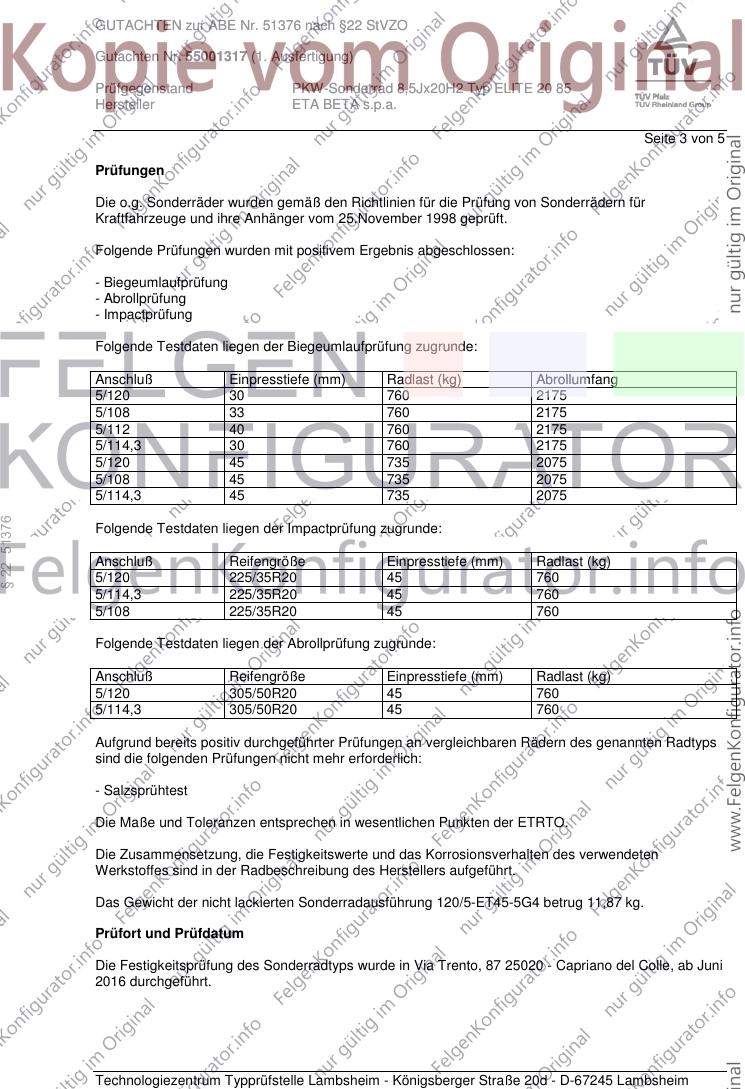

Seite 3 von 5
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/120 30 760 2175
5/108 33 760 2175
5/112 40 760 2175
5/114,3 30 760 2175
5/120 45 735 2075
5/108 45 735 2075
5/114,3 45 735 2075
§ 22 51376
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 225/35R20 45 760
5/114,3 225/35R20 45 760
5/108 225/35R20 45 760
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 305/50R20 45 760
5/114,3 305/50R20 45 760
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5-ET45-5G4 betrug 11,87 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Via Trento, 87 25020 - Capriano del Colle, ab Juni
2016 durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.

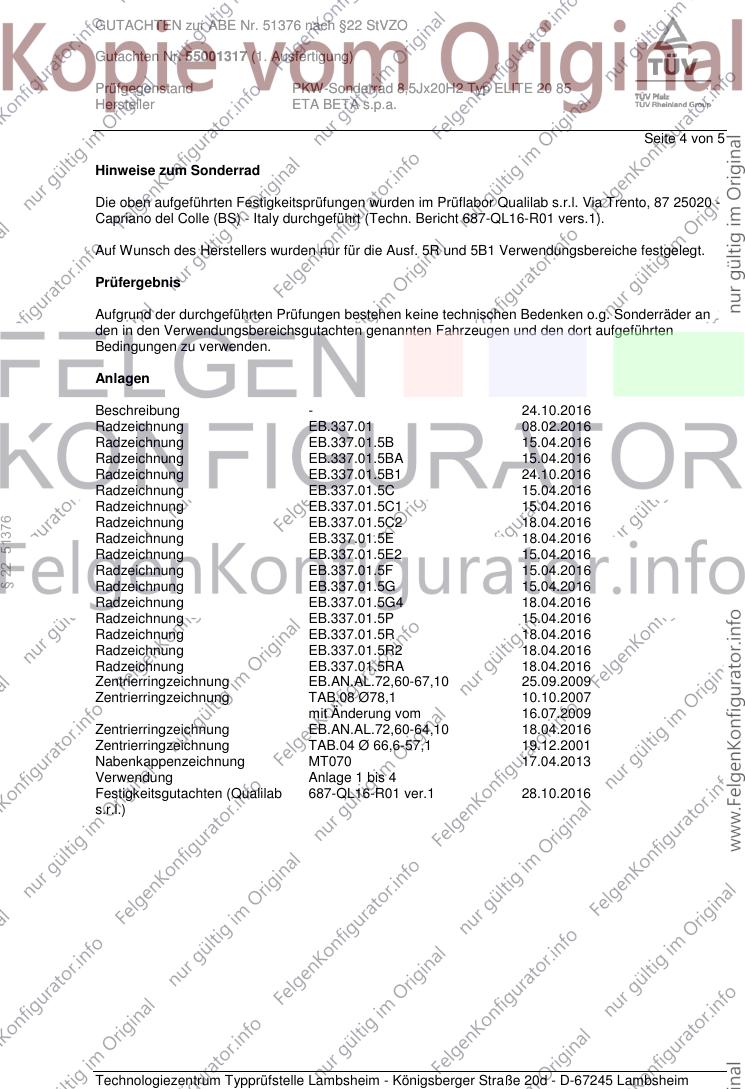

Seite 4 von 5
Hinweise zum Sonderrad
Die oben aufgeführten Festigkeitsprüfungen wurden im Prüflabor Qualilab s.r.l. Via Trento, 87 25020 -
Capriano del Colle (BS) - Italy durchgeführt (Techn. Bericht 687-QL16-R01 vers.1).
Auf Wunsch des Herstellers wurden nur für die Ausf. 5R und 5B1 Verwendungsbereiche festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 24.10.2016
Radzeichnung EB.337.01 08.02.2016
Radzeichnung EB.337.01.5B 15.04.2016
Radzeichnung EB.337.01.5BA 15.04.2016
Radzeichnung EB.337.01.5B1 24.10.2016
Radzeichnung EB.337.01.5C 15.04.2016
Radzeichnung EB.337.01.5C1 15.04.2016
§ 22 51376
Radzeichnung EB.337.01.5C2 18.04.2016
Radzeichnung EB.337.01.5E 18.04.2016
Radzeichnung EB.337.01.5E2 15.04.2016
Radzeichnung EB.337.01.5F 15.04.2016
Radzeichnung EB.337.01.5G 15.04.2016
Radzeichnung EB.337.01.5G4 18.04.2016
Radzeichnung EB.337.01.5P 15.04.2016
Radzeichnung EB.337.01.5R 18.04.2016
Radzeichnung EB.337.01.5R2 18.04.2016
Radzeichnung EB.337.01.5RA 18.04.2016
Zentrierringzeichnung EB.AN.AL.72,60-67,10 25.09.2009
Zentrierringzeichnung TAB.08 Ø78,1 10.10.2007
mit Änderung vom 16.07.2009
Zentrierringzeichnung EB.AN.AL.72,60-64,10 18.04.2016
Zentrierringzeichnung TAB.04 Ø 66,6-57,1 19.12.2001
Nabenkappenzeichnung MT070 17.04.2013
Verwendung Anlage 1 bis 4
Festigkeitsgutachten (Qualilab 687-QL16-R01 ver.1 28.10.2016
s.r.l.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 5 von 5
Das Gutachten umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Januar 2017
Coen 00263118.DOC
§ 22 51376
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 1 von 10
Auftraggeber ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Modell ELITE
Typ ELITE 20 85
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5R ELITE 20 85 5R / Ø78,1 - Ø66,5 5/112/66,6 45 735 2075
Kennzeichnungen
KBA-Nummer 51376
Herstellerzeichen ETA BETA
Radtyp und Ausführung ELITE 20 85
Radgröße 8,5Jx20H2
§ 22 51376
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 130 28,3
S04 Schraube M14x1,5 Kegel 60° 150 28,3
S05 Schraube M14x1,5 Kegel 60° 150 27
S06 Schraube M14x1,5 Kegel 60° 130 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.

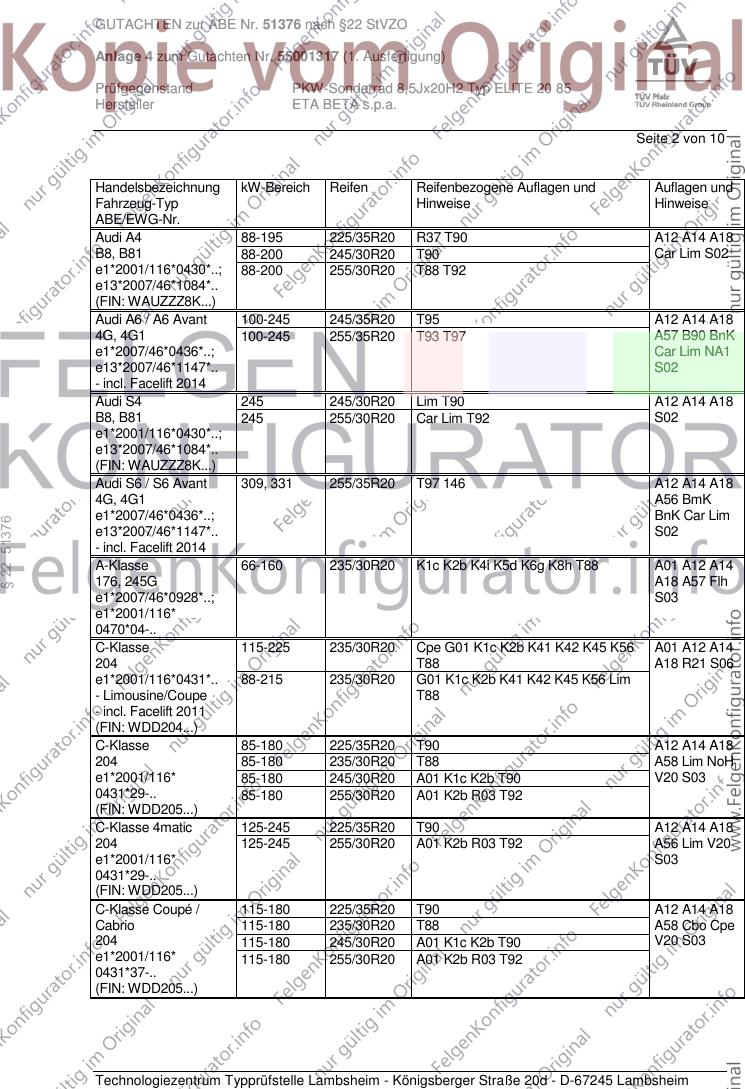

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A18
B8, B81 88-200 245/30R20 T90 Car Lim S02
e1*2001/116*0430*..; 88-200 255/30R20 T88 T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A18
4G, 4G1 100-245 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; Car Lim NA1
e13*2007/46*1147*.. S02
- incl. Facelift 2014
Audi S4 245 245/30R20 Lim T90 A12 A14 A18
B8, B81 245 255/30R20 Car Lim T92 S02
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 309, 331 255/35R20 T97 146 A12 A14 A18
4G, 4G1 A56 BmK
e1*2007/46*0436*..; BnK Car Lim
§ 22 51376
e13*2007/46*1147*.. S02
- incl. Facelift 2014
A-Klasse 66-160 235/30R20 K1c K2b K4i K5d K6g K8h T88 A01 A12 A14
176, 245G A18 A57 Flh
e1*2007/46*0928*..; S03
e1*2001/116*
0470*04-..
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2b K41 K42 K45 K56 A01 A12 A14
204 T88 A18 R21 S06
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2b K41 K42 K45 K56 Lim
- Limousine/Coupe T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-180 225/35R20 T90 A12 A14 A18
204 85-180 235/30R20 T88 A58 Lim NoH
e1*2001/116* 85-180 245/30R20 A01 K1c K2b T90 V20 S03
0431*29-.. 85-180 255/30R20 A01 K2b R03 T92
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/35R20 T90 A12 A14 A18
204 125-245 255/30R20 A01 K2b R03 T92 A56 Lim V20
e1*2001/116* S03
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/35R20 T90 A12 A14 A18
Cabrio 115-180 235/30R20 T88 A58 Cbo Cpe
204 115-180 245/30R20 A01 K1c K2b T90 V20 S03
e1*2001/116* 115-180 255/30R20 A01 K2b R03 T92
0431*37-..
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.

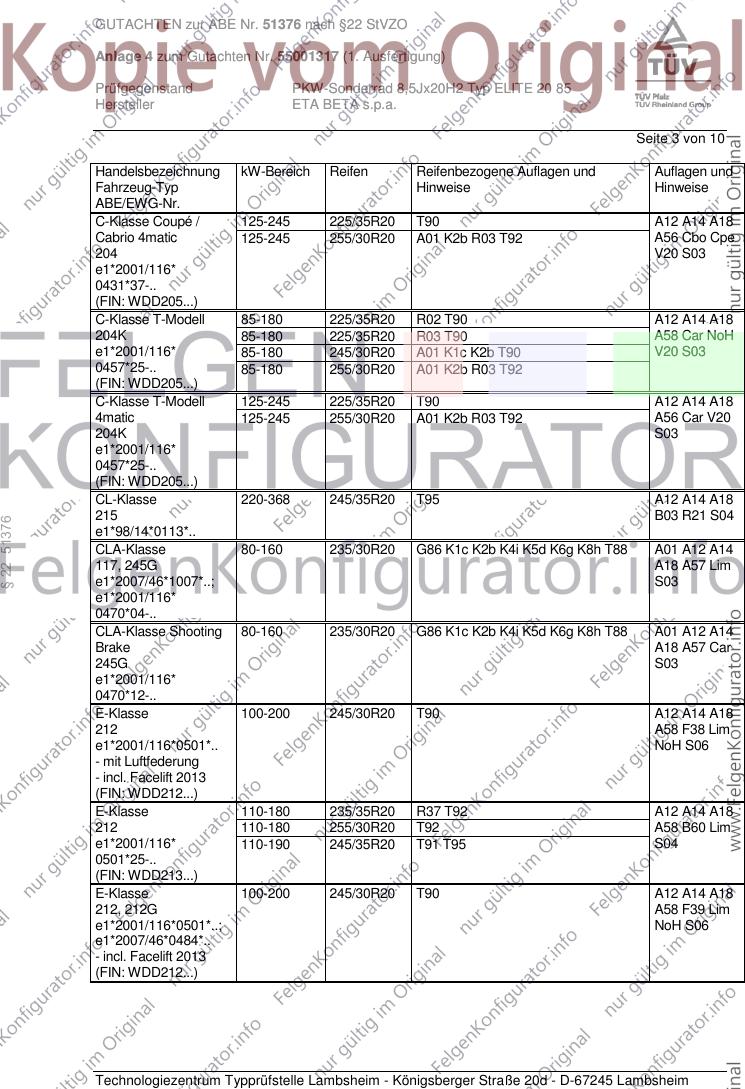

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/35R20 T90 A12 A14 A18
Cabrio 4matic 125-245 255/30R20 A01 K2b R03 T92 A56 Cbo Cpe
204 V20 S03
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 85-180 225/35R20 R02 T90 A12 A14 A18
204K 85-180 225/35R20 R03 T90 A58 Car NoH
e1*2001/116* 85-180 245/30R20 A01 K1c K2b T90 V20 S03
0457*25-.. 85-180 255/30R20 A01 K2b R03 T92
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/35R20 T90 A12 A14 A18
4matic 125-245 255/30R20 A01 K2b R03 T92 A56 Car V20
204K S03
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/35R20 T95 A12 A14 A18
215 B03 R21 S04
§ 22 51376
e1*98/14*0113*..
CLA-Klasse 80-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h T88 A01 A12 A14
117, 245G A18 A57 Lim
e1*2007/46*1007*..; S03
e1*2001/116*
0470*04-..
CLA-Klasse Shooting 80-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h T88 A01 A12 A14
Brake A18 A57 Car
245G S03
e1*2001/116*
0470*12-..
E-Klasse 100-200 245/30R20 T90 A12 A14 A18
212 A58 F38 Lim
e1*2001/116*0501*.. NoH S06
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-180 235/35R20 R37 T92 A12 A14 A18
212 110-180 255/30R20 T92 A58 B60 Lim
e1*2001/116* 110-190 245/35R20 T91 T95 S04
0501*25-..
(FIN: WDD213...)
E-Klasse 100-200 245/30R20 T90 A12 A14 A18
212, 212G A58 F39 Lim
e1*2001/116*0501*..; NoH S06
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.

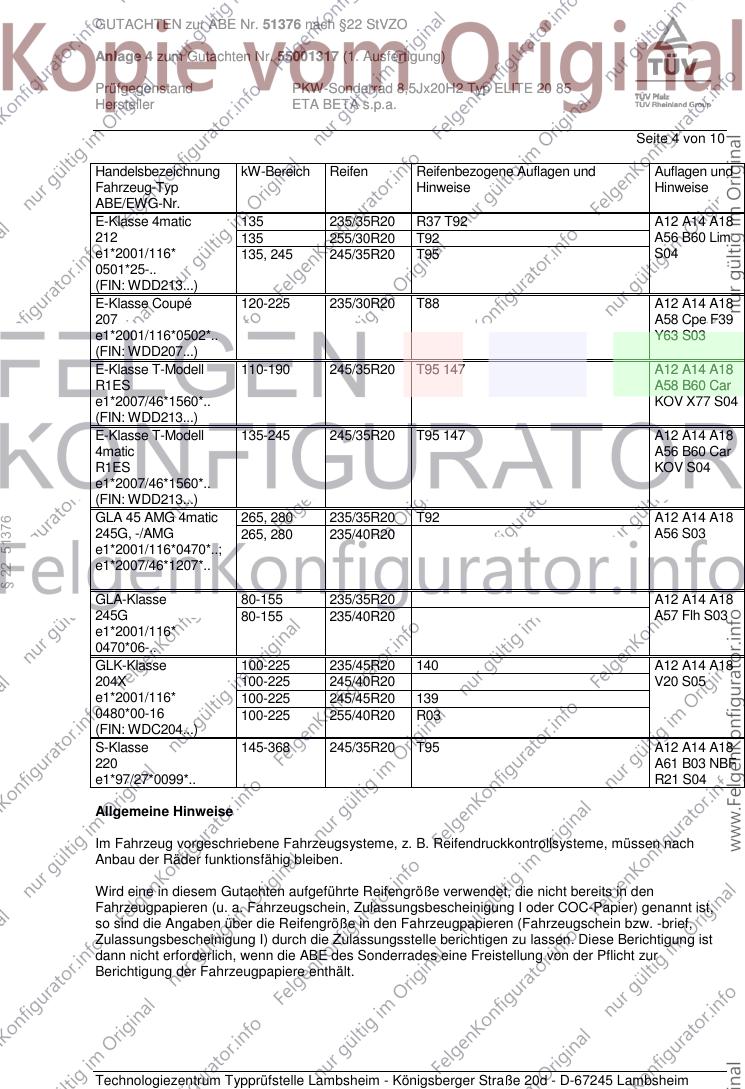

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 135 235/35R20 R37 T92 A12 A14 A18
212 135 255/30R20 T92 A56 B60 Lim
e1*2001/116* 135, 245 245/35R20 T95 S04
0501*25-..
(FIN: WDD213...)
E-Klasse Coupé 120-225 235/30R20 T88 A12 A14 A18
207 A58 Cpe F39
e1*2001/116*0502*.. Y63 S03
(FIN: WDD207...)
E-Klasse T-Modell 110-190 245/35R20 T95 147 A12 A14 A18
R1ES A58 B60 Car
e1*2007/46*1560*.. KOV X77 S04
(FIN: WDD213...)
E-Klasse T-Modell 135-245 245/35R20 T95 147 A12 A14 A18
4matic A56 B60 Car
R1ES KOV S04
e1*2007/46*1560*..
(FIN: WDD213...)
GLA 45 AMG 4matic 265, 280 235/35R20 T92 A12 A14 A18
§ 22 51376
245G, -/AMG 265, 280 235/40R20 A56 S03
e1*2001/116*0470*..;
e1*2007/46*1207*..
GLA-Klasse 80-155 235/35R20 A12 A14 A18
245G 80-155 235/40R20 A57 Flh S03
e1*2001/116*
0470*06-..
GLK-Klasse 100-225 235/45R20 140 A12 A14 A18
204X 100-225 245/40R20 V20 S05
e1*2001/116* 100-225 245/45R20 139
0480*00-16 100-225 255/40R20 R03
(FIN: WDC204...)
S-Klasse 145-368 245/35R20 T95 A12 A14 A18
220 A61 B03 NBF
e1*97/27*0099*.. R21 S04
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 5 von 10
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
§ 22 51376
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 6 von 10
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
§ 22 51376
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.

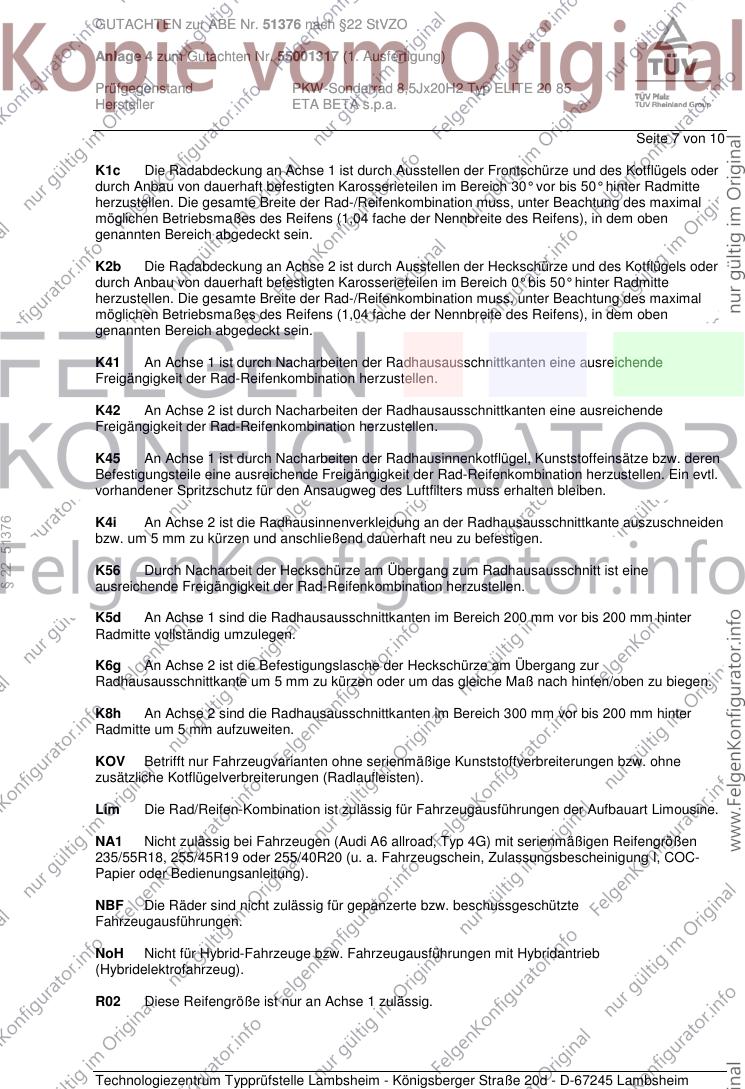

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 7 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 51376
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.

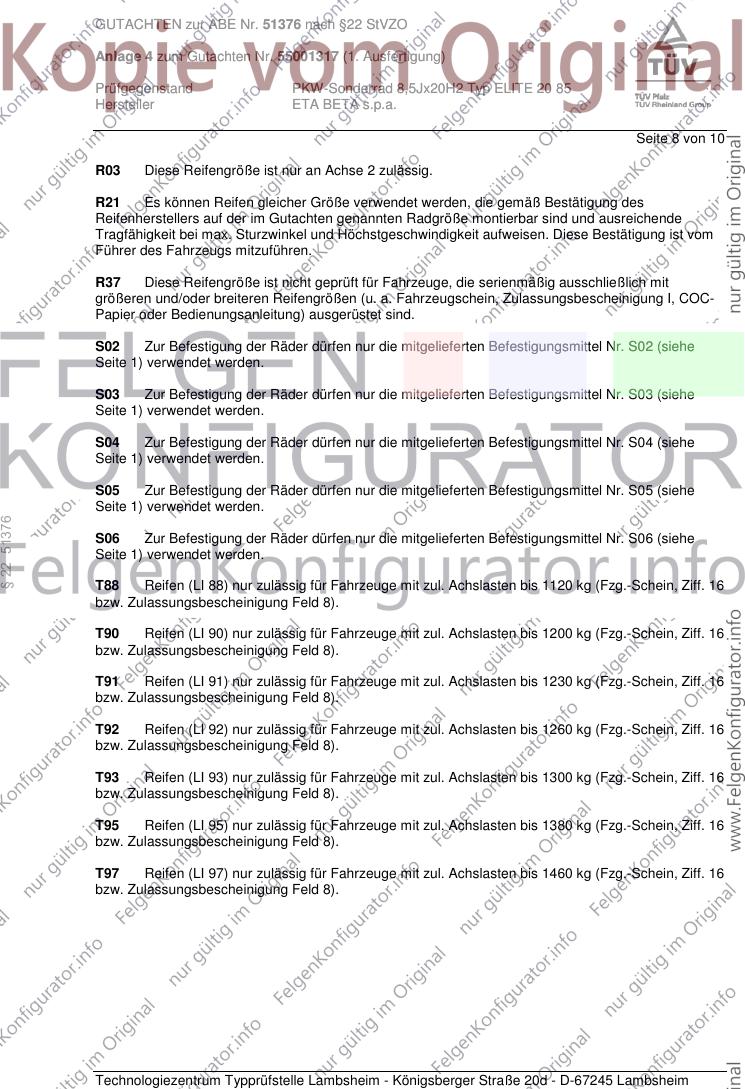

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 8 von 10
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
§ 22 51376
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 9 von 10
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
§ 22 51376
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Januar 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Die oben aufgeführten Festigkeitsprüfungen wurden im Prüflabor Qualilab s.r.l. Via Trento, 87 25020 -
Capriano del Colle (BS) - Italy durchgeführt (Techn. Bericht 687-QL16-R01 vers.1).
Auf Wunsch des Herstellers wurden nur für die Ausf. 5R und 5B1 Verwendungsbereiche festgelegt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51376 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55001317 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ ELITE 20 85
Hersteller ETA BETA s.p.a.
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Januar 2017
§ 22 51376
Coen 00263117.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
