Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 48576*03
special wheels for passenger cars 8,5 J x 18 H2
Nummer der Genehmigung: 48576 Erweiterung Nr.: 03
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
ADV11 8518
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 48576 Erweiterung Nr.: 03
Approval No. Extension No.:

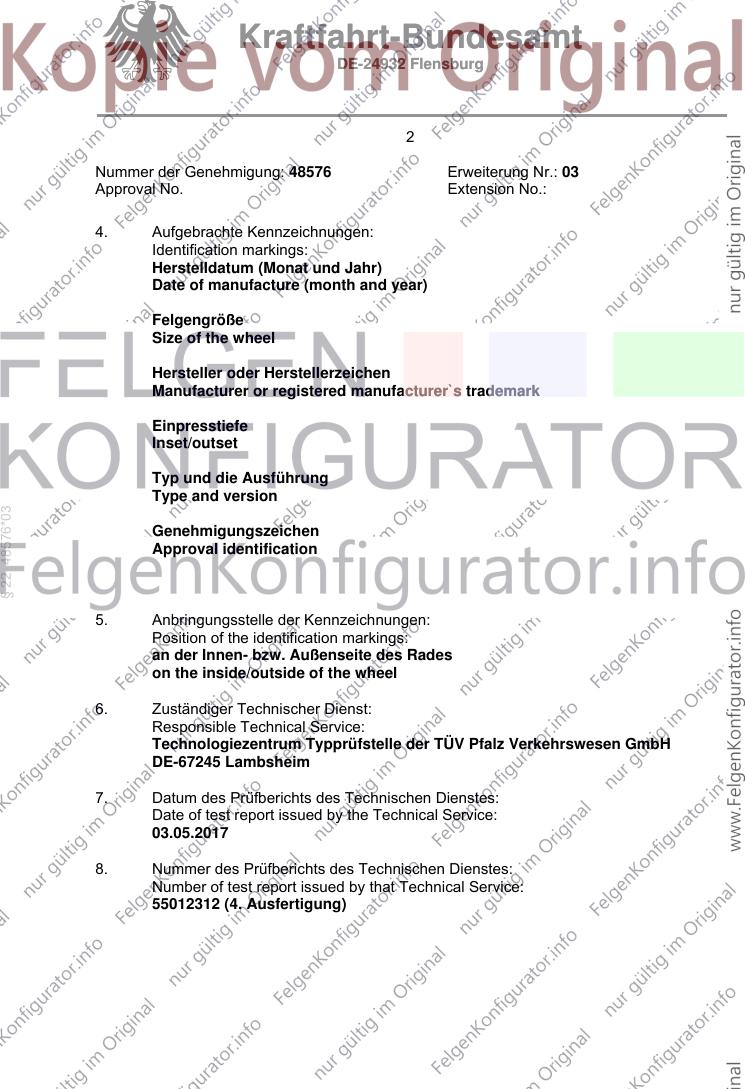

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Felgengröße
Size of the wheel
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Einpresstiefe
Inset/outset
Typ und die Ausführung
Type and version
§ 22 48576*03
Genehmigungszeichen
Approval identification
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
03.05.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55012312 (4. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 48576 Erweiterung Nr.: 03
Approval No. Extension No.:

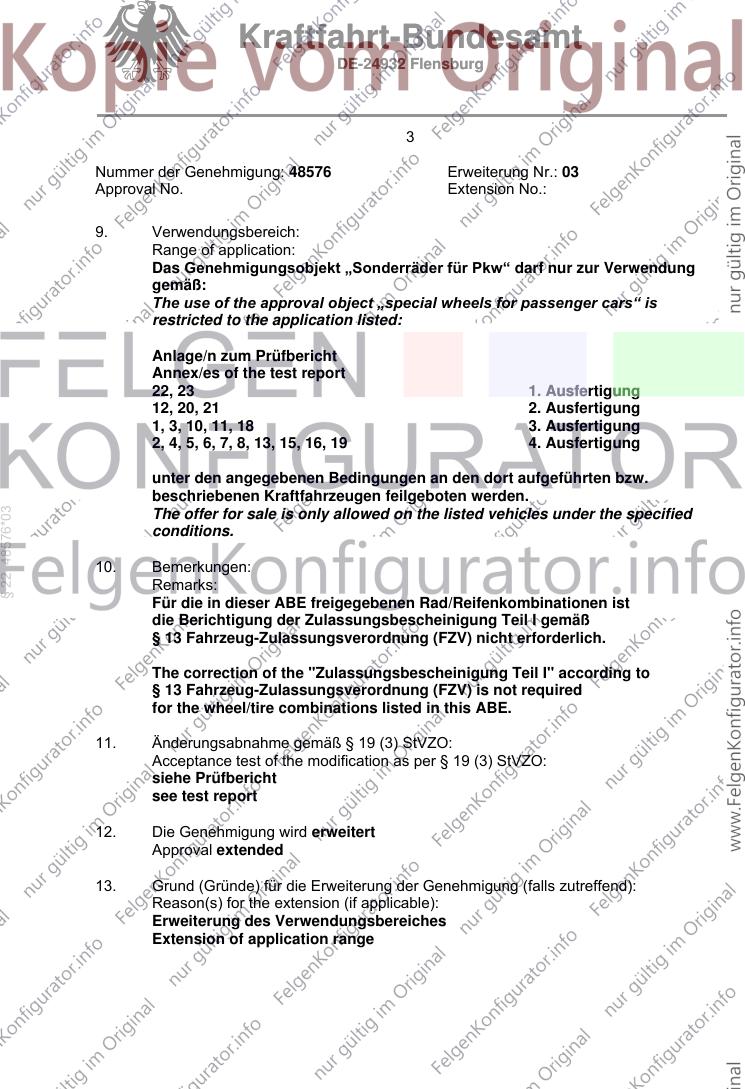

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
22, 23 1. Ausfertigung
12, 20, 21 2. Ausfertigung
1, 3, 10, 11, 18 3. Ausfertigung
2, 4, 5, 6, 7, 8, 13, 15, 16, 19 4. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 48576*03
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 48576 Erweiterung Nr.: 03
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 18.05.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 48576*03
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8518
Radgröße 8,5Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8518 W3 / Ø72,6xØ66,6 5/112/66,6 40 800 2330
Kennzeichnungen
KBA-Nummer 48576
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8518 (s.o.)
Radgröße 8,5Jx18H2
§ 22 48576*03
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S03 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S05 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 160 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 160 32 RG.569
S10 Schraube M14x1,5 Kegel 60° 180 32 RG.569
S11 Schraube M14x1,5 Kegel 60° 150 32 RG.569
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 2 von 17

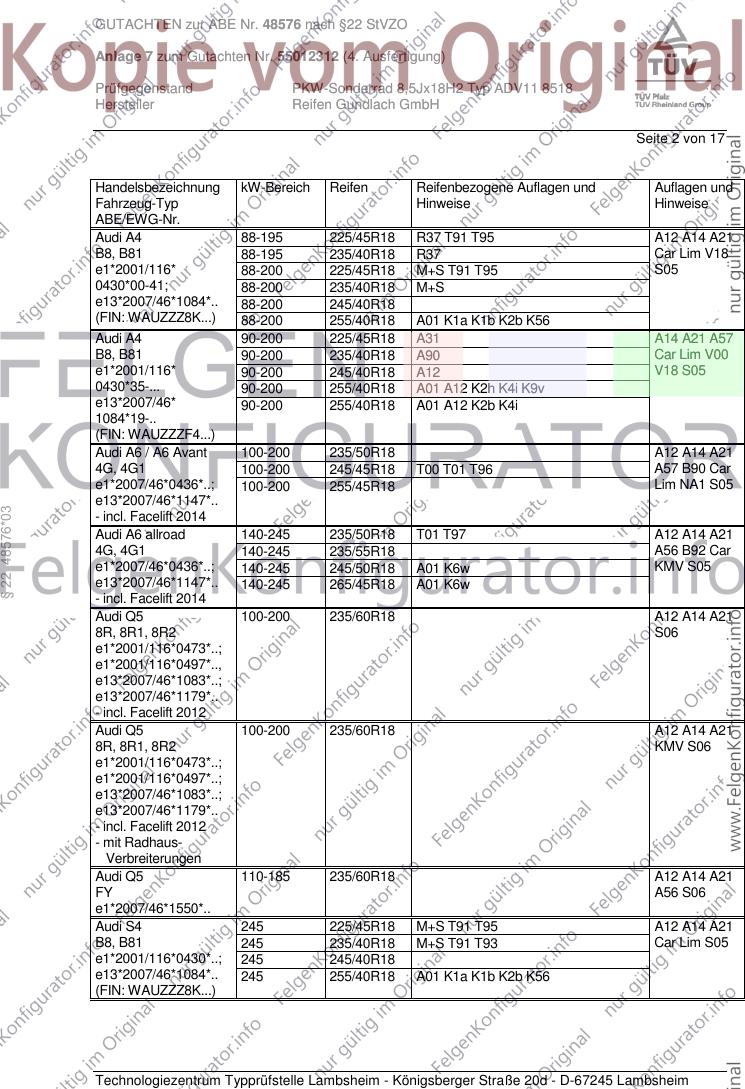

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 R37 T91 T95 A12 A14 A21
B8, B81 88-195 235/40R18 R37 Car Lim V18
e1*2001/116* 88-200 225/45R18 M+S T91 T95 S05
0430*00-41; 88-200 235/40R18 M+S
e13*2007/46*1084*.. 88-200 245/40R18
(FIN: WAUZZZ8K...) 88-200 255/40R18 A01 K1a K1b K2b K56
Audi A4 90-200 225/45R18 A31 A14 A21 A57
B8, B81 90-200 235/40R18 A90 Car Lim V00
e1*2001/116* 90-200 245/40R18 A12 V18 S05
0430*35-... 90-200 255/40R18 A01 A12 K2h K4i K9v
e13*2007/46* 90-200 255/40R18 A01 A12 K2b K4i
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-200 235/50R18 A12 A14 A21
4G, 4G1 100-200 245/45R18 T00 T01 T96 A57 B90 Car
e1*2007/46*0436*..; 100-200 255/45R18 Lim NA1 S05
e13*2007/46*1147*..
§ 22 48576*03
- incl. Facelift 2014
Audi A6 allroad 140-245 235/50R18 T01 T97 A12 A14 A21
4G, 4G1 140-245 235/55R18 A56 B92 Car
e1*2007/46*0436*..; 140-245 245/50R18 A01 K6w KMV S05
e13*2007/46*1147*.. 140-245 265/45R18 A01 K6w
- incl. Facelift 2014
Audi Q5 100-200 235/60R18 A12 A14 A21
8R, 8R1, 8R2 S06
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A14 A21
8R, 8R1, 8R2 KMV S06
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 235/60R18 A12 A14 A21
FY A56 S06
e1*2007/46*1550*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A14 A21
B8, B81 245 235/40R18 M+S T91 T93 Car Lim S05
e1*2001/116*0430*..; 245 245/40R18
e13*2007/46*1084*.. 245 255/40R18 A01 K1a K1b K2b K56
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

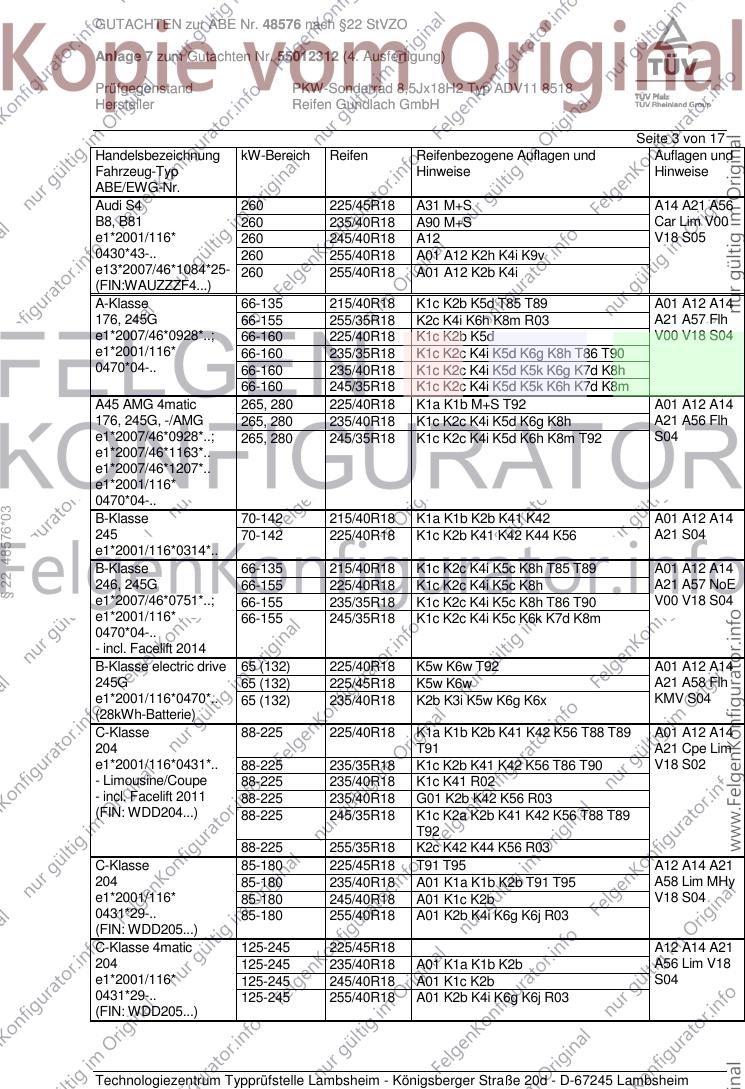

GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/45R18 A31 M+S A14 A21 A56
B8, B81 260 235/40R18 A90 M+S Car Lim V00
e1*2001/116* 260 245/40R18 A12 V18 S05
0430*43-.. 260 255/40R18 A01 A12 K2h K4i K9v
e13*2007/46*1084*25- 260 255/40R18 A01 A12 K2b K4i
(FIN:WAUZZZF4...)
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A01 A12 A14
176, 245G 66-155 255/35R18 K2c K4i K6h K8m R03 A21 A57 Flh
e1*2007/46*0928*..; 66-160 225/40R18 K1c K2b K5d V00 V18 S04
e1*2001/116* 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90
0470*04-.. 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
66-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
A45 AMG 4matic 265, 280 225/40R18 K1a K1b M+S T92 A01 A12 A14
176, 245G, -/AMG 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h A21 A56 Flh
e1*2007/46*0928*..; 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92 S04
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
§ 22 48576*03
B-Klasse 70-142 215/40R18 K1a K1b K2b K41 K42 A01 A12 A14
245 70-142 225/40R18 K1c K2b K41 K42 K44 K56 A21 S04
e1*2001/116*0314*..
B-Klasse 66-135 215/40R18 K1c K2c K4i K5c K8h T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A21 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S04
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/40R18 K5w K6w T92 A01 A12 A14
245G 65 (132) 225/45R18 K5w K6w A21 A58 Flh
e1*2001/116*0470*.. 65 (132) 235/40R18 K2b K3i K5w K6g K6x KMV S04
(28kWh-Batterie)
C-Klasse 88-225 225/40R18 K1a K1b K2b K41 K42 K56 T88 T89 A01 A12 A14
204 T91 A21 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T86 T90 V18 S02
- Limousine/Coupe 88-225 235/40R18 K1c K41 R02
- incl. Facelift 2011 88-225 235/40R18 G01 K2b K42 K56 R03
(FIN: WDD204...) 88-225 245/35R18 K1c K2a K2b K41 K42 K56 T88 T89
T92
88-225 255/35R18 K2c K42 K44 K56 R03
C-Klasse 85-180 225/45R18 T91 T95 A12 A14 A21
204 85-180 235/40R18 A01 K1a K1b K2b T91 T95 A58 Lim MHy
e1*2001/116* 85-180 245/40R18 A01 K1c K2b V18 S04
0431*29-.. 85-180 255/40R18 A01 K2b K4i K6g K6j R03
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 A12 A14 A21
204 125-245 235/40R18 A01 K1a K1b K2b A56 Lim V18
e1*2001/116* 125-245 245/40R18 A01 K1c K2b S04
0431*29-.. 125-245 255/40R18 A01 K2b K4i K6g K6j R03
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 115-180 225/45R18 A12 A14 A21
Cabrio 115-180 235/40R18 A01 K1a K1b K2b A58 Cbo Cpe
204 115-180 245/40R18 A01 K1c K2b V18 S04
e1*2001/116* 115-180 255/40R18 A01 K2b K4i K6g K6j R03
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 A12 A14 A21
Cabrio 4matic 125-245 235/40R18 A01 K1a K1b K2b A56 Cbo Cpe
204 125-245 245/40R18 A01 K1c K2b V18 S04
e1*2001/116* 125-245 255/40R18 A01 K2b K4i K6g K6j R03
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 88-200 235/35R18 K1c K2b K41 K42 K56 T90 A01 A12 A14
204K 88-225 225/40R18 K1a K1b K2b K41 K42 K56 T89 T91 A21 Car V18
e1*2001/116*0457*.. T92 S02
- incl. Facelift 2011 88-225 235/40R18 K1c K41 R02
(FIN: WDD204...) 88-225 235/40R18 G01 K2b K42 K56 R03 T91 T93
88-225 245/35R18 K1c K2a K2b K41 K42 K56 T89 T92
88-225 255/35R18 K2c K42 K44 K56 R03 T90 T94
§ 22 48576*03
C-Klasse T-Modell 85-180 225/45R18 T91 T95 A12 A14 A21
204K 85-180 235/40R18 A01 K1a K1b K2b T91 T95 A58 Car MHy
e1*2001/116* 85-180 245/40R18 A01 K1c K2b T93 T97 V18 S04
0457*25-.. 85-180 255/40R18 A01 K2b K4i K6g K6j R03
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 T91 T95 A12 A14 A21
4matic 125-245 235/40R18 A01 K1a K1b K2b T91 T95 A56 Car V18
204K 125-245 245/40R18 A01 K1c K2b S04
e1*2001/116* 125-245 255/40R18 A01 K2b K4i K6g K6j R03
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R35 A12 A14 A21
215 B03 S07
e1*98/14*0113*..
CL-Klasse 285 235/50R18 A10 R37 A14 A21 Cpe
216 285 245/45R18 A10 R37 Nk1 V00 VS8
e1*2001/116*0372*.. 285,320 255/45R18 A10 S07
(FIN: WDD216...) 285,320 275/45R18 A12 R03
285-380 255/45R18 A10 M+S
CLA 45 AMG 4matic 265, 280 225/40R18 K1a K1b M+S T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h A21 A56 Lim
e1*2007/46*1207*..; 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92 S04
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 225/40R18 K1a K1b M+S T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h A21 A56 Car
e1*2007/46*1207*..; 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92 S04
e1*2001/116*
0470*12-..
- Shooting Brake
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

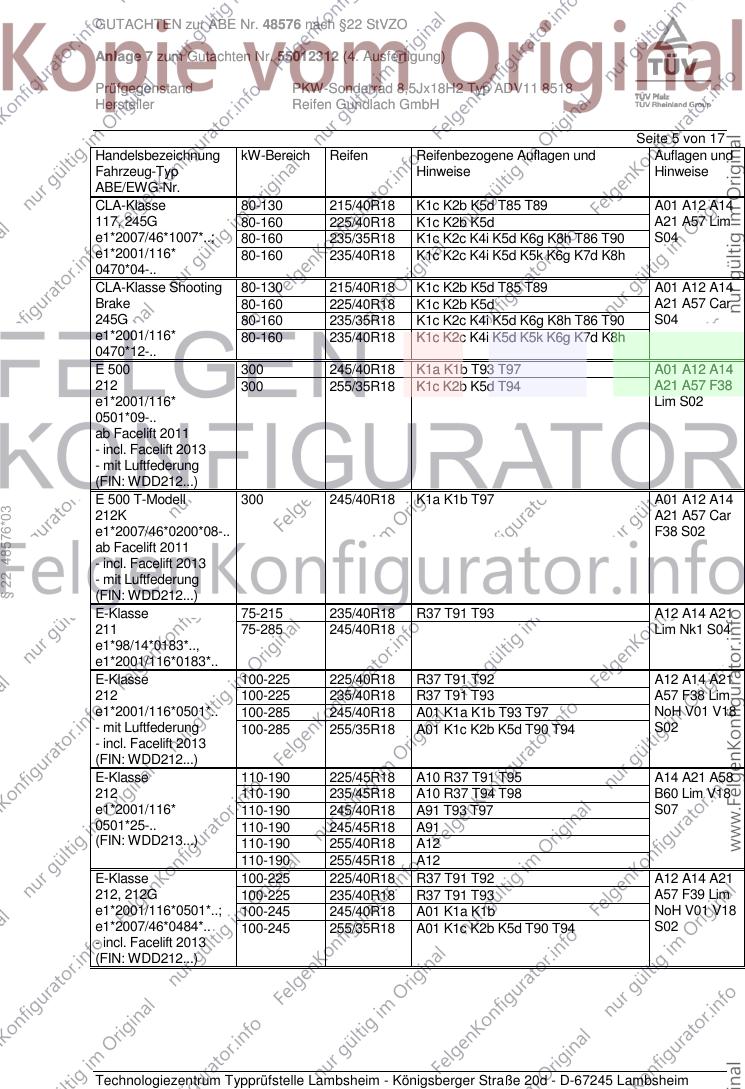

GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A14
117, 245G 80-160 225/40R18 K1c K2b K5d A21 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-..
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A14
Brake 80-160 225/40R18 K1c K2b K5d A21 A57 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-..
E 500 300 245/40R18 K1a K1b T93 T97 A01 A12 A14
212 300 255/35R18 K1c K2b K5d T94 A21 A57 F38
e1*2001/116* Lim S02
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E 500 T-Modell 300 245/40R18 K1a K1b T97 A01 A12 A14
§ 22 48576*03
212K A21 A57 Car
e1*2007/46*0200*08-.. F38 S02
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 75-215 235/40R18 R37 T91 T93 A12 A14 A21
211 75-285 245/40R18 Lim Nk1 S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 225/40R18 R37 T91 T92 A12 A14 A21
212 100-225 235/40R18 R37 T91 T93 A57 F38 Lim
e1*2001/116*0501*.. 100-285 245/40R18 A01 K1a K1b T93 T97 NoH V01 V18
- mit Luftfederung 100-285 255/35R18 A01 K1c K2b K5d T90 T94 S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A14 A21 A58
212 110-190 235/45R18 A10 R37 T94 T98 B60 Lim V18
e1*2001/116* 110-190 245/40R18 A91 T93 T97 S07
0501*25-.. 110-190 245/45R18 A91
(FIN: WDD213...) 110-190 255/40R18 A12
110-190 255/45R18 A12
E-Klasse 100-225 225/40R18 R37 T91 T92 A12 A14 A21
212, 212G 100-225 235/40R18 R37 T91 T93 A57 F39 Lim
e1*2001/116*0501*..; 100-245 245/40R18 A01 K1a K1b NoH V01 V18
e1*2007/46*0484*.. 100-245 255/35R18 A01 K1c K2b K5d T90 T94 S02
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-143 225/45R18 A10 R37 T95 A14 A21 A56
212 120-143 235/45R18 A10 R37 T94 T98 B60 Lim V18
e1*2001/116* 120-143 245/40R18 A91 T93 T97 S07
0501*25-.. 120-143 245/45R18 A91
(FIN: WDD213...) 120-143 255/40R18 A12
120-143 255/45R18 A12
E-Klasse Cabrio 120-245 235/40R18 A12 A14 A21
207 120-245 245/35R18 A01 K1c K2b T89 T92 A58 Cbo F39
e1*2001/116*0502*.. 120-285 235/40R18 M+S V18 S04
(FIN: WDD207...) 120-285 235/40R18 R02
120-285 255/35R18 A01 K2b K4k R03
E-Klasse Coupé 120-225 215/40R18 A32 R37 T89 A14 A21 A58
207 120-225 225/40R18 A12 R37 T88 T89 Cpe F39 V18
e1*2001/116*0502*.. 120-225 235/35R18 A12 R37 T90 S04
(FIN: WDD207...) 120-225 245/35R18 A01 A12 K1c K2b T88 T89
120-285 235/40R18 A12
120-285 255/35R18 A01 A12 K2b K4k R03
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A12 A14 A21
211K 100-285 245/40R18 T97 Car Nk1 S04
§ 22 48576*03
e1*2001/116*0213*..
E-Klasse T-Modell 100-215 235/40R18 R37 T95 X77 A12 A14 A21
212 K 100-245 245/40R18 A01 K1a K1b T97 A57 Car F42
e1*2007/46*0200*.. NoH S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 NoD R37 T95 X77 A12 A14 A21
212 K 100 - 285 245/40R18 A01 K1a K1b T97 A57 Car F38
e1*2007/46*0200*.. NoH S02
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 A14 A21 A58
R1ES 110-190 235/45R18 A10 R37 T94 T98 B60 Car KOV
e1*2007/46*1560*.. 110-190 245/40R18 A91 T97 X77 V18 S07
(FIN: WDD213...) 110-190 245/45R18 A91 T00 T96
110-190 255/40R18 A12 T95 T99
110-190 255/45R18 A12
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 A14 A21 A56
4matic 135, 143 235/45R18 A10 R37 T98 X77 B60 Car KOV
R1ES 135, 143 245/40R18 A91 T97 X77 V18 S07
e1*2007/46*1560*.. 135, 143 245/45R18 A91 T00 T96
(FIN: WDD213...) 135, 143 255/40R18 A12
135, 143 255/45R18 A12
GLA 45 AMG 4matic 265, 280 235/45R18 M+S A12 A14 A21
245G, -/AMG 265, 280 235/50R18 A01 K2b K6v M+S A56 S04
e1*2001/116*0470*..; 265, 280 245/45R18 A01 K2b K6v M+S
e1*2007/46*1207*.. 265, 280 255/45R18 A01 K2b K6v M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 235/45R18 A12 A14 A21
245G 80-155 235/50R18 A01 K1b K2b K6v A57 Flh S04
e1*2001/116* 80-155 245/45R18 A01 K1b K2b K6v
0470*06-.. 80-155 255/45R18 A01 K1b K2b K6v
GLE-Klasse 150-190 235/60R18 R37 160 A12 A14 A21
166 150-190 245/60R18 A01 K2b R37 160 A56 B03 ML8
e1*2007/46* 150-245 255/55R18 A01 K1b K2b 160 NBF S11
0598*16-... 150-245 285/50R18 A01 K1c K2c K4h K6d 160
(FIN: WDC1660...)
GLK-Klasse 100-225 235/50R18 K1b A01 A12 A14
204X 100-225 235/55R18 K1b A21 S03
e1*2001/116*
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/55R18 A01 K2b KOV 160 A12 A14 A21
163 110-173 255/55R18 KMV 160 B03 V18 S08
e1*96/79*0083*.. 110-215 255/55R18 A01 K2b KOV M+S 160
110-215 285/50R18 A01 K1a K2c KOV 160
110-215 285/50R18 A01 K2b KMV 160
§ 22 48576*03
110-255 255/55R18 KMV M+S 160
M-Klasse 140-200 235/60R18 K1b R37 160 A01 A12 A14
164 140-225 255/55R18 K1c 160 A21 F38 S07
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-200 235/60R18 K1a K1b R37 160 A01 A12 A14
164 140-225 255/55R18 K1c K2b 160 A21 F39 S07
e1*2001/116*0315*..
- ohne Luftfederung
M-Klasse 150-190 235/60R18 K2b R37 160 A01 A12 A14
166 150-190 245/60R18 K2b R37 160 A21 A56 B03
e1*2007/46*0598*00- 150-245 255/55R18 K1a K1b K2b 160 ML8 NBF S07
15 150-245 285/50R18 K1c K2c K4h K6d 160
R-Klasse 140-225 235/55R18 A01 K1c K2c R37 T00 T04 160 A12 A14 A21
251 140-225 235/60R18 A01 K1c K2c R37 160 S07
e1*2001/116*0341*.. 140-225 255/50R18 A01 K1c K2c R37 160
140-225 255/55R18 A01 K1c K2c 160
S-Klasse 145-368 245/45R18 R35 A12 A14 A21
220 A61 B03 NBF
e1*97/27*0099*.. S07
S-Klasse 150-285 235/50R18 A12 R37 A14 A21 Nk1
221 150-285 245/45R18 A32 R37 T96 V00 VS8 S07
e1*2001/116*0335*.. 150-320 255/45R18 A12
(FIN: WDD221...) 150-320 275/45R18 A12 R03
150-380 255/45R18 A12 M+S
SLK / SLC -Klasse 115-225 225/40R18 A12 A14 A21
172 115-225 235/35R18 V18 S04
e1*2007/46*0548*.. 115-225 245/35R18 A01 K2b R03
115-225 245/35R18 R03 SP2
115-225 255/35R18 A01 K2b R03
115-225 255/35R18 R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K44 T97 A21 K56 S09
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito 100-140 235/45R18 K1a K1b K2b K5k T98 160 A01 A12 A14
639/2, 639/4 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97 A21 A58 AHa
e1*2007/46* 160 S10
0457*09-.. 100-140 245/45R18 K1c K2b K5d K5i K5l T00 T96 160
e1*2007/46* 100-140 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
0458*08-.. T04 160
(FIN: WDF447...) 100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 160
nur Heckantrieb 100-140 265/45R18 G90 K1c K2c K5d K5i K5l K6r T01
160
V-Klasse/Vito 65, 84 235/45R18 K1a K1b K2b K5k T98 160 A01 A12 A14
639/2, 639/4 65, 84 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97 A21 A58 AFa
e1*2007/46* 160 S10
0457*09-.. 65, 84 245/45R18 K1c K2b K5d K5i K5l T00 T96 160
e1*2007/46* 65, 84 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
§ 22 48576*03
0458*08-.. T04 160
(FIN: WDF447...) 65, 84 255/45R18 K1c K2c K5d K5i K5l T03 T99 160
nur Frontantrieb 65, 84 265/45R18 G90 K1c K2c K5d K5i K5l K6r T01
160
V-Klasse/Vito 4matic 100-140 235/45R18 K1a K1b K2b K5k T98 160 A01 A12 A14
639/2, 639/5 100-140 235/50R18 G90 K1c K2c K5d K5i K5l T01 T97 A21 A56 S10
e1*2007/46* 160
0457*09-.. 100-140 245/45R18 K1c K2b K5d K5i K5l T00 T96 160
e1*2007/46* 100-140 245/50R18 G90 K1c K2c K5d K5i K5l K6r T00
0459*06-.. T04 160
(FIN: WDF447...) 100-140 255/45R18 K1c K2c K5d K5i K5l T03 T99 160
nur Allradantrieb 100-140 265/45R18 G90 K1c K2c K5d K5i K5l K6r T01
160
Vito 58-105 235/45R18 K1c K2c K42 K44 T94 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K44 T97 A21 K56 S09
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 T94 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K44 T97 A21 K56 S09
K 393

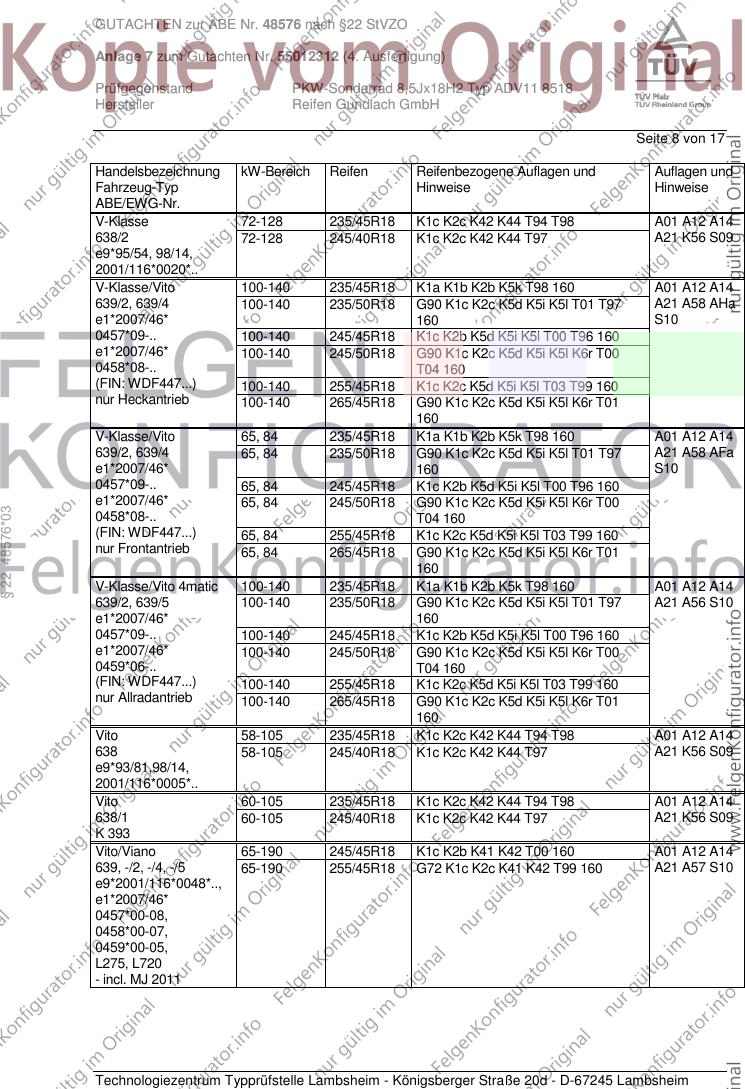

Vito/Viano 65-190 245/45R18 K1c K2b K41 K42 T00 160 A01 A12 A14
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2c K41 K42 T99 160 A21 A57 S10
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 9 von 17

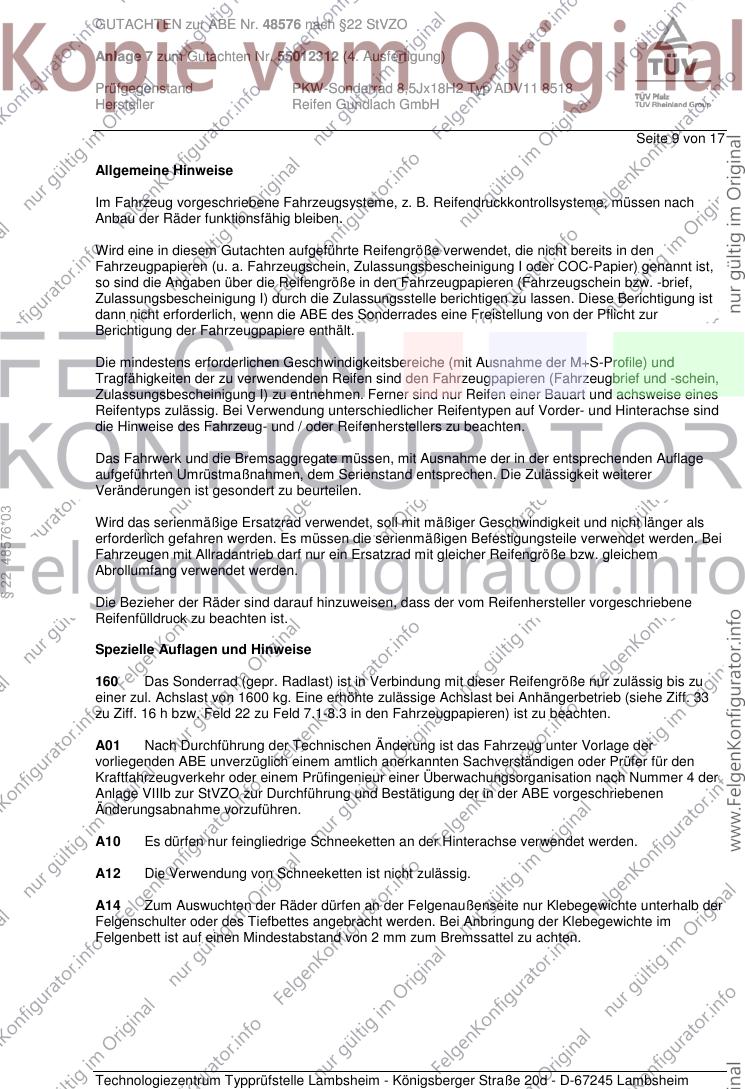

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 48576*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 10 von 17

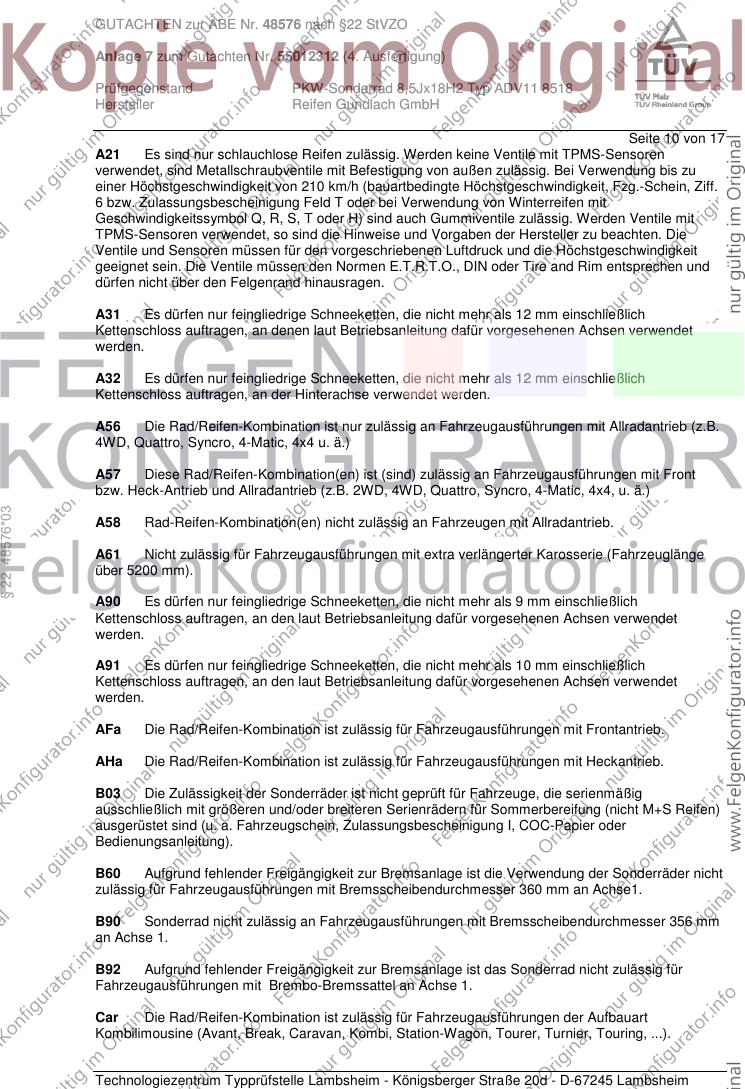

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§ 22 48576*03
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 11 von 17

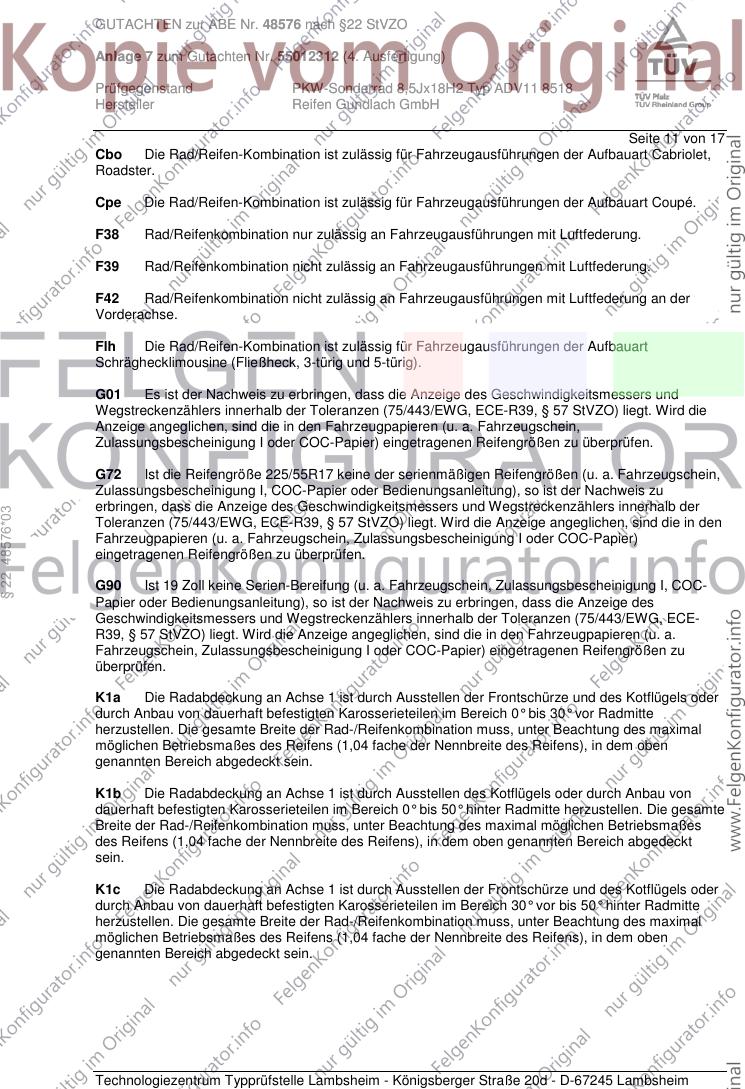

Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
§ 22 48576*03
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 12 von 17

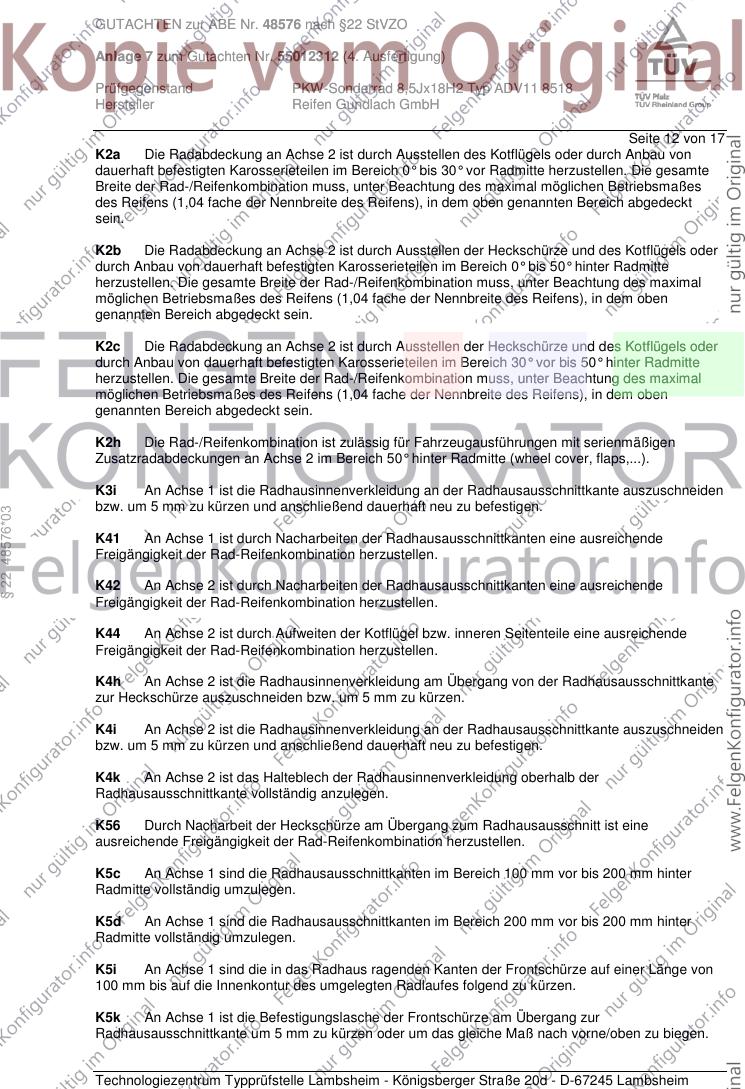

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
§ 22 48576*03
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 13 von 17

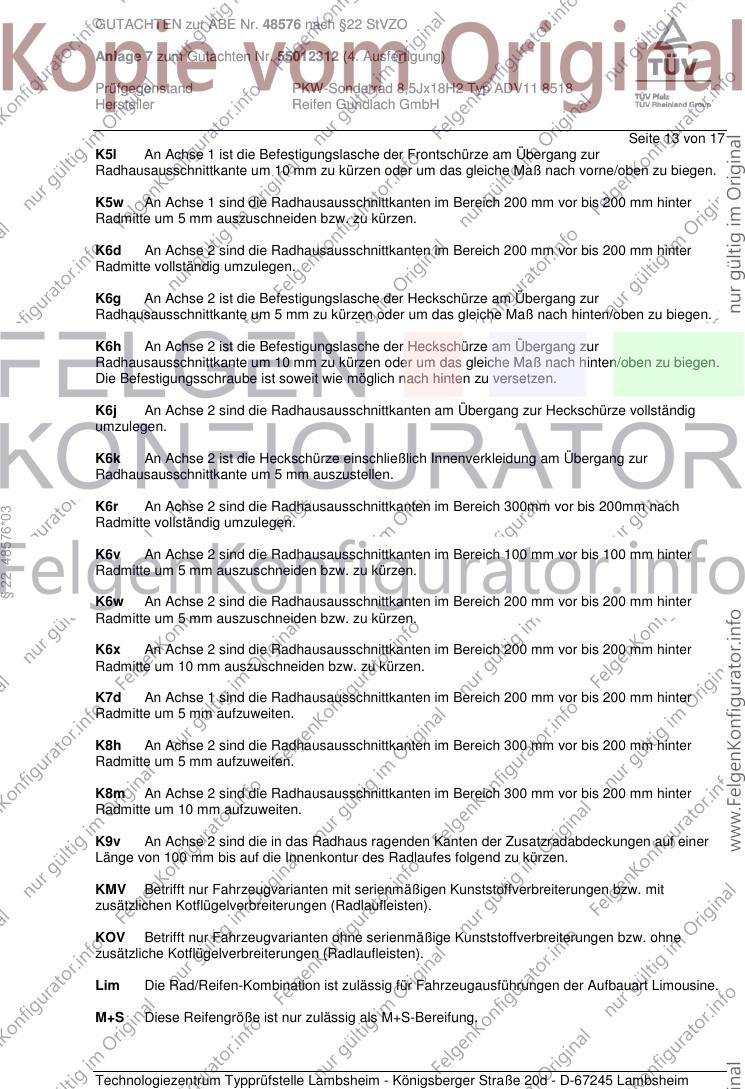

K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
§ 22 48576*03
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 14 von 17
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML8 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser von max.
350 mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
§ 22 48576*03
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 15 von 17
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
§ 22 48576*03
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 16 von 17
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
§ 22 48576*03
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55012312 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 17 von 17

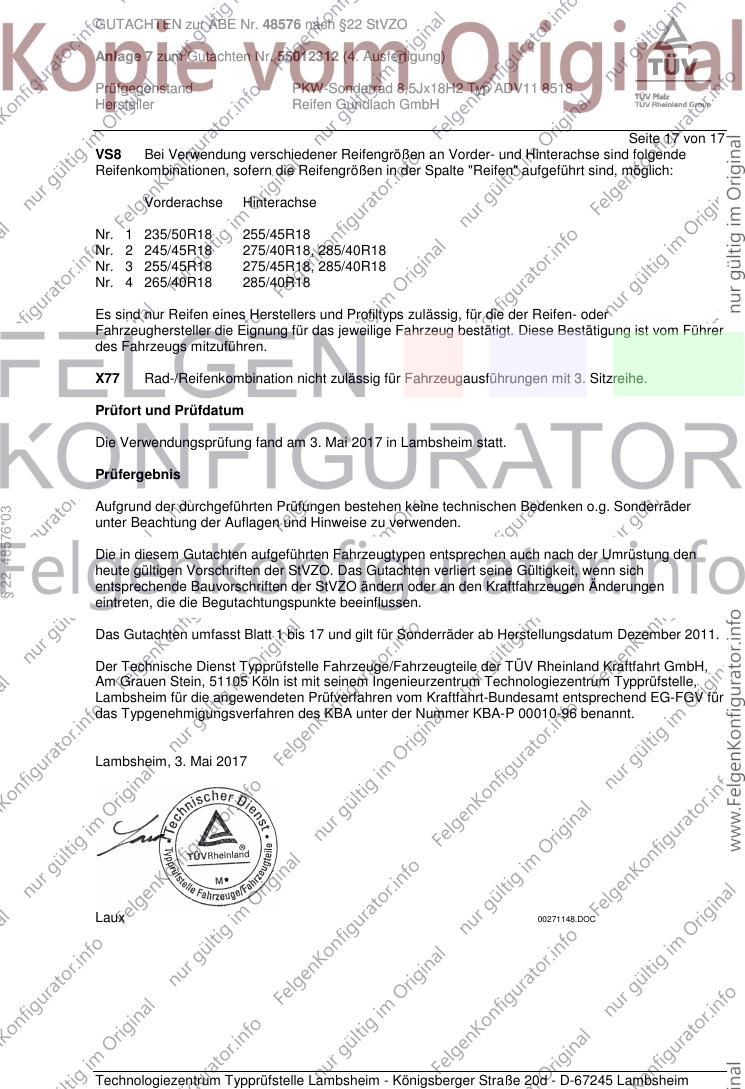

VS8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/50R18 255/45R18
Nr. 2 245/45R18 275/40R18, 285/40R18
Nr. 3 255/45R18 275/45R18, 285/40R18
Nr. 4 265/40R18 285/40R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Mai 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
§ 22 48576*03
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Mai 2017
Laux 00271148.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
