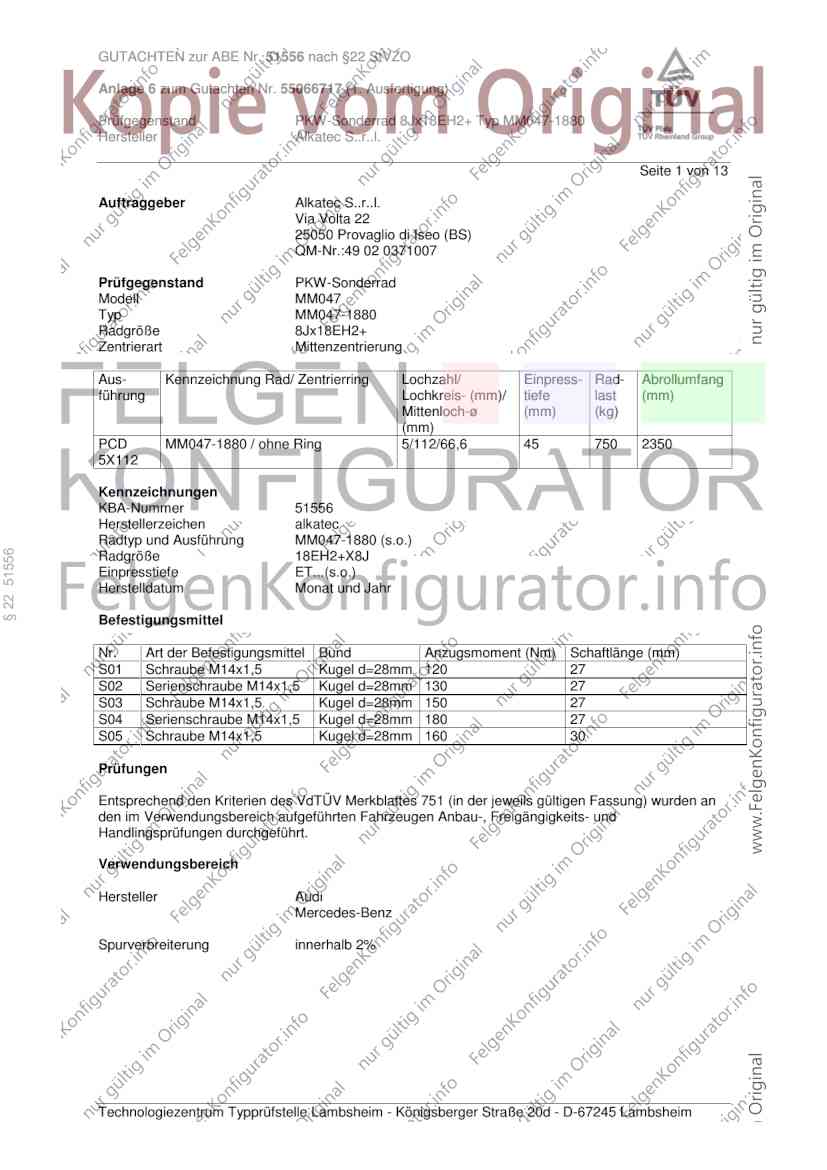

GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 1 von 13
Auftraggeber Alkatec S..r..l.
Via Volta 22
25050 Provaglio di Iseo (BS)
QM-Nr.:49 02 0371007
Prüfgegenstand PKW-Sonderrad
Modell MM047
Typ MM047-1880
Radgröße 8Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD MM047-1880 / ohne Ring 5/112/66,6 45 750 2350
5X112
Kennzeichnungen
KBA-Nummer 51556
Herstellerzeichen alkatec
Radtyp und Ausführung MM047-1880 (s.o.)
§ 22 51556
Radgröße 18EH2+X8J
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel d=28mm 120 27
S02 Serienschraube M14x1,5 Kugel d=28mm 130 27
S03 Schraube M14x1,5 Kugel d=28mm 150 27
S04 Serienschraube M14x1,5 Kugel d=28mm 180 27
S05 Schraube M14x1,5 Kugel d=28mm 160 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 2 von 13

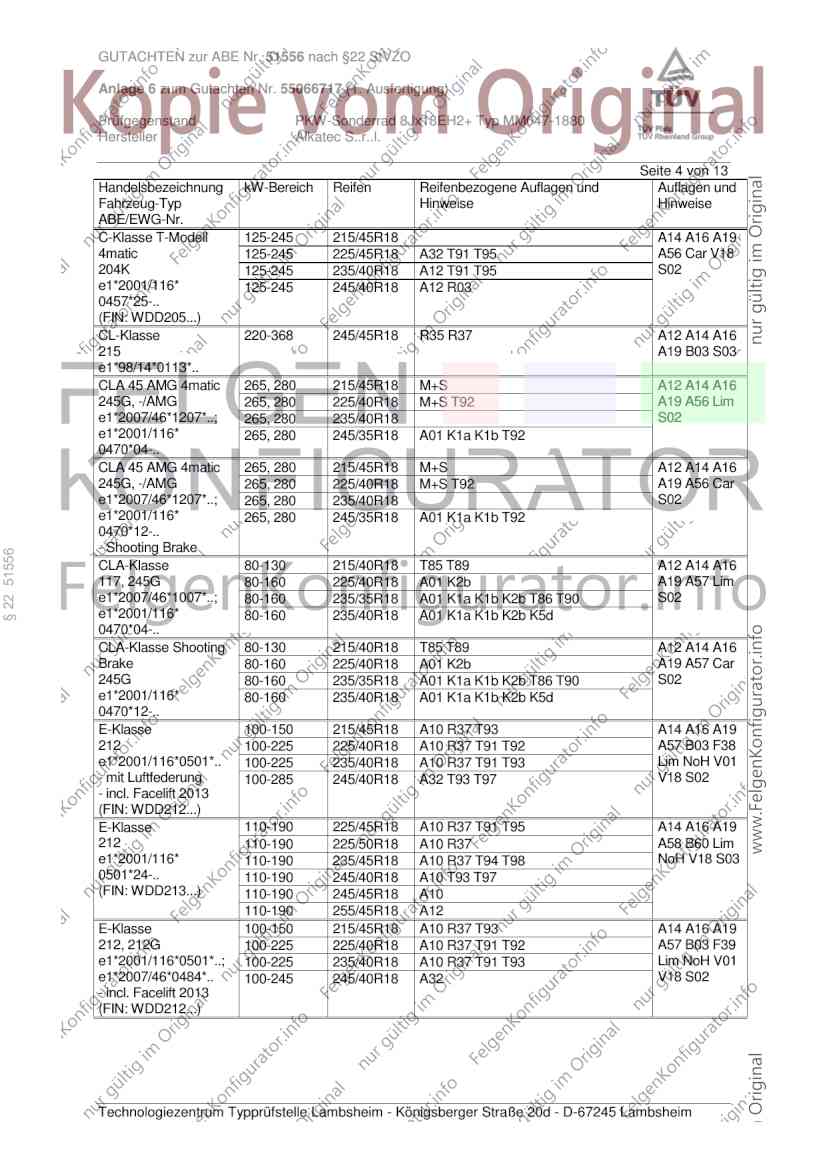

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A14 A16 A19
B8, B81 88-140 215/45R18 A13 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 A33 R37 T91 T95 S01
0430*00-41; 88-195 235/40R18 A12 R37
e13*2007/46*1084*.. 88-200 225/45R18 A33 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A6 / A6 Avant 100-200 225/50R18 T95 T99 A12 A14 A16
4G, 4G1 100-200 235/50R18 A19 A57 Car
e1*2007/46*0436*..; 100-200 245/45R18 T00 T96 Lim NA1 S01
e13*2007/46*1147*.. 100-200 255/45R18
- incl. Facelift 2014
Audi S4 245 225/45R18 A33 M+S T91 T95 A14 A16 A19
B8, B81 245 235/40R18 A12 M+S T91 T93 Car Lim S01
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A12 A14
§ 22 51556
169 60-142 225/35R18 K14 K1c K2b K41 K42 T83 T87 A16 A19 S02
e1*2001/116*0288*..
A-Klasse 66-135 215/40R18 T85 T89 A12 A14 A16
176, 245G 66-160 225/40R18 A01 K2b A19 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 A01 K1a K2b T86 T90 V00 V18 S02
e1*2001/116* 66-160 235/40R18 A01 K1a K2b K5d
0470*04-.. 66-160 245/35R18 A01 K1c K2b K5d
A45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A16
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A19 A56 Flh
e1*2007/46*0928*..; 265, 280 235/40R18 S02
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1a K1b T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A16
245 70-142 215/40R18 A19 S02
e1*2001/116*0314*.. 70-142 225/35R18 A01 K42 T83 T87
70-142 225/40R18 A01 K42
B-Klasse 66-135 215/40R18 K2b T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K2b A16 A19 A57
e1*2007/46*0751*..; 66-155 235/35R18 K1a K1b K2b T86 T90 NoE S02
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A14 A16
245G 65 (132) 225/40R18 T92 A19 A58 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 KMV S02
(28kWh-Batterie) 65 (132) 235/40R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.

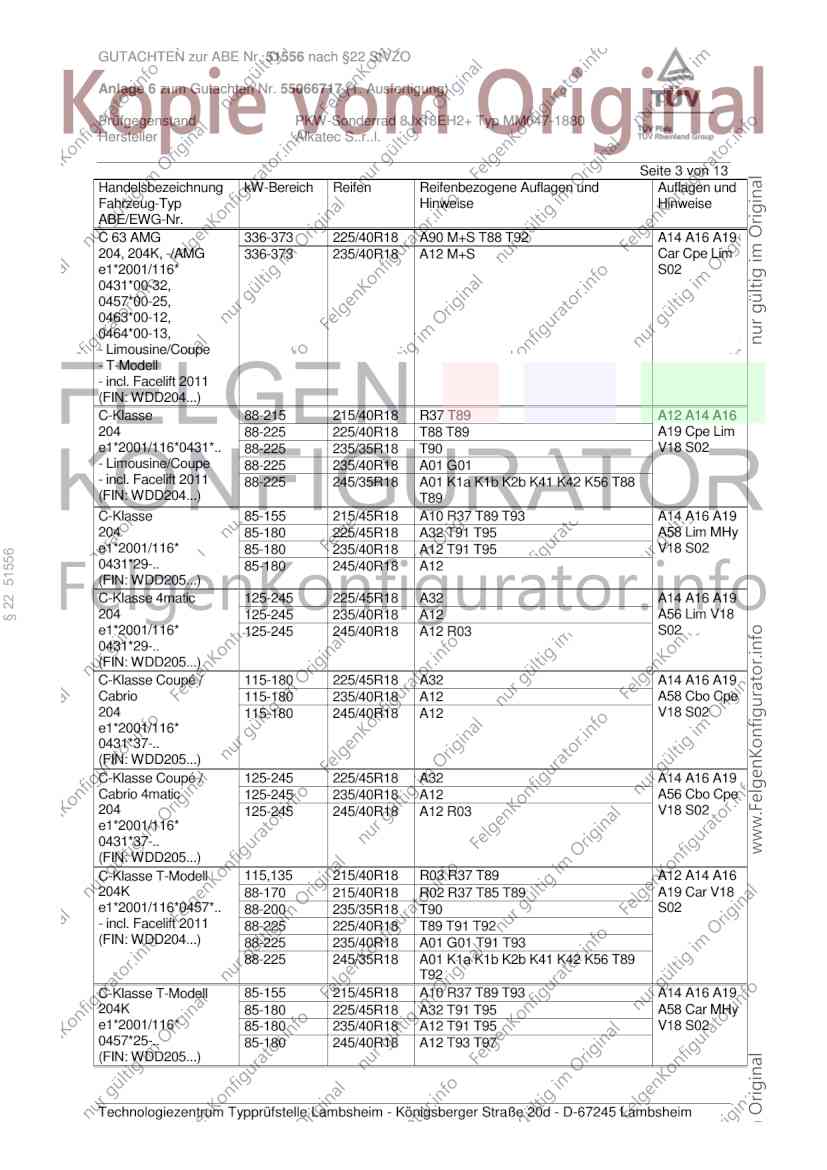

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 225/40R18 A90 M+S T88 T92 A14 A16 A19
204, 204K, -/AMG 336-373 235/40R18 A12 M+S Car Cpe Lim
e1*2001/116* S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A16
204 88-225 225/40R18 T88 T89 A19 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 T90 V18 S02
- Limousine/Coupe 88-225 235/40R18 A01 G01
- incl. Facelift 2011 88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T88
(FIN: WDD204...) T89
C-Klasse 85-155 215/45R18 A10 R37 T89 T93 A14 A16 A19
204 85-180 225/45R18 A32 T91 T95 A58 Lim MHy
e1*2001/116* 85-180 235/40R18 A12 T91 T95 V18 S02
§ 22 51556
0431*29-.. 85-180 245/40R18 A12
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 A32 A14 A16 A19
204 125-245 235/40R18 A12 A56 Lim V18
e1*2001/116* 125-245 245/40R18 A12 R03 S02
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 A32 A14 A16 A19
Cabrio 115-180 235/40R18 A12 A58 Cbo Cpe
204 115-180 245/40R18 A12 V18 S02
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 A32 A14 A16 A19
Cabrio 4matic 125-245 235/40R18 A12 A56 Cbo Cpe
204 125-245 245/40R18 A12 R03 V18 S02
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A16
204K 88-170 215/40R18 R02 R37 T85 T89 A19 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 T90 S02
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 T91 T93
88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T89
T92
C-Klasse T-Modell 85-155 215/45R18 A10 R37 T89 T93 A14 A16 A19
204K 85-180 225/45R18 A32 T91 T95 A58 Car MHy
e1*2001/116* 85-180 235/40R18 A12 T91 T95 V18 S02
0457*25-.. 85-180 245/40R18 A12 T93 T97
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 215/45R18 A14 A16 A19
4matic 125-245 225/45R18 A32 T91 T95 A56 Car V18
204K 125-245 235/40R18 A12 T91 T95 S02
e1*2001/116* 125-245 245/40R18 A12 R03
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R35 R37 A12 A14 A16
215 A19 B03 S03
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A16
245G, -/AMG 265, 280 225/40R18 M+S T92 A19 A56 Lim
e1*2007/46*1207*..; 265, 280 235/40R18 S02
e1*2001/116* 265, 280 245/35R18 A01 K1a K1b T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A16
245G, -/AMG 265, 280 225/40R18 M+S T92 A19 A56 Car
e1*2007/46*1207*..; 265, 280 235/40R18 S02
e1*2001/116* 265, 280 245/35R18 A01 K1a K1b T92
0470*12-..
- Shooting Brake
§ 22 51556
CLA-Klasse 80-130 215/40R18 T85 T89 A12 A14 A16
117, 245G 80-160 225/40R18 A01 K2b A19 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 A01 K1a K1b K2b T86 T90 S02
e1*2001/116* 80-160 235/40R18 A01 K1a K1b K2b K5d
0470*04-..
CLA-Klasse Shooting 80-130 215/40R18 T85 T89 A12 A14 A16
Brake 80-160 225/40R18 A01 K2b A19 A57 Car
245G 80-160 235/35R18 A01 K1a K1b K2b T86 T90 S02
e1*2001/116* 80-160 235/40R18 A01 K1a K1b K2b K5d
0470*12-..
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A16 A19
212 100-225 225/40R18 A10 R37 T91 T92 A57 B03 F38
e1*2001/116*0501*.. 100-225 235/40R18 A10 R37 T91 T93 Lim NoH V01
- mit Luftfederung 100-285 245/40R18 A32 T93 T97 V18 S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A14 A16 A19
212 110-190 225/50R18 A10 R37 A58 B60 Lim
e1*2001/116* 110-190 235/45R18 A10 R37 T94 T98 NoH V18 S03
0501*24-.. 110-190 245/40R18 A10 T93 T97
(FIN: WDD213...) 110-190 245/45R18 A10
110-190 255/45R18 A12
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A16 A19
212, 212G 100-225 225/40R18 A10 R37 T91 T92 A57 B03 F39
e1*2001/116*0501*..; 100-225 235/40R18 A10 R37 T91 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/40R18 A32 V18 S02
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

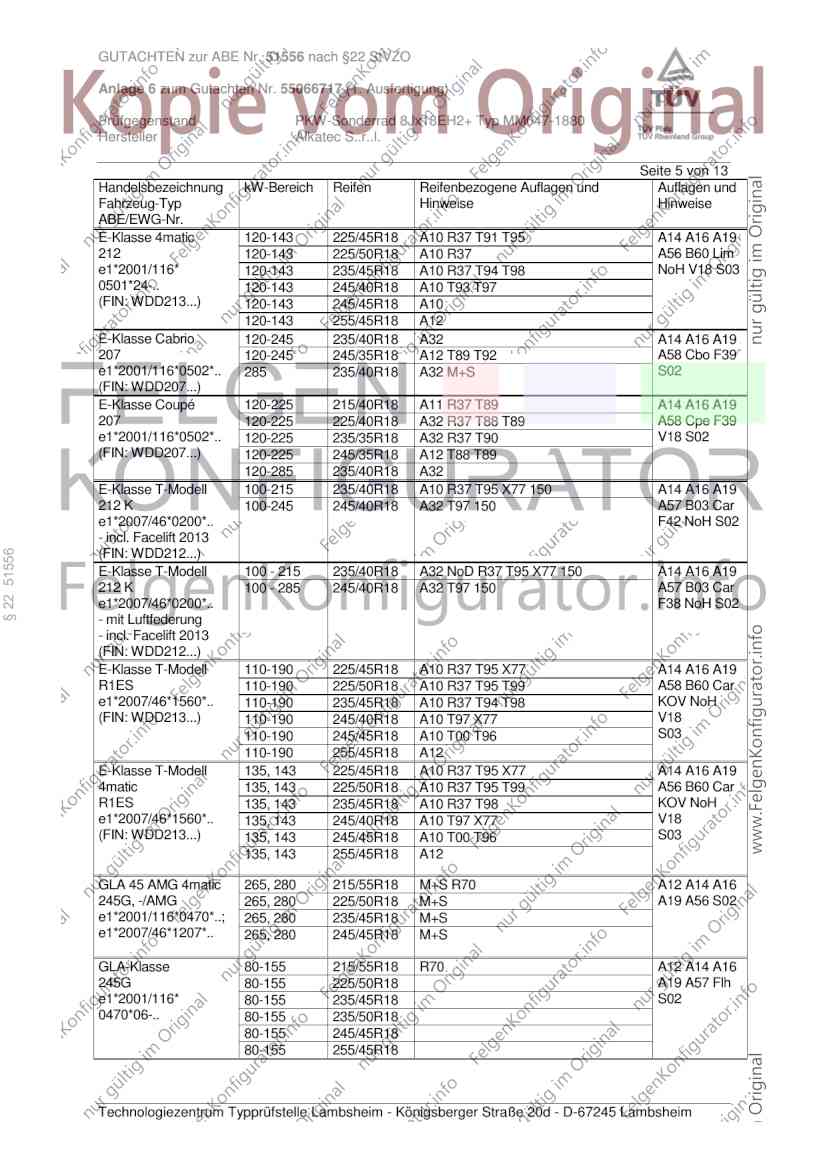

GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-143 225/45R18 A10 R37 T91 T95 A14 A16 A19
212 120-143 225/50R18 A10 R37 A56 B60 Lim
e1*2001/116* 120-143 235/45R18 A10 R37 T94 T98 NoH V18 S03
0501*24-.. 120-143 245/40R18 A10 T93 T97
(FIN: WDD213...) 120-143 245/45R18 A10
120-143 255/45R18 A12
E-Klasse Cabrio 120-245 235/40R18 A32 A14 A16 A19
207 120-245 245/35R18 A12 T89 T92 A58 Cbo F39
e1*2001/116*0502*.. 285 235/40R18 A32 M+S S02
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 A11 R37 T89 A14 A16 A19
207 120-225 225/40R18 A32 R37 T88 T89 A58 Cpe F39
e1*2001/116*0502*.. 120-225 235/35R18 A32 R37 T90 V18 S02
(FIN: WDD207...) 120-225 245/35R18 A12 T88 T89
120-285 235/40R18 A32
E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 150 A14 A16 A19
212 K 100-245 245/40R18 A32 T97 150 A57 B03 Car
e1*2007/46*0200*.. F42 NoH S02
- incl. Facelift 2013
(FIN: WDD212...)
§ 22 51556
E-Klasse T-Modell 100 - 215 235/40R18 A32 NoD R37 T95 X77 150 A14 A16 A19
212 K 100 - 285 245/40R18 A32 T97 150 A57 B03 Car
e1*2007/46*0200*.. F38 NoH S02
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 A14 A16 A19
R1ES 110-190 225/50R18 A10 R37 T95 T99 A58 B60 Car
e1*2007/46*1560*.. 110-190 235/45R18 A10 R37 T94 T98 KOV NoH
(FIN: WDD213...) 110-190 245/40R18 A10 T97 X77 V18
110-190 245/45R18 A10 T00 T96 S03
110-190 255/45R18 A12
E-Klasse T-Modell 135, 143 225/45R18 A10 R37 T95 X77 A14 A16 A19
4matic 135, 143 225/50R18 A10 R37 T95 T99 A56 B60 Car
R1ES 135, 143 235/45R18 A10 R37 T98 KOV NoH
e1*2007/46*1560*.. 135, 143 245/40R18 A10 T97 X77 V18
(FIN: WDD213...) 135, 143 245/45R18 A10 T00 T96 S03
135, 143 255/45R18 A12
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A14 A16
245G, -/AMG 265, 280 225/50R18 M+S A19 A56 S02
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 245/45R18 M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A16
245G 80-155 225/50R18 A19 A57 Flh
e1*2001/116* 80-155 235/45R18 S02
0470*06-.. 80-155 235/50R18
80-155 245/45R18
80-155 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R18 A31 A14 A16 A19
204X 100-225 235/55R18 A31 S03
e1*2001/116*
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 R35 R37 A12 A14 A16

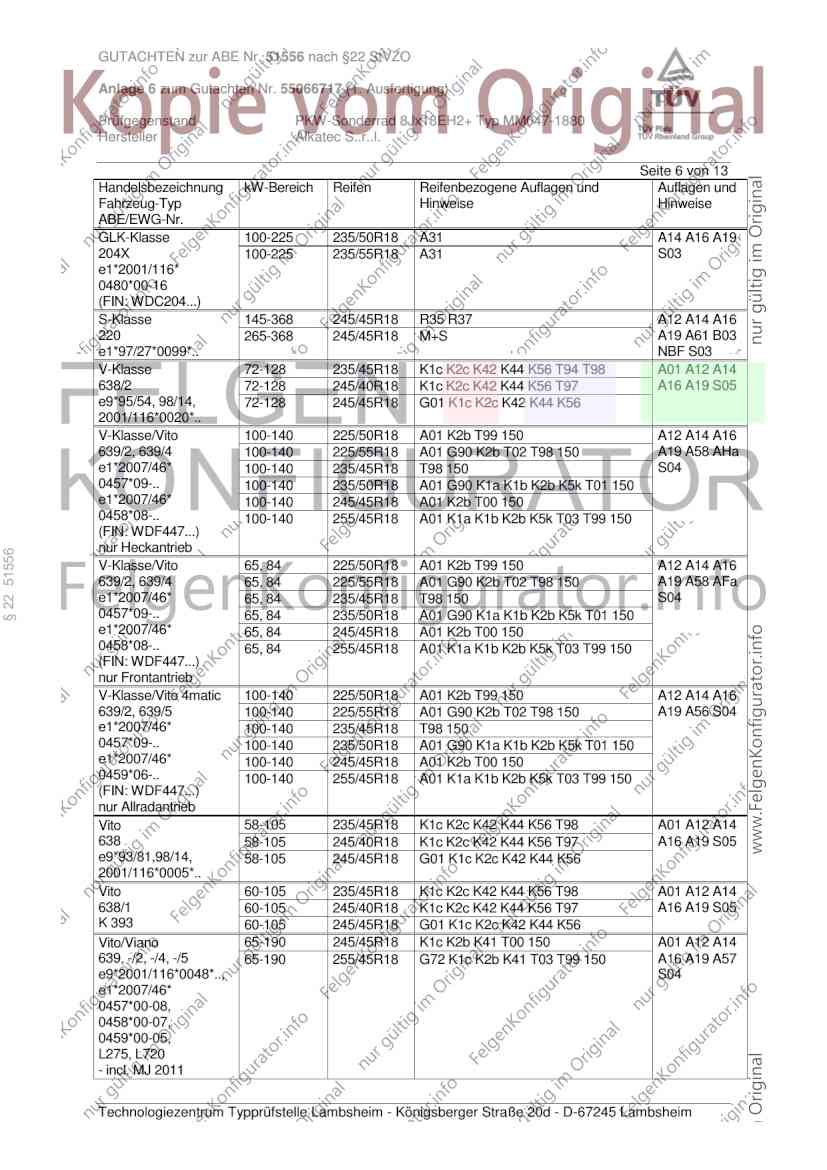

220 265-368 245/45R18 M+S A19 A61 B03
e1*97/27*0099*.. NBF S03
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A16 A19 S05
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0020*..
V-Klasse/Vito 100-140 225/50R18 A01 K2b T99 150 A12 A14 A16
639/2, 639/4 100-140 225/55R18 A01 G90 K2b T02 T98 150 A19 A58 AHa
e1*2007/46* 100-140 235/45R18 T98 150 S04
0457*09-.. 100-140 235/50R18 A01 G90 K1a K1b K2b K5k T01 150
e1*2007/46* 100-140 245/45R18 A01 K2b T00 150
0458*08-.. 100-140 255/45R18 A01 K1a K1b K2b K5k T03 T99 150
(FIN: WDF447...)
nur Heckantrieb
§ 22 51556
V-Klasse/Vito 65, 84 225/50R18 A01 K2b T99 150 A12 A14 A16
639/2, 639/4 65, 84 225/55R18 A01 G90 K2b T02 T98 150 A19 A58 AFa
e1*2007/46* 65, 84 235/45R18 T98 150 S04
0457*09-.. 65, 84 235/50R18 A01 G90 K1a K1b K2b K5k T01 150
e1*2007/46* 65, 84 245/45R18 A01 K2b T00 150
0458*08-.. 65, 84 255/45R18 A01 K1a K1b K2b K5k T03 T99 150
(FIN: WDF447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 225/50R18 A01 K2b T99 150 A12 A14 A16
639/2, 639/5 100-140 225/55R18 A01 G90 K2b T02 T98 150 A19 A56 S04
e1*2007/46* 100-140 235/45R18 T98 150
0457*09-.. 100-140 235/50R18 A01 G90 K1a K1b K2b K5k T01 150
e1*2007/46* 100-140 245/45R18 A01 K2b T00 150
0459*06-.. 100-140 255/45R18 A01 K1a K1b K2b K5k T03 T99 150
(FIN: WDF447...)
nur Allradantrieb
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A16 A19 S05
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A16 A19 S05
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56
Vito/Viano 65-190 245/45R18 K1c K2b K41 T00 150 A01 A12 A14
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2b K41 T03 T99 150 A16 A19 A57
e9*2001/116*0048*.., S04
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 7 von 13

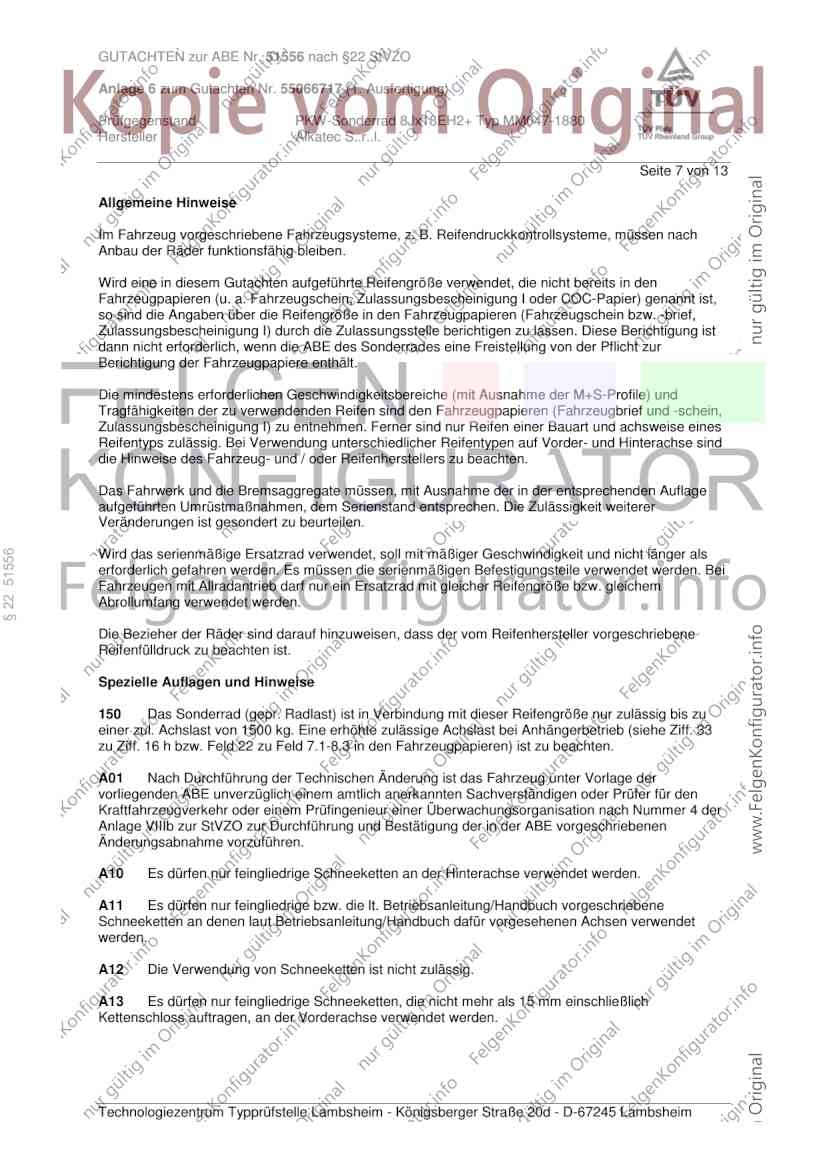

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§ 22 51556
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 8 von 13

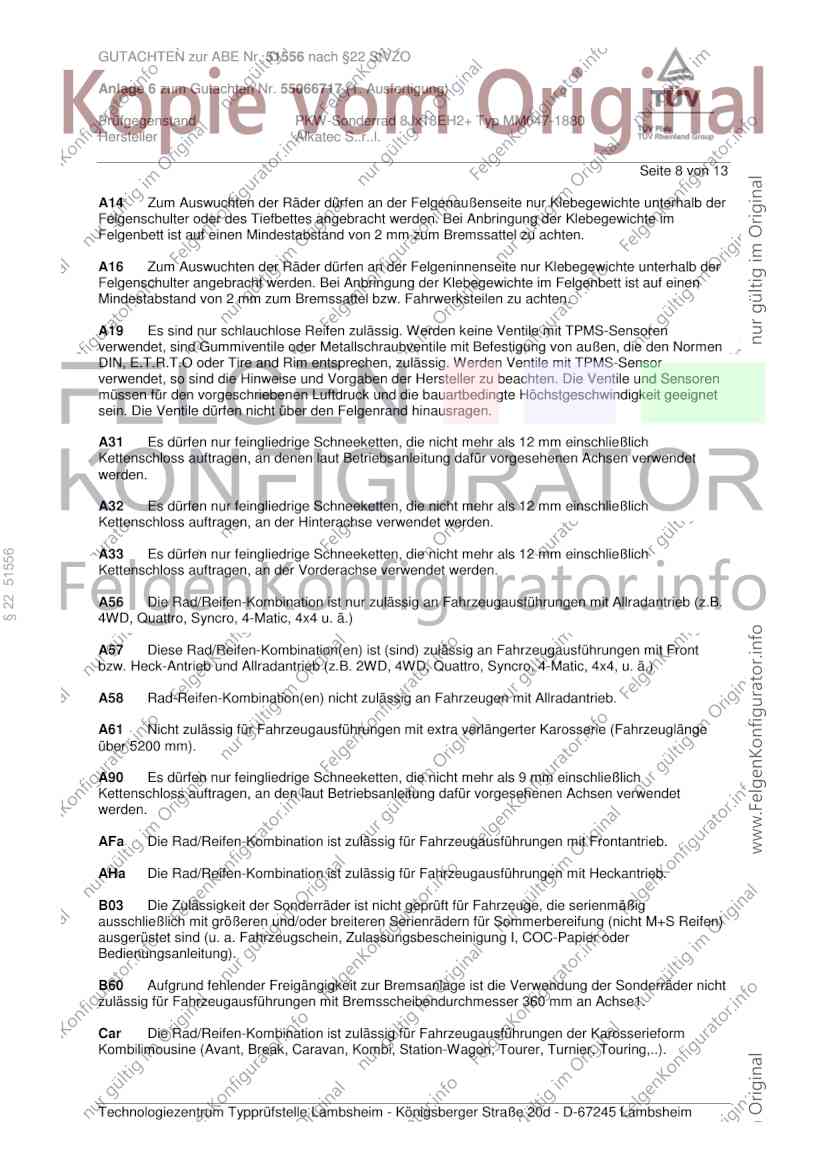

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§ 22 51556
A33
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 9 von 13

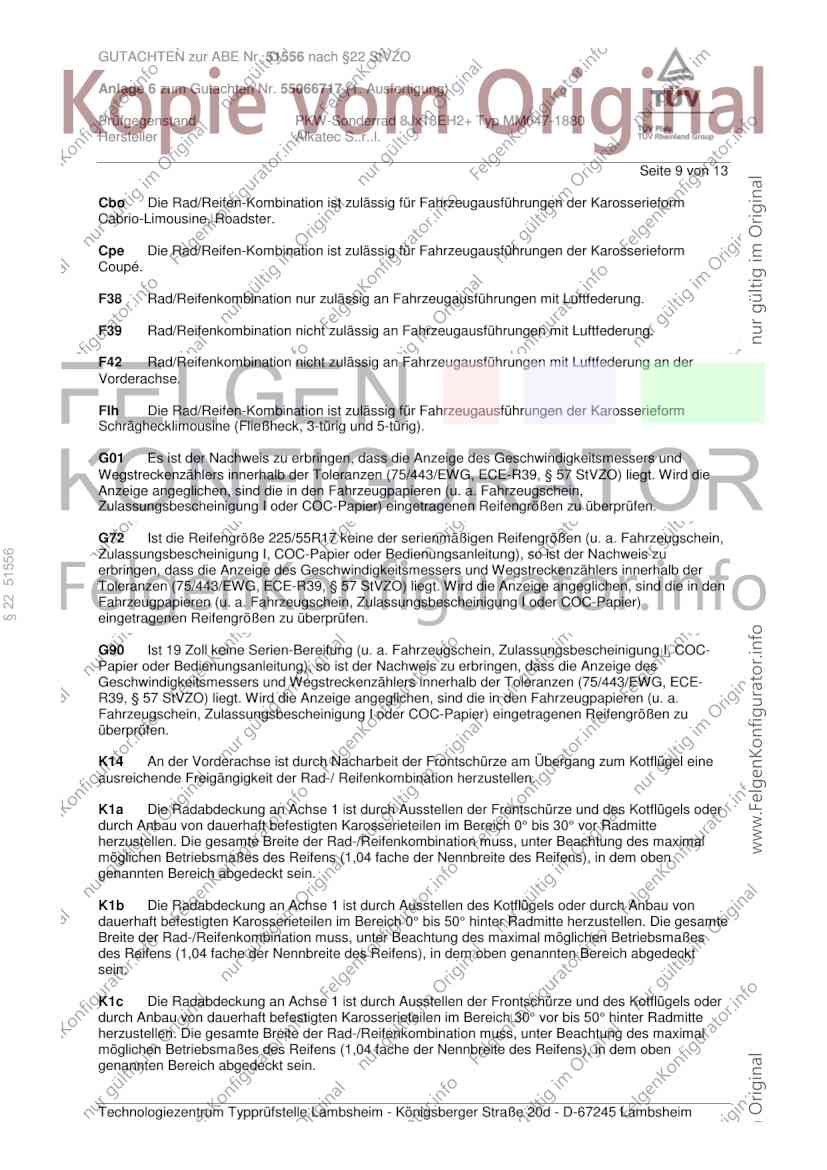

Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
§ 22 51556
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 10 von 13

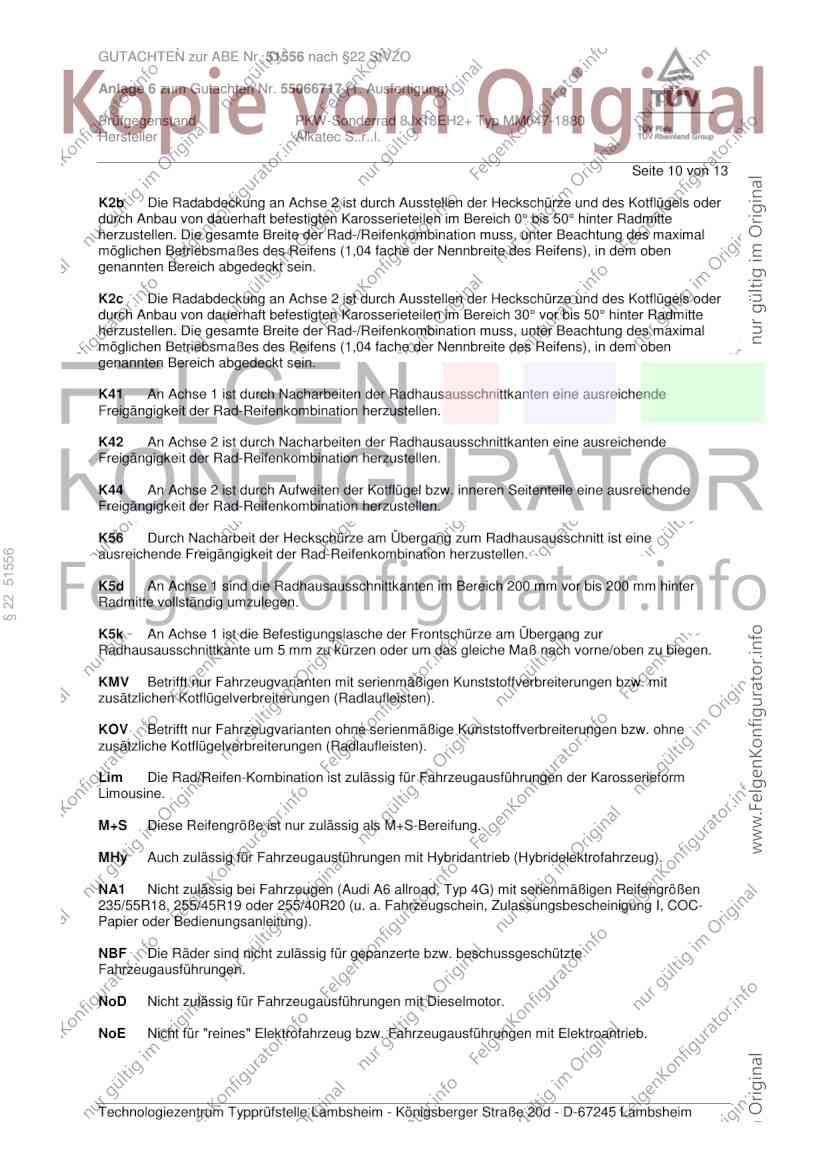

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51556
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 11 von 13
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§ 22 51556
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 12 von 13

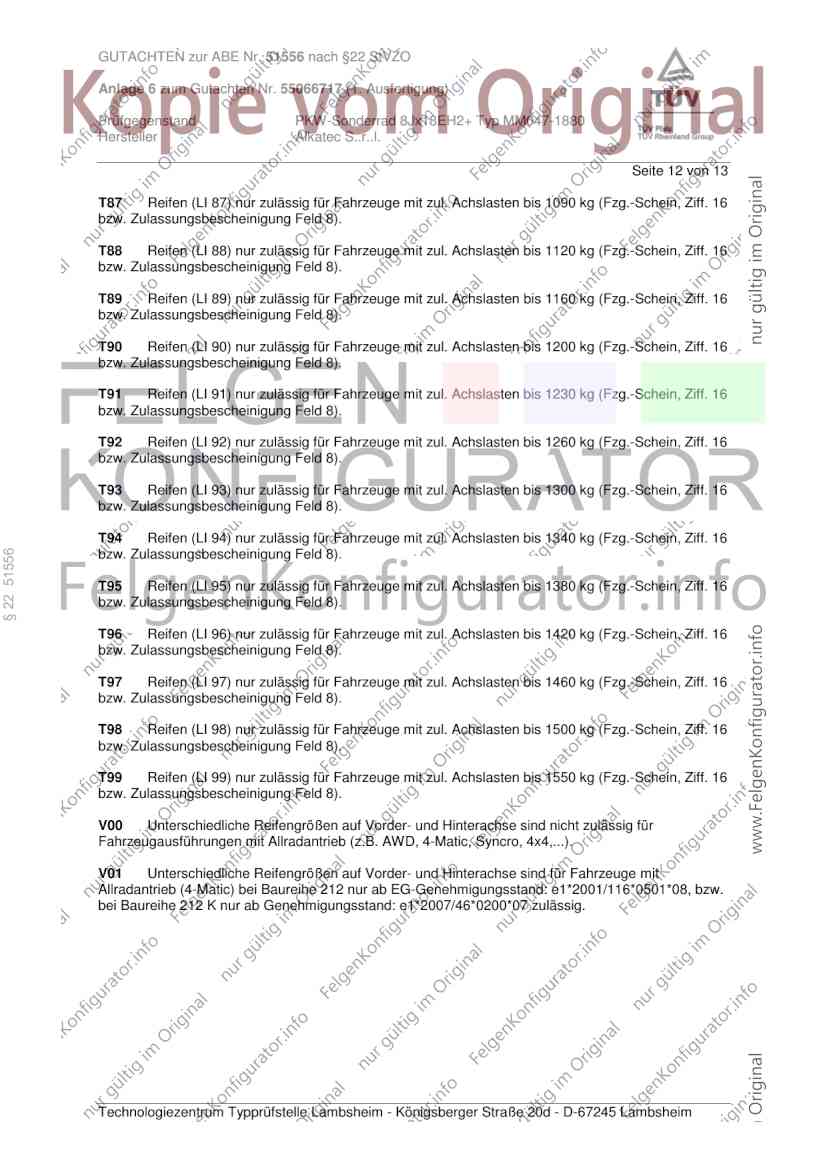

T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51556
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2+ Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 13 von 13

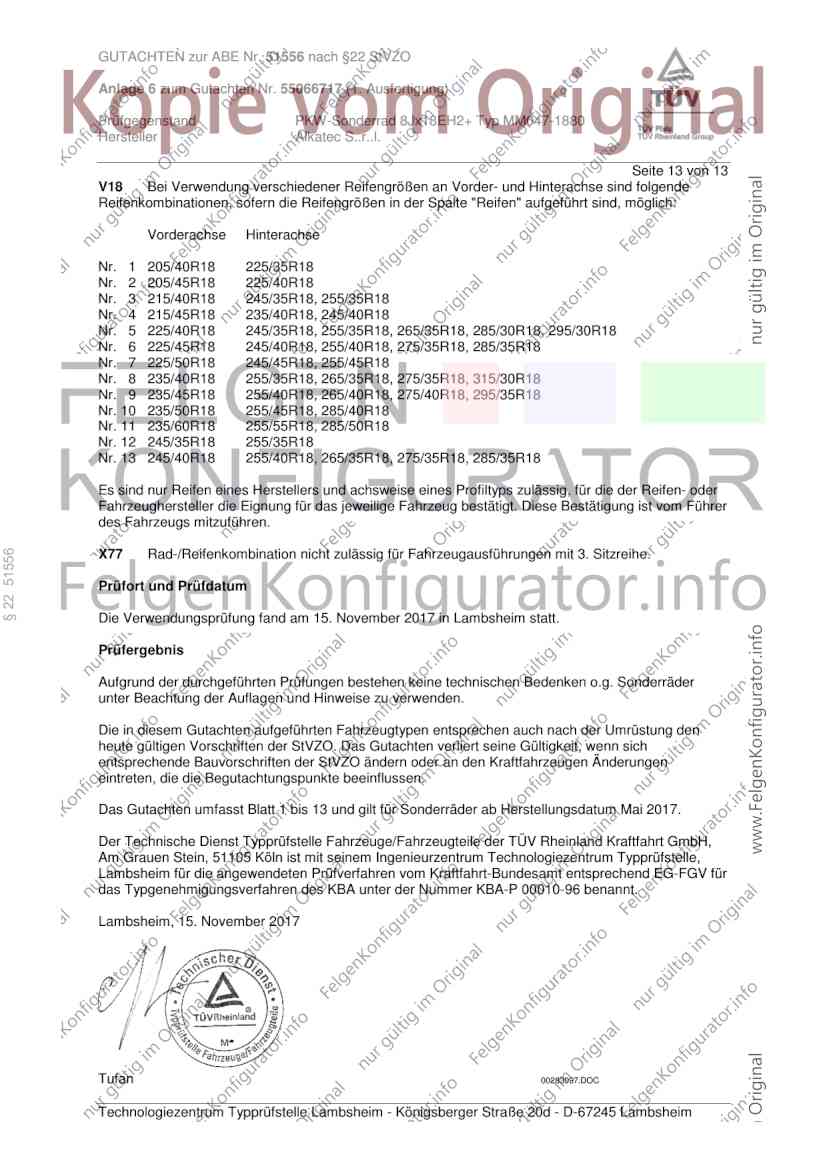

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
§ 22 51556
X77
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. November 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. November 2017
Tufan 00283097.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18EH2+X8J Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 1 von 6
Auftraggeber Alkatec S..r..l.
Via Volta 22
25050 Provaglio di Iseo (BS)
QM-Nr.:49 02 0371007
Prüfgegenstand PKW-Sonderrad
Modell MM047
Typ MM047-1880
Radgröße 18EH2+X8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD MM047-1880 / ohne Ring 5/112/66,6 30 750 2350
5X112
Kennzeichnungen
KBA-Nummer 51556
Herstellerzeichen alkatec
Radtyp und Ausführung MM047-1880 (s.o.)
§ 22 51556
Radgröße 18EH2+X8J
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,25 Kegel 60° 140 27,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller BMW
Mini/BMW
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18EH2+X8J Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
BMW 5er-Reihe (VII) 120-265 225/45R18 A10 A84 R37 T91 T95 A14 A16 A19
G5L 120-265 225/50R18 A10 A84 R37 T95 T99 A57 L06 Lim
e1*2007/46*1688*.. 120-265 235/45R18 A10 A84 R37 T94 T98 V18 S01
120-265 245/45R18 A10 A84
120-265 255/45R18 A12 R03
BMW 5er-Touring (VII) 120-265 225/50R18 A10 A84 R37 T95 T99 150 A14 A16 A19
G5K 120-265 235/45R18 A10 A84 R37 T98 150 A57 Car F40
e1*2007/46*1750*.. 120-265 245/45R18 A10 A84 T00 T96 150 L06 V18 S01
120-265 255/45R18 A12 R03 150
BMW 7er-Reihe (VI) 155-330 245/50R18 A10 A84 150 A14 A16 A19
7L 155-330 255/45R18 A12 150 A57 L04 Lim
e1*2007/46*0276*10-.. S01
- mit Allradlenkung
BMW 7er-Reihe (VI) 155-330 245/50R18 A10 150 A14 A16 A19
7L 155-330 255/45R18 A12 150 A57 L05 Lim
e1*2007/46*0276*10-.. S01
- ohne Allradlenkung
BMW M550 i/d xDrive 294, 340 245/45R18 A10 A84 M+S A14 A16 A19
§ 22 51556
(VII) A56 L06 Lim
G5L S01
e1*2007/46*1688*..
Mini Countryman 100-155 225/50R18 K1c K2b K4i K6w A01 A12 A14
FMX 100-155 235/45R18 K1c K2b K4i K6w A16 A19 A57
e1*2007/46*1682*.. 100-155 245/45R18 K1c K2b K4i K6w K8e KMV S01
Mini Countryman JCW 170 225/50R18 K1c K2b K4i K6w A01 A12 A14
FMX 170 235/45R18 K1c K2b K4i K6w A16 A19 A56
e1*2007/46*1682*.. 170 245/45R18 K1c K2b K4i K6w K8e KMV S01
- John Cooper Works
Mini Countryman SE 100 225/50R18 K1c K2b K4i K6w A01 A12 A14
FMX 100 235/45R18 K1c K2b K4i K6w A16 A19 A56
e1*2007/46*1682*.. 100 245/45R18 K1c K2b K4i K6w K8e KMV S01
- Hybrid
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

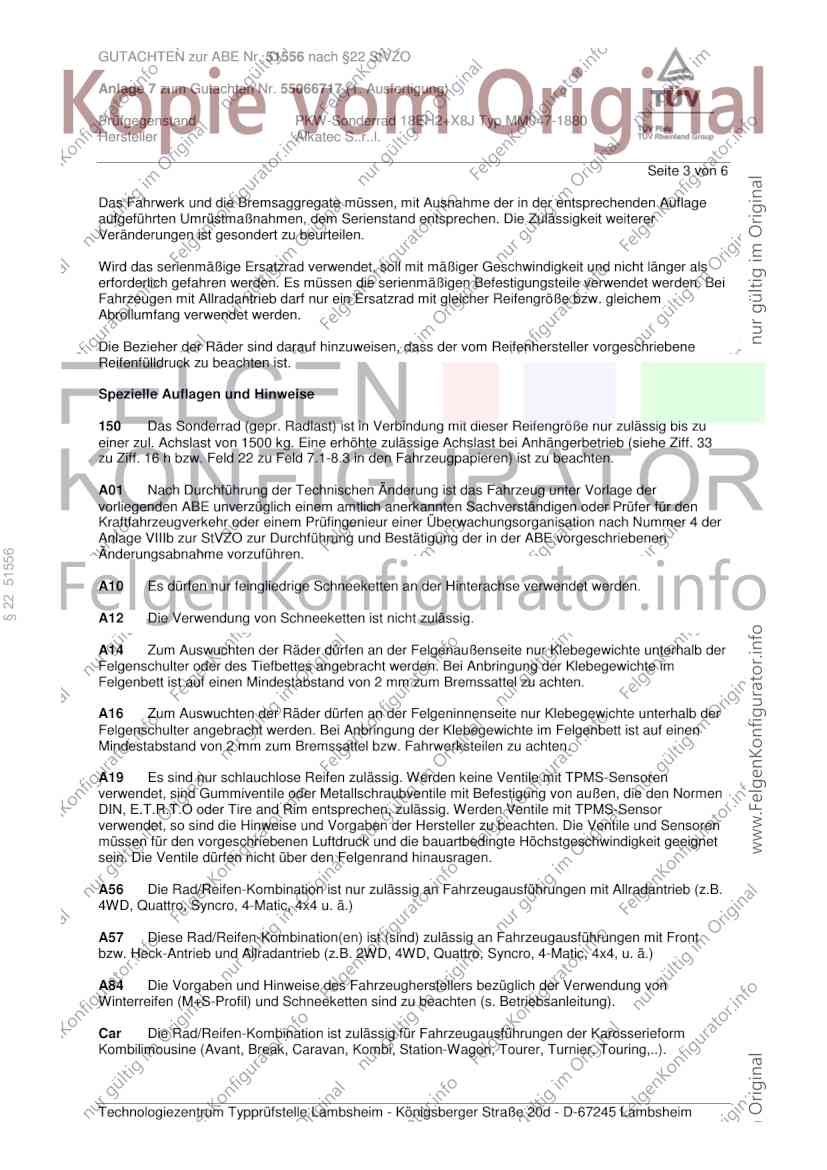

GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18EH2+X8J Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 3 von 6
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§ 22 51556
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

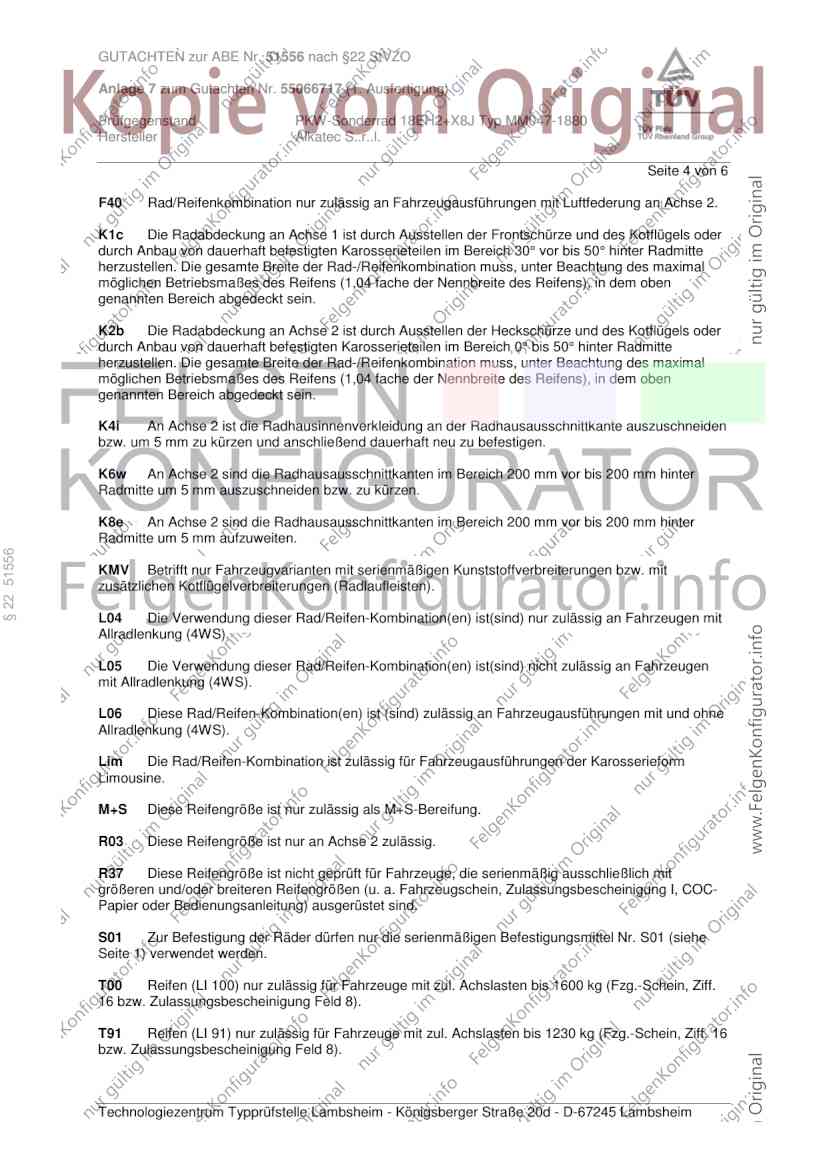

GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18EH2+X8J Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 4 von 6
F40 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung an Achse 2.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
§ 22 51556
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L04 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nur zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L05 Die Verwendung dieser Rad/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

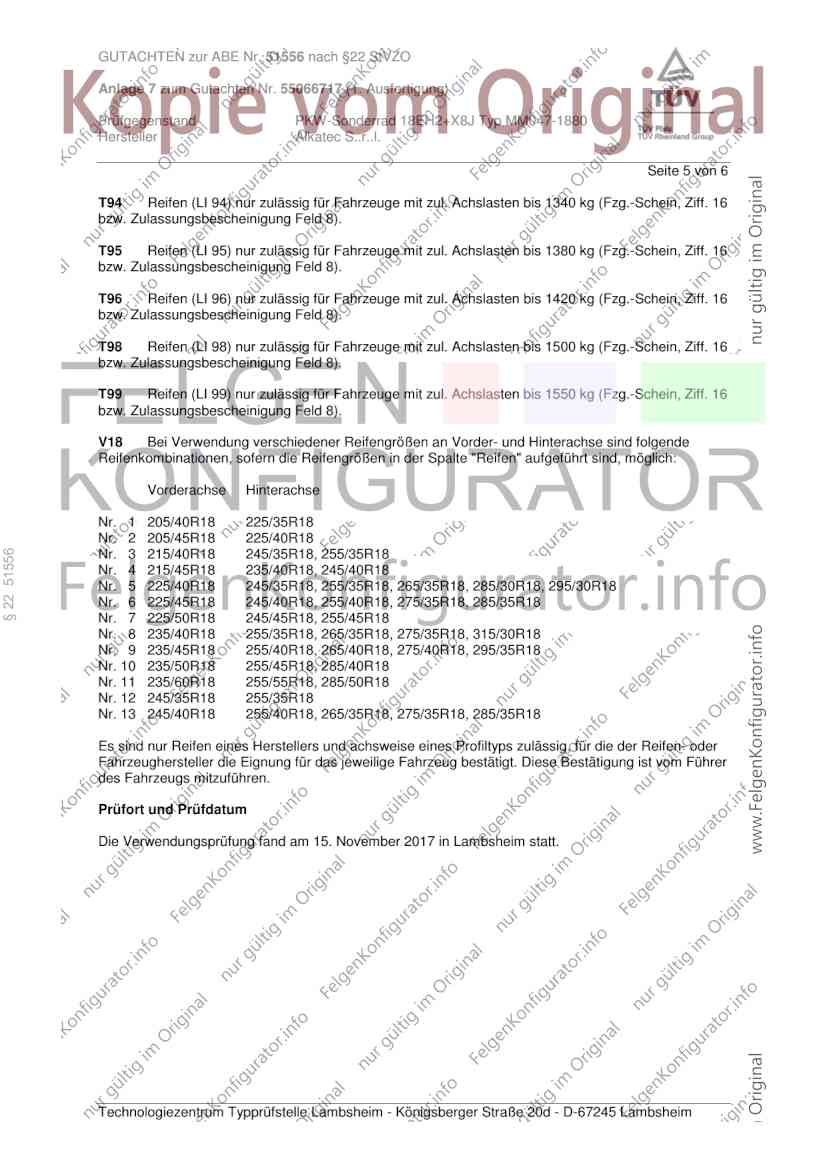

GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18EH2+X8J Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 5 von 6
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
§ 22 51556
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. November 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

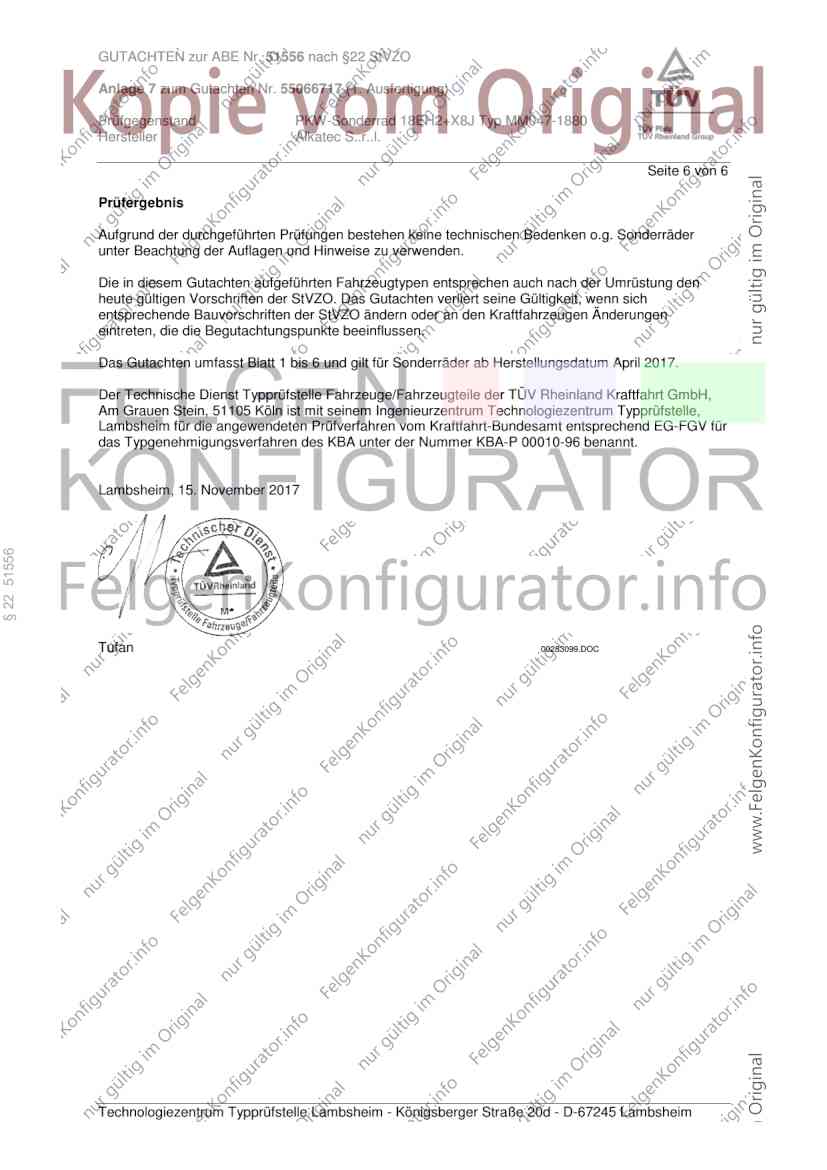

GUTACHTEN zur ABE Nr. 51556 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55066717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 18EH2+X8J Typ MM047-1880
Hersteller Alkatec S..r..l.
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum April 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. November 2017
§ 22 51556
Tufan 00283099.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“

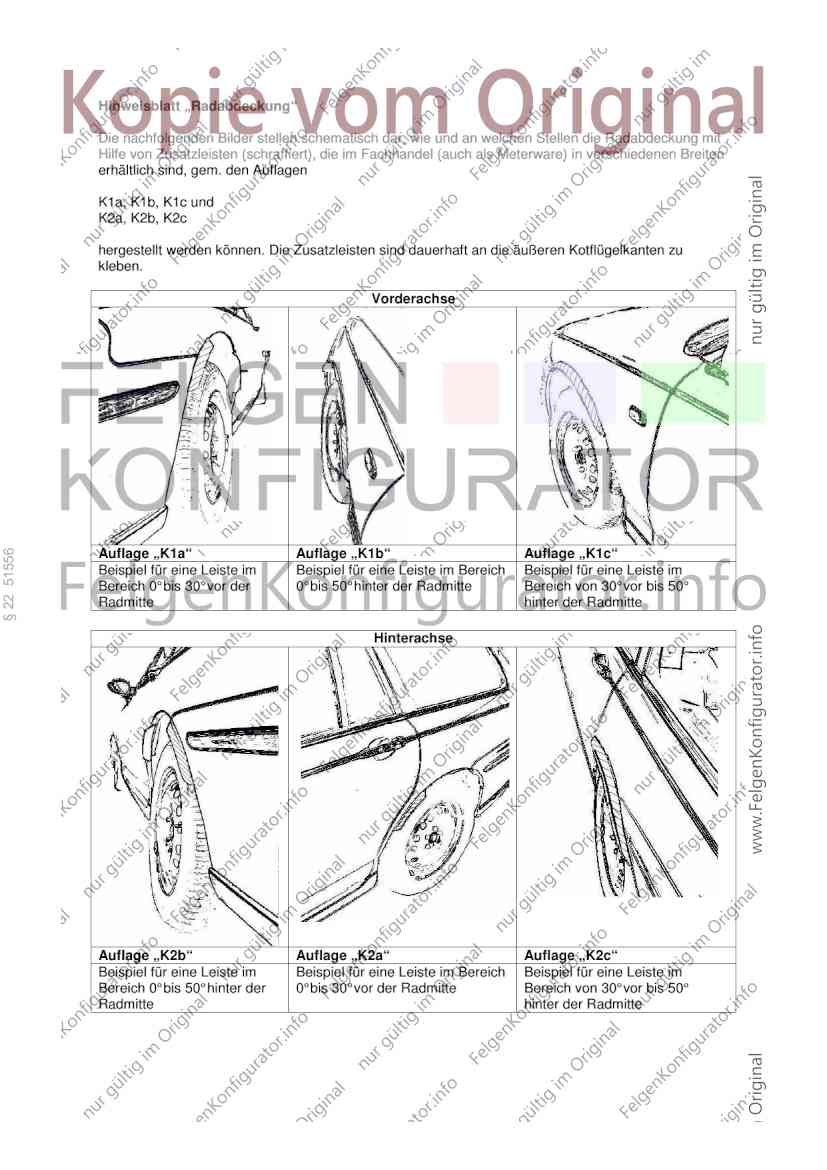

Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51556
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
