GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 1 von 12
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Cortina
Typ 01883
Radgröße 9,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
002 01883 002 / ohne Ring 5/112/66,46 33 950 2310
Kennzeichnungen
KBA-Nummer 50377
Herstellerzeichen OZ
Radtyp und Ausführung 01883 002
Radgröße 9,5 J x 20 H2
Einpresstiefe ET 33
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel (Nm)
S02 Schraube M14x1,5 Kugel D=24mm 120 36,5 81710578
S03 Schraube M14x1,5 Kugel D=24mm 130 36,5 81710578
S04 Schraube M14x1,5 Kugel D=24mm 150 36,5 81710578
S05 Schraube M14x1,5 Kugel D=24mm 140 38 81710579
S06 Schraube M14x1,5 Kugel D=24mm 160 38,15 81710599
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 2 von 12

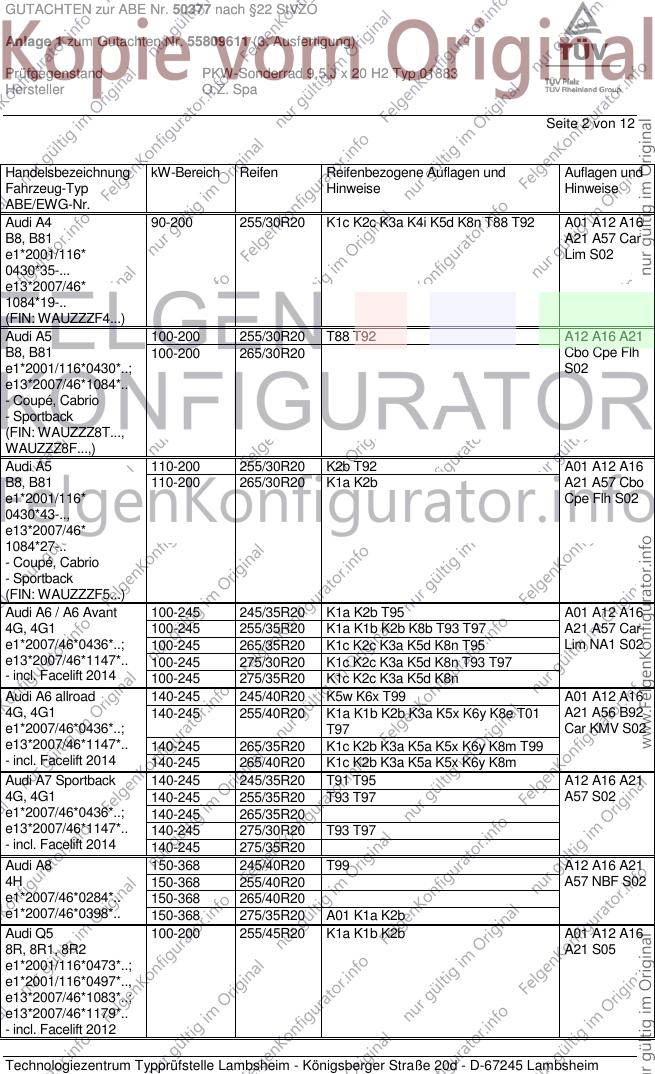

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 90-200 255/30R20 K1c K2c K3a K4i K5d K8n T88 T92 A01 A12 A16
B8, B81 A21 A57 Car
e1*2001/116* Lim S02
0430*35-...
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 255/30R20 T88 T92 A12 A16 A21
B8, B81 100-200 265/30R20 Cbo Cpe Flh
e1*2001/116*0430*..; S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-200 255/30R20 K2b T92 A01 A12 A16
B8, B81 110-200 265/30R20 K1a K2b A21 A57 Cbo
e1*2001/116* Cpe Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A16
4G, 4G1 100-245 255/35R20 K1a K1b K2b K8b T93 T97 A21 A57 Car
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2c K3a K5d K8n T95 Lim NA1 S02
e13*2007/46*1147*.. 100-245 275/30R20 K1c K2c K3a K5d K8n T93 T97
- incl. Facelift 2014 100-245 275/35R20 K1c K2c K3a K5d K8n
Audi A6 allroad 140-245 245/40R20 K5w K6x T99 A01 A12 A16
4G, 4G1 140-245 255/40R20 K1a K1b K2b K3a K5x K6y K8e T01 A21 A56 B92
e1*2007/46*0436*..; T97 Car KMV S02
e13*2007/46*1147*.. 140-245 265/35R20 K1c K2b K3a K5a K5x K6y K8m T99
- incl. Facelift 2014 140-245 265/40R20 K1c K2b K3a K5a K5x K6y K8m
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A16 A21
4G, 4G1 140-245 255/35R20 T93 T97 A57 S02
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 150-368 245/40R20 T99 A12 A16 A21
4H 150-368 255/40R20 A57 NBF S02
e1*2007/46*0284*.. 150-368 265/40R20
e1*2007/46*0398*.. 150-368 275/35R20 A01 K1a K2b
Audi Q5 100-200 255/45R20 K1a K1b K2b A01 A12 A16
8R, 8R1, 8R2 A21 S05
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 255/45R20 A12 A16 A21
8R, 8R1, 8R2 KMV S05
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 110-185 255/40R20 K1a K1b K2b A01 A12 A16
FY 110-185 255/45R20 K1a K1b K2b A21 A56 S05
e1*2007/46*1550*.. 110-185 265/40R20 K1c K2b
110-185 265/45R20 K1c K2b
110-185 275/40R20 K1c K2c
Audi Q7 155-245 255/50R20 M+S R70 A07 A12 A16
4L, 4L1 155-245 265/45R20 M+S A21 A56 L06
e1*2001/116* 155-245 275/45R20 M+S MHy RQ7
0350*20-..; 0367*05-..; 155-245 285/45R20 S06
e13*2007/46*1081*06-
..
- mit Radhaus-
Verbreiterungen
Audi Q7 155-245 255/50R20 R70 A07 A12 A16
4L, 4L1 155-245 265/45R20 A21 A56 L06
e1*2001/116* 155-245 275/45R20 MHy S06
0350*20-..; 0367*05-..; 155-245 285/45R20
e13*2007/46*1081*06-
..
Audi S4 260 255/30R20 K1c K2c K3a K4i K5d K8n T92 A01 A12 A16
B8, B81 A21 A56 Car
e1*2001/116* Lim S02
0430*43-..
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A16 A21
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 255/30R20 K2b T92 A01 A12 A16
B8, B81 260 265/30R20 K1a K2b A21 A56 Cbo
e1*2001/116* Cpe Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K1b K2b K8b T97 A01 A12 A16
4G, 4G1 309, 331 265/35R20 K1c K2c K3a K5d K8n T95 T99 A21 A56 Car
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2c K3a K5d K8n T97 Lim S02
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2c K3a K5d K8n
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A16 A21
4G, 4G1 309, 331 265/35R20 A56 S02
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382, 445 245/40R20 M+S T99 A12 A16 A21
4H 382, 445 255/40R20 M+S A56 NBF S02
e1*2007/46*0284*.. 382, 445 265/40R20
e1*2007/46*0398*.. 382, 445 275/35R20 A01 K1a K2b
Audi SQ5 230-260 255/45R20 A12 A16 A21
8R, 8R1 KMV S05
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ7 320 255/50R20 M+S R70 A07 A12 A16
4L, 4L1 320 265/45R20 M+S A21 A56 BnK
e1*2001/116* 320 275/45R20 M+S L06 S06
0350*26-..; 320 285/45R20
e13*2007/46*
1081*12-..
Audi SQ7 320 255/50R20 M+S R70 A07 A12 A16
4L, 4L1 320 265/45R20 M+S A21 A56 BnK
e1*2001/116* 320 275/45R20 M+S L06 RQ7 S06
0350*26-..; 320 285/45R20
e13*2007/46*
1081*12-..
CL 63, CL 65 -AMG 386-463 255/35R20 K1c K41 K45 R02 A01 A12 A16
216, 216AMG 386-463 275/35R20 R03 A21 Cpe VS0
e1*2001/116*0372*.., 386-463 285/30R20 K2b K42 R03 T95 T99 S04
e1*2001/116*0426*..
(FIN: WDD216...)
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A16
216 285,320 255/35R20 R03 T97 A21 Cpe V00
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 VS0 S04
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99
285,320 275/30R20 R03 T97
285-380 255/35R20 K1c K41 K45 R02
285-380 275/35R20 R03
285-380 285/30R20 K2b K42 R03 T95 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GL-Klasse 190-320 265/50R20 M+S 186 A12 A16 A21
166 190-320 275/45R20 190 A56 KMV S04
e1*2007/46* 190-320 275/50R20 A01 K1b K2b 184
0598*05-17 190-320 295/45R20 A01 K1b K2b 186
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLC-Coupé 120-190 255/40R20 A12 A16 A21
204X 120-190 255/45R20 A56 Flh KMV
e1*2001/116* 120-190 285/40R20 A01 R03 V20 S03
0480*18-..
(FIN: WDC253...)
GLC-Klasse 120-190 255/40R20 A12 A16 A21
204X 120-190 255/45R20 A56 MHy S03
e1*2001/116*
0480*16-..
(FIN: WDC253...)
GLS-Klasse 190-335 265/50R20 M+S 186 A12 A16 A21
166 190-335 275/45R20 190 A56 KMV X93
e1*2007/46* 190-335 275/50R20 A01 K1b K2b 184 S04
0598*18-.. 190-335 295/45R20 A01 K1b K2b 186
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
S-Klasse 150-285 245/35R20 K1a K1b K41 R37 T95 A01 A12 A16
221 150-320 255/35R20 K2b K42 R03 R37 T97 A21 V00 VS0
e1*2001/116*0335*.. 150-320 265/30R20 K1c K2b K41 K42 K45 K56 T94 S04
(FIN: WDD221...) 150-320 265/35R20 K1c K2b K41 K42 K45 K56 T95
150-320 275/30R20 K2a K2b K42 K56 R03 T97
150-380 255/35R20 K1c K41 K45 R02 T93 T97
150-380 275/35R20 K2a K2b K42 K56 R03
150-380 285/30R20 K2c K42 K56 R03 T95 T99
S-Klasse 150-335 245/40R20 T95 T99 A12 A16 A21
222, 221 150-335 255/35R20 A01 K1a K1b T97 A57 BnK Lim
e1*2007/46*0960*..; 150-335 255/40R20 A01 K1a K1b T01 T97 P38 V20 X93
e1*2001/116* 150-335 265/35R20 A01 K1c K5d T95 T99 S04
0335*19-.. 150-335 275/35R20 A01 K2b K6g R03
ab Modell 2013 150-335 285/30R20 A01 K2b K6g R03 T99
(FIN: WDD222...) 150-335 285/35R20 A01 K2b K6g R03
S63, S65 -/AMG 386-463 255/35R20 K1c K41 K45 R02 T97 A01 A12 A16
221, 221AMG 386-463 275/35R20 K2a K2b K42 K56 R03 A21 A58 VS0
e1*2001/116*0335*..; 386-463 285/30R20 K2c K42 K56 R03 S04
e1*2001/116*0396*..
(FIN: WDD221...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S63, S65 -/AMG 430, 463 255/40R20 K1a K1b R02 A01 A12 A16
221, 221AMG 430, 463 285/35R20 K2h K6g R03 A21 A57 B79
e1*2001/116*0335*20- BmK Lim V20
..; S04
e1*2001/116*0396*09-
..
ab Modell 2013
(FIN: WDD222...)
SL 225, 320 255/30R20 T88 T92 A12 A16 A21
231 X36 S03
e1*2007/46*0803*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
184 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1840 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
186 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1860 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 7 von 12

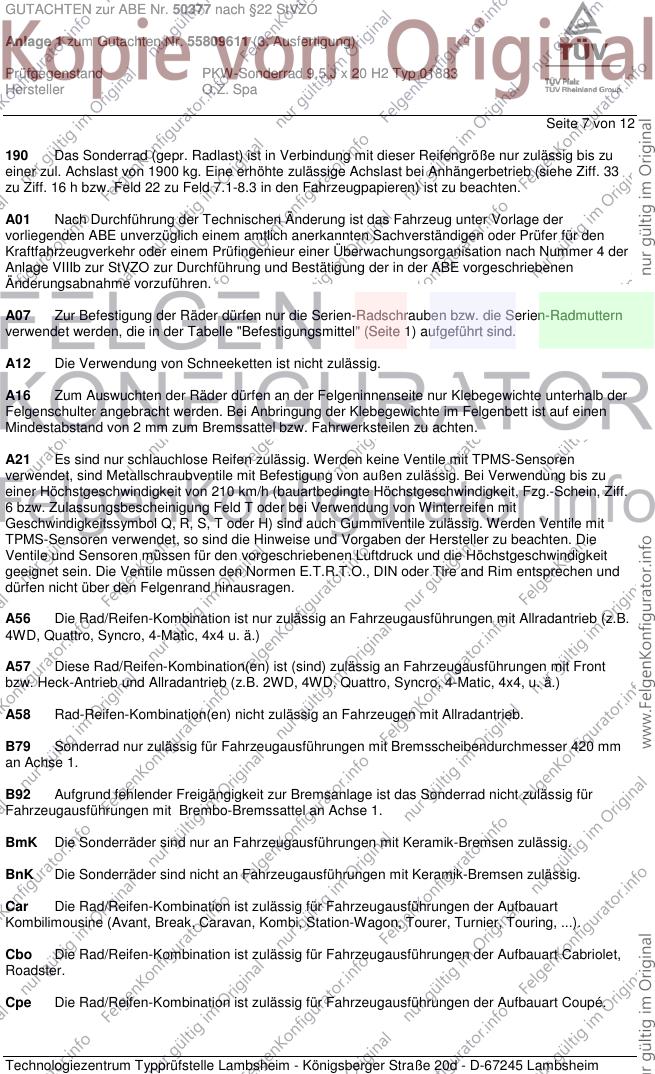

190 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1900 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 8 von 12
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 9 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 10 von 12

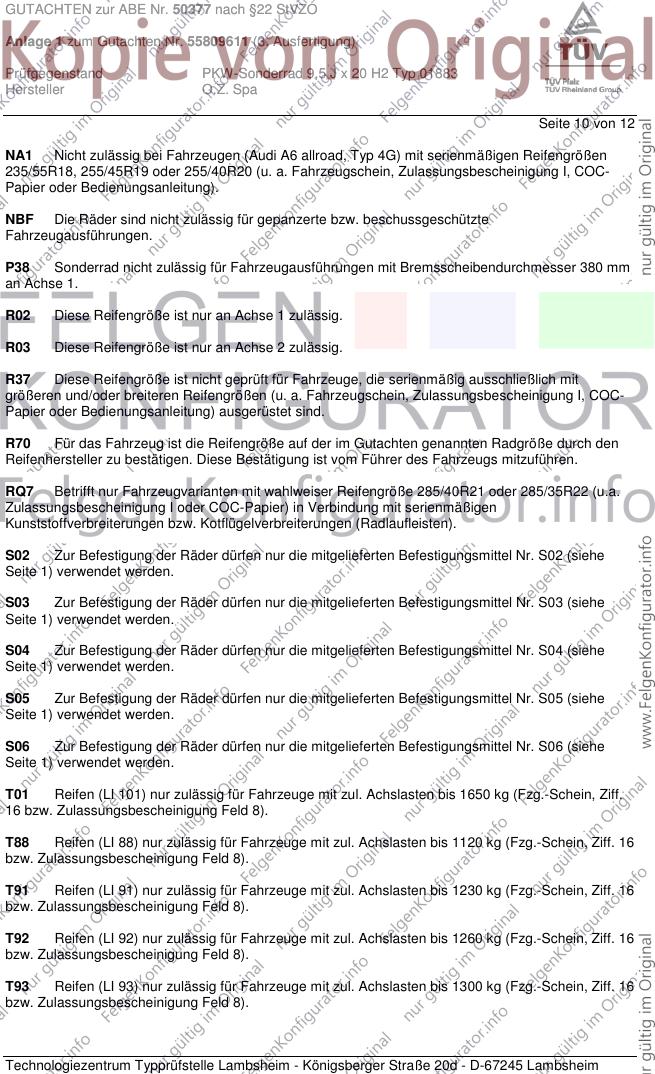

NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen (Radlaufleisten).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50377 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55809611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 20 H2 Typ 01883
Hersteller O.Z. Spa
Seite 12 von 12
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Mai 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Mai 2017
Pohl 00273102.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
