Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51355
Gerät: Sonderräder für Pkw
8 J x 18 H2
Typ: GA8080
§ 22 51355
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51355
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51355
Die ABE-Nr. 51355 erstreckt sich auf die Räder 8 J x 18 H2, Typ GA8080, in den
Ausführungen wie im Gutachten Nr. 366-0092-17-MURD vom 03.04.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1- 3
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
§ 22 51355
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 03.04.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 25.04.2017
Im Auftrag
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 1 von 28
Fahrzeughersteller : AUDI, DAIMLER BENZ, DAIMLER (D), MERCEDES-AMG,
MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WS4X WS4X ohne 66,6 800 2300 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm
Zubehör : B450L27517R14
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
§ 22 51355
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 88 - 195 225/45R18 51G; 52J AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 235/40R18 91 51J Kombi; Frontantrieb;
235/45R18 94 51J; 54F 10B; 11B; 11G; 11H;
245/40R18 51G 12K; 51A; 71K; 721;
729; 73C; 74A; 76O;
77E
B8 e1*2001/116*0430*.. 88 - 195 225/45R18 51G; 52J AUDI A4 bis MJ2015;
235/40R18 91 51J Limousine;
235/45R18 94 51J; 54F Frontantrieb;
245/40R18 51G 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
729; 73C; 74A; 76O;
77E
B8 e1*2001/116*0430*.. 100 - 245 225/45R18 51G; 52J AUDI A4 bis MJ2015;
B81 e13*2007/46*1084*.. 235/40R18 91 5GG; 51J Nicht A4 Allroad
235/45R18 94 51J; 54F Quattro; AUDI S4 bis
245/40R18 51G MJ2016; Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 71K;
721; 729; 73C; 74A;
76O; 77E
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 2 von 28
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 200 235/40R18 91 51J AUDI A4 bis MJ2015;
235/45R18 94 51J; 54F AUDI S4 bis MJ2016;
100 - 245 225/45R18 51G; 52J Limousine;
245/40R18 51G Allradantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 71K;
721; 729; 73C; 74A;
76O; 77E
Verkaufsbezeichnung: AUDI A6, S6, A7, S7
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 140 - 245 235/50R18 97 Nur A6 allroad
4G1 e13*2007/46*1147*.. 235/55R18 100 quattro;
255/45R18 99 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 76O;
PDB
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
§ 22 51355
Verwendungsbereich/Fz-Hersteller : DAIMLER BENZ, DAIMLER (D), MERCEDES-AMG,
MERCEDES-BENZ
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 212 (Baureihe W213)
Zubehör : B450L27517R14
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 221; R1ES; 220; 215; 204 X; 140; 140 C
Zubehör : B450L27517R14
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 245; 212; 204 K; 245G AMG; 204; 212K; 117; 639/2; 639/5;
176 AMG; 169; 245G; 246; 176; 639; 639/4; 207
Zubehör : Serie, s. Aufl. 74D
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm,
für Typ : 638; 638/1; 638/2
Zubehör : B450L30517R14
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 117; 169; 176; 176 AMG; 204; 204 K; 207; 212;
212K; 245; 245G; 245G AMG; 246
140 Nm für Typ : 638; 638/1; 638/2
150 Nm für Typ : R1ES; 140; 140 C; 215; 220; 221; 639; 639/2; 639/4;
639/5
150 Nm ( GLK ) für Typ : 204 X
150 Nm ( Baureihe W213 ) für Typ : 212
180 Nm für Typ : 639/2; 639/4; 639/5

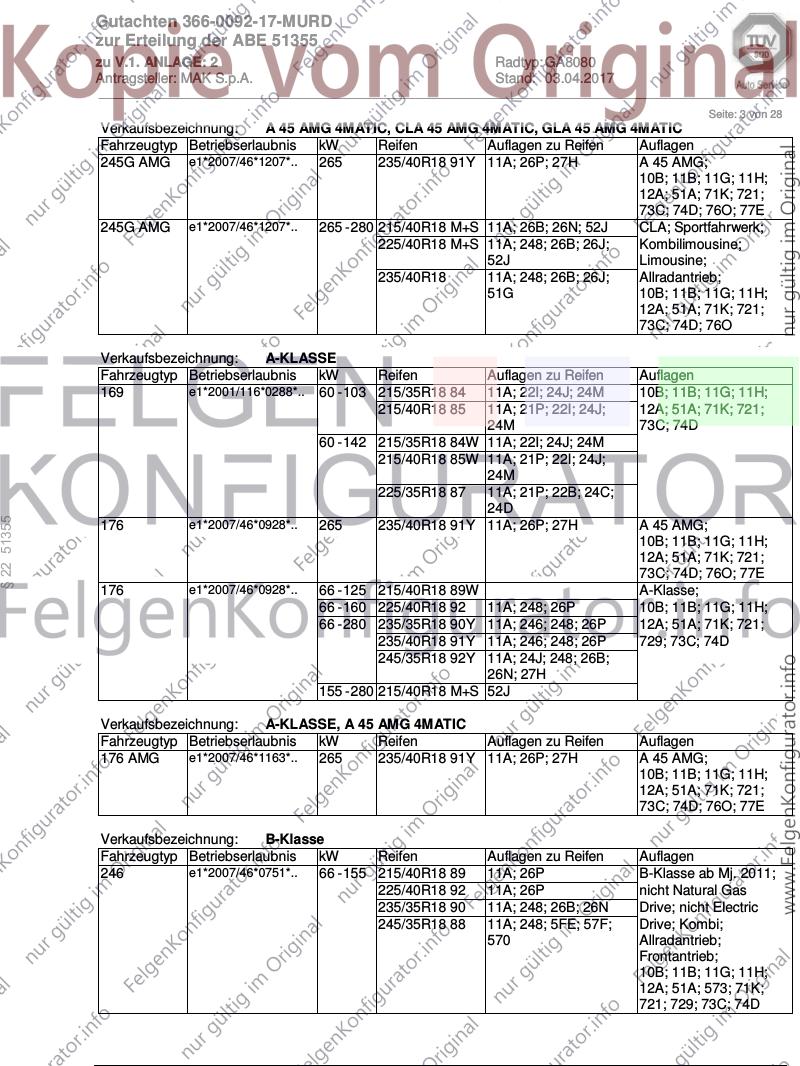

Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 3 von 28
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 265 235/40R18 91Y 11A; 26P; 27H A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O; 77E
245G AMG e1*2007/46*1207*.. 265 - 280 215/40R18 M+S 11A; 26B; 26N; 52J CLA; Sportfahrwerk;
225/40R18 M+S 11A; 248; 26B; 26J; Kombilimousine;
52J Limousine;
235/40R18 11A; 248; 26B; 26J; Allradantrieb;
51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e1*2001/116*0288*.. 60 - 103 215/35R18 84 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
215/40R18 85 11A; 21P; 22I; 24J; 12A; 51A; 71K; 721;
24M 73C; 74D
60 - 142 215/35R18 84W 11A; 22I; 24J; 24M
215/40R18 85W 11A; 21P; 22I; 24J;
24M
225/35R18 87 11A; 21P; 22B; 24C;
24D
§ 22 51355
176 e1*2007/46*0928*.. 265 235/40R18 91Y 11A; 26P; 27H A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O; 77E
176 e1*2007/46*0928*.. 66 - 125 215/40R18 89W A-Klasse;
66 - 160 225/40R18 92 11A; 248; 26P 10B; 11B; 11G; 11H;
66 - 280 235/35R18 90Y 11A; 246; 248; 26P 12A; 51A; 71K; 721;
235/40R18 91Y 11A; 246; 248; 26P 729; 73C; 74D
245/35R18 92Y 11A; 24J; 248; 26B;
26N; 27H
155 - 280 215/40R18 M+S 52J
Verkaufsbezeichnung: A-KLASSE, A 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
176 AMG e1*2007/46*1163*.. 265 235/40R18 91Y 11A; 26P; 27H A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O; 77E
Verkaufsbezeichnung: B-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
246 e1*2007/46*0751*.. 66 - 155 215/40R18 89 11A; 26P B-Klasse ab Mj. 2011;
225/40R18 92 11A; 26P nicht Natural Gas
235/35R18 90 11A; 248; 26B; 26N Drive; nicht Electric
245/35R18 88 11A; 248; 5FE; 57F; Drive; Kombi;
570 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D

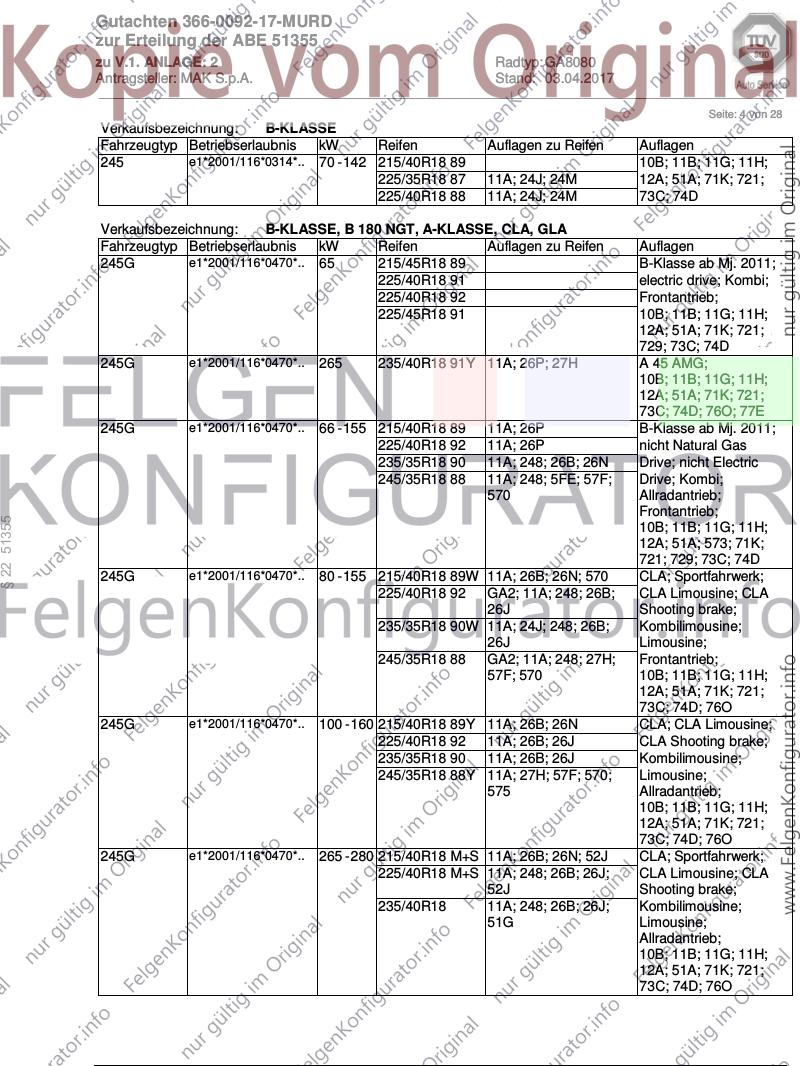

Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 4 von 28
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 215/40R18 89 10B; 11B; 11G; 11H;
225/35R18 87 11A; 24J; 24M 12A; 51A; 71K; 721;
225/40R18 88 11A; 24J; 24M 73C; 74D
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 65 215/45R18 89 B-Klasse ab Mj. 2011;
225/40R18 91 electric drive; Kombi;
225/40R18 92 Frontantrieb;
225/45R18 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D
245G e1*2001/116*0470*.. 265 235/40R18 91Y 11A; 26P; 27H A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O; 77E
245G e1*2001/116*0470*.. 66 - 155 215/40R18 89 11A; 26P B-Klasse ab Mj. 2011;
225/40R18 92 11A; 26P nicht Natural Gas
235/35R18 90 11A; 248; 26B; 26N Drive; nicht Electric
245/35R18 88 11A; 248; 5FE; 57F; Drive; Kombi;
570 Allradantrieb;
Frontantrieb;
§ 22 51355
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D
245G e1*2001/116*0470*.. 80 - 155 215/40R18 89W 11A; 26B; 26N; 570 CLA; Sportfahrwerk;
225/40R18 92 GA2; 11A; 248; 26B; CLA Limousine; CLA
26J Shooting brake;
235/35R18 90W 11A; 24J; 248; 26B; Kombilimousine;
26J Limousine;
245/35R18 88 GA2; 11A; 248; 27H; Frontantrieb;
57F; 570 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
245G e1*2001/116*0470*.. 100 - 160 215/40R18 89Y 11A; 26B; 26N CLA; CLA Limousine;
225/40R18 92 11A; 26B; 26J CLA Shooting brake;
235/35R18 90 11A; 26B; 26J Kombilimousine;
245/35R18 88Y 11A; 27H; 57F; 570; Limousine;
575 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
245G e1*2001/116*0470*.. 265 - 280 215/40R18 M+S 11A; 26B; 26N; 52J CLA; Sportfahrwerk;
225/40R18 M+S 11A; 248; 26B; 26J; CLA Limousine; CLA
52J Shooting brake;
235/40R18 11A; 248; 26B; 26J; Kombilimousine;
51G Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 5 von 28

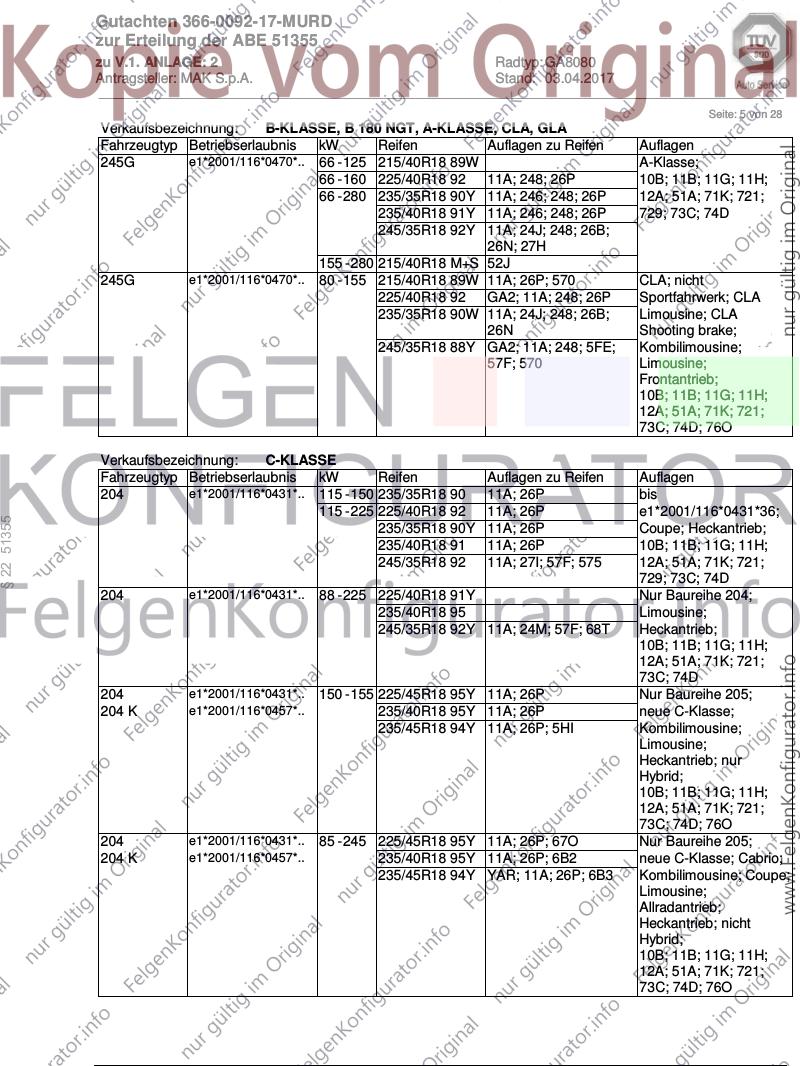

Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 66 - 125 215/40R18 89W A-Klasse;
66 - 160 225/40R18 92 11A; 248; 26P 10B; 11B; 11G; 11H;
66 - 280 235/35R18 90Y 11A; 246; 248; 26P 12A; 51A; 71K; 721;
235/40R18 91Y 11A; 246; 248; 26P 729; 73C; 74D
245/35R18 92Y 11A; 24J; 248; 26B;
26N; 27H
155 - 280 215/40R18 M+S 52J
245G e1*2001/116*0470*.. 80 - 155 215/40R18 89W 11A; 26P; 570 CLA; nicht
225/40R18 92 GA2; 11A; 248; 26P Sportfahrwerk; CLA
235/35R18 90W 11A; 24J; 248; 26B; Limousine; CLA
26N Shooting brake;
245/35R18 88Y GA2; 11A; 248; 5FE; Kombilimousine;
57F; 570 Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 150 235/35R18 90 11A; 26P bis
115 - 225 225/40R18 92 11A; 26P e1*2001/116*0431*36;
§ 22 51355
235/35R18 90Y 11A; 26P Coupe; Heckantrieb;
235/40R18 91 11A; 26P 10B; 11B; 11G; 11H;
245/35R18 92 11A; 27I; 57F; 575 12A; 51A; 71K; 721;
729; 73C; 74D
204 e1*2001/116*0431*.. 88 - 225 225/40R18 91Y Nur Baureihe 204;
235/40R18 95 Limousine;
245/35R18 92Y 11A; 24M; 57F; 68T Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
204 e1*2001/116*0431*.. 150 - 155 225/45R18 95Y 11A; 26P Nur Baureihe 205;
204 K e1*2001/116*0457*.. 235/40R18 95Y 11A; 26P neue C-Klasse;
235/45R18 94Y 11A; 26P; 5HI Kombilimousine;
Limousine;
Heckantrieb; nur
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
204 e1*2001/116*0431*.. 85 - 245 225/45R18 95Y 11A; 26P; 67O Nur Baureihe 205;
204 K e1*2001/116*0457*.. 235/40R18 95Y 11A; 26P; 6B2 neue C-Klasse; Cabrio;
235/45R18 94Y YAR; 11A; 26P; 6B3 Kombilimousine; Coupe;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 6 von 28

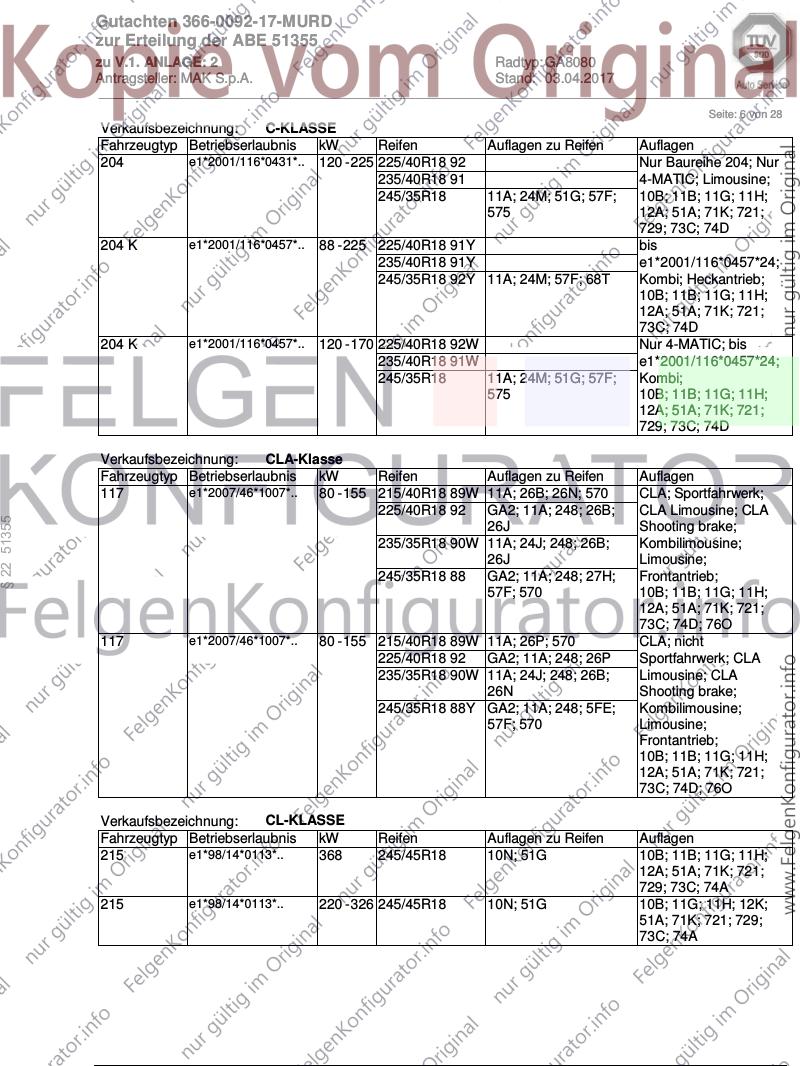

Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 120 - 225 225/40R18 92 Nur Baureihe 204; Nur
235/40R18 91 4-MATIC; Limousine;
245/35R18 11A; 24M; 51G; 57F; 10B; 11B; 11G; 11H;
575 12A; 51A; 71K; 721;
729; 73C; 74D
204 K e1*2001/116*0457*.. 88 - 225 225/40R18 91Y bis
235/40R18 91Y e1*2001/116*0457*24;
245/35R18 92Y 11A; 24M; 57F; 68T Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D
204 K e1*2001/116*0457*.. 120 - 170 225/40R18 92W Nur 4-MATIC; bis
235/40R18 91W e1*2001/116*0457*24;
245/35R18 11A; 24M; 51G; 57F; Kombi;
575 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D
Verkaufsbezeichnung: CLA-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
117 e1*2007/46*1007*.. 80 - 155 215/40R18 89W 11A; 26B; 26N; 570 CLA; Sportfahrwerk;
225/40R18 92 GA2; 11A; 248; 26B; CLA Limousine; CLA
§ 22 51355
26J Shooting brake;
235/35R18 90W 11A; 24J; 248; 26B; Kombilimousine;
26J Limousine;
245/35R18 88 GA2; 11A; 248; 27H; Frontantrieb;
57F; 570 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
117 e1*2007/46*1007*.. 80 - 155 215/40R18 89W 11A; 26P; 570 CLA; nicht
225/40R18 92 GA2; 11A; 248; 26P Sportfahrwerk; CLA
235/35R18 90W 11A; 24J; 248; 26B; Limousine; CLA
26N Shooting brake;
245/35R18 88Y GA2; 11A; 248; 5FE; Kombilimousine;
57F; 570 Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 76O
Verkaufsbezeichnung: CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
215 e1*98/14*0113*.. 368 245/45R18 10N; 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
215 e1*98/14*0113*.. 220 - 326 245/45R18 10N; 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 729;
73C; 74A
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________

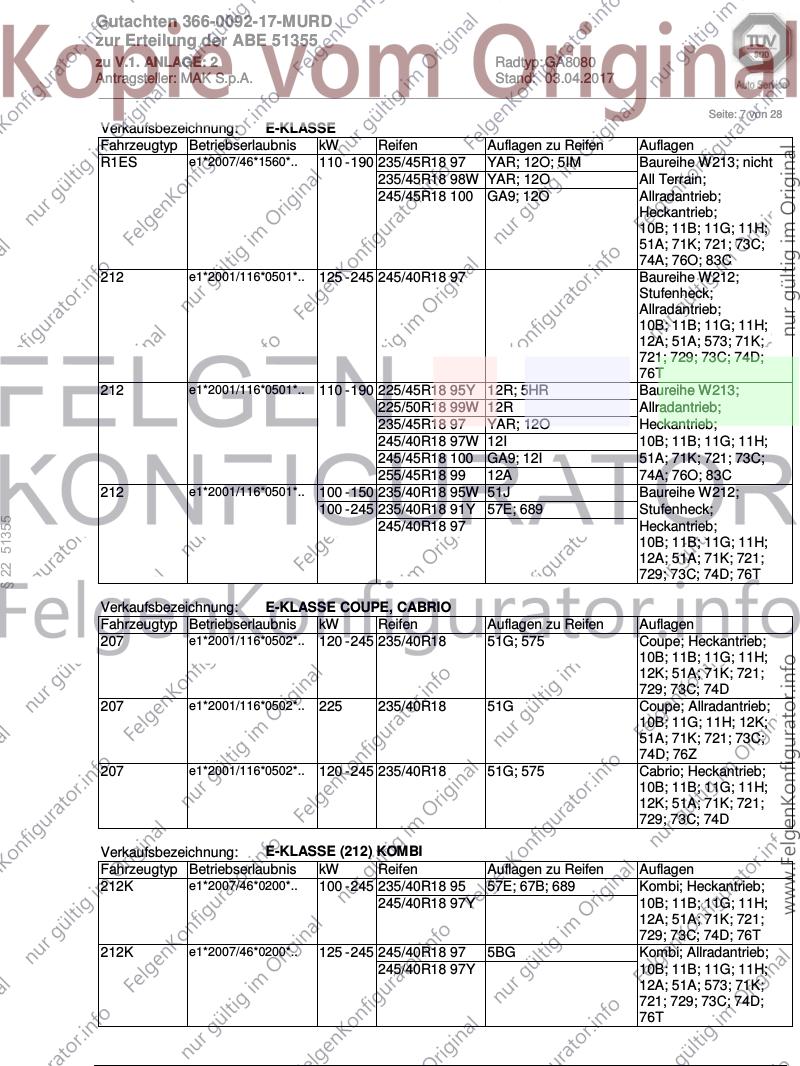

Seite: 7 von 28
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1ES e1*2007/46*1560*.. 110 - 190 235/45R18 97 YAR; 12O; 5IM Baureihe W213; nicht
235/45R18 98W YAR; 12O All Terrain;
245/45R18 100 GA9; 12O Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 76O; 83C
212 e1*2001/116*0501*.. 125 - 245 245/40R18 97 Baureihe W212;
Stufenheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76T
212 e1*2001/116*0501*.. 110 - 190 225/45R18 95Y 12R; 5HR Baureihe W213;
225/50R18 99W 12R Allradantrieb;
235/45R18 97 YAR; 12O Heckantrieb;
245/40R18 97W 12I 10B; 11B; 11G; 11H;
245/45R18 100 GA9; 12I 51A; 71K; 721; 73C;
255/45R18 99 12A 74A; 76O; 83C
212 e1*2001/116*0501*.. 100 - 150 235/40R18 95W 51J Baureihe W212;
100 - 245 235/40R18 91Y 57E; 689 Stufenheck;
§ 22 51355
245/40R18 97 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 76T
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 120 - 245 235/40R18 51G; 575 Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
729; 73C; 74D
207 e1*2001/116*0502*.. 225 235/40R18 51G Coupe; Allradantrieb;
10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74D; 76Z
207 e1*2001/116*0502*.. 120 - 245 235/40R18 51G; 575 Cabrio; Heckantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
729; 73C; 74D
Verkaufsbezeichnung: E-KLASSE (212) KOMBI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212K e1*2007/46*0200*.. 100 - 245 235/40R18 95 57E; 67B; 689 Kombi; Heckantrieb;
245/40R18 97Y 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 76T
212K e1*2007/46*0200*.. 125 - 245 245/40R18 97 5BG Kombi; Allradantrieb;
245/40R18 97Y 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76T
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 8 von 28

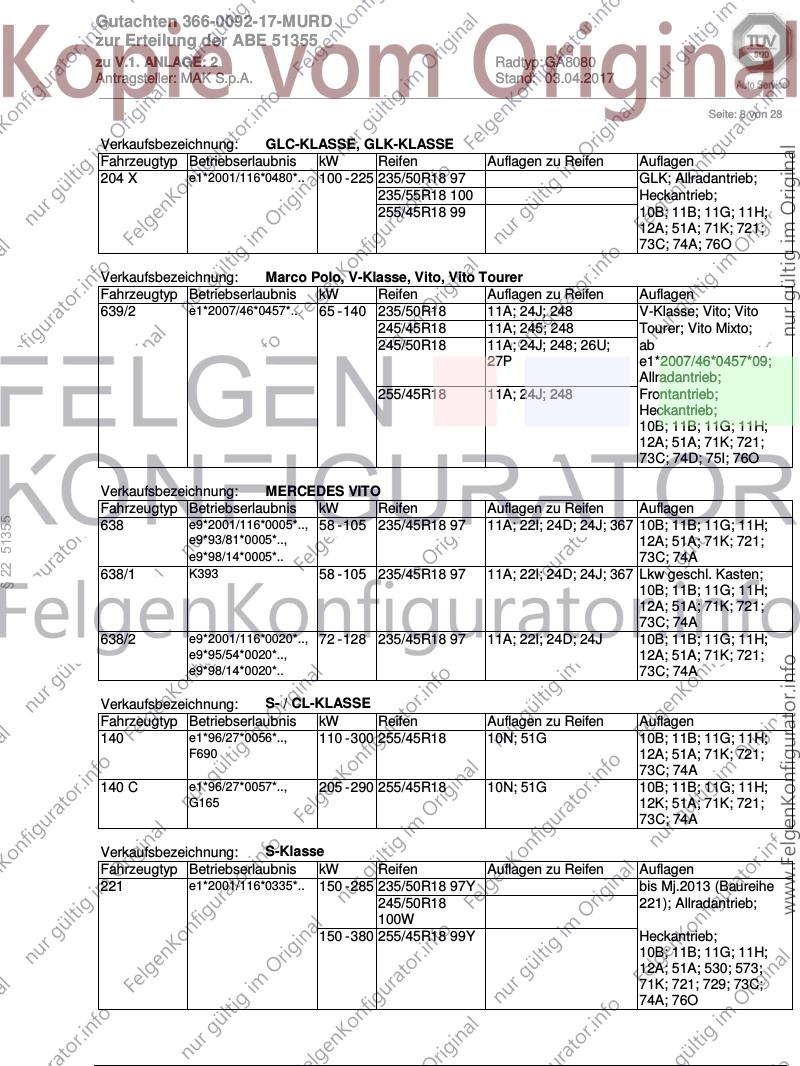

Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/50R18 97 GLK; Allradantrieb;
235/55R18 100 Heckantrieb;
255/45R18 99 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76O
Verkaufsbezeichnung: Marco Polo, V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 65 - 140 235/50R18 11A; 24J; 248 V-Klasse; Vito; Vito
245/45R18 11A; 245; 248 Tourer; Vito Mixto;
245/50R18 11A; 24J; 248; 26U; ab
27P e1*2007/46*0457*09;
Allradantrieb;
255/45R18 11A; 24J; 248 Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 75I; 76O
Verkaufsbezeichnung: MERCEDES VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 51355
638 e9*2001/116*0005*.., 58 - 105 235/45R18 97 11A; 22I; 24D; 24J; 367 10B; 11B; 11G; 11H;
e9*93/81*0005*.., 12A; 51A; 71K; 721;
e9*98/14*0005*.. 73C; 74A
638/1 K393 58 - 105 235/45R18 97 11A; 22I; 24D; 24J; 367 Lkw geschl. Kasten;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
638/2 e9*2001/116*0020*.., 72 - 128 235/45R18 97 11A; 22I; 24D; 24J 10B; 11B; 11G; 11H;
e9*95/54*0020*.., 12A; 51A; 71K; 721;
e9*98/14*0020*.. 73C; 74A
Verkaufsbezeichnung: S- / CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
140 e1*96/27*0056*.., 110 - 300 255/45R18 10N; 51G 10B; 11B; 11G; 11H;
F690 12A; 51A; 71K; 721;
73C; 74A
140 C e1*96/27*0057*.., 205 - 290 255/45R18 10N; 51G 10B; 11B; 11G; 11H;
G165 12K; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
221 e1*2001/116*0335*.. 150 - 285 235/50R18 97Y bis Mj.2013 (Baureihe
245/50R18 221); Allradantrieb;
100W
150 - 380 255/45R18 99Y Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 530; 573;
71K; 721; 729; 73C;
74A; 76O
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 9 von 28

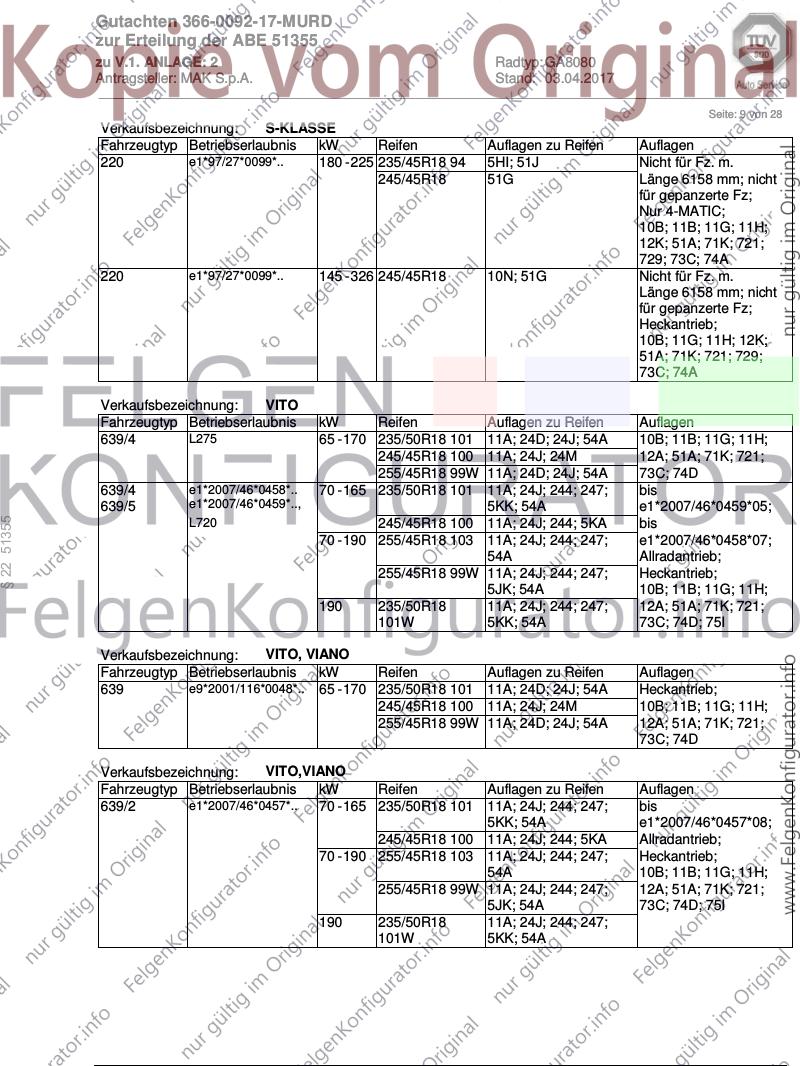

Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 180 - 225 235/45R18 94 5HI; 51J Nicht für Fz. m.
245/45R18 51G Länge 6158 mm; nicht
für gepanzerte Fz;
Nur 4-MATIC;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
729; 73C; 74A
220 e1*97/27*0099*.. 145 - 326 245/45R18 10N; 51G Nicht für Fz. m.
Länge 6158 mm; nicht
für gepanzerte Fz;
Heckantrieb;
10B; 11G; 11H; 12K;
51A; 71K; 721; 729;
73C; 74A
Verkaufsbezeichnung: VITO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 L275 65 - 170 235/50R18 101 11A; 24D; 24J; 54A 10B; 11B; 11G; 11H;
245/45R18 100 11A; 24J; 24M 12A; 51A; 71K; 721;
255/45R18 99W 11A; 24D; 24J; 54A 73C; 74D
639/4 e1*2007/46*0458*.. 70 - 165 235/50R18 101 11A; 24J; 244; 247; bis
639/5 e1*2007/46*0459*.., 5KK; 54A e1*2007/46*0459*05;
245/45R18 100 11A; 24J; 244; 5KA bis
§ 22 51355
L720
70 - 190 255/45R18 103 11A; 24J; 244; 247; e1*2007/46*0458*07;
54A Allradantrieb;
255/45R18 99W 11A; 24J; 244; 247; Heckantrieb;
5JK; 54A 10B; 11B; 11G; 11H;
190 235/50R18 11A; 24J; 244; 247; 12A; 51A; 71K; 721;
101W 5KK; 54A 73C; 74D; 75I
Verkaufsbezeichnung: VITO, VIANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639 e9*2001/116*0048*.. 65 - 170 235/50R18 101 11A; 24D; 24J; 54A Heckantrieb;
245/45R18 100 11A; 24J; 24M 10B; 11B; 11G; 11H;
255/45R18 99W 11A; 24D; 24J; 54A 12A; 51A; 71K; 721;
73C; 74D
Verkaufsbezeichnung: VITO,VIANO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 70 - 165 235/50R18 101 11A; 24J; 244; 247; bis
5KK; 54A e1*2007/46*0457*08;
245/45R18 100 11A; 24J; 244; 5KA Allradantrieb;
70 - 190 255/45R18 103 11A; 24J; 244; 247; Heckantrieb;
54A 10B; 11B; 11G; 11H;
255/45R18 99W 11A; 24J; 244; 247; 12A; 51A; 71K; 721;
5JK; 54A 73C; 74D; 75I
190 235/50R18 11A; 24J; 244; 247;
101W 5KK; 54A
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________

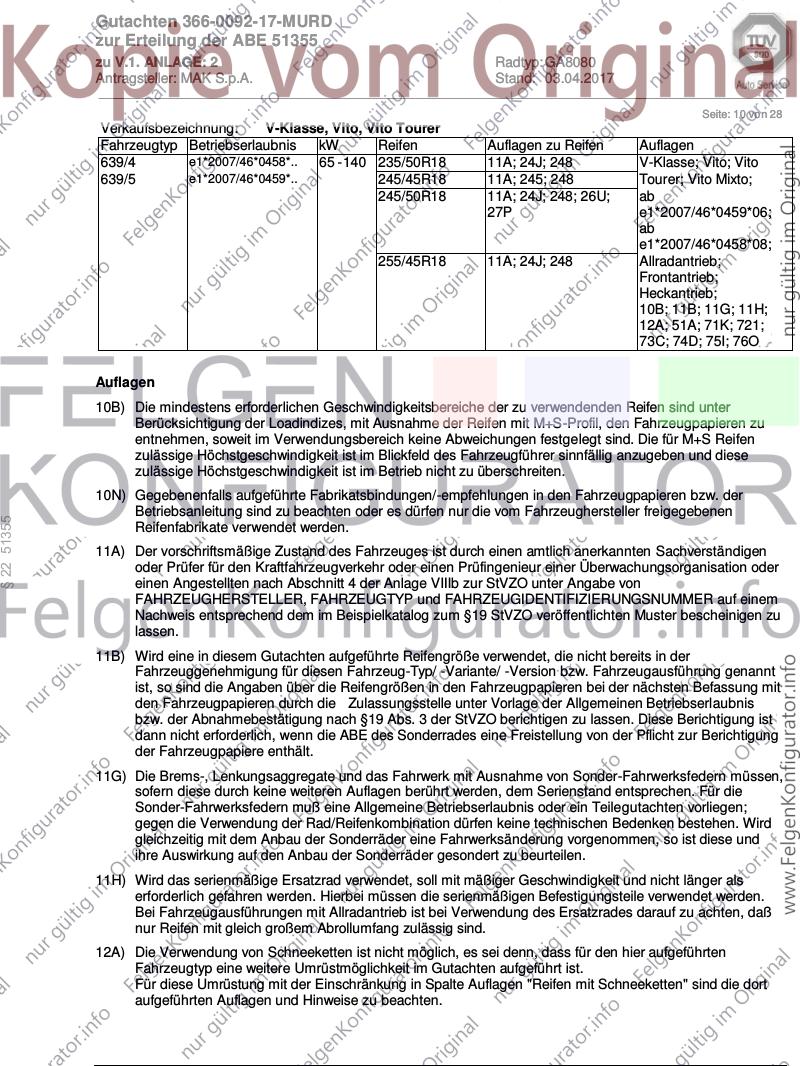

Seite: 10 von 28
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 140 235/50R18 11A; 24J; 248 V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 245/45R18 11A; 245; 248 Tourer; Vito Mixto;
245/50R18 11A; 24J; 248; 26U; ab
27P e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
255/45R18 11A; 24J; 248 Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 75I; 76O
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
§ 22 51355
Reifenfabrikate verwendet werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 11 von 28

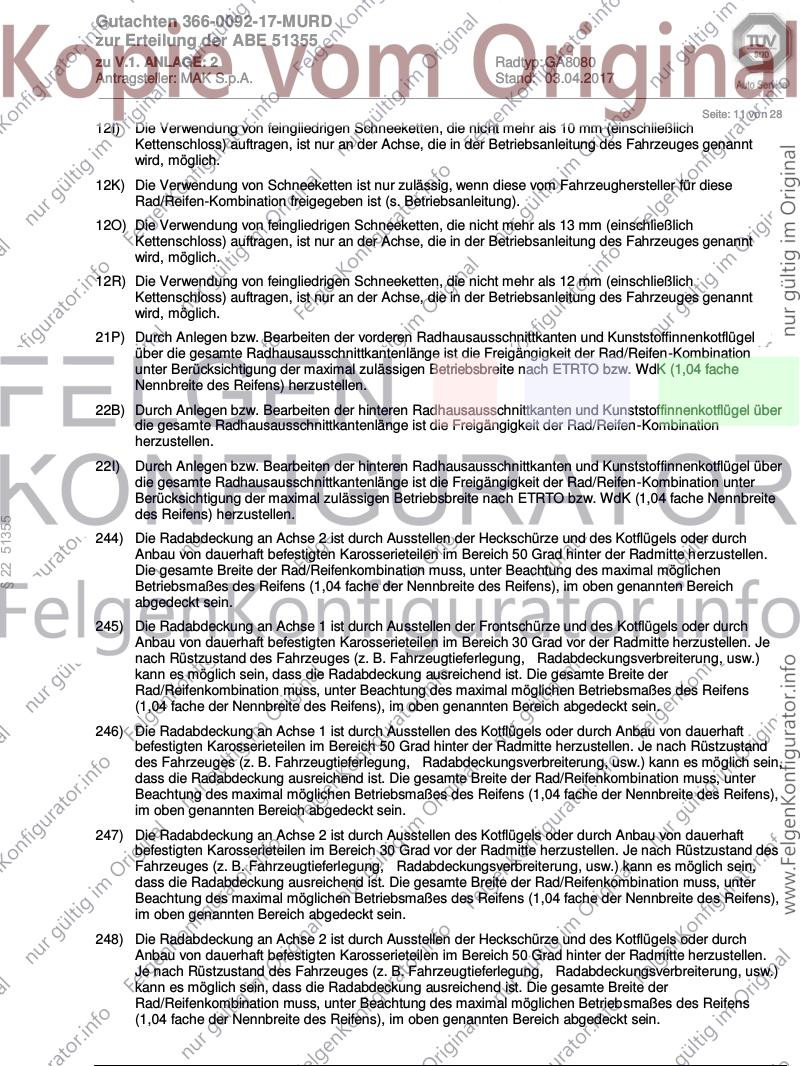

12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
§ 22 51355
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 12 von 28

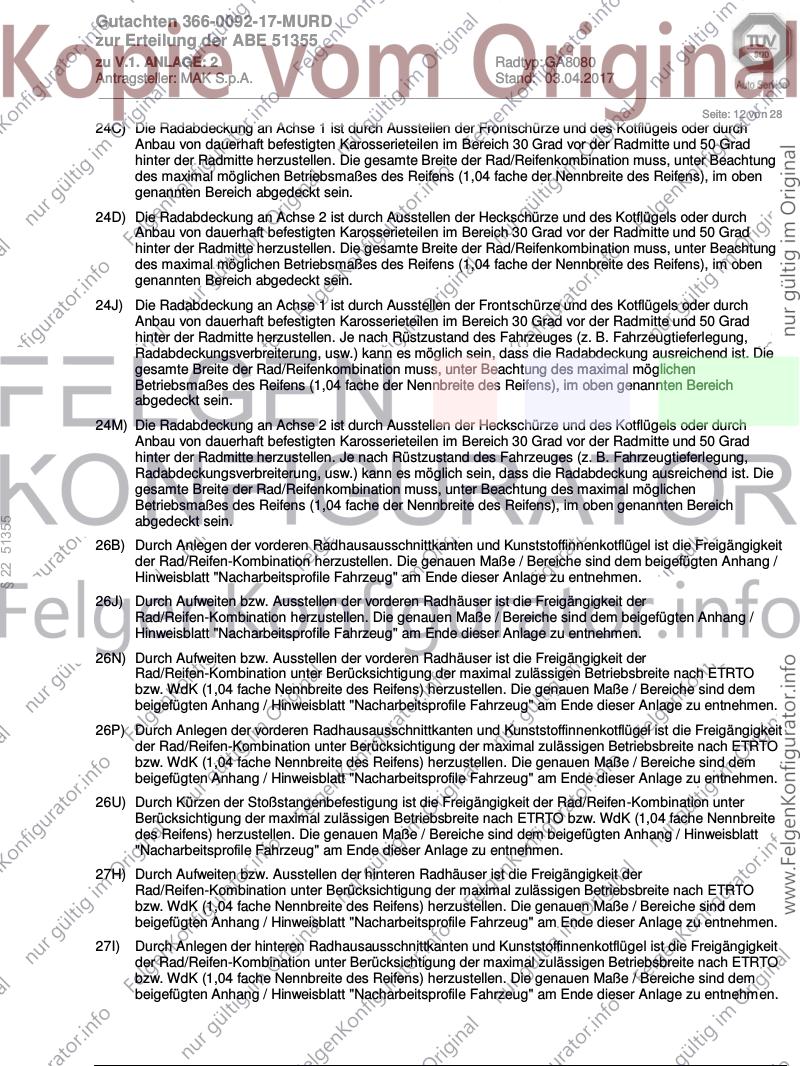

24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
§ 22 51355
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26U) Durch Kürzen der Stoßstangenbefestigung ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt
"Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 13 von 28

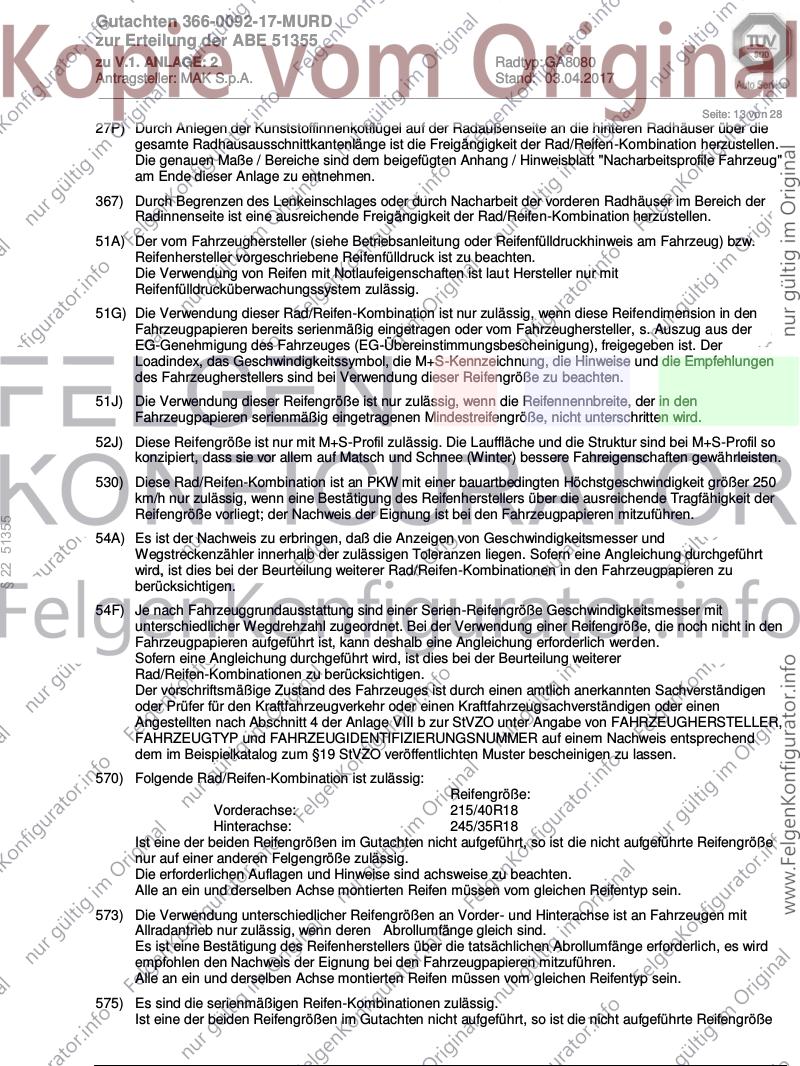

27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
§ 22 51355
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
570) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________

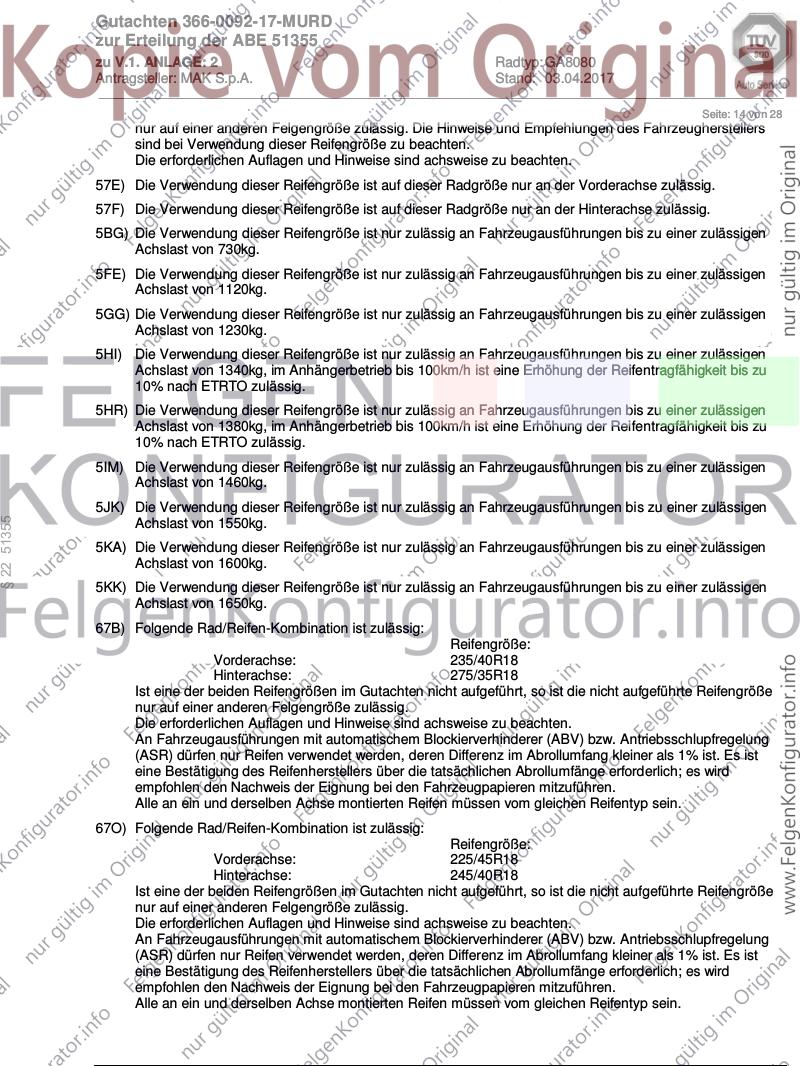

Seite: 14 von 28
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5BG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 730kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
§ 22 51355
5KA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1600kg.
5KK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1650kg.
67B) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R18
Hinterachse: 275/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67O) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R18
Hinterachse: 245/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________

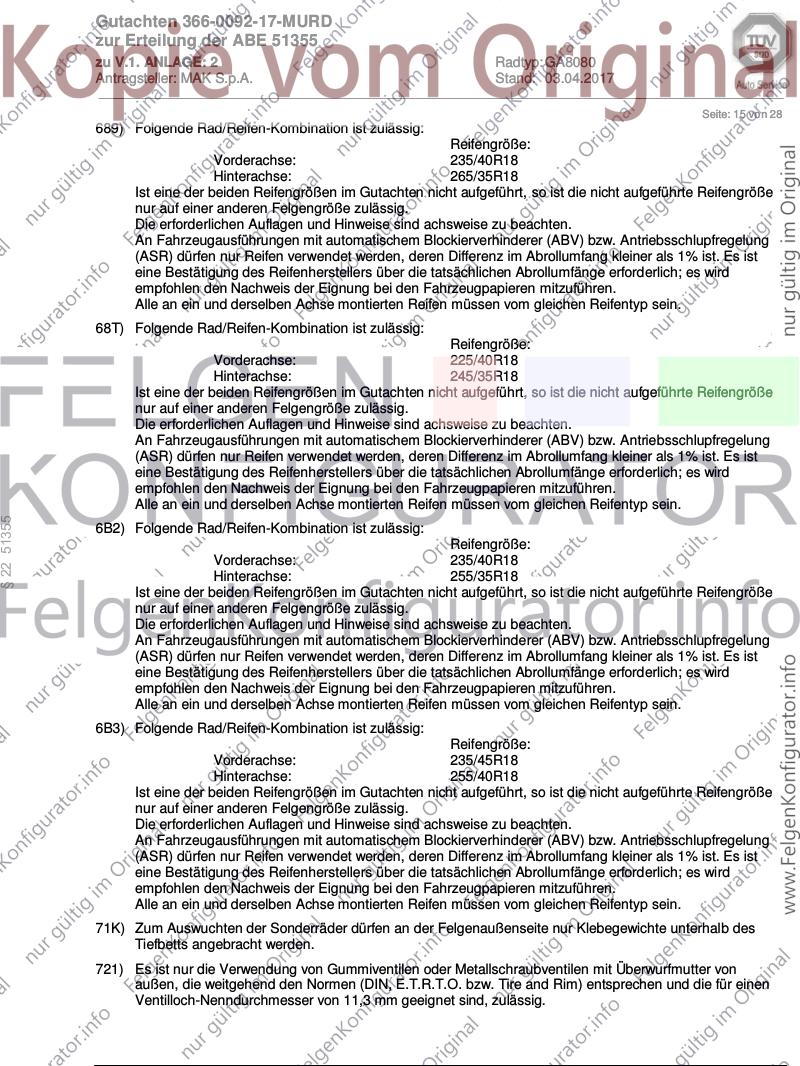

Seite: 15 von 28
689) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R18
Hinterachse: 265/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
§ 22 51355
6B2) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/40R18
Hinterachse: 255/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6B3) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R18
Hinterachse: 255/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________

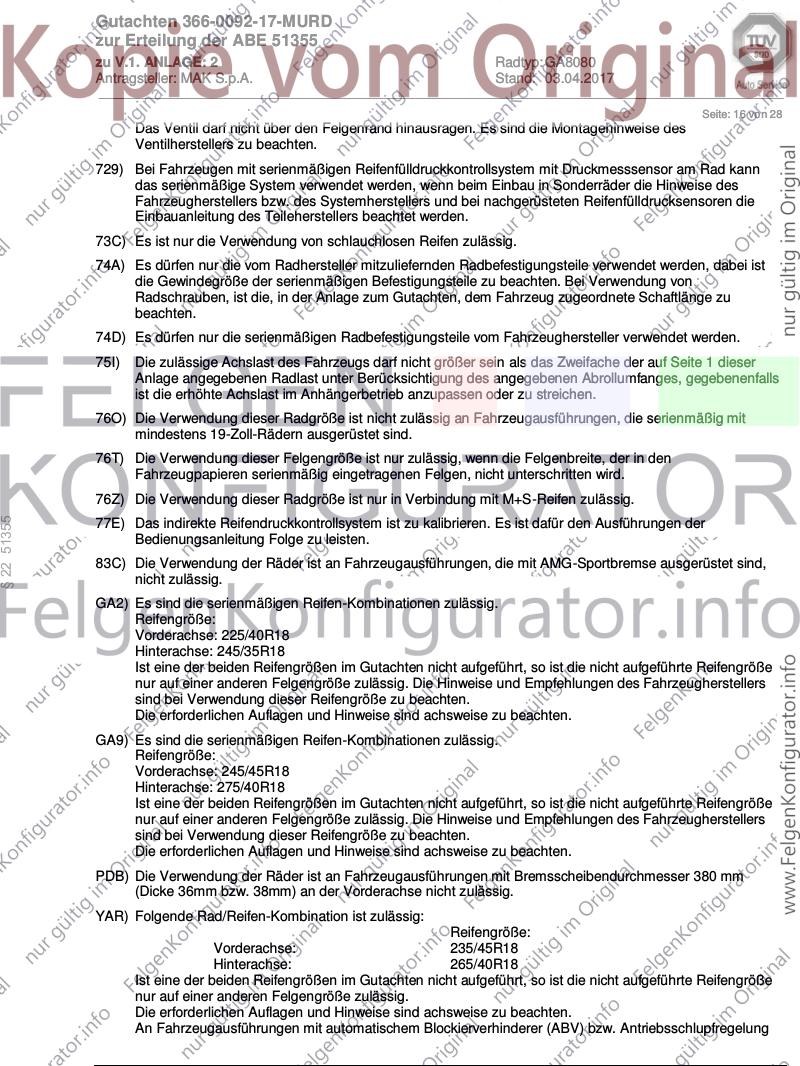

Seite: 16 von 28
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
§ 22 51355
Bedienungsanleitung Folge zu leisten.
83C) Die Verwendung der Räder ist an Fahrzeugausführungen, die mit AMG-Sportbremse ausgerüstet sind,
nicht zulässig.
GA2) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
GA9) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/45R18
Hinterachse: 275/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
PDB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
(Dicke 36mm bzw. 38mm) an der Vorderachse nicht zulässig.
YAR) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R18
Hinterachse: 265/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________

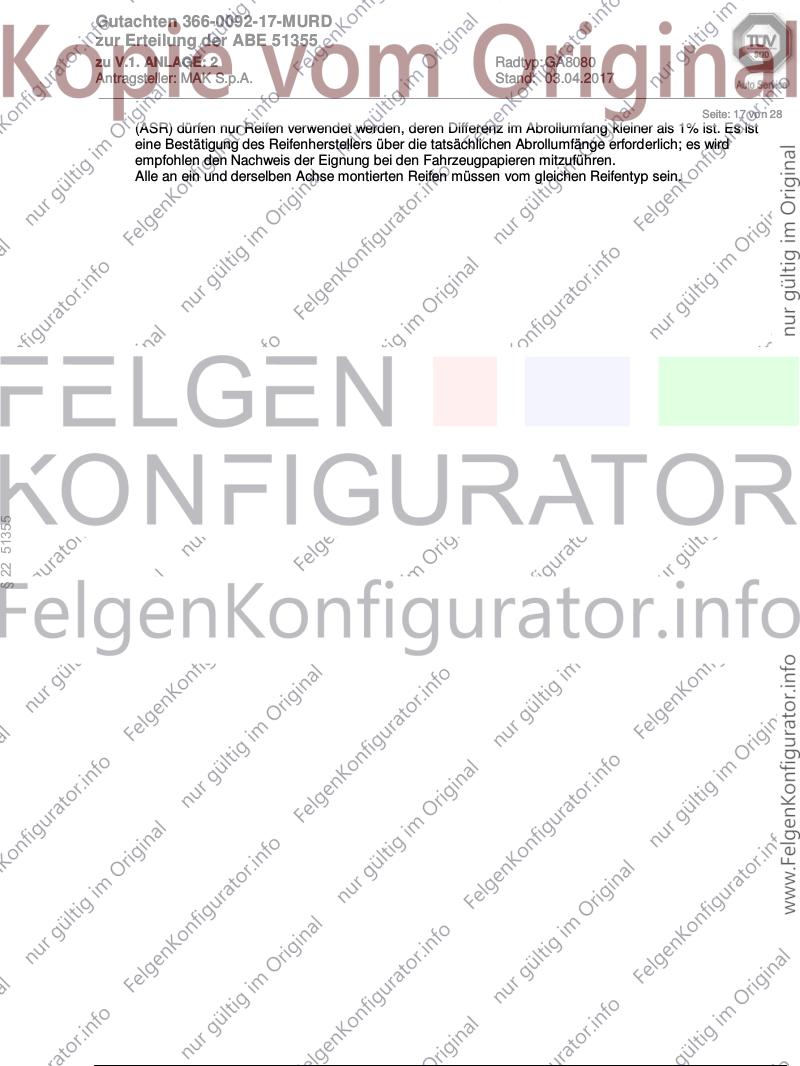

Seite: 17 von 28
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
§ 22 51355
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 18 von 28
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51355
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 19 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
§ 22 51355
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 20 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): ab e1*2001/116*0431*29, Nur Baureihe 205
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 240 y = 285 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 30 VA
26N x = 300 y = 350 8 VA
§ 22 51355
27F x = 300 y = 350 30 HA
27H x = 300 y = 350 8 HA
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 21 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 350 8 VA
26J x = 250 y = 350 20 VA
§ 22 51355
27H x = 290 y = 350 8 HA
27F x = 290 y = 350 22,5 HA
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 22 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 176
Genehm.Nr.: e1*2007/46*0928*..
Handelsbez.: A-KLASSE
Variante(n): ---
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 310 VA
26B x = 250 y = 350 VA
27I x = 240 y = 315 HA
27B x = 290 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 350 20 VA
26N x = 250 y = 350 8 VA
§ 22 51355
27F x = 290 y = 350 25 HA
27H x = 290 y = 350 8 HA
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 23 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 639/2
Genehm.Nr.: e1*2007/46*0457*..
Handelsbez.: Marco Polo, V-Klasse, Vito, Vito Tourer
Variante(n): ab e1*2007/46*0457*09, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 440 VA
26P x = 270 y = 390 VA
26U x = 200 x = 180 VA
26V x = 200 x = 180 VA
27B x = 300 y = 430 HA
27I x = 250 y = 380 HA
27P x = 250 y = 380 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 51355
von [mm] bis [mm] um [mm]
26J x = 320 y = 440 9 VA
26N x = 320 y = 440 5 VA
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 24 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 117
Genehm.Nr.: e1*2007/46*1007*..
Handelsbez.: CLA-Klasse
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
§ 22 51355
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 25 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 34 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
§ 22 51355
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 26 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 246
Genehm.Nr.: e1*2007/46*0751*..
Handelsbez.: B-Klasse
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
§ 22 51355
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 27 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine, nur CLA, nur Sportfahrwerk
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 330 VA
26P x = 230 y = 280 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 330 8 VA
26N x = 280 y = 330 30 VA
27F x = 300 y = 320 18 HA
27H x = 300 y = 320 8 HA
§ 22 51355
Gutachten 366-0092-17-MURD
zur Erteilung der ABE 51355
zu V.1. ANLAGE: 2 Radtyp: GA8080
Antragsteller: MAK S.p.A. Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 28 von 28
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 245G
Genehm.Nr.: e1*2001/116*0470*..
Handelsbez.: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 305 y = 335 VA
26B x = 355 y = 385 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 355 y = 385 8 VA
26J x = 355 y = 385 18 VA
27H x = 310 y = 295 8 HA
27F x = 310 y = 295 13 HA
§ 22 51355
