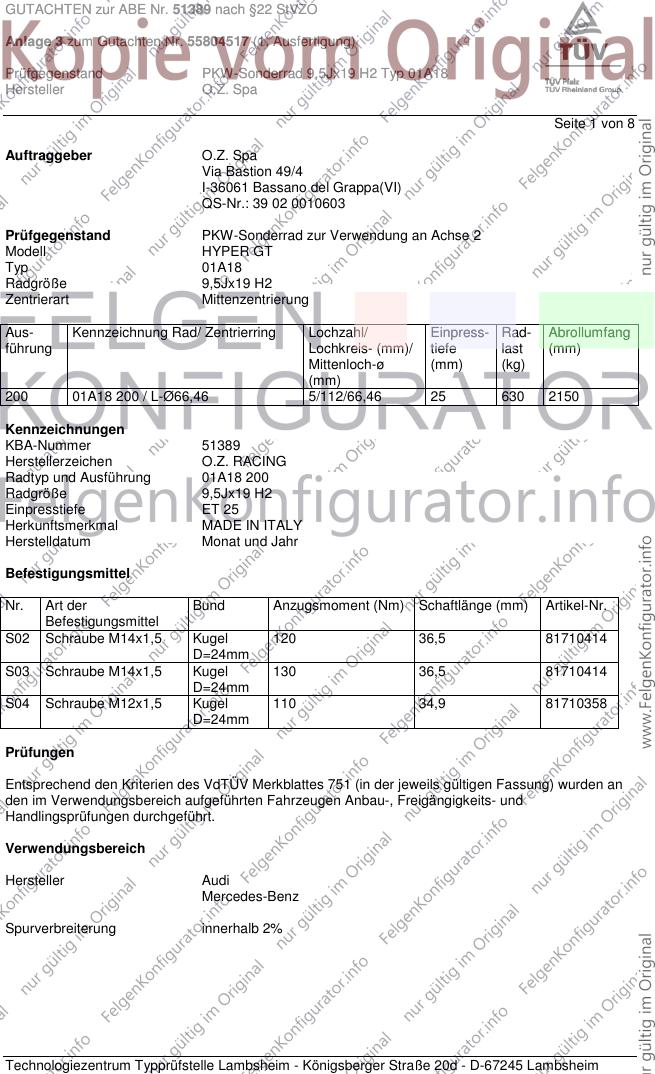

GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa
Seite 1 von 8
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell HYPER GT
Typ 01A18
Radgröße 9,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
200 01A18 200 / L-Ø66,46 5/112/66,46 25 630 2150
Kennzeichnungen
KBA-Nummer 51389
Herstellerzeichen O.Z. RACING
Radtyp und Ausführung 01A18 200
Radgröße 9,5Jx19 H2
Einpresstiefe ET 25
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kugel 120 36,5 81710414
D=24mm
S03 Schraube M14x1,5 Kugel 130 36,5 81710414
D=24mm
S04 Schraube M12x1,5 Kugel 110 34,9 81710358
D=24mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

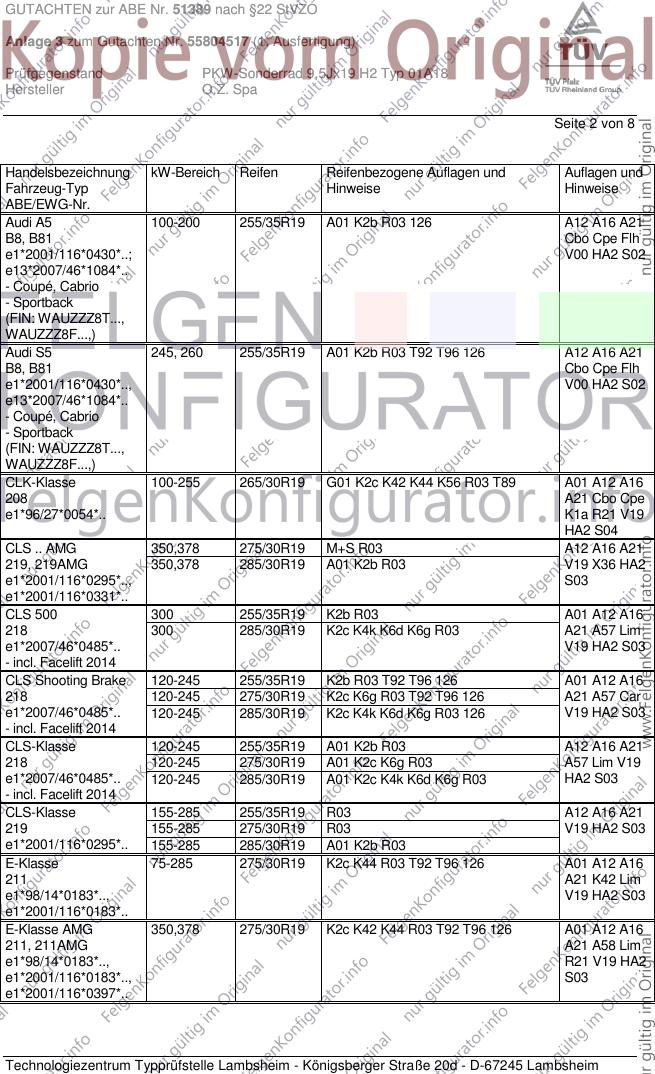

GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa
Seite 2 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A5 100-200 255/35R19 A01 K2b R03 126 A12 A16 A21
B8, B81 Cbo Cpe Flh
e1*2001/116*0430*..; V00 HA2 S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 245, 260 255/35R19 A01 K2b R03 T92 T96 126 A12 A16 A21
B8, B81 Cbo Cpe Flh
e1*2001/116*0430*.., V00 HA2 S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
CLK-Klasse 100-255 265/30R19 G01 K2c K42 K44 K56 R03 T89 A01 A12 A16
208 A21 Cbo Cpe
e1*96/27*0054*.. K1a R21 V19
HA2 S04
CLS .. AMG 350,378 275/30R19 M+S R03 A12 A16 A21
219, 219AMG 350,378 285/30R19 A01 K2b R03 V19 X36 HA2
e1*2001/116*0295*.., S03
e1*2001/116*0331*..
CLS 500 300 255/35R19 K2b R03 A01 A12 A16
218 300 285/30R19 K2c K4k K6d K6g R03 A21 A57 Lim
e1*2007/46*0485*.. V19 HA2 S03
- incl. Facelift 2014
CLS Shooting Brake 120-245 255/35R19 K2b R03 T92 T96 126 A01 A12 A16
218 120-245 275/30R19 K2c K6g R03 T92 T96 126 A21 A57 Car
e1*2007/46*0485*.. 120-245 285/30R19 K2c K4k K6d K6g R03 126 V19 HA2 S03
- incl. Facelift 2014
CLS-Klasse 120-245 255/35R19 A01 K2b R03 A12 A16 A21
218 120-245 275/30R19 A01 K2c K6g R03 A57 Lim V19
e1*2007/46*0485*.. 120-245 285/30R19 A01 K2c K4k K6d K6g R03 HA2 S03
- incl. Facelift 2014
CLS-Klasse 155-285 255/35R19 R03 A12 A16 A21
219 155-285 275/30R19 R03 V19 HA2 S03
e1*2001/116*0295*.. 155-285 285/30R19 A01 K2b R03
E-Klasse 75-285 275/30R19 K2c K44 R03 T92 T96 126 A01 A12 A16
211 A21 K42 Lim
e1*98/14*0183*.., V19 HA2 S03
e1*2001/116*0183*..
E-Klasse AMG 350,378 275/30R19 K2c K42 K44 R03 T92 T96 126 A01 A12 A16
211, 211AMG A21 A58 Lim
e1*98/14*0183*.., R21 V19 HA2
e1*2001/116*0183*.., S03
e1*2001/116*0397*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

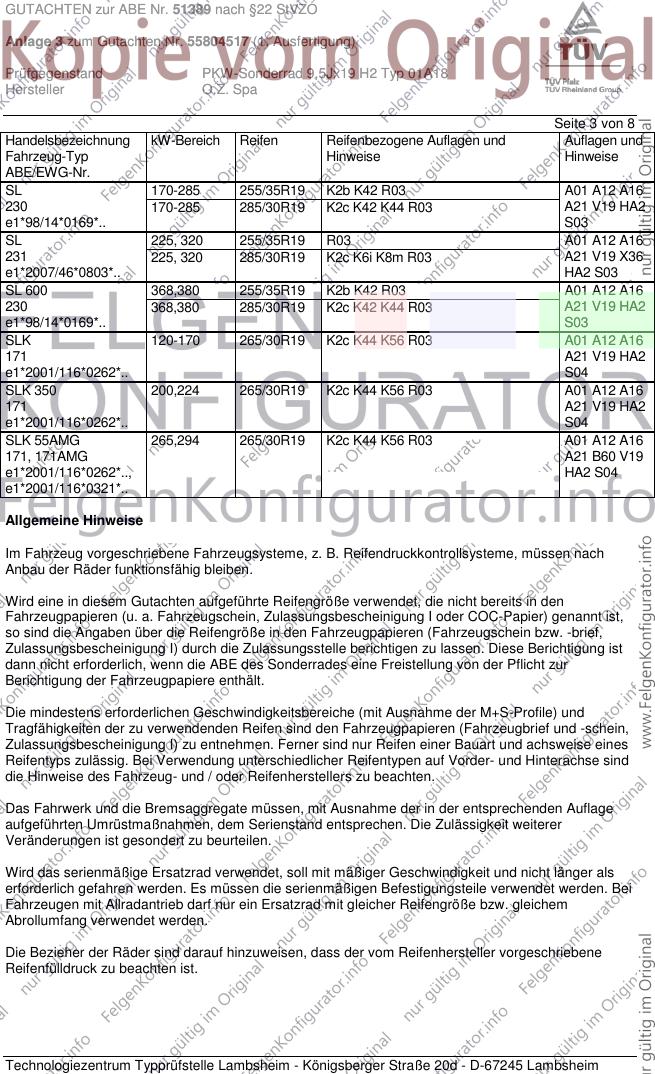

GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 170-285 255/35R19 K2b K42 R03 A01 A12 A16
230 170-285 285/30R19 K2c K42 K44 R03 A21 V19 HA2
e1*98/14*0169*.. S03
SL 225, 320 255/35R19 R03 A01 A12 A16
231 225, 320 285/30R19 K2c K6i K8m R03 A21 V19 X36
e1*2007/46*0803*.. HA2 S03
SL 600 368,380 255/35R19 K2b K42 R03 A01 A12 A16
230 368,380 285/30R19 K2c K42 K44 R03 A21 V19 HA2
e1*98/14*0169*.. S03
SLK 120-170 265/30R19 K2c K44 K56 R03 A01 A12 A16
171 A21 V19 HA2
e1*2001/116*0262*.. S04
SLK 350 200,224 265/30R19 K2c K44 K56 R03 A01 A12 A16
171 A21 V19 HA2
e1*2001/116*0262*.. S04
SLK 55AMG 265,294 265/30R19 K2c K44 K56 R03 A01 A12 A16
171, 171AMG A21 B60 V19
e1*2001/116*0262*.., HA2 S04
e1*2001/116*0321*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

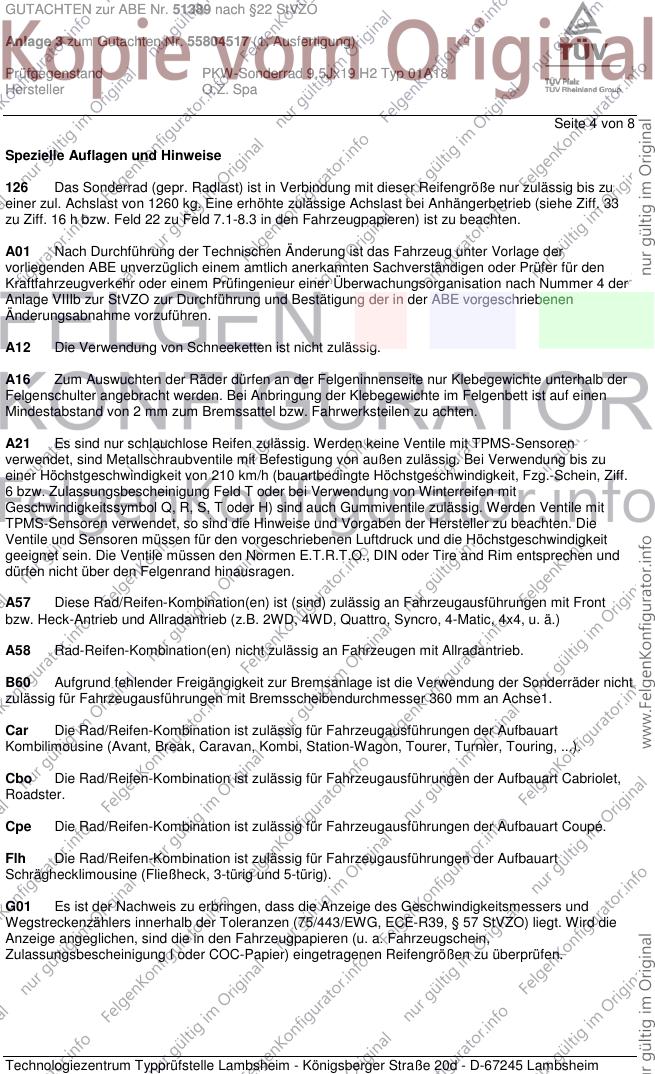

GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa
Seite 4 von 8
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

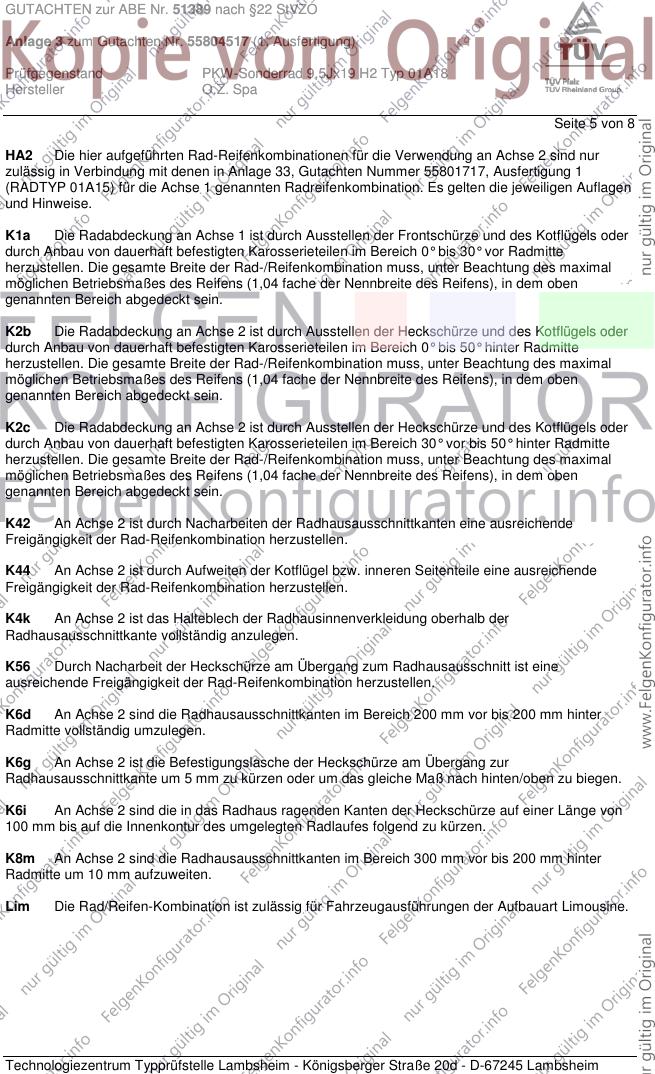

GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa
Seite 5 von 8
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 33, Gutachten Nummer 55801717, Ausfertigung 1
(RADTYP 01A15) für die Achse 1 genannten Radreifenkombination. Es gelten die jeweiligen Auflagen
und Hinweise.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa

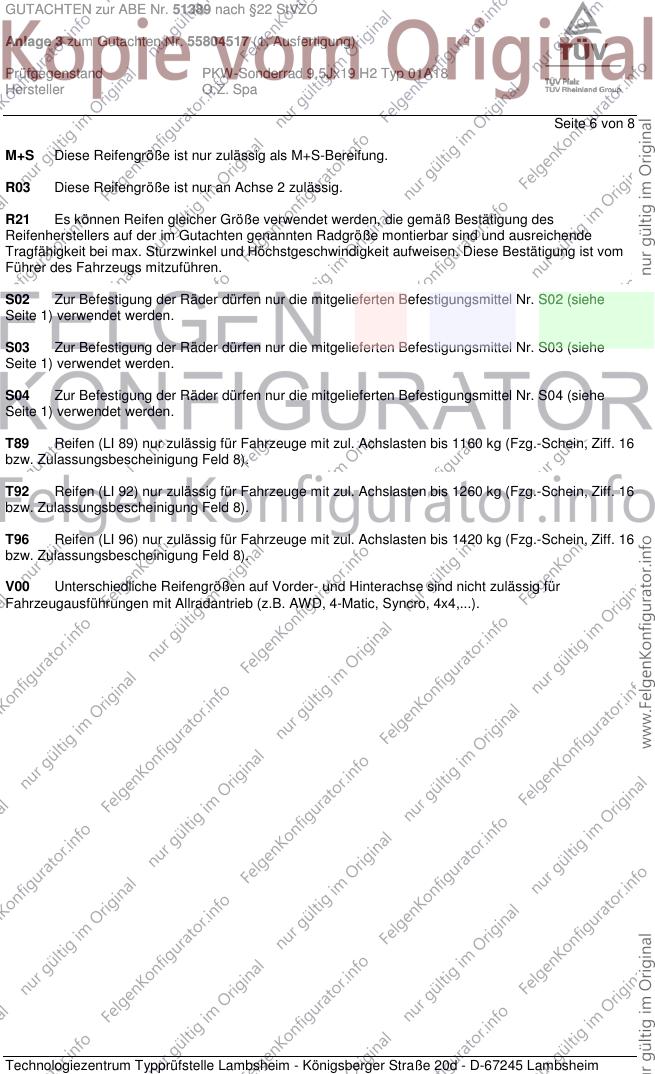

Seite 6 von 8
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa

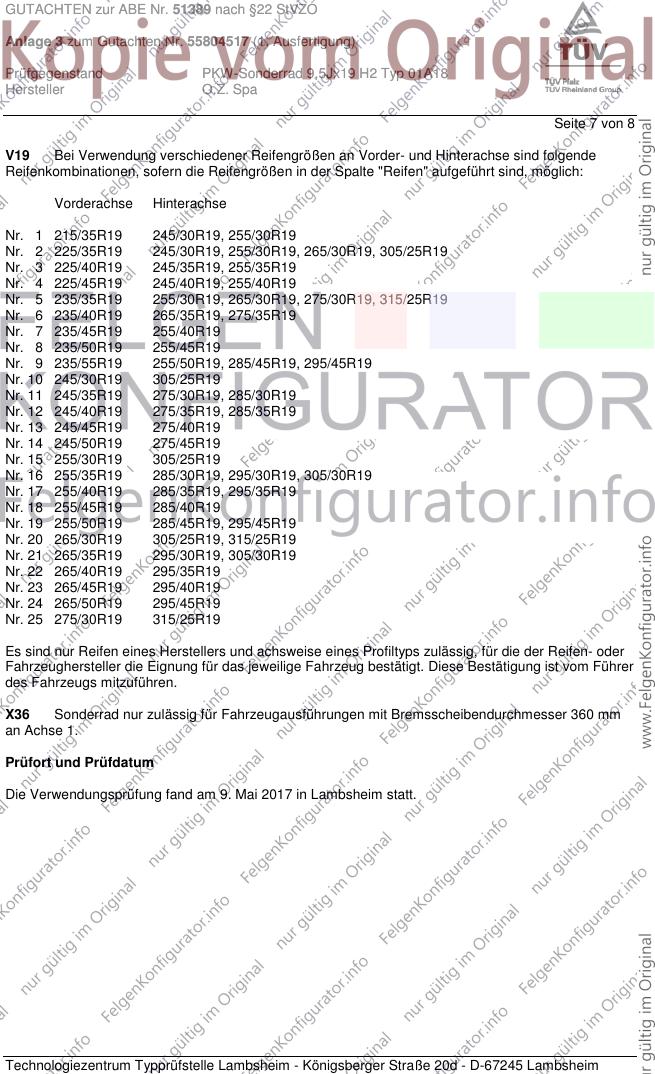

Seite 7 von 8
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Mai 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51389 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55804517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx19 H2 Typ 01A18
Hersteller O.Z. Spa
Seite 8 von 8
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Dezember 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Mai 2017
Pohl 00271773.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
