GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 1 von 17
Auftraggeber RVS Srl
via per Salvatronda 60
I 31033 Castelfranco Veneto TV
QM-Nr.: 39020150706
Prüfgegenstand PKW-Sonderrad
Modell AC-MB5
Typ AC-MB5 8,5JX19EH2+
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F8B AC-MB5 8,5JX19EH2+ F8B / ohne 5/112/66,6 43 750 2260
Ring
Kennzeichnungen
KBA-Nummer 52163
Herstellerzeichen RVS
Radtyp und Ausführung AC-MB5 8,5JX19EH2+ (s.o.)
Radgröße 8,5JX19H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel 120 30
d=26mm
S02 Schraube M14x1,5 Kugel 150 32
d=26mm
S03 Schraube M14x1,5 Kugel 180 32
d=26mm
S04 Schraube M14x1,5 Kugel 160 32
d=26mm
S05 Schraube M14x1,5 Kugel 130 30
d=26mm
S06 Schraube M14x1,5 Kugel 150 30
d=26mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A19
B8, B81 88-195 235/35R19 R37 T87 T91 Car Lim V19
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S01
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...) 88-200 255/35R19
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A19
4G, 4G1 100-245 245/40R19 T94 T98 A57 B90 BnK
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 Car Lim NA1
e13*2007/46*1147*.. S01
- incl. Facelift 2014
Audi A6 / A6 Avant 150-210 225/45R19 A91 T96 150 A14 A19 A57
F2 150-210 235/45R19 A12 T95 T99 150 Car L06 Lim
e1*2007/46*1801*..; 150-210 235/50R19 A12 150 S01
150-250 245/45R19 A12 150
150-250 255/40R19 A12 T96 150
150-250 255/45R19 A12 150
Audi A6 allroad 140-245 235/45R19 T99 150 A12 A14 A19
4G, 4G1 140-245 235/50R19 150 A56 B92 Car
e1*2007/46*0436*..; 140-245 245/45R19 150 KMV S01
e13*2007/46*1147*.. 140-245 255/45R19 150
- incl. Facelift 2014
Audi S4 245 235/35R19 M+S T91 A12 A14 A19
B8, B81 245 245/35R19 T93 Car Lim S01
e1*2001/116*0430*..; 245 255/35R19 T92 T96
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/35R19 K14 K1c K2b K41 K42 K44 K56 T85 A01 A12 A14
169 A19 S05
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 K1a K2b T85 Y18 A01 A12 A14
176, 245G 66, 80 235/30R19 K1c K2b K5d T86 Y18 A19 A57 Flh
e1*2007/46*0928*..; 66-160 225/35R19 K1a K2b T88 V00 V19 S05
e1*2001/116* 66-160 235/30R19 K1c K2b K5d NoD T86
0470*04-.. 66-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
T91
66-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
75,90,115 215/35R19 K1a K2b NoD T85
A-Klasse 80-165 225/35R19 K1a K1b K2b K5d K6f T84 T88 A01 A12 A14
F2A 80-165 225/40R19 K1a K1b K2b K5d K6f K7i A19 A58 V19
e1*2007/46*1829*.. 80-165 235/35R19 K1c K2b K5d K6f K7i K8h T87 T91 Y85 S05
(FIN: WDD177...) 80-165 245/35R19 K2b K6f K8h R03
80-165 255/30R19 K2c K6f K8m R03 T87 T91
80-165 255/35R19 K2c K6f K8m R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A45 AMG 4matic 265, 280 235/35R19 K1a K1b K4i K5d K6g K8h T91 A01 A12 A14
176, 245G, -/AMG A19 A56 Flh
e1*2007/46*0928*..; S05
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 215/35R19 K42 T85 A01 A12 A14
245 70-142 225/35R19 G46 K1a K1b K2b K41 K42 T84 T88 A19 S05
e1*2001/116*0314*..
B-Klasse 66, 80 215/35R19 A58 K1a K1b K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K1a K1b K2b T88 A19 NoE S05
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87
e1*2001/116* T91
0470*04-.. 75,90,115 215/35R19 A58 K1a K1b K2b NoD T85
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A19
245G 65 (132) 235/35R19 A01 K5w K6w T91 A58 Flh KMV
e1*2001/116*0470*.. S05
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A19
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S05
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 115-225 225/35R19 Cpe R03 T84 T88 A12 A14 A19
204 88-215 225/35R19 Lim R03 T88 V19 S05
e1*2001/116*0431*.. 88-225 225/35R19 Cpe Lim R02 T84 T88
- Limousine/Coupe 88-225 235/35R19 A01 Cpe K1a K1b K41 Lim R02 T87
- incl. Facelift 2011 T91
(FIN: WDD204...) 88-225 235/35R19 A01 Cpe G01 K2b K42 K56 Lim R03
T87 T91
88-225 245/30R19 A01 Cpe K1c K2b K41 K42 K56 Lim
T89
88-225 255/30R19 A01 Cpe K2b K42 K56 Lim R03 T91
C-Klasse 85-180 225/40R19 T89 T93 A12 A14 A19
204 85-180 235/35R19 T91 A58 Lim MHy
e1*2001/116* 85-180 245/35R19 A01 K1c K2b T89 T93 V19 S05
0431*29-.. 85-180 245/35R19 K2h R03 T89 T93
(FIN: WDD205...) 85-180 255/35R19 A01 K2b R03 T92 T96
C-Klasse 4matic 125-245 225/40R19 A12 A14 A19
204 125-245 235/35R19 T91 A56 Lim V19
e1*2001/116* 125-245 245/35R19 A01 K1c K2b S05
0431*29-.. 125-245 245/35R19 K2h R03
(FIN: WDD205...) 125-245 255/35R19 A01 K2b R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 115-180 225/40R19 A12 A14 A19
Cabrio 115-180 235/35R19 T91 A58 Cbo Cpe
204 115-180 245/35R19 A01 K1c K2b V19 S05
e1*2001/116* 115-180 245/35R19 K2h R03
0431*37-.. 115-180 255/35R19 A01 K2b R03
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/40R19 A12 A14 A19
Cabrio 4matic 125-245 235/35R19 T91 A56 Cbo Cpe
204 125-245 245/35R19 A01 K1c K2b V19 S05
e1*2001/116* 125-245 245/35R19 K2h R03
0431*37-.. 125-245 255/35R19 A01 K2b R03
(FIN: WDD205...)
C-Klasse T-Modell 115,135 245/30R19 K1c K2b K41 K42 K56 T89 A01 A12 A14
204K 88-225 225/35R19 R02 T84 T88 A19 Car V19
e1*2001/116*0457*.. 88-225 235/35R19 K1a K1b K41 R02 T87 T91 S05
- incl. Facelift 2011 88-225 235/35R19 G01 K2b K42 K56 R03 T91
(FIN: WDD204...) 88-225 255/30R19 K2b K42 K56 R03 T91
C-Klasse T-Modell 85-180 225/40R19 T89 T93 A12 A14 A19
204K 85-180 235/35R19 T91 A58 Car MHy
e1*2001/116* 85-180 245/35R19 A01 K1c K2b T89 T93 V19 S05
0457*25-.. 85-180 245/35R19 K2h R03 T89 T93
(FIN: WDD205...) 85-180 255/35R19 A01 K2b R03 T92 T96
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A14 A19
4matic 125-245 235/35R19 T91 A56 Car V19
204K 125-245 245/35R19 A01 K2b R03 T93 S05
e1*2001/116* 125-245 245/35R19 K2h R03 T89 T93
0457*25-.. 125-245 255/35R19 A01 K2b R03 T92 T96
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 R35 A12 A14 A19
215 B03 R21 S02
e1*98/14*0113*..
CL-Klasse 285 235/45R19 R37 T95 T99 A10 A14 A19
216 285 245/40R19 R37 T94 T98 Cpe Mk1 P35
e1*2001/116*0372*.. 285,320 255/40R19 V00 VS9 S06
(FIN: WDD216...) 285-380 255/40R19 M+S
CLA 45 AMG 4matic 265, 280 235/35R19 K1a K1b K4i K5d K6g K8h T91 A01 A12 A14
245G, -/AMG A19 A56 Lim
e1*2007/46*1207*..; S05
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1a K1b K4i K5d K6g K8h T91 A01 A12 A14
245G, -/AMG A19 A56 Car
e1*2007/46*1207*..; S05
e1*2001/116*
0470*12-..
- Shooting Brake
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80, 90 215/35R19 K1a K1b K2b T85 Y16 A01 A12 A14
117, 245G 80, 90 235/30R19 K1c K2b K5d T86 A19 A57 Lim
e1*2007/46*1007*..; 80,90,115 215/35R19 K1a K1b K2b NoD T85 S05
e1*2001/116* 80-160 225/35R19 K1a K1b K2b T84 T88
0470*04-.. 80-160 235/30R19 K1c K2b K5d NoD T86
80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
T91
CLA-Klasse Shooting 80,90,115 215/35R19 K1a K1b K2b NoD T85 A01 A12 A14
Brake 80-160 225/35R19 K1a K1b K2b T84 T88 A19 A57 Car
245G 80-160 235/30R19 K1c K2b K5d NoD T86 S05
e1*2001/116* 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
0470*12-.. T91
E 500 300 245/35R19 K1a K1b T93 A01 A12 A14
212 A19 A57 F38
e1*2001/116* Lim S05
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 R37 T91 A12 A14 A19
212 100-225 255/30R19 R03 T91 A57 F38 Lim
e1*2001/116*0501*.. 100-285 245/35R19 A01 K1a K1b T93 NoH V01 V19
- mit Luftfederung S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/40R19 A10 R37 T93 A14 A19 A58
212 110-190 225/45R19 A12 R37 T92 T96 Lim NoH V19
e1*2001/116* 110-190 235/40R19 A10 R37 T92 T96 S06
0501*24-.. 110-190 245/35R19 A32 T93
(FIN: WDD213...) 110-190 245/40R19 A32 T94 T98
110-190 255/35R19 A12 T92 T96
110-190 255/40R19 A12
E-Klasse 100-225 235/35R19 R37 T91 A12 A14 A19
212, 212G 100-225 255/30R19 A01 K1a K1b T91 A57 F39 Lim
e1*2001/116*0501*..; 100-245 245/35R19 A01 K1a K1b T93 NoH V01 V19
e1*2007/46*0484*.. S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-143 225/40R19 A10 R37 T93 A14 A19 A56
212 120-143 225/45R19 A12 R37 T92 T96 Lim NoH V19
e1*2001/116* 120-143 235/40R19 A10 R37 T92 T96 S06
0501*24-.. 120-143 255/40R19 A12 R03
(FIN: WDD213...) 120-245 245/35R19 A32 T93
120-245 245/40R19 A32 T94 T98
120-245 255/35R19 A12 T92 T96
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A14 A19
207 120-285 235/35R19 R02 T91 A58 Cbo F39
e1*2001/116*0502*.. 120-285 255/30R19 R03 T91 V19 S05
(FIN: WDD207...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A19
207 120-285 235/35R19 T91 A58 Cpe F39
e1*2001/116*0502*.. 120-285 255/30R19 R03 T91 V19 S05
(FIN: WDD207...)
E-Klasse Coupé / 120-180 225/40R19 A10 R37 T93 A14 A19 A58
Cabrio 120-180 225/45R19 A12 R37 T92 T96 Cbo Cpe NoH
R1EC 120-180 235/40R19 A10 R37 T92 T96 V19 S06
e1*2007/46*1666*.. 120-180 245/35R19 A32 T93
120-180 245/40R19 A32
120-180 255/35R19 A12 T92 T96
120-180 255/40R19 A12 R03
E-Klasse Coupé / 135, 143 225/40R19 A10 R37 T93 A14 A19 A56
Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 Cbo Cpe NoH
R1EC 135, 143 235/40R19 A10 R37 T92 T96 V19 S06
e1*2007/46*1666*.. 135-245 245/35R19 A32 T93
135-245 245/40R19 A32
135-245 255/35R19 A12 T92 T96
135-245 255/40R19 A12 R03
E-Klasse T-Modell 110-190 225/45R19 A12 R37 T96 X77 150 A14 A19 A58
R1ES 110-190 235/40R19 A10 R37 T96 X77 150 Car KOV NoH
e1*2007/46*1560*.. 110-190 245/40R19 A32 T94 T98 150 V19 S06
(FIN: WDD213...) 110-190 255/35R19 A12 T96 X77 150
110-190 255/40R19 A12 T00 T96 150
E-Klasse T-Modell 135, 143 225/45R19 A12 R37 T96 X77 A14 A19 A56
4matic 135, 143 235/40R19 A10 R37 T96 X77 Car KOV NoH
R1ES 135, 143 255/40R19 A12 R03 T00 T96 V19 S06
e1*2007/46*1560*.. 135-245 245/40R19 A32 T98
(FIN: WDD213...) 135-245 255/35R19 A12 X77
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A19
245G, -/AMG 265, 280 235/40R19 A56 S05
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A14 A19
245G 80-155 235/40R19 A57 Flh S05
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLK-Klasse 100-225 235/50R19 A12 A14 A19
204X 100-225 245/45R19 V19 S06
e1*2001/116* 100-225 255/45R19
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 T94 T98 A12 A14 A19
220 A61 B03 NBF
e1*97/27*0099*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S63, S65 -/AMG 386-463 255/40R19 A32 M+S A14 A19 A58
221, 221AMG Mk1 S06
e1*2001/116*0335*..;
e1*2001/116*0396*..
(FIN: WDD221...)
V-Klasse 72-128 245/40R19 G01 K1c K2c K41 K42 K44 K45 K56 A01 A12 A14
638/2 T94 T98 A19 K56 S04
e9*95/54, 98/14, 72-128 255/35R19 K1c K2c K42 K44 K45 K56 T96
2001/116*0020*..
V-Klasse/Vito 100-140 235/45R19 G90 K2b T99 150 A01 A12 A14
639/2, 639/4 100-140 245/40R19 K1a K1b K2b K5k T98 150 A19 A58 AHa
e1*2007/46* 100-140 245/45R19 G90 K1a K1b K2b K5k T02 T98 150 S03
0457*09-.. 100-140 255/40R19 K1c K2b K5d K5i K5l T00 150
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Heckantrieb
V-Klasse/Vito 65, 84 235/45R19 G90 K2b T99 150 A01 A12 A14
639/2, 639/4 65, 84 245/40R19 K1a K1b K2b K5k T98 150 A19 A58 AFa
e1*2007/46* 65, 84 245/45R19 G90 K1a K1b K2b K5k T02 T98 150 S03
0457*09-.. 65, 84 255/40R19 K1c K2b K5d K5i K5l T00 150
e1*2007/46*
0458*08-..
(FIN: WDF447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 235/45R19 A01 G90 K2b T99 150 A12 A14 A19
639/2, 639/5 100-140 245/40R19 A01 K1a K1b K2b K5k T98 150 A56 S03
e1*2007/46* 100-140 245/45R19 A01 G90 K1a K1b K2b K5k T02 T98
0457*09-.. 150
e1*2007/46* 100-140 255/40R19 A01 K1c K2b K5d K5i K5l T00 150
0459*06-..
(FIN: WDF447...)
nur Allradantrieb
Vito 58-105 245/40R19 G01 K1c K41 K42 K44 K45 K56 T98 A01 A12 A14
638 58-105 255/35R19 K1c K2c K42 K44 K45 K56 T96 A19 S04
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 245/40R19 G01 K1c K2c K41 K42 K44 K56 T98 A01 A12 A14
638/1 60-105 255/35R19 K1c K2c K42 K44 K56 T96 A19 S04
K 393
Vito/Viano 65-190 245/40R19 K1c K2b K41 K42 T98 150 A01 A12 A14
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 K42 T02 150 A19 A57 S03
e9*2001/116*0048*.., 65-190 255/40R19 G72 K1c K2c K41 K42 T00 150
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl
Seite 8 von 17
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

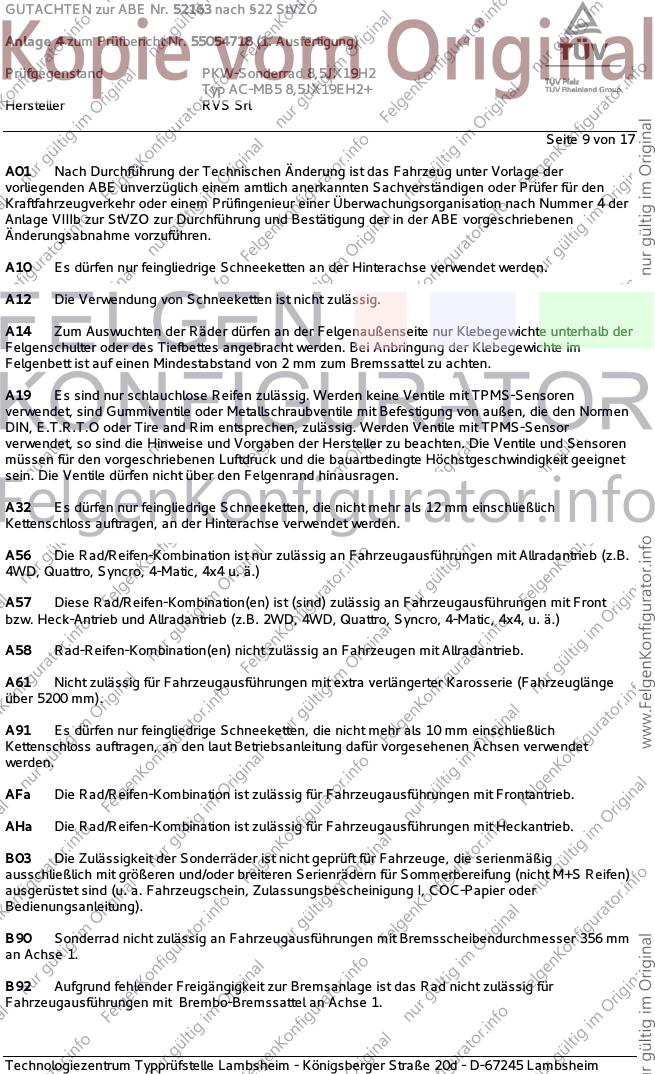

Seite 9 von 17
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

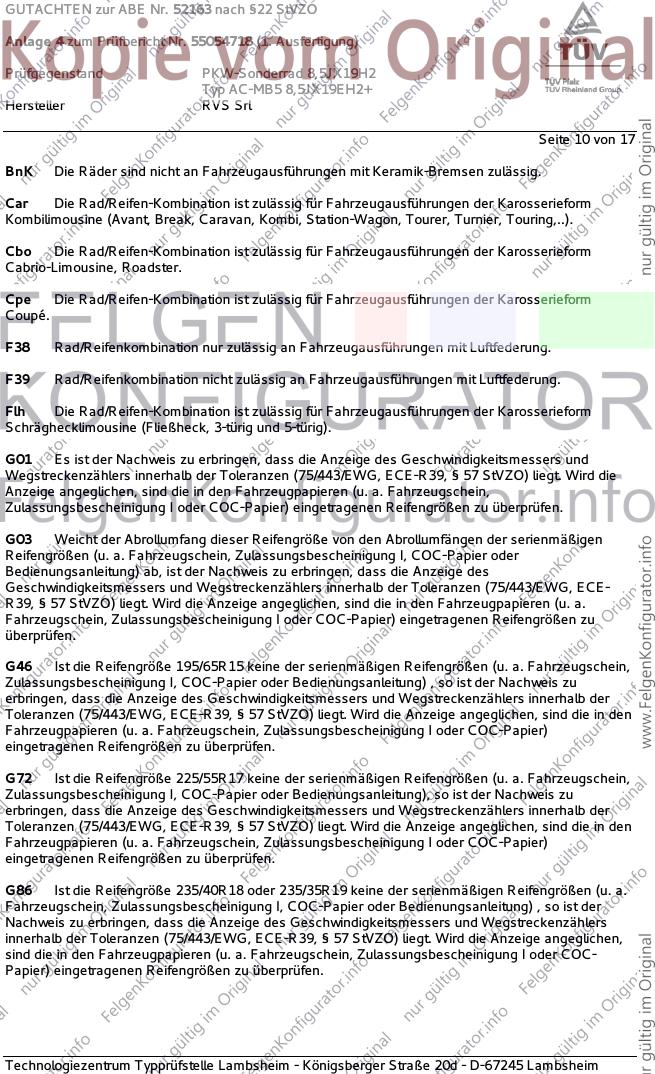

Seite 10 von 17
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

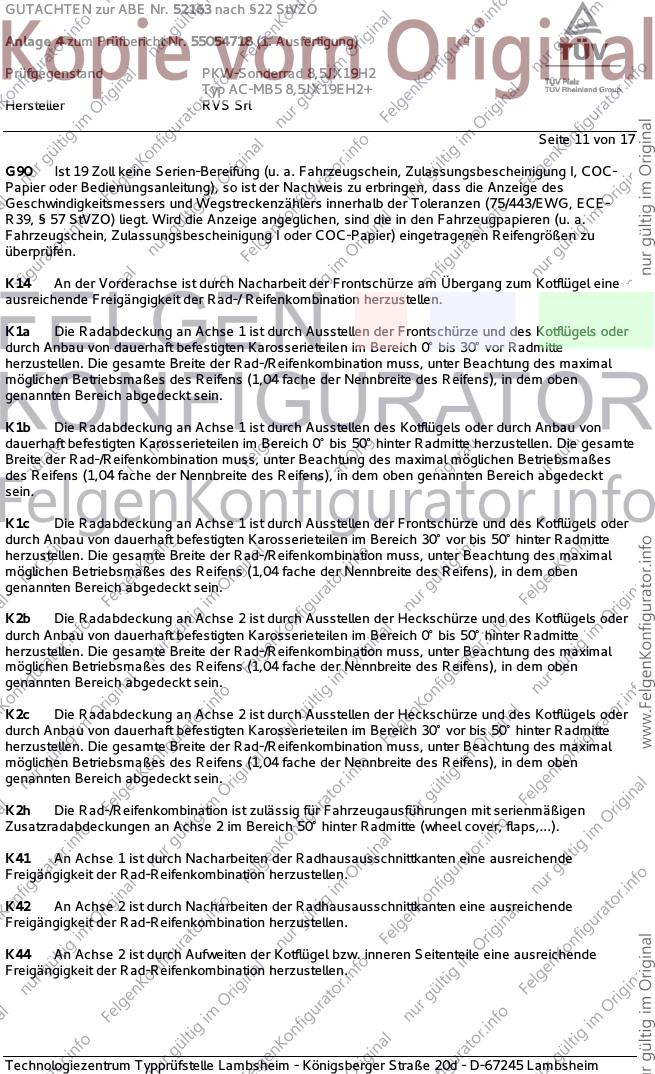

Seite 11 von 17
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

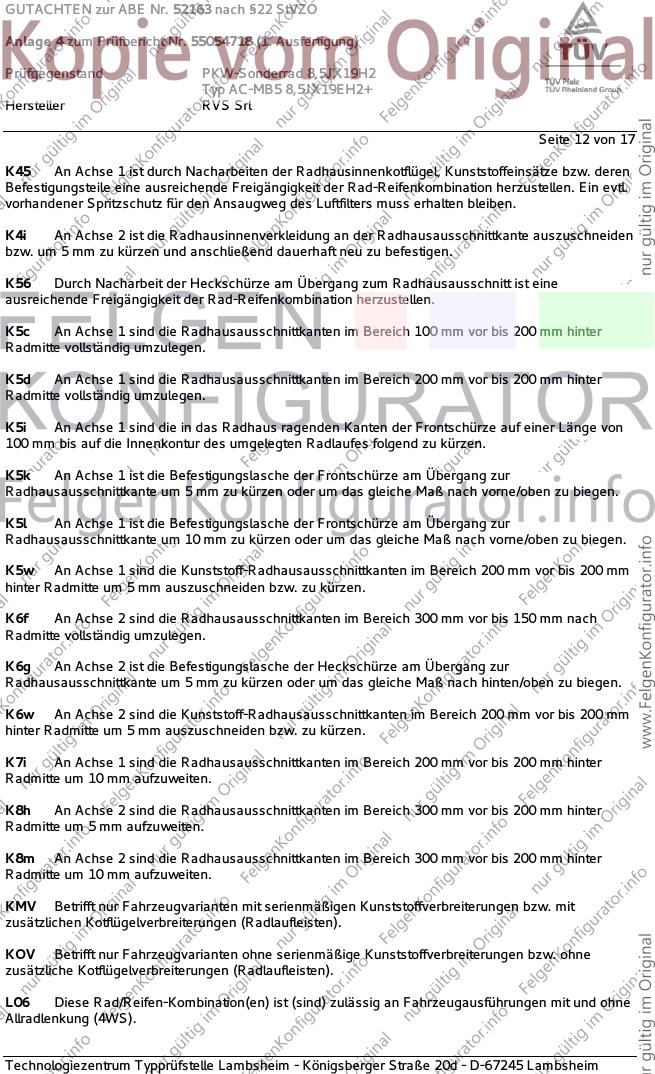

Seite 12 von 17
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

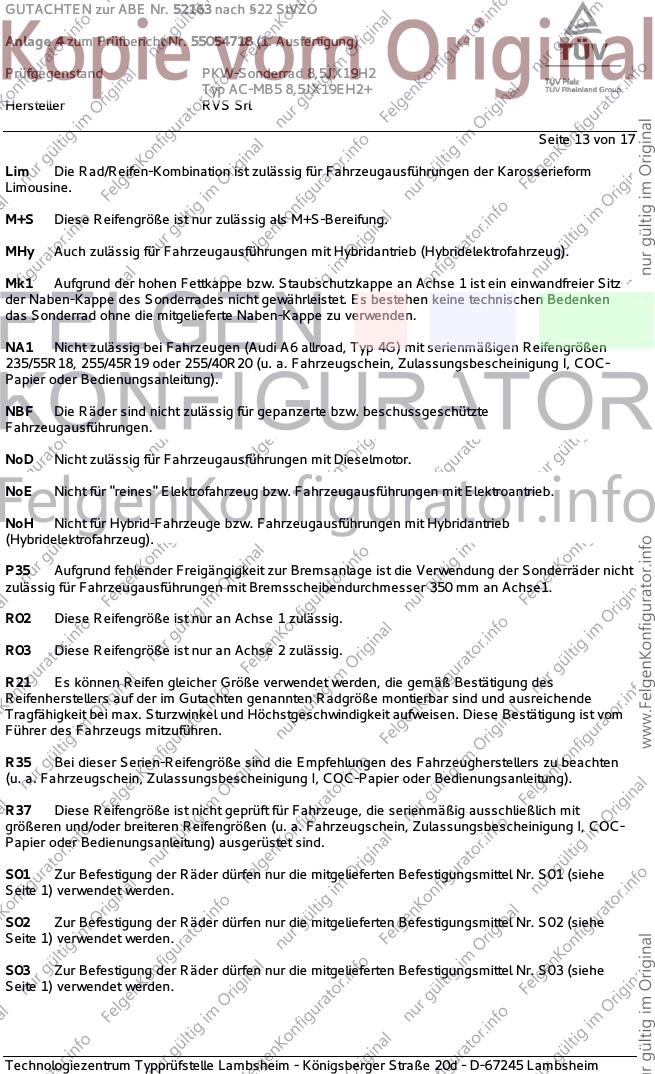

Seite 13 von 17
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Mk1 Aufgrund der hohen Fettkappe bzw. Staubschutzkappe an Achse 1 ist ein einwandfreier Sitz
der Naben-Kappe des Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken
das Sonderrad ohne die mitgelieferte Naben-Kappe zu verwenden.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

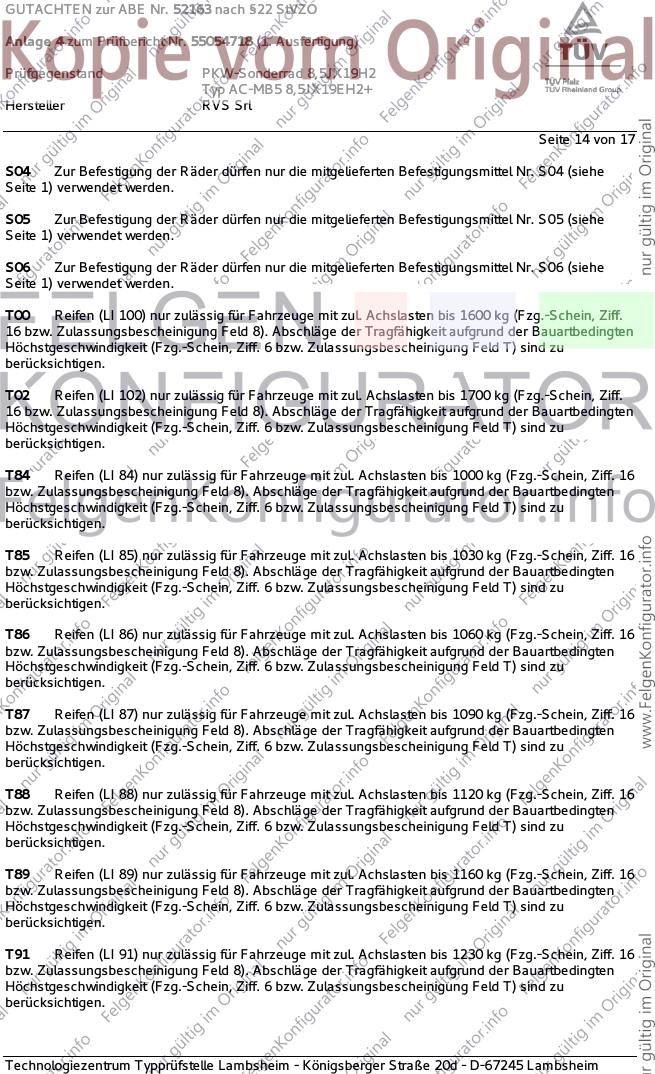

Seite 14 von 17
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

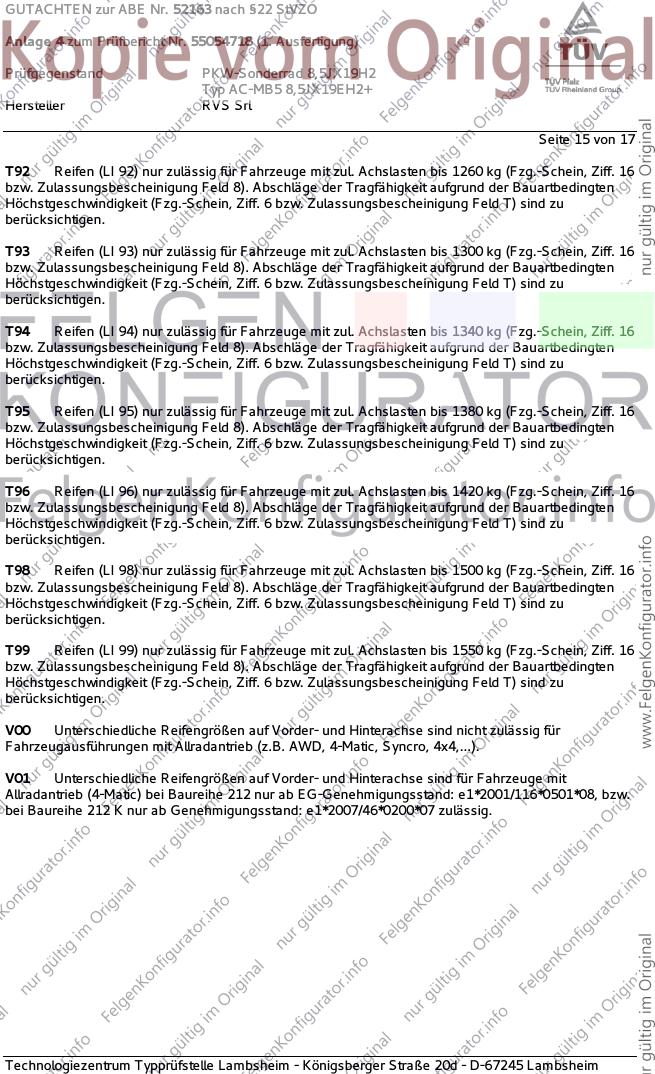

Seite 15 von 17
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

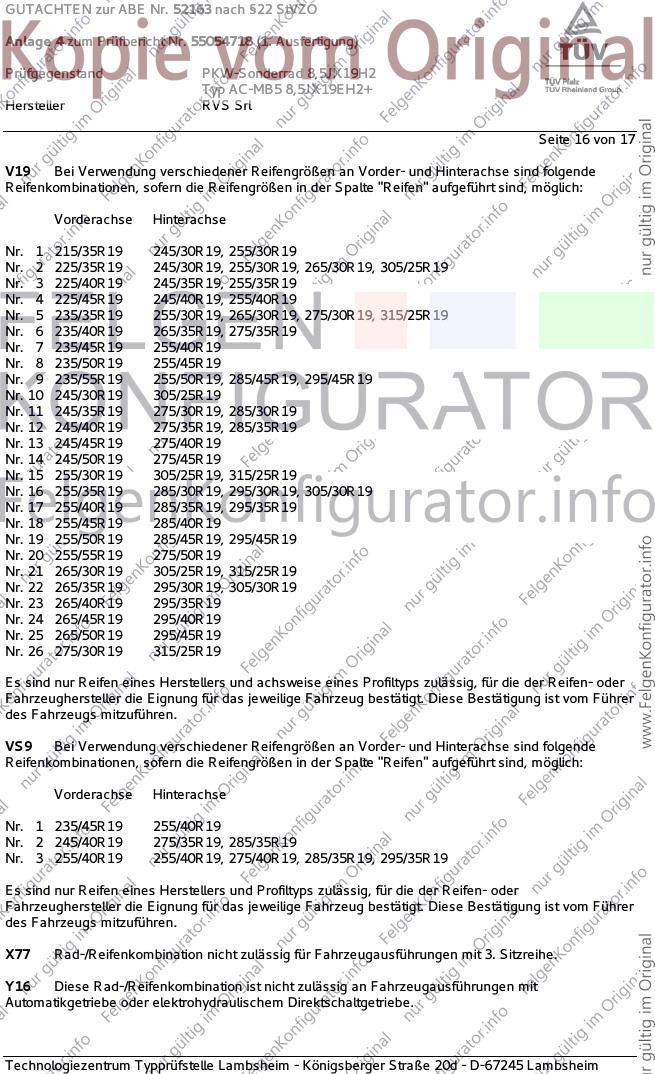

Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52163 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55054718 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2
Typ AC-MB5 8,5JX19EH2+
Hersteller RVS Srl

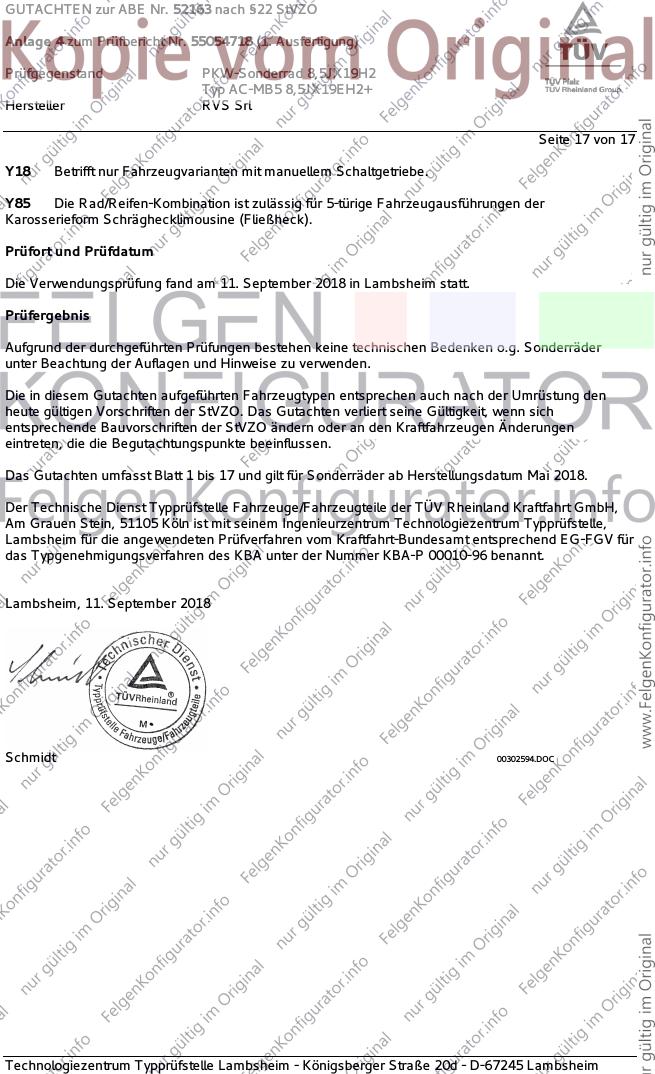

Seite 17 von 17
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Mai 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. September 2018
Schmidt 00302594.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
