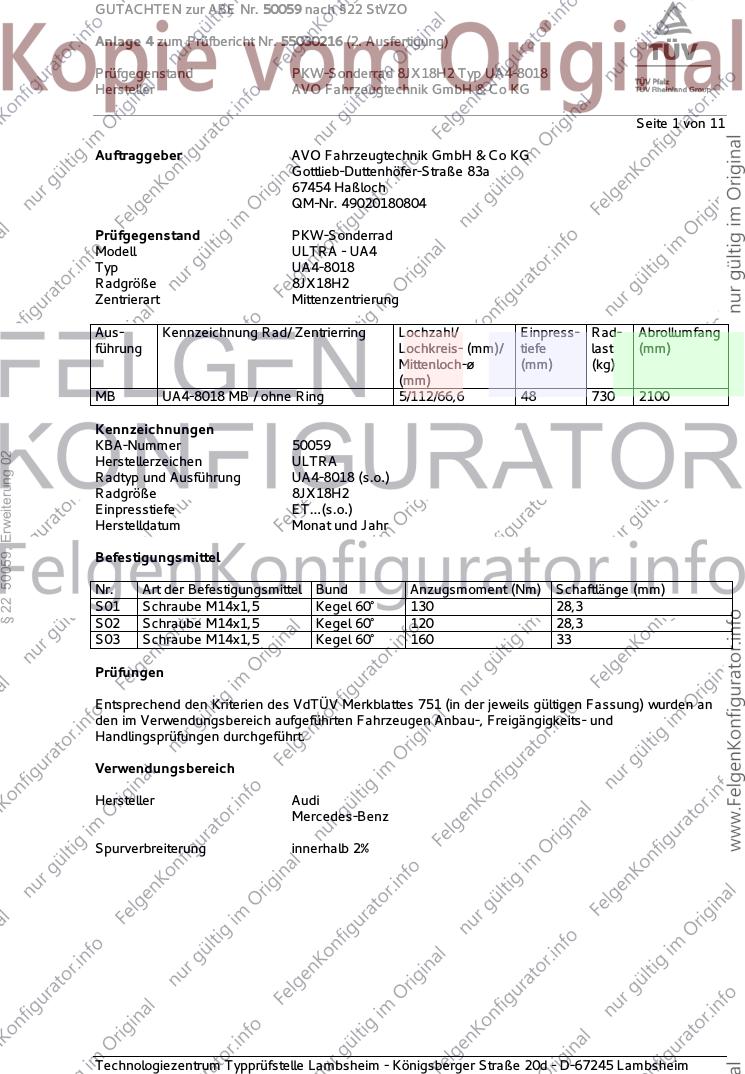

GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 11
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA4
Typ UA4-8018
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA4-8018 MB / ohne Ring 5/112/66,6 48 730 2100
Kennzeichnungen
KBA-Nummer 50059
§ 22 50059, Erweiterung 02
Herstellerzeichen ULTRA
Radtyp und Ausführung UA4-8018 (s.o.)
Radgröße 8JX18H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 160 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A14 A16 A18
B8, B81 88-140 215/45R18 A13 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 A33 R37 T91 T95 S02
0430*00-41; 88-195 235/40R18 A12 R37
e13*2007/46*1084*.. 88-200 225/45R18 A33 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi S4 245 225/45R18 A33 M+S T91 T95 A14 A16 A18
B8, B81 245 235/40R18 A12 M+S T91 T93 Car Lim S02
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A12 A14
169 A16 A18 S01
e1*2001/116*0288*..
§ 22 50059, Erweiterung 02
A-Klasse 66-135 215/40R18 T85 T89 A12 A14 A16
176, 245G 66-160 225/40R18 A18 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 A01 K2b T86 T90 V00 V18 S01
e1*2001/116* 66-160 235/40R18 A01 K2b
0470*04-.. 66-160 235/40R18 R09
A-Klasse 80-165 215/45R18 R37 A12 A14 A16
F2A 80-165 225/40R18 A18 A58 V18
e1*2007/46*1829*.. 80-165 225/45R18 Y85 S01
(FIN: WDD177...) 80-165 235/40R18 R03
80-165 245/40R18 A01 K6f R03
A45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A16
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A18 A56 Flh
e1*2007/46*0928*..; 265, 280 235/40R18 S01
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A16
245 70-142 215/40R18 A18 S01
e1*2001/116*0314*..
B-Klasse 66-135 215/40R18 T85 T89 A12 A14 A16
246, 245G 66-155 225/40R18 A01 K2b A18 A57 NoE
e1*2007/46*0751*..; S01
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A14 A16
245G 65 (132) 225/40R18 T92 A18 A58 Flh
e1*2001/116*0470*.. 65 (132) 225/45R18 KMV S01
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A16
204 88-225 225/40R18 T88 T89 A18 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 T90 V18 S01
- Limousine/Coupe 88-225 235/40R18 A01 G01
- incl. Facelift 2011 88-225 245/35R18 R03 T88 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 A10 R37 T89 T93 A14 A16 A18
204 85-190 225/45R18 A10 T91 T95 A58 Lim MHy
e1*2001/116* 85-190 235/40R18 A12 T91 T95 V18 S01
0431*29-.. 85-190 245/40R18 A12 R03
(FIN: WDD205...)
C-Klasse 4matic 125-245 225/45R18 A10 A14 A16 A18
204 125-245 245/40R18 A12 R03 A56 Lim V18
e1*2001/116* S01
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 A10 A14 A16 A18
§ 22 50059, Erweiterung 02
Cabrio 115-180 235/40R18 A12 A58 Cbo Cpe
204 115-180 245/40R18 A12 R03 V18 S01
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse Coupé / 125-245 225/45R18 A10 A14 A16 A18
Cabrio 4matic 125-245 245/40R18 A12 R03 A56 Cbo Cpe
204 V18 S01
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A16
204K 88-170 215/40R18 R02 R37 T85 T89 A18 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 T90 S01
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 T91 T93
88-225 245/35R18 R03 T89 T92
C-Klasse T-Modell 85-155 215/45R18 A10 R37 T89 T93 146 A14 A16 A18
204K 85-190 225/45R18 A10 T91 T95 146 A58 Car MHy
e1*2001/116* 85-190 235/40R18 A12 T91 T95 146 V18 S01
0457*25-.. 85-190 245/40R18 A12 R03 T93 T97 146
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 A10 T91 T95 A14 A16 A18
4matic 125-245 245/40R18 A12 R03 A56 Car V18
204K S01
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A16
245G, -/AMG 265, 280 225/40R18 M+S T92 A18 A56 Lim
e1*2007/46*1207*..; 265, 280 235/40R18 S01
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A16
245G, -/AMG 265, 280 225/40R18 M+S T92 A18 A56 Car
e1*2007/46*1207*..; 265, 280 235/40R18 S01
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 T85 T89 A12 A14 A16
117, 245G 80-160 225/40R18 A18 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 A01 K2b T86 T90 S01
e1*2001/116* 80-160 235/35R18 K2h T86 T90
0470*04-.. 80-160 235/40R18 A01 K2b
80-160 235/40R18 K2h
CLA-Klasse Shooting 80-130 215/40R18 T85 T89 A12 A14 A16
Brake 80-160 225/40R18 A18 A57 Car
245G 80-160 235/35R18 A01 K2b T86 T90 S01
e1*2001/116* 80-160 235/35R18 K2h T86 T90
0470*12-..
§ 22 50059, Erweiterung 02
80-160 235/40R18 A01 K2b
80-160 235/40R18 K2h
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A16 A18
212 100-225 225/40R18 A10 R37 T91 T92 A57 B03 F38
e1*2001/116*0501*.. 100-225 235/40R18 A10 R37 T91 T93 Lim NoH V01
- mit Luftfederung 100-285 245/40R18 A10 T93 T97 V18 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A16 A18
212, 212G 100-225 225/40R18 A10 R37 T91 T92 A57 B03 F39
e1*2001/116*0501*..; 100-225 235/40R18 A10 R37 T91 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/40R18 A10 V18 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 146 A14 A16 A18
212 K 100-245 245/40R18 A10 T97 146 A57 B03 Car
e1*2007/46*0200*.. F42 NoH S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 A10 NoD R37 T95 X77 146 A14 A16 A18
212 K 100 - 285 245/40R18 A10 T97 146 A57 B03 Car
e1*2007/46*0200*.. F38 NoH S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A16
245G 80-155 235/45R18 A18 A57 Flh
e1*2001/116* S01
0470*06-..
V-Klasse 72-128 235/45R18 K2c K42 K56 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K45 K56 T97 A16 A18 S03
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K45 K56
2001/116*0020*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito 58-105 235/45R18 K2c K42 K56 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K45 K56 T97 A16 A18 S03
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K45 K56
2001/116*0005*..
Vito 60-105 235/45R18 K2c K42 K56 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K56 T97 A16 A18 S03
K 393 60-105 245/45R18 G01 K1c K2c K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
§ 22 50059, Erweiterung 02
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 11
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 50059, Erweiterung 02
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 11
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
§ 22 50059, Erweiterung 02
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 11

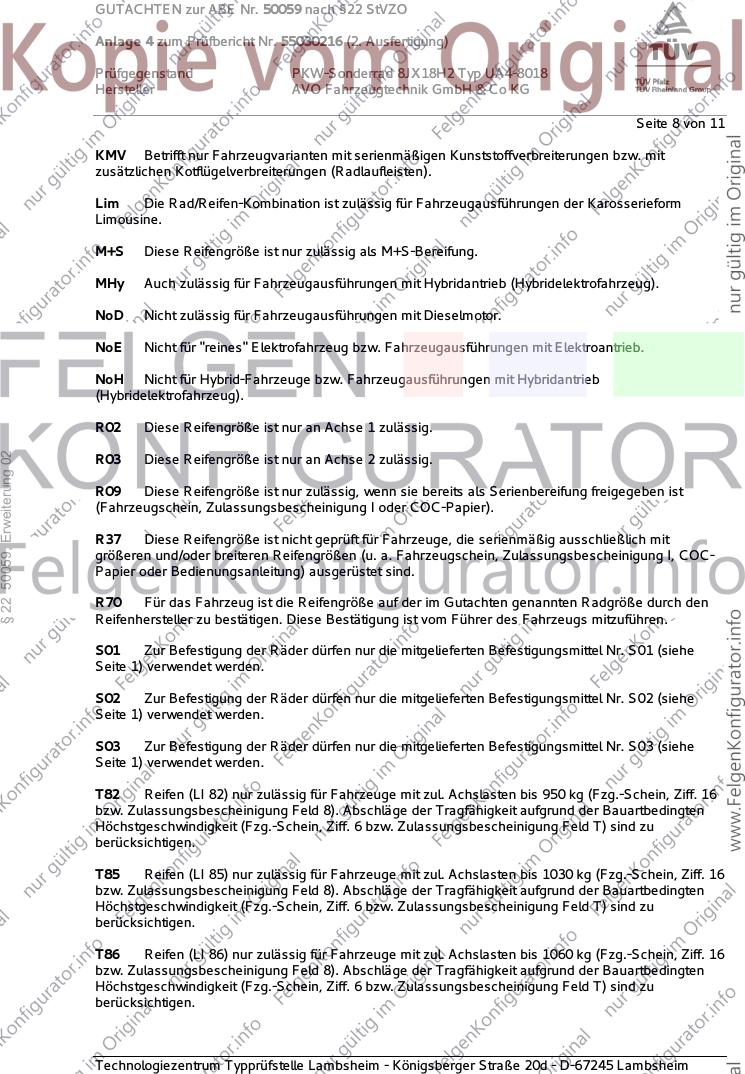

KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
§ 22 50059, Erweiterung 02
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 11
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50059, Erweiterung 02
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 11

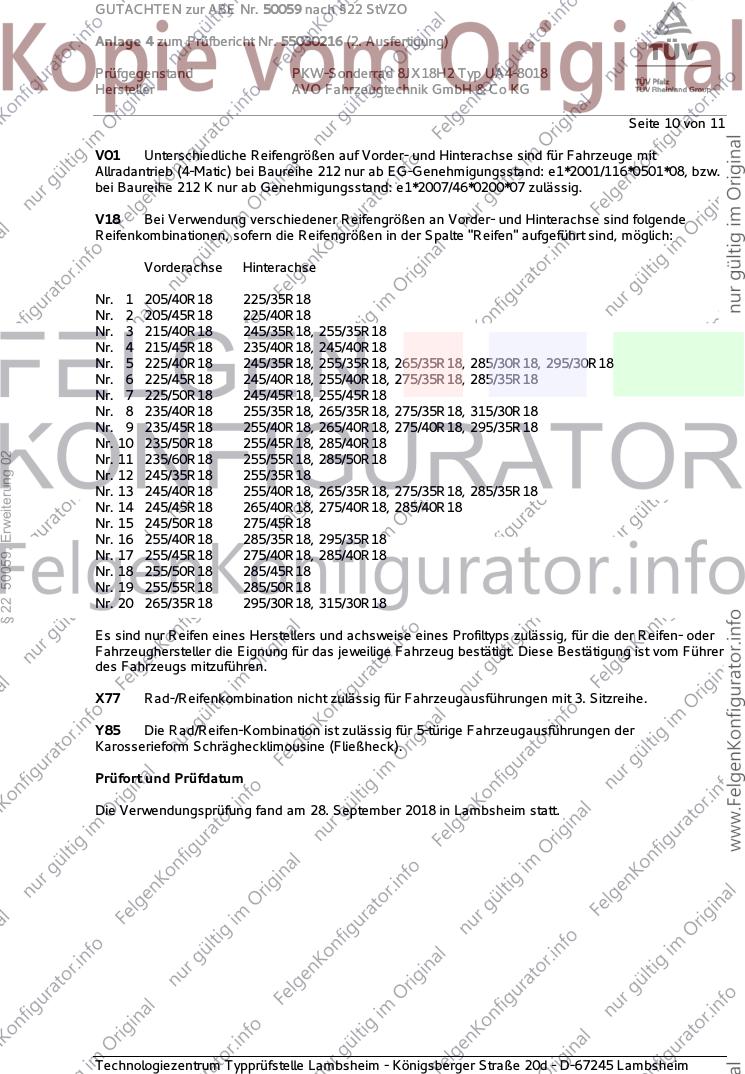

V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
§ 22 50059, Erweiterung 02
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. September 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50059 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55030216 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ UA4-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. September 2018
§ 22 50059, Erweiterung 02
Tufan 00304082.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
