GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7016
Radgröße 7.0 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX15 7016 D4 / ohne Ring 5/112/66,6 35 750 2200
Kennzeichnungen
KBA-Nummer 52270
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7016 (s.o.)
Radgröße 7.0 J x 16 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 -
M14x1,5 D=25,6 mm
Kugel
S02 Schraube M14x1,5 130 30 RG.565F
D=25,6 mm
Kugel
S03 Schraube M14x1,5 180 30 RG.565F
D=25,6 mm
Kugel
S04 Schraube M14x1,5 150 30 RG.565F
D=25,6 mm
Kugel
S05 Schraube M14x1,5 130 27 RG.S001
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

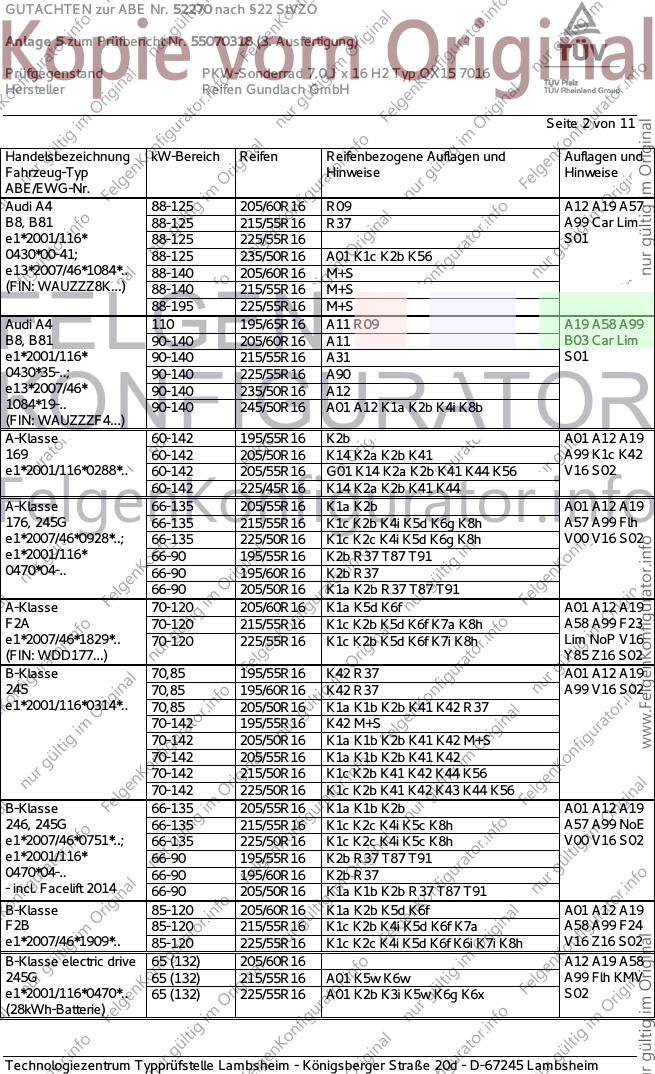

GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 R09 A12 A19 A57
B8, B81 88-125 215/55R16 R37 A99 Car Lim
e1*2001/116* 88-125 225/55R16 S01
0430*00-41; 88-125 235/50R16 A01 K1c K2b K56
e13*2007/46*1084*.. 88-140 205/60R16 M+S
(FIN: WAUZZZ8K...) 88-140 215/55R16 M+S
88-195 225/55R16 M+S
Audi A4 110 195/65R16 A11 R09 A19 A58 A99
B8, B81 90-140 205/60R16 A11 B03 Car Lim
e1*2001/116* 90-140 215/55R16 A31 S01
0430*35-..; 90-140 225/55R16 A90
e13*2007/46* 90-140 235/50R16 A12
1084*19-.. 90-140 245/50R16 A01 A12 K1a K2b K4i K8b
(FIN: WAUZZZF4...)
A-Klasse 60-142 195/55R16 K2b A01 A12 A19
169 60-142 205/50R16 K14 K2a K2b K41 A99 K1c K42
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K2a K2b K41 K44 K56 V16 S02
60-142 225/45R16 K14 K2a K2b K41 K44
A-Klasse 66-135 205/55R16 K1a K2b A01 A12 A19
176, 245G 66-135 215/55R16 K1c K2b K4i K5d K6g K8h A57 A99 Flh
e1*2007/46*0928*..; 66-135 225/50R16 K1c K2c K4i K5d K6g K8h V00 V16 S02
e1*2001/116* 66-90 195/55R16 K2b R37 T87 T91
0470*04-.. 66-90 195/60R16 K2b R37
66-90 205/50R16 K1a K2b R37 T87 T91
A-Klasse 70-120 205/60R16 K1a K5d K6f A01 A12 A19
F2A 70-120 215/55R16 K1c K2b K5d K6f K7a K8h A58 A99 F23
e1*2007/46*1829*.. 70-120 225/55R16 K1c K2b K5d K6f K7i K8h Lim NoP V16
(FIN: WDD177...) Y85 Z16 S02
B-Klasse 70,85 195/55R16 K42 R37 A01 A12 A19
245 70,85 195/60R16 K42 R37 A99 V16 S02
e1*2001/116*0314*.. 70,85 205/50R16 K1a K1b K2b K41 K42 R37
70-142 195/55R16 K42 M+S
70-142 205/50R16 K1a K1b K2b K41 K42 M+S
70-142 205/55R16 K1a K1b K2b K41 K42
70-142 215/50R16 K1c K2b K41 K42 K44 K56
70-142 225/50R16 K1c K2b K41 K42 K43 K44 K56
B-Klasse 66-135 205/55R16 K1a K1b K2b A01 A12 A19
246, 245G 66-135 215/55R16 K1c K2c K4i K5c K8h A57 A99 NoE
e1*2007/46*0751*..; 66-135 225/50R16 K1c K2c K4i K5c K8h V00 V16 S02
e1*2001/116* 66-90 195/55R16 K2b R37 T87 T91
0470*04-.. 66-90 195/60R16 K2b R37
- incl. Facelift 2014 66-90 205/50R16 K1a K1b K2b R37 T87 T91
B-Klasse 85-120 205/60R16 K1a K2b K5d K6f A01 A12 A19
F2B 85-120 215/55R16 K1c K2b K4i K5d K6f K7a A58 A99 F24
e1*2007/46*1909*.. 85-120 225/55R16 K1c K2c K4i K5d K6f K6i K7i K8h V16 Z16 S02
B-Klasse electric drive 65 (132) 205/60R16 A12 A19 A58
245G 65 (132) 215/55R16 A01 K5w K6w A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/55R16 A01 K2b K3i K5w K6g K6x S02
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

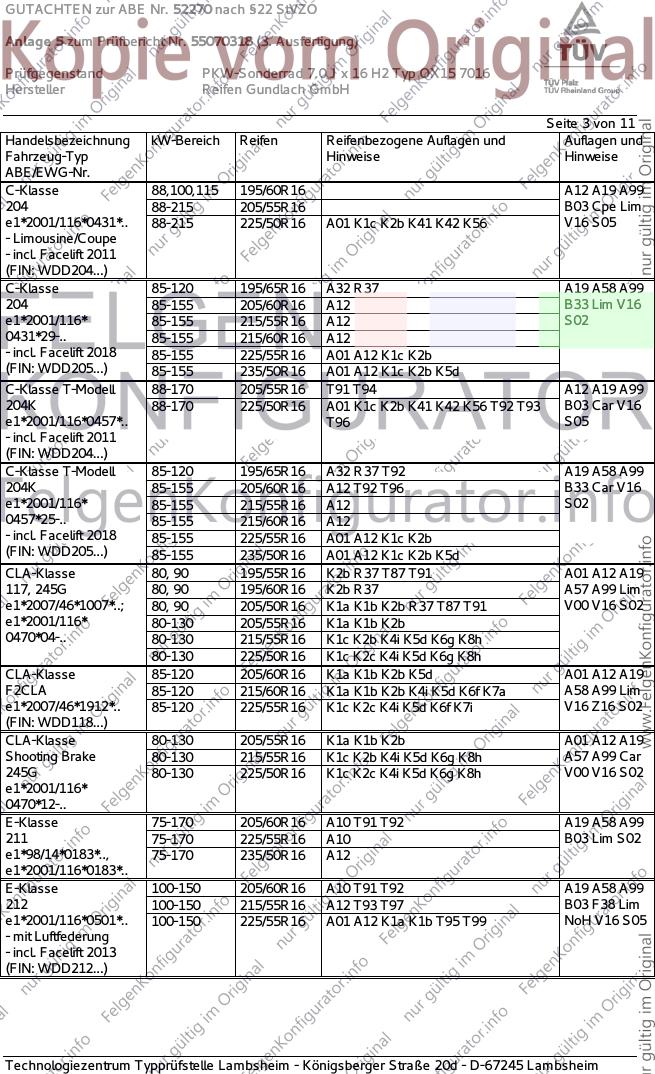

GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88,100,115 195/60R16 A12 A19 A99
204 88-215 205/55R16 B03 Cpe Lim
e1*2001/116*0431*.. 88-215 225/50R16 A01 K1c K2b K41 K42 K56 V16 S05
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-120 195/65R16 A32 R37 A19 A58 A99
204 85-155 205/60R16 A12 B33 Lim V16
e1*2001/116* 85-155 215/55R16 A12 S02
0431*29-.. 85-155 215/60R16 A12
- incl. Facelift 2018 85-155 225/55R16 A01 A12 K1c K2b
(FIN: WDD205...) 85-155 235/50R16 A01 A12 K1c K2b K5d
C-Klasse T-Modell 88-170 205/55R16 T91 T94 A12 A19 A99
204K 88-170 225/50R16 A01 K1c K2b K41 K42 K56 T92 T93 B03 Car V16
e1*2001/116*0457*.. T96 S05
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-120 195/65R16 A32 R37 T92 A19 A58 A99
204K 85-155 205/60R16 A12 T92 T96 B33 Car V16
e1*2001/116* 85-155 215/55R16 A12 S02
0457*25-.. 85-155 215/60R16 A12
- incl. Facelift 2018 85-155 225/55R16 A01 A12 K1c K2b
(FIN: WDD205...) 85-155 235/50R16 A01 A12 K1c K2b K5d
CLA-Klasse 80, 90 195/55R16 K2b R37 T87 T91 A01 A12 A19
117, 245G 80, 90 195/60R16 K2b R37 A57 A99 Lim
e1*2007/46*1007*..; 80, 90 205/50R16 K1a K1b K2b R37 T87 T91 V00 V16 S02
e1*2001/116* 80-130 205/55R16 K1a K1b K2b
0470*04-.. 80-130 215/55R16 K1c K2b K4i K5d K6g K8h
80-130 225/50R16 K1c K2c K4i K5d K6g K8h
CLA-Klasse 85-120 205/60R16 K1a K1b K2b K5d A01 A12 A19
F2CLA 85-120 215/60R16 K1a K1b K2b K4i K5d K6f K7a A58 A99 Lim
e1*2007/46*1912*.. 85-120 225/55R16 K1c K2c K4i K5d K6f K7i V16 Z16 S02
(FIN: WDD118...)
CLA-Klasse 80-130 205/55R16 K1a K1b K2b A01 A12 A19
Shooting Brake 80-130 215/55R16 K1c K2b K4i K5d K6g K8h A57 A99 Car
245G 80-130 225/50R16 K1c K2c K4i K5d K6g K8h V00 V16 S02
e1*2001/116*
0470*12-..
E-Klasse 75-170 205/60R16 A10 T91 T92 A19 A58 A99
211 75-170 225/55R16 A10 B03 Lim S02
e1*98/14*0183*.., 75-170 235/50R16 A12
e1*2001/116*0183*..
E-Klasse 100-150 205/60R16 A10 T91 T92 A19 A58 A99
212 100-150 215/55R16 A12 T93 T97 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/55R16 A01 A12 K1a K1b T95 T99 NoH V16 S05
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-143 205/65R16 A10 A19 A58 A99
212 110-143 215/60R16 A10 B03 Lim NoH
e1*2001/116* 110-143 215/65R16 A12 V16 Vo2 S04
0501*24-.. 110-143 225/55R16 A32
(FIN: WDD213...) 110-143 225/60R16 A32
E-Klasse 100-150 205/60R16 A10 T91 T92 A19 A58 A99
212, 212G 100-150 215/55R16 A12 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/55R16 A01 A12 K1a K1b NoH V16 S05
e1*2007/46*0484*.. 120, 125 205/55R16 A10 R09 T91 T94
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/55R16 A12 A19 A58
207 120-225 215/50R16 A99 B03 Cpe
e1*2001/116*0502*.. 120-225 215/55R16 F39 V16 S05
(FIN: WDD207...) 120-225 225/50R16
120-225 235/50R16 A01 K1c K2b K4k K5a
SLK / SLC -Klasse 115-180 205/55R16 A91 A19 A99 V16
172 115-180 225/50R16 A12 Y63 S02
e1*2007/46*0548*..
V-Klasse/Vito 100-140 205/65R16 A32 R50 T99 150 A19 A58 A99
639/2, 639/4 100-140 215/60R16 A01 A12 K2b T99 150 AHa B29 NoE
e1*2007/46* 100-140 215/60R16C A01 A12 K2b 150 S03
0457*09-.. 100-140 215/65R16 A01 A12 K2b T02 T98 150
e1*2007/46* 100-140 215/65R16C A01 A12 K2b 150
0458*08-.. 100-140 225/60R16 A01 A12 K1a K1b K2b K5k T02 T98
(FIN: WDF447...) 150
nur Heckantrieb 100-140 225/60R16C A01 A12 K1a K1b K2b K5k 150
V-Klasse/Vito 65, 84 205/65R16 A33 R50 T99 150 A19 A58 A99
639/2, 639/4 65, 84 215/60R16 A01 A12 K2b T99 150 AFa B29 NoE
e1*2007/46* 65, 84 215/60R16C A01 A12 K2b 150 S03
0457*09-.. 65, 84 215/65R16 A01 A12 K2b T02 T98 150
e1*2007/46* 65, 84 215/65R16C A01 A12 K2b 150
0458*08-.. 65, 84 225/60R16 A01 A12 K1a K1b K2b K5k T02 T98
(FIN: WDF447...) 150
nur Frontantrieb 65, 84 225/60R16C A01 A12 K1a K1b K2b K5k 150
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

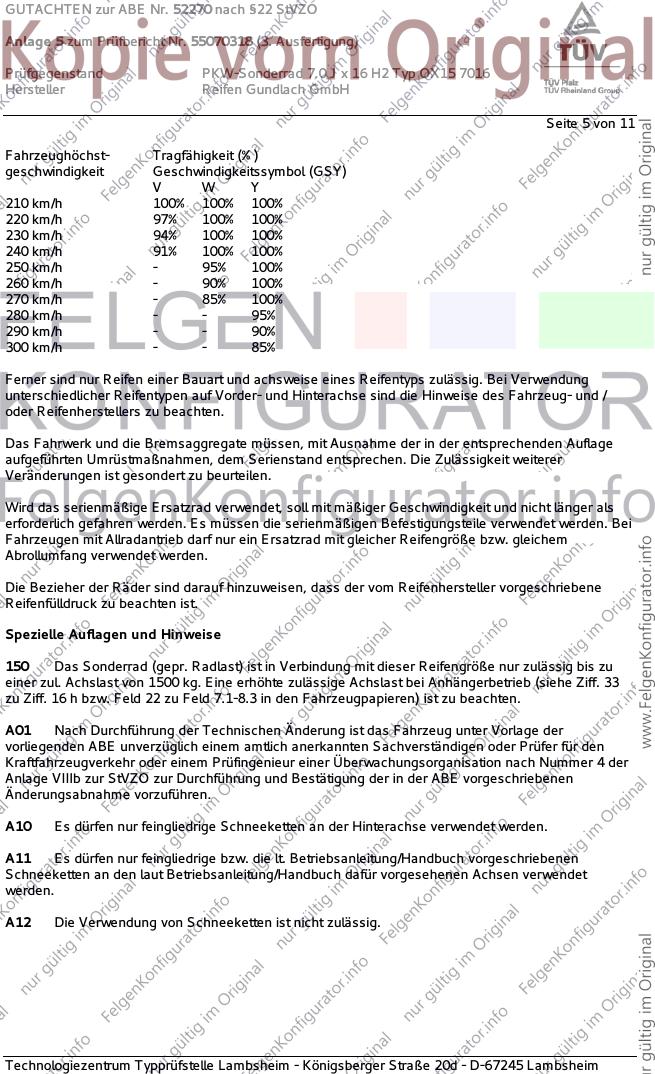

GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 11
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/50R16 225/45R16
Nr. 2 205/55R16 225/50R16, 245/45R16
Nr. 3 205/60R16 225/55R16
Nr. 4 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vo2 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. November 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. November 2019
Laux 00333003.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
