GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX14
Typ OX14 7017
Radgröße 7.0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB OX14 7017 DB / ohne Ring 5/112/66,6 48,5 700 2150
Kennzeichnungen
KBA-Nummer 51296
§22 51296, Erweiterung 02
Herstellerzeichen OX-T
Radtyp und Ausführung OX14 7017 (s.o.)
Radgröße 7.0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 130 27 -
M14x1,5 D=28 mm
Kugel
S02 Schraube M14x1,5 160 30 RG.557F
D=28 mm
Kugel
S03 Schraube M14x1,5 120 27 RG.S010
D=28 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A13 R37 A19 A57 A99
B8, B81 88-125 215/50R17 A33 R37 T90 T91 Car Lim S03
e1*2001/116* 88-125 225/50R17 A90
0430*00-41; 88-140 205/55R17 A13 M+S
e13*2007/46*1084*.. 88-140 215/50R17 A33 M+S T90 T91
(FIN: WAUZZZ8K...) 88-195 225/50R17 A90 M+S
A-Klasse 60-142 205/45R17 R37 A12 A19 A99
169 60-142 215/45R17 S01
e1*2001/116*0288*..
A-Klasse 66-135 205/45R17 A33 T88 A19 A57 A99
176, 245G 66-135 205/50R17 A90 Flh V00 V17
e1*2007/46*0928*..; 66-135 215/45R17 A33 T87 T91 S01
e1*2001/116* 66-135 225/45R17 A90
0470*04-.. 66-160 205/50R17 A90 M+S
66-160 215/45R17 A33 M+S T87 T91
§22 51296, Erweiterung 02
66-160 225/45R17 A90 M+S
A-Klasse 110-165 205/50R17 A12 A19 A57
F2A 110-165 205/55R17 A99 F24 Lim
e1*2007/46*1829*.. 110-165 215/50R17 NoP P35 V00
110-165 225/50R17 R03 V17 Y85 S01
A-Klasse 70-140 205/50R17 A12 A19 A58
F2A 70-140 205/55R17 A99 F23 Lim
e1*2007/46*1829*.. 70-140 215/50R17 NoP P35 V17
70-140 225/50R17 R03 Y85 S01
A-Klasse A 250e 118 205/50R17 A12 A19 A58
F2A 118 205/55R17 A99 F23 Lim
e1*2007/46*1829*07-.. 118 215/50R17 P35 V17 Y85
- Plug-in-Hybrid 118 225/50R17 R03 S01
B-Klasse 70-142 205/45R17 T84 A12 A19 A99
245 70-142 205/50R17 V17 S01
e1*2001/116*0314*.. 70-142 215/45R17
70-142 225/45R17
B-Klasse 66-135 205/45R17 A33 T88 A19 A57 A99
246, 245G 66-135 205/50R17 A91 NoE V00 V17
e1*2007/46*0751*..; 66-135 215/45R17 A33 T87 T91 S01
e1*2001/116* 66-135 225/45R17 A91
0470*04-.. 66-155 205/50R17 A91 M+S
- incl. Facelift 2014 66-155 215/45R17 A33 M+S T87 T91
66-155 225/45R17 A91 M+S
B-Klasse 70-165 205/50R17 A12 A19 A57
F2B 70-165 205/55R17 A99 F24 NoP
e1*2007/46*1909*.. 70-165 215/50R17 P35 V00 V17
70-165 225/50R17 R03 S01
B-Klasse 70-140 205/50R17 A12 A19 A58
F2B 70-140 205/55R17 A99 F23 NoP
e1*2007/46*1909*.. 70-140 215/50R17 P35 V17 S01
70-140 225/50R17 A01 K4i K6f R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 205/50R17 A12 A19 A58
245G 65 (132) 205/55R17 A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 215/50R17 S01
(28kWh-Batterie) 65 (132) 225/45R17
65 (132) 225/50R17
C-Klasse 88-215 205/50R17 A10 R37 T89 T93 A19 A99 B03
204 88-215 215/45R17 A10 R37 T87 T88 T91 Cpe Lim S01
e1*2001/116*0431*.. 88-215 225/45R17 A10
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 A10 R37 140 A19 A58 A99
204 85-155 215/50R17 A10 R37 140 Lim NoP S01
e1*2001/116* 85-190 225/50R17 A10 140
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
§22 51296, Erweiterung 02
C-Klasse 4matic 125-245 225/50R17 A10 A19 A56 A99
204 Lim NoP S01
e1*2001/116*
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 225/50R17 A10 M+S 140 A19 A56 A99
Plug-in-Hybrid Lim S01
204
e1*2001/116*
0431*53-..
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/50R17 A10 A19 A58 A99
Cabrio Cbo Cpe S01
204
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/50R17 A10 A19 A56 A99
Cabrio 4matic Cbo Cpe S01
204
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 143, 155 225/50R17 A10 M+S T94 T98 140 A19 A58 A99
Plug-in-Hybrid Lim S01
204
e1*2001/116*
0431*50-..
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 88-170 205/50R17 A10 R37 T89 T93 A19 A99 B03
204K 88-170 215/45R17 A10 R37 T91 Car S01
e1*2001/116*0457*.. 88-170 225/45R17 A10 T90 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 A10 R37 T91 T95 140 A19 A58 A99
204K 85-155 215/50R17 A10 R37 T91 T95 140 Car MHy S01
e1*2001/116* 85-190 225/50R17 A10 T94 T98 140
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 125-245 225/50R17 A10 A19 A56 A99
4matic Car S01
204K
e1*2001/116*
0457*25-..
- incl. Facelift 2018
§22 51296, Erweiterung 02
(FIN: W..205...)
CLA-Klasse 80-130 205/45R17 A33 T88 A19 A57 A99
117, 245G 80-130 205/50R17 A90 Lim V00 V17
e1*2007/46*1007*..; 80-130 215/45R17 A33 T87 T91 S01
e1*2001/116* 80-130 225/45R17 A90
0470*04-.. 80-160 205/50R17 A90 M+S
80-160 215/45R17 A33 M+S T87 T91
80-160 225/45R17 A90 M+S
CLA-Klasse 85-165 205/55R17 A94 A19 A57 A99
F2CLA 85-165 215/50R17 A12 Lim NoP P35
e1*2007/46*1912*.. 85-165 225/50R17 A12 V00 V17 S01
CLA-Klasse Shooting 80-130 205/45R17 A33 T88 A19 A57 A99
Brake 80-130 205/50R17 A90 Car V00 V17
245G 80-130 215/45R17 A33 T87 T91 S01
e1*2001/116* 80-130 225/45R17 A90
0470*12-.. 80-160 205/50R17 A90 M+S
80-160 215/45R17 A33 M+S T87 T91
80-160 225/45R17 A90 M+S
CLA-Klasse Shooting 85-165 205/55R17 A94 A19 A57 A99
Brake 85-165 215/50R17 A12 Car NoP P35
F2CLA 85-165 225/50R17 A12 V00 V17 S01
e1*2007/46*1912*..
E-Klasse 100-150 205/50R17 A10 T93 140 A19 A58 A99
212 100-150 215/50R17 A10 T90 T91 T93 T95 140 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/45R17 A10 T90 T91 T93 T94 140 NoH Y63 S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 100-150 205/50R17 A10 T93 140 A19 A58 A99
212, 212G 100-150 215/50R17 A10 T90 T91 T93 140 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/45R17 A10 T90 T91 T93 140 NoH Y63 S01
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH

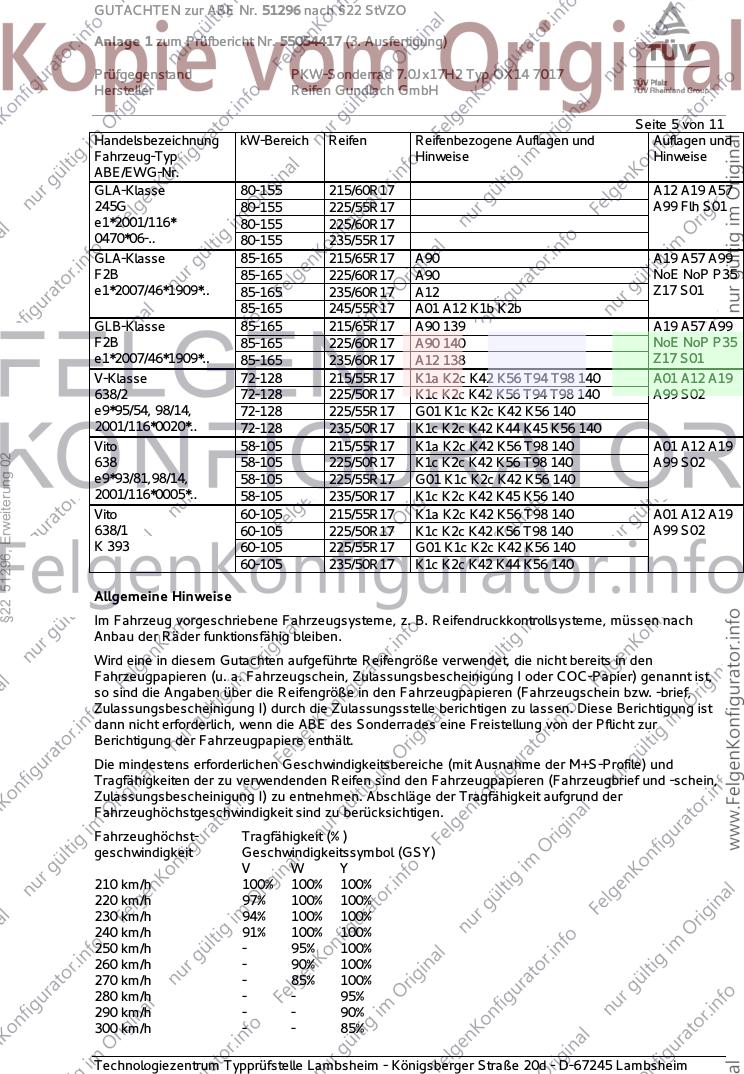

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 215/60R17 A12 A19 A57
245G 80-155 225/55R17 A99 Flh S01
e1*2001/116* 80-155 225/60R17
0470*06-.. 80-155 235/55R17
GLA-Klasse 85-165 215/65R17 A90 A19 A57 A99
F2B 85-165 225/60R17 A90 NoE NoP P35
e1*2007/46*1909*.. 85-165 235/60R17 A12 Z17 S01
85-165 245/55R17 A01 A12 K1b K2b
GLB-Klasse 85-165 215/65R17 A90 139 A19 A57 A99
F2B 85-165 225/60R17 A90 140 NoE NoP P35
e1*2007/46*1909*.. 85-165 235/60R17 A12 138 Z17 S01
V-Klasse 72-128 215/55R17 K1a K2c K42 K56 T94 T98 140 A01 A12 A19
638/2 72-128 225/50R17 K1c K2c K42 K56 T94 T98 140 A99 S02
e9*95/54, 98/14, 72-128 225/55R17 G01 K1c K2c K42 K56 140
2001/116*0020*.. 72-128 235/50R17 K1c K2c K42 K44 K45 K56 140
Vito 58-105 215/55R17 K1a K2c K42 K56 T98 140 A01 A12 A19
§22 51296, Erweiterung 02
638 58-105 225/50R17 K1c K2c K42 K56 T98 140 A99 S02
e9*93/81,98/14, 58-105 225/55R17 G01 K1c K2c K42 K56 140
2001/116*0005*.. 58-105 235/50R17 K1c K2c K42 K45 K56 140
Vito 60-105 215/55R17 K1a K2c K42 K56 T98 140 A01 A12 A19
638/1 60-105 225/50R17 K1c K2c K42 K56 T98 140 A99 S02
K 393 60-105 225/55R17 G01 K1c K2c K42 K56 140
60-105 235/50R17 K1c K2c K42 K44 K56 140
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 11
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§22 51296, Erweiterung 02
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
§22 51296, Erweiterung 02
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH

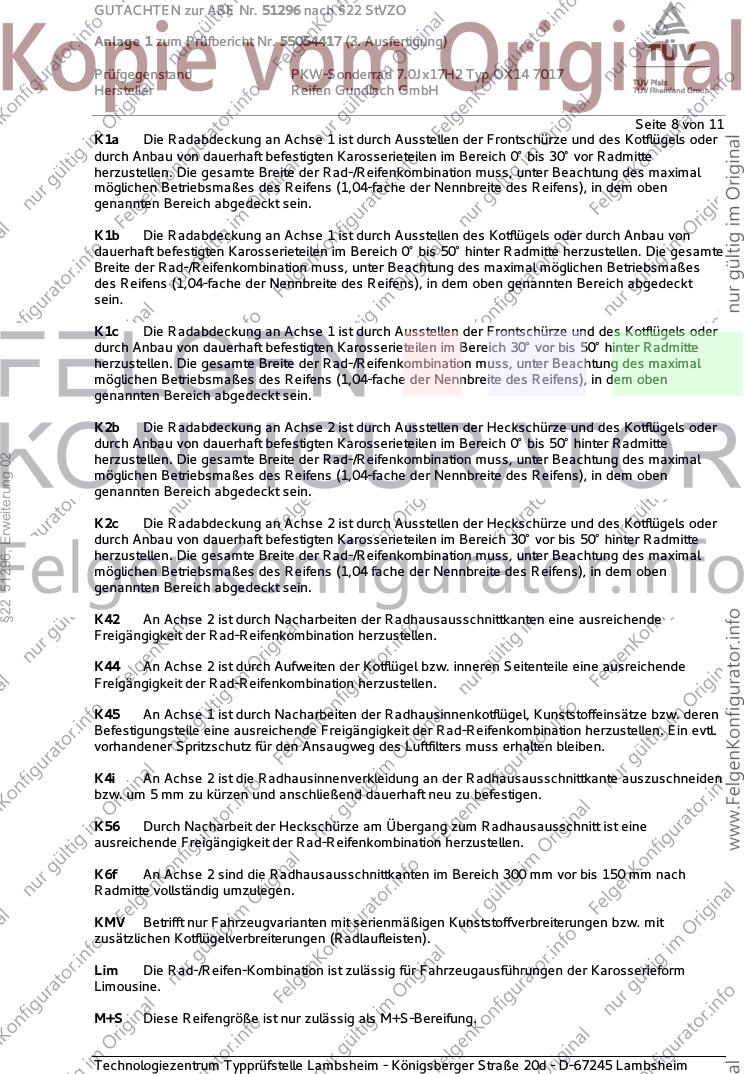

Seite 8 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
§22 51296, Erweiterung 02
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH

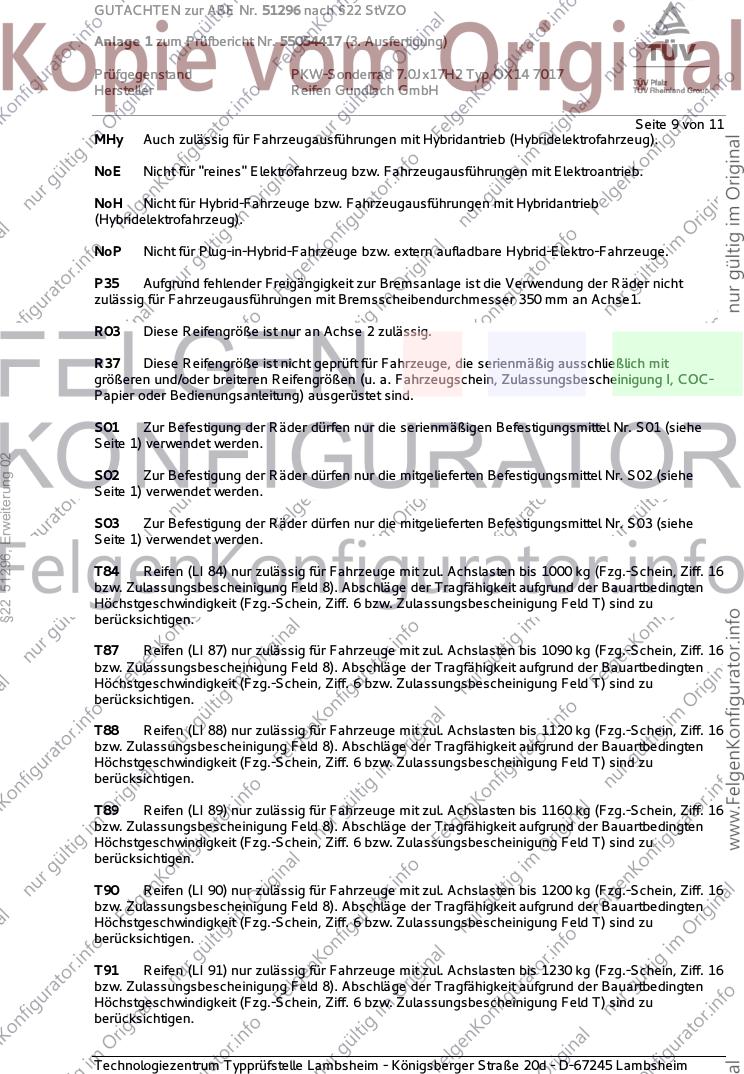

Seite 9 von 11
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
§22 51296, Erweiterung 02
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§22 51296, Erweiterung 02
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51296 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55054417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17H2 Typ OX14 7017
Hersteller Reifen Gundlach GmbH

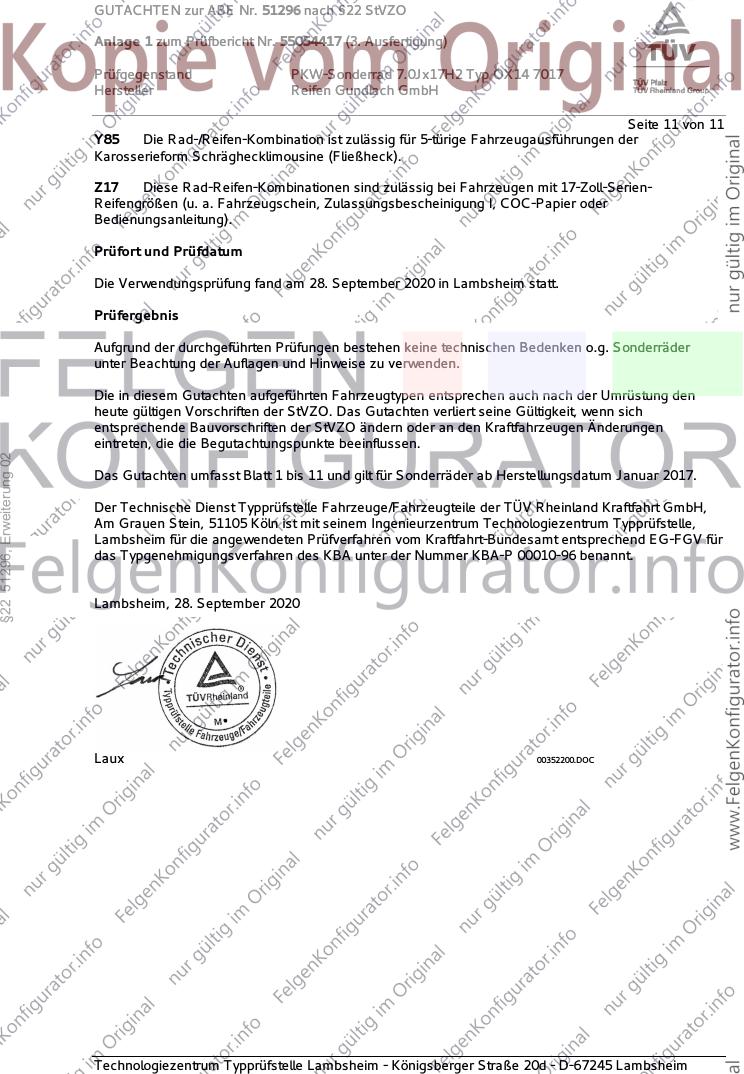

Seite 11 von 11
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
§22 51296, Erweiterung 02
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. September 2020
Laux 00352200.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
