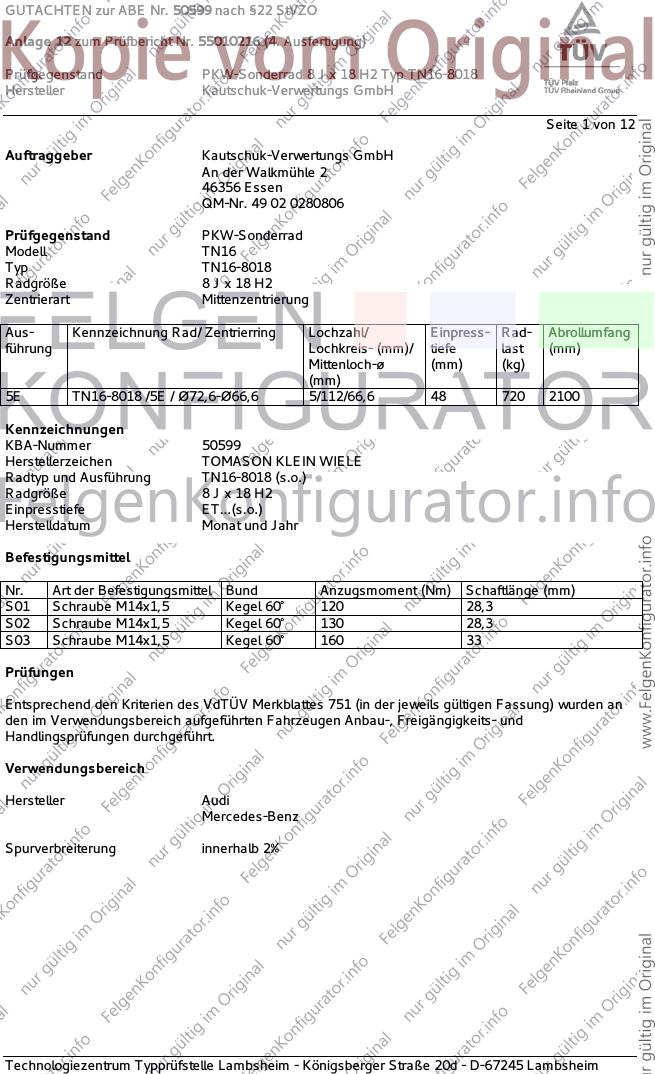

GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 12
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN16
Typ TN16-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E TN16-8018 /5E / Ø72,6-Ø66,6 5/112/66,6 48 720 2100
Kennzeichnungen
KBA-Nummer 50599
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN16-8018 (s.o.)
Radgröße 8 J x 18 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 130 28,3
S03 Schraube M14x1,5 Kegel 60° 160 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A14 A16 A19
B8, B81 88-140 215/45R18 A13 M+S T89 T93 A57 Car Lim
e1*2001/116* 88-195 225/45R18 A33 R37 T91 T95 V18 S01
0430*00-41; 88-195 235/40R18 A12 R37
e13*2007/46*1084*.. 88-200 225/45R18 A33 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi S4 245 225/45R18 A33 M+S T91 T95 A14 A16 A19
B8, B81 245 235/40R18 A12 M+S T91 T93 Car Lim S01
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A12 A14
169 A16 A19 B56
e1*2001/116*0288*.. S02
A-Klasse 66-135 215/40R18 T85 T89 A12 A14 A16
176, 245G 66-160 225/40R18 A19 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 A01 K2b T86 T90 Pe2 V00 V18
e1*2001/116* 66-160 235/40R18 A01 K2b S02
0470*04-.. 66-160 235/40R18 K2h R09
A-Klasse 70-120 215/45R18 R37 A12 A14 A16
F2A 70-120 225/40R18 A19 A58 B29
e1*2007/46*1829*.. 70-120 225/45R18 B31 F23 Lim
70-120 235/40R18 R03 NoP V18 Y85
S02
A-Klasse A 250e 118 215/45R18 R37 A12 A14 A16
F2A 118 225/40R18 T92 A19 A58 B29
e1*2007/46*1829*07-.. 118 225/45R18 F23 Lim V18
- Plug-in-Hybrid 118 235/40R18 R03 Y85 S02
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A16
245 70-142 215/40R18 A19 B56 S02
e1*2001/116*0314*..
B-Klasse 66-135 215/40R18 T85 T89 A12 A14 A16
246, 245G 66-155 225/40R18 A01 K2b A19 A57 NoE
e1*2007/46*0751*..; Pe2 S02
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 215/45R18 R37 A12 A14 A16
F2B 70-165 225/40R18 T88 T92 A19 A57 B29
e1*2007/46*1909*.. 70-165 225/45R18 B31 F24 NoP
S02
B-Klasse 70-120 215/45R18 R37 A12 A14 A16
F2B 70-120 225/40R18 T88 T92 A19 A58 B29
e1*2007/46*1909*.. 70-120 225/45R18 B31 F23 NoP
V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A16
204 88-225 225/40R18 T88 T89 A19 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 T90 V18 S02
- Limousine/Coupe 88-225 235/40R18 A01 G01
- incl. Facelift 2011 88-225 245/35R18 R03 T88 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 A10 R37 T89 T93 A14 A16 A19
204 85-155 225/45R18 A10 T91 T95 A58 Lim NoP
e1*2001/116* 85-155 235/40R18 A12 T91 T95 Po1 V18 Y92
0431*29-.. 85-155 245/40R18 A12 R03 S02
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 110-155 225/45R18 A10 A14 A16 A19
Cabrio 110-155 235/40R18 A12 A58 Cbo Cpe
204 110-155 245/40R18 A12 R03 Po1 V18 Y92
e1*2001/116* S02
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A16
204K 88-170 215/40R18 R02 R37 T85 T89 A19 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 T90 S02
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 T91 T93
88-225 245/35R18 R03 T89 T92
C-Klasse T-Modell 85-155 215/45R18 A10 R37 T89 T93 144 A14 A16 A19
204K 85-155 225/45R18 A10 T91 T95 144 A58 Car MHy
e1*2001/116* 85-155 235/40R18 A12 T91 T95 144 Po1 V18 Y92
0457*25-.. 85-155 245/40R18 A12 R03 T93 T97 144 S02
- incl. Facelift 2018
(FIN: W..205...)
CLA-Klasse 80-130 215/40R18 T85 T89 A12 A14 A16
117, 245G 80-160 225/40R18 A19 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 A01 K2b T86 T90 Pe2 S02
e1*2001/116* 80-160 235/35R18 K2h T86 T90
0470*04-.. 80-160 235/40R18 A01 K2b
80-160 235/40R18 K2h
CLA-Klasse 85-120 215/45R18 R37 A12 A14 A16
F2CLA 85-120 225/45R18 A19 A57 B29
e1*2007/46*1912*.. 85-120 235/40R18 A01 K2b K5d B31 Lim NoP
85-120 245/40R18 A01 K1a K1b K2b K5d K7i V00 V18 S02
CLA-Klasse Shooting 80-130 215/40R18 T85 T89 A12 A14 A16
Brake 80-160 225/40R18 A19 A57 Car
245G 80-160 235/35R18 A01 K2b T86 T90 Pe2 S02
e1*2001/116* 80-160 235/35R18 K2h T86 T90
0470*12-.. 80-160 235/40R18 A01 K2b
80-160 235/40R18 K2h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 85-120 215/45R18 R37 A12 A14 A16
Brake 85-120 225/45R18 A19 A57 B29
F2CLA 85-120 235/40R18 A01 K2b K5d B31 Car NoP
e1*2007/46*1912*.. 85-120 245/40R18 A01 K1a K1b K2b K5d K7i V00 V18 S02
E-Klasse 100-150 215/45R18 A10 R37 T93 144 A14 A16 A19
212 100-225 225/40R18 A10 R37 T91 T92 144 A57 B03 B10
e1*2001/116*0501*.. 100-225 235/40R18 A10 R37 T91 T93 144 F38 Lim NoH
- mit Luftfederung 100-225 245/40R18 A10 T93 T97 144 V01 V18 Y63
- incl. Facelift 2013 S02
(FIN: WDD212...)
E-Klasse 100-150 215/45R18 A10 R37 T93 144 A14 A16 A19
212, 212G 100-225 225/40R18 A10 R37 T91 T92 144 A57 B03 B10
e1*2001/116*0501*..; 100-225 235/40R18 A10 R37 T91 T93 144 F39 Lim NoH
e1*2007/46*0484*.. 100-225 245/40R18 A10 144 V01 V18 Y63
- incl. Facelift 2013 S02
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 A10 NoD R37 T95 X77 144 A14 A16 A19
212 K 100 - 225 245/40R18 A10 T97 144 A57 B03 B10
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung Y63 S02
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 144 A14 A16 A19
212 K 100-225 245/40R18 A10 T97 144 A57 B03 B10
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 Y63 S02
(FIN: WDD212...)
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A16
245G 80-155 235/45R18 A19 A57 Flh
e1*2001/116* Pe2 S02
0470*06-..
GLA-Klasse 85-120 215/60R18 R70 A12 A14 A16
F2B 85-120 225/55R18 A19 A57 B29
e1*2007/46*1909*.. 85-120 235/55R18 A01 K1b K2b B31 NoE NoP
85-120 245/50R18 A01 K1a K1b K2a K2b K5v Po1 S02
GLB-Klasse 85-120 215/60R18 R70 139 A12 A14 A16
F2B 85-120 225/55R18 A19 A57 B29
e1*2007/46*1909*.. 85-120 235/55R18 A01 K1b K2b 139 NoE NoP Po1
85-120 245/50R18 A01 K1a K1b K2a K2b K5v S02
V-Klasse 72-128 235/45R18 K2c K42 K56 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K45 K56 T97 A16 A19 S03
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K45 K56
2001/116*0020*..
Vito 58-105 235/45R18 K2c K42 K56 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K45 K56 T97 A16 A19 S03
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K45 K56
2001/116*0005*..
Vito 60-105 235/45R18 K2c K42 K56 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K56 T97 A16 A19 S03
K 393 60-105 245/45R18 G01 K1c K2c K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 12

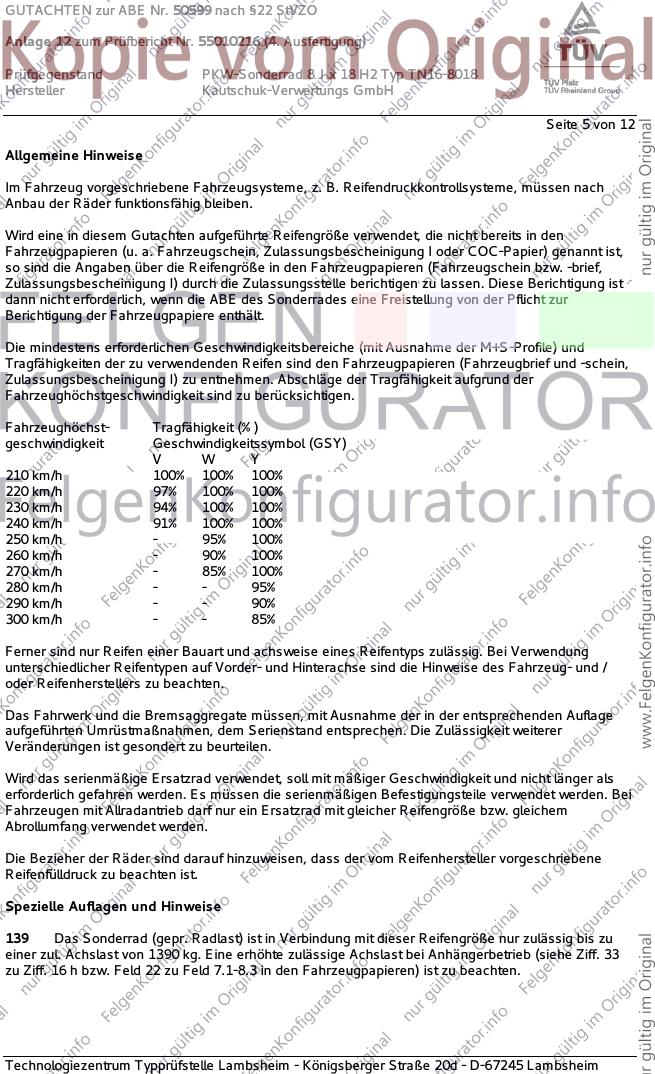

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 12
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 12
B56 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 12

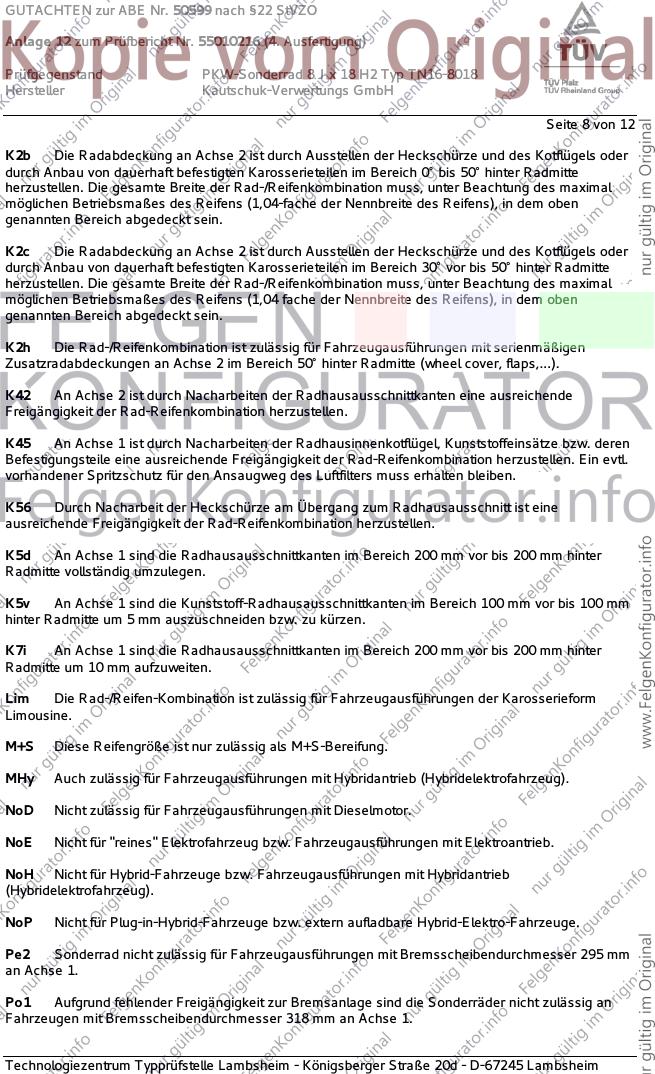

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Pe2 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 295 mm
an Achse 1.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 12

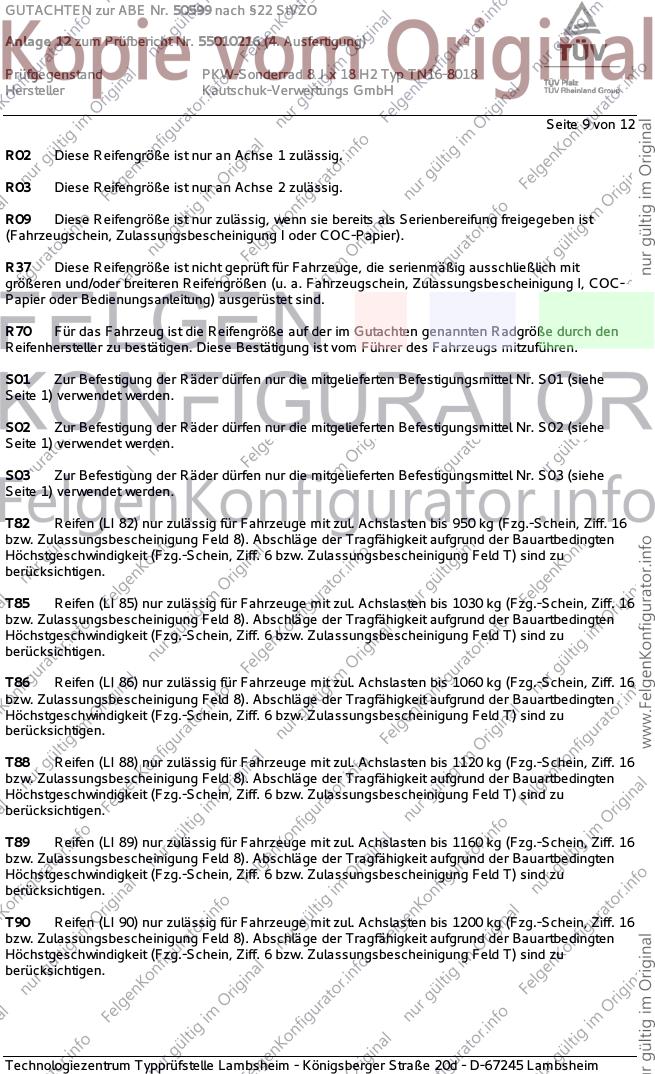

R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 12

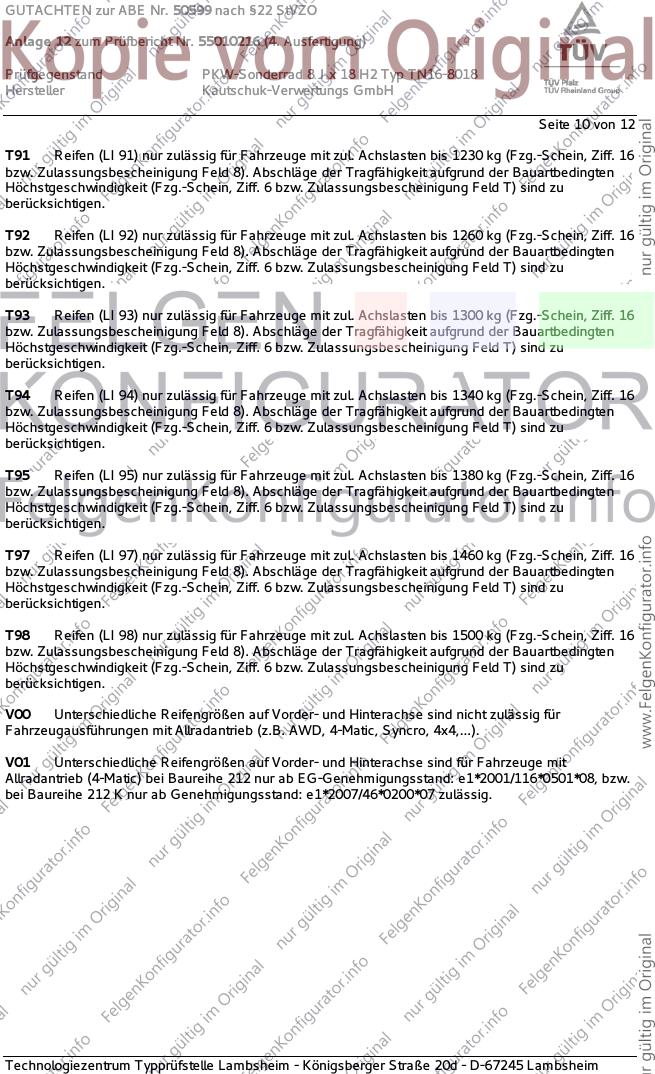

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. September 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50599 nach §22 StVZO
Anlage 12 zum Prüfbericht Nr. 55010216 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ TN16-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 12 von 12

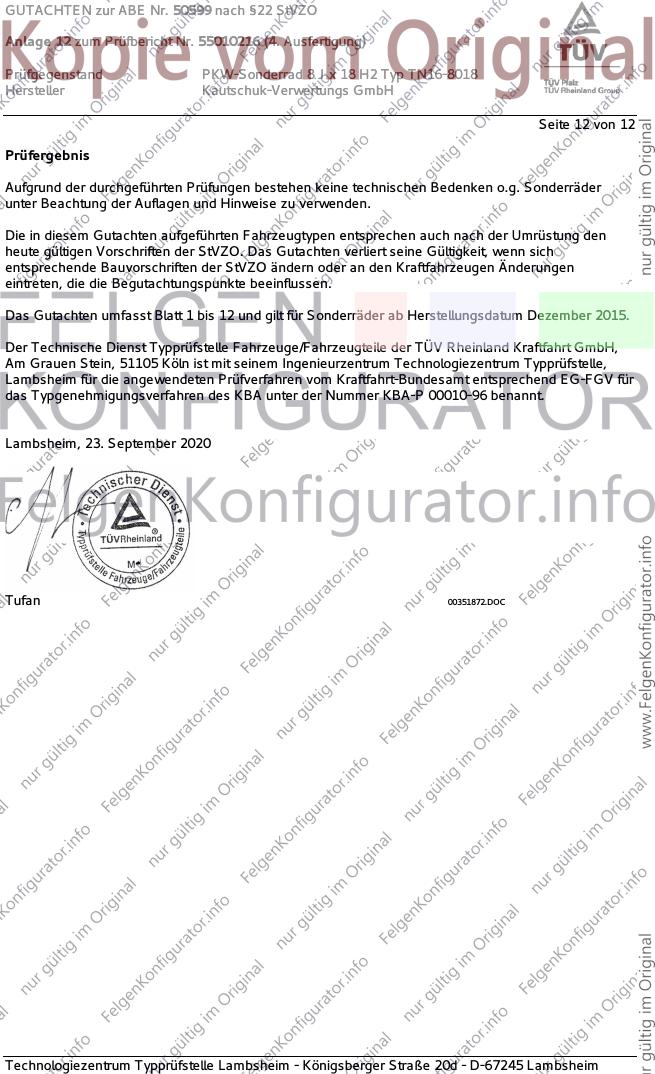

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Dezember 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. September 2020
Tufan 00351872.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
