GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 15
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ L7517
Radgröße 7.5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- L7517 LK112/Ø70,0-Ø66,45 5/112/66,6 29 750 2300
Nr.2
Kennzeichnungen
KBA-Nummer 52313
Herstellerzeichen AUTEC Germany
§ 22 52313, Erweiterung 01
Radtyp und Ausführung L7517 (s.o.)
Radgröße 7.5Jx17H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 33
S05 Schraube M14x1,5 Kegel 60° 150 33
S06 Schraube M14x1,5 Kegel 60° 130 28
S07 Schraube M14x1,5 Kegel 60° 130 30
S08 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 90-140 205/55R17 A90 R37 A16 A21 A57
B8, B81 90-140 215/50R17 A12 R37 Car Lim V00
e1*2001/116* 90-210 225/50R17 A01 A12 K2h K4i K9v V17 S02
0430*35-..; 90-210 225/50R17 A01 A12 K2b K4i
e13*2007/46* 90-210 235/45R17 A12
1084*19-.. 90-210 245/45R17 A01 A12 K1a K2b K4i K8b
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 225/55R17 A13 M+S A16 A21 Car
B8, B81 100-180 235/50R17 A13 M+S KMV X80
e1*2001/116* 100-180 245/50R17 A12 M+S S02
0430*10-41;
13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 225/55R17 A91 A16 A21 A56
B8, B81 100-200 235/50R17 A12 Car KMV
e1*2001/116* 100-200 245/50R17 A01 A12 K1a K2b S02
§ 22 52313, Erweiterung 01
0430*40-..
e13*2007/46*
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/50R17 A13 A16 A21 A57
B8, B81 100-195 235/45R17 A13 B03 Cbo Cpe
e1*2001/116* 100-195 235/50R17 A12 Flh V17 S02
0430*00-49; 100-195 245/45R17 A12
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/50R17 A11 A16 A21 A57
B8, B81 100-210 235/45R17 A11 Cbo Cpe Flh
e1*2001/116* 100-210 235/50R17 A12 V00 V17 S02
0430*43-.., 100-210 245/45R17 A11
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-185 225/55R17 A12 A16 A21
4G, 4G1 100-185 235/55R17 A01 K1a K2b A57 Car Lim
e1*2007/46*0436*..; 100-185 245/50R17 A01 K1a K1b K2b K8b NA1 S02
e13*2007/46*1147*.. 100-185 255/50R17 A01 K1c K2c K3a K5d K8n
- incl. Facelift 2014 100-245 225/55R17 M+S
100-245 235/55R17 A01 K1a K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

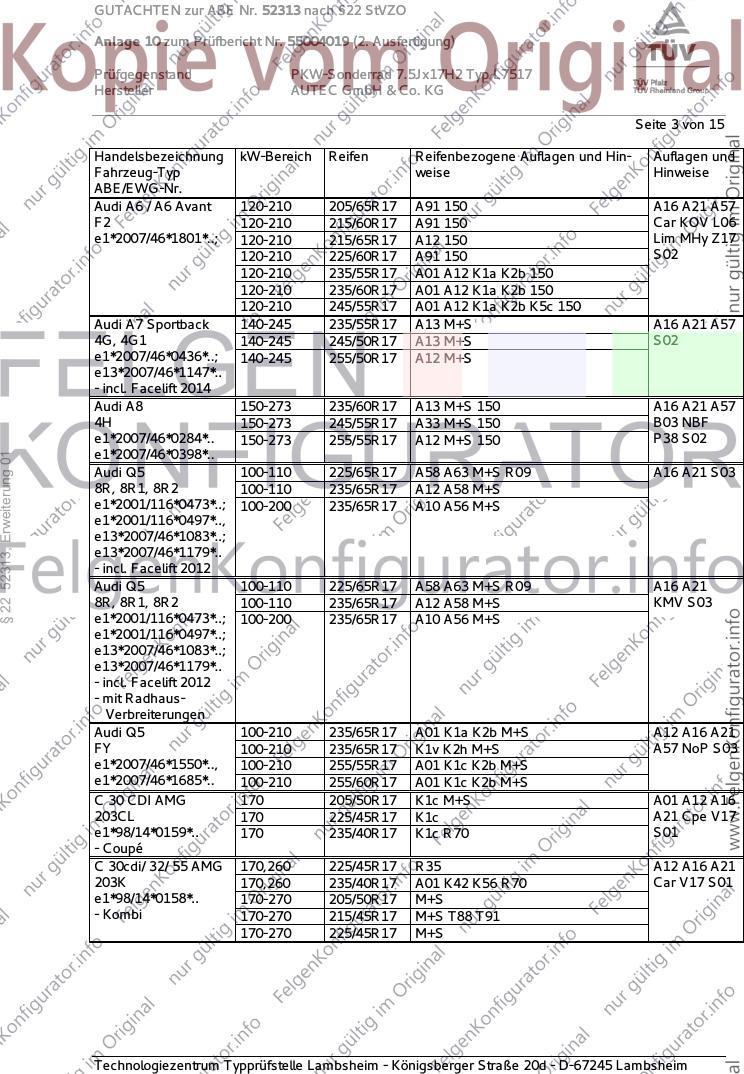

Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 120-210 205/65R17 A91 150 A16 A21 A57
F2 120-210 215/60R17 A91 150 Car KOV L06
e1*2007/46*1801*..; 120-210 215/65R17 A12 150 Lim MHy Z17
120-210 225/60R17 A91 150 S02
120-210 235/55R17 A01 A12 K1a K2b 150
120-210 235/60R17 A01 A12 K1a K2b 150
120-210 245/55R17 A01 A12 K1a K2b K5c 150
Audi A7 Sportback 140-245 235/55R17 A13 M+S A16 A21 A57
4G, 4G1 140-245 245/50R17 A13 M+S S02
e1*2007/46*0436*..; 140-245 255/50R17 A12 M+S
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-273 235/60R17 A13 M+S 150 A16 A21 A57
4H 150-273 245/55R17 A33 M+S 150 B03 NBF
e1*2007/46*0284*.. 150-273 255/55R17 A12 M+S 150 P38 S02
e1*2007/46*0398*..
§ 22 52313, Erweiterung 01
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 A16 A21 S03
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 A16 A21
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S KMV S03
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/65R17 A01 K1a K2b M+S A12 A16 A21
FY 100-210 235/65R17 K1v K2h M+S A57 NoP S03
e1*2007/46*1550*.., 100-210 255/55R17 A01 K1c K2b M+S
e1*2007/46*1685*.. 100-210 255/60R17 A01 K1c K2b M+S
C 30 CDI AMG 170 205/50R17 K1c M+S A01 A12 A16
203CL 170 225/45R17 K1c A21 Cpe V17
e1*98/14*0159*.. 170 235/40R17 K1c R70 S01
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A12 A16 A21
203K 170,260 235/40R17 A01 K42 K56 R70 Car V17 S01
e1*98/14*0158*.. 170-270 205/50R17 M+S
- Kombi 170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

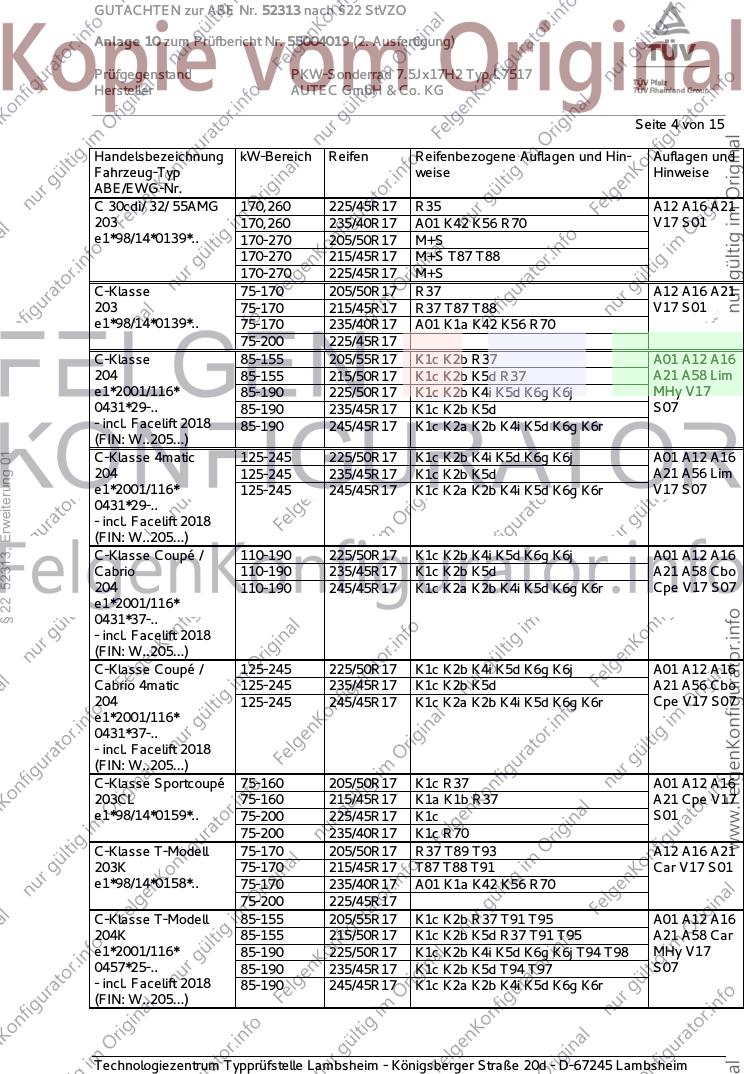

Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A12 A16 A21
203 170,260 235/40R17 A01 K42 K56 R70 V17 S01
e1*98/14*0139*.. 170-270 205/50R17 M+S
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C-Klasse 75-170 205/50R17 R37 A12 A16 A21
203 75-170 215/45R17 R37 T87 T88 V17 S01
e1*98/14*0139*.. 75-170 235/40R17 A01 K1a K42 K56 R70
75-200 225/45R17
C-Klasse 85-155 205/55R17 K1c K2b R37 A01 A12 A16
204 85-155 215/50R17 K1c K2b K5d R37 A21 A58 Lim
e1*2001/116* 85-190 225/50R17 K1c K2b K4i K5d K6g K6j MHy V17
0431*29-.. 85-190 235/45R17 K1c K2b K5d S07
- incl. Facelift 2018 85-190 245/45R17 K1c K2a K2b K4i K5d K6g K6r
(FIN: W..205...)
§ 22 52313, Erweiterung 01
C-Klasse 4matic 125-245 225/50R17 K1c K2b K4i K5d K6g K6j A01 A12 A16
204 125-245 235/45R17 K1c K2b K5d A21 A56 Lim
e1*2001/116* 125-245 245/45R17 K1c K2a K2b K4i K5d K6g K6r V17 S07
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/50R17 K1c K2b K4i K5d K6g K6j A01 A12 A16
Cabrio 110-190 235/45R17 K1c K2b K5d A21 A58 Cbo
204 110-190 245/45R17 K1c K2a K2b K4i K5d K6g K6r Cpe V17 S07
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/50R17 K1c K2b K4i K5d K6g K6j A01 A12 A16
Cabrio 4matic 125-245 235/45R17 K1c K2b K5d A21 A56 Cbo
204 125-245 245/45R17 K1c K2a K2b K4i K5d K6g K6r Cpe V17 S07
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Sportcoupé 75-160 205/50R17 K1c R37 A01 A12 A16
203CL 75-160 215/45R17 K1a K1b R37 A21 Cpe V17
e1*98/14*0159*.. 75-200 225/45R17 K1c S01
75-200 235/40R17 K1c R70
C-Klasse T-Modell 75-170 205/50R17 R37 T89 T93 A12 A16 A21
203K 75-170 215/45R17 T87 T88 T91 Car V17 S01
e1*98/14*0158*.. 75-170 235/40R17 A01 K1a K42 K56 R70
75-200 225/45R17
C-Klasse T-Modell 85-155 205/55R17 K1c K2b R37 T91 T95 A01 A12 A16
204K 85-155 215/50R17 K1c K2b K5d R37 T91 T95 A21 A58 Car
e1*2001/116* 85-190 225/50R17 K1c K2b K4i K5d K6g K6j T94 T98 MHy V17
0457*25-.. 85-190 235/45R17 K1c K2b K5d T94 T97 S07
- incl. Facelift 2018 85-190 245/45R17 K1c K2a K2b K4i K5d K6g K6r
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

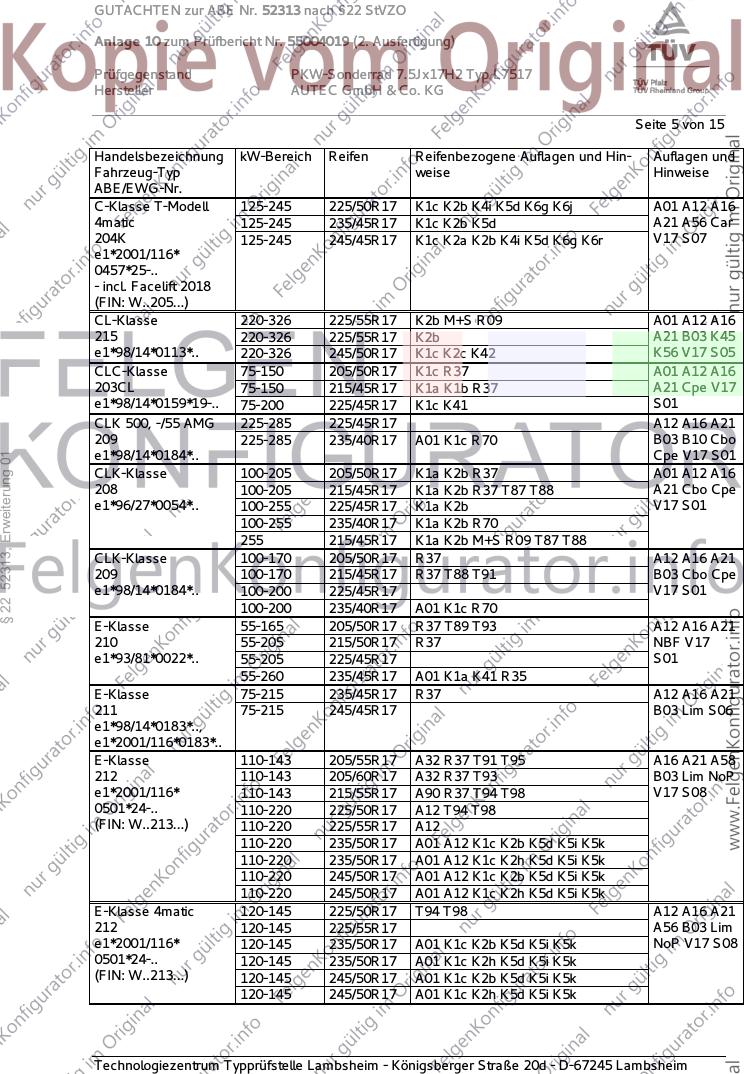

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/50R17 K1c K2b K4i K5d K6g K6j A01 A12 A16
4matic 125-245 235/45R17 K1c K2b K5d A21 A56 Car
204K 125-245 245/45R17 K1c K2a K2b K4i K5d K6g K6r V17 S07
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CL-Klasse 220-326 225/55R17 K2b M+S R09 A01 A12 A16
215 220-326 225/55R17 K2b A21 B03 K45
e1*98/14*0113*.. 220-326 245/50R17 K1c K2c K42 K56 V17 S05
CLC-Klasse 75-150 205/50R17 K1c R37 A01 A12 A16
203CL 75-150 215/45R17 K1a K1b R37 A21 Cpe V17
e1*98/14*0159*19-.. 75-200 225/45R17 K1c K41 S01
CLK 500, -/55 AMG 225-285 225/45R17 A12 A16 A21
209 225-285 235/40R17 A01 K1c R70 B03 B10 Cbo
e1*98/14*0184*.. Cpe V17 S01
§ 22 52313, Erweiterung 01
CLK-Klasse 100-205 205/50R17 K1a K2b R37 A01 A12 A16
208 100-205 215/45R17 K1a K2b R37 T87 T88 A21 Cbo Cpe
e1*96/27*0054*.. 100-255 225/45R17 K1a K2b V17 S01
100-255 235/40R17 K1a K2b R70
255 215/45R17 K1a K2b M+S R09 T87 T88
CLK-Klasse 100-170 205/50R17 R37 A12 A16 A21
209 100-170 215/45R17 R37 T88 T91 B03 Cbo Cpe
e1*98/14*0184*.. 100-200 225/45R17 V17 S01
100-200 235/40R17 A01 K1c R70
E-Klasse 55-165 205/50R17 R37 T89 T93 A12 A16 A21
210 55-205 215/50R17 R37 NBF V17
e1*93/81*0022*.. 55-205 225/45R17 S01
55-260 235/45R17 A01 K1a K41 R35
E-Klasse 75-215 235/45R17 R37 A12 A16 A21
211 75-215 245/45R17 B03 Lim S06
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 110-143 205/55R17 A32 R37 T91 T95 A16 A21 A58
212 110-143 205/60R17 A32 R37 T93 B03 Lim NoP
e1*2001/116* 110-143 215/55R17 A90 R37 T94 T98 V17 S08
0501*24-.. 110-220 225/50R17 A12 T94 T98
(FIN: W..213...) 110-220 225/55R17 A12
110-220 235/50R17 A01 A12 K1c K2b K5d K5i K5k
110-220 235/50R17 A01 A12 K1c K2h K5d K5i K5k
110-220 245/50R17 A01 A12 K1c K2b K5d K5i K5k
110-220 245/50R17 A01 A12 K1c K2h K5d K5i K5k
E-Klasse 4matic 120-145 225/50R17 T94 T98 A12 A16 A21
212 120-145 225/55R17 A56 B03 Lim
e1*2001/116* 120-145 235/50R17 A01 K1c K2b K5d K5i K5k NoP V17 S08
0501*24-.. 120-145 235/50R17 A01 K1c K2h K5d K5i K5k
(FIN: W..213...) 120-145 245/50R17 A01 K1c K2b K5d K5i K5k
120-145 245/50R17 A01 K1c K2h K5d K5i K5k
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

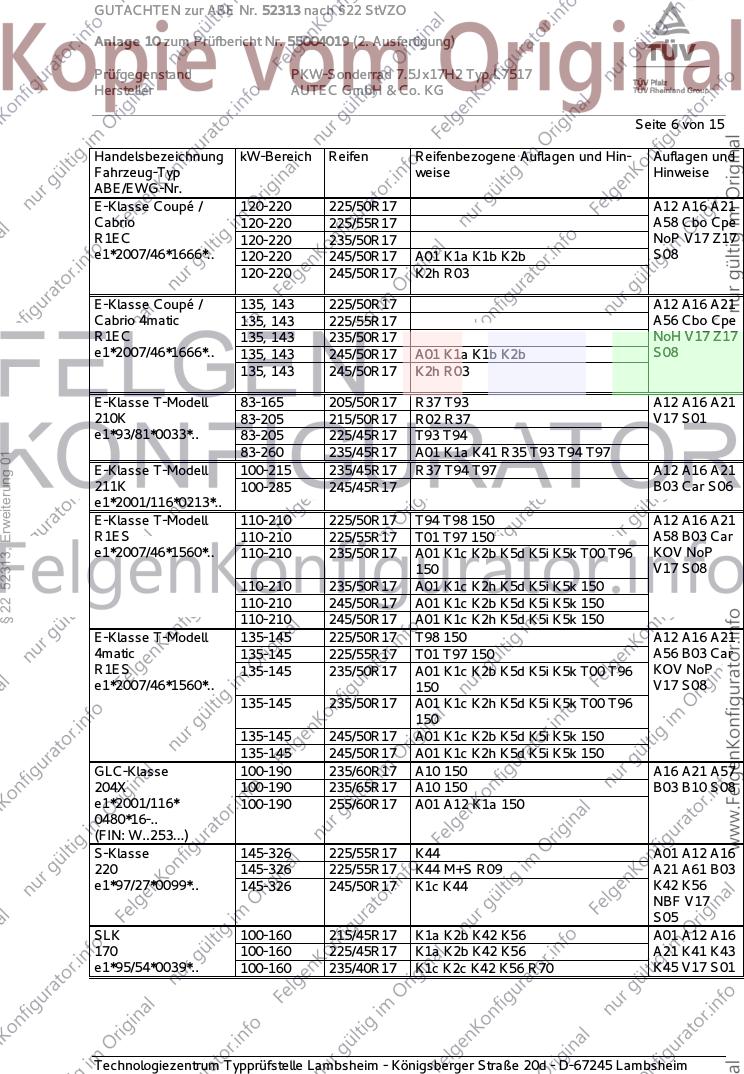

GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 120-220 225/50R17 A12 A16 A21
Cabrio 120-220 225/55R17 A58 Cbo Cpe
R1EC 120-220 235/50R17 NoP V17 Z17
e1*2007/46*1666*.. 120-220 245/50R17 A01 K1a K1b K2b S08
120-220 245/50R17 K2h R03
E-Klasse Coupé / 135, 143 225/50R17 A12 A16 A21
Cabrio 4matic 135, 143 225/55R17 A56 Cbo Cpe
R1EC 135, 143 235/50R17 NoH V17 Z17
e1*2007/46*1666*.. 135, 143 245/50R17 A01 K1a K1b K2b S08
135, 143 245/50R17 K2h R03
E-Klasse T-Modell 83-165 205/50R17 R37 T93 A12 A16 A21
210K 83-205 215/50R17 R02 R37 V17 S01
e1*93/81*0033*.. 83-205 225/45R17 T93 T94
83-260 235/45R17 A01 K1a K41 R35 T93 T94 T97
§ 22 52313, Erweiterung 01
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 A12 A16 A21
211K 100-285 245/45R17 B03 Car S06
e1*2001/116*0213*..
E-Klasse T-Modell 110-210 225/50R17 T94 T98 150 A12 A16 A21
R1ES 110-210 225/55R17 T01 T97 150 A58 B03 Car
e1*2007/46*1560*.. 110-210 235/50R17 A01 K1c K2b K5d K5i K5k T00 T96 KOV NoP
150 V17 S08
110-210 235/50R17 A01 K1c K2h K5d K5i K5k 150
110-210 245/50R17 A01 K1c K2b K5d K5i K5k 150
110-210 245/50R17 A01 K1c K2h K5d K5i K5k 150
E-Klasse T-Modell 135-145 225/50R17 T98 150 A12 A16 A21
4matic 135-145 225/55R17 T01 T97 150 A56 B03 Car
R1ES 135-145 235/50R17 A01 K1c K2b K5d K5i K5k T00 T96 KOV NoP
e1*2007/46*1560*.. 150 V17 S08
135-145 235/50R17 A01 K1c K2h K5d K5i K5k T00 T96
150
135-145 245/50R17 A01 K1c K2b K5d K5i K5k 150
135-145 245/50R17 A01 K1c K2h K5d K5i K5k 150
GLC-Klasse 100-190 235/60R17 A10 150 A16 A21 A57
204X 100-190 235/65R17 A10 150 B03 B10 S08
e1*2001/116* 100-190 255/60R17 A01 A12 K1a 150
0480*16-..
(FIN: W..253...)
S-Klasse 145-326 225/55R17 K44 A01 A12 A16
220 145-326 225/55R17 K44 M+S R09 A21 A61 B03
e1*97/27*0099*.. 145-326 245/50R17 K1c K44 K42 K56
NBF V17
S05
SLK 100-160 215/45R17 K1a K2b K42 K56 A01 A12 A16
170 100-160 225/45R17 K1a K2b K42 K56 A21 K41 K43
e1*95/54*0039*.. 100-160 235/40R17 K1c K2c K42 K56 R70 K45 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

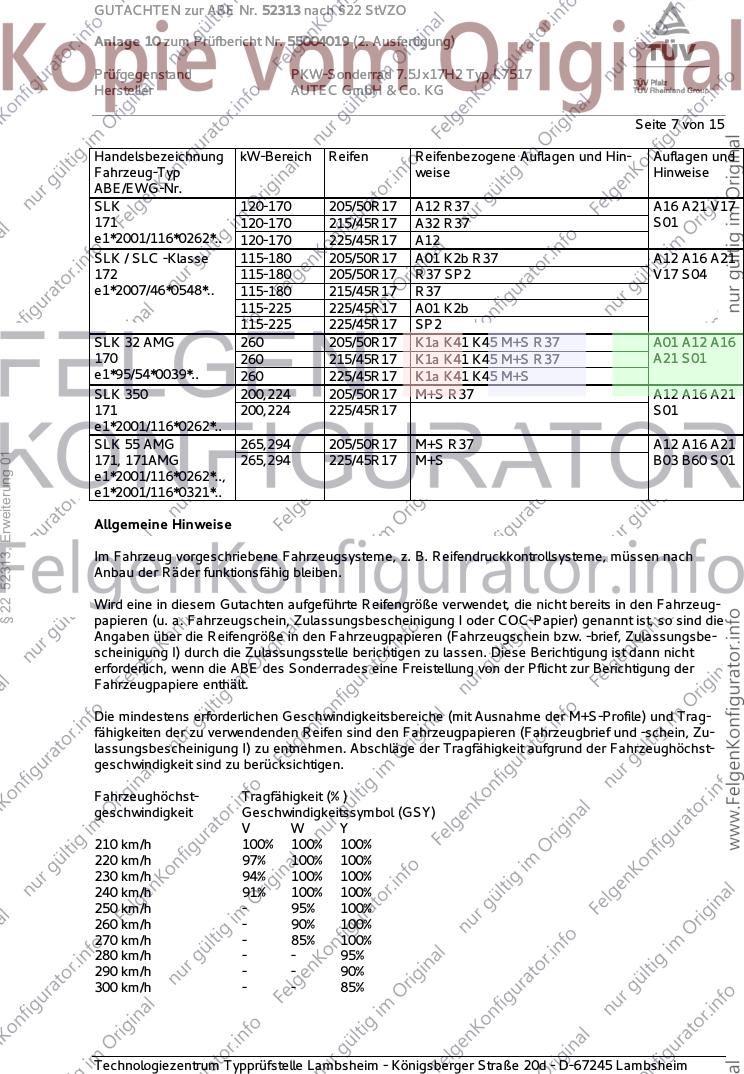

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
SLK 120-170 205/50R17 A12 R37 A16 A21 V17
171 120-170 215/45R17 A32 R37 S01
e1*2001/116*0262*.. 120-170 225/45R17 A12
SLK / SLC -Klasse 115-180 205/50R17 A01 K2b R37 A12 A16 A21
172 115-180 205/50R17 R37 SP2 V17 S04
e1*2007/46*0548*.. 115-180 215/45R17 R37
115-225 225/45R17 A01 K2b
115-225 225/45R17 SP2
SLK 32 AMG 260 205/50R17 K1a K41 K45 M+S R37 A01 A12 A16
170 260 215/45R17 K1a K41 K45 M+S R37 A21 S01
e1*95/54*0039*.. 260 225/45R17 K1a K41 K45 M+S
SLK 350 200,224 205/50R17 M+S R37 A12 A16 A21
171 200,224 225/45R17 S01
e1*2001/116*0262*..
SLK 55 AMG 265,294 205/50R17 M+S R37 A12 A16 A21
§ 22 52313, Erweiterung 01
171, 171AMG 265,294 225/45R17 M+S B03 B60 S01
e1*2001/116*0262*..,
e1*2001/116*0321*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

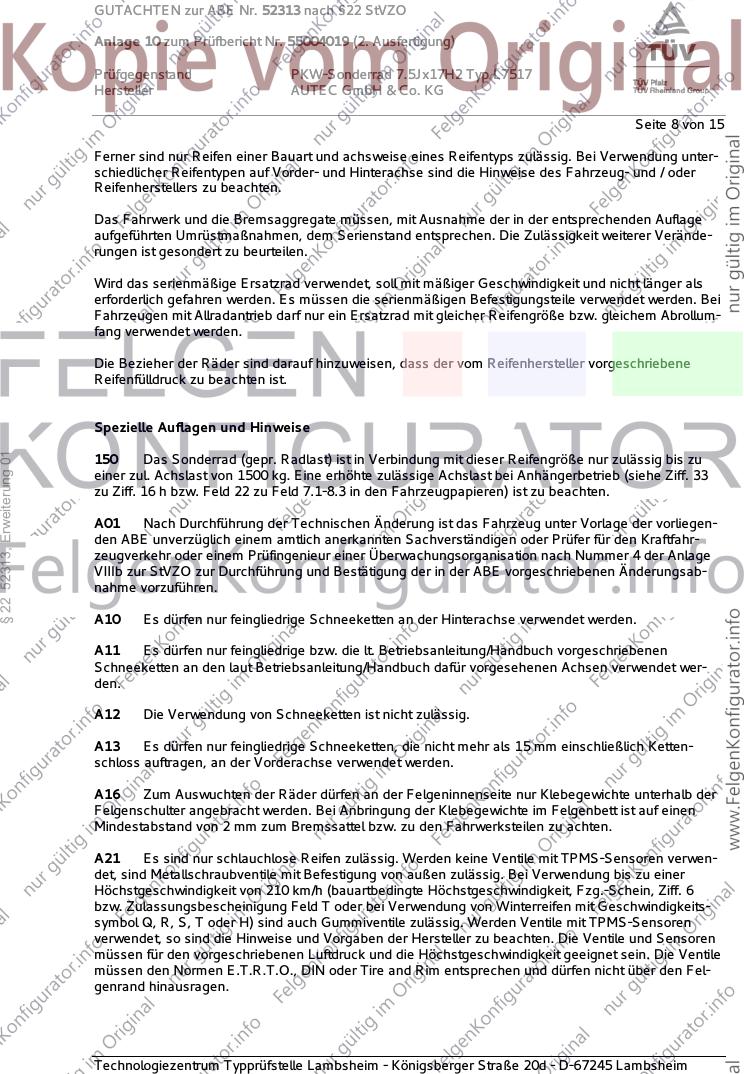

Seite 8 von 15
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
§ 22 52313, Erweiterung 01
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

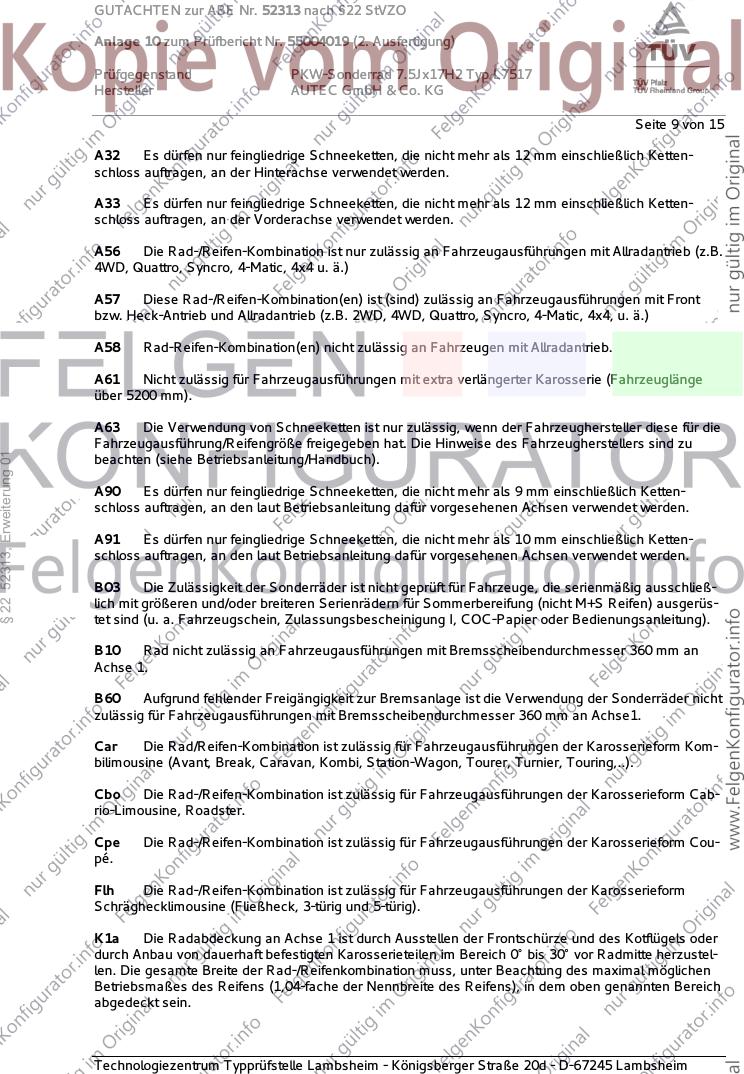

Seite 9 von 15
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
§ 22 52313, Erweiterung 01
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 15
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 52313, Erweiterung 01
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

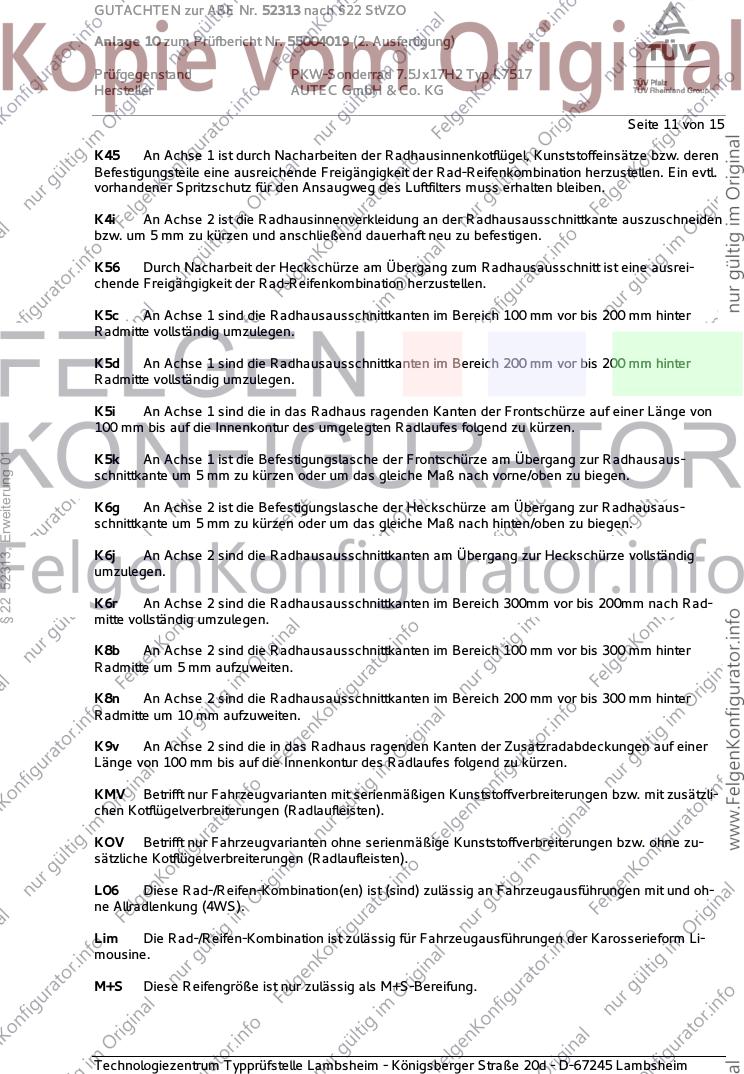

Seite 11 von 15
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
§ 22 52313, Erweiterung 01
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

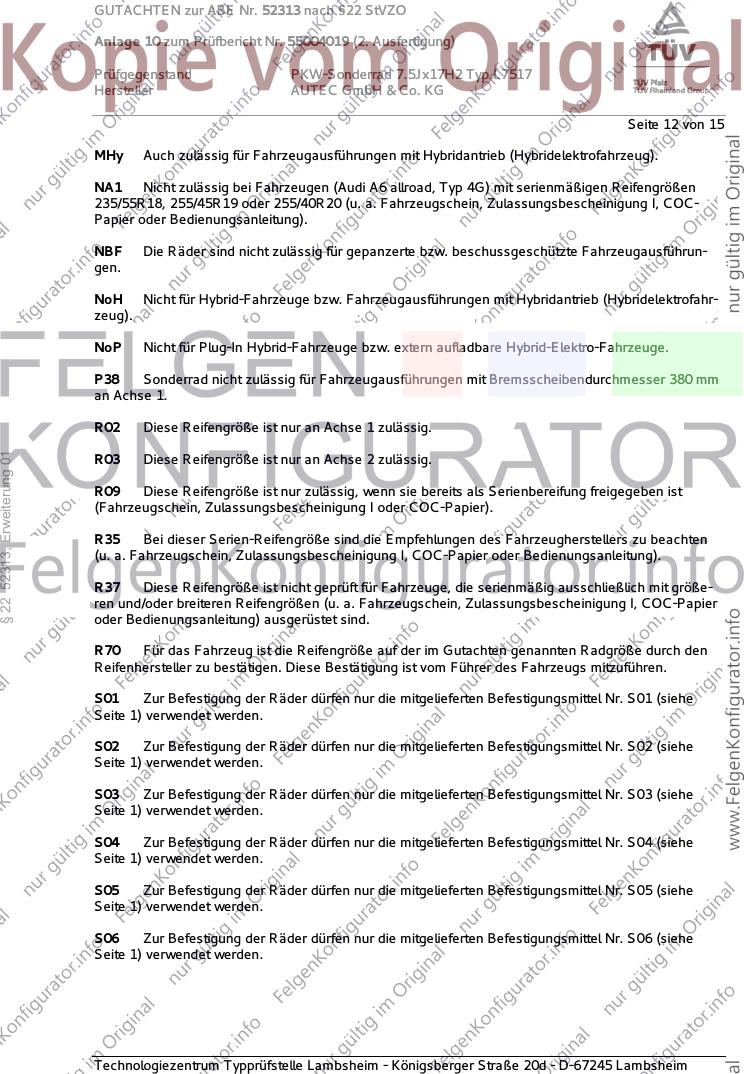

Seite 12 von 15
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
§ 22 52313, Erweiterung 01
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 15
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 52313, Erweiterung 01
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

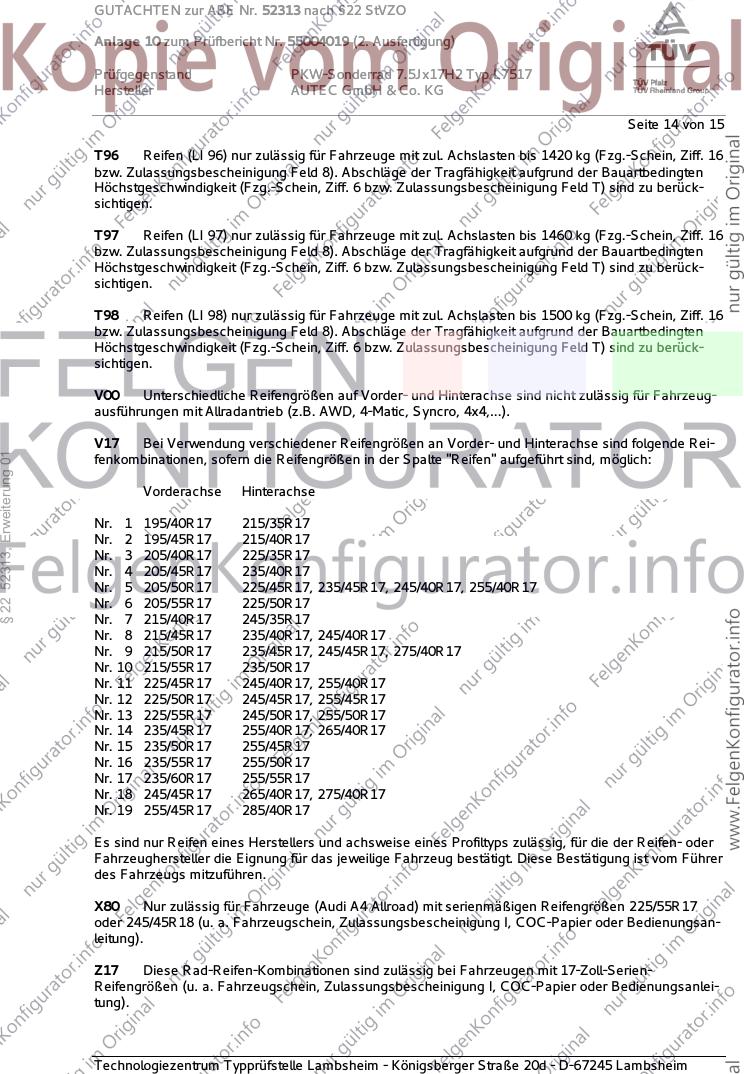

Seite 14 von 15
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
§ 22 52313, Erweiterung 01
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52313 nach §22 StVZO
Anlage 10 zum Prüfbericht Nr. 55004019 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ L7517
Hersteller AUTEC GmbH & Co. KG

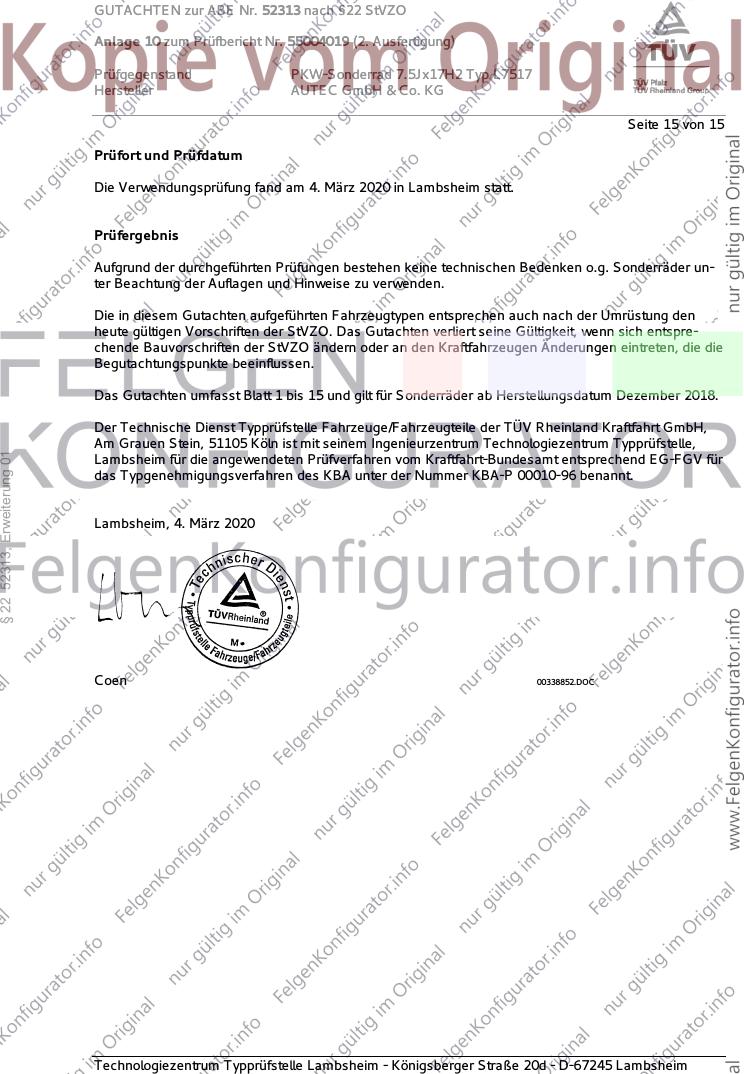

Seite 15 von 15
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. März 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Dezember 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
§ 22 52313, Erweiterung 01
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. März 2020
Coen 00338852.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
