Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 1 von 18
Fahrzeughersteller : AUDI, DAIMLER, DAIMLER (D), MERCEDES-BENZ, QUATTRO
GmbH
Raddaten:
Radgröße nach Norm : 9 J X 20 EH2+ Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
820XX-5112C40665 PCD 5x112 CB 66.6 ohne 66,6 750 2306 09/15
820XX-5112C40665 PCD 5x112 CB 66.6 ohne 66,6 780 2220 09/15
820XX-5112C40665 PCD 5x112 CB 66.6 ohne 66,6 800 2190 09/15
820XX-5112C40666 PCD 5x112 CB66.6 ohne 66,6 725 2391 09/15
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e13*2007/46*1083*.. 100 - 200 245/45R20 99 10B; 11B; 11G; 11H;
8R1 e13*2007/46*1083*.. 230 - 260 245/45R20 99Y 12A; 51A; 56C; 573;
6AZ; 71E; 723; 73C;
74D; 75I; 838; PDB
Verkaufsbezeichnung: AUDI Q5 HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R2 e13*2007/46*1179*.. 100 - 200 245/45R20 99 10B; 11B; 11G; 11H;
230 - 260 245/45R20 99Y 12A; 51A; 56C; 573;
6AZ; 71E; 723; 73C;
74D; 75I; 838; PDB
Verkaufsbezeichnung: Q5, SQ5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1550*.. 100 - 260 245/45R20 99 Q5; SQ5;
255/40R20 97 Allradantrieb;
255/45R20 101 Frontantrieb;
265/40R20 100 11A; 245; 248 10B; 11B; 11G; 11H;
265/45R20 104 11A; 245; 248 12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74D; 75I; AG0
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.

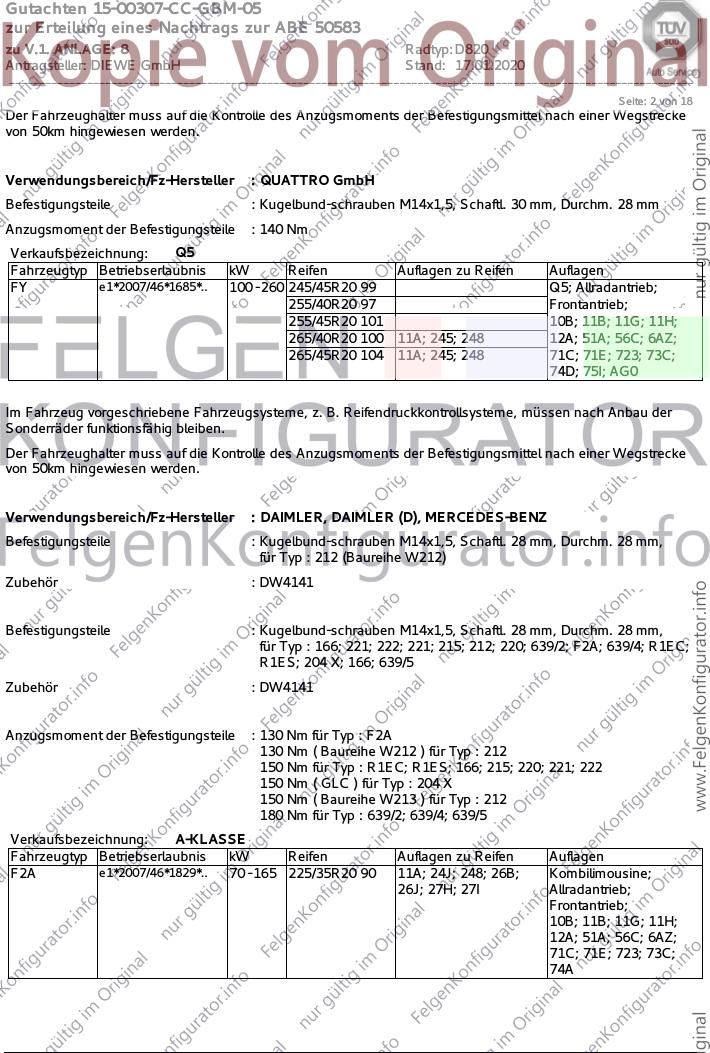

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 2 von 18
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 30 mm, Durchm. 28 mm
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e1*2007/46*1685*.. 100 - 260 245/45R20 99 Q5; Allradantrieb;
255/40R20 97 Frontantrieb;
255/45R20 101 10B; 11B; 11G; 11H;
265/40R20 100 11A; 245; 248 12A; 51A; 56C; 6AZ;
265/45R20 104 11A; 245; 248 71C; 71E; 723; 73C;
74D; 75I; AG0
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER, DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 28 mm, Durchm. 28 mm,
für Typ : 212 (Baureihe W212)
Zubehör : DW4141
Befestigungsteile : Kugelbund-schrauben M14x1,5, Schaftl. 28 mm, Durchm. 28 mm,
für Typ : 166; 221; 222; 221; 215; 212; 220; 639/2; F2A; 639/4; R1EC;
R1ES; 204 X; 166; 639/5
Zubehör : DW4141
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : F2A
130 Nm ( Baureihe W212 ) für Typ : 212
150 Nm für Typ : R1EC; R1ES; 166; 215; 220; 221; 222
150 Nm ( GLC ) für Typ : 204 X
150 Nm ( Baureihe W213 ) für Typ : 212
180 Nm für Typ : 639/2; 639/4; 639/5
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 225/35R20 90 11A; 24J; 248; 26B; Kombilimousine;
26J; 27H; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74A
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 3 von 18
Verkaufsbezeichnung: CL-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
215 e1*98/14*0113*.. 220 - 326 245/35R20 95Y 11A; 21B; 21J; 21L; 10B; 11B; 11G; 11H;
22L; 24J; 24M; 68U; 12A; 51A; 56C; 6AZ;
68V
71C; 71E; 723; 729;
73C; 74A
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1EC e1*2007/46*1666*.. 120 - 270 245/35R20 95Y GAB; YAQ; 11A; 26N; Coupé; Cabrio;
26P Allradantrieb;
275/30R20 93W ohne Heckantrieb;
Radhausverbreiterung 10B; 11B; 11G; 11H;
(Flap) Serie; GAB; 12A; 51A; 56C; 6AZ;
YAT; 11A; 248; 27H; 71C; 71E; 723; 73C;
27P; 57F
275/30R20 93W mit 74A; DEG
Radhausverbreiterung
(Flap) Serie; GAB;
YAT; 11A; 27H; 27P;
57F
R1ES e1*2007/46*1560*.. 110 - 250 245/35R20 95Y GAB; YAQ; 11A; 26N; Baureihe W213; nicht
26P; 5HR All Terrain; nicht
110 - 270 275/30R20 97Y mit E300de; Allradantrieb;
Radhausverbreiterung Heckantrieb;
(Flap) Serie; GAB; 10B; 11B; 11G; 11H;
YAT; 11A; 27H; 27P; 12A; 51A; 56C; 6AZ;
5IM; 57F
275/30R20 97Y ohne 71C; 71E; 723; 73C;
Radhausverbreiterung 74A; DEG
(Flap) Serie; GAB;
YAT; 11A; 248; 27H;
27P; 5IM; 57F
212 e1*2001/116*0501*.. 100 - 245 245/30R20 90Y 11A; 21P; 24J; 57E; Baureihe W212; nicht
68Z AMG-Paket;
Stufenheck;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 729;
73C; 74A; 76A; DEG
212 e1*2001/116*0501*.. 110 - 270 245/35R20 95Y GAB; YAQ; 11A; 26N; Baureihe W213; nicht
26P; 5HR E300de; Allradantrieb;
275/30R20 97 ohne Heckantrieb;
Radhausverbreiterung 10B; 11B; 11G; 11H;
(Flap) Serie; GAB; 12A; 51A; 56C; 6AZ;
YAT; 11A; 248; 27H; 71C; 71E; 723; 73C;
27P; 57F
275/30R20 97 mit 74A; DEG
Radhausverbreiterung
(Flap) Serie; GAB;
YAT; 11A; 27H; 27P;
57F

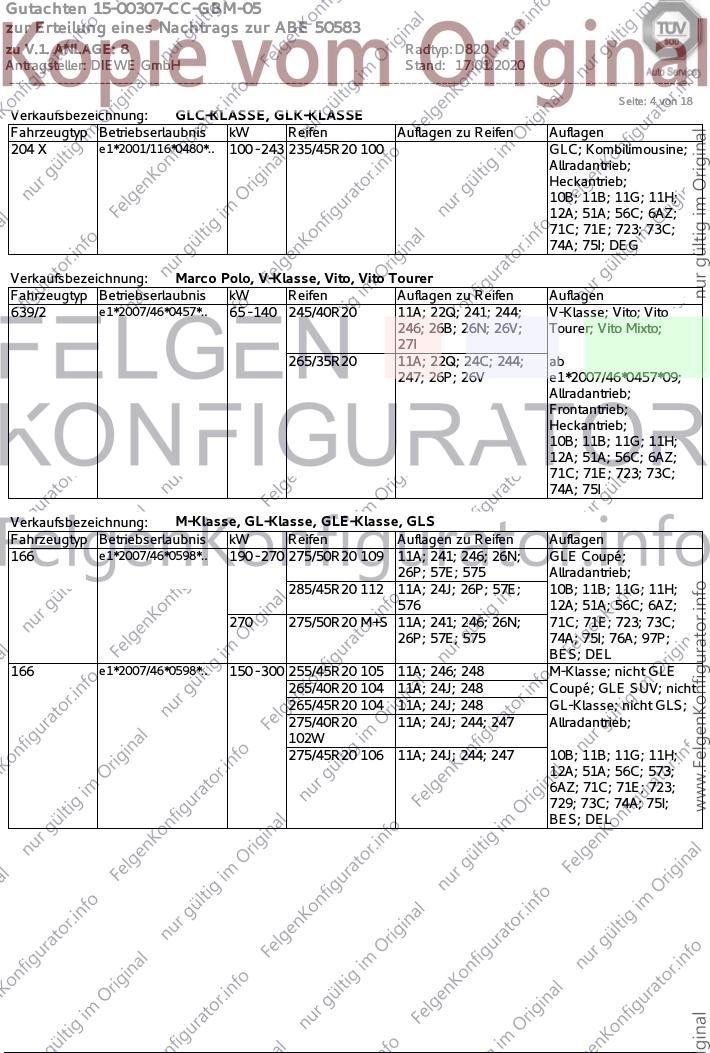

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 4 von 18
Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 243 235/45R20 100 GLC; Kombilimousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74A; 75I; DEG
Verkaufsbezeichnung: Marco Polo, V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 65 - 140 245/40R20 11A; 22Q; 241; 244; V-Klasse; Vito; Vito
246; 26B; 26N; 26V; Tourer; Vito Mixto;
27I
265/35R20 11A; 22Q; 24C; 244; ab
247; 26P; 26V e1*2007/46*0457*09;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74A; 75I
Verkaufsbezeichnung: M-Klasse, GL-Klasse, GLE-Klasse, GLS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
166 e1*2007/46*0598*.. 190 - 270 275/50R20 109 11A; 241; 246; 26N; GLE Coupé;
26P; 57E; 575 Allradantrieb;
285/45R20 112 11A; 24J; 26P; 57E; 10B; 11B; 11G; 11H;
576 12A; 51A; 56C; 6AZ;
270 275/50R20 M+S 11A; 241; 246; 26N; 71C; 71E; 723; 73C;
26P; 57E; 575 74A; 75I; 76A; 97P;
BES; DEL
166 e1*2007/46*0598*.. 150 - 300 255/45R20 105 11A; 246; 248 M-Klasse; nicht GLE
265/40R20 104 11A; 24J; 248 Coupé; GLE SUV; nicht
265/45R20 104 11A; 24J; 248 GL-Klasse; nicht GLS;
275/40R20 11A; 24J; 244; 247 Allradantrieb;
102W
275/45R20 106 11A; 24J; 244; 247 10B; 11B; 11G; 11H;
12A; 51A; 56C; 573;
6AZ; 71C; 71E; 723;
729; 73C; 74A; 75I;
BES; DEL
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 5 von 18
Verkaufsbezeichnung: S-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
221 e1*2001/116*0335*.. 150 - 335 245/40R20 51G; 57E; 575 ab Mj.2013 (Baureihe
222 e1*2007/46*0960*.. 255/35R20 51G; 57E; 575 222); nicht AMG Sport-
255/40R20 97Y XFS; 57E Paket; Limousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AA;
6AZ; 71C; 71E; 723;
73C; 74A; 76A; DBS;
FGC
221 e1*2001/116*0335*.. 150 - 285 245/35R20 95Y 5HR; 51J bis Mj.2013 (Baureihe
245/40R20 95Y 5HR; 51J 221); Allradantrieb;
150 - 380 255/35R20 97Y Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 530; 56C;
573; 6AZ; 71C; 71E;
723; 729; 73C; 74A;
DBS; FGC
Verkaufsbezeichnung: S-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
220 e1*97/27*0099*.. 145 - 326 245/35R20 95Y 11A; 21B; 21L; 22B; Nicht für Fz. m.
22L; 24J; 24M; 367; Länge 6158 mm; nicht
5HR; 51J; 68U; 68V für gepanzerte Fz;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 729;
73C; 74A
220 e1*97/27*0099*.. 368 245/35R20 95Y 11A; 21B; 21L; 22B; Nicht für Fz. m.
22L; 24J; 24M; 367; Länge 6158 mm; nicht
5HR; 51J; 68U; 68V für gepanzerte Fz;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 729;
73C; 74A
220 e1*97/27*0099*.. 180 - 225 245/35R20 95Y 5HR; 51J Nicht für Fz. m.
255/35R20 97Y 11A; 22B; 22L; 24J; Länge 6158 mm; nicht
367 für gepanzerte Fz;
Nur 4-MATIC;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 729;
73C; 74A

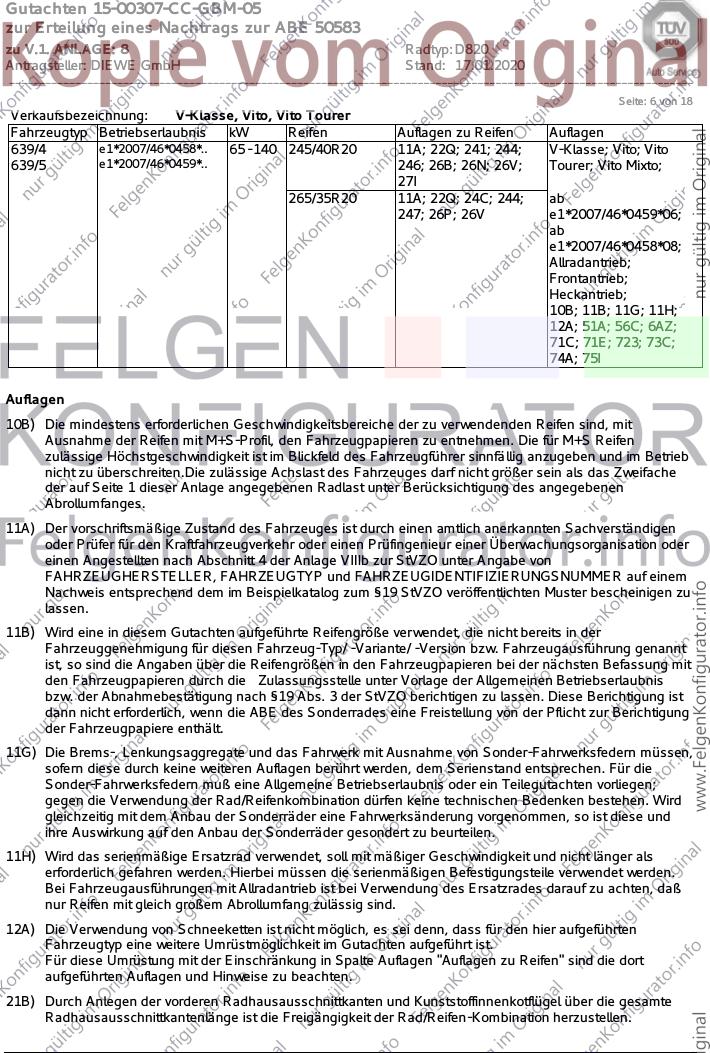

Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 6 von 18
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 140 245/40R20 11A; 22Q; 241; 244; V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 246; 26B; 26N; 26V; Tourer; Vito Mixto;
27I
265/35R20 11A; 22Q; 24C; 244; ab
247; 26P; 26V e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 56C; 6AZ;
71C; 71E; 723; 73C;
74A; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 7 von 18
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 8 von 18
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26V) Durch Kürzen der Stoßstangenbefestigung ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt
"Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27P) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die hinteren Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Die genauen Maße / Bereiche sind dem beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug"
am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 9 von 18

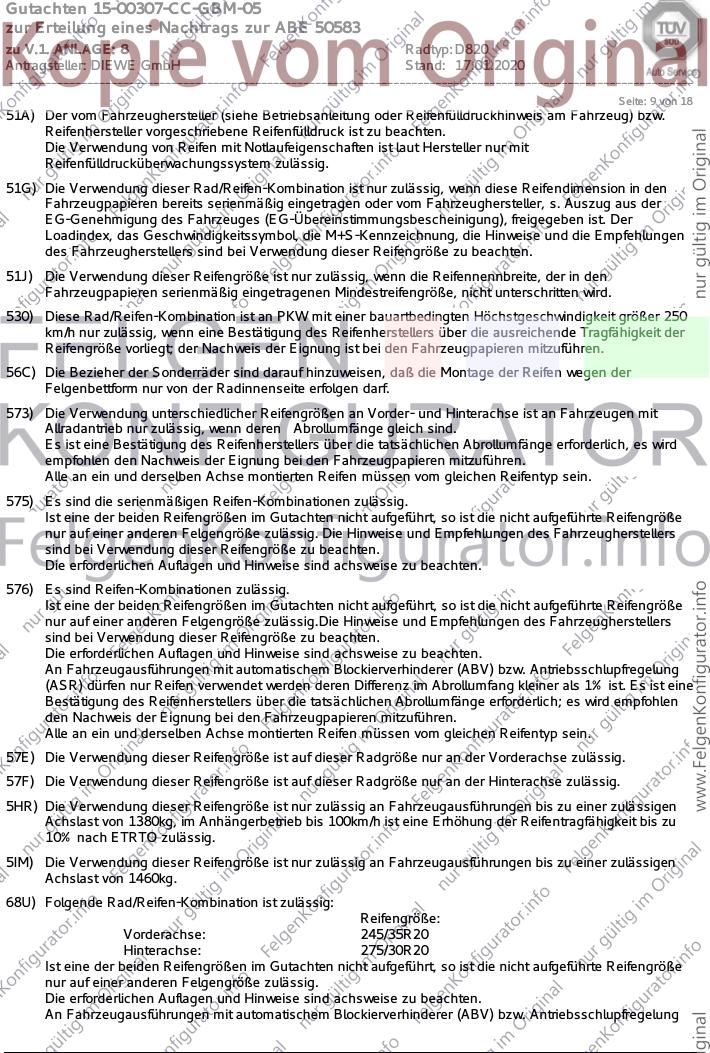

51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
530) Diese Rad/Reifen-Kombination ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer 250
km/h nur zulässig, wenn eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der
Reifengröße vorliegt; der Nachweis der Eignung ist bei den Fahrzeugpapieren mitzuführen.
56C) Die Bezieher der Sonderräder sind darauf hinzuweisen, daß die Montage der Reifen wegen der
Felgenbettform nur von der Radinnenseite erfolgen darf.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
576) Es sind Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden deren Differenz im Abrollumfang kleiner als 1% ist. Es ist eine
Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird empfohlen
den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5IM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1460kg.
68U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 10 von 18
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68V) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68Z) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/30R20
Hinterachse: 285/25R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AZ) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind, oder diese der Serienkombination
(Reifenempfehlung des Fahrzeuherstellers ist zu beachten) entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an einem Fahrzeug montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71E) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte angebracht
werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 11 von 18

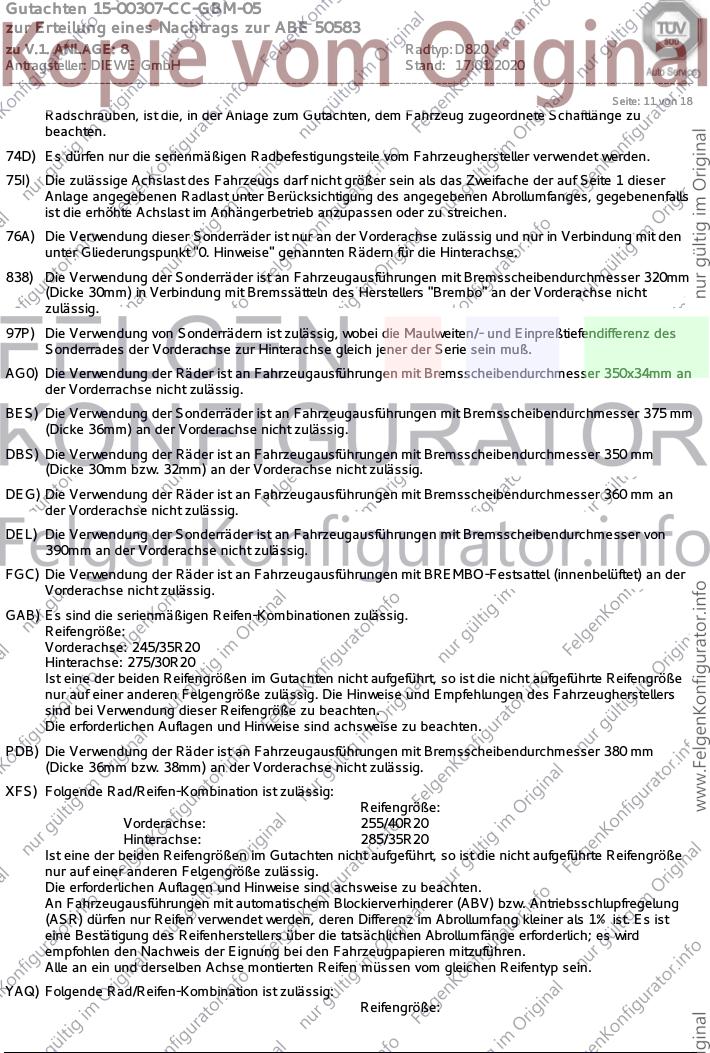

Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
838) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320mm
(Dicke 30mm) in Verbindung mit Bremssätteln des Herstellers "Brembo" an der Vorderachse nicht
zulässig.
97P) Die Verwendung von Sonderrädern ist zulässig, wobei die Maulweiten/- und Einpreßtiefendifferenz des
Sonderrades der Vorderachse zur Hinterachse gleich jener der Serie sein muß.
AG0) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350x34mm an
der Vorderrachse nicht zulässig.
BES) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm
(Dicke 36mm) an der Vorderachse nicht zulässig.
DBS) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm
(Dicke 30mm bzw. 32mm) an der Vorderachse nicht zulässig.
DEG) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
der Vorderachse nicht zulässig.
DEL) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser von
390mm an der Vorderachse nicht zulässig.
FGC) Die Verwendung der Räder ist an Fahrzeugausführungen mit BREMBO-Festsattel (innenbelüftet) an der
Vorderachse nicht zulässig.
GAB) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
PDB) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
(Dicke 36mm bzw. 38mm) an der Vorderachse nicht zulässig.
XFS) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/40R20
Hinterachse: 285/35R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YAQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 12 von 18
Vorderachse: 245/35R20
Hinterachse: 285/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
YAT) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 265/30R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 13 von 18

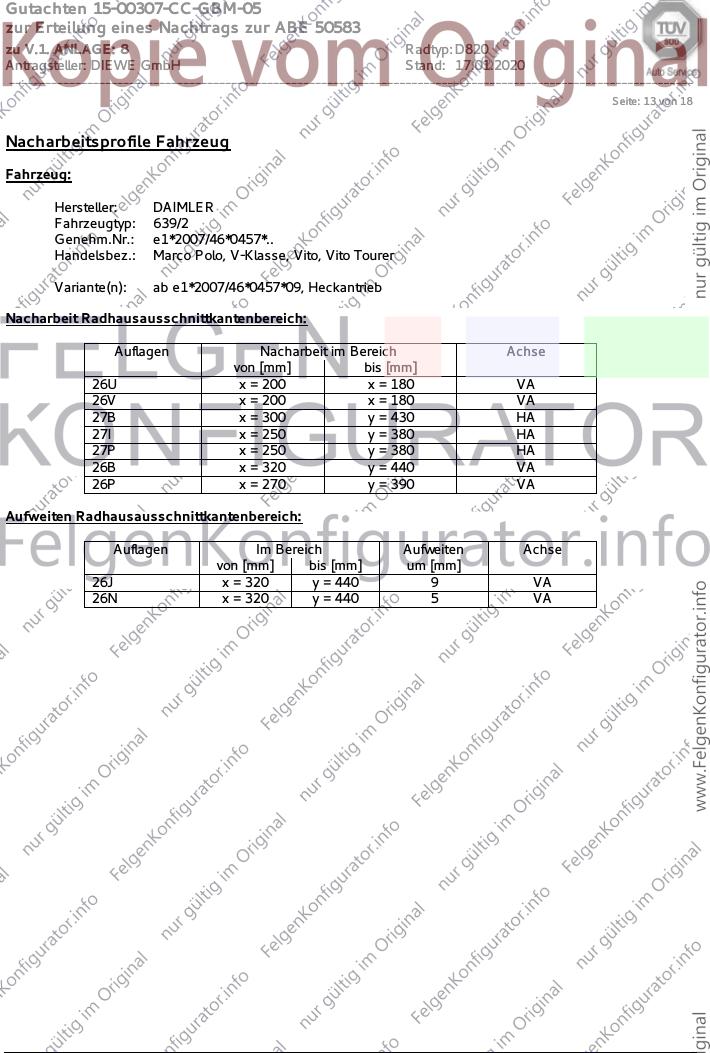

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 639/2
Genehm.Nr.: e1*2007/46*0457*..
Handelsbez.: Marco Polo, V-Klasse, Vito, Vito Tourer
Variante(n): ab e1*2007/46*0457*09, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26U x = 200 x = 180 VA
26V x = 200 x = 180 VA
27B x = 300 y = 430 HA
27I x = 250 y = 380 HA
27P x = 250 y = 380 HA
26B x = 320 y = 440 VA
26P x = 270 y = 390 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 440 9 VA
26N x = 320 y = 440 5 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 14 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1ES
Genehm.Nr.: e1*2007/46*1560*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 280 y = 400 HA
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 15 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 16 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: R1EC
Genehm.Nr.: e1*2007/46*1666*..
Handelsbez.: E-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 280 y = 400 HA
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 17 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 212
Genehm.Nr.: e1*2001/116*0501*..
Handelsbez.: E-KLASSE
Variante(n): Baureihe W213
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27P x = 280 y = 400 HA
26B x = 350 y = 300 VA
26P x = 300 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 280 y = 400 8 HA
27F x = 280 y = 400 30 HA
26N x = 350 y = 300 8 VA
26J x = 350 y = 300 30 VA
Gutachten 15-00307-CC-GBM-05
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 8 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 17.01.2020
__________________________________________________________________________________________________________________
Seite: 18 von 18
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 166
Genehm.Nr.: e1*2007/46*0598*..
Handelsbez.: M-Klasse, GL-Klasse, GLE-Klasse, GLS
Variante(n): Allradantrieb, GLE-Klasse (GLE Coupe)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 350 30 HA
27H x = 350 y = 350 8 HA
26J x = 300 y = 300 15 VA
26N x = 300 y = 300 8 VA
