GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

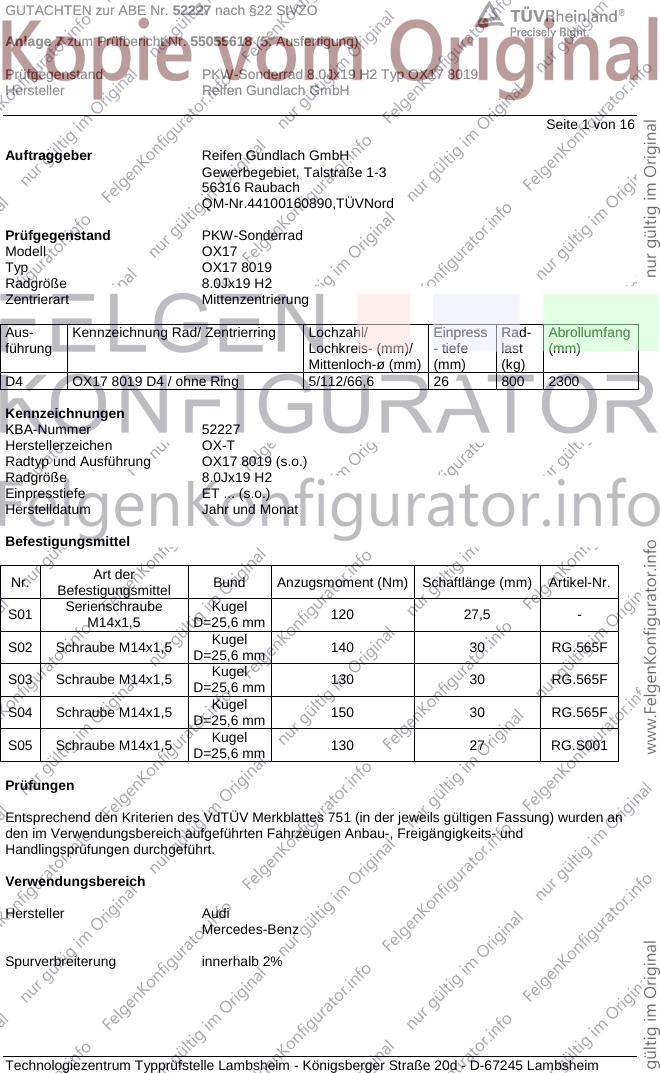

Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX17
Typ OX17 8019
Radgröße 8.0Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress Rad- Abrollumfang
führung Lochkreis- (mm)/ - tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D4 OX17 8019 D4 / ohne Ring 5/112/66,6 26 800 2300
Kennzeichnungen
KBA-Nummer 52227
Herstellerzeichen OX-T
Radtyp und Ausführung OX17 8019 (s.o.)
Radgröße 8.0Jx19 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 -
M14x1,5 D=25,6 mm
Kugel
S02 Schraube M14x1,5 140 30 RG.565F
D=25,6 mm
Kugel
S03 Schraube M14x1,5 130 30 RG.565F
D=25,6 mm
Kugel
S04 Schraube M14x1,5 150 30 RG.565F
D=25,6 mm
Kugel
S05 Schraube M14x1,5 130 27 RG.S001
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

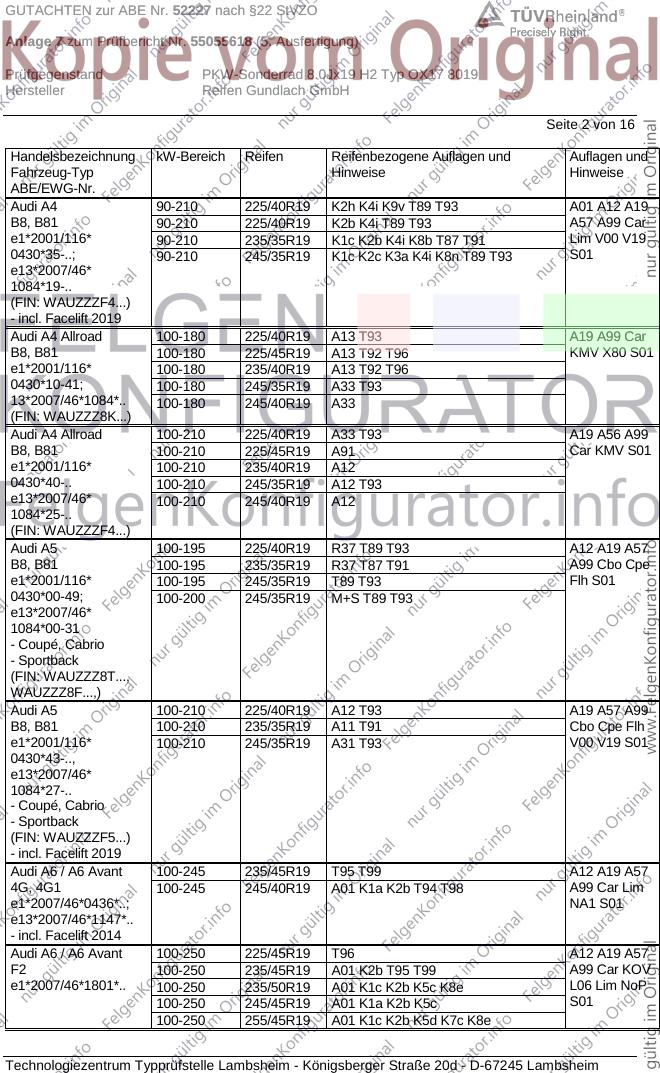

Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 90-210 225/40R19 K2h K4i K9v T89 T93 A01 A12 A19
B8, B81 90-210 225/40R19 K2b K4i T89 T93 A57 A99 Car
e1*2001/116* 90-210 235/35R19 K1c K2b K4i K8b T87 T91 Lim V00 V19
0430*35-..; 90-210 245/35R19 K1c K2c K3a K4i K8n T89 T93 S01
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A4 Allroad 100-180 225/40R19 A13 T93 A19 A99 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S01
e1*2001/116* 100-180 235/40R19 A13 T92 T96
0430*10-41; 100-180 245/35R19 A33 T93
13*2007/46*1084*.. 100-180 245/40R19 A33
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-210 225/40R19 A33 T93 A19 A56 A99
B8, B81 100-210 225/45R19 A91 Car KMV S01
e1*2001/116* 100-210 235/40R19 A12
0430*40-.. 100-210 245/35R19 A12 T93
e13*2007/46* 100-210 245/40R19 A12
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A19 A57
B8, B81 100-195 235/35R19 R37 T87 T91 A99 Cbo Cpe
e1*2001/116* 100-195 245/35R19 T89 T93 Flh S01
0430*00-49; 100-200 245/35R19 M+S T89 T93
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A19 A57 A99
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A31 T93 V00 V19 S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A19 A57
4G, 4G1 100-245 245/40R19 A01 K1a K2b T94 T98 A99 Car Lim
e1*2007/46*0436*..; NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 T96 A12 A19 A57
F2 100-250 235/45R19 A01 K2b T95 T99 A99 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A01 K1c K2b K5c K8e L06 Lim NoP
100-250 245/45R19 A01 K1a K2b K5c S01
100-250 255/45R19 A01 K1c K2b K5d K7c K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

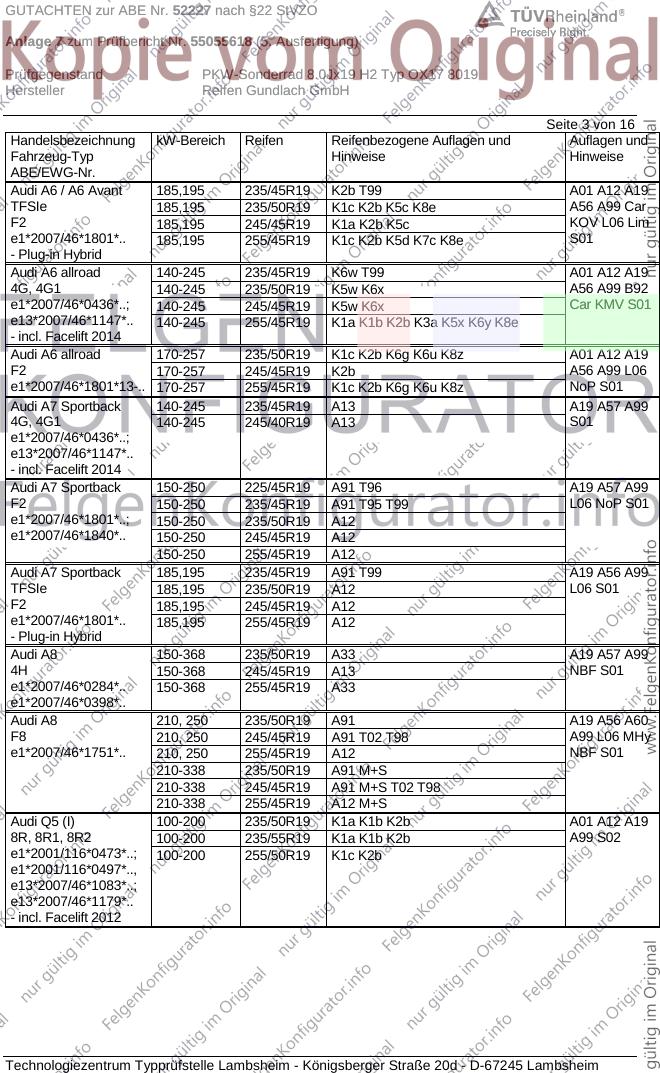

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 185,195 235/45R19 K2b T99 A01 A12 A19
TFSIe 185,195 235/50R19 K1c K2b K5c K8e A56 A99 Car
F2 185,195 245/45R19 K1a K2b K5c KOV L06 Lim
e1*2007/46*1801*.. 185,195 255/45R19 K1c K2b K5d K7c K8e S01
- Plug-in Hybrid
Audi A6 allroad 140-245 235/45R19 K6w T99 A01 A12 A19
4G, 4G1 140-245 235/50R19 K5w K6x A56 A99 B92
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x Car KMV S01
e13*2007/46*1147*.. 140-245 255/45R19 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014
Audi A6 allroad 170-257 235/50R19 K1c K2b K6g K6u K8z A01 A12 A19
F2 170-257 245/45R19 K2b A56 A99 L06
e1*2007/46*1801*13-.. 170-257 255/45R19 K1c K2b K6g K6u K8z NoP S01
Audi A7 Sportback 140-245 235/45R19 A13 A19 A57 A99
4G, 4G1 140-245 245/40R19 A13 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 225/45R19 A91 T96 A19 A57 A99
F2 150-250 235/45R19 A91 T95 T99 L06 NoP S01
e1*2007/46*1801*..; 150-250 235/50R19 A12
e1*2007/46*1840*.. 150-250 245/45R19 A12
150-250 255/45R19 A12
Audi A7 Sportback 185,195 235/45R19 A91 T99 A19 A56 A99
TFSIe 185,195 235/50R19 A12 L06 S01
F2 185,195 245/45R19 A12
e1*2007/46*1801*.. 185,195 255/45R19 A12
- Plug-in Hybrid
Audi A8 150-368 235/50R19 A33 A19 A57 A99
4H 150-368 245/45R19 A13 NBF S01
e1*2007/46*0284*.. 150-368 255/45R19 A33
e1*2007/46*0398*..
Audi A8 210, 250 235/50R19 A91 A19 A56 A60
F8 210, 250 245/45R19 A91 T02 T98 A99 L06 MHy
e1*2007/46*1751*.. 210, 250 255/45R19 A12 NBF S01
210-338 235/50R19 A91 M+S
210-338 245/45R19 A91 M+S T02 T98
210-338 255/45R19 A12 M+S
Audi Q5 (I) 100-200 235/50R19 K1a K1b K2b A01 A12 A19
8R, 8R1, 8R2 100-200 235/55R19 K1a K1b K2b A99 S02
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

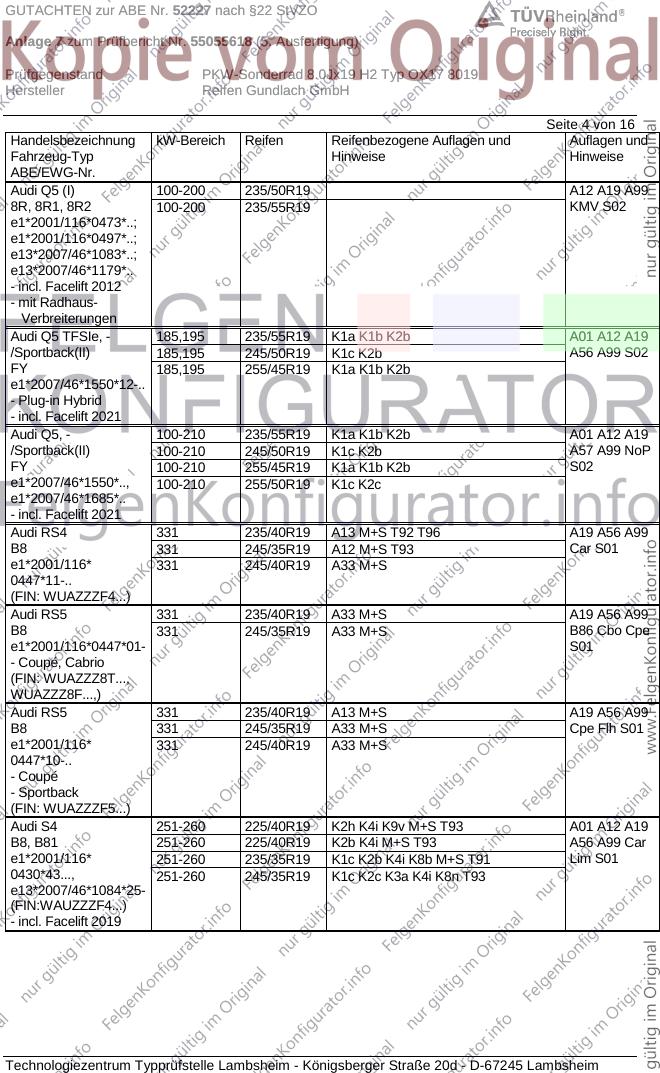

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 A12 A19 A99
8R, 8R1, 8R2 100-200 235/55R19 KMV S02
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/55R19 K1a K1b K2b A01 A12 A19
/Sportback(II) 185,195 245/50R19 K1c K2b A56 A99 S02
FY 185,195 255/45R19 K1a K1b K2b
e1*2007/46*1550*12-..
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, - 100-210 235/55R19 K1a K1b K2b A01 A12 A19
/Sportback(II) 100-210 245/50R19 K1c K2b A57 A99 NoP
FY 100-210 255/45R19 K1a K1b K2b S02
e1*2007/46*1550*.., 100-210 255/50R19 K1c K2c
e1*2007/46*1685*..
- incl. Facelift 2021
Audi RS4 331 235/40R19 A13 M+S T92 T96 A19 A56 A99
B8 331 245/35R19 A12 M+S T93 Car S01
e1*2001/116* 331 245/40R19 A33 M+S
0447*11-..
(FIN: WUAZZZF4...)
Audi RS5 331 235/40R19 A33 M+S A19 A56 A99
B8 331 245/35R19 A33 M+S B86 Cbo Cpe
e1*2001/116*0447*01- S01
- Coupé, Cabrio
(FIN: WUAZZZ8T...,
WUAZZZ8F...,)
Audi RS5 331 235/40R19 A13 M+S A19 A56 A99
B8 331 245/35R19 A33 M+S Cpe Flh S01
e1*2001/116* 331 245/40R19 A33 M+S
0447*10-..
- Coupé
- Sportback
(FIN: WUAZZZF5...)
Audi S4 251-260 225/40R19 K2h K4i K9v M+S T93 A01 A12 A19
B8, B81 251-260 225/40R19 K2b K4i M+S T93 A56 A99 Car
e1*2001/116* 251-260 235/35R19 K1c K2b K4i K8b M+S T91 Lim S01
0430*43..., 251-260 245/35R19 K1c K2c K3a K4i K8n T93
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A19 A56
B8, B81 260 235/35R19 M+S R37 T91 A99 Cbo Cpe
e1*2001/116* Flh S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/35R19 A31 M+S T93 A19 A56 A99
B8, B81 Cbo Cpe Flh
e1*2001/116* S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A19 A56
4G, 4G1 309, 331 245/40R19 A01 K1a K2b M+S T94 T98 A99 Car Lim
e1*2007/46*0436*..; S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 K1a K2b K5c M+S A01 A12 A19
F2 253,257 255/45R19 K1c K2c K5d K7c K8e M+S A56 A99 BnK
e1*2007/46*1801*.. Car KOV L06
Lim NoP S01
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A19 A56 A99
4G, 4G1 309, 331 245/40R19 A13 M+S T98 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 253,257 245/45R19 M+S A12 A19 A56
F2 253,257 255/45R19 M+S A99 BnK L06
e1*2007/46*1801*.. NoP S01
Audi S8 382, 445 235/50R19 A33 M+S A19 A56 A99
4H 382, 445 245/45R19 A13 M+S NBF S01
e1*2007/46*0284*.. 382, 445 255/45R19 A33 M+S
e1*2007/46*0398*..
Audi S8 420 235/50R19 A91 M+S A19 A56 A60
F8 420 245/45R19 A91 M+S A99 BnK L06
e1*2007/46*1751*11-.. 420 255/45R19 A12 M+S MHy NBF S01
Audi SQ5 (I) 230-260 235/55R19 M+S A12 A19 A99
8R, 8R1 KMV S02
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5, 251-260 235/55R19 K1b M+S A01 A12 A19
-/Sportback (II) 251-260 245/50R19 K1c K2b M+S A56 A99 K1v
FY 251-260 255/45R19 K1b M+S K2h S02
e1*2007/46*1550*.. 251-260 255/50R19 K1c K2c M+S
- incl. Facelift 2021
CLS-Klasse 120-150 245/35R19 A32 T93 A19 A58 A84
218 A99 B03 Lim
e1*2007/46*0485*.. S05
- incl. Facelift 2014
E-Klasse 110-220 225/40R19 R37 T93 A12 A19 A58
212 110-220 225/45R19 R37 T92 T96 A99 Lim NoP
e1*2001/116* 110-220 235/40R19 A01 K1c K2b K5d K5i K5k R37 T92 V19 S04
0501*24-.. T96
(FIN: W..213...) 110-220 235/40R19 A01 K1c K2h K5d K5i K5k R37 T92
T96
110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-220 245/40R19 K2h R03 T94 T98
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A19 A56
212 120-145 225/45R19 R37 T92 T96 A99 Lim NoP
e1*2001/116* 120-145 235/40R19 A01 K1c K2b K5d K5i K5k R37 T92 V19 S04
0501*24-.. T96
(FIN: W..213...) 120-145 235/40R19 A01 K1c K2h K5d K5i K5k R37 T92
T96
120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
120-270 245/40R19 K2h R03 T94 T98
E-Klasse All Terrain 143-250 245/45R19 K1c K5d K5w A01 A12 A19
4matic A56 A99 KMV
R1ES S04
e1*2007/46*1560*..
E-Klasse Coupé / 120-220 225/40R19 R37 T93 A12 A19 A58
Cabrio 120-220 225/45R19 R37 T92 T96 A99 Cbo Cpe
R1EC 120-220 235/40R19 R37 T92 T96 NoP V19 S04
e1*2007/46*1666*.. 120-220 245/35R19 A01 K1a K1b K2b T93
120-220 245/40R19 A01 K1a K1b K2b
E-Klasse Coupé / 135, 143 225/40R19 R37 T93 A12 A19 A56
Cabrio 4matic 135, 143 225/45R19 R37 T92 T96 A99 Cbo Cpe
R1EC 135, 143 235/40R19 R37 T92 T96 NoH V19 S04
e1*2007/46*1666*.. 135-270 245/35R19 A01 K1a K1b K2b T93
135-270 245/40R19 A01 K1a K1b K2b
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 A12 A19 A58
R1ES 110-210 235/40R19 A01 K1c K2b K5d K5i K5k R37 T96 A99 Car KOV
e1*2007/46*1560*.. X77 NoP V19 S04
110-210 235/40R19 A01 K1c K2h K5d K5i K5k R37 T96
X77
110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-210 245/40R19 K2h R03 T94 T98
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 135-195 225/45R19 R37 T96 X77 A12 A19 A56
4matic 135-195 235/40R19 A01 K1c K2b K5d K5i K5k R37 T96 A99 Car KOV
R1ES X77 NoP V19 S04
e1*2007/46*1560*.. 135-195 235/40R19 A01 K1c K2h K5d K5i K5k R37 T96
X77
135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98
135-270 245/40R19 K2h R03 T98
EQC 400 4matic 145 (300) 235/55R19 K1c 163 A01 A12 A19
204X 145 (300) 245/50R19 K1c 165 A56 A99 V19
e1*2001/116* 145 (300) 255/50R19 K1c K2c K5b 163 S04
0480*31-..
GLC 43 AMG 270, 287 235/50R19 A10 M+S A19 A56 A99
204X 270, 287 235/55R19 A10 M+S V19 S04
e1*2001/116* 270, 287 245/50R19 A01 A12 K1a K1b M+S
0480*18-.. 270, 287 255/45R19 A10 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1c M+S
GLC 43 AMG Coupé 270, 287 235/50R19 A10 M+S A19 A56 A99
204X 270, 287 235/55R19 A10 M+S Flh V19 S04
e1*2001/116* 270, 287 245/50R19 A01 A12 K1a M+S
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a K1b M+S
GLC-Coupé 100-243 235/50R19 A10 A19 A57 A99
204X 100-243 235/55R19 A10 Flh KMV MpH
e1*2001/116* 100-243 245/50R19 A01 A12 K1a V19 S04
0480*18-.. 100-243 255/45R19 A12
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a K1b
GLC-Klasse 100-243 235/50R19 A10 A19 A57 A99
204X 100-243 235/55R19 A10 MpH S04
e1*2001/116* 100-243 245/50R19 A01 A12 K1a K1b K2b
0480*16-.. 100-243 255/45R19 A10
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1c K2b
GLC-Klasse 120-243 235/50R19 A10 A19 A57 A99
204X 120-243 235/55R19 A10 Cb1 MpH V19
e1*2001/116* 120-243 245/50R19 A01 A12 K1a K1b S04
0480*16-.. 120-243 255/45R19 A10
- mit AMG-Line 120-243 255/50R19 A01 A12 K1c
Verbreiterungen
S-Klasse 150-345 245/45R19 A90 A19 A57 A99
222, 221 150-345 255/45R19 A01 A12 K1a K1b BnK Lim NoP
e1*2007/46*0960*..; S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK / SLC -Klasse 115-225 225/35R19 K1a K1b K2b A01 A12 A19
172 115-225 225/35R19 K1a K1b SP2 A99 S03
e1*2007/46*0548*.. 115-225 235/35R19 G01 K1c K2b K5d K5i K5l K6g K6i
K7d K8d
115-225 235/35R19 G01 K1c K5d K5i K5l K6g K6i K7d
K8d SP2
115-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
115-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
163 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1630 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
165 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1650 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 10 von 16
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B86 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 11 von 16
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 12 von 16
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 13 von 16
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 14 von 16
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 15 von 16
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. März 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. März 2022
Laux 00385439.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
