TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 1 von 13
Hersteller mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell LV1 20
Typ LV1 20 A
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5R LV1 20 A 5R / ohne Ring 5/112/66,6 45 650 2200
5R R LV1 20 A 5R R / ohne Ring
Kennzeichnungen
Herstellerzeichen mbdesign
Radtyp und Ausführung LV1 20 A (s.o.)
Radgröße 8,5Jx20H2
Einpresstiefe ET.. (s.o.)
Giessereikennzeichen S (ab 09/2018)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=26 120 27,5
S02 Schraube M14x1,5 Kugel d=26 130 27
S03 Schraube M14x1,5 Kugel d=26 150 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 150718-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 2 von 13

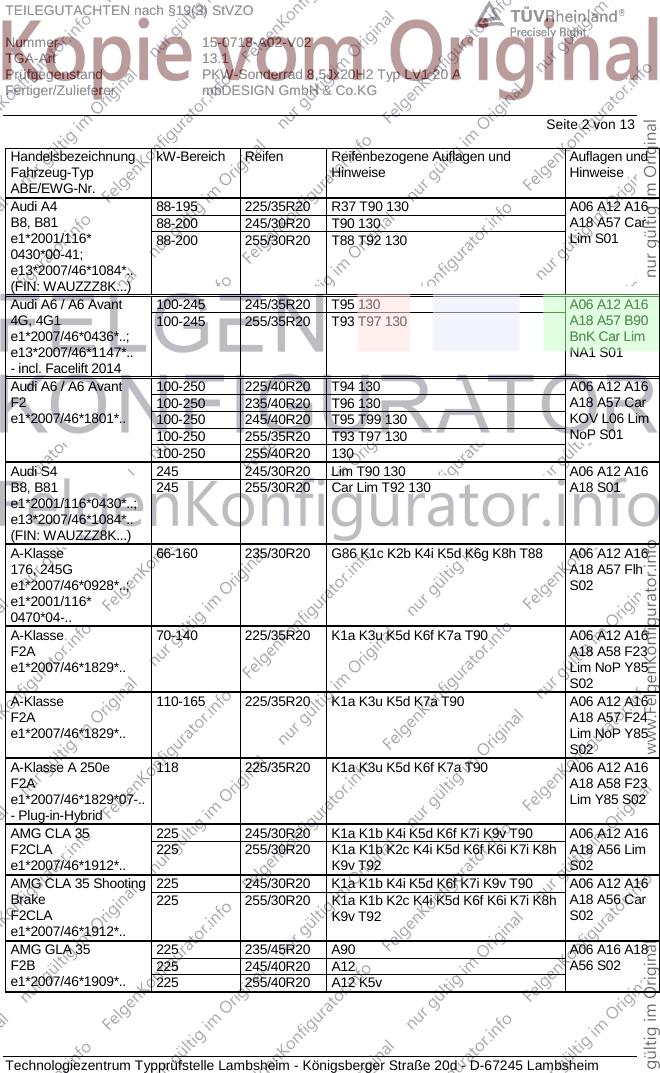

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 130 A06 A12 A16
B8, B81 88-200 245/30R20 T90 130 A18 A57 Car
e1*2001/116* 88-200 255/30R20 T88 T92 130 Lim S01
0430*00-41;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 245/35R20 T95 130 A06 A12 A16
4G, 4G1 100-245 255/35R20 T93 T97 130 A18 A57 B90
e1*2007/46*0436*..; BnK Car Lim
e13*2007/46*1147*.. NA1 S01
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/40R20 T94 130 A06 A12 A16
F2 100-250 235/40R20 T96 130 A18 A57 Car
e1*2007/46*1801*.. 100-250 245/40R20 T95 T99 130 KOV L06 Lim
100-250 255/35R20 T93 T97 130 NoP S01
100-250 255/40R20 130
Audi S4 245 245/30R20 Lim T90 130 A06 A12 A16
B8, B81 245 255/30R20 Car Lim T92 130 A18 S01
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 66-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h T88 A06 A12 A16
176, 245G A18 A57 Flh
e1*2007/46*0928*..; S02
e1*2001/116*
0470*04-..
A-Klasse 70-140 225/35R20 K1a K3u K5d K6f K7a T90 A06 A12 A16
F2A A18 A58 F23
e1*2007/46*1829*.. Lim NoP Y85
S02
A-Klasse 110-165 225/35R20 K1a K3u K5d K7a T90 A06 A12 A16
F2A A18 A57 F24
e1*2007/46*1829*.. Lim NoP Y85
S02
A-Klasse A 250e 118 225/35R20 K1a K3u K5d K6f K7a T90 A06 A12 A16
F2A A18 A58 F23
e1*2007/46*1829*07-.. Lim Y85 S02
- Plug-in-Hybrid
AMG CLA 35 225 245/30R20 K1a K1b K4i K5d K6f K7i K9v T90 A06 A12 A16
F2CLA 225 255/30R20 K1a K1b K2c K4i K5d K6f K6i K7i K8h A18 A56 Lim
e1*2007/46*1912*.. K9v T92 S02
AMG CLA 35 Shooting 225 245/30R20 K1a K1b K4i K5d K6f K7i K9v T90 A06 A12 A16
Brake 225 255/30R20 K1a K1b K2c K4i K5d K6f K6i K7i K8h A18 A56 Car
F2CLA K9v T92 S02
e1*2007/46*1912*..
AMG GLA 35 225 235/45R20 A90 A06 A16 A18
F2B 225 245/40R20 A12 A56 S02
e1*2007/46*1909*.. 225 255/40R20 A12 K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 3 von 13

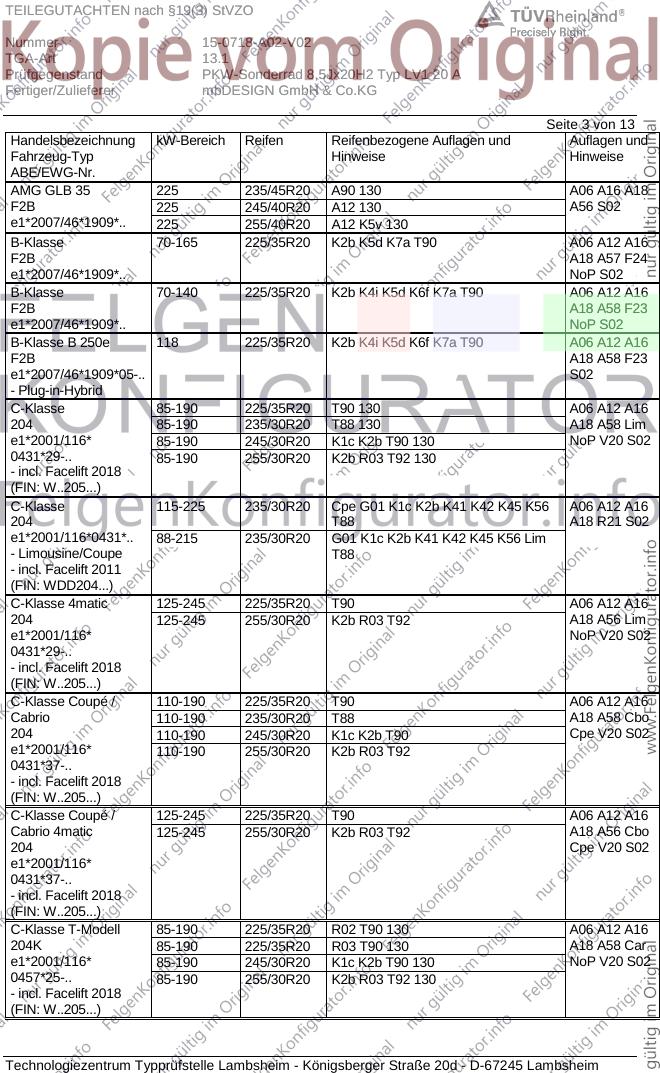

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG GLB 35 225 235/45R20 A90 130 A06 A16 A18
F2B 225 245/40R20 A12 130 A56 S02
e1*2007/46*1909*.. 225 255/40R20 A12 K5v 130
B-Klasse 70-165 225/35R20 K2b K5d K7a T90 A06 A12 A16
F2B A18 A57 F24
e1*2007/46*1909*.. NoP S02
B-Klasse 70-140 225/35R20 K2b K4i K5d K6f K7a T90 A06 A12 A16
F2B A18 A58 F23
e1*2007/46*1909*.. NoP S02
B-Klasse B 250e 118 225/35R20 K2b K4i K5d K6f K7a T90 A06 A12 A16
F2B A18 A58 F23
e1*2007/46*1909*05-.. S02
- Plug-in-Hybrid
C-Klasse 85-190 225/35R20 T90 130 A06 A12 A16
204 85-190 235/30R20 T88 130 A18 A58 Lim
e1*2001/116* 85-190 245/30R20 K1c K2b T90 130 NoP V20 S02
0431*29-.. 85-190 255/30R20 K2b R03 T92 130
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2b K41 K42 K45 K56 A06 A12 A16
204 T88 A18 R21 S02
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2b K41 K42 K45 K56 Lim
- Limousine/Coupe T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 4matic 125-245 225/35R20 T90 A06 A12 A16
204 125-245 255/30R20 K2b R03 T92 A18 A56 Lim
e1*2001/116* NoP V20 S02
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/35R20 T90 A06 A12 A16
Cabrio 110-190 235/30R20 T88 A18 A58 Cbo
204 110-190 245/30R20 K1c K2b T90 Cpe V20 S02
e1*2001/116* 110-190 255/30R20 K2b R03 T92
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/35R20 T90 A06 A12 A16
Cabrio 4matic 125-245 255/30R20 K2b R03 T92 A18 A56 Cbo
204 Cpe V20 S02
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/35R20 R02 T90 130 A06 A12 A16
204K 85-190 225/35R20 R03 T90 130 A18 A58 Car
e1*2001/116* 85-190 245/30R20 K1c K2b T90 130 NoP V20 S02
0457*25-.. 85-190 255/30R20 K2b R03 T92 130
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/35R20 T90 130 A06 A12 A16
4matic 125-245 255/30R20 K2b R03 T92 130 A18 A56 Car
204K NoP V20 S02
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA-Klasse 80-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h T88 A06 A12 A16
117, 245G A18 A57 Lim
e1*2007/46*1007*..; S02
e1*2001/116*
0470*04-..
CLA-Klasse 85-165 225/35R20 K2b K5d K7a T90 A06 A12 A16
F2CLA 85-165 235/30R20 K1a K1b K2b K5d K7i T88 A18 A57 F24
e1*2007/46*1912*.. 85-165 245/30R20 K1c K2c K4i K5d K6f K7i T90 Lim NoP V00
85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 T92 V20 S02
CLA-Klasse CLA 250e 118 225/35R20 K5d K7a T90 A06 A12 A16
F2CLA 118 245/30R20 K1c K2b K4i K5d K6f K7i T90 A18 A58 Car
e1*2007/46*1912*.. F23 S02
- Shooting Brake
- Plug-in-Hybrid
CLA-Klasse CLA 250e 118 225/35R20 K5d K7a T90 A06 A12 A16
F2CLA 118 235/30R20 K1a K1b K5d K7i T88 A18 A58 F23
e1*2007/46*1912*.. 118 245/30R20 K1c K2b K4i K5d K6f K7i T90 Lim S02
- Plug-in-Hybrid
CLA-Klasse Shooting 80-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h T88 A06 A12 A16
Brake A18 A57 Car
245G S02
e1*2001/116*
0470*12-..
CLA-Klasse Shooting 85-165 225/35R20 K2b K5d K7a T90 A06 A12 A16
Brake 85-165 235/30R20 K1a K1b K2b K5d K7i T88 A18 A57 Car
F2CLA 85-165 245/30R20 K1c K2c K4i K5d K6f K7i T90 F24 NoP V00
e1*2007/46*1912*.. 85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 T92 V20 S02
CL-Klasse 220-368 245/35R20 T95 130 A06 A12 A16
215 A18 B03 R21
e1*98/14*0113*.. S03
E-Klasse 100-200 245/30R20 T90 130 A06 A12 A16
212 A18 A58 F38
e1*2001/116*0501*.. Lim NoH S02
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 130 A06 A12 A16
212 110-220 245/35R20 T91 T95 130 A18 A58 Lim
e1*2001/116* 110-220 255/30R20 T92 130 NoP S03
0501*24-..
(FIN: W..213...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 T90 130 A06 A12 A16
212, 212G A18 A58 F39
e1*2001/116*0501*..; Lim NoH S02
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 130 A06 A12 A16
212 120-145 255/30R20 T92 130 A18 A56 Lim
e1*2001/116* 120-270 245/35R20 T95 130 NoP S03
0501*24-..
(FIN: W..213...)
E-Klasse Coupé 120-225 235/30R20 T88 A06 A12 A16
207 A18 A58 Cpe
e1*2001/116*0502*.. F39 Y63 S02
(FIN: WDD207...)
E-Klasse Coupé / 120-220 235/35R20 R37 T92 130 A06 A12 A16
Cabrio 120-220 245/35R20 T91 T95 130 A18 A58 Cbo
R1EC 120-220 255/30R20 T92 130 Cpe NoP S03
e1*2007/46*1666*..
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 130 A06 A12 A16
Cabrio 4matic 135-270 245/35R20 T91 T95 130 A18 A56 Cbo
R1EC 135-270 255/30R20 T92 130 Cpe NoH S03
e1*2007/46*1666*..
GLA 250e 118 235/45R20 A06 A12 A16
F2B 118 245/40R20 K5v A18 A58 F23
e1*2007/46*1909*08-.. NoE S02
- Plug-in Hybrid
GLA 45 AMG 4matic 265, 280 235/35R20 T92 A06 A12 A16
245G, -/AMG 265, 280 235/40R20 A18 A56 S02
e1*2001/116*0470*..;
e1*2007/46*1207*..
GLA-Klasse 80-155 235/35R20 A06 A12 A16
245G 80-155 235/40R20 A18 A57 Flh
e1*2001/116* S02
0470*06-..
GLA-Klasse 85-165 235/45R20 K1b K2b A06 A12 A16
F2B 85-165 245/40R20 K1a K1b K2a K2b K5v A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S02
GLB-Klasse 85-165 235/45R20 K1b K2b 130 A06 A12 A16
F2B 85-165 245/40R20 K1a K1b K2a K2b K5v 130 A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x 130 NoP S02
GLK-Klasse 100-225 235/45R20 130 A06 A12 A16
204X 100-225 245/40R20 130 A18 V20 S03
e1*2001/116* 100-225 245/45R20 129
0480*00-16 100-225 255/40R20 R03 130
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 6 von 13

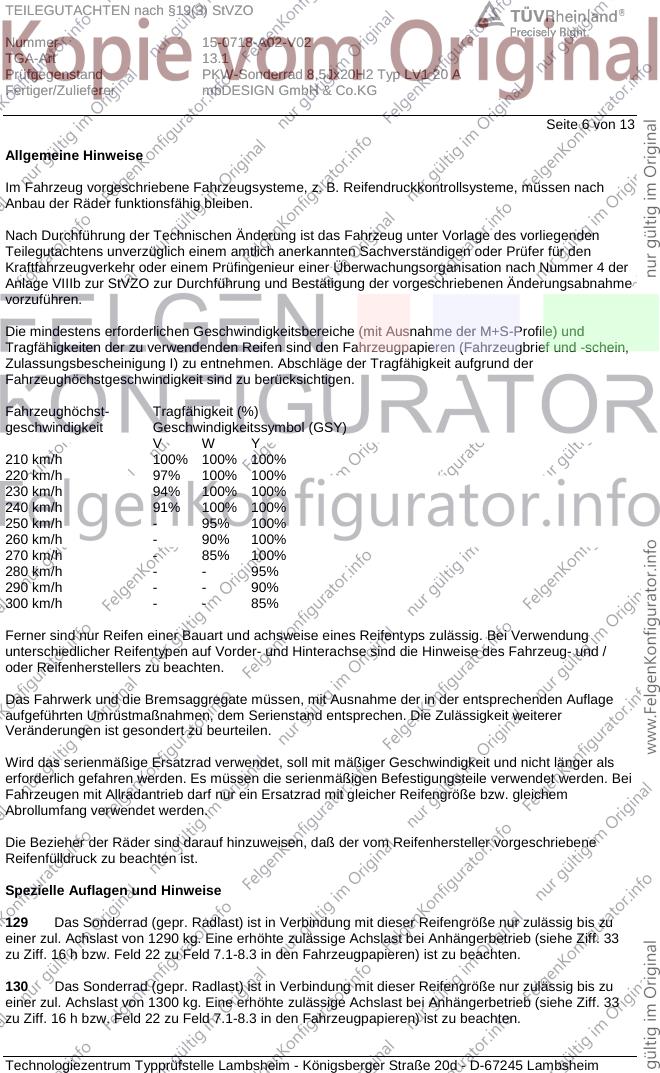

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 7 von 13

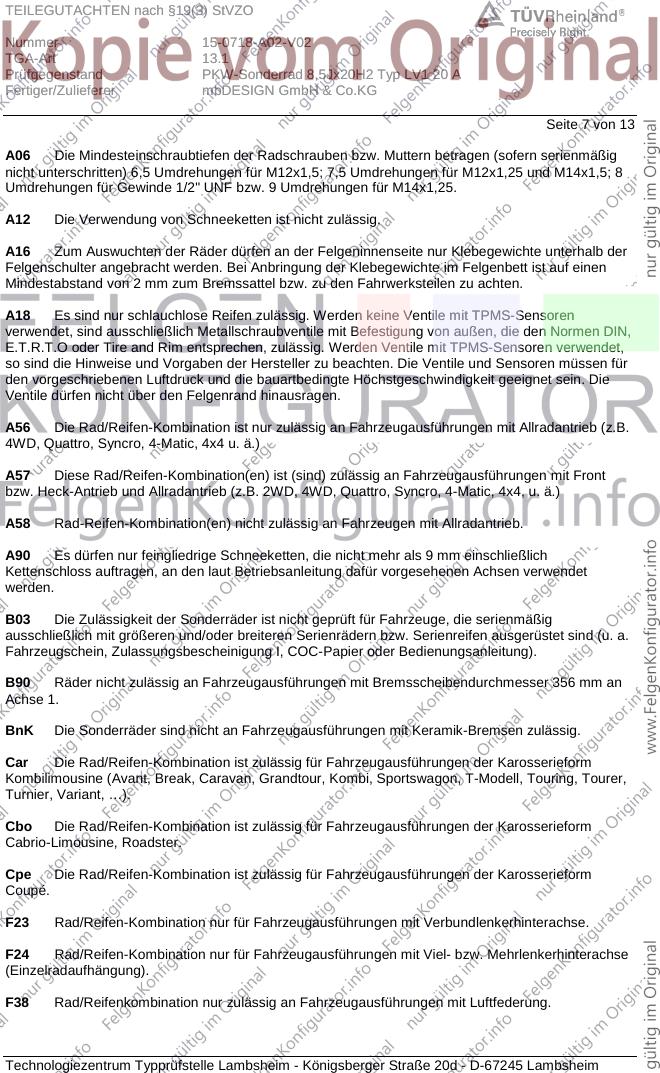

A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 8 von 13

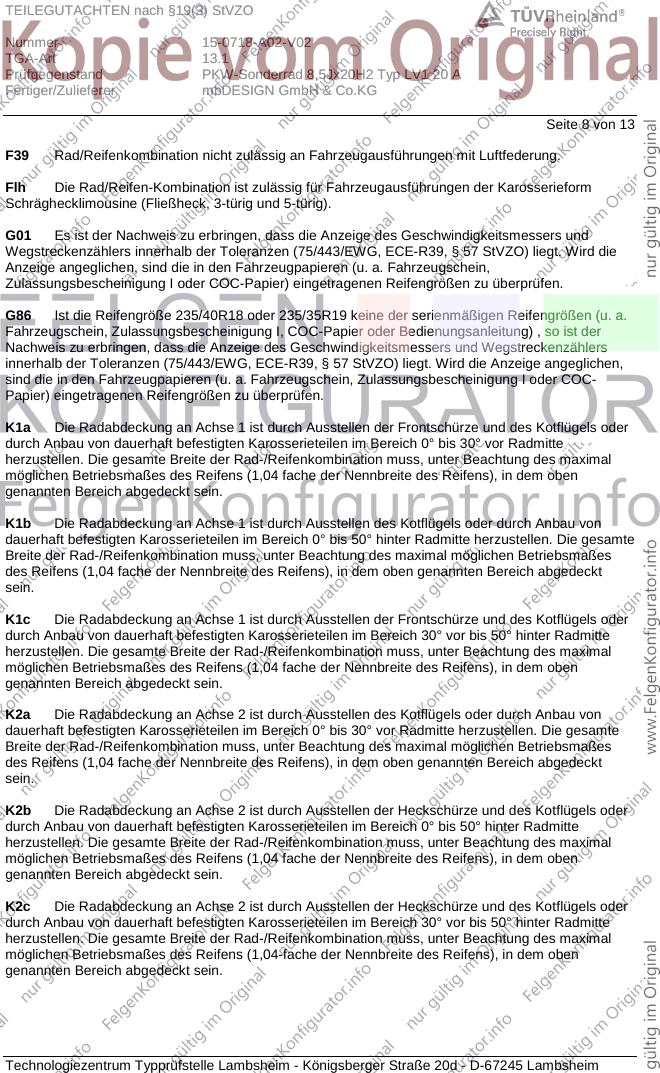

F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 9 von 13
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 10 von 13
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 11 von 13
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 12 von 13
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Technologiezentrum Typprüfstelle Lambsheim ab
Juli 2015 durchgeführt. Die Verwendungsprüfung fand am 5. April 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0718-A02-V02
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ LV1 20 A
Fertiger/Zulieferer mbDESIGN GmbH & Co.KG
Seite 13 von 13

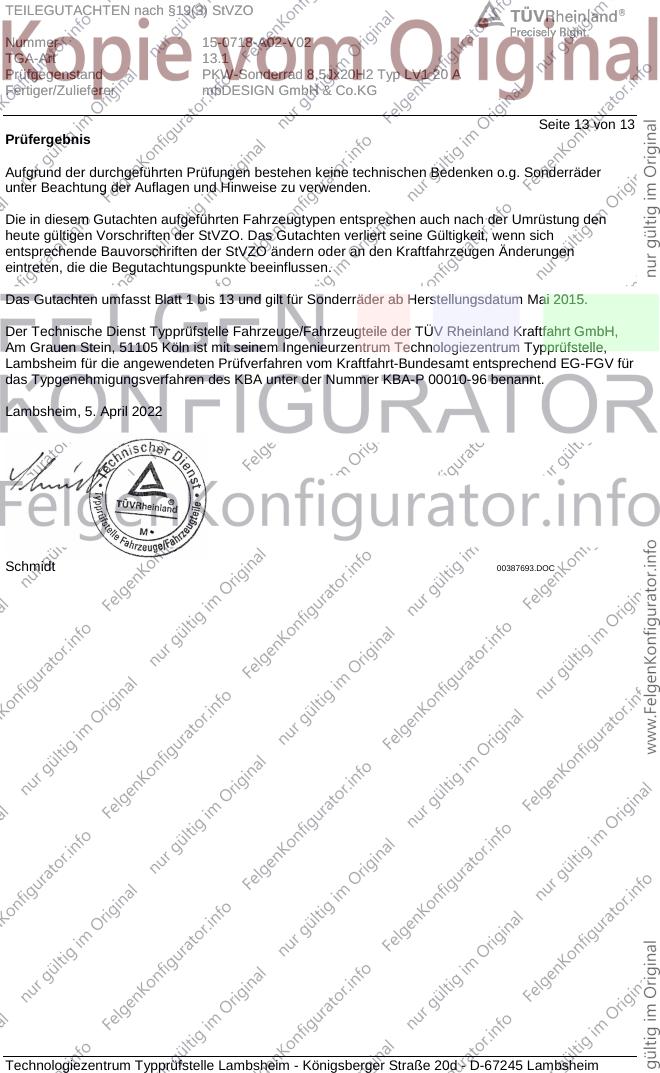

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. April 2022
Schmidt 00387693.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
