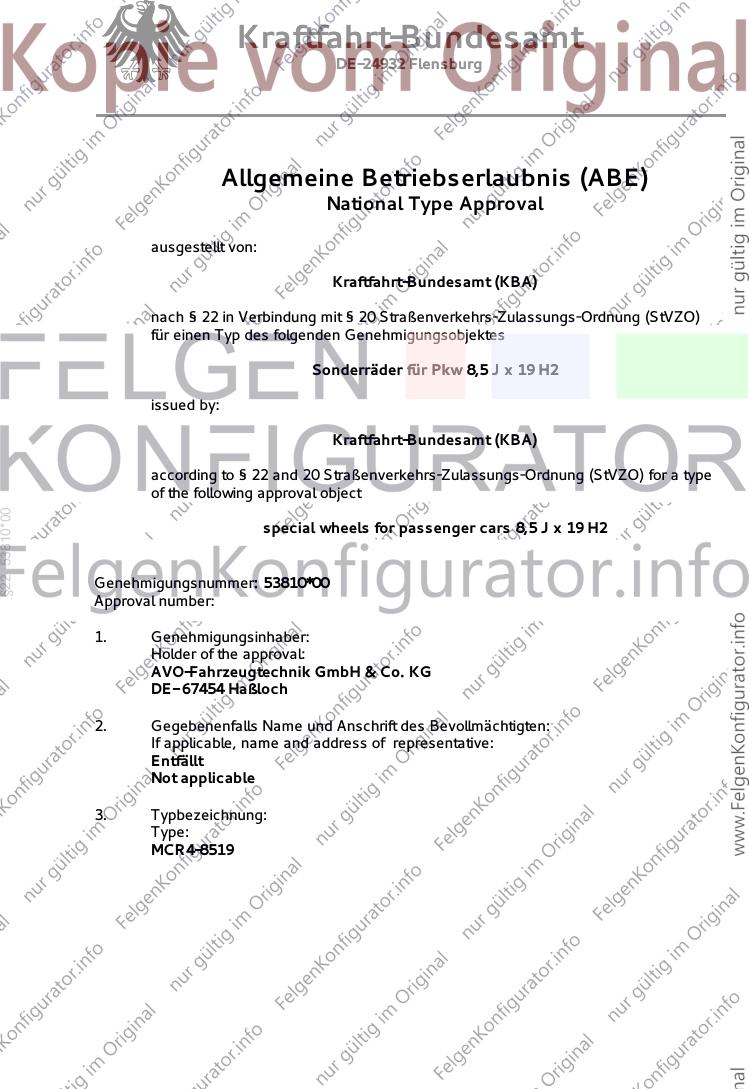

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53810*00
special wheels for passenger cars 8,5 J x 19 H2
Genehmigungsnummer: 53810*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR4-8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53810*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53810*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
20.01.2022
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55003222 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg

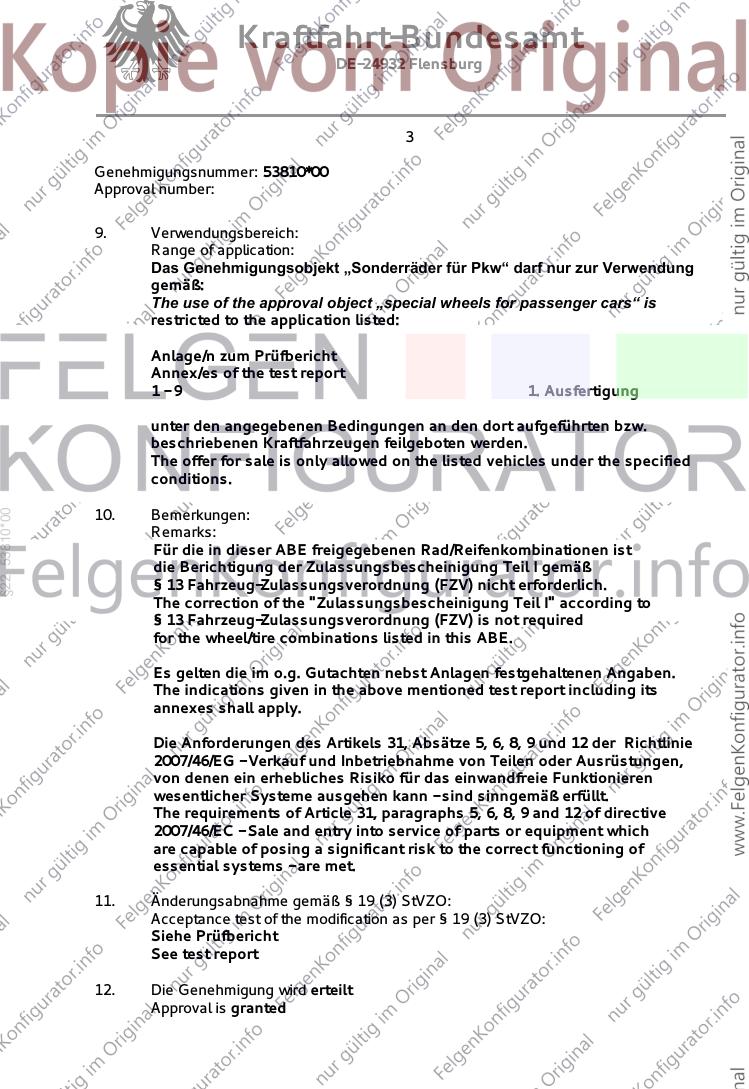

3
Genehmigungsnummer: 53810*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-9 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53810*00
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53810*00
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.01.2022
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 53810*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 53810*00
Approval No.
Ausgabedatum: 31.01.2022 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55003222 (1. Ausfertigung) 20.01.2022
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCR4-8519 12.01.2022
§22 53810*00
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable

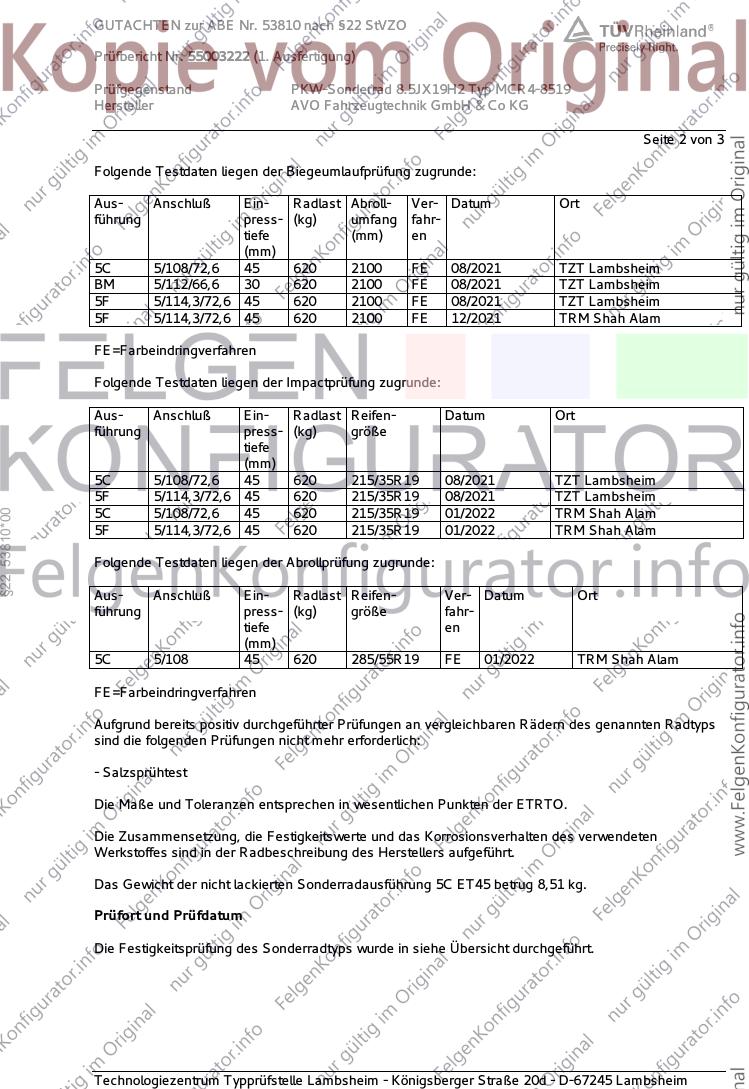

GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
5C 5/108/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
BM 5/112/66,6 30 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 12/2021 TRM Shah Alam
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
5C 5/108/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
§22 53810*00
5C 5/108/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
5F 5/114,3/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
5C 5/108 45 620 285/55R19 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5C ET45 betrug 8,51 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in siehe Übersicht durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 12.01.2022
Radzeichnung MCR4-8519 19.07.2021
mit Änderung vom 27.08.2021
Zubehör Zubehör Nr. 202002 31.05.2021
Verwendungen Anlagen 1-9
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§22 53810*00
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Januar 2022
Tufan 00382939.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

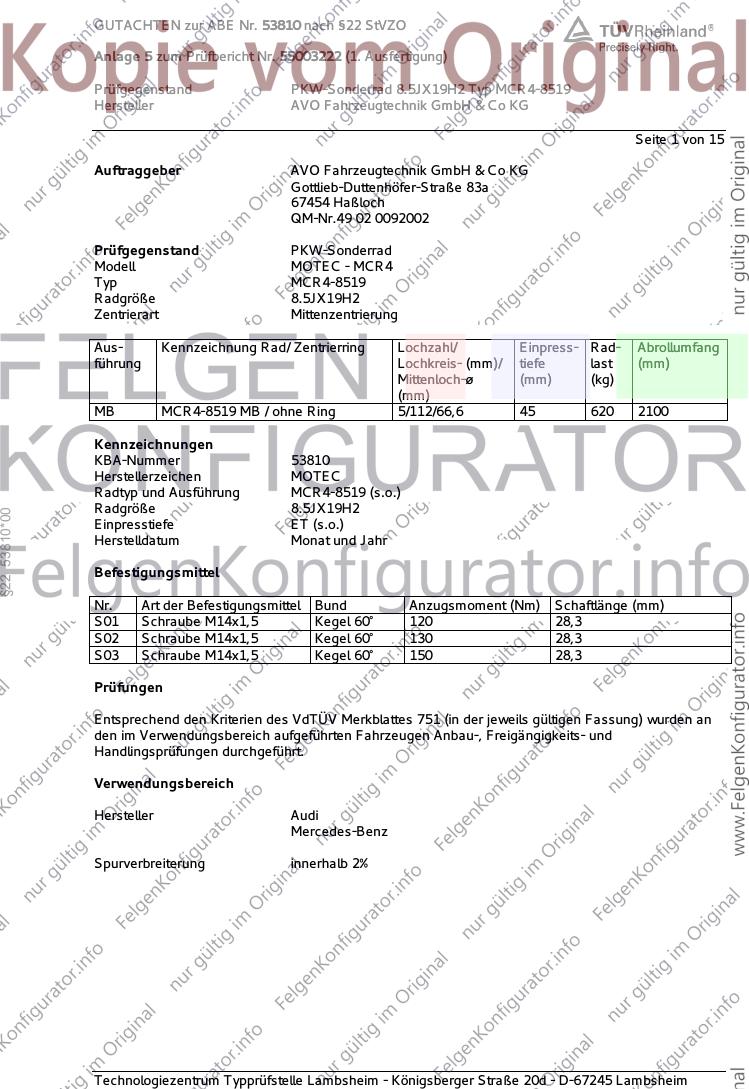

GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 15
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR4
Typ MCR4-8519
Radgröße 8.5JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCR4-8519 MB / ohne Ring 5/112/66,6 45 620 2100
Kennzeichnungen
KBA-Nummer 53810
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR4-8519 (s.o.)
Radgröße 8.5JX19H2
§22 53810*00
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 130 28,3
S03 Schraube M14x1,5 Kegel 60° 150 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 124 A12 A16 A22
B8, B81 88-195 235/35R19 R37 T87 T91 124 A57 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 124 V19 S01
0430*00-41; 88-200 235/35R19 M+S T87 T91 124
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93 124
(FIN: WAUZZZ8K...) 88-200 255/35R19 124
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 123 A12 A16 A22
4G, 4G1 100-245 245/40R19 T94 T98 124 A57 Car Lim
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 124 NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 T96 124 A12 A16 A22
F2 100-250 235/45R19 T95 T99 123 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 119 L06 Lim NoP
100-250 245/45R19 122 S01
100-250 255/40R19 T96 124
100-250 255/45R19 120
Audi S4 245 235/35R19 M+S T91 124 A12 A16 A22
§22 53810*00
B8, B81 245 245/35R19 T93 124 Car Lim S01
e1*2001/116*0430*..; 245 255/35R19 T92 T96 124
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A 45 AMG 4matic 265, 280 235/35R19 T91 A12 A16 A22
176, 245G, -/AMG A56 Flh S02
e1*2007/46*0928*..;
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 60-142 215/35R19 K14 K1c K2b K41 K42 K44 K56 T85 A01 A12 A16
169 A22 S02
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 K1a K2b T85 Y18 A01 A12 A16
176, 245G 66, 80 235/30R19 K1c K2b K5d T86 Y18 A22 A57 Flh
e1*2007/46*0928*..; 66-160 225/35R19 K1a K2b T88 V00 V19 S02
e1*2001/116* 66-160 235/30R19 K1c K2b K5d NoD T86
0470*04-.. 66-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
T91
66-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
75,90,115 215/35R19 K1a K2b NoD T85
A-Klasse 70-140 225/35R19 K1a K5d K6f T84 T88 A01 A12 A16
F2A 70-140 225/40R19 K1a K5d K6f K7a A22 A58 F23
e1*2007/46*1829*.. Lim NoP Y85
S02
A-Klasse 110-165 225/35R19 K1a K5d T88 A01 A12 A16
F2A 110-165 225/40R19 K1a K5d K7a A22 A57 F24
e1*2007/46*1829*.. Lim NoP Y85
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse A 250e 118 225/40R19 K1a K5d K6f K7a A01 A12 A16
F2A A22 A58 F23
e1*2007/46*1829*07-.. Lim Y85 S02
- Plug-in-Hybrid
AMG CLA 35 225 225/40R19 K5d M+S A01 A12 A16
F2CLA 225 235/35R19 K4i K5d K6f K7a K9v T91 A22 A56 Lim
e1*2007/46*1912*.. 225 245/35R19 K1a K1b K2c K4i K5d K6f K6i K7i K8h S02
K9v
225 255/35R19 K1c K2c K4i K5d K6f K6i K7i K8h K9v
AMG CLA 35 Shooting 225 225/40R19 K5d M+S A01 A12 A16
Brake 225 235/35R19 K4i K5d K6f K7a K9v T91 A22 A56 Car
F2CLA 225 245/35R19 K1a K1b K2c K4i K5d K6f K6i K7i K8h S02
e1*2007/46*1912*.. K9v
225 255/35R19 K1c K2c K4i K5d K6f K6i K7i K8h K9v
AMG GLA 35 225 245/45R19 A12 A16 A22
F2B 225 255/45R19 A56 S02
e1*2007/46*1909*..
B-Klasse 70-142 215/35R19 K42 T85 A01 A12 A16
245 70-142 225/35R19 G46 K1a K1b K2b K41 K42 T84 T88 A22 S02
§22 53810*00
e1*2001/116*0314*..
B-Klasse 66, 80 215/35R19 A58 K2b T85 A01 A12 A16
246, 245G 66-155 225/35R19 A57 K2b T88 A22 NoE S02
e1*2007/46*0751*..; 75,90,115 215/35R19 A58 K2b NoD T85
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 K2b K5d T88 A01 A12 A16
F2B 70-165 225/40R19 K2b K5d K7a A22 A57 F24
e1*2007/46*1909*.. NoP S02
B-Klasse 70-140 225/35R19 K2b K4i K5d K6f T88 A01 A12 A16
F2B 70-140 225/40R19 K2b K4i K5d K6f K7a A22 A58 F23
e1*2007/46*1909*.. NoP S02
B-Klasse B 250e 118 225/40R19 K2b K4i K5d K6f K7a A01 A12 A16
F2B A22 A58 F23
e1*2007/46*1909*05-.. S02
- Plug-in-Hybrid
B-Klasse electric drive 65 (132) 225/40R19 A12 A16 A22
245G A58 Flh KMV
e1*2001/116*0470*.. S02
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 M+S T91 A12 A16 A22
204, 204K, -/AMG 336-373 255/30R19 A01 K2b K42 K56 M+S R03 T91 Car Cpe Lim
e1*2001/116* V19 S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-190 225/40R19 T89 T93 124 A12 A16 A22
204 85-190 235/35R19 T91 124 A58 Lim NoP
e1*2001/116* 85-190 245/35R19 A01 K2b R03 T89 T93 124 V19 S02
0431*29-.. 85-190 245/35R19 K2h R03 T89 T93 124
- incl. Facelift 2018 85-190 255/35R19 A01 K2b R03 T92 T96 124
(FIN: W..205...) 85-190 255/35R19 K2h R03 T92 T96 124
C-Klasse 115-225 225/35R19 Cpe R03 T84 T88 124 A12 A16 A22
204 88-215 225/35R19 Lim R03 T88 124 V19 S02
e1*2001/116*0431*.. 88-225 225/35R19 Cpe Lim R02 T84 T88 124
- Limousine/Coupe 88-225 235/35R19 Cpe Lim R02 T87 T91 124
- incl. Facelift 2011 88-225 235/35R19 A01 Cpe G01 Lim R03 T87 T91 124
(FIN: WDD204...) 88-225 245/30R19 A01 Cpe K1c K2b K41 K42 K56 Lim
T89 124
88-225 255/30R19 A01 Cpe K2b K42 K56 Lim R03 T91
124
C-Klasse 4matic 125-245 225/40R19 124 A12 A16 A22
204 125-245 245/35R19 A01 K2b R03 124 A56 Lim NoP
e1*2001/116* 125-245 245/35R19 K2h R03 124 V19 S02
0431*29-.. 125-245 255/35R19 A01 K2b R03 124
§22 53810*00
- incl. Facelift 2018 125-245 255/35R19 K2h R03 124
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/40R19 124 A12 A16 A22
Cabrio 110-190 235/35R19 T91 124 A58 Cbo Cpe
204 110-190 245/35R19 A01 K2b R03 124 V19 S02
e1*2001/116* 110-190 245/35R19 K2h R03 124
0431*37-.. 110-190 255/35R19 A01 K2b R03 124
- incl. Facelift 2018 110-190 255/35R19 K2h R03 124
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/40R19 124 A12 A16 A22
Cabrio 4matic 125-245 245/35R19 A01 K2b R03 124 A56 Cbo Cpe
204 125-245 245/35R19 K2h R03 124 V19 S02
e1*2001/116* 125-245 255/35R19 A01 K2b R03 124
0431*37-.. 125-245 255/35R19 K2h R03 124
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 115,135 245/30R19 K1c K2b K41 K42 K56 T89 124 A01 A12 A16
204K 88-225 225/35R19 R02 T84 T88 124 A22 Car V19
e1*2001/116*0457*.. 88-225 235/35R19 R02 T87 T91 124 S02
- incl. Facelift 2011 88-225 235/35R19 G01 R03 T91 124
(FIN: WDD204...) 88-225 255/30R19 K2b K42 K56 R03 T91 124
C-Klasse T-Modell 85-190 225/40R19 T89 T93 124 A12 A16 A22
204K 85-190 235/35R19 T91 124 A58 Car NoP
e1*2001/116* 85-190 245/35R19 A01 K2b R03 T89 T93 124 V19 S02
0457*25-.. 85-190 245/35R19 K2h R03 T89 T93 124
- incl. Facelift 2018 85-190 255/35R19 A01 K2b R03 T92 T96 124
(FIN: W..205...) 85-190 255/35R19 K2h R03 T92 T96 124
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

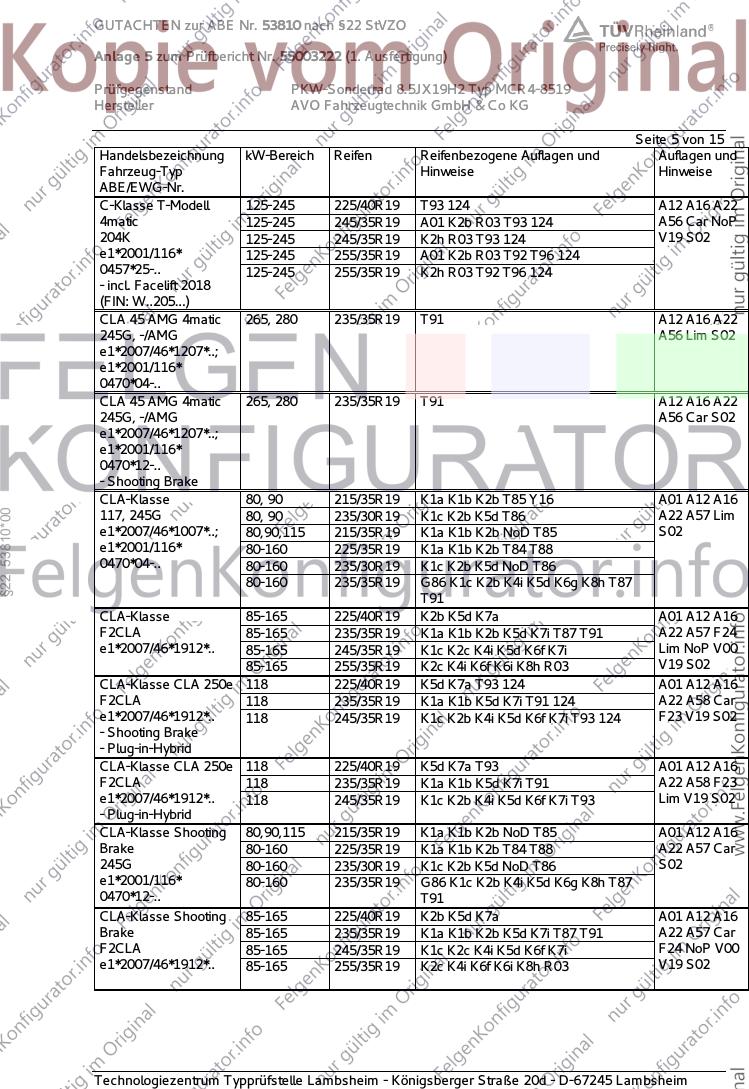

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/40R19 T93 124 A12 A16 A22
4matic 125-245 245/35R19 A01 K2b R03 T93 124 A56 Car NoP
204K 125-245 245/35R19 K2h R03 T93 124 V19 S02
e1*2001/116* 125-245 255/35R19 A01 K2b R03 T92 T96 124
0457*25-.. 125-245 255/35R19 K2h R03 T92 T96 124
- incl. Facelift 2018
(FIN: W..205...)
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A16 A22
245G, -/AMG A56 Lim S02
e1*2007/46*1207*..;
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A16 A22
245G, -/AMG A56 Car S02
e1*2007/46*1207*..;
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1a K1b K2b T85 Y16 A01 A12 A16
§22 53810*00
117, 245G 80, 90 235/30R19 K1c K2b K5d T86 A22 A57 Lim
e1*2007/46*1007*..; 80,90,115 215/35R19 K1a K1b K2b NoD T85 S02
e1*2001/116* 80-160 225/35R19 K1a K1b K2b T84 T88
0470*04-.. 80-160 235/30R19 K1c K2b K5d NoD T86
80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
T91
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A16
F2CLA 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A22 A57 F24
e1*2007/46*1912*.. 85-165 245/35R19 K1c K2c K4i K5d K6f K7i Lim NoP V00
85-165 255/35R19 K2c K4i K6f K6i K8h R03 V19 S02
CLA-Klasse CLA 250e 118 225/40R19 K5d K7a T93 124 A01 A12 A16
F2CLA 118 235/35R19 K1a K1b K5d K7i T91 124 A22 A58 Car
e1*2007/46*1912*.. 118 245/35R19 K1c K2b K4i K5d K6f K7i T93 124 F23 V19 S02
- Shooting Brake
- Plug-in-Hybrid
CLA-Klasse CLA 250e 118 225/40R19 K5d K7a T93 A01 A12 A16
F2CLA 118 235/35R19 K1a K1b K5d K7i T91 A22 A58 F23
e1*2007/46*1912*.. 118 245/35R19 K1c K2b K4i K5d K6f K7i T93 Lim V19 S02
- Plug-in-Hybrid
CLA-Klasse Shooting 80,90,115 215/35R19 K1a K1b K2b NoD T85 A01 A12 A16
Brake 80-160 225/35R19 K1a K1b K2b T84 T88 A22 A57 Car
245G 80-160 235/30R19 K1c K2b K5d NoD T86 S02
e1*2001/116* 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
0470*12-.. T91
CLA-Klasse Shooting 85-165 225/40R19 K2b K5d K7a A01 A12 A16
Brake 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A22 A57 Car
F2CLA 85-165 245/35R19 K1c K2c K4i K5d K6f K7i F24 NoP V00
e1*2007/46*1912*.. 85-165 255/35R19 K2c K4i K6f K6i K8h R03 V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

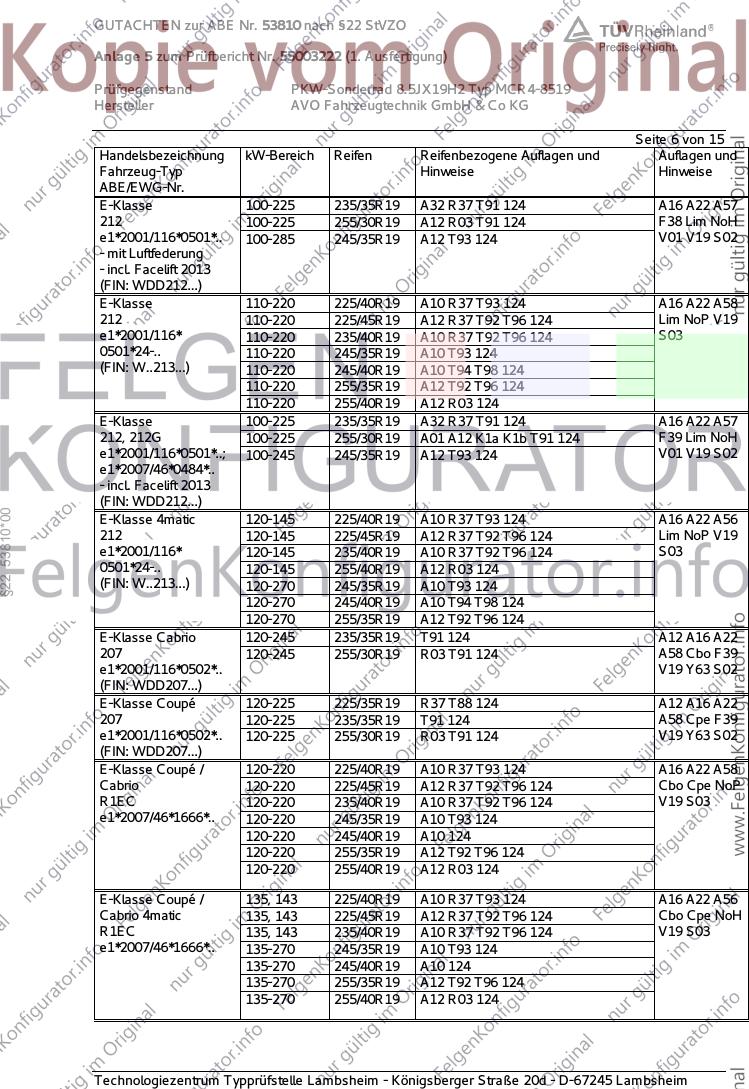

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 A32 R37 T91 124 A16 A22 A57
212 100-225 255/30R19 A12 R03 T91 124 F38 Lim NoH
e1*2001/116*0501*.. 100-285 245/35R19 A12 T93 124 V01 V19 S02
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 A10 R37 T93 124 A16 A22 A58
212 110-220 225/45R19 A12 R37 T92 T96 124 Lim NoP V19
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 124 S03
0501*24-.. 110-220 245/35R19 A10 T93 124
(FIN: W..213...) 110-220 245/40R19 A10 T94 T98 124
110-220 255/35R19 A12 T92 T96 124
110-220 255/40R19 A12 R03 124
E-Klasse 100-225 235/35R19 A32 R37 T91 124 A16 A22 A57
212, 212G 100-225 255/30R19 A01 A12 K1a K1b T91 124 F39 Lim NoH
e1*2001/116*0501*..; 100-245 245/35R19 A12 T93 124 V01 V19 S02
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
§22 53810*00
E-Klasse 4matic 120-145 225/40R19 A10 R37 T93 124 A16 A22 A56
212 120-145 225/45R19 A12 R37 T92 T96 124 Lim NoP V19
e1*2001/116* 120-145 235/40R19 A10 R37 T92 T96 124 S03
0501*24-.. 120-145 255/40R19 A12 R03 124
(FIN: W..213...) 120-270 245/35R19 A10 T93 124
120-270 245/40R19 A10 T94 T98 124
120-270 255/35R19 A12 T92 T96 124
E-Klasse Cabrio 120-245 235/35R19 T91 124 A12 A16 A22
207 120-245 255/30R19 R03 T91 124 A58 Cbo F39
e1*2001/116*0502*.. V19 Y63 S02
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 124 A12 A16 A22
207 120-225 235/35R19 T91 124 A58 Cpe F39
e1*2001/116*0502*.. 120-225 255/30R19 R03 T91 124 V19 Y63 S02
(FIN: WDD207...)
E-Klasse Coupé / 120-220 225/40R19 A10 R37 T93 124 A16 A22 A58
Cabrio 120-220 225/45R19 A12 R37 T92 T96 124 Cbo Cpe NoP
R1EC 120-220 235/40R19 A10 R37 T92 T96 124 V19 S03
e1*2007/46*1666*.. 120-220 245/35R19 A10 T93 124
120-220 245/40R19 A10 124
120-220 255/35R19 A12 T92 T96 124
120-220 255/40R19 A12 R03 124
E-Klasse Coupé / 135, 143 225/40R19 A10 R37 T93 124 A16 A22 A56
Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 124 Cbo Cpe NoH
R1EC 135, 143 235/40R19 A10 R37 T92 T96 124 V19 S03
e1*2007/46*1666*.. 135-270 245/35R19 A10 T93 124
135-270 245/40R19 A10 124
135-270 255/35R19 A12 T92 T96 124
135-270 255/40R19 A12 R03 124
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

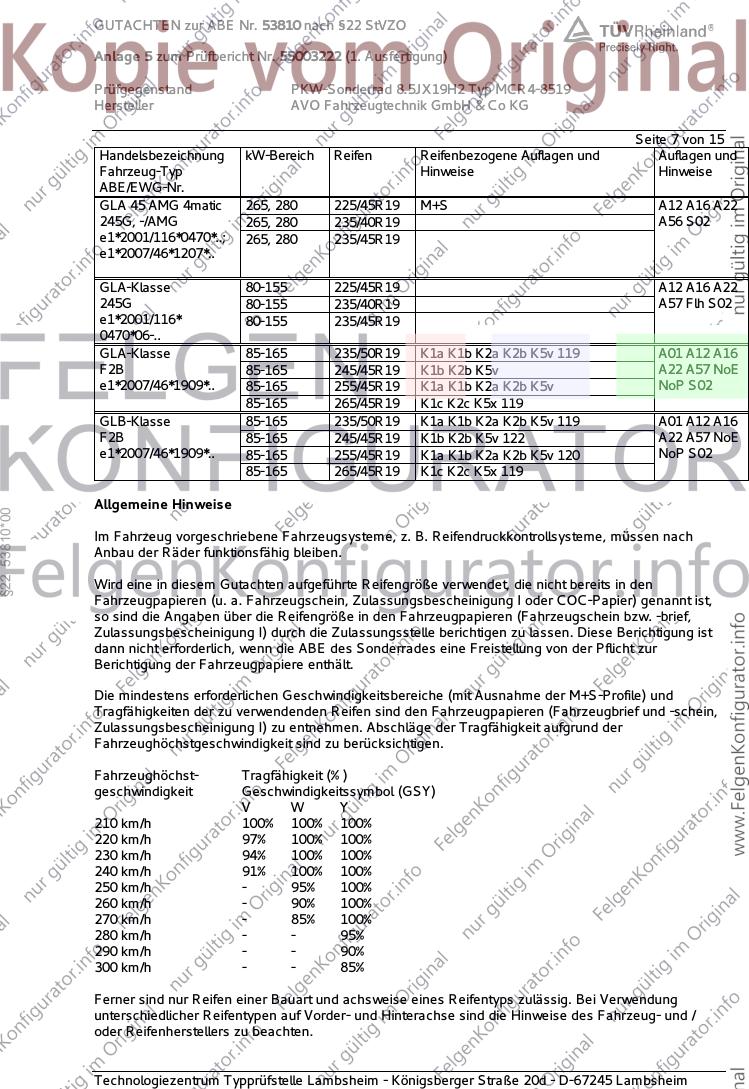

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A16 A22
245G, -/AMG 265, 280 235/40R19 A56 S02
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*..
GLA-Klasse 80-155 225/45R19 A12 A16 A22
245G 80-155 235/40R19 A57 Flh S02
e1*2001/116* 80-155 235/45R19
0470*06-..
GLA-Klasse 85-165 235/50R19 K1a K1b K2a K2b K5v 119 A01 A12 A16
F2B 85-165 245/45R19 K1b K2b K5v A22 A57 NoE
e1*2007/46*1909*.. 85-165 255/45R19 K1a K1b K2a K2b K5v NoP S02
85-165 265/45R19 K1c K2c K5x 119
GLB-Klasse 85-165 235/50R19 K1a K1b K2a K2b K5v 119 A01 A12 A16
F2B 85-165 245/45R19 K1b K2b K5v 122 A22 A57 NoE
e1*2007/46*1909*.. 85-165 255/45R19 K1a K1b K2a K2b K5v 120 NoP S02
85-165 265/45R19 K1c K2c K5x 119
Allgemeine Hinweise
§22 53810*00
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 15

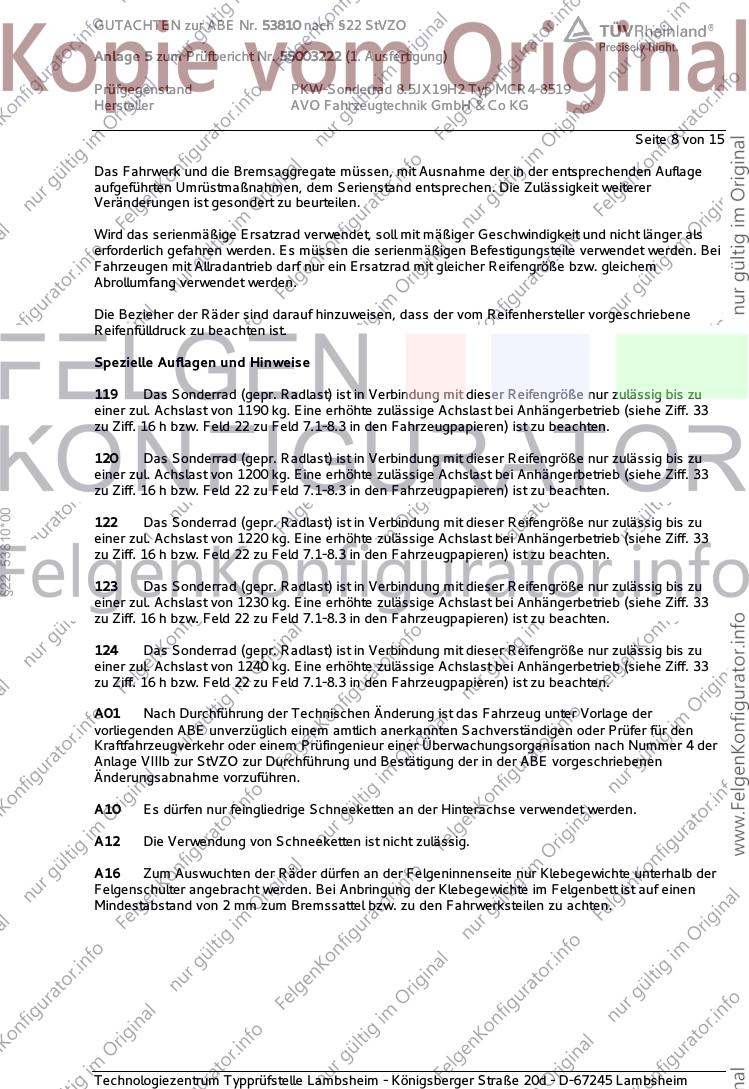

Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 53810*00
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 15

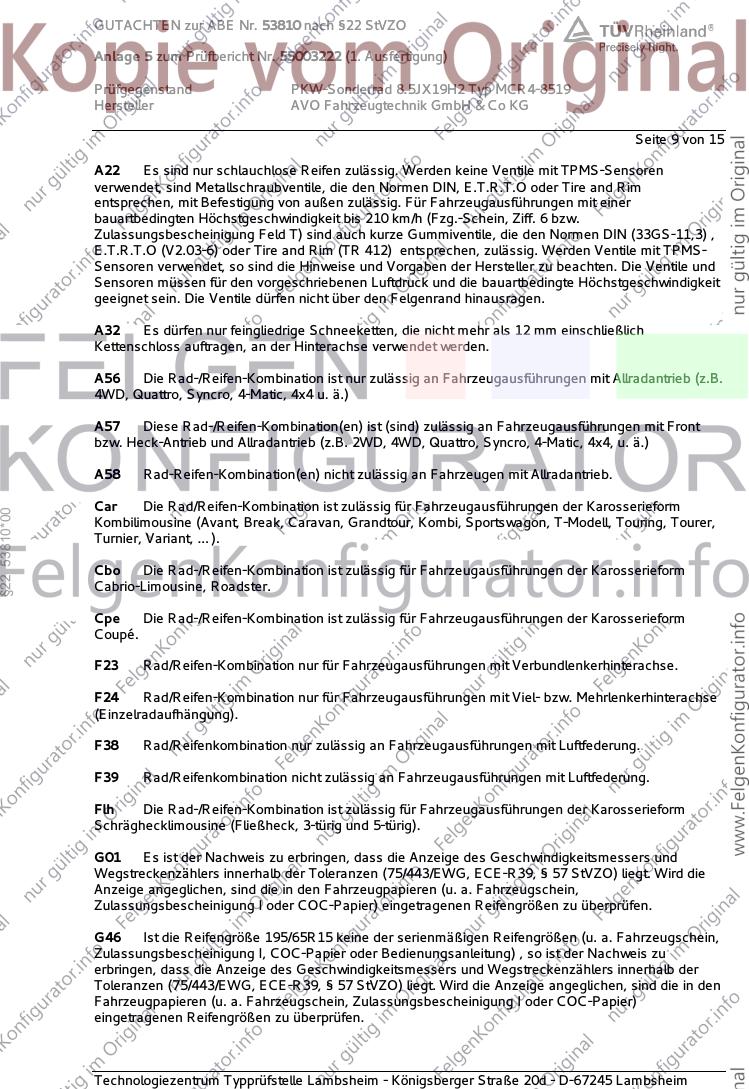

A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 53810*00
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 15

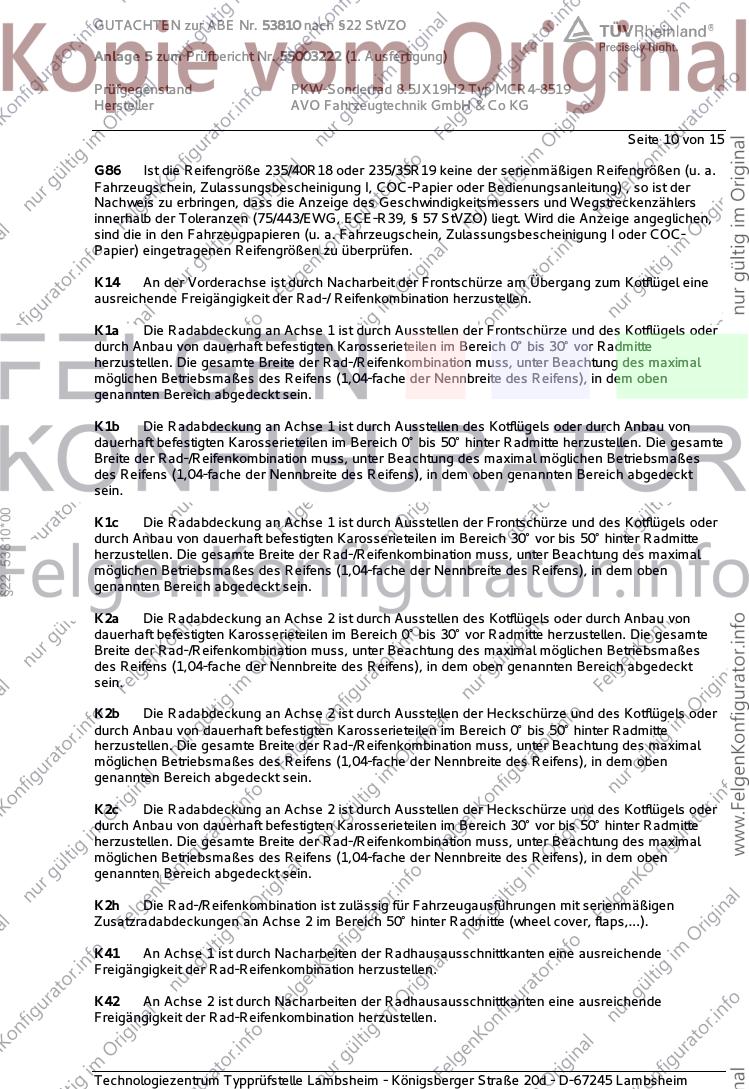

G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

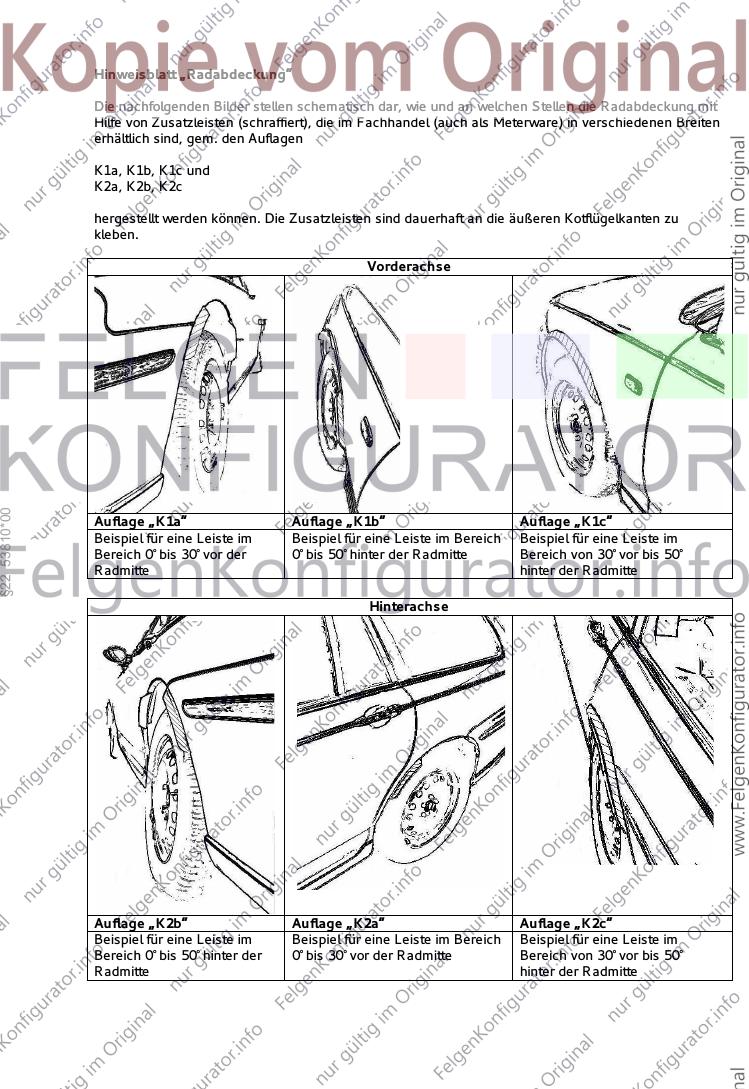

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§22 53810*00
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

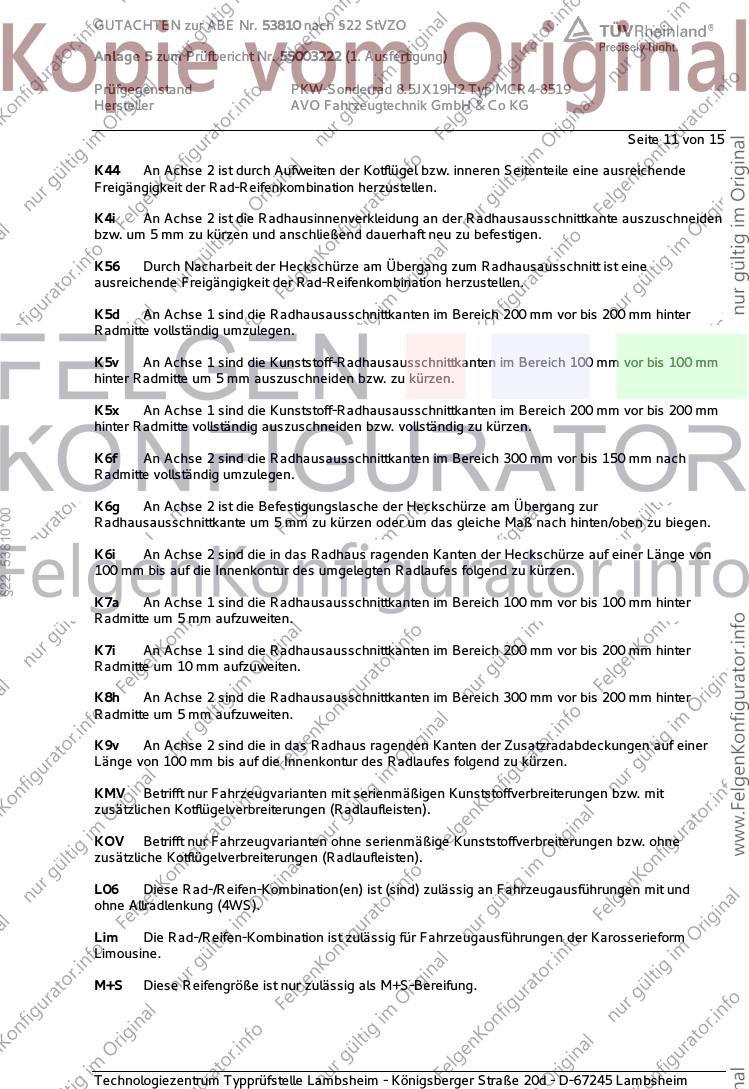

Seite 11 von 15
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§22 53810*00
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

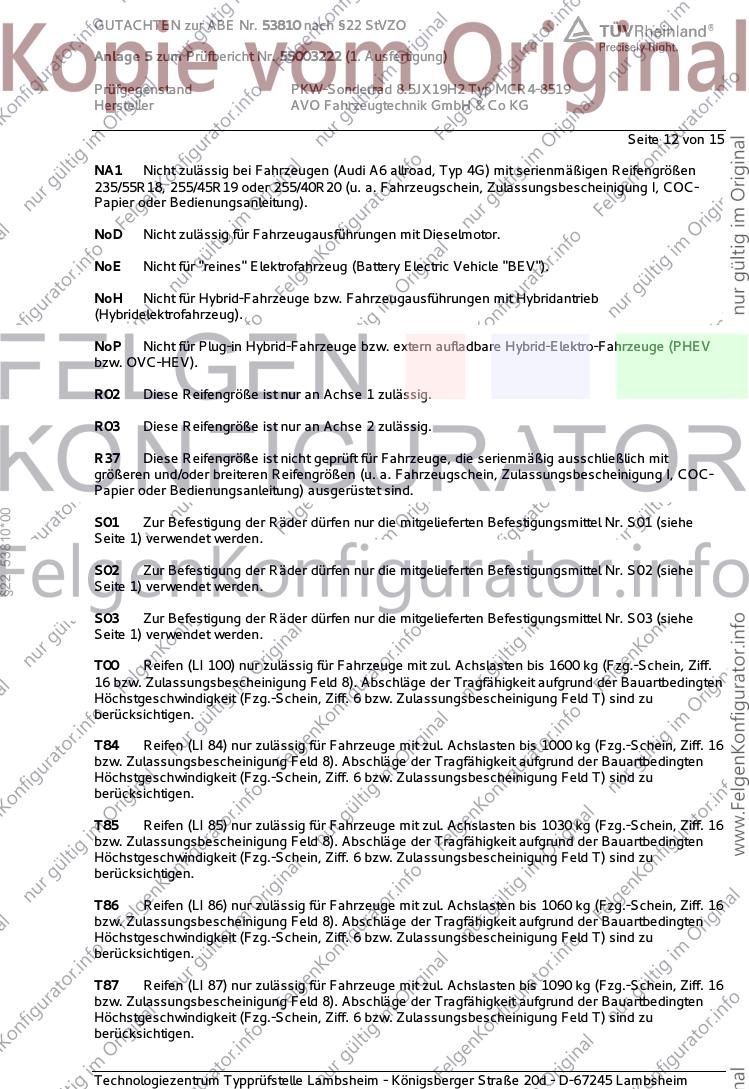

Seite 12 von 15
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
§22 53810*00
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

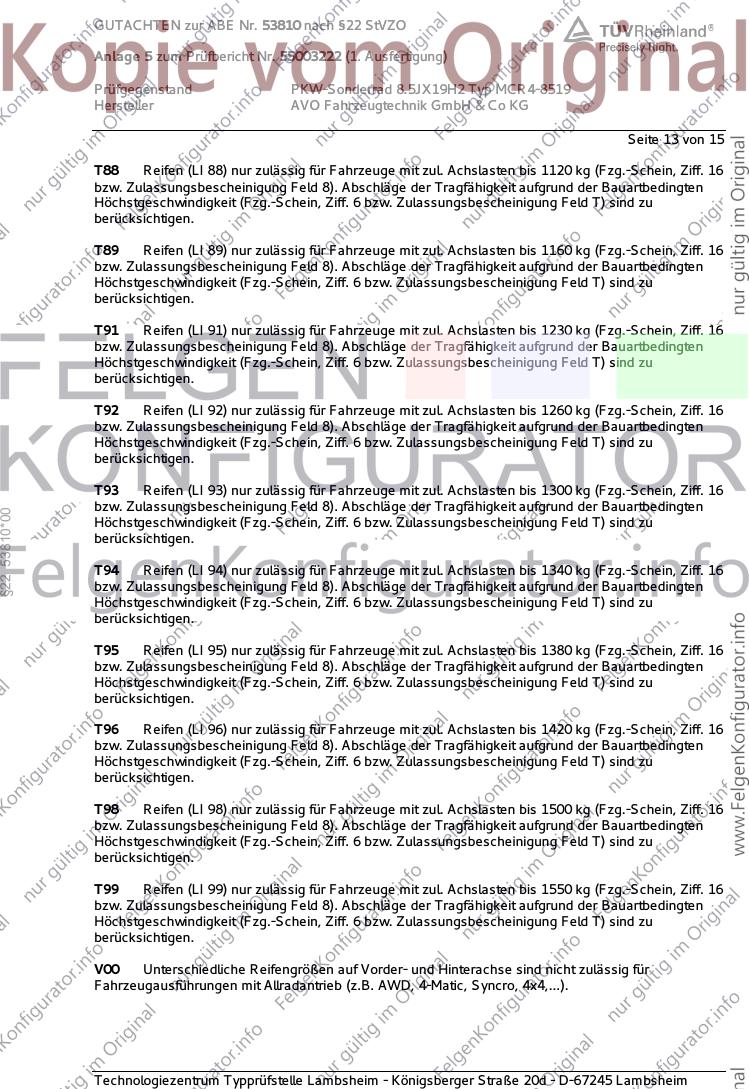

Seite 13 von 15
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53810*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

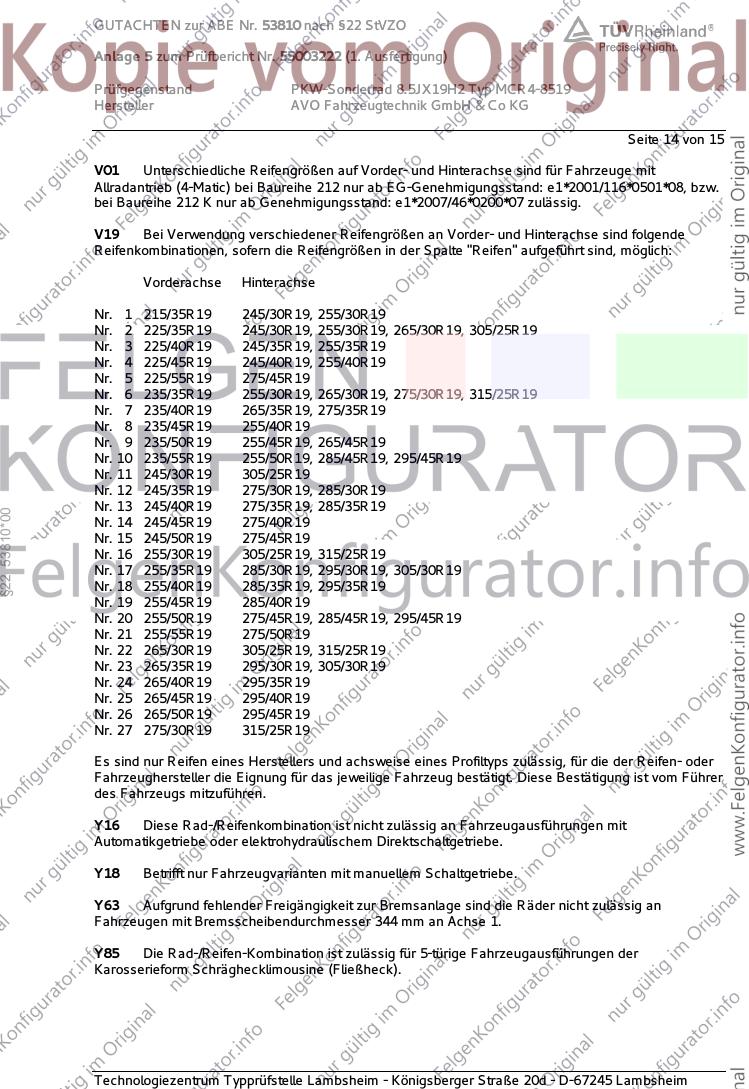

Seite 14 von 15
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
§22 53810*00
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53810 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55003222 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ MCR4-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

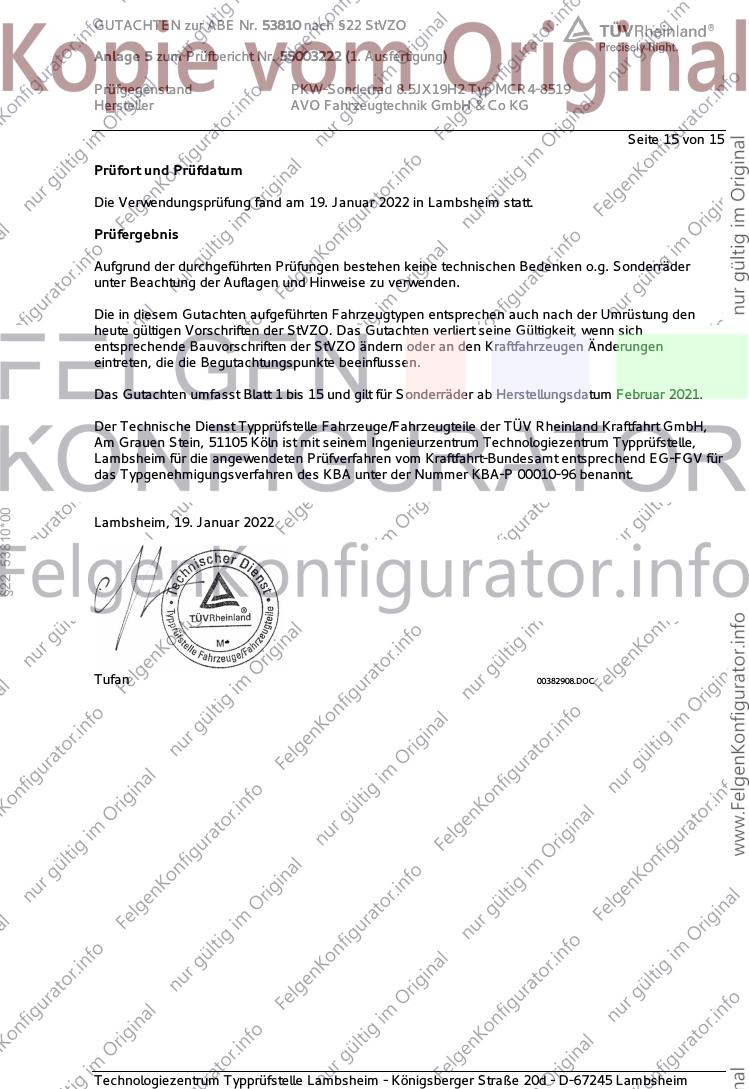

Seite 15 von 15
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Januar 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Februar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 53810*00
Lambsheim, 19. Januar 2022
Tufan 00382908.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53810*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
