GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL
Seite 1 von 14
Auftraggeber G.M.P. GROUP SRL
Via Luigi Galvani 8-12
IT-24061 Albano Sant´Alessandro (BG)
Prüfgegenstand PKW-Sonderrad
Modell BERGHEM
Typ BERGHEM 2195
Radgröße 9,5JX21EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
BERG9521 BERGHEM 2195 5X112 ET33 / 5/112/66,6 33 900 2350
33269 ohne Ring
Kennzeichnungen
KBA-Nummer 54346
Herstellerzeichen G.M.P. GROUP
Radtyp und Ausführung BERGHEM 2195...(s.o.)
Radgröße 9,5JX21EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S01 Serienschraube M14x1,5 Kugel D=28mm 150 45
S02 Schraube M14x1,5 Kugel D=28mm 120 45
S03 Schraube M14x1,5 Kugel D=28mm 140 45
S04 Schraube M14x1,5 Kugel D=28mm 150 45
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-185 255/30R21 Car K1a K1b K2b K8b T93 A01 A12 A14
4G, 4G1 100-245 255/30R21 K1a K1b K2b K8b Lim T93 A18 A57 NA1
e1*2007/46*0436*..; 100-245 265/30R21 Car K1c K2c K3a K5d K8n Lim T96 S02
e13*2007/46*1147*.. 100-245 275/30R21 Car K1c K2c K3a K5d K8n Lim
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 245/35R21 K1a K2b K5c T96 A01 A12 A14
F2 100-250 255/35R21 K1c K2b K5d K7c K8e A18 A57 Car
e1*2007/46*1801*.. 100-250 265/30R21 K1c K2c K5d K7i K8m T96 KOV L06 Lim
100-250 265/35R21 K1c K2c K5d K7i K8m NoP S02
Audi A6 / A6 Avant 185,195 255/35R21 K1c K2b K5d K7c K8e T98 A01 A12 A14
TFSIe 185,195 265/35R21 K1c K2c K5d K7i K8m T01 A18 A56 Car
F2 KOV L06 Lim
e1*2007/46*1801*.. S02
- Plug-in Hybrid
Audi A6 allroad 140-245 255/35R21 K1a K1b K2b K3a K5x K6y K8e T98 A01 A12 A14
4G, 4G1 140-245 265/35R21 K1c K2b K3a K5a K5x K6y K8m T01 A18 A56 B92
e1*2007/46*0436*..; T97 Car KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-257 245/40R21 K2b A01 A12 A14
F2 150-257 255/35R21 K1a K1b K2b K6g K6u K8z T98 A18 A56 L06
e1*2007/46*1801*13-.. NoP S02
Audi A7 Sportback 140-230 255/30R21 T93 A12 A14 A18
4G, 4G1 140-245 265/30R21 A57 S02
e1*2007/46*0436*..; 140-245 275/30R21
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 245/35R21 T96 A12 A14 A18
4H 150-368 255/35R21 A57 NBF S02
e1*2007/46*0284*.. 150-368 265/35R21
e1*2007/46*0398*.. 150-368 275/30R21 A01 K1a K2b
150-368 275/35R21 A01 K1a K2b
Audi A8 210, 250 255/35R21 T98 A12 A14 A18
F8 210, 250 275/30R21 A01 K2b K3a T98 A56 A60 L06
e1*2007/46*1751*.. 210-338 265/35R21 A01 K2b T01 MHy NBF
210-338 275/35R21 A01 K2b K3a S02
338 255/35R21 T98
338 275/30R21 A01 K2b K3a T98
Audi Q5 (I) 100-200 245/40R21 K1a T00 A01 A12 A14
8R, 8R1, 8R2 100-200 255/35R21 K1a K1b K2b T98 A18 KOV S03
e1*2001/116*0473*..; 100-200 255/40R21 K1a K1b K2b
e1*2001/116*0497*.., 100-200 265/35R21 K1c K2b T01
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 245/40R21 A12 A14 A18
8R, 8R1, 8R2 100-200 255/35R21 T98 KMV S03
e1*2001/116*0473*..; 100-200 255/40R21
e1*2001/116*0497*..; 100-200 265/35R21 A01 K1a
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 245/40R21 A01 K1a K2b T00 A12 A14 A18
/Sportback(II) 185,195 245/40R21 K1v K2h T00 A56 S03
FY 185,195 255/40R21 A01 K1a K1b K2b
e1*2007/46*1550*12-.. 185,195 265/35R21 A01 K1c K2b T01
- Plug-in Hybrid 185,195 265/40R21 A01 K1c K2b
- incl. Facelift 2021
Audi Q5, - 100-210 245/40R21 A01 K1a K2b A12 A14 A18
/Sportback(II) 100-210 245/40R21 K1v K2h A57 NoP S03
FY 100-210 255/40R21 A01 K1a K1b K2b
e1*2007/46*1550*.., 100-210 265/35R21 A01 K1c K2b
e1*2007/46*1685*.. 100-210 265/40R21 A01 K1c K2b
- incl. Facelift 2021 100-210 275/35R21 A01 K1c K2c
Audi S6 / S6 Avant 309, 331 265/30R21 K1c K2c K3a K5d K8n T96 A01 A12 A14
4G, 4G1 309, 331 275/30R21 K1c K2c K3a K5d K8n T98 A18 A56 Car
e1*2007/46*0436*..; Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 255/35R21 K1c K2b K5d K7c K8e T98 A01 A12 A14
F2 253,257 265/35R21 K1c K2c K5d K7i K8m A18 A56 Car
e1*2007/46*1801*.. KOV L06 Lim
NoP S02
Audi S7 Sportback 309, 331 265/30R21 T96 A12 A14 A18
4G, 4G1 309, 331 275/30R21 T98 A56 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382 265/35R21 A12 A14 A18
4H 382 275/30R21 A01 K1a K2b A56 NBF S02
e1*2007/46*0284*.. 382, 445 275/35R21 A01 K1a K2b
e1*2007/46*0398*.. 445 275/30R21 A01 K1a K2b M+S
Audi S8 420 255/35R21 T98 A12 A14 A18
F8 420 265/35R21 A01 K2b T01 A56 A60 L06
e1*2007/46*1751*11-.. 420 275/30R21 A01 K2b K3a T98 MHy NBF
420 275/35R21 A01 K2b K3a S02
Audi SQ5 (I) 230-260 255/40R21 A12 A14 A18
8R, 8R1 KMV S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5, -/Sportback 251-260 255/40R21 K1b A01 A12 A14
(II) 251-260 265/35R21 K1c K2b A18 A56 K1v
FY 251-260 265/40R21 K1c K2b K2h S03
e1*2007/46*1550*.. 251-260 275/35R21 K1c K2b
- incl. Facelift 2021
CL-Klasse 285,320 265/30R21 K1c K41 K43 K45 A01 A12 A14
216 285-380 255/30R21 K1c K41 K45 R02 A18 Cpe R21
e1*2001/116*0372*.. V00 VS1 S04
(FIN: WDD216...)
E-Klasse All Terrain 143-250 245/35R21 K1c K5d K5x T96 A01 A12 A14
4matic 143-250 255/35R21 K1c K2a K2b K5d K5x K6w T98 A18 A56 KMV
R1ES 143-250 275/30R21 K2c K6i K6y K8h R03 T98 V21 S01
e1*2007/46*1560*..
E-Klasse Coupé / 120-220 255/30R21 K1a K1b K2b T93 A01 A12 A14
Cabrio A18 A58 Cbo
R1EC Cpe NoP S01
e1*2007/46*1666*..
E-Klasse Coupé / 135-270 255/30R21 K1a K1b K2b T93 A01 A12 A14
Cabrio 4matic A18 A56 Cbo
R1EC Cpe NoH S01
e1*2007/46*1666*..
EQC 400 4matic 145 (300) 245/40R21 T00 A12 A14 A18
204X 145 (300) 255/40R21 A01 K1b T02 A56 V21 S01
e1*2001/116* 145 (300) 275/35R21 R03 T03
0480*31-..
- Elektro
EQE-Klasse 109, 135 255/35R21H K1c K2c T01 A01 A12 A14
E2EQEW L A18 A57 L05
e1*2018/858*00036*.. Lim S01
-max.Leistung:180,
215, 300 kW
- Elektro
EQS 109, 135 255/40R21 A10 A84 T02 A14 A18 A57
E2EQSW 109, 135 265/40R21 A01 A12 K1a K1b K2b T01 T05 Lim LM4 S01
e1*2018/858*00035*.. 109, 135 275/35R21 A01 A12 K1c K2b K5g T03
- Elektro
- max. 4,5°
Hinterachslenkung
EQS 109, 135 255/40R21 A10 A84 T02 A14 A18 A57
E2EQSW 109, 135 265/40R21 A01 A12 K1a K1b K2b T01 T05 Lim LM5 S01
e1*2018/858*00035*.. 109, 135 275/35R21 A01 A12 K1c K2b K5g T03
- Elektro
- max. 10°
Hinterachslenkung
GLC 43 AMG 270, 287 245/40R21 M+S A12 A14 A18
204X 270, 287 255/35R21 T98 A56 S01
e1*2001/116* 270, 287 255/40R21
0480*18-..
(FIN: W..253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

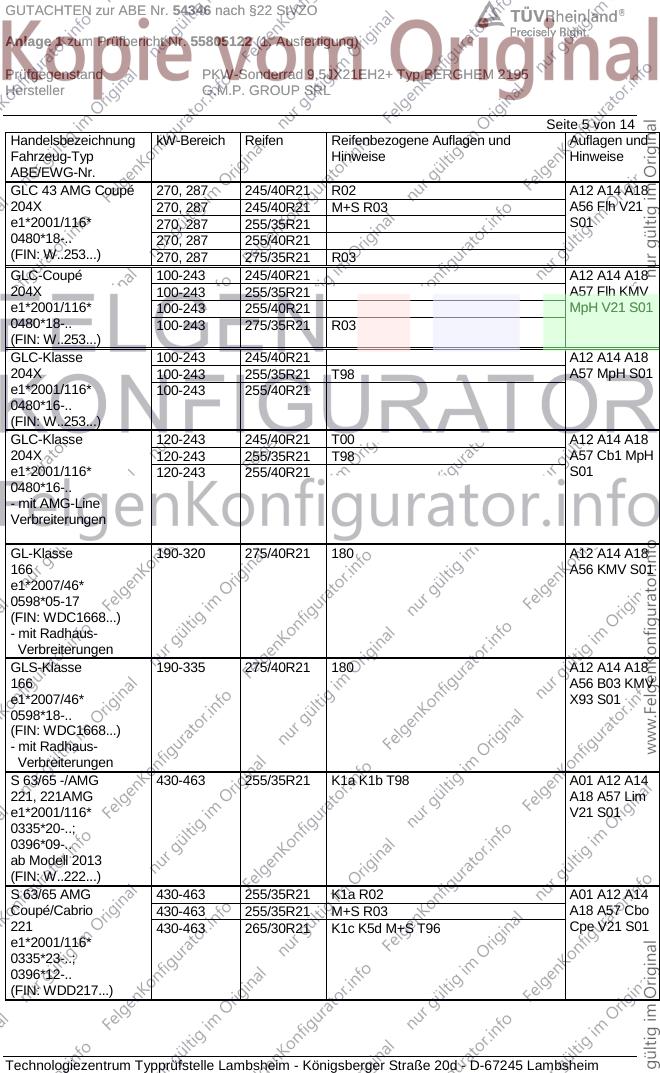

GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG Coupé 270, 287 245/40R21 R02 A12 A14 A18
204X 270, 287 245/40R21 M+S R03 A56 Flh V21
e1*2001/116* 270, 287 255/35R21 S01
0480*18-.. 270, 287 255/40R21
(FIN: W..253...) 270, 287 275/35R21 R03
GLC-Coupé 100-243 245/40R21 A12 A14 A18
204X 100-243 255/35R21 A57 Flh KMV
e1*2001/116* 100-243 255/40R21 MpH V21 S01
0480*18-.. 100-243 275/35R21 R03
(FIN: W..253...)
GLC-Klasse 100-243 245/40R21 A12 A14 A18
204X 100-243 255/35R21 T98 A57 MpH S01
e1*2001/116* 100-243 255/40R21
0480*16-..
(FIN: W..253...)
GLC-Klasse 120-243 245/40R21 T00 A12 A14 A18
204X 120-243 255/35R21 T98 A57 Cb1 MpH
e1*2001/116* 120-243 255/40R21 S01
0480*16-..
- mit AMG-Line
Verbreiterungen
GL-Klasse 190-320 275/40R21 180 A12 A14 A18
166 A56 KMV S01
e1*2007/46*
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLS-Klasse 190-335 275/40R21 180 A12 A14 A18
166 A56 B03 KMV
e1*2007/46* X93 S01
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
S 63/65 -/AMG 430-463 255/35R21 K1a K1b T98 A01 A12 A14
221, 221AMG A18 A57 Lim
e1*2001/116* V21 S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/35R21 K1a R02 A01 A12 A14
Coupé/Cabrio 430-463 255/35R21 M+S R03 A18 A57 Cbo
221 430-463 265/30R21 K1c K5d M+S T96 Cpe V21 S01
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

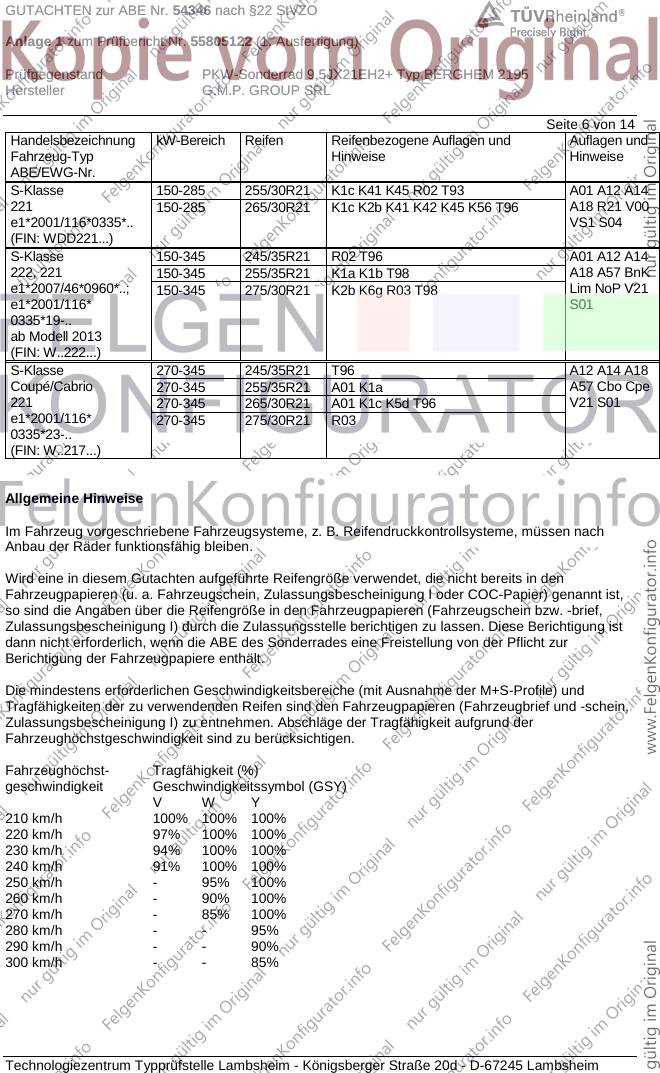

GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-285 255/30R21 K1c K41 K45 R02 T93 A01 A12 A14
221 150-285 265/30R21 K1c K2b K41 K42 K45 K56 T96 A18 R21 V00
e1*2001/116*0335*.. VS1 S04
(FIN: WDD221...)
S-Klasse 150-345 245/35R21 R02 T96 A01 A12 A14
222, 221 150-345 255/35R21 K1a K1b T98 A18 A57 BnK
e1*2007/46*0960*..; 150-345 275/30R21 K2b K6g R03 T98 Lim NoP V21
e1*2001/116* S01
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 270-345 245/35R21 T96 A12 A14 A18
Coupé/Cabrio 270-345 255/35R21 A01 K1a A57 Cbo Cpe
221 270-345 265/30R21 A01 K1c K5d T96 V21 S01
e1*2001/116* 270-345 275/30R21 R03
0335*23-..
(FIN: W..217...)
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

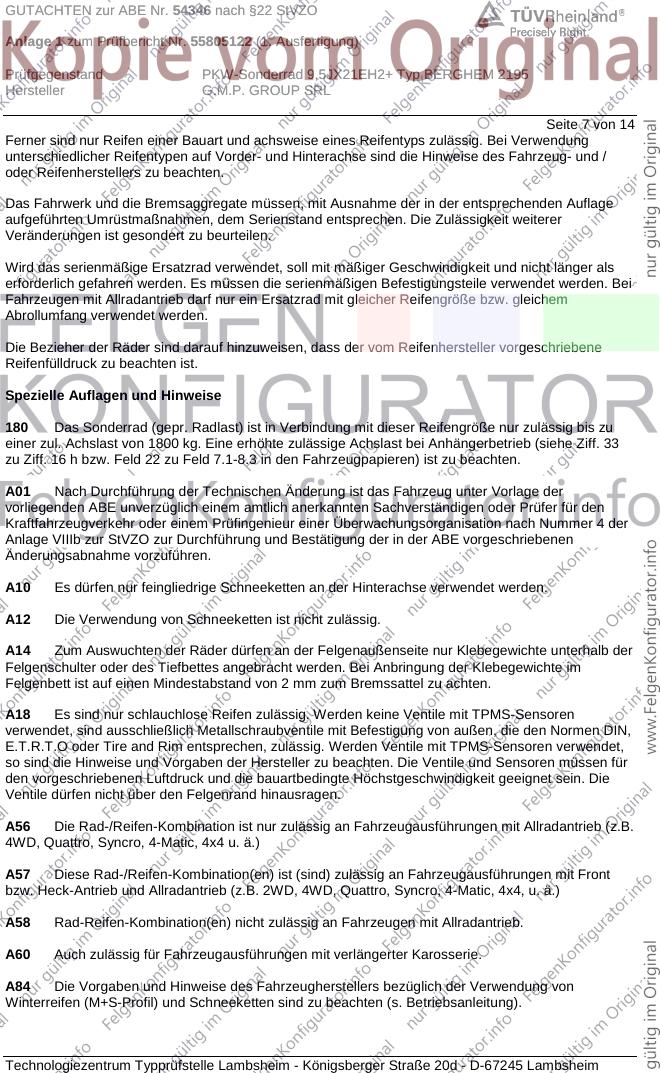

Seite 7 von 14
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

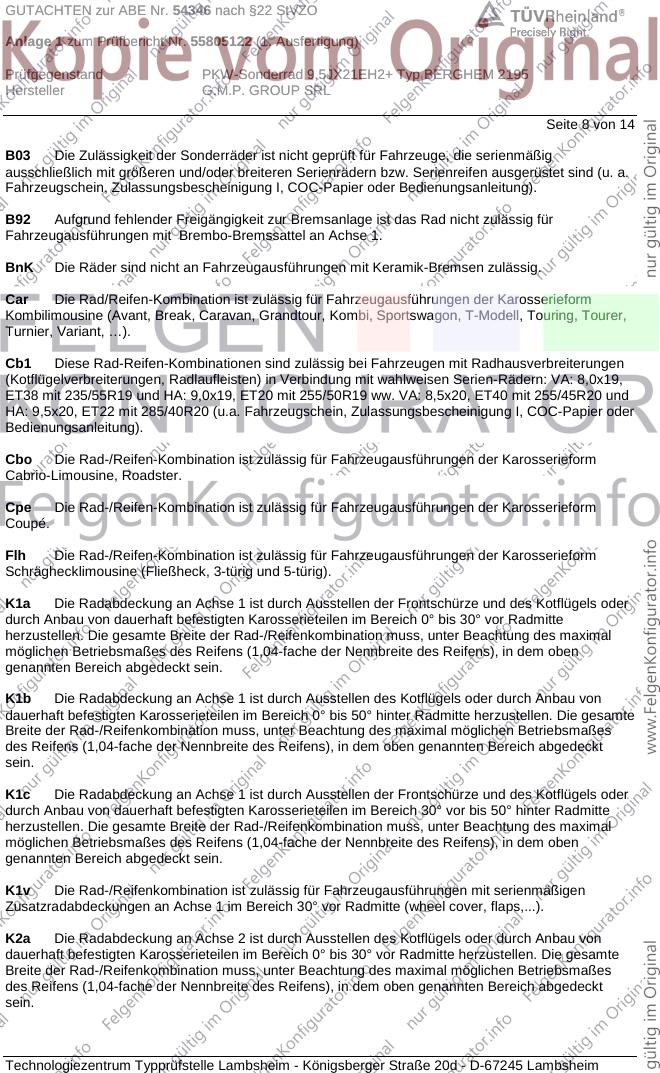

Seite 8 von 14
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

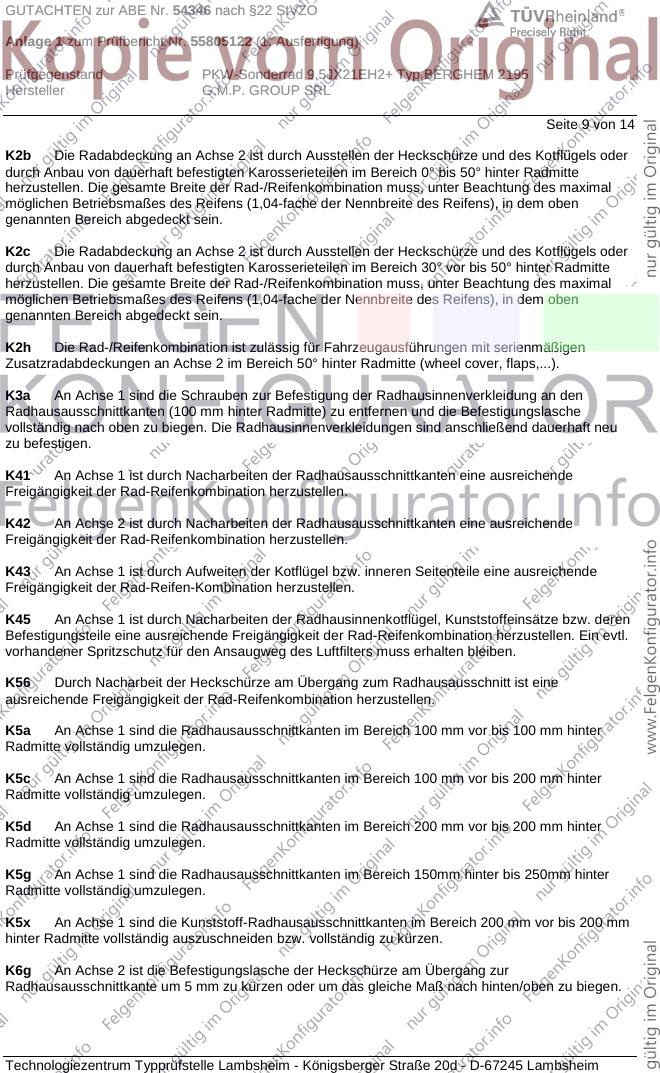

Seite 9 von 14
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5g An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm hinter bis 250mm hinter
Radmitte vollständig umzulegen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

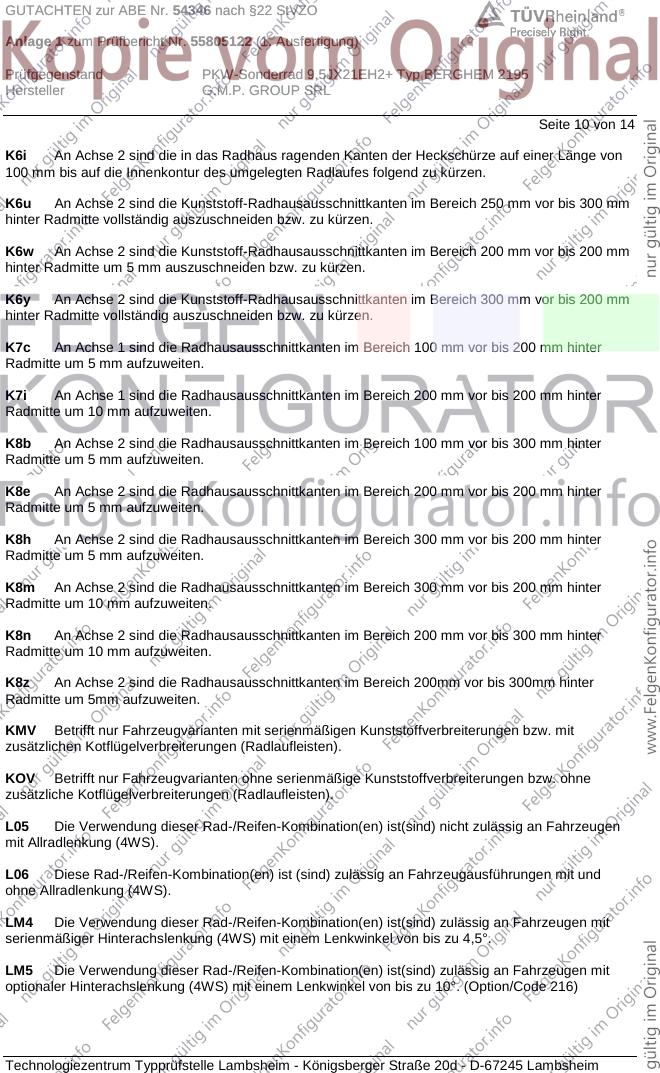

Seite 10 von 14
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

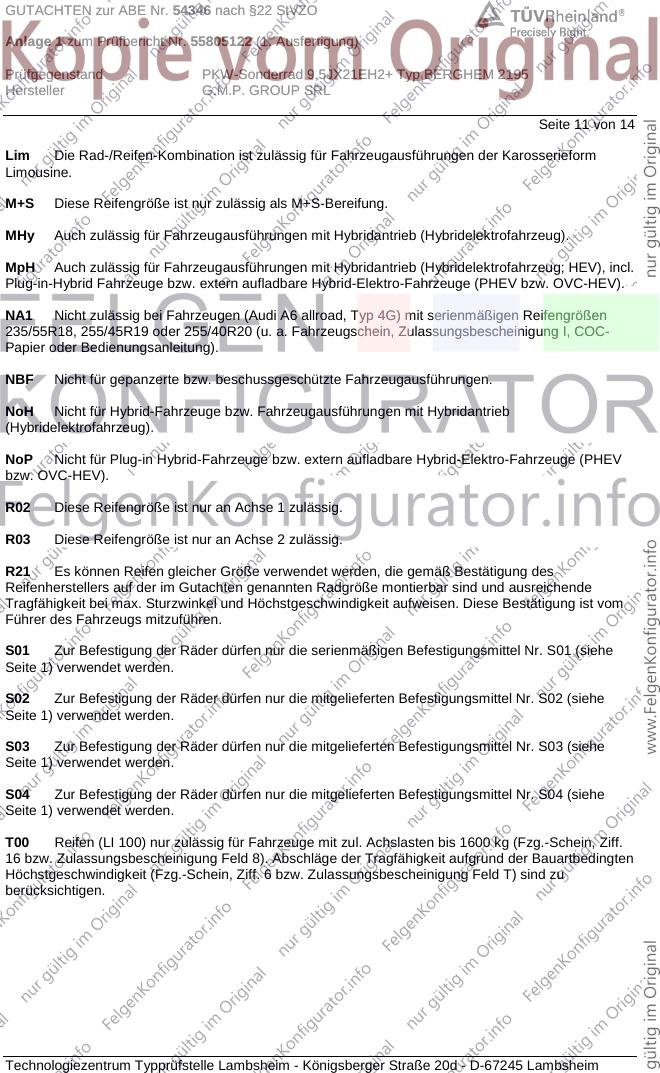

Seite 11 von 14
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

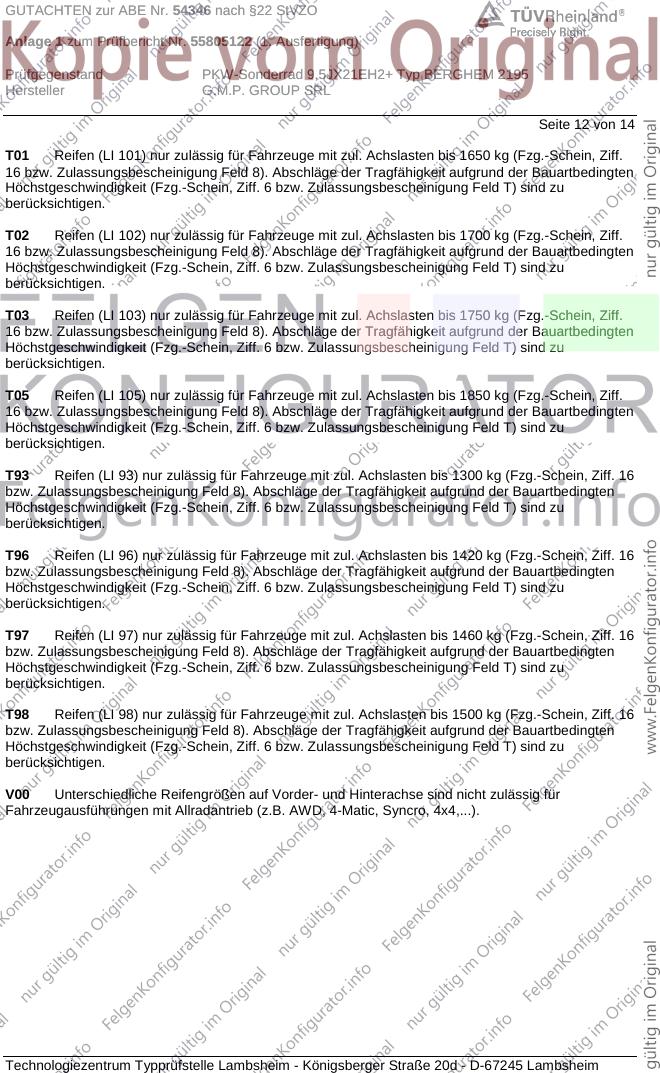

Seite 12 von 14
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

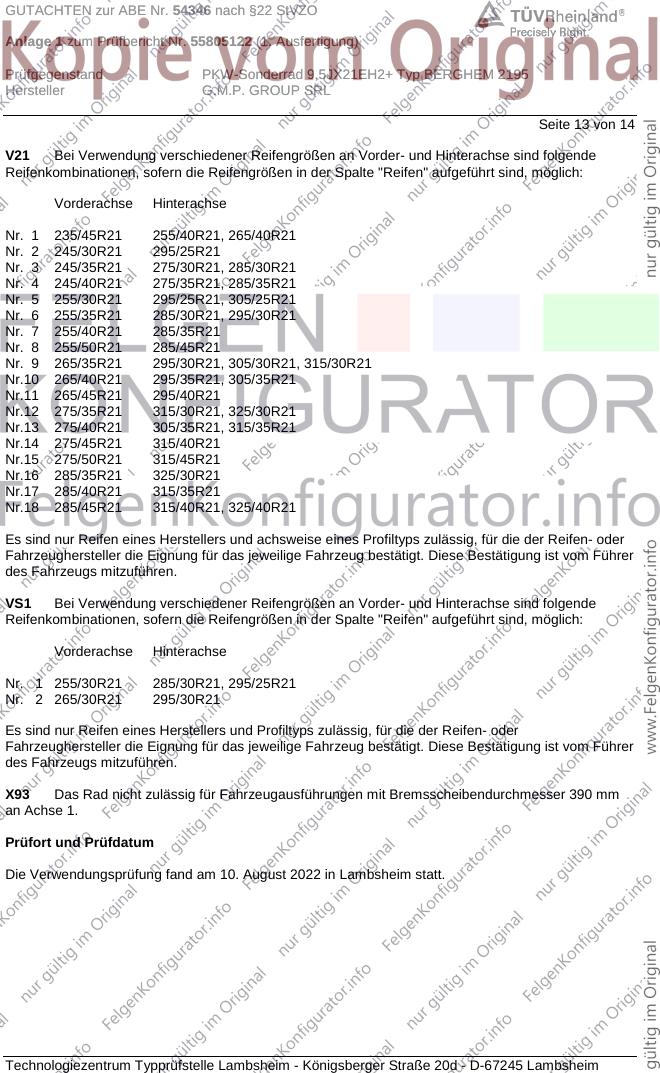

Seite 13 von 14
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R21 255/40R21, 265/40R21
Nr. 2 245/30R21 295/25R21
Nr. 3 245/35R21 275/30R21, 285/30R21
Nr. 4 245/40R21 275/35R21, 285/35R21
Nr. 5 255/30R21 295/25R21, 305/25R21
Nr. 6 255/35R21 285/30R21, 295/30R21
Nr. 7 255/40R21 285/35R21
Nr. 8 255/50R21 285/45R21
Nr. 9 265/35R21 295/30R21, 305/30R21, 315/30R21
Nr.10 265/40R21 295/35R21, 305/35R21
Nr.11 265/45R21 295/40R21
Nr.12 275/35R21 315/30R21, 325/30R21
Nr.13 275/40R21 305/35R21, 315/35R21
Nr.14 275/45R21 315/40R21
Nr.15 275/50R21 315/45R21
Nr.16 285/35R21 325/30R21
Nr.17 285/40R21 315/35R21
Nr.18 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS1 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 255/30R21 285/30R21, 295/25R21
Nr. 2 265/30R21 295/30R21
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X93 Das Rad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. August 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54346 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5JX21EH2+ Typ BERGHEM 2195
Hersteller G.M.P. GROUP SRL

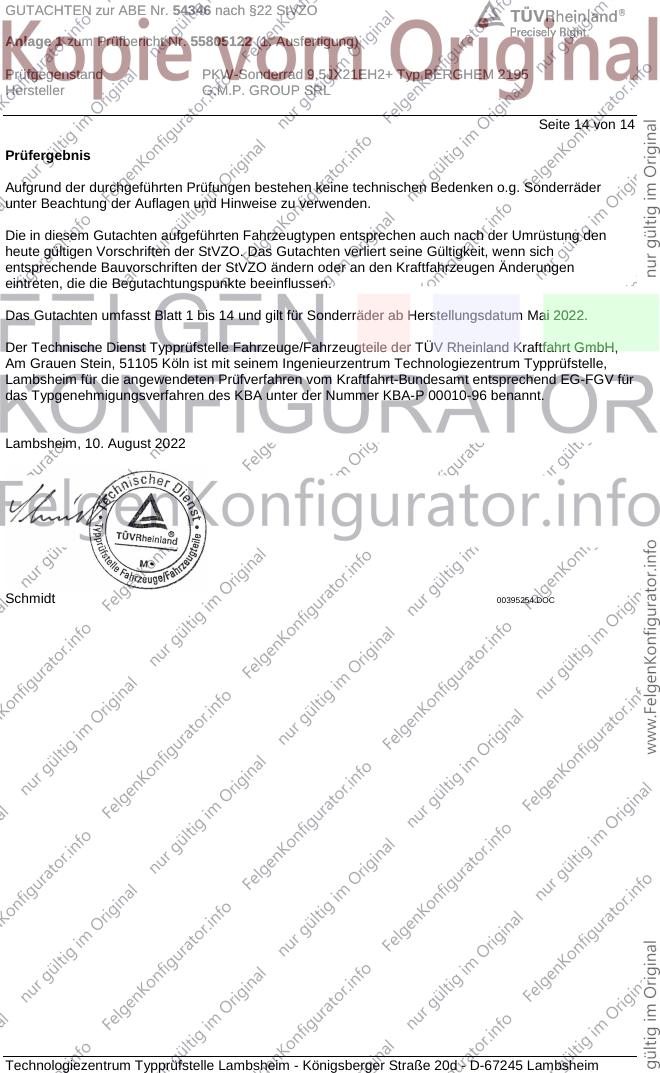

Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Mai 2022.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. August 2022
Schmidt 00395254.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
