GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 1 von 21
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8590
Radgröße 8,5Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
WS4X EC8590 WS4X / ohne Ring 5/112/66,6 45 800 2300
Kennzeichnungen
KBA-Nummer 51859
Herstellerzeichen MAK
Radtyp und Ausführung EC8590
§22 51859*05
Radgröße 8,5Jx19EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kugel d=28 mm 120 27 B450L27517R14
S02 Schraube M14x1,5 Kugel d=28mm 150 27 B450L27517R14
S03 Serienschraube M14x1,5 Kugel d=28mm 130 27 O.E
S04 Schraube M14x1,5 Kugel d=28mm 160 27 B450L27517R14
S05 Schraube M14x1,5 Kugel d=28mm 160 30 B450L30517R14
S06 Schraube M14x1,5 Kugel d=28mm 150 30 B450L30517R14
S07 Schraube M14x1,5 Kugel d=28mm 180 30 B450L30517R14
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 R37 T87 T91 A57 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 V19 S01
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...) 88-200 255/35R19
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A21
4G, 4G1 100-245 245/40R19 T94 T98 A57 B90 BnK
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 Car Lim NA1
e13*2007/46*1147*.. S01
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 T96 A12 A14 A21
F2 100-250 235/45R19 T95 T99 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 L06 Lim NoP
100-250 245/45R19 S01
100-250 255/40R19 T96
100-250 255/45R19
Audi 185,195 235/45R19 T99 A12 A14 A21
§22 51859*05
A6 / A6 Avant TFSIe 185,195 235/50R19 A56 Car KOV
F2 185,195 245/45R19 L06 Lim S01
e1*2007/46*1801*.. 185,195 255/40R19 T00
- Plug-in Hybrid 185,195 255/45R19
Audi S4 245 235/35R19 M+S T91 A12 A14 A21
B8, B81 245 245/35R19 T93 Car Lim S01
e1*2001/116*0430*..; 245 255/35R19 T92 T96
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A14 A21
4G, 4G1 309, 331 245/40R19 M+S T94 T98 A56 BnK Car
e1*2007/46*0436*..; 309, 331 255/40R19 T00 T96 Lim S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 M+S A12 A14 A21
F2 253,257 255/45R19 M+S A56 BnK Car
e1*2007/46*1801*.. KOV L06 Lim
NoP S01
A 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A21
176, 245G, -/AMG A56 Flh S03
e1*2007/46*0928*..;
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 60-142 215/35R19 K14 K1c K2b K41 K42 K44 K56 T85 A01 A12 A14
169 A21 X92 S03
e1*2001/116*0288*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
A-Klasse 66, 80 215/35R19 K1a K2b T85 Y18 A01 A12 A14
176, 245G 66, 80 235/30R19 K1c K2b K5d T86 Y18 A21 A57 B42
e1*2007/46*0928*..; 66-160 225/35R19 K1a K2b T88 Flh Pe2 V00
e1*2001/116* 66-160 235/30R19 K1c K2b K5d NoD T86 V19 S03
0470*04-.. 66-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
T91
66-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
75,90,115 215/35R19 K1a K2b NoD T85
A-Klasse 70-140 225/35R19 K1a K5d K6f T84 T88 A01 A12 A14
F2A 70-140 225/40R19 K1a K5d K6f K7a A21 A58 F23
e1*2007/46*1829*.. Lim NoP Y85
S03
A-Klasse 110-165 225/35R19 K1a K5d T88 A01 A12 A14
F2A 110-165 225/40R19 K1a K5d K7a A21 A57 F24
e1*2007/46*1829*.. Lim NoP Y85
S03
A-Klasse A 250e 118, 120 225/40R19 K1a K5d K6f K7a A01 A12 A14
F2A A21 A58 F23
e1*2007/46*1829*07-.. Lim Y85 S03
§22 51859*05
- Plug-in Hybrid
AMG CLA 35 225 225/40R19 K5d M+S A01 A12 A14
F2CLA 225 235/35R19 K4i K5d K6f K7a K9v T91 A21 A56 Lim
e1*2007/46*1912*.. 225 245/35R19 K1a K1b K2c K4i K5d K6f K6i K7i K8h S03
K9v
225 255/35R19 K1c K2c K4i K5d K6f K6i K7i K8h K9v
AMG CLA 35 225 225/40R19 K5d M+S A01 A12 A14
Shooting Brake 225 235/35R19 K4i K5d K6f K7a K9v T91 A21 A56 Car
F2CLA 225 245/35R19 K1a K1b K2c K4i K5d K6f K6i K7i K8h S03
e1*2007/46*1912*.. K9v
225 255/35R19 K1c K2c K4i K5d K6f K6i K7i K8h K9v
AMG GLA 35 225 235/50R19 A12 A14 A21
F2B 225 245/45R19 A56 S03
e1*2007/46*1909*.. 225 255/45R19
225 265/45R19 A01 K1a K1b K2b K5v
AMG GLB 35 225 235/50R19 A12 A14 A21
F2B 225 245/45R19 A56 S03
e1*2007/46*1909*.. 225 255/45R19
225 265/45R19 A01 K1a K1b K2b K5v
B-Klasse 70-142 215/35R19 K42 T85 A01 A12 A14
245 70-142 225/35R19 G46 K1a K1b K2b K41 K42 T84 T88 A21 X92 S03
e1*2001/116*0314*..
B-Klasse 66, 80 215/35R19 A58 K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K2b T88 A21 B42 NoE
e1*2007/46*0751*..; 75,90,115 215/35R19 A58 K2b NoD T85 Pe2 S03
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 K2b K5d T88 A01 A12 A14
F2B 70-165 225/40R19 K2b K5d K7a A21 A57 F24
e1*2007/46*1909*.. NoP S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
B-Klasse 70-140 225/35R19 K2b K4i K5d K6f T88 A01 A12 A14
F2B 70-140 225/40R19 K2b K4i K5d K6f K7a A21 A58 F23
e1*2007/46*1909*.. NoP S03
B-Klasse B 250e 118, 120 225/40R19 K2b K4i K5d K6f K7a A01 A12 A14
F2B A21 A58 F23
e1*2007/46*1909*05-.. S03
- Plug-in Hybrid
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A21
245G A58 Flh KMV
e1*2001/116*0470*.. S03
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A21
204, 204K, -/AMG 336-373 255/30R19 A01 K2b K42 K56 M+S R03 T91 Car Cpe Lim
e1*2001/116* V19 S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
§22 51859*05
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 A12 A14 A21
204 85-190 235/35R19 T91 A58 Lim NoP
e1*2001/116* 85-190 245/35R19 A01 K2b R03 T89 T93 V19 S03
0431*29-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018 85-190 255/35R19 A01 K2b R03 T92 T96
(FIN: W..205...) 85-190 255/35R19 K2h R03 T92 T96
C-Klasse 115-225 225/35R19 Cpe R03 T84 T88 A12 A14 A21
204 88-215 225/35R19 Lim R03 T88 V19 S03
e1*2001/116*0431*.. 88-225 225/35R19 Cpe Lim R02 T84 T88
- Limousine/Coupe 88-225 235/35R19 Cpe Lim R02 T87 T91
- incl. Facelift 2011 88-225 235/35R19 A01 Cpe G01 Lim R03 T87 T91
(FIN: WDD204...) 88-225 245/30R19 A01 Cpe K1c K2b K41 K42 K56 Lim
T89
88-225 255/30R19 A01 Cpe K2b K42 K56 Lim R03 T91
C-Klasse 4matic 125-245 225/40R19 A12 A14 A21
204 125-245 245/35R19 A01 K2b R03 A56 Lim NoP
e1*2001/116* 125-245 245/35R19 K2h R03 V19 S03
0431*29-.. 125-245 255/35R19 A01 K2b R03
- incl. Facelift 2018 125-245 255/35R19 K2h R03
(FIN: W..205...)
C-Klasse 4matic 155 225/40R19 R02 A12 A14 A21
Plug-in-Hybrid 155 225/40R19 M+S R03 T93 A56 Lim V19
204 155 245/35R19 A01 K2b R03 T93 S03
e1*2001/116* 155 245/35R19 K2h R03 T93
0431*53-.. 155 255/35R19 A01 K2b R03 T96
(FIN: W..205...) 155 255/35R19 K2h R03 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse 110-190 225/40R19 A12 A14 A21
Coupé / Cabrio 110-190 235/35R19 T91 A58 Cbo Cpe
204 110-190 245/35R19 A01 K2b R03 V19 S03
e1*2001/116* 110-190 245/35R19 K2h R03
0431*37-.. 110-190 255/35R19 A01 K2b R03
- incl. Facelift 2018 110-190 255/35R19 K2h R03
(FIN: W..205...)
C-Klasse 125-245 225/40R19 A12 A14 A21
Coupé / Cabrio 4matic 125-245 245/35R19 A01 K2b R03 A56 Cbo Cpe
204 125-245 245/35R19 K2h R03 V19 S03
e1*2001/116* 125-245 255/35R19 A01 K2b R03
0431*37-.. 125-245 255/35R19 K2h R03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 143, 155 225/40R19 R02 A12 A14 A21
Plug-in-Hybrid 143, 155 225/40R19 M+S R03 T93 A58 Lim V19
204 143, 155 245/35R19 A01 K2b R03 T93 S03
e1*2001/116* 143, 155 245/35R19 K2h R03 T93
0431*35-.. 143, 155 255/35R19 A01 K2b R03 T96
(FIN: W..205...)
§22 51859*05
143, 155 255/35R19 K2h R03 T96
C-Klasse T-Mod. 143, 155 225/40R19 R02 A12 A14 A21
Plug-in-Hybrid 143, 155 255/35R19 A01 K2b R03 T96 A58 Car V19
204K 143, 155 255/35R19 K2h R03 T96 S03
e1*2001/116*
0457*41-..
(FIN: W..205...)
C-Klasse T-Modell 115,135 245/30R19 K1c K2b K41 K42 K56 T89 A01 A12 A14
204K 88-225 225/35R19 R02 T84 T88 A21 Car V19
e1*2001/116*0457*.. 88-225 235/35R19 R02 T87 T91 S03
- incl. Facelift 2011 88-225 235/35R19 G01 R03 T91
(FIN: WDD204...) 88-225 255/30R19 K2b K42 K56 R03 T91
C-Klasse T-Modell 85-190 225/40R19 T89 T93 A12 A14 A21
204K 85-190 235/35R19 T91 A58 Car NoP
e1*2001/116* 85-190 245/35R19 A01 K2b R03 T89 T93 V19 S03
0457*25-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018 85-190 255/35R19 A01 K2b R03 T92 T96
(FIN: W..205...) 85-190 255/35R19 K2h R03 T92 T96
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A14 A21
4matic 125-245 245/35R19 A01 K2b R03 T93 A56 Car NoP
204K 125-245 245/35R19 K2h R03 T93 V19 S03
e1*2001/116* 125-245 255/35R19 A01 K2b R03 T92 T96
0457*25-.. 125-245 255/35R19 K2h R03 T92 T96
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A21
245G, -/AMG A56 Lim S03
e1*2007/46*1207*..;
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A21
245G, -/AMG A56 Car S03
e1*2007/46*1207*..;
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1a K1b K2b T85 Y16 A01 A12 A14
117, 245G 80, 90 235/30R19 K1c K2b K5d T86 A21 A57 B42
e1*2007/46*1007*..; 80,90,115 215/35R19 K1a K1b K2b NoD T85 Lim Pe2 S03
e1*2001/116* 80-160 225/35R19 K1a K1b K2b T84 T88
0470*04-.. 80-160 235/30R19 K1c K2b K5d NoD T86
80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
T91
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A14
§22 51859*05
F2CLA 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A21 A57 F24
e1*2007/46*1912*.. 85-165 245/35R19 K1c K2c K4i K5d K6f K7i Lim NoP V00
85-165 255/35R19 K2c K4i K6f K6i K8h R03 V19 S03
CLA-Klasse CLA 250e 118 225/40R19 K5d K7a T93 A01 A12 A14
F2CLA 118 235/35R19 K1a K1b K5d K7i T91 A21 A58 Car
e1*2007/46*1912*.. 118 245/35R19 K1c K2b K4i K5d K6f K7i T93 F23 V19 S03
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e 118 225/40R19 K5d K7a T93 A01 A12 A14
F2CLA 118 235/35R19 K1a K1b K5d K7i T91 A21 A58 F23
e1*2007/46*1912*.. 118 245/35R19 K1c K2b K4i K5d K6f K7i T93 Lim V19 S03
- Plug-in-Hybrid
CLA-Klasse 80,90,115 215/35R19 K1a K1b K2b NoD T85 A01 A12 A14
Shooting Brake 80-160 225/35R19 K1a K1b K2b T84 T88 A21 A57 Car
245G 80-160 235/30R19 K1c K2b K5d NoD T86 Pe2 S03
e1*2001/116* 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
0470*12-.. T91
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A14
Shooting Brake 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A21 A57 Car
F2CLA 85-165 245/35R19 K1c K2c K4i K5d K6f K7i F24 NoP V00
e1*2007/46*1912*.. 85-165 255/35R19 K2c K4i K6f K6i K8h R03 V19 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/40R19 A12 A14 A21
215 B03 S02
e1*98/14*0113*..
E 500 300 245/35R19 T93 A12 A14 A21
212 A57 F38 Lim
e1*2001/116* S03
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 A32 R37 T91 A14 A21 A57
212 100-225 255/30R19 A12 R03 T91 F38 Lim NoH
e1*2001/116*0501*.. 100-285 245/35R19 A12 T93 V01 V19 Y63
- mit Luftfederung S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 A10 R37 T93 A14 A21 A58
212 110-220 225/45R19 A12 R37 T92 T96 Lim NoP V19
§22 51859*05
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 S02
0501*24-.. 110-220 245/35R19 A10 T93
(Baumuster 213) 110-220 245/40R19 A10 T94 T98
110-220 255/35R19 A12 T92 T96
110-220 255/40R19 A12 R03
E-Klasse 100-225 235/35R19 A32 R37 T91 A14 A21 A57
212, 212G 100-225 255/30R19 A01 A12 K1a K1b T91 F39 Lim NoH
e1*2001/116*0501*..; 100-245 245/35R19 A12 T93 V01 V19 Y63
e1*2007/46*0484*.. S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/40R19 A10 R37 T93 A14 A21 A56
212 120-145 225/45R19 A12 R37 T92 T96 Lim NoP V19
e1*2001/116* 120-145 235/40R19 A10 R37 T92 T96 S02
0501*24-.. 120-145 255/40R19 A12 R03
(Baumuster 213) 120-270 245/35R19 A10 T93
120-270 245/40R19 A10 T94 T98
120-270 255/35R19 A12 T92 T96
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A14 A21
207 120-245 255/30R19 R03 T91 A58 Cbo F39
e1*2001/116*0502*.. V19 Y63 S03
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A21
207 120-225 235/35R19 T91 A58 Cpe F39
e1*2001/116*0502*.. 120-225 255/30R19 R03 T91 V19 Y63 S03
(FIN: WDD207...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

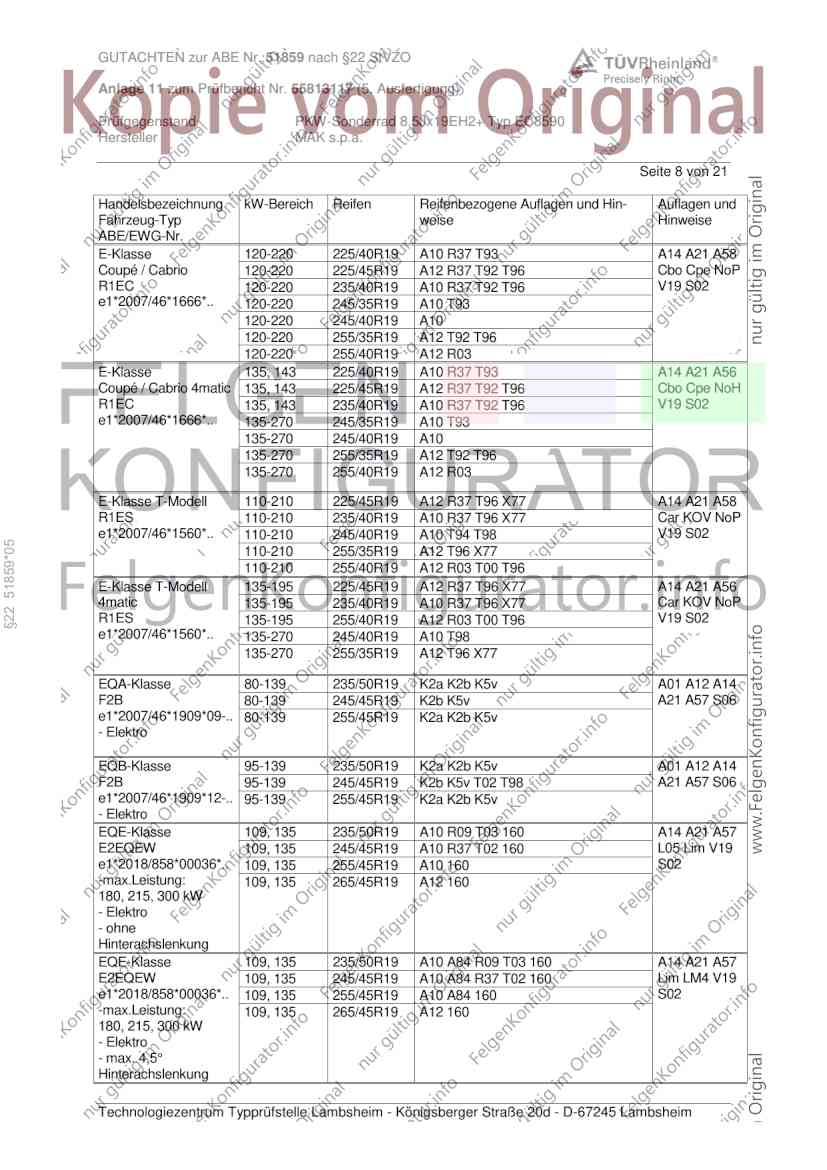

Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 120-220 225/40R19 A10 R37 T93 A14 A21 A58
Coupé / Cabrio 120-220 225/45R19 A12 R37 T92 T96 Cbo Cpe NoP
R1EC 120-220 235/40R19 A10 R37 T92 T96 V19 S02
e1*2007/46*1666*.. 120-220 245/35R19 A10 T93
120-220 245/40R19 A10
120-220 255/35R19 A12 T92 T96
120-220 255/40R19 A12 R03
E-Klasse 135, 143 225/40R19 A10 R37 T93 A14 A21 A56
Coupé / Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 Cbo Cpe NoH
R1EC 135, 143 235/40R19 A10 R37 T92 T96 V19 S02
e1*2007/46*1666*.. 135-270 245/35R19 A10 T93
135-270 245/40R19 A10
135-270 255/35R19 A12 T92 T96
135-270 255/40R19 A12 R03
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 A14 A21 A58
R1ES 110-210 235/40R19 A10 R37 T96 X77 Car KOV NoP
e1*2007/46*1560*.. 110-210 245/40R19 A10 T94 T98 V19 S02
§22 51859*05
110-210 255/35R19 A12 T96 X77
110-210 255/40R19 A12 R03 T00 T96
E-Klasse T-Modell 135-195 225/45R19 A12 R37 T96 X77 A14 A21 A56
4matic 135-195 235/40R19 A10 R37 T96 X77 Car KOV NoP
R1ES 135-195 255/40R19 A12 R03 T00 T96 V19 S02
e1*2007/46*1560*.. 135-270 245/40R19 A10 T98
135-270 255/35R19 A12 T96 X77
EQA-Klasse 80-139 235/50R19 K2a K2b K5v A01 A12 A14
F2B 80-139 245/45R19 K2b K5v A21 A57 S06
e1*2007/46*1909*09-.. 80-139 255/45R19 K2a K2b K5v
- Elektro
EQB-Klasse 95-139 235/50R19 K2a K2b K5v A01 A12 A14
F2B 95-139 245/45R19 K2b K5v T02 T98 A21 A57 S06
e1*2007/46*1909*12-.. 95-139 255/45R19 K2a K2b K5v
- Elektro
EQE-Klasse 109, 135 235/50R19 A10 R09 T03 160 A14 A21 A57
E2EQEW 109, 135 245/45R19 A10 R37 T02 160 L05 Lim V19
e1*2018/858*00036*.. 109, 135 255/45R19 A10 160 S02
-max.Leistung: 109, 135 265/45R19 A12 160
180, 215, 300 kW
- Elektro
- ohne
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 A10 A84 R09 T03 160 A14 A21 A57
E2EQEW 109, 135 245/45R19 A10 A84 R37 T02 160 Lim LM4 V19
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 160 S02
-max.Leistung: 109, 135 265/45R19 A12 160
180, 215, 300 kW
- Elektro
- max. 4,5°
Hinterachslenkung

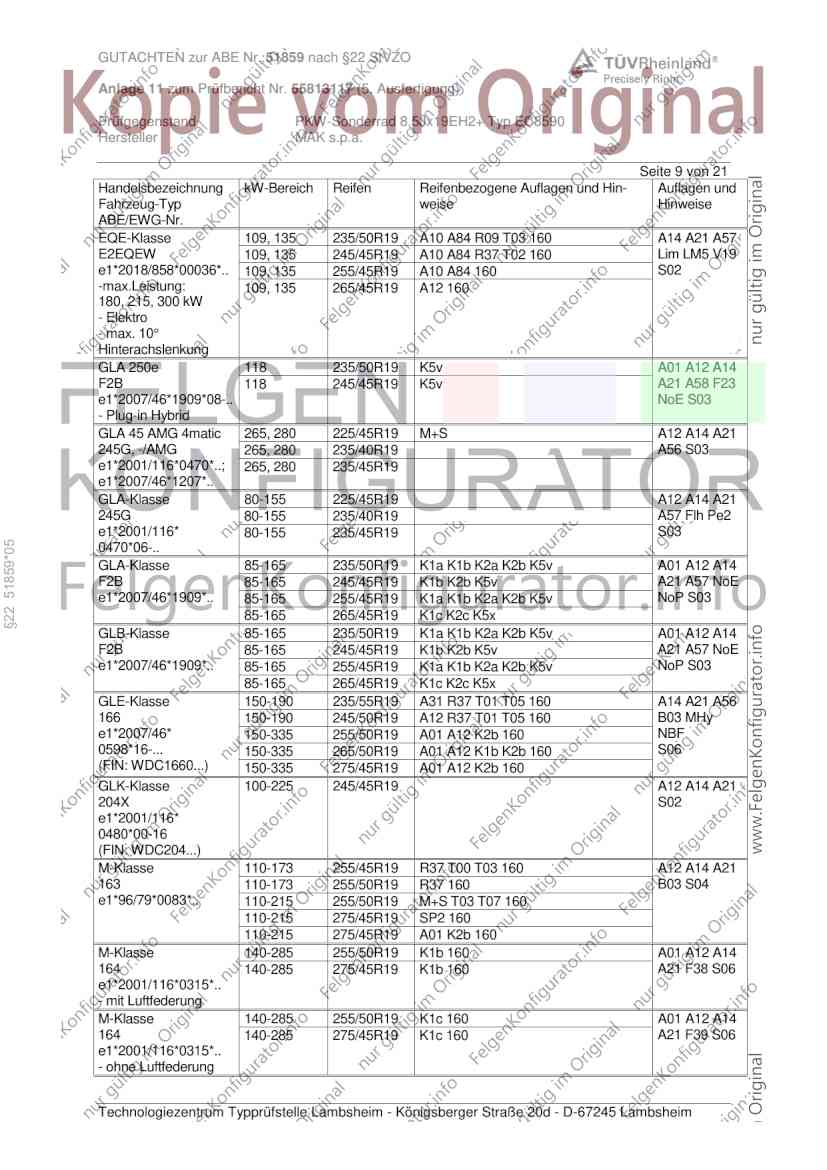

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
EQE-Klasse 109, 135 235/50R19 A10 A84 R09 T03 160 A14 A21 A57
E2EQEW 109, 135 245/45R19 A10 A84 R37 T02 160 Lim LM5 V19
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 160 S02
-max.Leistung: 109, 135 265/45R19 A12 160
180, 215, 300 kW
- Elektro
- max. 10°
Hinterachslenkung
GLA 250e 118 235/50R19 K5v A01 A12 A14
F2B 118 245/45R19 K5v A21 A58 F23
e1*2007/46*1909*08-.. NoE S03
- Plug-in Hybrid
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A21
245G, -/AMG 265, 280 235/40R19 A56 S03
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*..
GLA-Klasse 80-155 225/45R19 A12 A14 A21
245G 80-155 235/40R19 A57 Flh Pe2
e1*2001/116* 80-155 235/45R19 S03
§22 51859*05
0470*06-..
GLA-Klasse 85-165 235/50R19 K1a K1b K2a K2b K5v A01 A12 A14
F2B 85-165 245/45R19 K1b K2b K5v A21 A57 NoE
e1*2007/46*1909*.. 85-165 255/45R19 K1a K1b K2a K2b K5v NoP S03
85-165 265/45R19 K1c K2c K5x
GLB-Klasse 85-165 235/50R19 K1a K1b K2a K2b K5v A01 A12 A14
F2B 85-165 245/45R19 K1b K2b K5v A21 A57 NoE
e1*2007/46*1909*.. 85-165 255/45R19 K1a K1b K2a K2b K5v NoP S03
85-165 265/45R19 K1c K2c K5x
GLE-Klasse 150-190 235/55R19 A31 R37 T01 T05 160 A14 A21 A56
166 150-190 245/50R19 A12 R37 T01 T05 160 B03 MHy
e1*2007/46* 150-335 255/50R19 A01 A12 K2b 160 NBF
0598*16-... 150-335 265/50R19 A01 A12 K1b K2b 160 S06
(FIN: WDC1660...) 150-335 275/45R19 A01 A12 K2b 160
GLK-Klasse 100-225 245/45R19 A12 A14 A21
204X S02
e1*2001/116*
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/45R19 R37 T00 T03 160 A12 A14 A21
163 110-173 255/50R19 R37 160 B03 S04
e1*96/79*0083*.. 110-215 255/50R19 M+S T03 T07 160
110-215 275/45R19 SP2 160
110-215 275/45R19 A01 K2b 160
M-Klasse 140-285 255/50R19 K1b 160 A01 A12 A14
164 140-285 275/45R19 K1b 160 A21 F38 S06
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-285 255/50R19 K1c 160 A01 A12 A14
164 140-285 275/45R19 K1c 160 A21 F39 S06
e1*2001/116*0315*..
- ohne Luftfederung

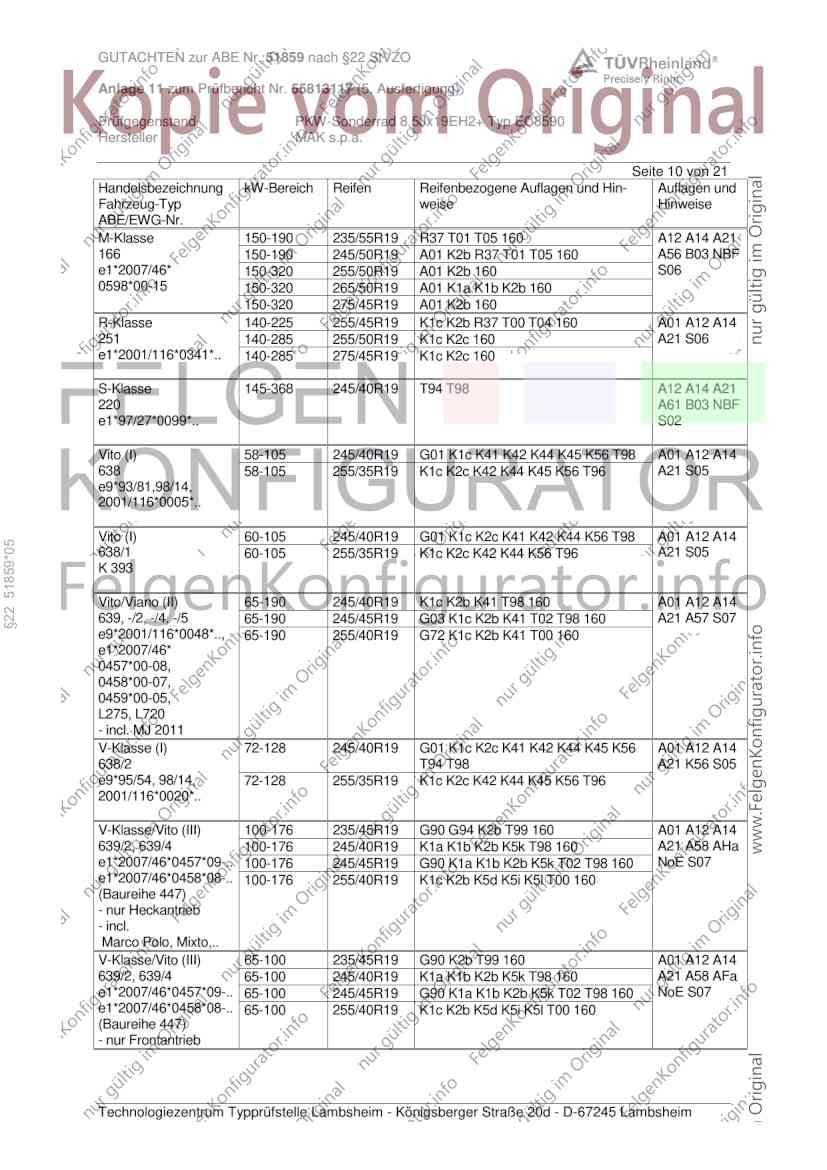

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
M-Klasse 150-190 235/55R19 R37 T01 T05 160 A12 A14 A21
166 150-190 245/50R19 A01 K2b R37 T01 T05 160 A56 B03 NBF
e1*2007/46* 150-320 255/50R19 A01 K2b 160 S06
0598*00-15 150-320 265/50R19 A01 K1a K1b K2b 160
150-320 275/45R19 A01 K2b 160
R-Klasse 140-225 255/45R19 K1c K2b R37 T00 T04 160 A01 A12 A14
251 140-285 255/50R19 K1c K2c 160 A21 S06
e1*2001/116*0341*.. 140-285 275/45R19 K1c K2c 160
S-Klasse 145-368 245/40R19 T94 T98 A12 A14 A21
220 A61 B03 NBF
e1*97/27*0099*.. S02
Vito (I) 58-105 245/40R19 G01 K1c K41 K42 K44 K45 K56 T98 A01 A12 A14
638 58-105 255/35R19 K1c K2c K42 K44 K45 K56 T96 A21 S05
e9*93/81,98/14,
2001/116*0005*..
Vito (I) 60-105 245/40R19 G01 K1c K2c K41 K42 K44 K56 T98 A01 A12 A14
§22 51859*05
638/1 60-105 255/35R19 K1c K2c K42 K44 K56 T96 A21 S05
K 393
Vito/Viano (II) 65-190 245/40R19 K1c K2b K41 T98 160 A01 A12 A14
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 T02 T98 160 A21 A57 S07
e9*2001/116*0048*.., 65-190 255/40R19 G72 K1c K2b K41 T00 160
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
V-Klasse (I) 72-128 245/40R19 G01 K1c K2c K41 K42 K44 K45 K56 A01 A12 A14
638/2 T94 T98 A21 K56 S05
e9*95/54, 98/14, 72-128 255/35R19 K1c K2c K42 K44 K45 K56 T96
2001/116*0020*..
V-Klasse/Vito (III) 100-176 235/45R19 G90 G94 K2b T99 160 A01 A12 A14
639/2, 639/4 100-176 245/40R19 K1a K1b K2b K5k T98 160 A21 A58 AHa
e1*2007/46*0457*09-.. 100-176 245/45R19 G90 K1a K1b K2b K5k T02 T98 160 NoE S07
e1*2007/46*0458*08-.. 100-176 255/40R19 K1c K2b K5d K5i K5l T00 160
(Baureihe 447)
- nur Heckantrieb
- incl.
Marco Polo, Mixto,..
V-Klasse/Vito (III) 65-100 235/45R19 G90 K2b T99 160 A01 A12 A14
639/2, 639/4 65-100 245/40R19 K1a K1b K2b K5k T98 160 A21 A58 AFa
e1*2007/46*0457*09-.. 65-100 245/45R19 G90 K1a K1b K2b K5k T02 T98 160 NoE S07
e1*2007/46*0458*08-.. 65-100 255/40R19 K1c K2b K5d K5i K5l T00 160
(Baureihe 447)
- nur Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

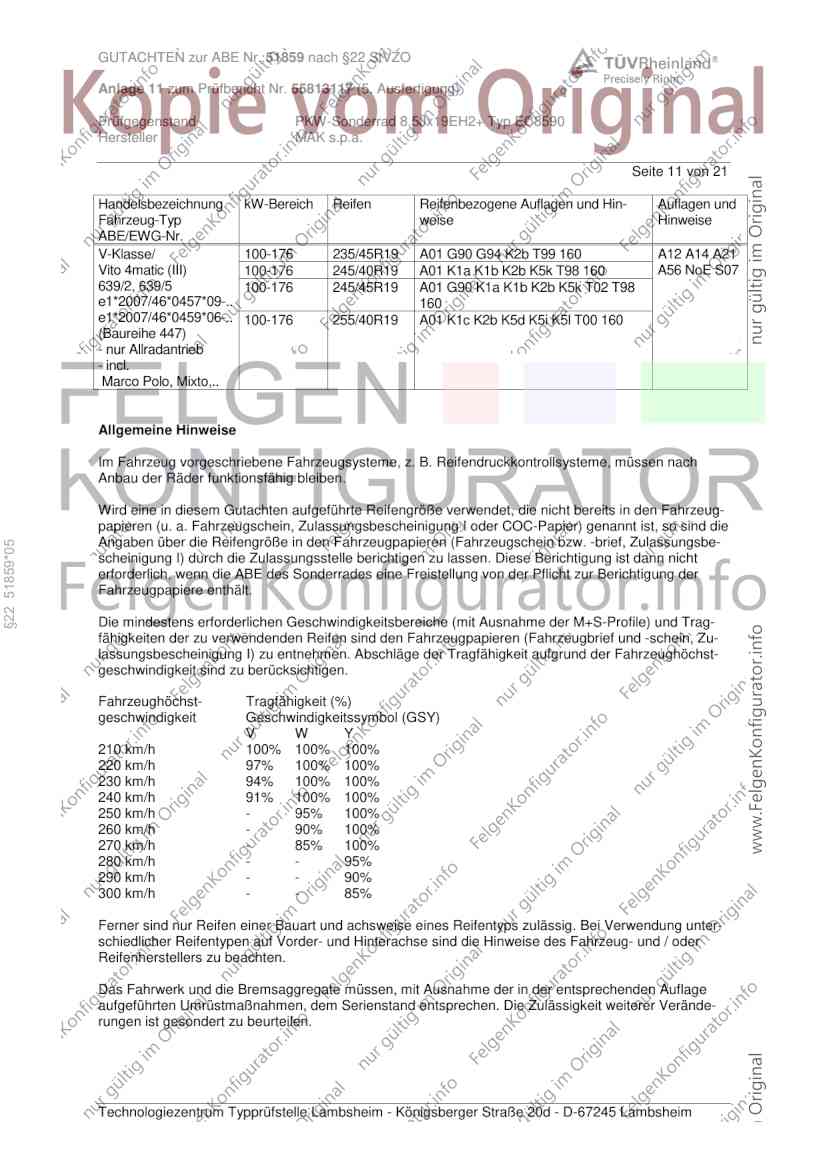

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
V-Klasse/ 100-176 235/45R19 A01 G90 G94 K2b T99 160 A12 A14 A21
Vito 4matic (III) 100-176 245/40R19 A01 K1a K1b K2b K5k T98 160 A56 NoE S07
639/2, 639/5 100-176 245/45R19 A01 G90 K1a K1b K2b K5k T02 T98
e1*2007/46*0457*09-.. 160
e1*2007/46*0459*06-.. 100-176 255/40R19 A01 K1c K2b K5d K5i K5l T00 160
(Baureihe 447)
- nur Allradantrieb
- incl.
Marco Polo, Mixto,..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
§22 51859*05
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.

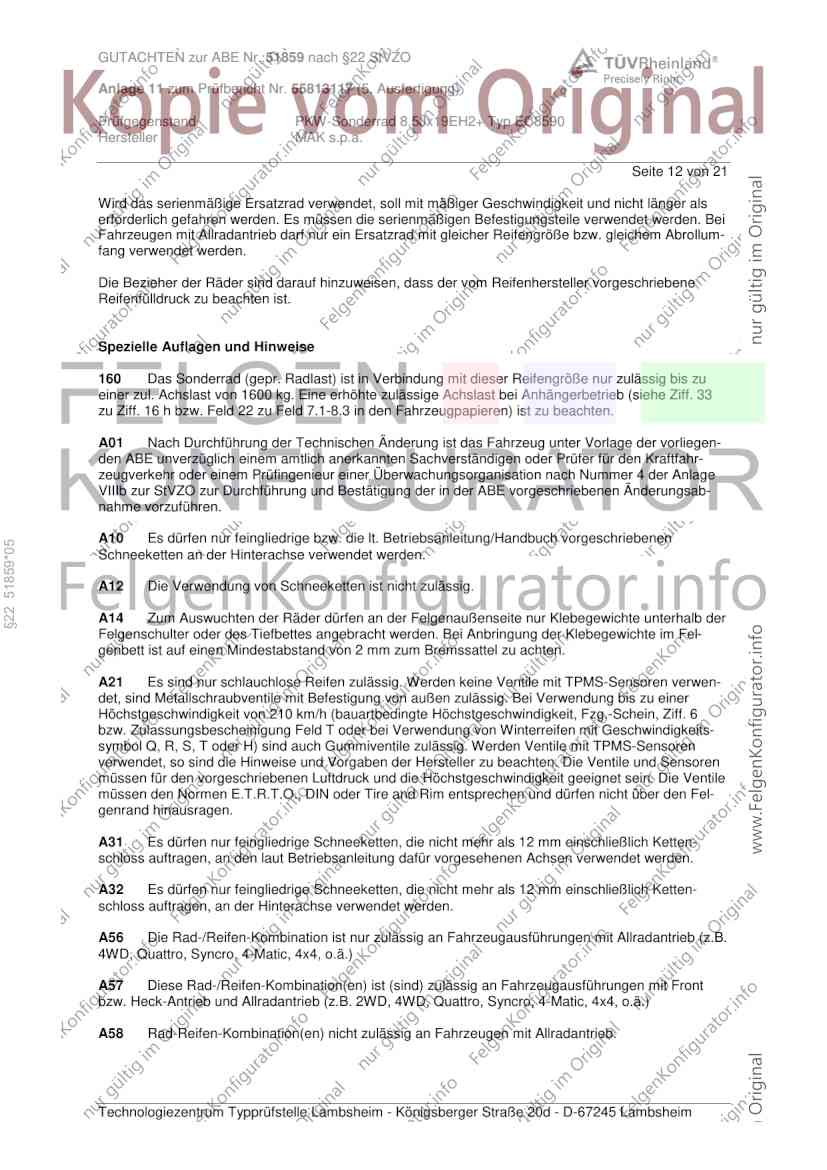

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 12 von 21
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
§22 51859*05
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.

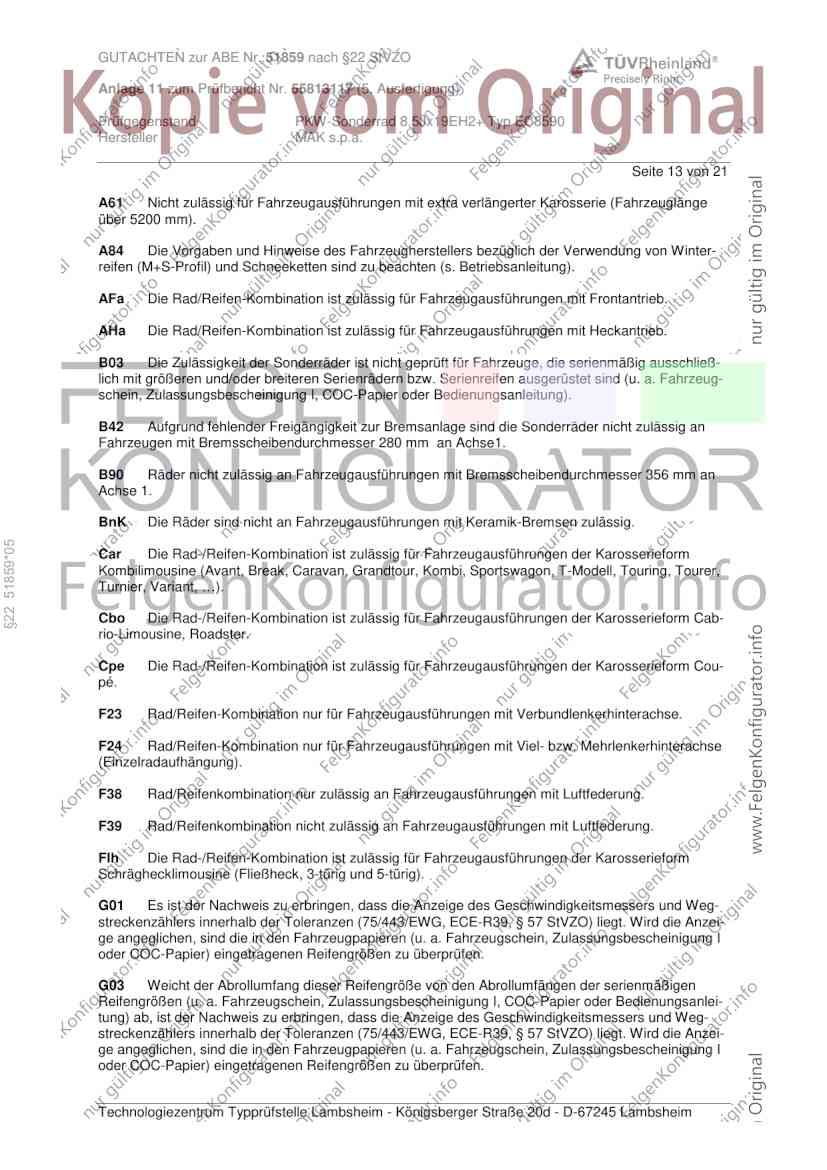

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 13 von 21
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B42 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 280 mm an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
§22 51859*05
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 14 von 21

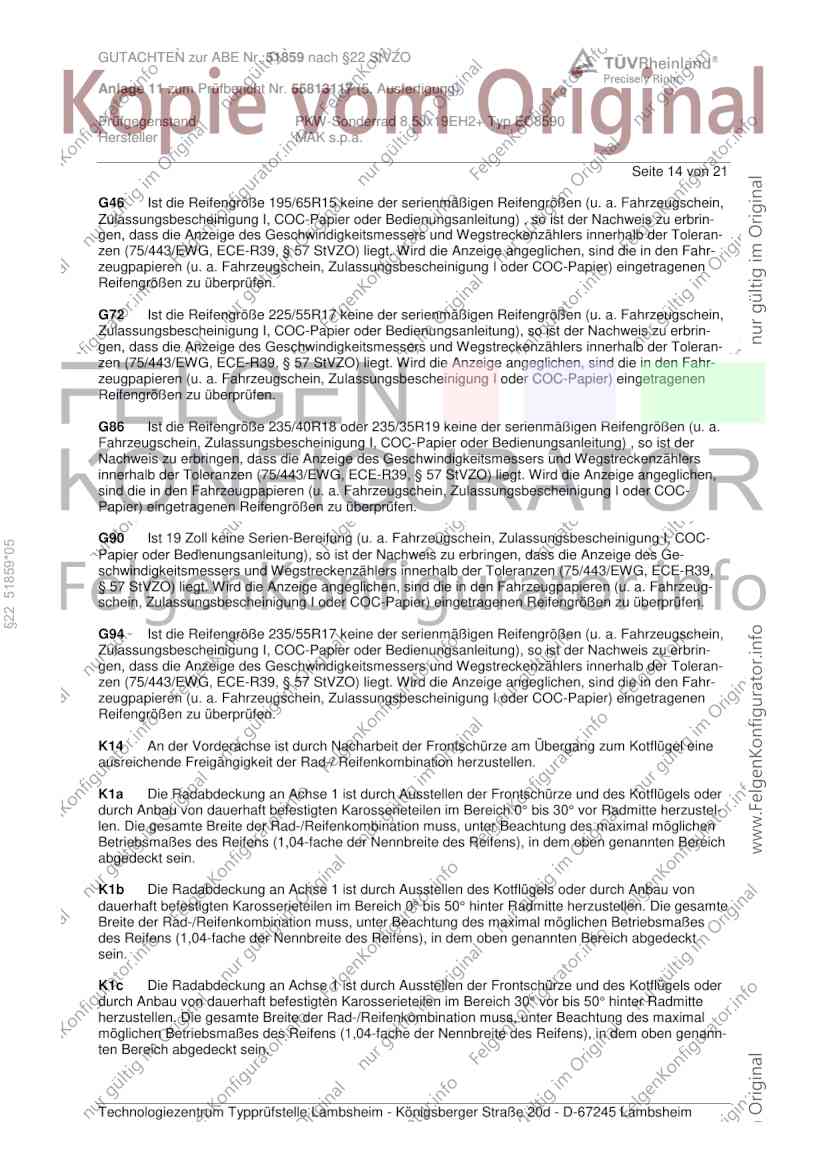

G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
§22 51859*05
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 15 von 21

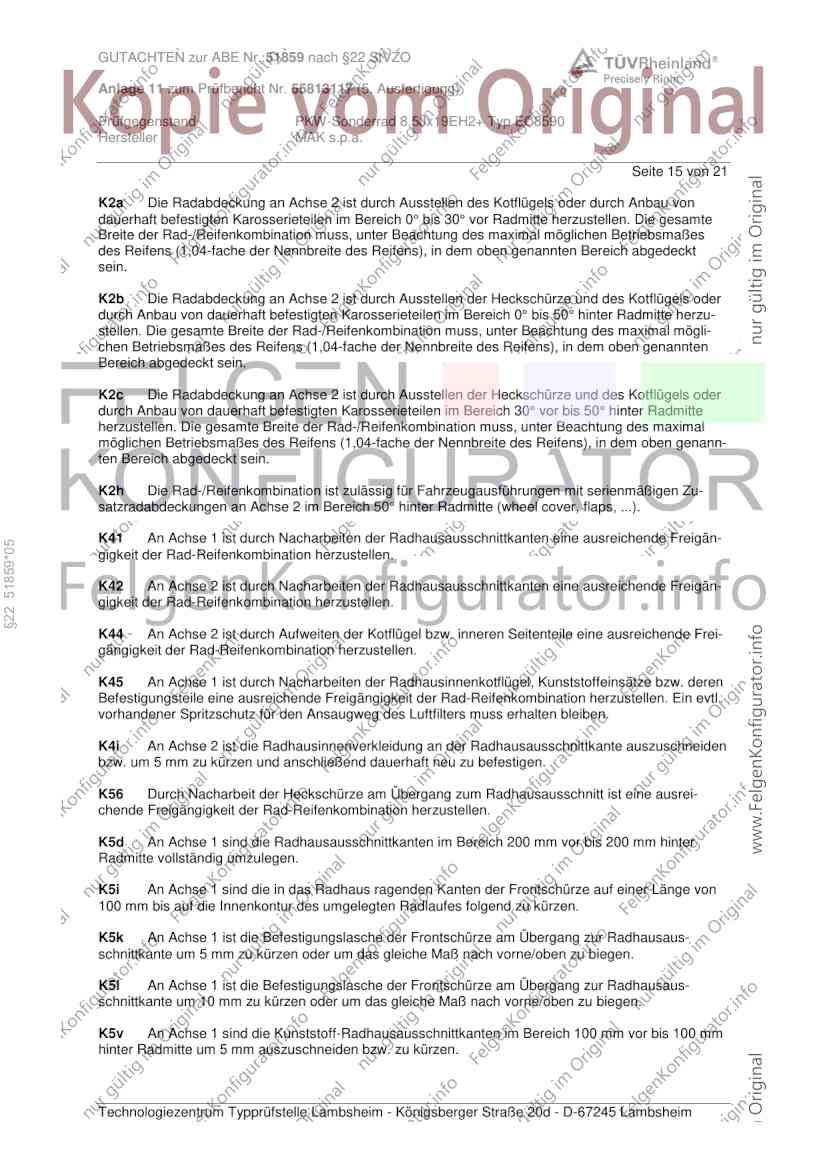

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
§22 51859*05
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

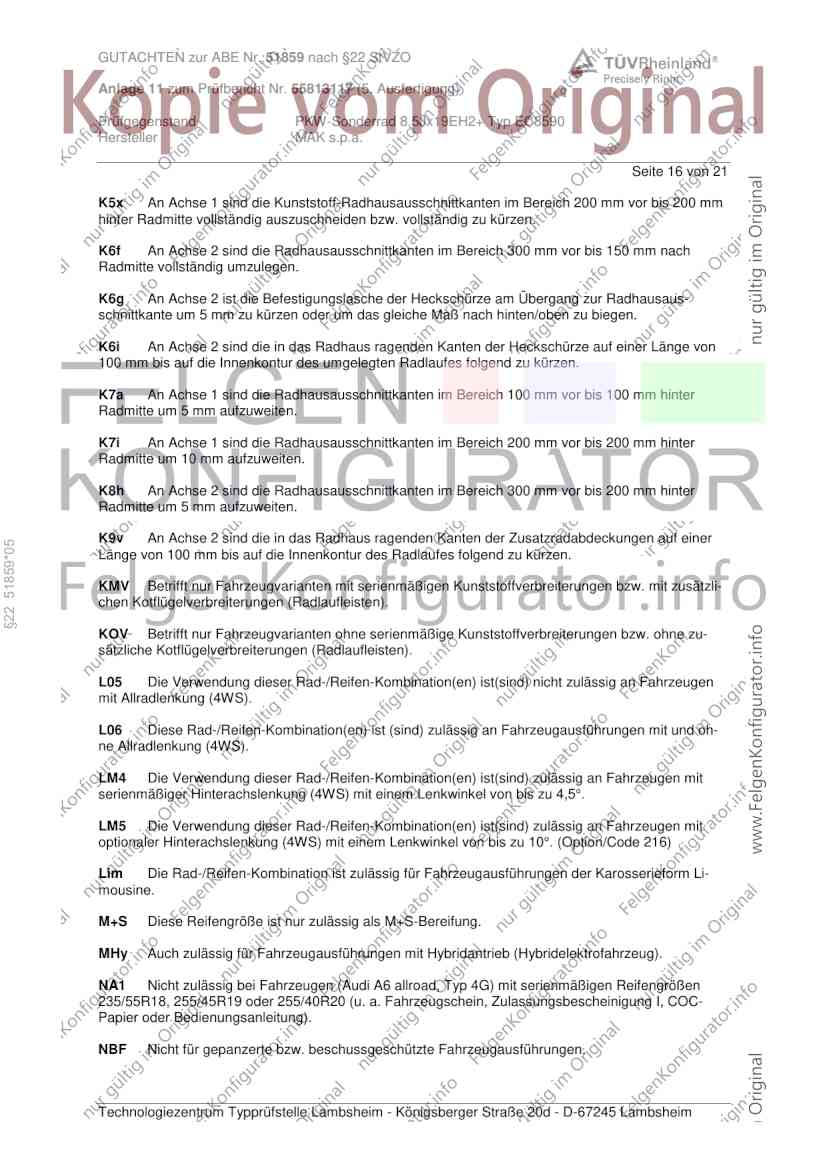

Seite 16 von 21
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
§22 51859*05
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

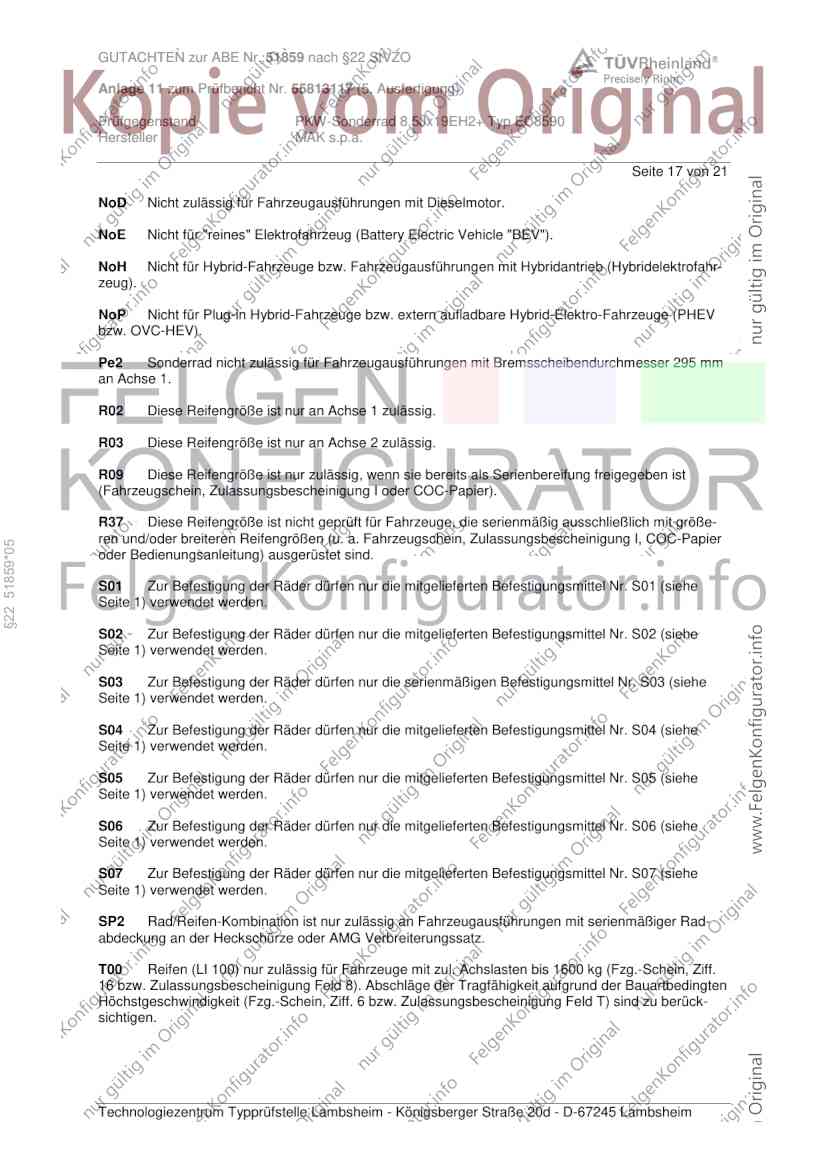

Seite 17 von 21
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Pe2 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 295 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
§22 51859*05
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

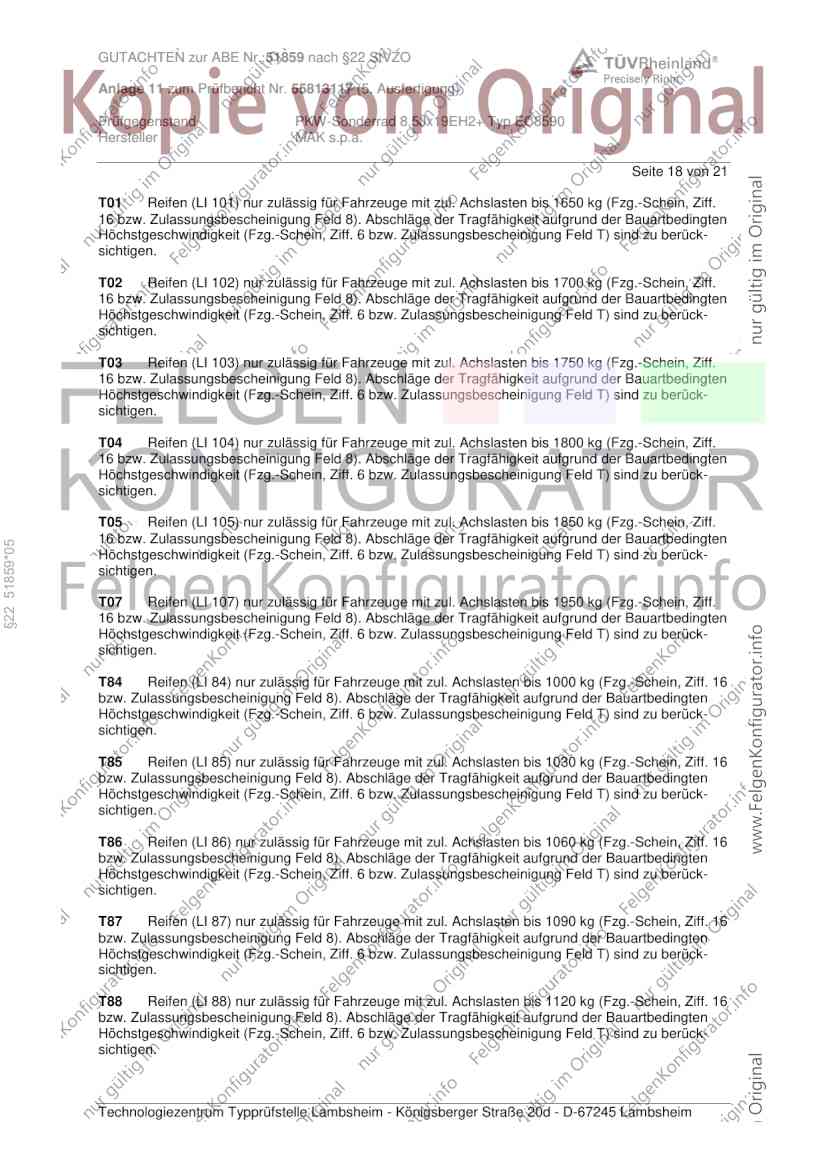

Seite 18 von 21
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51859*05
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.

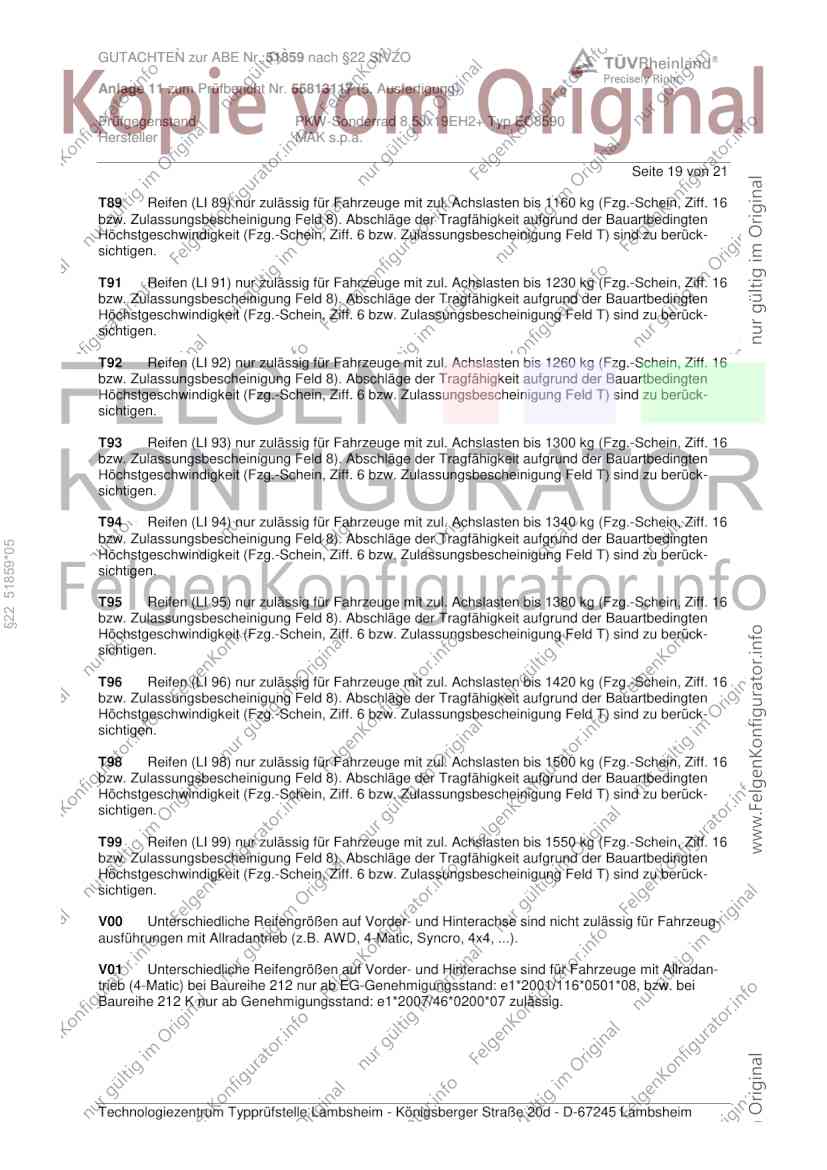

Seite 19 von 21
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51859*05
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 20 von 21
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 51859*05
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X92 Die Verwendung der Sonderräder ist aufgrund fehlender Freigängigkeit zur Bremsanlage
nicht zulässig für Fahrzeugausführungen mit belüfteter Scheibenbremse Durchmesser. 276 mm
an Achse 1.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51859 nach §22 StVZO
Anlage 11 zum Prüfbericht Nr. 55813117 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ EC8590
Hersteller MAK s.p.a.
Seite 21 von 21
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Mai 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Oktober 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§22 51859*05
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Mai 2023
Bohlander 00409430.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8½ J x 19 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 51859*05
special wheels for passenger cars 8½ J x 19 EH2+
Genehmigungsnummer: 51859*05
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
EC8590
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51859*05
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 51859*05
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
12.05.2023
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55813117 (6. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51859*05
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
2, 22, 23, 26, 30 - 31, 34, 36, 45 2. Ausfertigung
1, 8, 15 - 16, 24 - 25, 28, 32, 38 - 44 3. Ausfertigung
12, 27, 29, 35, 37 4. Ausfertigung
3 - 7, 9 - 11, 13 - 14, 17 - 21, 33 5. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§22 51859*05
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51859*05
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 30.05.2023
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 51859*05
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51859*05
Approval No.
Ausgabedatum: 29.03.2018 letztes Änderungsdatum: 30.05.2023
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55813117 (1. Ausfertigung) 21.03.2018
55813117 (2. Ausfertigung) 26.07.2018
55813117 (3. Ausfertigung) 31.07.2019
55813117 (4. Ausfertigung) 14.01.2020
55813117 (5. Ausfertigung) 28.05.2021
§22 51859*05
55813117 (6. Ausfertigung) 12.05.2023
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
EC8590 29.11.2017
EC8590 16.03.2023
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "List of modifications" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51859*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51859
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§22 51859*05
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51859*05
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§22 51859*05
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
