GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 1 von 16
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0112205
Prüfgegenstand PKW-Sonderrad
Modell C26
Typ C26 809
Radgröße 8.0Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C26 809 43 82S CMS 1175/02 / ohne Ring 5/112/66,6 43 750 2300
Kennzeichnungen
KBA-Nummer 52777
Herstellerzeichen CMS
Radtyp und Ausführung C26 809 (s.o.)
§22 52777*03
Radgröße 8.0Jx19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serien-Schraube M14x1,5 Kugel D = 28 mm 150 45 Serie
S02 Schraube M14x1,5 Kugel D = 28 mm 180 45 Z100OR
S03 Schraube M14x1,5 Kugel D = 28 mm 160 45 Z100OR
S04 Schraube M14x1,5 Kugel D = 28 mm 120 42 Z85OR
S05 Schraube M14x1,5 Kugel D = 28 mm 130 42 Z85OR
S06 Schraube M14x1,5 Kugel D = 28 mm 150 42 Z85OR
S07 Serien-Schraube M14x1,5 Kugel D = 28 mm 150 45 Serie
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

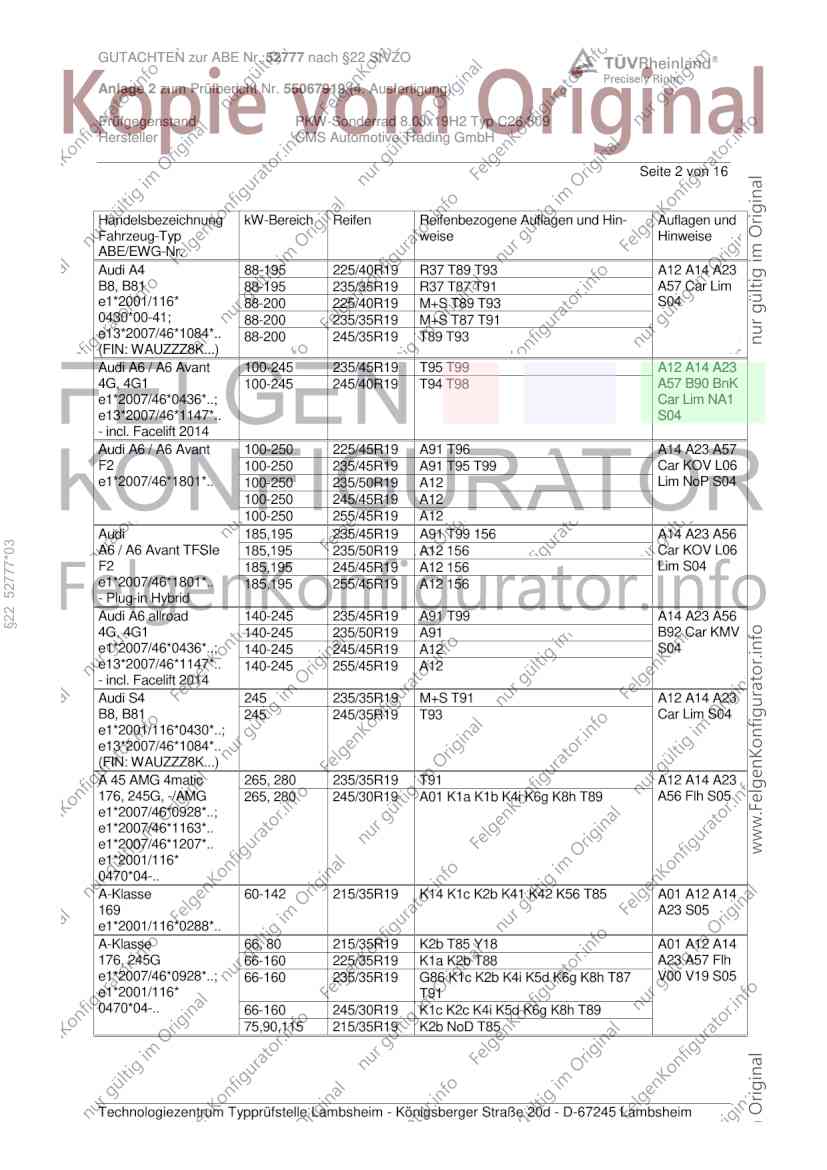

GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A23
B8, B81 88-195 235/35R19 R37 T87 T91 A57 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S04
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A23
4G, 4G1 100-245 245/40R19 T94 T98 A57 B90 BnK
e1*2007/46*0436*..; Car Lim NA1
e13*2007/46*1147*.. S04
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 A14 A23 A57
F2 100-250 235/45R19 A91 T95 T99 Car KOV L06
e1*2007/46*1801*.. 100-250 235/50R19 A12 Lim NoP S04
100-250 245/45R19 A12
100-250 255/45R19 A12
Audi 185,195 235/45R19 A91 T99 156 A14 A23 A56
§22 52777*03
A6 / A6 Avant TFSIe 185,195 235/50R19 A12 156 Car KOV L06
F2 185,195 245/45R19 A12 156 Lim S04
e1*2007/46*1801*.. 185,195 255/45R19 A12 156
- Plug-in Hybrid
Audi A6 allroad 140-245 235/45R19 A91 T99 A14 A23 A56
4G, 4G1 140-245 235/50R19 A91 B92 Car KMV
e1*2007/46*0436*..; 140-245 245/45R19 A12 S04
e13*2007/46*1147*.. 140-245 255/45R19 A12
- incl. Facelift 2014
Audi S4 245 235/35R19 M+S T91 A12 A14 A23
B8, B81 245 245/35R19 T93 Car Lim S04
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A23
176, 245G, -/AMG 265, 280 245/30R19 A01 K1a K1b K4i K6g K8h T89 A56 Flh S05
e1*2007/46*0928*..;
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 60-142 215/35R19 K14 K1c K2b K41 K42 K56 T85 A01 A12 A14
169 A23 S05
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 K2b T85 Y18 A01 A12 A14
176, 245G 66-160 225/35R19 K1a K2b T88 A23 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87 V00 V19 S05
e1*2001/116* T91
0470*04-.. 66-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
75,90,115 215/35R19 K2b NoD T85
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
A-Klasse 70-140 225/35R19 K5d T84 T88 A01 A12 A14
F2A 70-140 225/40R19 K5d K7a A23 A58 F23
e1*2007/46*1829*.. 70-140 235/35R19 K1a K1b K2b K5d K6f K7i T87 T91 Lim NoP V19
70-140 245/35R19 K2b K6f K8h R03 Y85 S05
A-Klasse 110-165 225/35R19 K5d T88 A01 A12 A14
F2A 110-165 225/40R19 K5d K7a A23 A57 F24
e1*2007/46*1829*.. 110-165 235/35R19 K1a K1b K2b K5d K7i T91 Lim NoP V00
110-165 245/35R19 K2b K6d R03 V19 Y85 S05
A-Klasse A 250e 118 225/40R19 K5d K7a A01 A12 A14
F2A 118 235/35R19 K1a K1b K2b K5d K6f K7i T91 A23 A58 F23
e1*2007/46*1829*07-.. 118 245/35R19 K2b K6f K8h R03 Lim V19 Y85
- Plug-in-Hybrid S05
AMG CLA 35 225 225/40R19 M+S A12 A14 A23
F2CLA 225 235/35R19 A01 K5d K7a T91 A56 Lim S05
e1*2007/46*1912*.. 225 245/35R19 A01 K4i K5d K6f K7a K9v
AMG CLA 35 225 225/40R19 M+S A12 A14 A23
Shooting Brake 225 235/35R19 A01 K5d K7a T91 A56 Car S05
F2CLA 225 245/35R19 A01 K4i K5d K6f K7a K9v
e1*2007/46*1912*..
§22 52777*03
AMG GLA 35 225 235/50R19 A12 A14 A23
F2B 225 245/45R19 A56 S05
e1*2007/46*1909*.. 225 255/45R19 A01 K5v
AMG GLB 35 225 235/50R19 A12 A14 A23
F2B 225 245/45R19 A56 S05
e1*2007/46*1909*.. 225 255/45R19 A01 K5v
B-Klasse 70-142 215/35R19 K42 T85 A01 A12 A14
245 70-142 225/35R19 G46 K1a K1b K2b K41 K42 K43 T84 A23 S05
e1*2001/116*0314*.. T88
B-Klasse 66, 80 215/35R19 A58 K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K2b T88 A23 NoE S05
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1a K1b K2b T87 T91
e1*2001/116* 75,90,115 215/35R19 A58 K2b NoD T85
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 K2b K5d T88 A01 A12 A14
F2B 70-165 225/40R19 K2b K5d K7a A23 A57 F24
e1*2007/46*1909*.. 70-165 235/35R19 K1a K2b K5d K6f K7i T87 T91 NoP V00 V19
70-165 245/35R19 K2b K4i K6f R03 S05
B-Klasse 70-140 225/35R19 K2b K4i K5d K6f T88 A01 A12 A14
F2B 70-140 225/40R19 K2b K4i K5d K6f K7a A23 A58 F23
e1*2007/46*1909*.. 70-140 235/35R19 K1a K2b K4i K5d K6f K7i K8h T87 NoP V19 S05
T91
70-140 245/35R19 K2b K4i K6f K8h R03
B-Klasse B 250e 118 225/40R19 K2b K4i K5d K6f K7a A01 A12 A14
F2B 118 235/35R19 K1a K2b K4i K5d K6f K7i K8h T91 A23 A58 F23
e1*2007/46*1909*05-.. 118 245/35R19 K2b K4i K6f K8h R03 V19 S05
- Plug-in-Hybrid
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A23
245G 65 (132) 235/35R19 T91 A58 Flh KMV
e1*2001/116*0470*.. S05
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A23
204, 204K, -/AMG Car Cpe Lim
e1*2001/116* S05
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 A12 A14 A23
204 85-190 235/35R19 T91 A58 Lim NoP
e1*2001/116* 85-190 245/35R19 A01 K1a K1b K2b T89 T93 V19 S05
0431*29-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 120-150 235/35R19 A12 T91 A14 A23 A57
R2CW 120-195 225/40R19 A90 T89 T93 L05 Lim NoE
e1*2018/858*00016*.. 120-195 245/35R19 A01 A12 K2b R03 T89 T93 NoP V19 S06
§22 52777*03
C-Klasse 4matic 125-245 225/40R19 A12 A14 A23
204 125-245 235/35R19 A56 Lim NoP
e1*2001/116* 125-245 245/35R19 A01 K1a K1b K2b V19 S05
0431*29-.. 125-245 245/35R19 K2h R03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 225/40R19 R02 A12 A14 A23
Plug-in-Hybrid 155 225/40R19 M+S R03 T93 A56 Lim V19
204 155 245/35R19 A01 K1a K1b K2b T93 S05
e1*2001/116* 155 245/35R19 K2h R03 T93
0431*53-..
(FIN: W..205...)
C-Klasse 110-190 225/40R19 A12 A14 A23
Coupé / Cabrio 110-190 235/35R19 A58 Cbo Cpe
204 110-190 245/35R19 A01 K1a K1b K2b V19 S05
e1*2001/116* 110-190 245/35R19 K2h R03
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 125-245 225/40R19 A12 A14 A23
Coupé / Cabrio 4matic 125-245 235/35R19 A56 Cbo Cpe
204 125-245 245/35R19 A01 K1a K1b K2b V19 S05
e1*2001/116* 125-245 245/35R19 K2h R03
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 143, 155 225/40R19 R02 A12 A14 A23
Plug-in-Hybrid 143, 155 225/40R19 M+S R03 T93 A58 Lim V19
204 143, 155 245/35R19 A01 K1a K1b K2b T93 S05
e1*2001/116* 143, 155 245/35R19 K2h R03 T93
0431*35-..
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-190 225/40R19 T89 T93 A12 A14 A23
204K 85-190 235/35R19 T91 A58 Car NoP
e1*2001/116* 85-190 245/35R19 A01 K1a K1b K2b T89 T93 V19 S05
0457*25-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 A90 T93 A14 A23 A57
R2CS 120-150 235/35R19 A12 T91 Car KOV L05
e1*2018/858*00017*.. 120-150 245/35R19 A01 A12 K2b R03 T93 NoE NoP V19
S06
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A14 A23
4matic 125-245 235/35R19 T91 A56 Car NoP
204K 125-245 245/35R19 A01 K1a K1b K2b T93 V19 S05
e1*2001/116* 125-245 245/35R19 K2h R03 T93
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A23
245G, -/AMG 265, 280 245/30R19 A01 K1a K1b K4i K6g K8h T89 A56 Lim S05
§22 52777*03
e1*2007/46*1207*..;
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A23
245G, -/AMG 265, 280 245/30R19 A01 K1a K1b K4i K6g K8h T89 A56 Car S05
e1*2007/46*1207*..;
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K2b T85 Y16 A01 A12 A14
117, 245G 80,90,115 215/35R19 K2b NoD T85 A23 A57 Lim
e1*2007/46*1007*..; 80-160 225/35R19 K1a K1b K2b T84 T88 V00 V19 S05
e1*2001/116* 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87
0470*04-.. T91
80-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A14
F2CLA 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A23 A57 F24
e1*2007/46*1912*.. 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i Lim NoP V00
V19 S05
CLA-Klasse CLA 250e 118 225/40R19 K5d K7a T93 A01 A12 A14
F2CLA 118 235/35R19 K1a K1b K5d K7i T91 A23 A58 Car
e1*2007/46*1912*.. 118 245/35R19 K1a K1b K2b K4i K5d K6f K7i T93 F23 V19 S05
- Shooting Brake
- Plug-in-Hybrid
CLA-Klasse CLA 250e 118 225/40R19 K5d K7a T93 A01 A12 A14
F2CLA 118 235/35R19 K1a K1b K5d K7i T91 A23 A58 F23
e1*2007/46*1912*.. 118 245/35R19 K1a K1b K2b K4i K5d K6f K7i T93 Lim V19 S05
- Plug-in-Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH

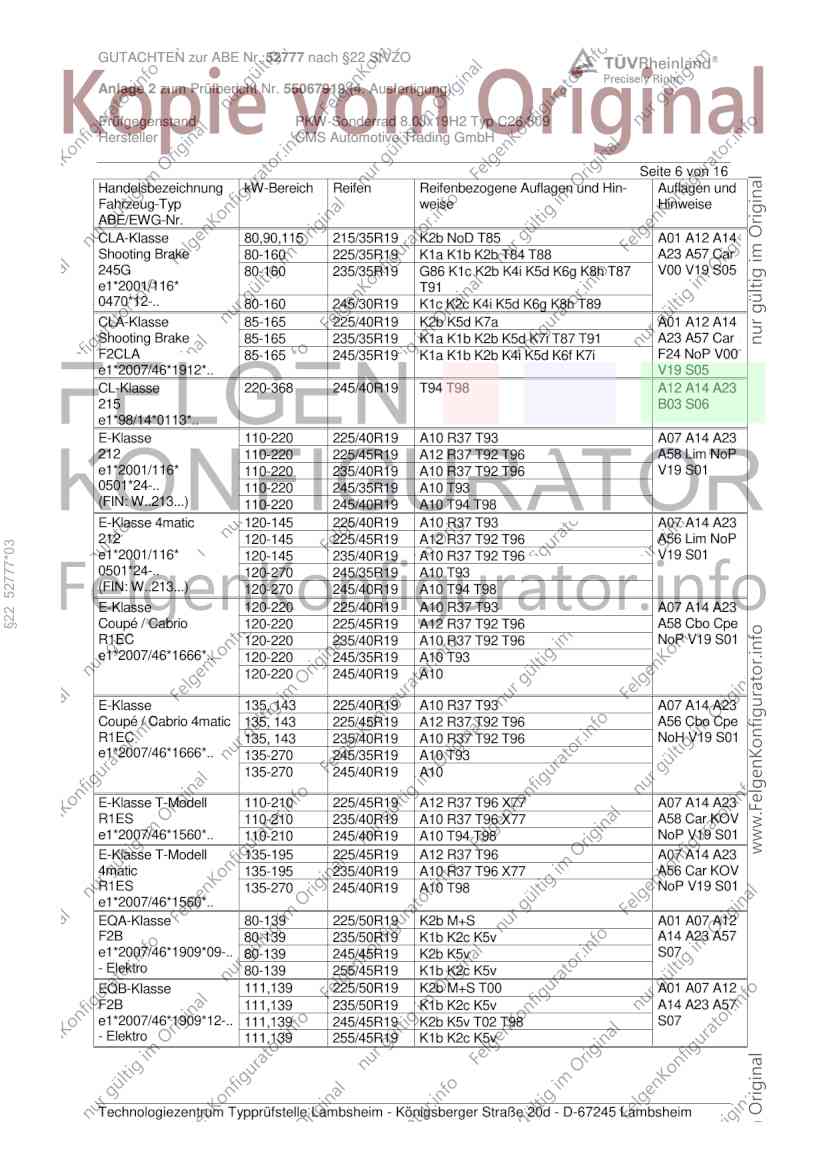

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80,90,115 215/35R19 K2b NoD T85 A01 A12 A14
Shooting Brake 80-160 225/35R19 K1a K1b K2b T84 T88 A23 A57 Car
245G 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h T87 V00 V19 S05
e1*2001/116* T91
0470*12-.. 80-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A14
Shooting Brake 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A23 A57 Car
F2CLA 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i F24 NoP V00
e1*2007/46*1912*.. V19 S05
CL-Klasse 220-368 245/40R19 T94 T98 A12 A14 A23
215 B03 S06
e1*98/14*0113*..
E-Klasse 110-220 225/40R19 A10 R37 T93 A07 A14 A23
212 110-220 225/45R19 A12 R37 T92 T96 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 V19 S01
0501*24-.. 110-220 245/35R19 A10 T93
(FIN: W..213...) 110-220 245/40R19 A10 T94 T98
E-Klasse 4matic 120-145 225/40R19 A10 R37 T93 A07 A14 A23
212 120-145 225/45R19 A12 R37 T92 T96 A56 Lim NoP
§22 52777*03
e1*2001/116* 120-145 235/40R19 A10 R37 T92 T96 V19 S01
0501*24-.. 120-270 245/35R19 A10 T93
(FIN: W..213...) 120-270 245/40R19 A10 T94 T98
E-Klasse 120-220 225/40R19 A10 R37 T93 A07 A14 A23
Coupé / Cabrio 120-220 225/45R19 A12 R37 T92 T96 A58 Cbo Cpe
R1EC 120-220 235/40R19 A10 R37 T92 T96 NoP V19 S01
e1*2007/46*1666*.. 120-220 245/35R19 A10 T93
120-220 245/40R19 A10
E-Klasse 135, 143 225/40R19 A10 R37 T93 A07 A14 A23
Coupé / Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 A56 Cbo Cpe
R1EC 135, 143 235/40R19 A10 R37 T92 T96 NoH V19 S01
e1*2007/46*1666*.. 135-270 245/35R19 A10 T93
135-270 245/40R19 A10
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 A07 A14 A23
R1ES 110-210 235/40R19 A10 R37 T96 X77 A58 Car KOV
e1*2007/46*1560*.. 110-210 245/40R19 A10 T94 T98 NoP V19 S01
E-Klasse T-Modell 135-195 225/45R19 A12 R37 T96 A07 A14 A23
4matic 135-195 235/40R19 A10 R37 T96 X77 A56 Car KOV
R1ES 135-270 245/40R19 A10 T98 NoP V19 S01
e1*2007/46*1560*..
EQA-Klasse 80-139 225/50R19 K2b M+S A01 A07 A12
F2B 80-139 235/50R19 K1b K2c K5v A14 A23 A57
e1*2007/46*1909*09-.. 80-139 245/45R19 K2b K5v S07
- Elektro 80-139 255/45R19 K1b K2c K5v
EQB-Klasse 111,139 225/50R19 K2b M+S T00 A01 A07 A12
F2B 111,139 235/50R19 K1b K2c K5v A14 A23 A57
e1*2007/46*1909*12-.. 111,139 245/45R19 K2b K5v T02 T98 S07
- Elektro 111,139 255/45R19 K1b K2c K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLA 250e 118 225/50R19 M+S A12 A14 A23
F2B 118 225/50R19 R37 A58 F23 NoE
e1*2007/46*1909*08-.. 118 235/50R19 A01 K1b K2b K5v S05
- Plug-in Hybrid 118 245/45R19 A01 K5v
118 255/45R19 A01 K1b K2b K5v
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A23
245G, -/AMG 265, 280 235/40R19 A56 S05
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A14 A23
245G 80-155 235/40R19 A57 Flh S05
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLA-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A14
F2B 85-165 225/50R19 K1b K2b M+S A23 A57 NoE
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v NoP S05
85-165 245/45R19 K1b K2b K5v
§22 52777*03
85-165 255/45R19 K1c K2c K5v
GLB-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A14
F2B 85-165 225/50R19 K1b K2b M+S A23 A57 NoE
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v NoP S05
85-165 245/45R19 K1b K2b K5v
85-165 255/45R19 K1c K2c K5v
S-Klasse 145-368 245/40R19 T94 T98 A12 A14 A23
220 A61 B03 NBF
e1*97/27*0099*.. S06
Vito 58-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 A23 S03
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/1 A23 S03
K 393
Vito/Viano 65-190 245/40R19 K1c K2b K41 T98 156 A01 A12 A14
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 K42 T02 T98 156 A23 A57 S02
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
V-Klasse 72-128 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/2 A23 S03
e9*95/54, 98/14,
2001/116*0020*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 100-176 235/45R19 G90 G94 K2b T99 156 A01 A12 A14
639/2, 639/4 100-176 245/40R19 K1a K1b K2b K5k T98 156 A23 A58 AHa
e1*2007/46* 100-176 245/45R19 G90 K1a K1b K2b K5k T02 T98 156 NoE S02
0457*09-..
0458*08-..
(FIN: W..447...)
nur Heckantrieb
- incl.
Marco Polo, Mixto,..
V-Klasse/Vito 65-100 235/45R19 G90 K2b T99 156 A01 A12 A14
639/2, 639/4 65-100 245/40R19 K1a K1b K2b K5k T98 156 A23 A58 AFa
e1*2007/46* 65-100 245/45R19 G90 K1a K1b K2b K5k T02 T98 156 NoE S02
0457*09-..;
0458*08-..
(FIN: W..447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-176 235/45R19 G90 G94 K2b T99 156 A01 A12 A14
639/2, 639/5 100-176 245/40R19 K1a K1b K2b K5k T98 156 A23 A56 NoE
§22 52777*03
e1*2007/46* 100-176 245/45R19 G90 K1a K1b K2b K5k T02 T98 156 S02
0457*09-..
0459*06-..
(FIN: W..447...)
nur Allradantrieb
- incl.
Marco Polo, Mixto,..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH

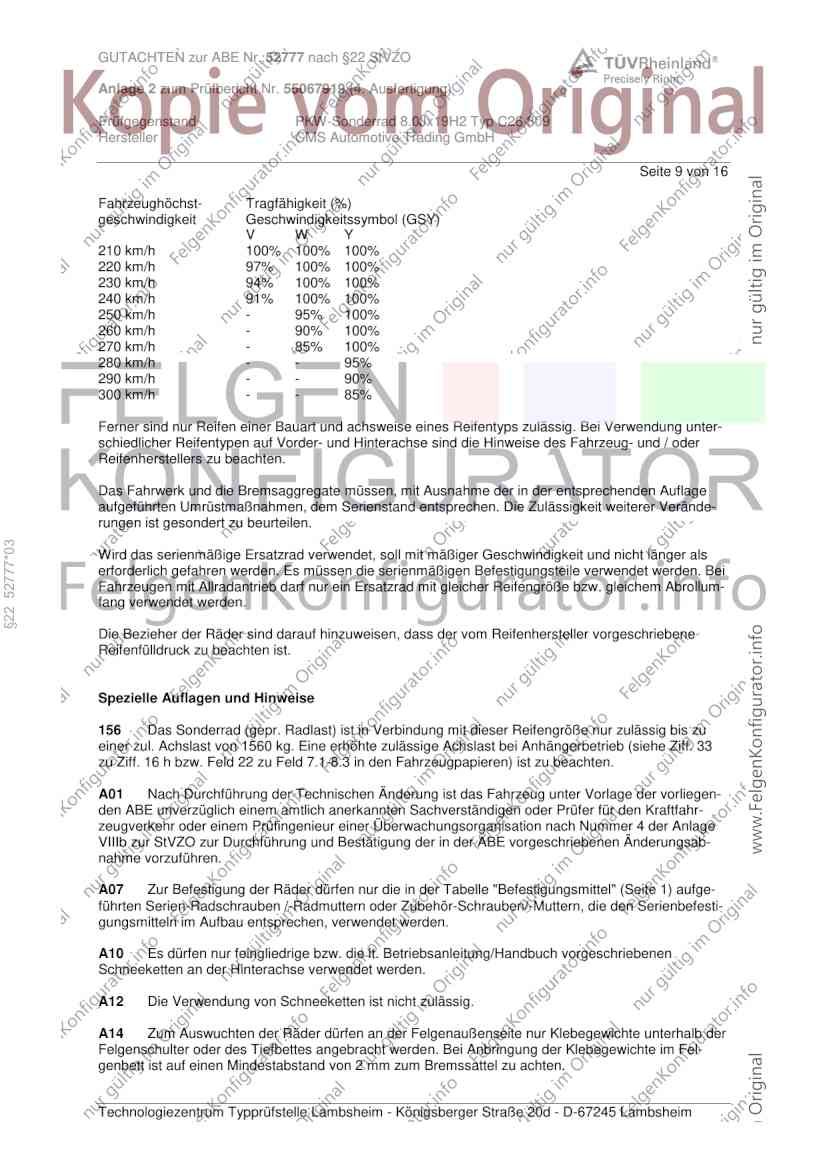

Seite 9 von 16
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
§22 52777*03
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 10 von 16
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entspre-
chen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§22 52777*03
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).

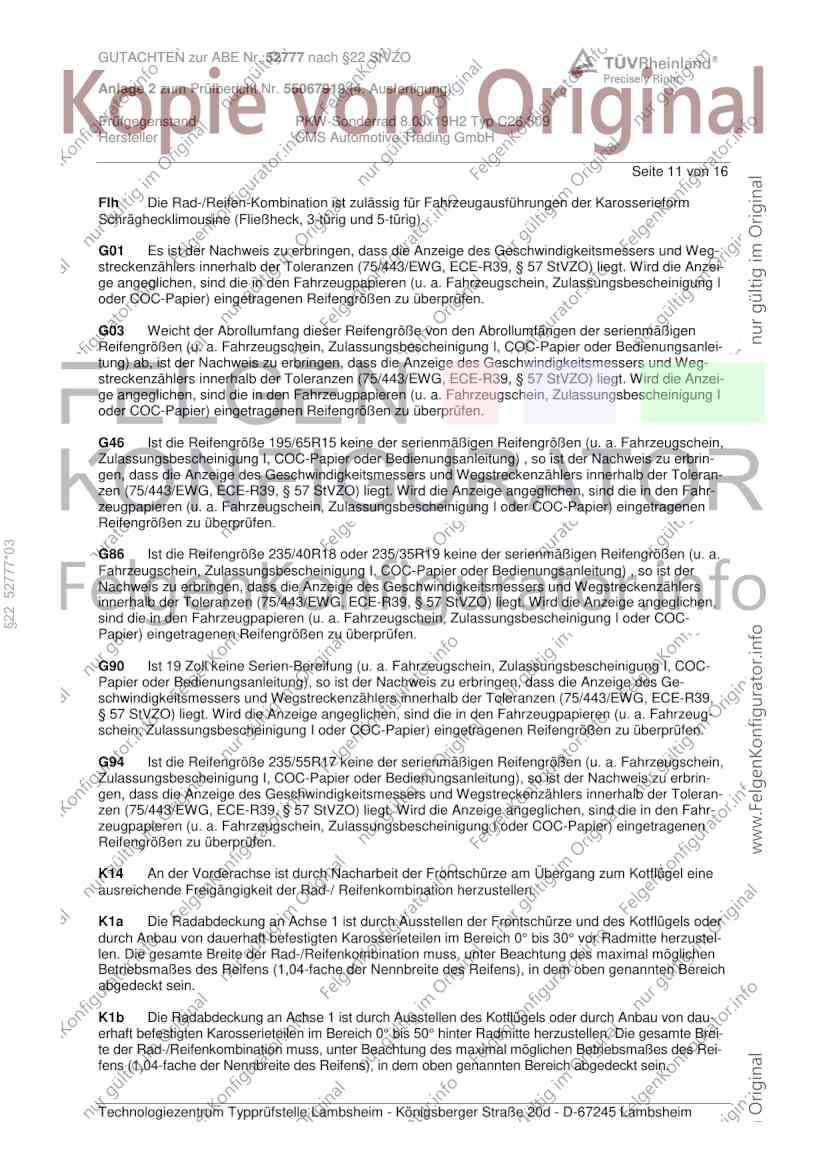

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 11 von 16
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
§22 52777*03
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dau-
erhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Brei-
te der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Rei-
fens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 12 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
§22 52777*03
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.

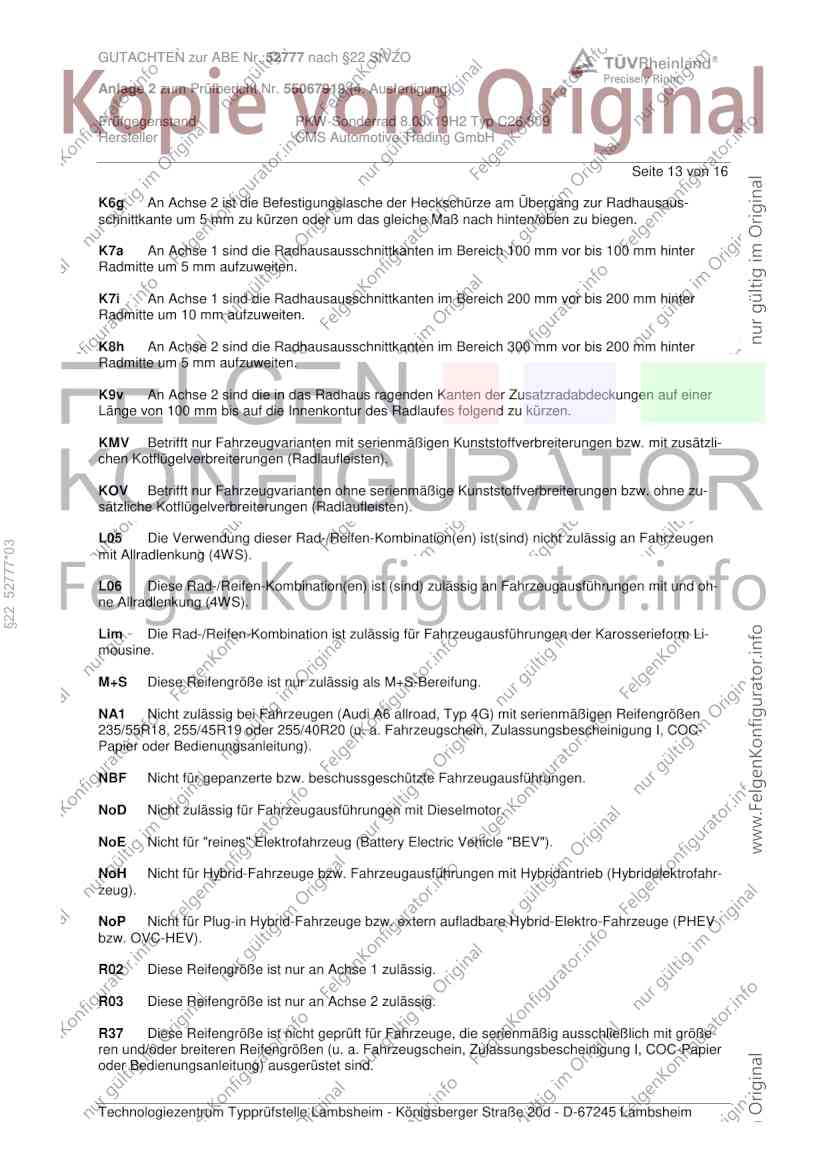

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 13 von 16
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
§22 52777*03
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.

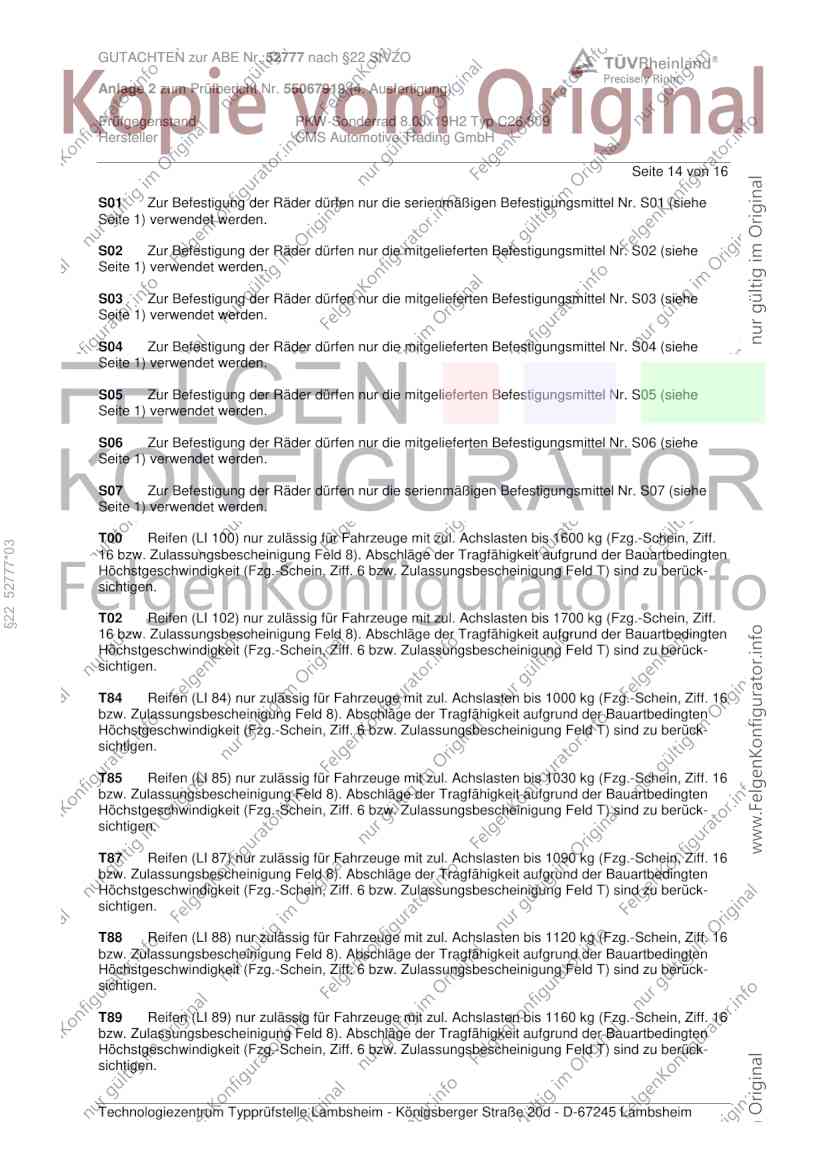

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 14 von 16
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
§22 52777*03
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH
Seite 15 von 16
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 52777*03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52777 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55067919 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19H2 Typ C26 809
Hersteller CMS Automotive Trading GmbH

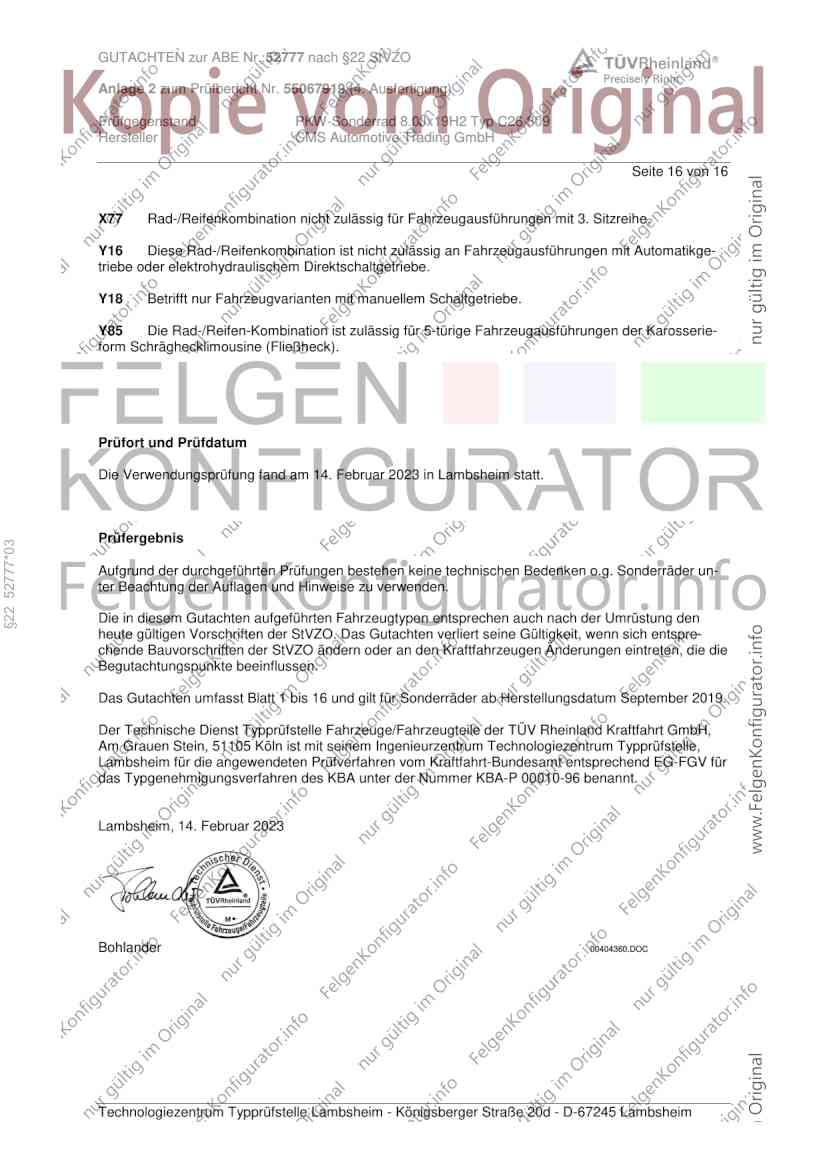

Seite 16 von 16
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Februar 2023 in Lambsheim statt.
Prüfergebnis
§22 52777*03
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum September 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Februar 2023
Bohlander 00404360.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
