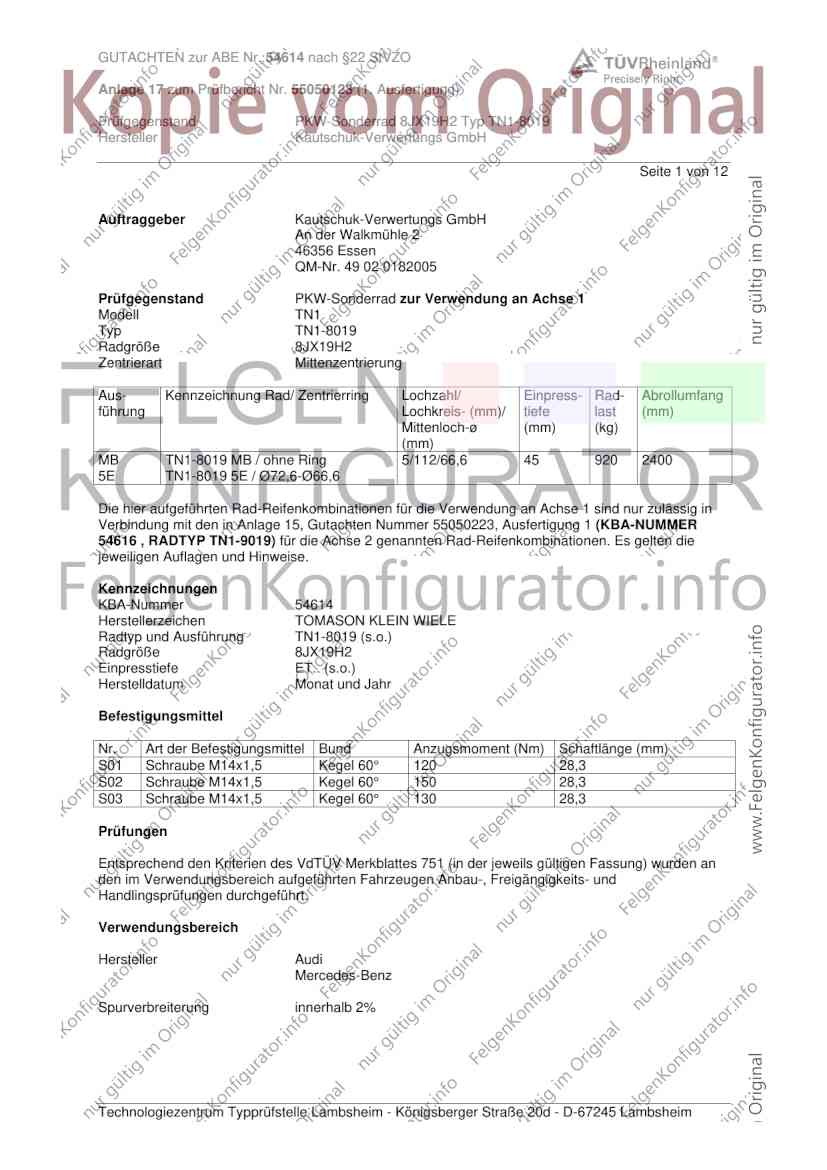

GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 12
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell TN1
Typ TN1-8019
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB TN1-8019 MB / ohne Ring 5/112/66,6 45 920 2400
5E TN1-8019 5E / Ø72,6-Ø66,6
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur zulässig in
Verbindung mit den in Anlage 15, Gutachten Nummer 55050223, Ausfertigung 1 (KBA-NUMMER
54616 , RADTYP TN1-9019) für die Achse 2 genannten Rad-Reifenkombinationen. Es gelten die
jeweiligen Auflagen und Hinweise.
Kennzeichnungen
KBA-Nummer 54614
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN1-8019 (s.o.)
Radgröße 8JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 150 28,3
S03 Schraube M14x1,5 Kegel 60° 130 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R02 R37 T89 T93 A12 A14 A16
B8, B81 88-195 235/35R19 R02 R37 T87 T91 A18 A57 Car
e1*2001/116* 88-200 245/35R19 R02 T89 T93 Lim V19 VA1
0430*00-41; S01
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-200 235/45R19 A39 R02 T95 T99 A14 A16 A18
4G, 4G1 100-200 245/40R19 A12 R02 T94 T98 A57 B90 BnK
e1*2007/46*0436*..; Car Lim NA1
e13*2007/46*1147*.. V00 V19 VA1
- incl. Facelift 2014 S01
Audi S4 245 245/35R19 R02 T93 A12 A14 A16
B8, B81 A18 Car Lim
e1*2001/116*0430*..; VA1 S01
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
C 63 AMG 336-373 235/35R19 R02 R35 T91 A01 A12 A14
204, 204K, -/AMG A16 A18 Car
e1*2001/116* Cpe Lim R21
0431*00-32, V19 VA1 S03
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-225 225/35R19 R02 T88 A12 A14 A16
204 88-225 235/35R19 R02 T87 T91 A18 Cpe Lim
e1*2001/116*0431*.. 88-225 245/30R19 A01 K1a K1b K41 R02 T89 V19 VA1 S03
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 R02 A12 A14 A16
204 85-190 235/35R19 A01 R02 A18 A58 Lim
e1*2001/116* 85-190 245/35R19 R02 NoP V19 VA1
0431*29-.. S03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 120-195 225/40R19 R02 T89 T93 A12 A14 A16
R2CW A18 A57 L05
e1*2018/858*00016*.. Lim NoE NoP
V19 Vn2 VA1
S02
C-Klasse 4matic 125-245 225/40R19 R02 A12 A14 A16
204 125-245 235/35R19 A01 R02 A18 A56 Lim
e1*2001/116* NoP V19 VA1
0431*29-.. S03
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 155 225/40R19 R02 A12 A14 A16
PHEV 155 235/35R19 A01 R02 T91 A18 A56 Lim
204 V19 VA1 S03
e1*2001/116*
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/40R19 R02 A12 A14 A16
Cabrio 110-190 235/35R19 A01 R02 A18 A58 Cbo
204 110-190 245/35R19 R02 Cpe V19 VA1
e1*2001/116* S03
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/40R19 R02 A12 A14 A16
Cabrio 4matic 125-245 235/35R19 A01 R02 A18 A56 Cbo
204 Cpe V19 VA1
e1*2001/116* S03
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse PHEV 143, 155 225/40R19 R02 A12 A14 A16
204 143, 155 235/35R19 A01 R02 T91 A18 A58 Lim
e1*2001/116* 143, 155 245/35R19 R02 V19 VA1 S03
0431*35-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/40R19 R02 A12 A14 A16
204K 85-190 235/35R19 A01 R02 T87 T91 A18 A58 Car
e1*2001/116* 85-190 245/35R19 R02 NoP V19 VA1
0457*25-.. S03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 115, 135 245/30R19 A01 K1a K1b K41 R02 A12 A14 A16
204K 88-225 225/35R19 R02 T84 T88 A18 Car V19
e1*2001/116*0457*.. 88-225 235/35R19 R02 T87 T91 VA1 S03
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 120-195 225/40R19 R02 T93 A12 A14 A16
R2CS A18 A57 Car
e1*2018/858*00017*.. KOV L05 NoE
NoP V19 VA1
S02
C-Klasse T-Modell 125-245 225/40R19 R02 A12 A14 A16
4matic 125-245 235/35R19 A01 R02 T91 A18 A56 Car
204K NoP V19 VA1
e1*2001/116* S03
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 143, 155 225/40R19 R02 A01 A12 A14
PHEV 143, 155 235/35R19 R02 T91 A16 A18 A58
204K 143, 155 245/35R19 R02 Car V19 VA1
e1*2001/116* S03
0457*41-..
(FIN: W..205...)
- Plug-in Hybrid
E-Klasse 110-220 225/40R19 R02 R37 T93 A12 A14 A16
212 110-220 225/45R19 R02 R37 T92 T96 A18 A58 B60
e1*2001/116* 110-220 235/40R19 R02 R37 T92 T96 Lim NoP V19
0501*24-.. 110-220 245/40R19 R02 T94 T98 VA1 S02
(Baumuster 213)
E-Klasse 100-225 235/35R19 R02 R37 T91 A12 A14 A16
212 100-285 245/35R19 R02 T89 T93 A18 A57 B03
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung V01 V19 VA1
- incl. Facelift 2013 S03
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 R02 R37 T91 A12 A14 A16
212, 212G 100-245 245/35R19 R02 T89 T93 A18 A57 B03
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. V01 V19 VA1
- incl. Facelift 2013 S03
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/40R19 R02 R37 T93 A12 A14 A16
212 120-145 225/45R19 R02 R37 T92 T96 A18 A56 B60
e1*2001/116* 120-145 235/40R19 R02 R37 T92 T96 Lim NoP V19
0501*24-.. 120-145 245/40R19 R02 T94 T98 VA1 S02
(Baumuster 213)
E-Klasse Cabrio 120-285 235/35R19 R02 A12 A14 A16
207 135, 150 245/30R19 R02 T89 A18 A58 Cbo
e1*2001/116*0502*.. F39 V19 VA1
(FIN: WDD207...) S03
E-Klasse Coupé 120-225 225/35R19 R02 R37 A12 A14 A16
207 120-285 235/35R19 R02 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 R02 T89 F39 V19 VA1
(FIN: WDD207...) S03
E-Klasse Coupé / 120-220 225/40R19 R02 R37 T93 A12 A14 A16
Cabrio 120-220 225/45R19 R02 R37 T92 T96 A18 A58 B60
R1EC 120-220 235/40R19 R02 R37 T92 T96 Cbo Cpe NoP
e1*2007/46*1666*.. 120-220 245/35R19 R02 T93 V19 VA1 S02
120-220 245/40R19 R02
E-Klasse Coupé / 135-145 225/40R19 R02 R37 T93 A12 A14 A16
Cabrio 4matic 135-145 225/45R19 R02 R37 T92 T96 A18 A56 B60
R1EC 135-145 235/40R19 R02 R37 T92 T96 Cbo Cpe NoP
e1*2007/46*1666*.. 135-145 245/35R19 R02 T93 V19 Vn2 VA1
135-145 245/40R19 R02 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-225 235/35R19 R02 T91 A01 A12 A14
212 K 100-245 245/35R19 R02 T89 T93 A16 A18 A57
e1*2007/46*0200*.. B03 Car F42
- incl. Facelift 2013 NoH V01 V19
(FIN: WDD212...) X77 VA1 S03
E-Klasse T-Modell 100 - 225 235/35R19 R02 R37 T91 A01 A12 A14
212 K 100 - 285 245/35R19 R02 T89 T93 A16 A18 A57
e1*2007/46*0200*.. B03 Car F38
- mit Luftfederung NoH V01 V19
- incl. Facelift 2013 X77 VA1 S03
(FIN: WDD212...)
E-Klasse T-Modell 110-210 225/45R19 R02 R37 T96 A12 A14 A16
R1ES 110-210 235/40R19 R02 R37 T96 A18 A58 B60
e1*2007/46*1560*.. 110-210 245/40R19 R02 T94 T98 Car KOV NoP
V19 VA1 S02
E-Klasse T-Modell 135-145 225/45R19 R02 R37 T96 A12 A14 A16
4matic 135-145 235/40R19 R02 R37 T96 A18 A56 B60
R1ES 135-145 245/40R19 R02 T98 Car KOV NoP
e1*2007/46*1560*.. V19 VA1 S02
EQE-Klasse 109, 135 235/50R19 A12 R02 T03 A14 A16 A18
E2EQEW 109, 135 245/45R19 A01 A12 R02 T02 A57 B03 L05
e1*2018/858*00036*.. Lim V19 Vn2
-max.Leistung:180, VA1 S02
215, 300 kW
- Elektro
- ohne
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 A12 R02 T03 A14 A16 A18
E2EQEW 109, 135 245/45R19 A01 A12 R02 T02 A57 B03 Lim
e1*2018/858*00036*.. LM4 V19 Vn2
-max.Leistung:180, VA1 S02
215, 300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 R02 T03 A12 A14 A16
E2EQEW A18 A57 B03
e1*2018/858*00036*.. Lim LM5 V19
-max.Leistung:180, Vn2 VA1 S02
215, 300 kW
- Elektro
- max. 10°
Hinterachslenkung
GLK-Klasse 100-225 235/50R19 R02 A12 A14 A16
204X 100-225 245/45R19 R02 A18 V19 VA1
e1*2001/116* 100-225 255/45R19 R02 S02
0480*00-16
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
M-Klasse 140-285 255/50R19 K1b R02 A01 A12 A14
164 A16 A18 F38
e1*2001/116*0315*.. V19 VA1 S02
- mit Luftfederung
M-Klasse 140-285 255/50R19 K1c R02 A01 A12 A14
164 A16 A18 F39
e1*2001/116*0315*.. V19 VA1 S02
- ohne Luftfederung
S-Klasse 145-368 245/40R19 R02 R35 T94 T98 A01 A12 A14
220 A16 A18 A61
e1*97/27*0099*.. NBF V19 VA1
S02
Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur zulässig in
Verbindung mit den in Anlage 15, Gutachten Nummer 55050223, Ausfertigung 1 (KBA-NUMMER
54616 , RADTYP TN1-9019) für die Achse 2 genannten Rad-Reifenkombinationen. Es gelten die
jeweiligen Auflagen und Hinweise.
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 12
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 12

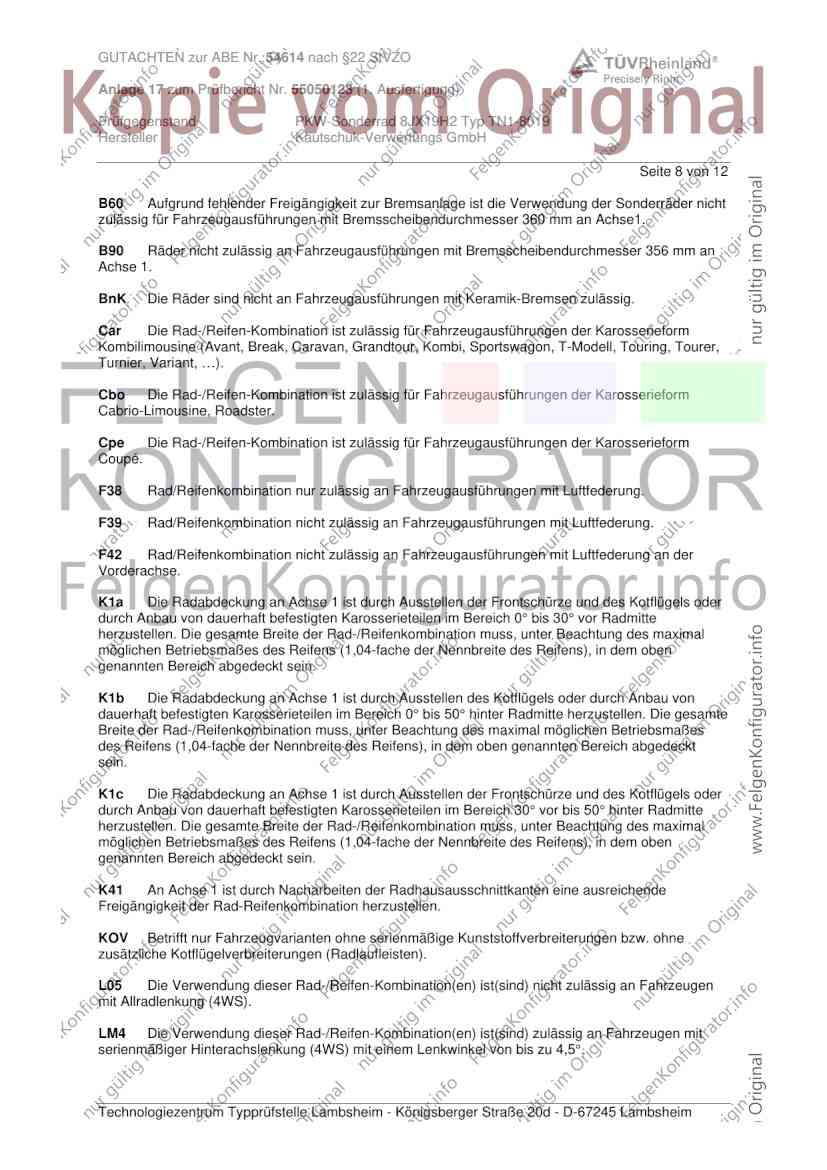

B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 12

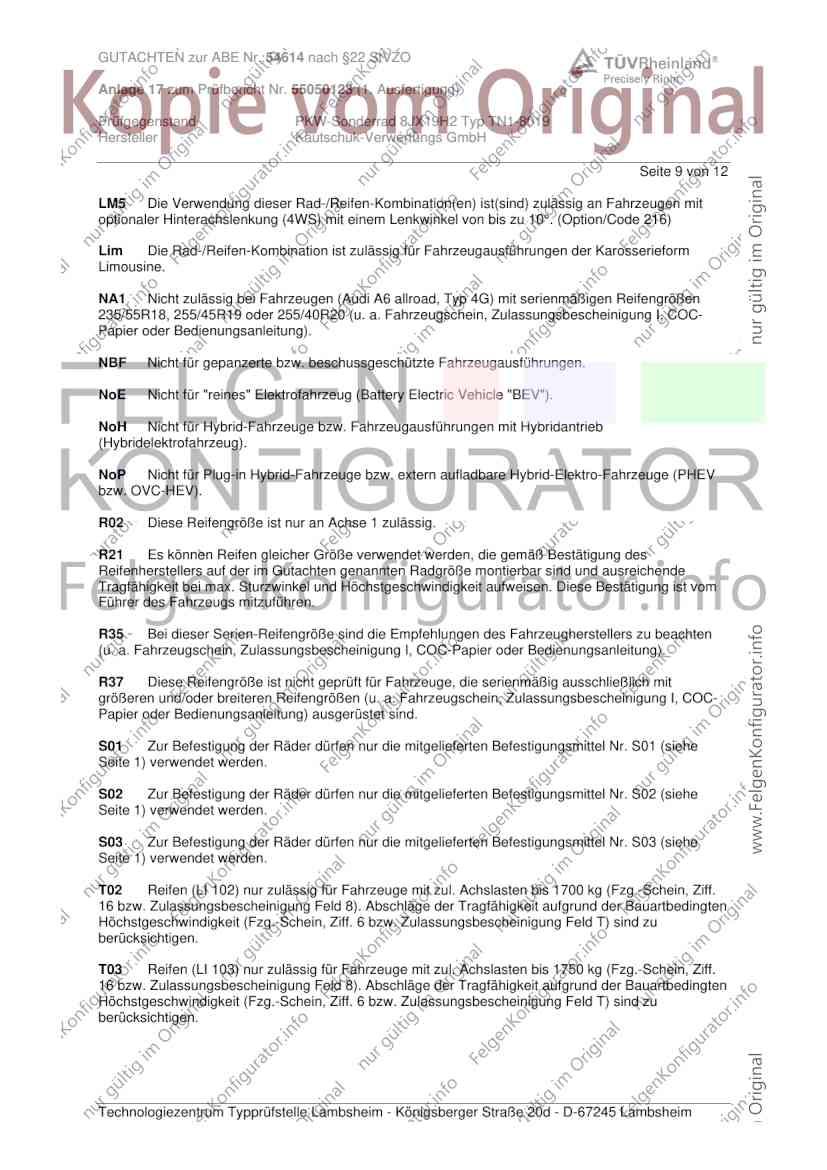

LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 12

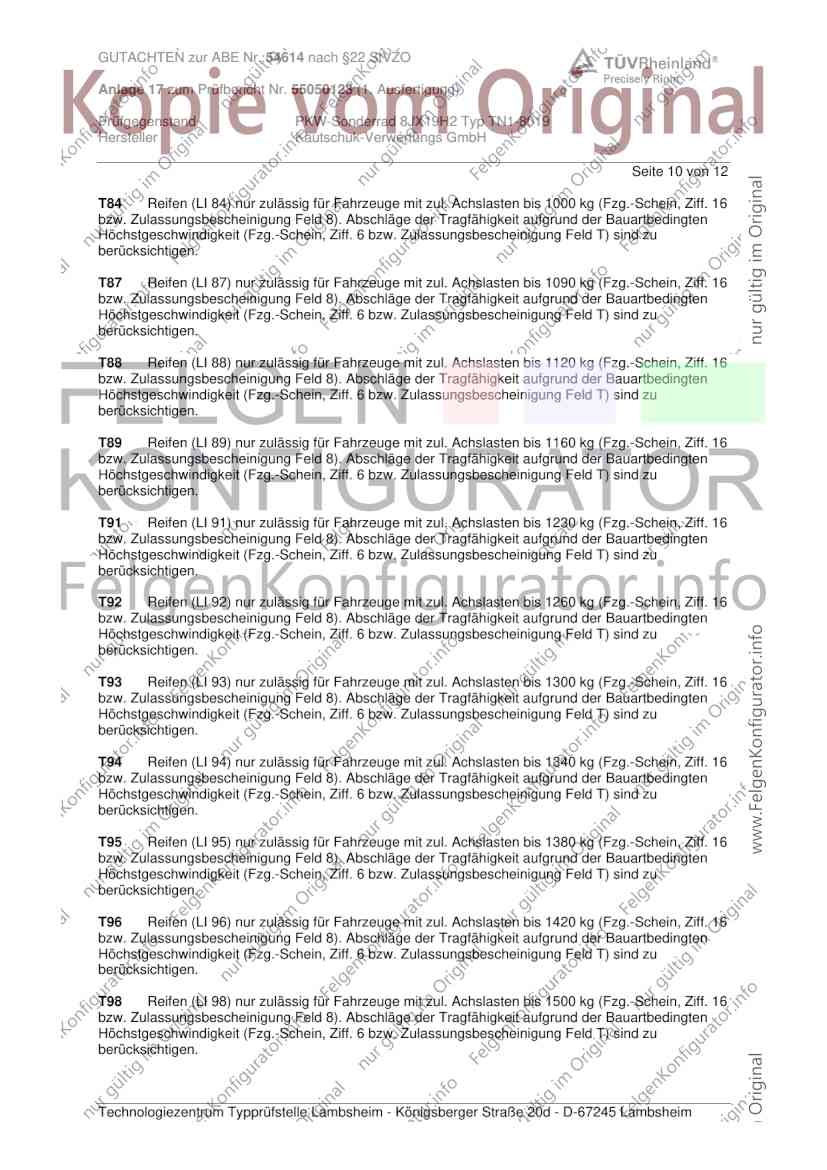

T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

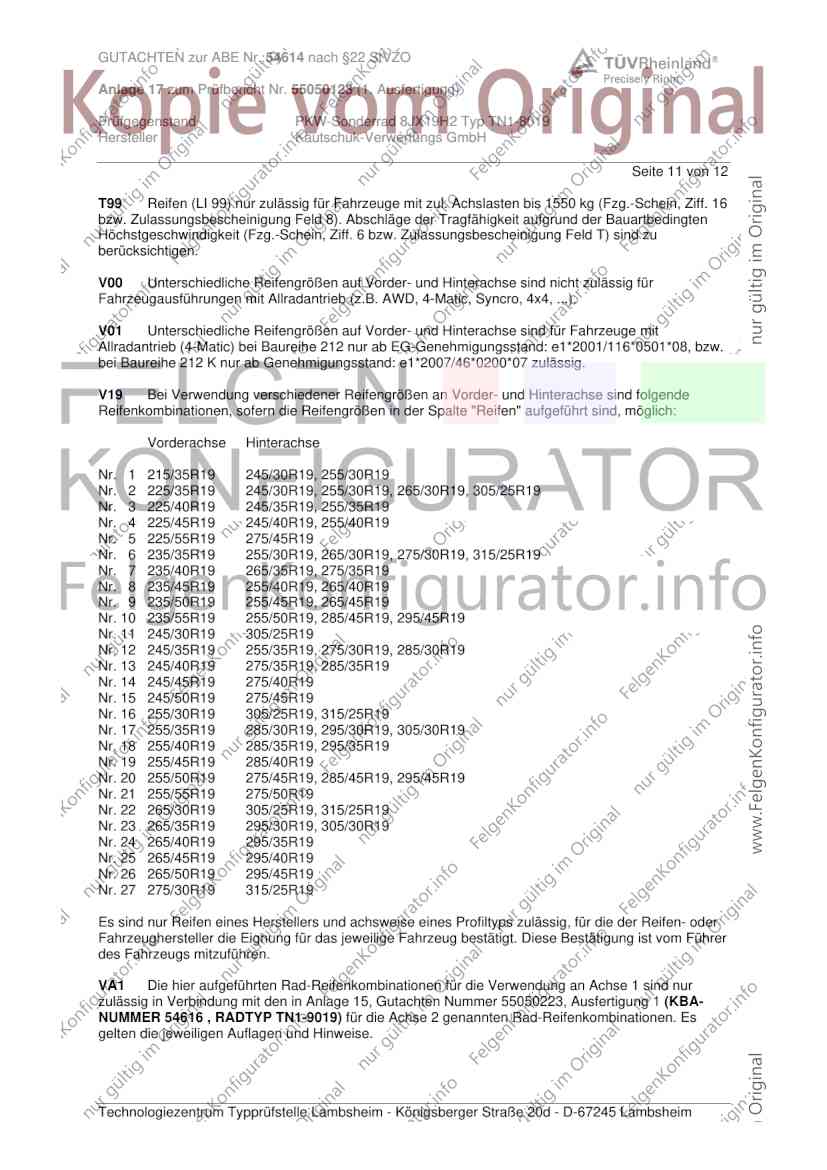

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 12
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit den in Anlage 15, Gutachten Nummer 55050223, Ausfertigung 1 (KBA-
NUMMER 54616 , RADTYP TN1-9019) für die Achse 2 genannten Rad-Reifenkombinationen. Es
gelten die jeweiligen Auflagen und Hinweise.

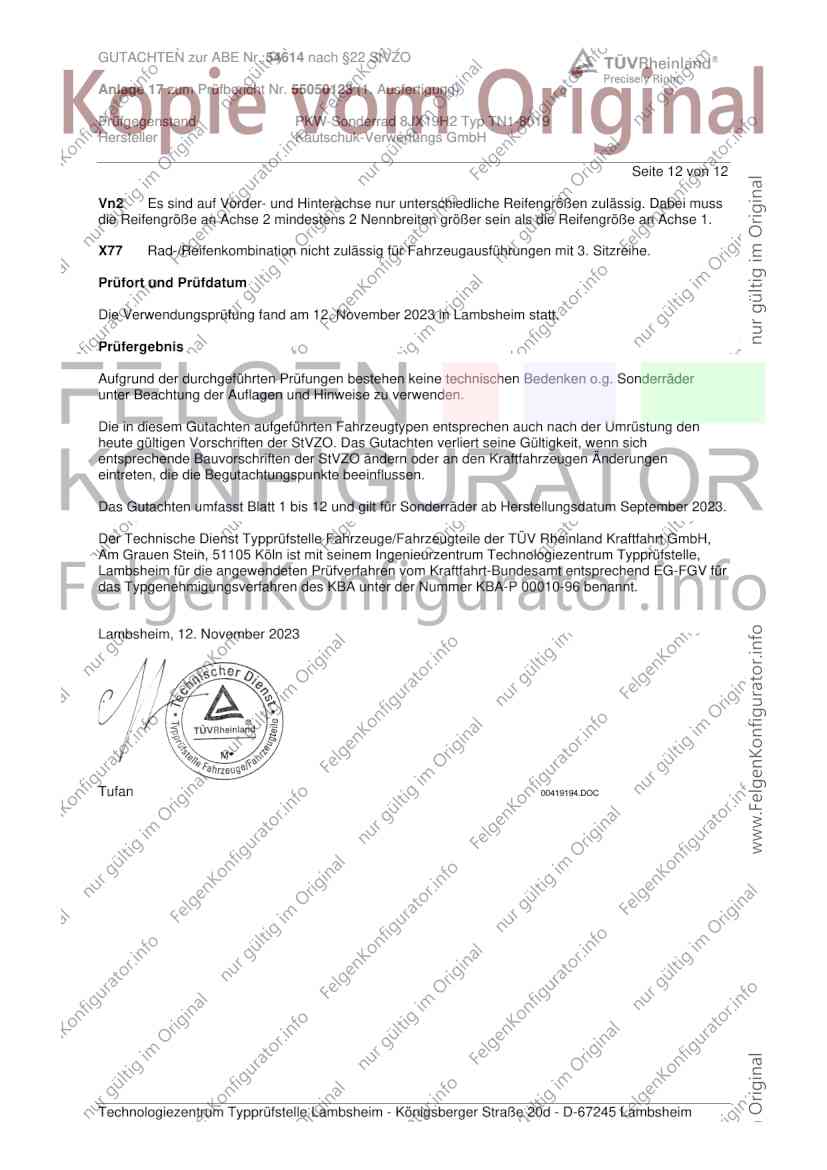

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 17 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 12 von 12
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. November 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. November 2023
Tufan 00419194.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
