GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 17
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell GT5
Typ GT5-9520
Radgröße 9.5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 GT5-9520 D3 / ohne Ring 5/112/66,6 35 900 2350
Kennzeichnungen
KBA-Nummer 55238
Herstellerzeichen TEC
Radtyp und Ausführung GT5-9520 (s.o.)
Radgröße 9.5Jx20H2
§22 55238*00
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M14x1,5 Kegel 60° 150 28
S04 Schraube M14x1,5 Kegel 60° 160 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 90-210 255/30R20 K1c K2c K3a K4i K8n T88 T92 A01 A12 A14
B8, B81 A18 A57 Car
e1*2001/116* Lim S01
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A14
4G, 4G1 100-245 255/35R20 K1a K1b K2b K8b T93 T97 A18 A57 B90
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2b K3a K8b T95 BnK Car Lim
e13*2007/46*1147*.. 100-245 275/30R20 K1c K2c K3a K5d K8n T93 T97 NA1 S01
- incl. Facelift 2014 100-245 275/35R20 K1c K2c K3a K5d K8n
Audi A6 / A6 Avant 100-250 235/40R20 K1a K2b K5c T96 A01 A12 A14
F2 100-250 245/40R20 K1a K2b K5c T95 T99 A18 A57 Car
e1*2007/46*1801*.. 100-250 255/35R20 K1c K2b K5d K7c K8e T93 T97 KOV L06 Lim
100-250 255/40R20 K1c K2b K5d K7c K8e NoP S01
100-250 265/35R20 K1c K2c K5d K7i K8m T95 T99
§22 55238*00
100-250 275/35R20 K1c K2c K5d K7i K8m
Audi A6 / A6 Avant 185,195 245/40R20 Car K1a K2b K5c Lim T99 A01 A12 A14
TFSIe 185,195 255/35R20 K1c K2b K5d K7c K8e Lim T97 A18 A56 KOV
F2 185,195 255/40R20 Car K1c K2b K5d K7c K8e Lim T01 L06 S01
e1*2007/46*1801*.. T97
- Plug-in Hybrid 185,195 265/35R20 Car K1c K2c K5d K7i K8m Lim T99
185,195 275/35R20 Car K1c K2c K5d K7i K8m Lim
Audi A6 allroad 140-245 245/40R20 K5w K6x T99 A01 A12 A14
4G, 4G1 140-245 255/40R20 K5w K6x T01 T97 A18 A56 B92
e1*2007/46*0436*..; 140-245 265/35R20 K1a K1b K2b K3a K5x K6y K8e T99 Car KMV S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-257 255/40R20 K1a K1b K2b K6g K6u K8z A01 A12 A14
F2 A18 A56 L06
e1*2007/46*1801*13-.. NoP S01
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A18
4G, 4G1 140-245 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; 140-245 265/35R20 S01
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 150-368 245/40R20 T99 A12 A14 A18
4H 150-368 255/40R20 A57 B90 BnK
e1*2007/46*0284*.. 150-368 265/40R20 NBF P38 P40
e1*2007/46*0398*.. 150-368 275/35R20 S01
Audi A8 210, 250 245/40R20 T99 A12 A14 A18
F8 210-338 245/40R20 M+S T99 A56 A60 BnK
e1*2007/46*1751*.. 210-338 255/40R20 T01 T97 L06 MHy NBF
210-338 265/40R20 S01
210-338 275/35R20 A01 K2b T02 T98
210-338 275/40R20 A01 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 255/45R20 K1a A01 A12 A14
8R, 8R1, 8R2 A18 S02
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 255/45R20 A12 A14 A18
8R, 8R1, 8R2 KMV S02
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 255/40R20 K1a K1b K2b T01 T97 A01 A12 A14
/Sportback(II) 185,195 255/45R20 K1a K1b K2b A18 A56 S02
FY 185,195 265/40R20 K1c K2b
§22 55238*00
e1*2007/46*1550*12-.. 185,195 265/45R20 K1c K2b
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, - 100-210 255/40R20 K1a K1b K2b A01 A12 A14
/Sportback(II) 100-210 255/45R20 K1a K1b K2b A18 A57 NoP
FY 100-210 265/40R20 K1c K2b S02
e1*2007/46*1550*.., 100-210 265/45R20 K1c K2b
e1*2007/46*1685*..
- incl. Facelift 2021
Audi S4 251-260 255/30R20 K1c K2c K3a K4i K8n T92 A01 A12 A14
B8, B81 A18 A56 Car
e1*2001/116* Lim S01
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 255/30R20 T92 A12 A14 A18
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* Flh S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 251-260 255/30R20 T92 A12 A14 A18
B8, B81 A56 Cbo Cpe
e1*2001/116* Flh S01
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K1b K2b K8b T97 A01 A12 A14
4G, 4G1 309, 331 265/35R20 K1c K2b K3a K8b T95 T99 A18 A56 BnK
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2c K3a K5d K8n T97 Car Lim S01
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2c K3a K5d K8n
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/40R20 K1a K2b K5c M+S T95 T99 A01 A12 A14
F2 253,257 255/35R20 K1a K2b K5c T97 A18 A56 BnK
e1*2007/46*1801*.. 253,257 255/40R20 K1a K2b K5c Car KOV L06
253,257 265/35R20 K1c K2c K5d K7c K8e T95 T99 Lim NoP S01
§22 55238*00
253,257 275/35R20 K1c K2c K5d K7i K8m
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A14 A18
4G, 4G1 309, 331 265/35R20 A56 BnK S01
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382, 445 245/40R20 M+S T99 A12 A14 A18
4H 382, 445 255/40R20 M+S A56 BnK NBF
e1*2007/46*0284*.. 382, 445 265/40R20 S01
e1*2007/46*0398*.. 382, 445 275/35R20
Audi S8 420 245/40R20 M+S T99 A12 A14 A18
F8 420 255/40R20 T01 A56 A60 BnK
e1*2007/46*1751*11-.. 420 265/40R20 L06 MHy NBF
420 275/35R20 A01 K2b S01
420 275/40R20 A01 K2b
Audi SQ5 (I) 230-260 255/45R20 A12 A14 A18
8R, 8R1 KMV S02
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback 251-260 255/40R20 K1b A01 A12 A14
(II) 251-260 255/45R20 K1b A18 A56 K1v
FY 251-260 265/40R20 K1b K2h S02
e1*2007/46*1550*.. 251-260 265/45R20 K1b
- incl. Facelift 2021
CL-Klasse 220-368 245/35R20 K1a K2b K42 K45 K56 T91 T95 A01 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A18 K41 R21
e1*98/14*0113*.. 220-368 285/30R20 K2c K42 K44 K56 R03 V20 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-220 245/35R20 K1c K2b K5d K5i K5k T91 T95 A01 A12 A14
212 110-220 255/30R20 K1c K2b K5d K5i K5k T92 A18 A58 Lim
e1*2001/116* 110-220 255/35R20 K1c K2b K5d K5i K5k T93 T97 NoP V20 S03
0501*24-.. 110-220 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
(Baumuster 213) T94
110-220 275/30R20 K2c K4i K6i K8h R03 T97
110-220 285/30R20 K2c K4i K6i K8m R03
E-Klasse 120-280 245/40R20 T95 T99 180 A12 A14 A18
R2EW 120-280 255/35R20 T97 180 A57 B77 L06
e1*2018/858*00213*.. 120-280 255/35R20 T00 180 Lim V20 S03
HL
120-280 275/35R20 A01 K2a K2b R03 T02 T98 180
120-280 285/35R20 A01 K2c R03 T00 T04 180
E-Klasse 4matic 120-145 255/30R20 K1c K2b K5d K5i K5k T92 A01 A12 A14
212 120-270 245/35R20 K1c K2b K5d K5i K5k T91 T95 A18 A56 Lim
e1*2001/116* 120-270 255/35R20 K1c K2b K5d K5i K5k T93 T97 NoP V20 S03
0501*24-.. 120-270 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
(Baumuster 213) T94
120-270 275/30R20 K2c K4i K6i K8h R03 T97
§22 55238*00
120-270 285/30R20 K2c K4i K6i K8m R03
E-Klasse Coupé / 120-220 245/35R20 T91 T95 A12 A14 A18
Cabrio 120-220 255/30R20 A01 K1a K1b K2b T92 A58 Cbo Cpe
R1EC 120-220 255/35R20 A01 K1a K1b K2b NoP V20 S03
e1*2007/46*1666*.. 120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K9v R03
120-220 285/30R20 A01 K2c K6i K6r K8h K9v R03
E-Klasse Coupé / 135-270 245/35R20 T91 T95 A12 A14 A18
Cabrio 4matic 135-270 255/30R20 A01 K1a K1b K2b T92 A56 Cbo Cpe
R1EC 135-270 255/35R20 A01 K1a K1b K2b NoP V20 S03
e1*2007/46*1666*.. 135-270 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-270 275/30R20 A01 K2c K6i K6r K9v R03
135-270 285/30R20 A01 K2c K6i K6r K8h K9v R03
E-Klasse T-Modell 110-210 245/35R20 K1c K5d K5i K5k R02 T95 A01 A12 A14
R1ES 110-210 245/35R20 K2b R03 T95 X77 A18 A58 Car
e1*2007/46*1560*.. 110-210 255/35R20 K1c K5d K5i K5k R02 T97 KOV NoP
110-210 255/35R20 K2b R03 T97 X77 V20
110-210 275/30R20 K2c K4i K6i K8h R03 T97 X77 S03
110-210 285/30R20 K2c K4i K6i K8m R03 T95 T99
E-Klasse T-Modell 135-270 245/35R20 K1c K5d K5i K5k R02 T95 A01 A12 A14
4matic 135-270 245/35R20 K2b R03 T95 X77 A18 A56 Car
R1ES 135-270 255/35R20 K1c K5d K5i K5k R02 T97 KOV NoP
e1*2007/46*1560*.. 135-270 255/35R20 K2b R03 T97 X77 V20
135-270 275/30R20 K2c K4i K6i K8h R03 T97 X77 S03
135-270 285/30R20 K2c K4i K6i K8m R03 T95 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

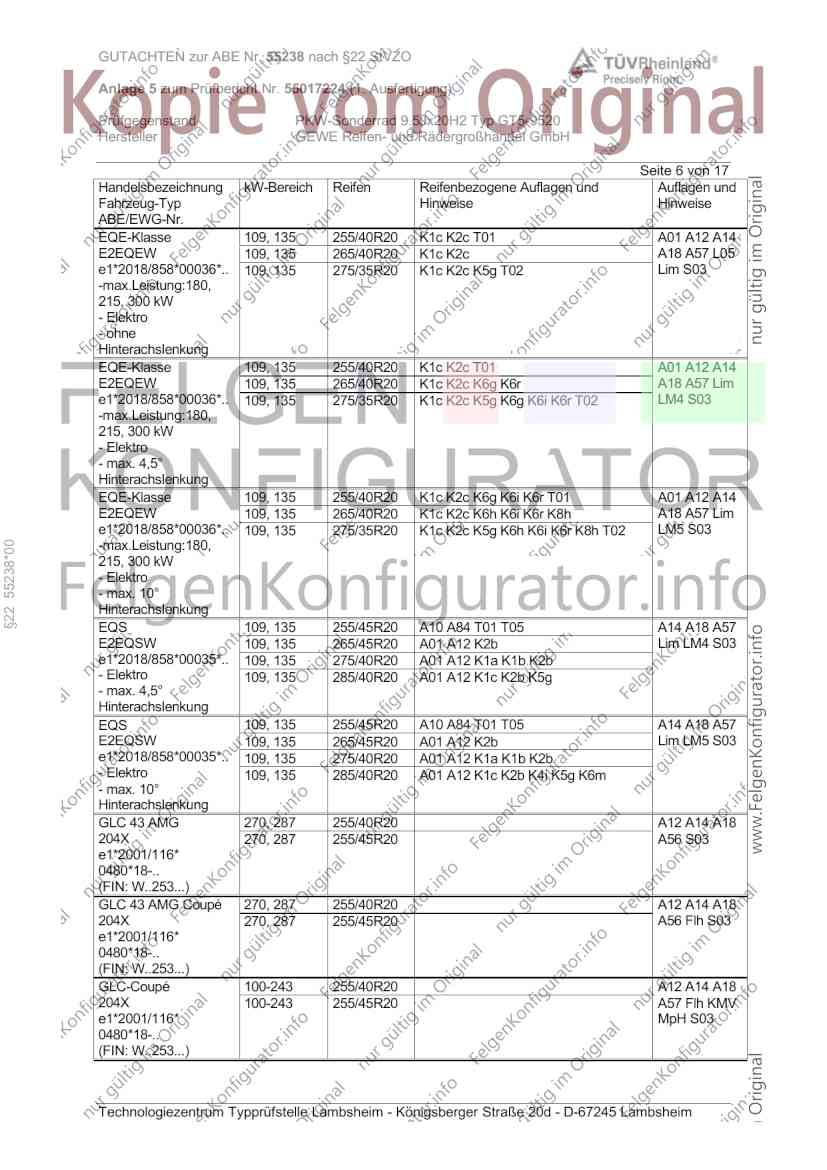

GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQE-Klasse 109, 135 255/40R20 K1c K2c T01 A01 A12 A14
E2EQEW 109, 135 265/40R20 K1c K2c A18 A57 L05
e1*2018/858*00036*.. 109, 135 275/35R20 K1c K2c K5g T02 Lim S03
-max.Leistung:180,
215, 300 kW
- Elektro
- ohne
Hinterachslenkung
EQE-Klasse 109, 135 255/40R20 K1c K2c T01 A01 A12 A14
E2EQEW 109, 135 265/40R20 K1c K2c K6g K6r A18 A57 Lim
e1*2018/858*00036*.. 109, 135 275/35R20 K1c K2c K5g K6g K6i K6r T02 LM4 S03
-max.Leistung:180,
215, 300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 255/40R20 K1c K2c K6g K6i K6r T01 A01 A12 A14
E2EQEW 109, 135 265/40R20 K1c K2c K6h K6i K6r K8h A18 A57 Lim
e1*2018/858*00036*.. 109, 135 275/35R20 K1c K2c K5g K6h K6i K6r K8h T02 LM5 S03
§22 55238*00
-max.Leistung:180,
215, 300 kW
- Elektro
- max. 10°
Hinterachslenkung
EQS 109, 135 255/45R20 A10 A84 T01 T05 A14 A18 A57
E2EQSW 109, 135 265/45R20 A01 A12 K2b Lim LM4 S03
e1*2018/858*00035*.. 109, 135 275/40R20 A01 A12 K1a K1b K2b
- Elektro 109, 135 285/40R20 A01 A12 K1c K2b K5g
- max. 4,5°
Hinterachslenkung
EQS 109, 135 255/45R20 A10 A84 T01 T05 A14 A18 A57
E2EQSW 109, 135 265/45R20 A01 A12 K2b Lim LM5 S03
e1*2018/858*00035*.. 109, 135 275/40R20 A01 A12 K1a K1b K2b
- Elektro 109, 135 285/40R20 A01 A12 K1c K2b K4i K5g K6m
- max. 10°
Hinterachslenkung
GLC 43 AMG 270, 287 255/40R20 A12 A14 A18
204X 270, 287 255/45R20 A56 S03
e1*2001/116*
0480*18-..
(FIN: W..253...)
GLC 43 AMG Coupé 270, 287 255/40R20 A12 A14 A18
204X 270, 287 255/45R20 A56 Flh S03
e1*2001/116*
0480*18-..
(FIN: W..253...)
GLC-Coupé 100-243 255/40R20 A12 A14 A18
204X 100-243 255/45R20 A57 Flh KMV
e1*2001/116* MpH S03
0480*18-..
(FIN: W..253...)

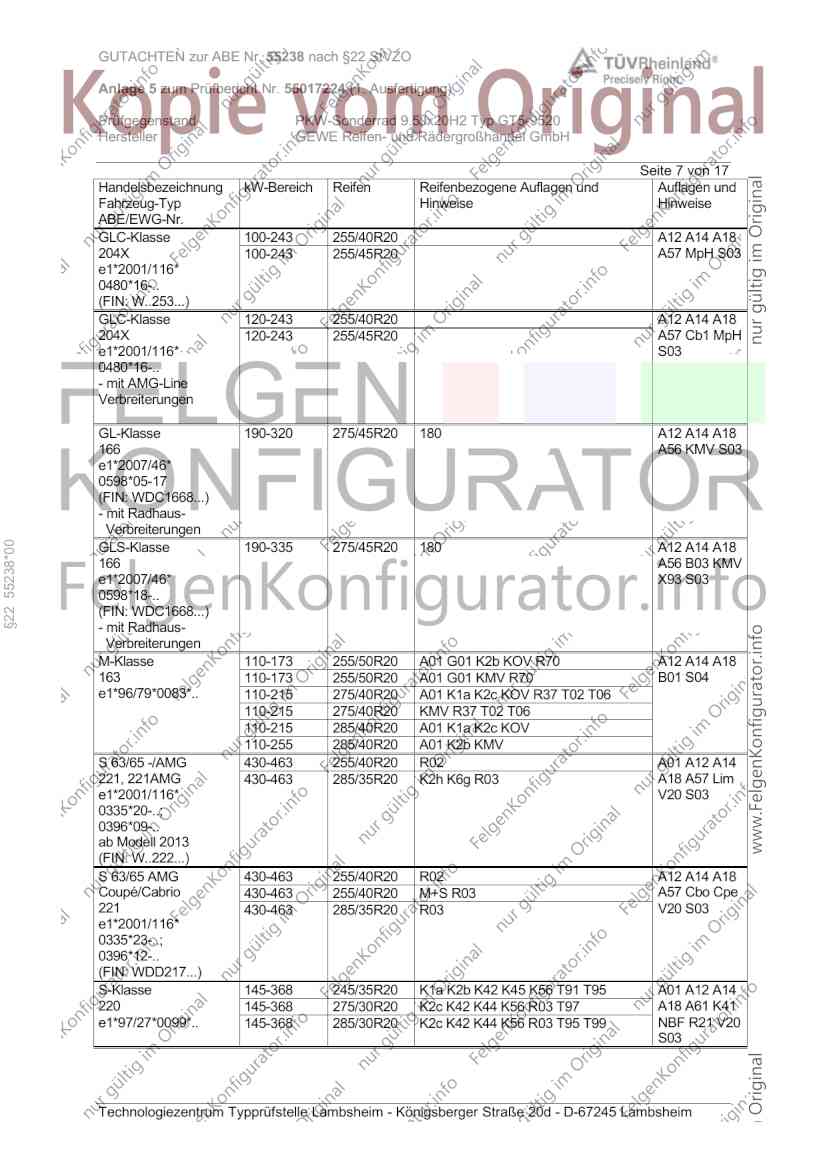

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-243 255/40R20 A12 A14 A18
204X 100-243 255/45R20 A57 MpH S03
e1*2001/116*
0480*16-..
(FIN: W..253...)
GLC-Klasse 120-243 255/40R20 A12 A14 A18
204X 120-243 255/45R20 A57 Cb1 MpH
e1*2001/116* S03
0480*16-..
- mit AMG-Line
Verbreiterungen
GL-Klasse 190-320 275/45R20 180 A12 A14 A18
166 A56 KMV S03
e1*2007/46*
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
§22 55238*00
GLS-Klasse 190-335 275/45R20 180 A12 A14 A18
166 A56 B03 KMV
e1*2007/46* X93 S03
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
M-Klasse 110-173 255/50R20 A01 G01 K2b KOV R70 A12 A14 A18
163 110-173 255/50R20 A01 G01 KMV R70 B01 S04
e1*96/79*0083*.. 110-215 275/40R20 A01 K1a K2c KOV R37 T02 T06
110-215 275/40R20 KMV R37 T02 T06
110-215 285/40R20 A01 K1a K2c KOV
110-255 285/40R20 A01 K2b KMV
S 63/65 -/AMG 430-463 255/40R20 R02 A01 A12 A14
221, 221AMG 430-463 285/35R20 K2h K6g R03 A18 A57 Lim
e1*2001/116* V20 S03
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 R02 A12 A14 A18
Coupé/Cabrio 430-463 255/40R20 M+S R03 A57 Cbo Cpe
221 430-463 285/35R20 R03 V20 S03
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1a K2b K42 K45 K56 T91 T95 A01 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A18 A61 K41
e1*97/27*0099*.. 145-368 285/30R20 K2c K42 K44 K56 R03 T95 T99 NBF R21 V20
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

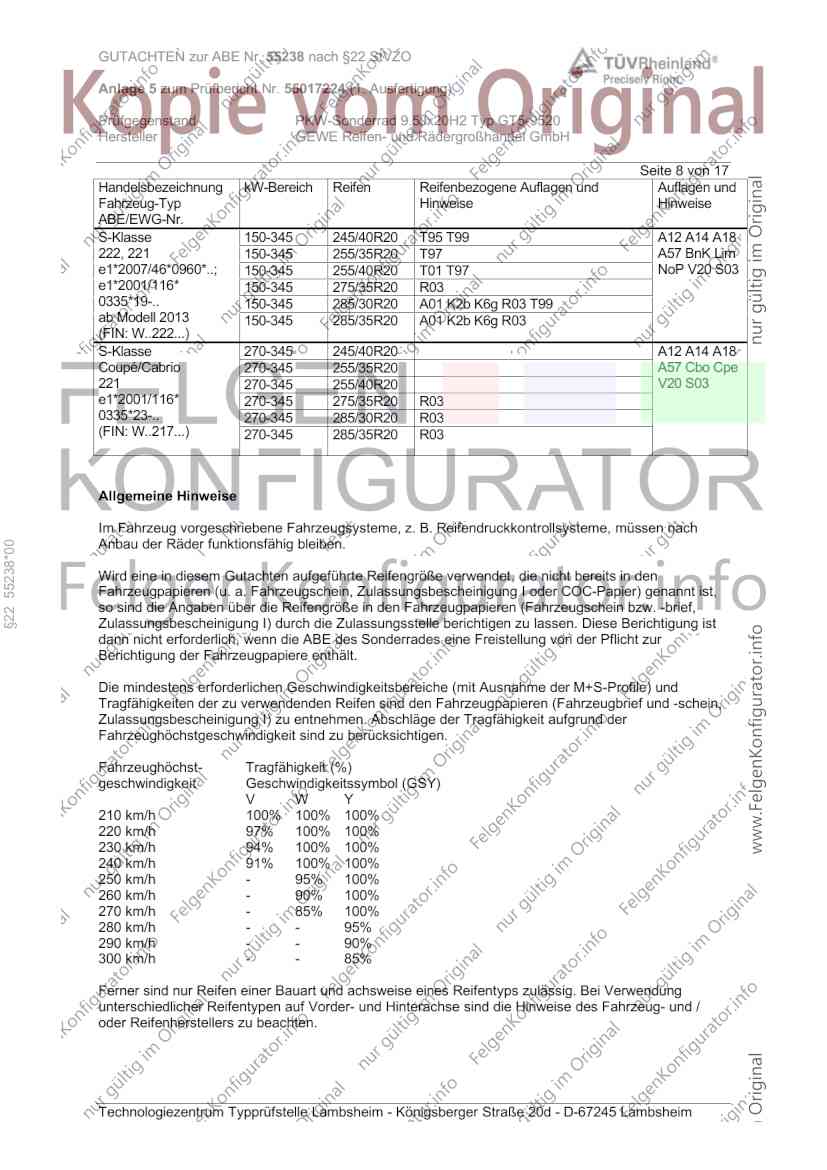

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/40R20 T95 T99 A12 A14 A18
222, 221 150-345 255/35R20 T97 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/40R20 T01 T97 NoP V20 S03
e1*2001/116* 150-345 275/35R20 R03
0335*19-.. 150-345 285/30R20 A01 K2b K6g R03 T99
ab Modell 2013 150-345 285/35R20 A01 K2b K6g R03
(FIN: W..222...)
S-Klasse 270-345 245/40R20 A12 A14 A18
Coupé/Cabrio 270-345 255/35R20 A57 Cbo Cpe
221 270-345 255/40R20 V20 S03
e1*2001/116* 270-345 275/35R20 R03
0335*23-.. 270-345 285/30R20 R03
(FIN: W..217...) 270-345 285/35R20 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
§22 55238*00
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.

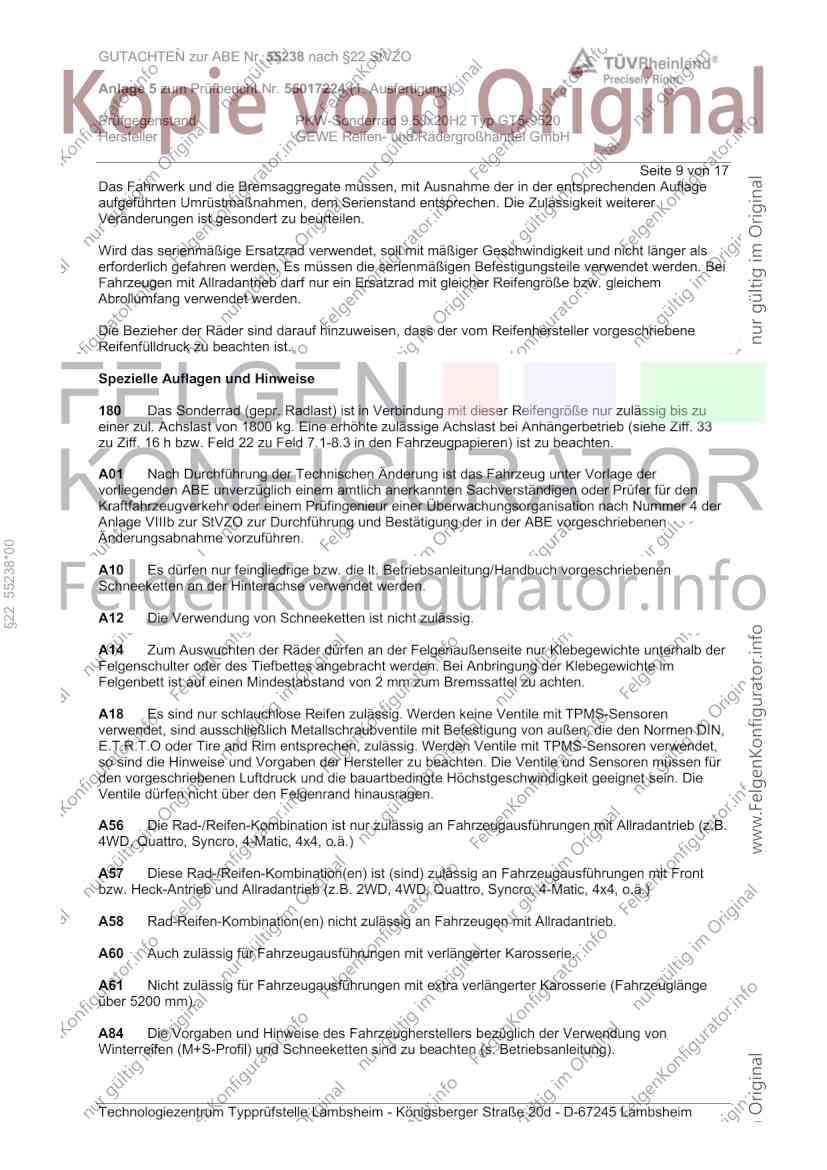

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 9 von 17
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§22 55238*00
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).

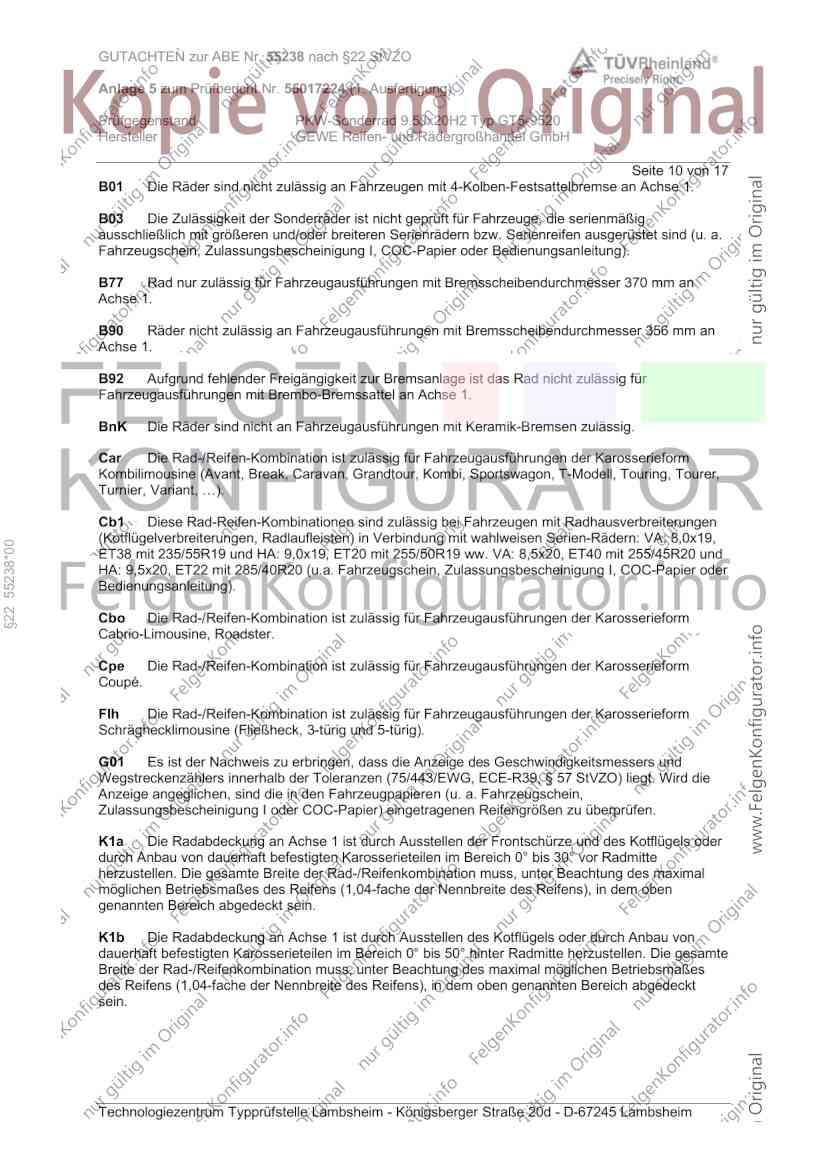

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 10 von 17
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an
Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, &).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
§22 55238*00
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

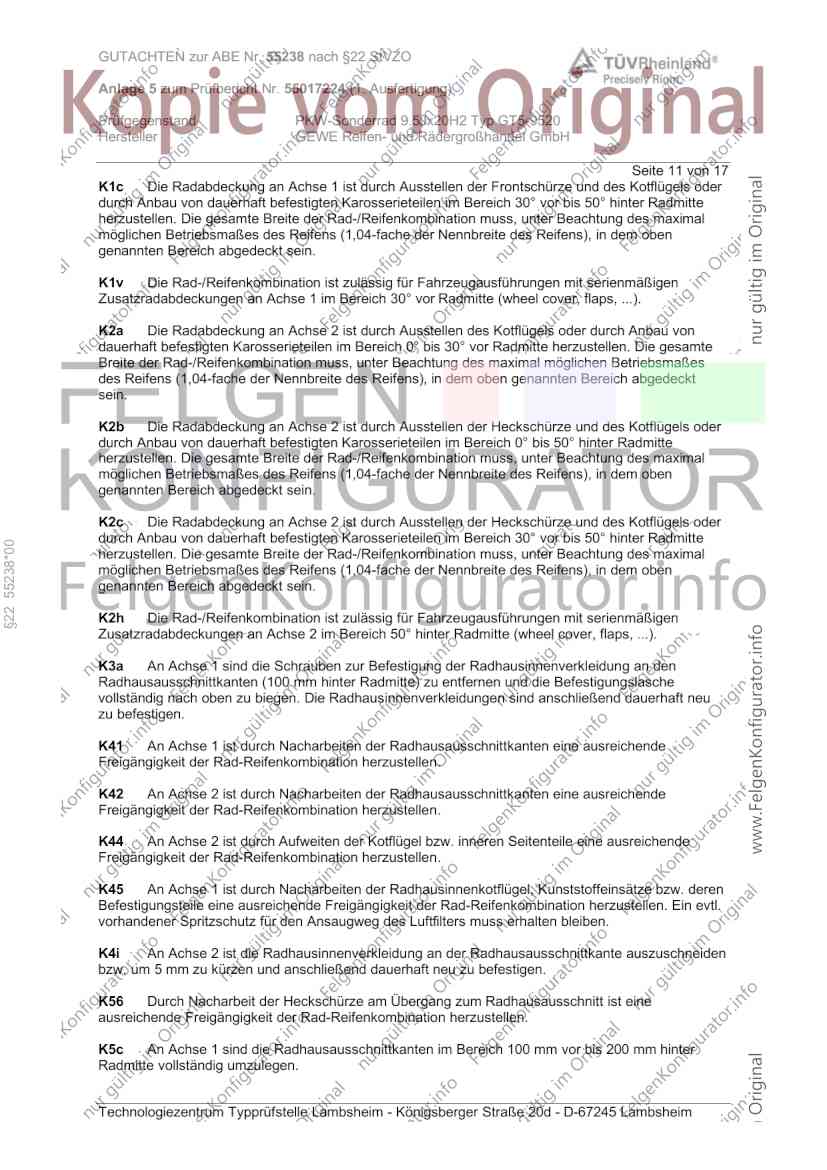

Seite 11 von 17
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§22 55238*00
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

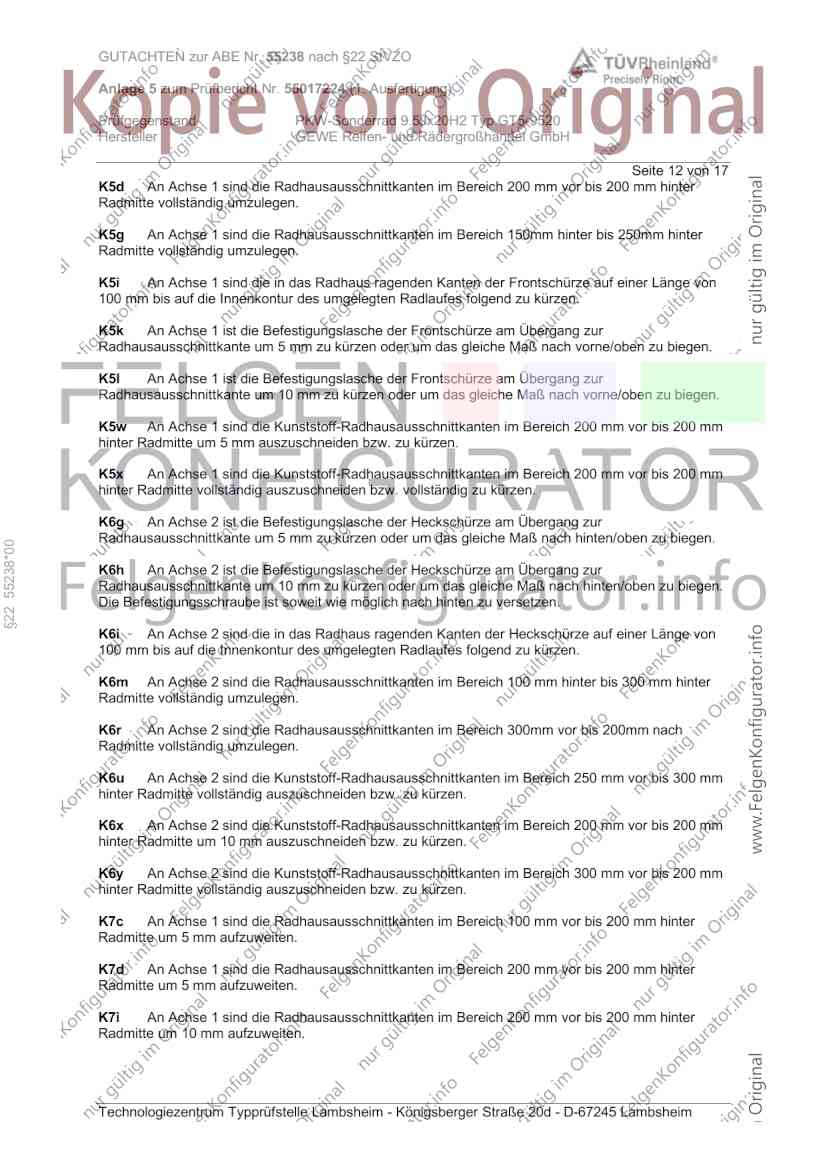

Seite 12 von 17
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5g An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm hinter bis 250mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
§22 55238*00
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

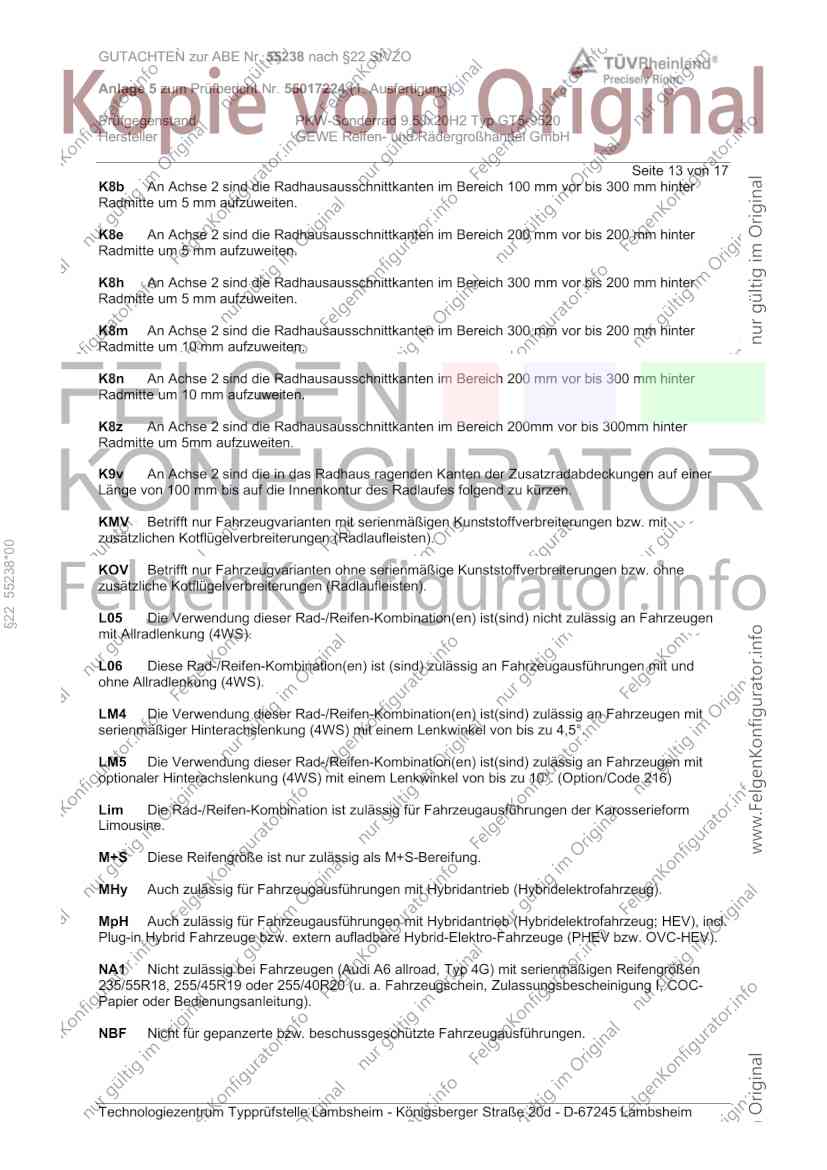

Seite 13 von 17
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§22 55238*00
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

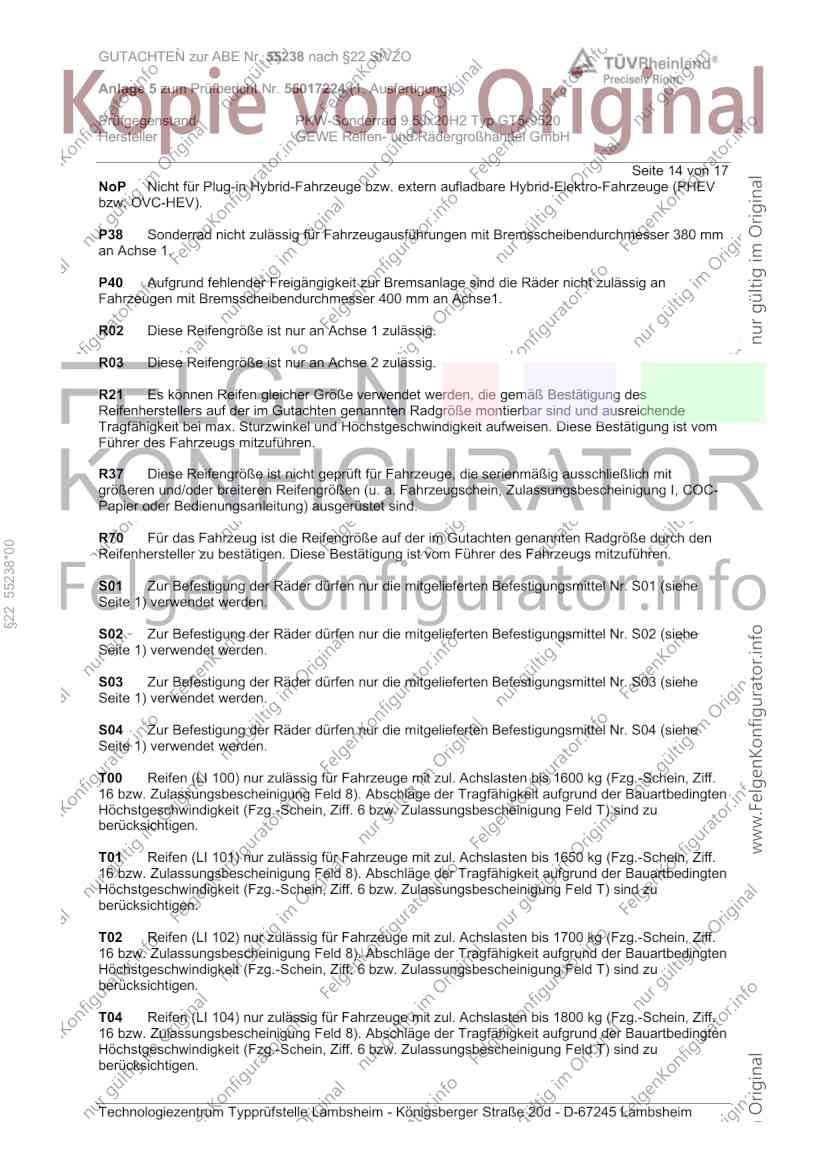

Seite 14 von 17
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
§22 55238*00
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

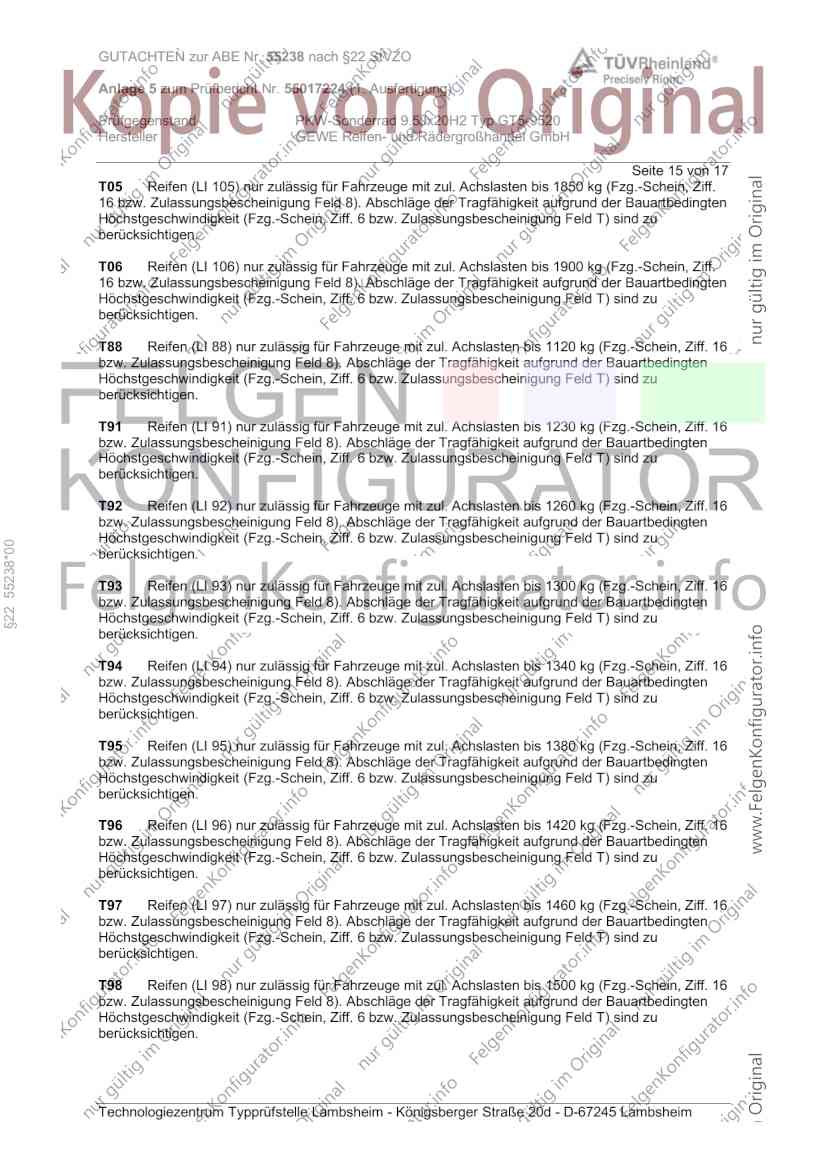

Seite 15 von 17
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§22 55238*00
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

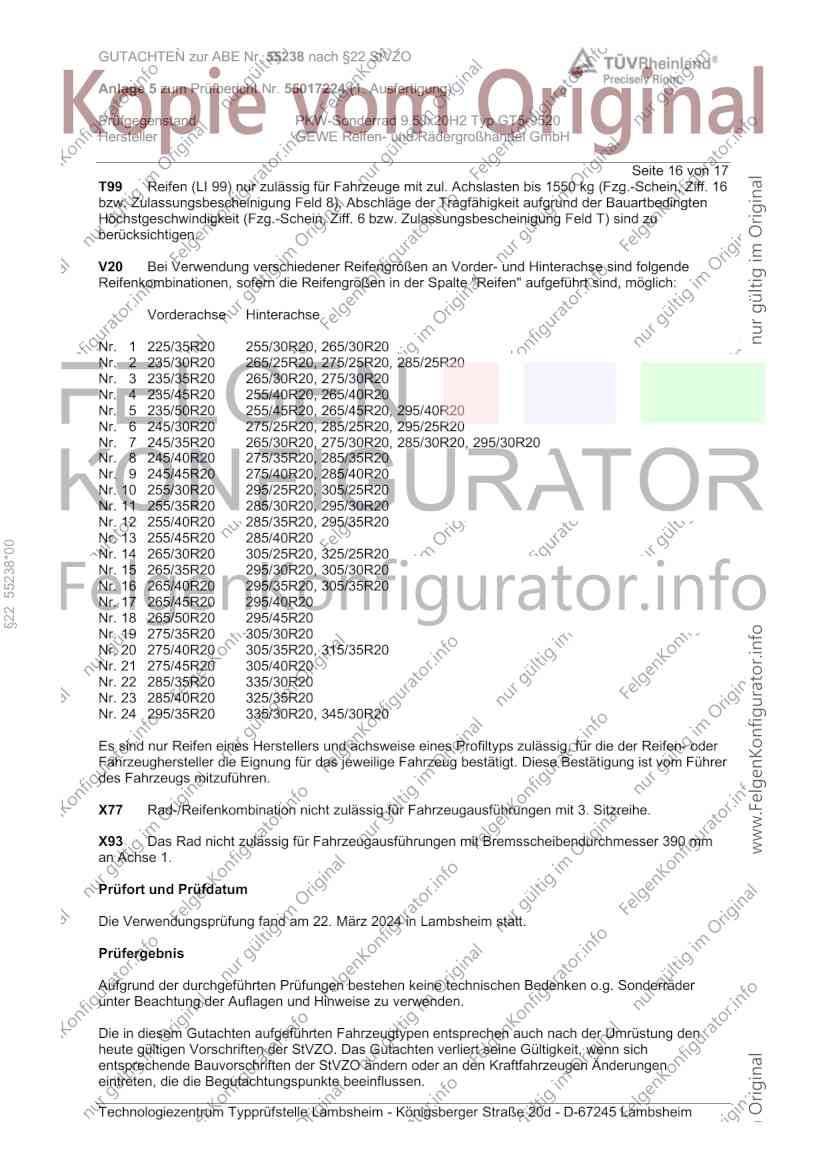

Seite 16 von 17
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
§22 55238*00
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Das Rad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. März 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55238 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55017224 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.5Jx20H2 Typ GT5-9520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 17 von 17
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Oktober 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. März 2024
Wagner 00425064.DOC
§22 55238*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
