GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 909
Radgröße 9.0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C12 909 989/06 CMS / ohne Ring 5/112/66,6 22 740 2260
22 97S 989/06 JF / ohne Ring
Kennzeichnungen
§ 22 50833, Erweiterung 01
KBA-Nummer 50833
Herstellerzeichen CMS
Radtyp und Ausführung C12 909 (s.o.)
Radgröße 9.0Jx19H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge
(Nm) (mm)
S02 Serien-Schraube M14x1,5 Kugel Ø28 mm 140 30
S03 Serien-Schraube M14x1,5 Kugel Ø28 mm 160 30
S04 Schraube M14x1,5 Kugel Ø28 mm 130 30
S05 Serien-Schraube M14x1,5 Kugel Ø28 mm 160 30
S06 Schraube M14x1,5 Kugel Ø28 mm 120 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Porsche
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH

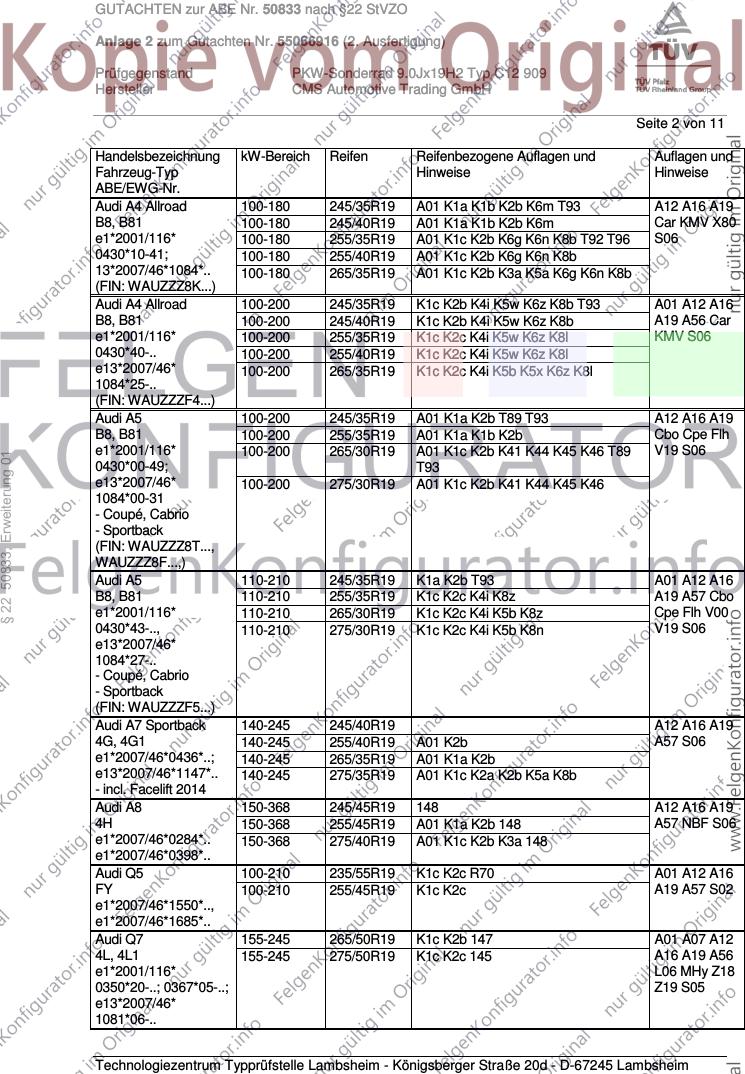

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-180 245/35R19 A01 K1a K1b K2b K6m T93 A12 A16 A19
B8, B81 100-180 245/40R19 A01 K1a K1b K2b K6m Car KMV X80
e1*2001/116* 100-180 255/35R19 A01 K1c K2b K6g K6n K8b T92 T96 S06
0430*10-41; 100-180 255/40R19 A01 K1c K2b K6g K6n K8b
13*2007/46*1084*.. 100-180 265/35R19 A01 K1c K2b K3a K5a K6g K6n K8b
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-200 245/35R19 K1c K2b K4i K5w K6z K8b T93 A01 A12 A16
B8, B81 100-200 245/40R19 K1c K2b K4i K5w K6z K8b A19 A56 Car
e1*2001/116* 100-200 255/35R19 K1c K2c K4i K5w K6z K8l KMV S06
0430*40-.. 100-200 255/40R19 K1c K2c K4i K5w K6z K8l
e13*2007/46* 100-200 265/35R19 K1c K2c K4i K5b K5x K6z K8l
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/35R19 A01 K1a K2b T89 T93 A12 A16 A19
B8, B81 100-200 255/35R19 A01 K1a K1b K2b Cbo Cpe Flh
e1*2001/116* 100-200 265/30R19 A01 K1c K2b K41 K44 K45 K46 T89 V19 S06
§ 22 50833, Erweiterung 01
0430*00-49; T93
e13*2007/46* 100-200 275/30R19 A01 K1c K2b K41 K44 K45 K46
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 110-210 245/35R19 K1a K2b T93 A01 A12 A16
B8, B81 110-210 255/35R19 K1c K2c K4i K8z A19 A57 Cbo
e1*2001/116* 110-210 265/30R19 K1c K2c K4i K5b K8z Cpe Flh V00
0430*43-.., 110-210 275/30R19 K1c K2c K4i K5b K8n V19 S06
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A7 Sportback 140-245 245/40R19 A12 A16 A19
4G, 4G1 140-245 255/40R19 A01 K2b A57 S06
e1*2007/46*0436*..; 140-245 265/35R19 A01 K1a K2b
e13*2007/46*1147*.. 140-245 275/35R19 A01 K1c K2a K2b K5a K8b
- incl. Facelift 2014
Audi A8 150-368 245/45R19 148 A12 A16 A19
4H 150-368 255/45R19 A01 K1a K2b 148 A57 NBF S06
e1*2007/46*0284*.. 150-368 275/40R19 A01 K1c K2b K3a 148
e1*2007/46*0398*..
Audi Q5 100-210 235/55R19 K1c K2c R70 A01 A12 A16
FY 100-210 255/45R19 K1c K2c A19 A57 S02
e1*2007/46*1550*..,
e1*2007/46*1685*..
Audi Q7 155-245 265/50R19 K1c K2b 147 A01 A07 A12
4L, 4L1 155-245 275/50R19 K1c K2c 145 A16 A19 A56
e1*2001/116* L06 MHy Z18
0350*20-..; 0367*05-..; Z19 S05
e13*2007/46*
1081*06-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS5 331 245/35R19 M+S A12 A16 A19
B8 331 255/35R19 M+S A56 B86 Cbo
e1*2001/116*0447*01- 331 265/35R19 Cpe S06
- Coupé, Cabrio 331 275/30R19 T96
(FIN: WUAZZZ8T..., 331 275/35R19
WUAZZZ8F...,)
Audi RS5 331 245/35R19 A12 M+S A16 A19 A56
B8 331 245/40R19 A12 M+S Cpe S06
e1*2001/116* 331 255/35R19 A12 M+S
0447*10-.. 331 265/35R19 A12
- Coupé 331 275/30R19 A12
(FIN: WUAZZZF5...) 331 275/35R19 A12
Audi S5 245, 260 245/35R19 A01 K1a K2b T89 T93 A12 A16 A19
B8, B81 245, 260 255/35R19 A01 K1a K1b K2b T92 T96 A56 Cbo Cpe
e1*2001/116* 245, 260 265/30R19 A01 K1c K2b K41 K44 K45 K46 T89 Flh S06
0430*00-49, T93
e13*2007/46* 245, 260 275/30R19 A01 K1c K2b K41 K44 K45 K46 T92
§ 22 50833, Erweiterung 01
1084*00-31 T96
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/35R19 K1a K2b T93 A01 A12 A16
B8, B81 260 255/35R19 K1c K2c K4i K8z A19 A56 Cbo
e1*2001/116* 260 265/30R19 K1c K2c K4i K5b K8z Cpe Flh S06
0430*43-.., 260 275/30R19 K1c K2c K4i K5b K8n
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S7 Sportback 309, 331 245/40R19 M+S T98 A12 A16 A19
4G, 4G1 309, 331 255/40R19 A01 K2b A56 S06
e1*2007/46*0436*..; 309, 331 265/35R19 A01 K1a K2b T98
e13*2007/46*1147*.. 309, 331 275/35R19 A01 K1c K2a K2b K5a K8b
- incl. Facelift 2014
Audi S8 382, 445 245/45R19 M+S A12 A16 A19
4H 382, 445 255/45R19 A01 K1a K2b M+S A56 NBF S06
e1*2007/46*0284*.. 382, 445 275/40R19 A01 K1c K2b K3a M+S
e1*2007/46*0398*..
CLS 500 300 255/35R19 K1c K2b K5c K5i K5l A01 A12 A16
218 300 265/30R19 K1c K2b K5c K5i K5l T93 A19 A57 A58
e1*2007/46*0485*.. Lim S04
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 K1c K2b K5c K5i K5l T96 A01 A12 A16
Brake A19 A57 A58
218 Car S04
e1*2007/46*0485*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS Shooting Brake 120-150 245/35R19 R03 T93 A01 A12 A16
218 120-150 265/30R19 K1c K2b K5c K5i K5l T93 A19 A57 A58
e1*2007/46*0485*.. 120-245 245/35R19 R02 T89 T93 Car V19 S04
- incl. Facelift 2014 120-245 255/35R19 K1c K2b K5c K5i K5l T92 T96
120-245 275/30R19 K1c K2c K4k K5c K5i K5l K6d K6g
K7c T92 T96
CLS-Klasse 120-245 245/35R19 K1a K5c K5k T93 A01 A12 A16
218 120-245 255/30R19 K1c K2b K5c K5i K5l T91 A19 A57 A58
e1*2007/46*0485*.. 120-245 255/35R19 K1c K2b K5c K5i K5l Lim V19 S04
- incl. Facelift 2014 120-245 265/30R19 K1c K2b K5c K5i K5l T93
120-245 275/30R19 K1c K2c K4k K5c K5i K5l K6d K6g
K7c
SL 225, 320 255/35R19 K1b K2b A01 A12 A16
230, 231 225, 320 265/30R19 K1c K2b A19 X36 S04
e1*2007/46*0803*..; 225, 320 275/30R19 K1c K2c K8e
e1*98/14*0169*19-23
Baureihe 231
§ 22 50833, Erweiterung 01
(FIN: WDD231...)
Porsche Macan 155-294 235/55R19 R02 R70 A07 A12 A16
95B, 95BN 155-294 255/50R19 A01 K1a R02 A19 A56 BnK
e13*2007/46* 155-294 255/50R19 R03 V19 Vn2 S03
1164, 1165*02-.. 155-294 285/45R19 R03
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH

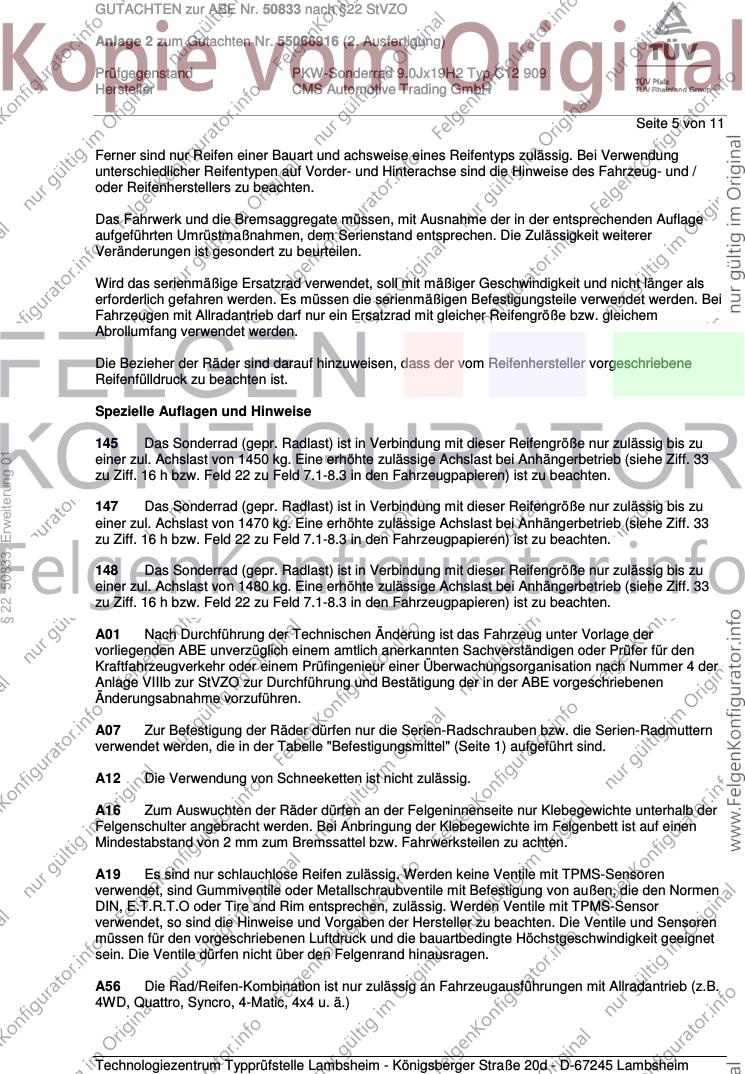

Seite 5 von 11
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§ 22 50833, Erweiterung 01
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)

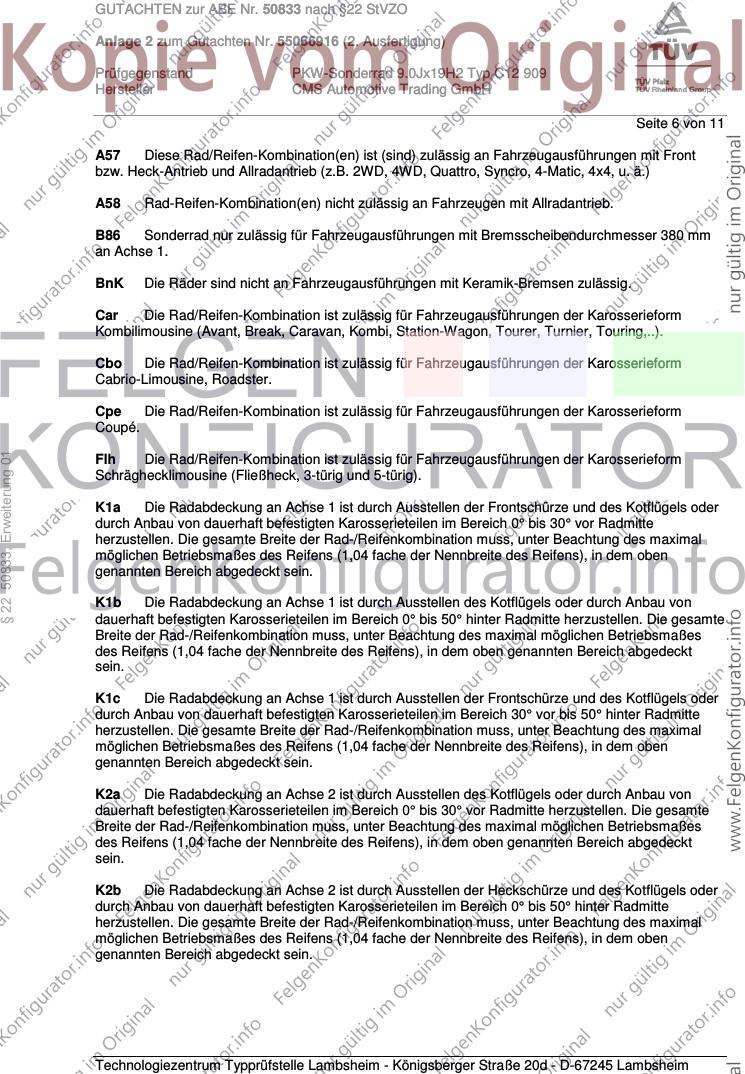

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B86 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
§ 22 50833, Erweiterung 01
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§ 22 50833, Erweiterung 01
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.

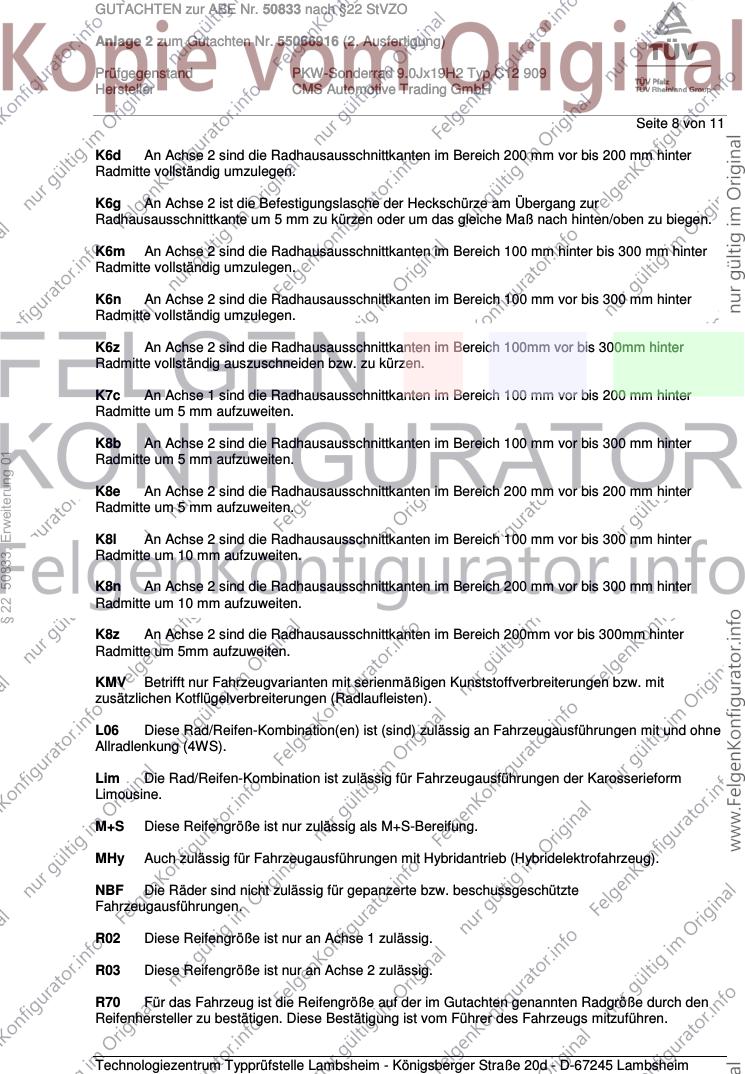

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6z An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 300mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
§ 22 50833, Erweiterung 01
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

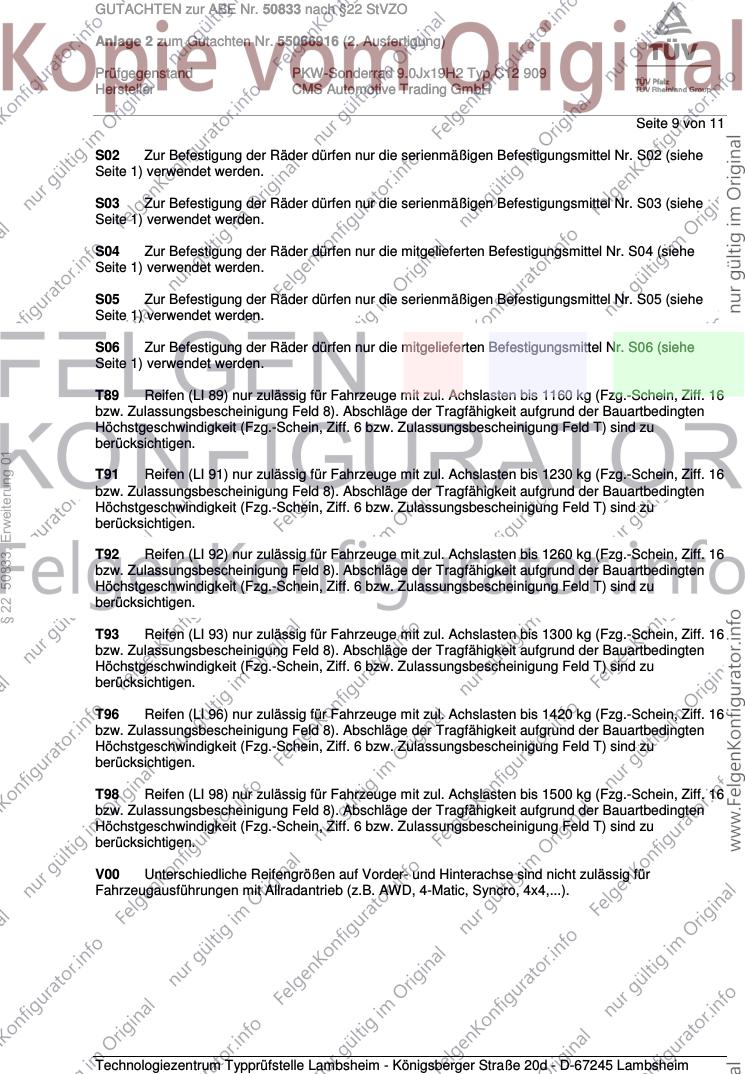

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50833, Erweiterung 01
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
§ 22 50833, Erweiterung 01
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50833 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55066916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ C12 909
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. März 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
§ 22 50833, Erweiterung 01
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. März 2018
Tufan 00290750.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
