GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 1 von 17
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 77
Typ 19258
Radgröße 8J x 18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19258 500 / Ø73,1-Ø66,46 5/112/66,45 40 875 2275
Kennzeichnungen
KBA-Nummer 50590
Herstellerzeichen O.Z.
Radtyp und Ausführung 19258 500
Radgröße 8J x 18H2
Einpresstiefe ET 40
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 27 81720114
S03 Schraube M14x1,5 Kegel 60° 140 28,3 81720094
S04 Schraube M14x1,5 Kegel 60° 130 27 81720114
S05 Schraube M14x1,5 Kegel 60° 160 30 81720117
S06 Schraube M14x1,5 Kegel 60° 180 30 81720117
S07 Schraube M14x1,5 Kegel 60° 150 27 81720114
S08 Schraube M12x1,5 Kegel 60° 130 24 81720110
S09 Schraube M14x1,5 Kegel 60° 150 30 81720117
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A33 R37 T89 T93 A14 A21 Car
B8, B81 88-140 215/45R18 A33 M+S T89 T93 Lim V18 S02
e1*2001/116*0430*..; 88-195 225/45R18 A12 R37 T91 T95
e13*2007/46*1084*.. 88-195 235/40R18 A12 R37
(FIN: WAUZZZ8K...) 88-200 225/45R18 A12 M+S T91 T95
88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A14 A21 A57
B8, B81 90-200 225/45R18 A11 Car Lim V00
e1*2001/116* 90-200 235/40R18 A91 V18 S02
0430*35-... 90-200 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A6 / A6 Avant 100-200 225/50R18 T95 T99 A12 A14 A21
4G, 4G1 100-200 235/50R18 A57 B90 Car
e1*2007/46*0436*..; 100-200 245/45R18 T00 T96 Lim NA1 S02
e13*2007/46*1147*.. 100-200 255/45R18
- incl. Facelift 2014
Audi A6 allroad 140-245 235/50R18 T01 T97 A12 A14 A21
4G, 4G1 140-245 235/55R18 A56 B92 Car
e1*2007/46*0436*..; 140-245 245/50R18 A01 K6w KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/60R18 A12 A14 A21
8R, 8R1, 8R2 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 A12 A14 A21
8R, 8R1, 8R2 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 A12 M+S T91 T95 A14 A21 Car
B8, B81 245 235/40R18 A12 M+S T91 T93 Lim S02
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K14 K1c K2b K41 K42 A01 A12 A14
169 60-142 225/35R18 K14 K1c K2a K2b K41 K42 K44 T83 A21 S04
e1*2001/116*0288*.. T87
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 66-135 215/40R18 K1a K2b T85 T89 A01 A12 A14
176, 245G 66-160 225/40R18 K1c K2b K5d A21 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
A45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A21
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Flh S04
e1*2007/46*0928*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A21
245 70-142 215/40R18 A01 K1a K1b K2b K41 K42 S04
e1*2001/116*0314*.. 70-142 225/35R18 A01 K1a K1b K2b K41 K42 K43 T83
T87
70-142 225/40R18 A01 K1a K1b K2b K41 K42 K43
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K1a K1b K2b A21 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S04
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K8h
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A14 A21
245G 65 (132) 225/40R18 T92 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 S04
(28kWh-Batterie) 65 (132) 235/40R18 A01 K5w K6w
C 63 AMG 336-373 225/40R18 M+S T88 T92 A12 A14 A21
204, 204K, -/AMG 336-373 235/40R18 A01 K42 K56 M+S Car Cpe Lim
e1*2001/116* S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A21
204 88-225 225/40R18 T88 T89 Cpe Lim V18
e1*2001/116*0431*.. 88-225 235/35R18 A01 K1c K2b K41 K42 K56 T90 S04
- Limousine/Coupe 88-225 235/40R18 A01 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89
(FIN: WDD204...)
C-Klasse 85-155 215/45R18 R37 T89 T93 A12 A14 A21
204 85-180 225/45R18 T91 T95 A58 Lim MHy
e1*2001/116* 85-180 235/40R18 A01 K1c K2b T91 T95 V18 S04
0431*29-.. 85-180 245/40R18 A01 K1c K2b
(FIN: WDD205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 125-245 225/45R18 A12 A14 A21
204 125-245 235/40R18 A01 K1c K2b A56 Lim V18
e1*2001/116* 125-245 245/40R18 A01 K1c K2b S04
0431*29-..
(FIN: WDD205...)
C-Klasse Coupé / 115-180 225/45R18 A12 A14 A21
Cabrio 115-180 235/40R18 A01 K1c K2b A58 Cbo Cpe
204 115-180 245/40R18 A01 K1c K2b V18 S04
e1*2001/116*
0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A21
204K 88-170 215/40R18 R02 R37 T85 T89 Car V18 S04
e1*2001/116*0457*.. 88-200 235/35R18 A01 K1c K2b K41 K42 K56 T90
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 K1c K2b K41 K42 K56 T91
T93
88-225 245/35R18 A01 K1c K2b K41 K42 K56 T89 T92
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 A12 A14 A21
204K 85-180 225/45R18 T91 T95 A58 Car MHy
e1*2001/116* 85-180 235/40R18 A01 K1c K2b T91 T95 V18 S04
0457*25-.. 85-180 245/40R18 A01 K1c K2b T93 T97
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/45R18 T91 T95 A12 A14 A21
4matic 125-245 235/40R18 A01 K1c K2b T91 T95 A56 Car V18
204K 125-245 245/40R18 A01 K1c K2b S04
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/45R18 R35 R37 A12 A14 A21
215 B03 S09
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A21
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Lim S04
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A21
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Car S04
e1*2007/46*1207*..; 265, 280 235/40R18 A01 K1a K1b K4i K5d K6g K8h
e1*2001/116* 265, 280 245/35R18 A01 K1c K2c K4i K5d K6g K8h T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
117, 245G 80-160 225/40R18 K1c K2b K5d A21 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 80-130 215/40R18 K1a K1b K2b T85 T89 A01 A12 A14
Brake 80-160 225/40R18 K1c K2b K5d A21 A57 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-.. 80-160 245/35R18 K1c K2c K4i K5d K5k K6h K7d K8m
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A21 A57
212 100-225 225/40R18 A10 R37 T91 T92 B03 F38 Lim
e1*2001/116*0501*.. 100-225 235/40R18 A12 R37 T91 T93 NoH V01 V18
- mit Luftfederung 100-285 245/40R18 A01 A12 K1a K1b T93 T97 S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 120-190 225/45R18 A10 T91 T95 A14 A21 A58
212 120-190 225/50R18 A32 Lim V18 S07
e1*2001/116* 120-190 235/45R18 A10 T94 T98
0501*25-.. 120-190 245/40R18 A32 T93 T97
(FIN: WDD213...) 120-190 245/45R18 A32
120-190 255/45R18 A12
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A21 A57
212, 212G 100-225 225/40R18 A10 R37 T91 T92 B03 F39 Lim
e1*2001/116*0501*..; 100-225 235/40R18 A12 R37 T91 T93 NoH V01 V18
e1*2007/46*0484*.. 100-245 245/40R18 A01 A12 K1a K1b S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Cabrio 120-245 235/40R18 A12 A14 A21
207 120-245 245/35R18 T89 T92 A58 Cbo F39
e1*2001/116*0502*.. 285 235/40R18 M+S S04
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 A32 R37 T89 A14 A21 A58
207 120-225 225/40R18 A12 R37 T88 T89 Cpe F39 V18
e1*2001/116*0502*.. 120-225 235/35R18 A12 R37 T90 S04
(FIN: WDD207...) 120-285 235/40R18 A12
120-285 245/35R18 A12 T88 T89
E-Klasse T-Modell 100-215 235/40R18 R37 T95 X77 A12 A14 A21
212 K 100-245 245/40R18 A01 K1a K1b T97 A57 B03 Car
e1*2007/46*0200*.. F42 NoH S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 215 235/40R18 NoD R37 T95 X77 A12 A14 A21
212 K 100 - 285 245/40R18 A01 K1a K1b T97 A57 B03 Car
e1*2007/46*0200*.. F38 NoH S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A14 A21
245G, -/AMG 265, 280 225/50R18 M+S A56 S04
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6v M+S
265, 280 245/45R18 M+S
265, 280 255/45R18 A01 K2b K6v M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A21
245G 80-155 225/50R18 A57 Flh S04
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1b K2b K6v
80-155 245/45R18
80-155 255/45R18 A01 K1b K2b K6v
GLC-Klasse 120-180 235/55R18 A91 A14 A21 A56
204X 120-180 235/60R18 A91 MHy S04
e1*2001/116*
0480*16-..
(FIN: WDC253...)
GLE-Klasse 150-190 235/60R18 R37 175 A12 A14 A21
166 150-190 245/60R18 A01 K2b R37 174 A56 B03 ML8
e1*2007/46* 150-245 255/55R18 A01 K1b K2b 175 NBF S09
0598*16-...
(FIN: WDC1660...)
GLK-Klasse 100-225 235/50R18 K1b A01 A12 A14
204X 100-225 235/55R18 K1b A21 S07
e1*2001/116* 100-225 245/50R18 K1c K2a K2b
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/55R18 A01 A10 K2b KOV 175 A14 A21 B01
163 110-173 255/55R18 A10 KMV 175 B03 V18 S05
e1*96/79*0083*.. 110-215 255/55R18 A01 A10 K2b KOV M+S 175
110-255 255/55R18 A10 KMV M+S 175
M-Klasse 140-200 235/60R18 R37 A12 A14 A21
164 140-225 255/55R18 A01 K1b F38 V18 S09
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-200 235/60R18 K1b R37 A01 A12 A14
164 140-225 255/55R18 K1c K2b A21 F39 V18
e1*2001/116*0315*.. S09
- ohne Luftfederung
M-Klasse 150-190 235/60R18 R37 175 A12 A14 A21
166 150-190 245/60R18 A01 K2b R37 174 A56 B03 ML8
e1*2007/46*0598*00- 150-245 255/55R18 A01 K1a K1b K2b 175 NBF S09
15
R-Klasse 140-225 235/55R18 A01 K1c K2b R37 T00 T04 175 A12 A14 A21
251 140-225 235/60R18 A01 K1c K2b R37 175 S09
e1*2001/116*0341*.. 140-225 255/50R18 A01 K1c K2c R37 175
140-225 255/55R18 A01 K1c K2c 175
S-Klasse 145-368 245/45R18 A01 K42 K56 R35 A12 A14 A21
220 A61 B03 NBF
e1*97/27*0099*.. S09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-335 245/50R18 A10 A14 A21 A57
222, 221 150-335 255/45R18 A10 BW7 BnK Lim
e1*2007/46*0960*..; P38 X93 S07
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK / SLC -Klasse 115-180 215/40R18 A32 R37 A14 A21 V18
172 115-225 225/40R18 A91 S04
e1*2007/46*0548*.. 115-225 235/35R18 A12
115-225 245/35R18 A12
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A21 S05
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0020*..
V-Klasse/Vito 100-140 225/50R18 K1a K1b K2b K5k T99 175 A01 A12 A14
639/2, 639/4 100-140 225/55R18 G90 K1a K1b K2b K5k T02 T98 175 A21 A58 AHa
e1*2007/46*0457*09-.. 100-140 235/45R18 K2b T98 175 S06
e1*2007/46*0458*08-.. 100-140 235/50R18 G90 K1c K2b K5d K5i K5l T01 T97
(FIN: WDF447...) 175
nur Heckantrieb 100-140 245/45R18 K1a K1b K2b K5k T00 T96 175
100-140 245/50R18 G90 K1c K2c K5d K5i K5l T00 T04
175
100-140 255/45R18 K1c K2b K5d K5i K5l T03 T99 175
V-Klasse/Vito 65, 84 225/50R18 K1a K1b K2b K5k T99 A01 A12 A14
639/2, 639/4 65, 84 225/55R18 G90 K1a K1b K2b K5k T02 T98 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 235/45R18 K2b T98 S06
e1*2007/46*0458*08-.. 65, 84 235/50R18 G90 K1c K2b K5d K5i K5l T01 T97
(FIN: WDF447...) 65, 84 245/45R18 K1a K1b K2b K5k T00 T96
nur Frontantrieb 65, 84 245/50R18 G90 K1c K2c K5d K5i K5l T00 T04
65, 84 255/45R18 K1c K2b K5d K5i K5l T03 T99
V-Klasse/Vito 4matic 100-140 225/50R18 K1a K1b K2b K5k T99 175 A01 A12 A14
639/2, 639/5 100-140 225/55R18 G90 K1a K1b K2b K5k T02 T98 175 A21 A56 S06
e1*2007/46*0457*09-.. 100-140 235/45R18 K2b T98 175
e1*2007/46*0459*06-.. 100-140 235/50R18 G90 K1c K2b K5d K5i K5l T01 T97
(FIN: WDF447...) 175
nur Allradantrieb 100-140 245/45R18 K1a K1b K2b K5k T00 T96 175
100-140 245/50R18 G90 K1c K2c K5d K5i K5l T00 T04
175
100-140 255/45R18 K1c K2b K5d K5i K5l T03 T99 175
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A21 S05
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A21 S05
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa

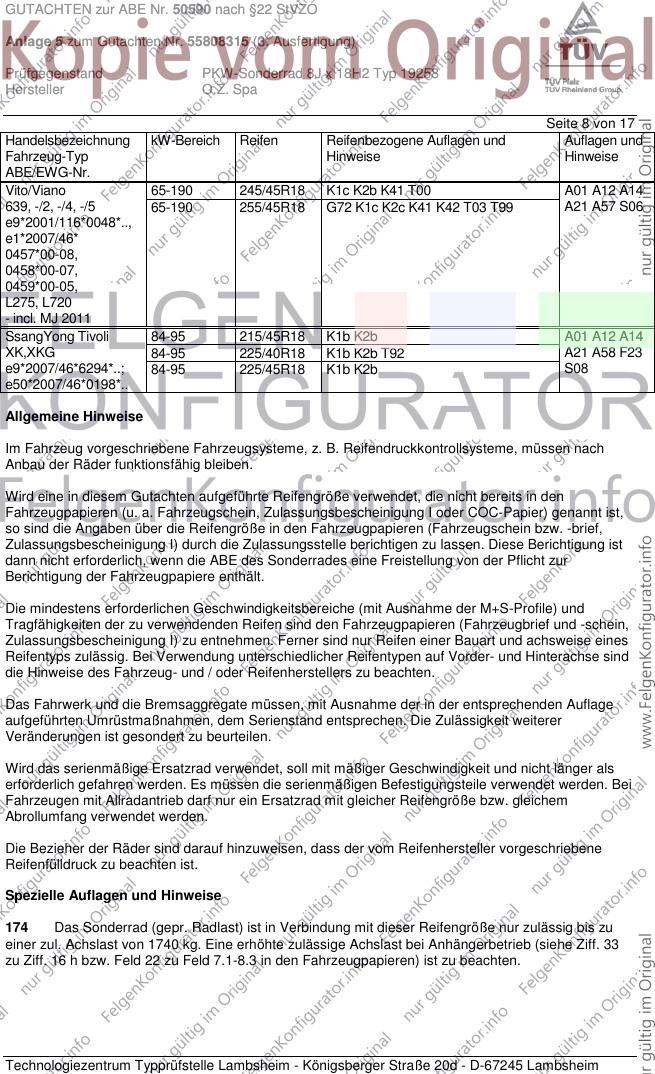

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito/Viano 65-190 245/45R18 K1c K2b K41 T00 A01 A12 A14
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2c K41 K42 T03 T99 A21 A57 S06
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
SsangYong Tivoli 84-95 215/45R18 K1b K2b A01 A12 A14
XK,XKG 84-95 225/40R18 K1b K2b T92 A21 A58 F23
e9*2007/46*6294*..; 84-95 225/45R18 K1b K2b S08
e50*2007/46*0198*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
174 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1740 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa

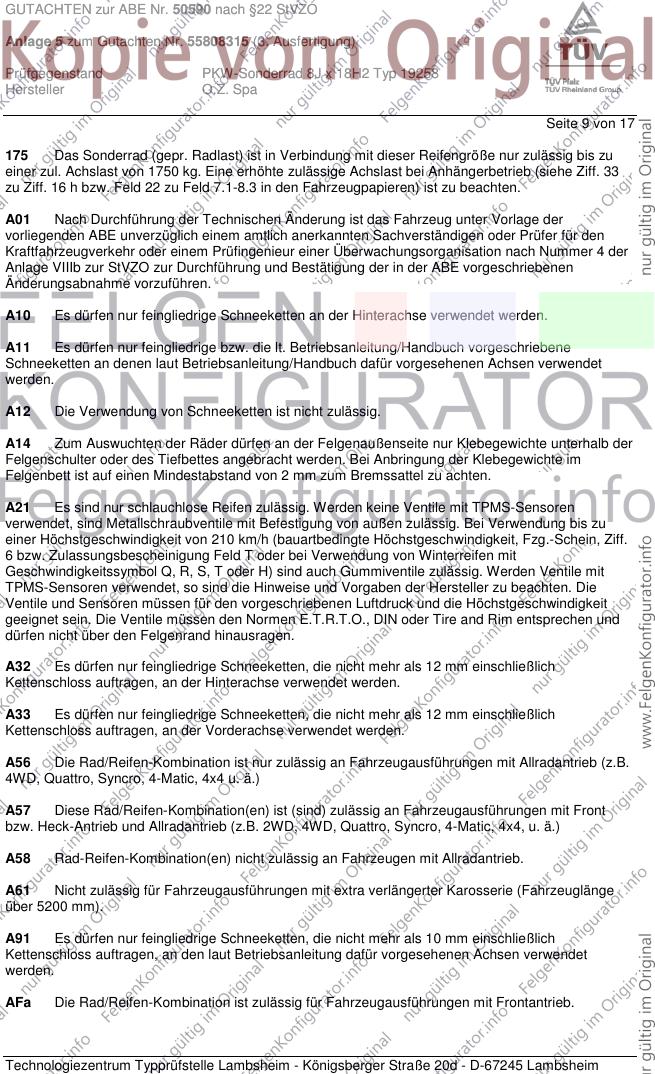

Seite 9 von 17
175 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1750 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 10 von 17
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa

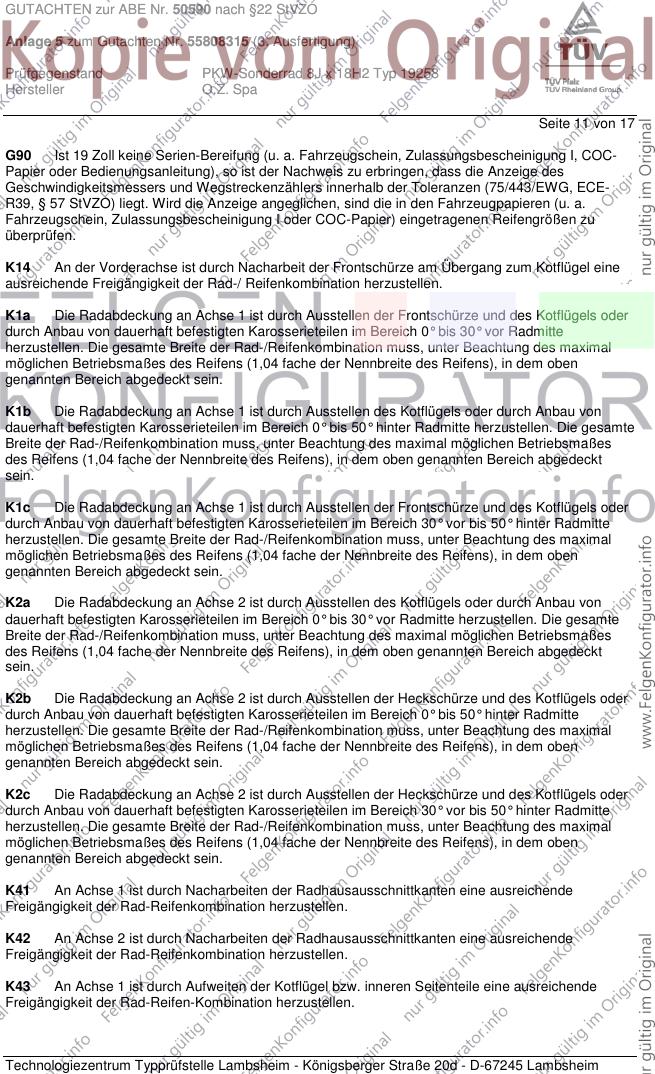

Seite 11 von 17
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 12 von 17
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa

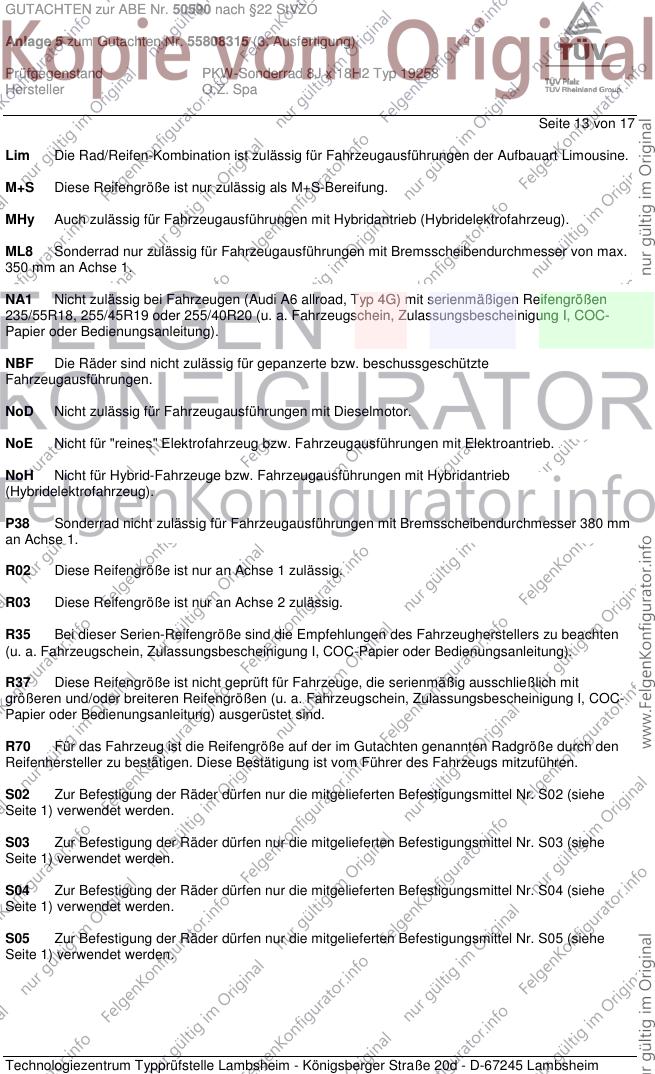

Seite 13 von 17
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML8 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser von max.
350 mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 14 von 17
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa

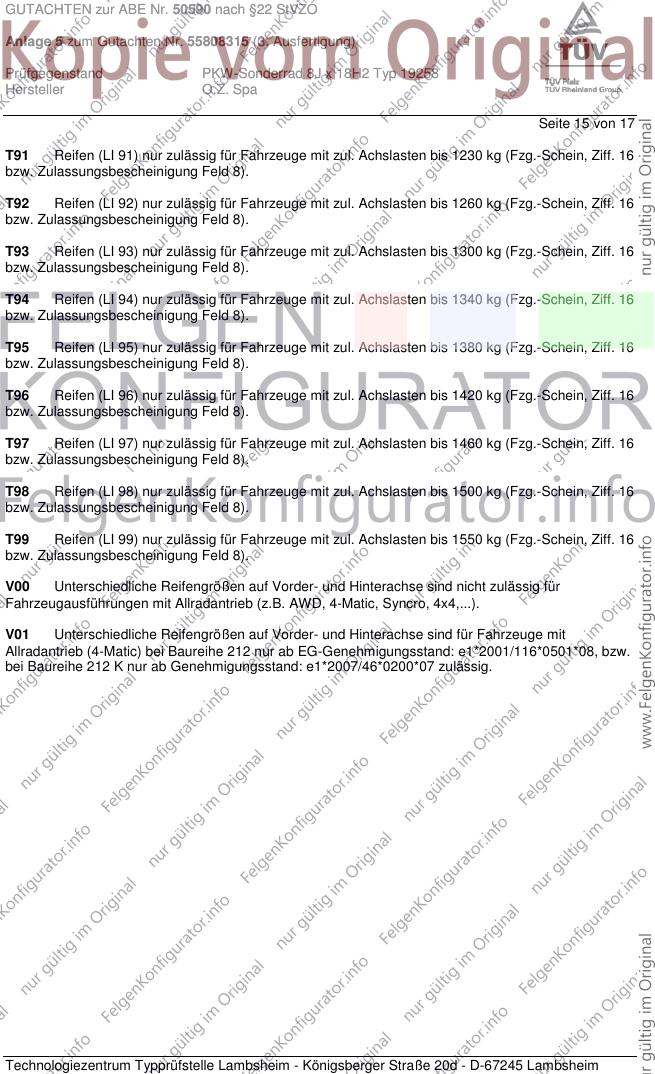

Seite 15 von 17
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa
Seite 16 von 17
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. September 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50590 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55808315 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 18H2 Typ 19258
Hersteller O.Z. Spa

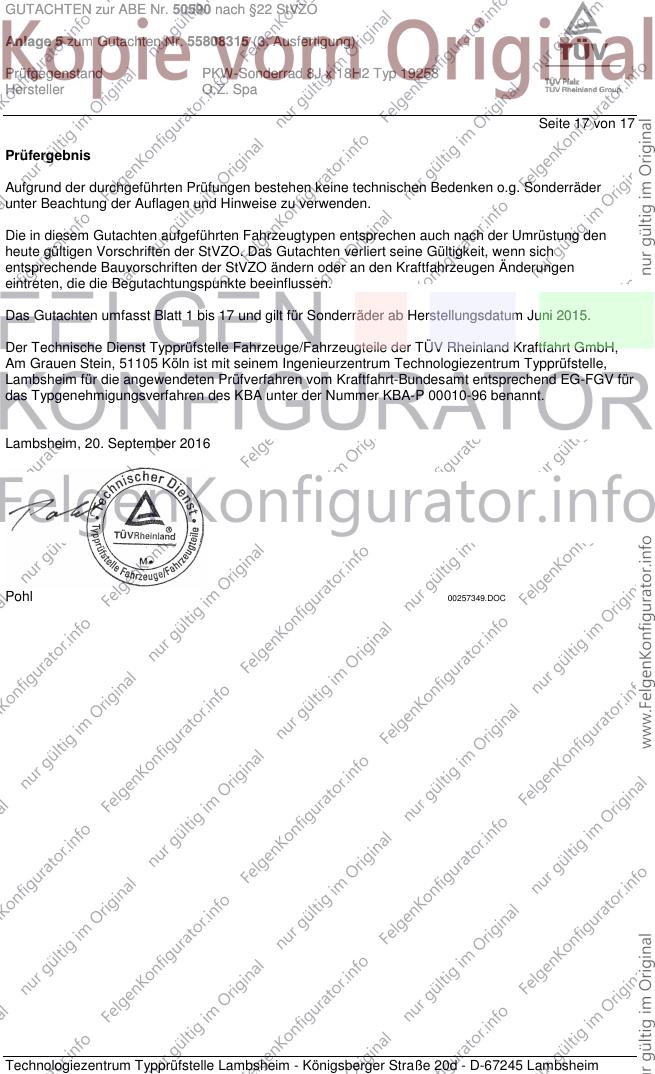

Seite 17 von 17
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juni 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2016
Pohl 00257349.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
