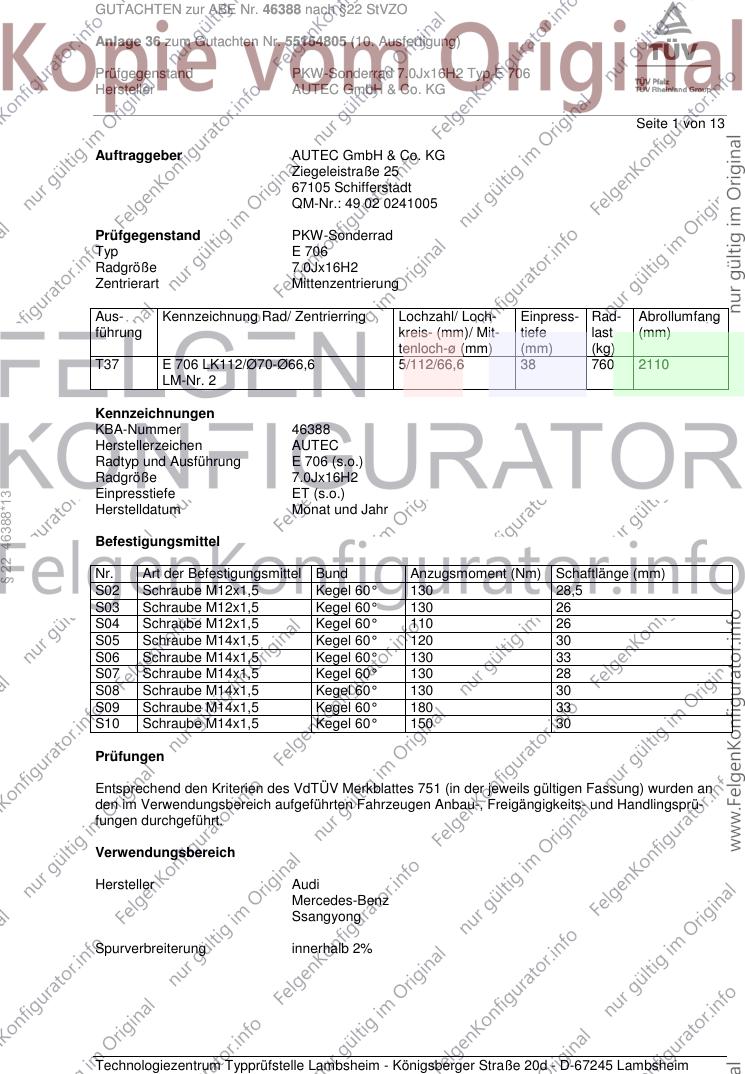

GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 706
Radgröße 7.0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 E 706 LK112/Ø70-Ø66,6 5/112/66,6 38 760 2110
LM-Nr. 2
Kennzeichnungen
KBA-Nummer 46388
Herstellerzeichen AUTEC
Radtyp und Ausführung E 706 (s.o.)
Radgröße 7.0Jx16H2
Einpresstiefe ET (s.o.)
§ 22 46388*13
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 130 28,5
S03 Schraube M12x1,5 Kegel 60° 130 26
S04 Schraube M12x1,5 Kegel 60° 110 26
S05 Schraube M14x1,5 Kegel 60° 120 30
S06 Schraube M14x1,5 Kegel 60° 130 33
S07 Schraube M14x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 130 30
S09 Schraube M14x1,5 Kegel 60° 180 33
S10 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

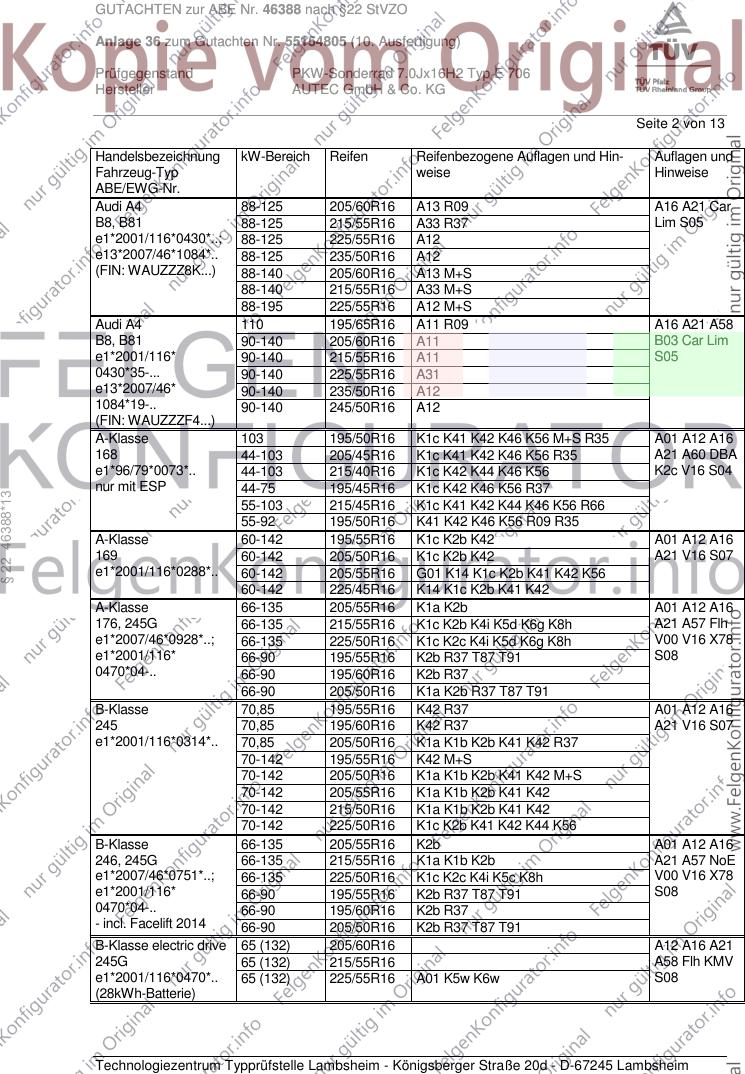

GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 A16 A21 Car
B8, B81 88-125 215/55R16 A33 R37 Lim S05
e1*2001/116*0430*..; 88-125 225/55R16 A12
e13*2007/46*1084*.. 88-125 235/50R16 A12
(FIN: WAUZZZ8K...) 88-140 205/60R16 A13 M+S
88-140 215/55R16 A33 M+S
88-195 225/55R16 A12 M+S
Audi A4 110 195/65R16 A11 R09 A16 A21 A58
B8, B81 90-140 205/60R16 A11 B03 Car Lim
e1*2001/116* 90-140 215/55R16 A11 S05
0430*35-... 90-140 225/55R16 A31
e13*2007/46* 90-140 235/50R16 A12
1084*19-.. 90-140 245/50R16 A12
(FIN: WAUZZZF4...)
A-Klasse 103 195/50R16 K1c K41 K42 K46 K56 M+S R35 A01 A12 A16
168 44-103 205/45R16 K1c K41 K42 K46 K56 R35 A21 A60 DBA
e1*96/79*0073*.. 44-103 215/40R16 K1c K42 K44 K46 K56 K2c V16 S04
nur mit ESP 44-75 195/45R16 K1c K42 K46 K56 R37
§ 22 46388*13
55-103 215/45R16 K1c K41 K42 K44 K46 K56 R66
55-92 195/50R16 K41 K42 K46 K56 R09 R35
A-Klasse 60-142 195/55R16 K1c K2b K42 A01 A12 A16
169 60-142 205/50R16 K1c K2b K42 A21 V16 S07
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K42 K56
60-142 225/45R16 K14 K1c K2b K41 K42
A-Klasse 66-135 205/55R16 K1a K2b A01 A12 A16
176, 245G 66-135 215/55R16 K1c K2b K4i K5d K6g K8h A21 A57 Flh
e1*2007/46*0928*..; 66-135 225/50R16 K1c K2c K4i K5d K6g K8h V00 V16 X78
e1*2001/116* 66-90 195/55R16 K2b R37 T87 T91 S08
0470*04-.. 66-90 195/60R16 K2b R37
66-90 205/50R16 K1a K2b R37 T87 T91
B-Klasse 70,85 195/55R16 K42 R37 A01 A12 A16
245 70,85 195/60R16 K42 R37 A21 V16 S07
e1*2001/116*0314*.. 70,85 205/50R16 K1a K1b K2b K41 K42 R37
70-142 195/55R16 K42 M+S
70-142 205/50R16 K1a K1b K2b K41 K42 M+S
70-142 205/55R16 K1a K1b K2b K41 K42
70-142 215/50R16 K1a K1b K2b K41 K42
70-142 225/50R16 K1c K2b K41 K42 K44 K56
B-Klasse 66-135 205/55R16 K2b A01 A12 A16
246, 245G 66-135 215/55R16 K1a K1b K2b A21 A57 NoE
e1*2007/46*0751*..; 66-135 225/50R16 K1c K2c K4i K5c K8h V00 V16 X78
e1*2001/116* 66-90 195/55R16 K2b R37 T87 T91 S08
0470*04-.. 66-90 195/60R16 K2b R37
- incl. Facelift 2014 66-90 205/50R16 K2b R37 T87 T91
B-Klasse electric drive 65 (132) 205/60R16 A12 A16 A21
245G 65 (132) 215/55R16 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/55R16 A01 K5w K6w S08
(28kWh-Batterie)

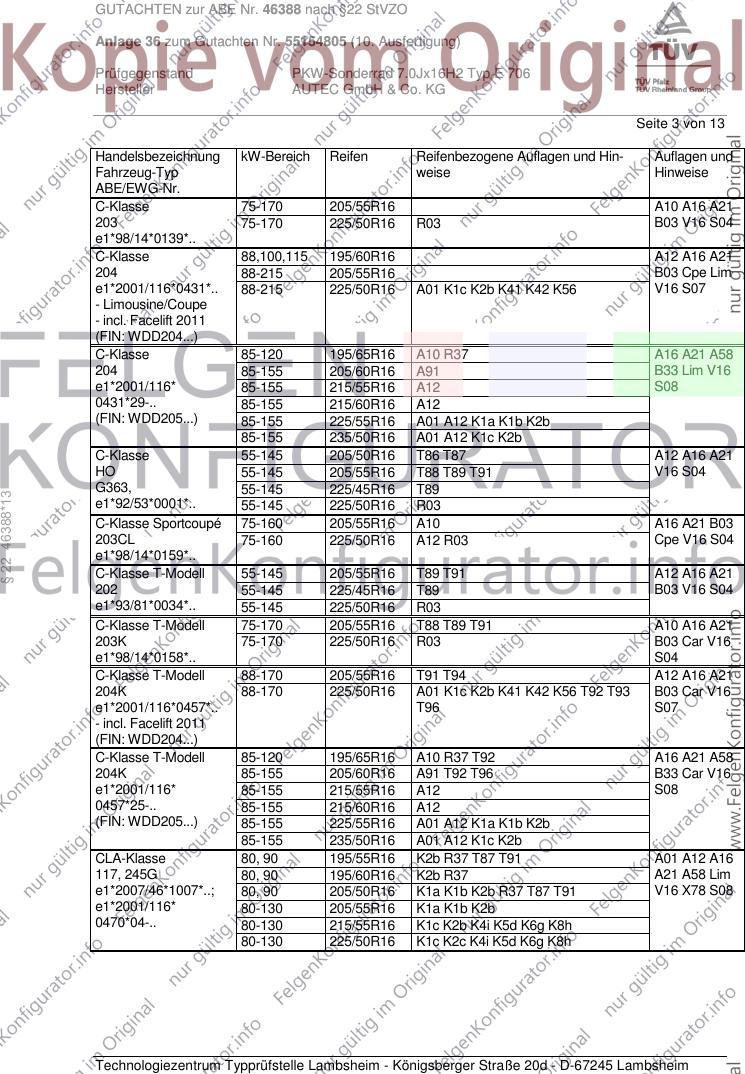

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse 75-170 205/55R16 A10 A16 A21
203 75-170 225/50R16 R03 B03 V16 S04
e1*98/14*0139*..
C-Klasse 88,100,115 195/60R16 A12 A16 A21
204 88-215 205/55R16 B03 Cpe Lim
e1*2001/116*0431*.. 88-215 225/50R16 A01 K1c K2b K41 K42 K56 V16 S07
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-120 195/65R16 A10 R37 A16 A21 A58
204 85-155 205/60R16 A91 B33 Lim V16
e1*2001/116* 85-155 215/55R16 A12 S08
0431*29-.. 85-155 215/60R16 A12
(FIN: WDD205...) 85-155 225/55R16 A01 A12 K1a K1b K2b
85-155 235/50R16 A01 A12 K1c K2b
C-Klasse 55-145 205/50R16 T86 T87 A12 A16 A21
HO 55-145 205/55R16 T88 T89 T91 V16 S04
G363, 55-145 225/45R16 T89
§ 22 46388*13
e1*92/53*0001*.. 55-145 225/50R16 R03
C-Klasse Sportcoupé 75-160 205/55R16 A10 A16 A21 B03
203CL 75-160 225/50R16 A12 R03 Cpe V16 S04
e1*98/14*0159*..
C-Klasse T-Modell 55-145 205/55R16 T89 T91 A12 A16 A21
202 55-145 225/45R16 T89 B03 V16 S04
e1*93/81*0034*.. 55-145 225/50R16 R03
C-Klasse T-Modell 75-170 205/55R16 T88 T89 T91 A10 A16 A21
203K 75-170 225/50R16 R03 B03 Car V16
e1*98/14*0158*.. S04
C-Klasse T-Modell 88-170 205/55R16 T91 T94 A12 A16 A21
204K 88-170 225/50R16 A01 K1c K2b K41 K42 K56 T92 T93 B03 Car V16
e1*2001/116*0457*.. T96 S07
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-120 195/65R16 A10 R37 T92 A16 A21 A58
204K 85-155 205/60R16 A91 T92 T96 B33 Car V16
e1*2001/116* 85-155 215/55R16 A12 S08
0457*25-.. 85-155 215/60R16 A12
(FIN: WDD205...) 85-155 225/55R16 A01 A12 K1a K1b K2b
85-155 235/50R16 A01 A12 K1c K2b
CLA-Klasse 80, 90 195/55R16 K2b R37 T87 T91 A01 A12 A16
117, 245G 80, 90 195/60R16 K2b R37 A21 A58 Lim
e1*2007/46*1007*..; 80, 90 205/50R16 K1a K1b K2b R37 T87 T91 V16 X78 S08
e1*2001/116* 80-130 205/55R16 K1a K1b K2b
0470*04-.. 80-130 215/55R16 K1c K2b K4i K5d K6g K8h
80-130 225/50R16 K1c K2c K4i K5d K6g K8h

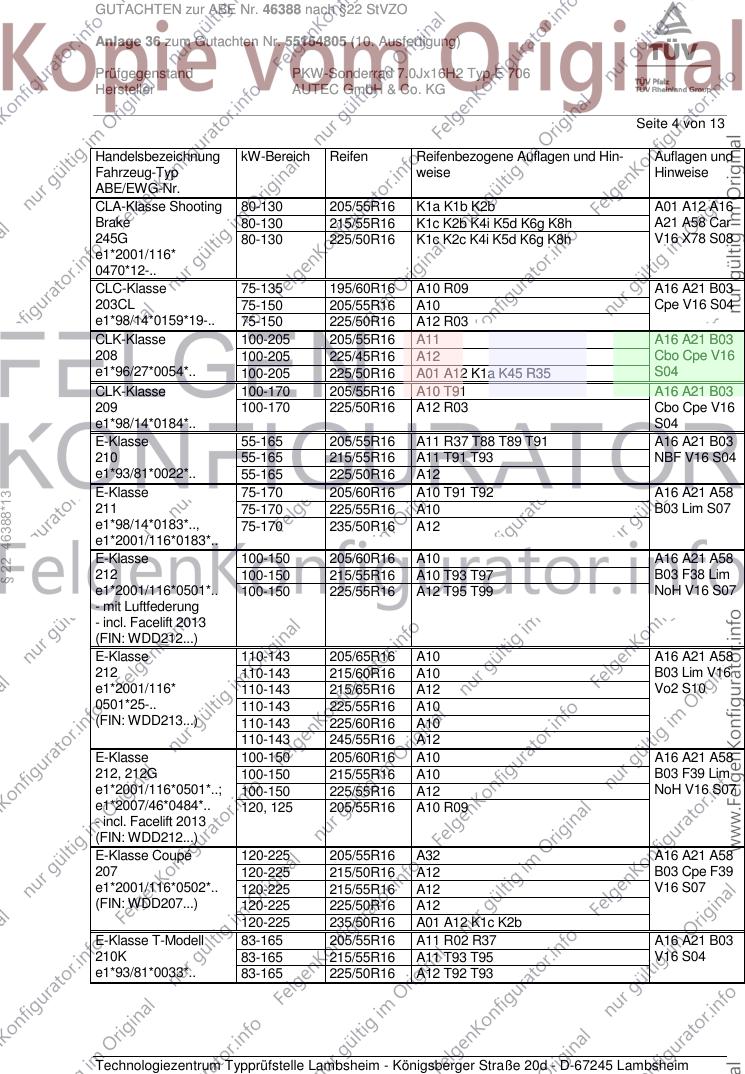

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 80-130 205/55R16 K1a K1b K2b A01 A12 A16
Brake 80-130 215/55R16 K1c K2b K4i K5d K6g K8h A21 A58 Car
245G 80-130 225/50R16 K1c K2c K4i K5d K6g K8h V16 X78 S08
e1*2001/116*
0470*12-..
CLC-Klasse 75-135 195/60R16 A10 R09 A16 A21 B03
203CL 75-150 205/55R16 A10 Cpe V16 S04
e1*98/14*0159*19-.. 75-150 225/50R16 A12 R03
CLK-Klasse 100-205 205/55R16 A11 A16 A21 B03
208 100-205 225/45R16 A12 Cbo Cpe V16
e1*96/27*0054*.. 100-205 225/50R16 A01 A12 K1a K45 R35 S04
CLK-Klasse 100-170 205/55R16 A10 T91 A16 A21 B03
209 100-170 225/50R16 A12 R03 Cbo Cpe V16
e1*98/14*0184*.. S04
E-Klasse 55-165 205/55R16 A11 R37 T88 T89 T91 A16 A21 B03
210 55-165 215/55R16 A11 T91 T93 NBF V16 S04
e1*93/81*0022*.. 55-165 225/50R16 A12
E-Klasse 75-170 205/60R16 A10 T91 T92 A16 A21 A58
§ 22 46388*13
211 75-170 225/55R16 A10 B03 Lim S07
e1*98/14*0183*.., 75-170 235/50R16 A12
e1*2001/116*0183*..
E-Klasse 100-150 205/60R16 A10 A16 A21 A58
212 100-150 215/55R16 A10 T93 T97 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/55R16 A12 T95 T99 NoH V16 S07
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 205/65R16 A10 A16 A21 A58
212 110-143 215/60R16 A10 B03 Lim V16
e1*2001/116* 110-143 215/65R16 A12 Vo2 S10
0501*25-.. 110-143 225/55R16 A10
(FIN: WDD213...) 110-143 225/60R16 A10
110-143 245/55R16 A12
E-Klasse 100-150 205/60R16 A10 A16 A21 A58
212, 212G 100-150 215/55R16 A10 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/55R16 A12 NoH V16 S07
e1*2007/46*0484*.. 120, 125 205/55R16 A10 R09
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/55R16 A32 A16 A21 A58
207 120-225 215/50R16 A12 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/55R16 A12 V16 S07
(FIN: WDD207...) 120-225 225/50R16 A12
120-225 235/50R16 A01 A12 K1c K2b
E-Klasse T-Modell 83-165 205/55R16 A11 R02 R37 A16 A21 B03
210K 83-165 215/55R16 A11 T93 T95 V16 S04
e1*93/81*0033*.. 83-165 225/50R16 A12 T92 T93

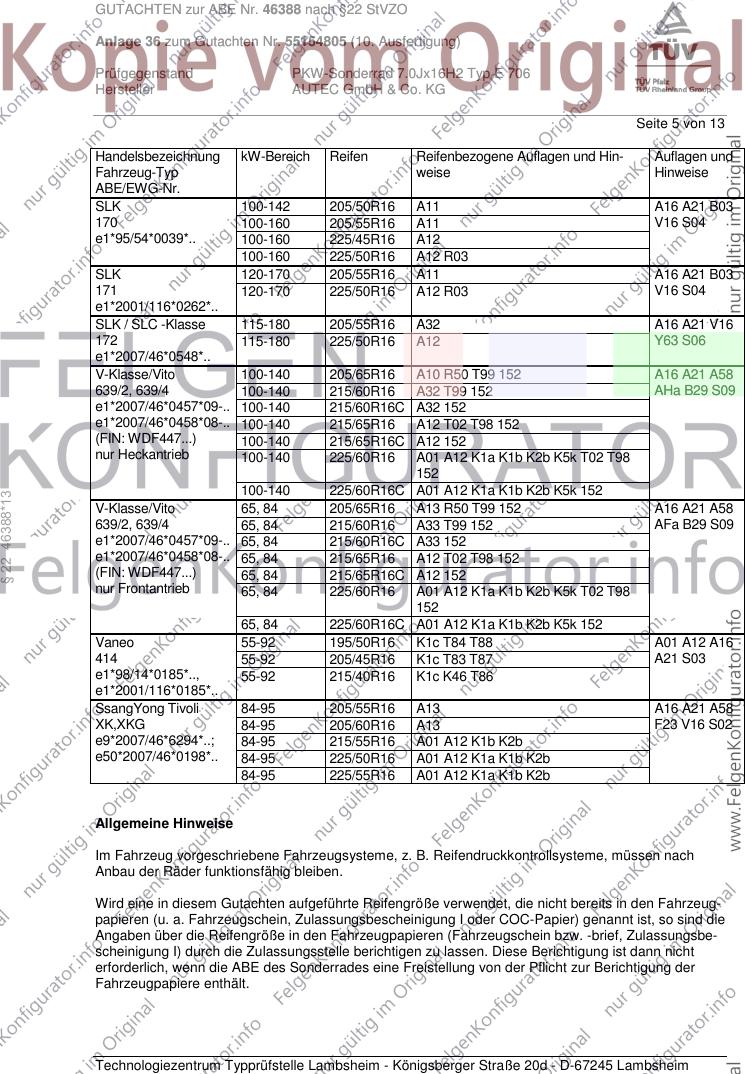

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
SLK 100-142 205/50R16 A11 A16 A21 B03
170 100-160 205/55R16 A11 V16 S04
e1*95/54*0039*.. 100-160 225/45R16 A12
100-160 225/50R16 A12 R03
SLK 120-170 205/55R16 A11 A16 A21 B03
171 120-170 225/50R16 A12 R03 V16 S04
e1*2001/116*0262*..
SLK / SLC -Klasse 115-180 205/55R16 A32 A16 A21 V16
172 115-180 225/50R16 A12 Y63 S06
e1*2007/46*0548*..
V-Klasse/Vito 100-140 205/65R16 A10 R50 T99 152 A16 A21 A58
639/2, 639/4 100-140 215/60R16 A32 T99 152 AHa B29 S09
e1*2007/46*0457*09-.. 100-140 215/60R16C A32 152
e1*2007/46*0458*08-.. 100-140 215/65R16 A12 T02 T98 152
(FIN: WDF447...) 100-140 215/65R16C A12 152
nur Heckantrieb 100-140 225/60R16 A01 A12 K1a K1b K2b K5k T02 T98
152
100-140 225/60R16C A01 A12 K1a K1b K2b K5k 152
§ 22 46388*13
V-Klasse/Vito 65, 84 205/65R16 A13 R50 T99 152 A16 A21 A58
639/2, 639/4 65, 84 215/60R16 A33 T99 152 AFa B29 S09
e1*2007/46*0457*09-.. 65, 84 215/60R16C A33 152
e1*2007/46*0458*08-.. 65, 84 215/65R16 A12 T02 T98 152
(FIN: WDF447...) 65, 84 215/65R16C A12 152
nur Frontantrieb 65, 84 225/60R16 A01 A12 K1a K1b K2b K5k T02 T98
152
65, 84 225/60R16C A01 A12 K1a K1b K2b K5k 152
Vaneo 55-92 195/50R16 K1c T84 T88 A01 A12 A16
414 55-92 205/45R16 K1c T83 T87 A21 S03
e1*98/14*0185*.., 55-92 215/40R16 K1c K46 T86
e1*2001/116*0185*..
SsangYong Tivoli 84-95 205/55R16 A13 A16 A21 A58
XK,XKG 84-95 205/60R16 A13 F23 V16 S02
e9*2007/46*6294*..; 84-95 215/55R16 A01 A12 K1b K2b
e50*2007/46*0198*.. 84-95 225/50R16 A01 A12 K1a K1b K2b
84-95 225/55R16 A01 A12 K1a K1b K2b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13

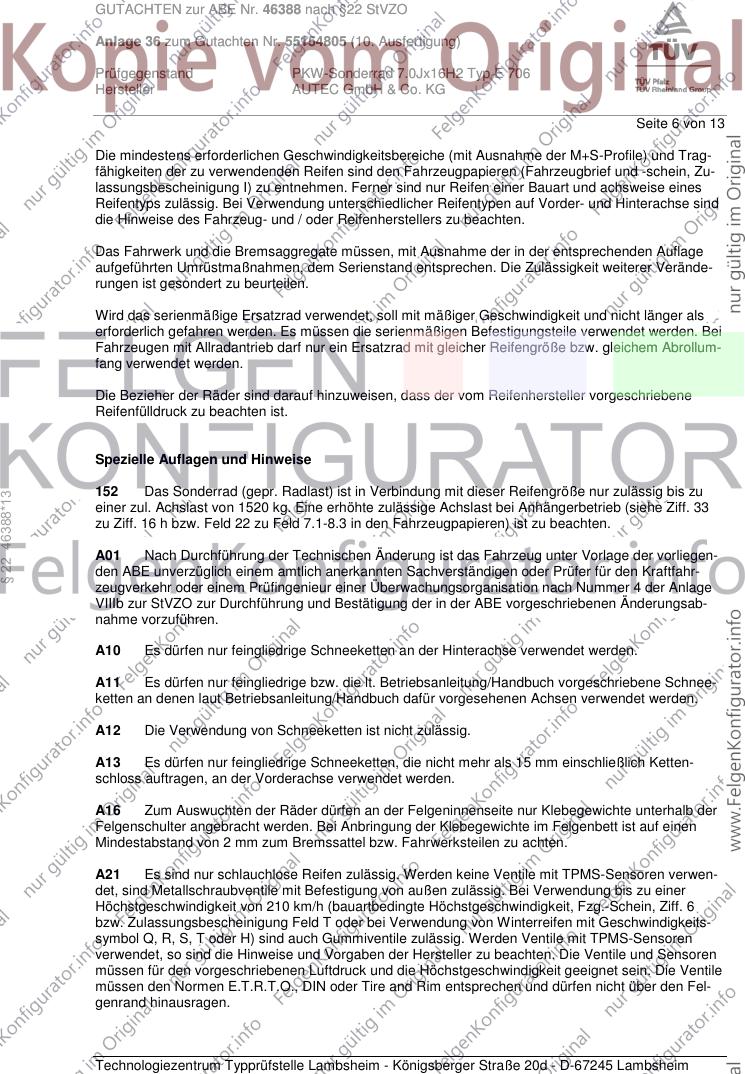

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§ 22 46388*13
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 13

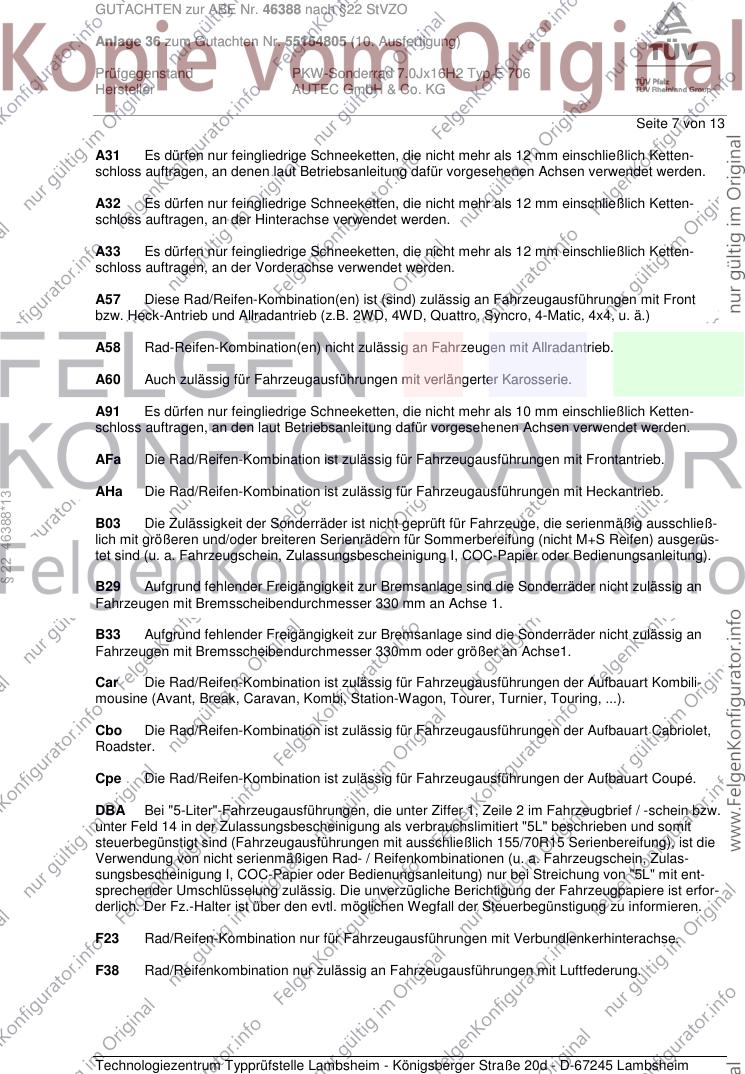

A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
§ 22 46388*13
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit ent-
sprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist erfor-
derlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 13

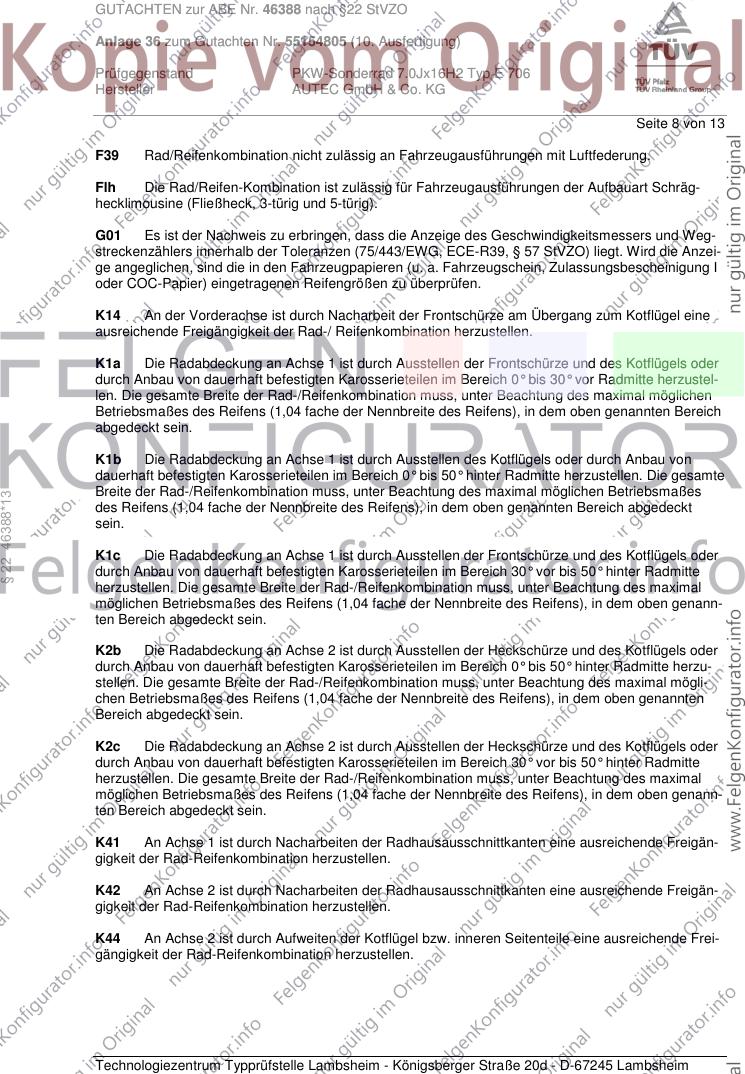

F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 46388*13
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 13

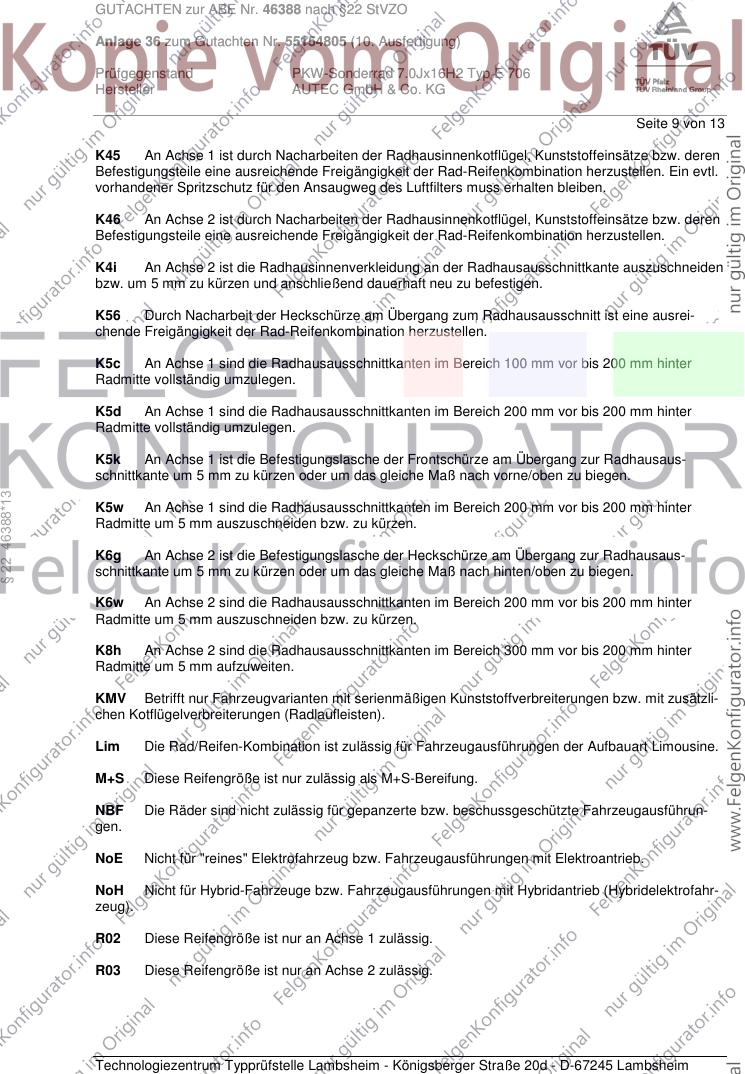

K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
§ 22 46388*13
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 13
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
R66 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/50R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).

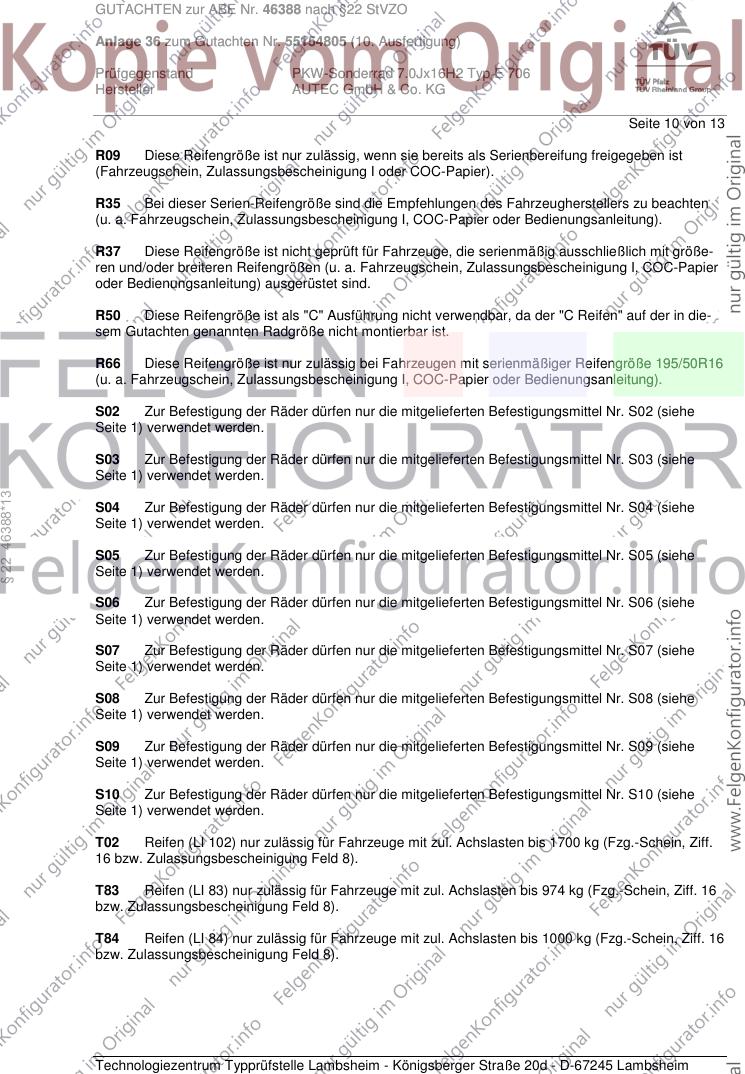

S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
§ 22 46388*13
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 13

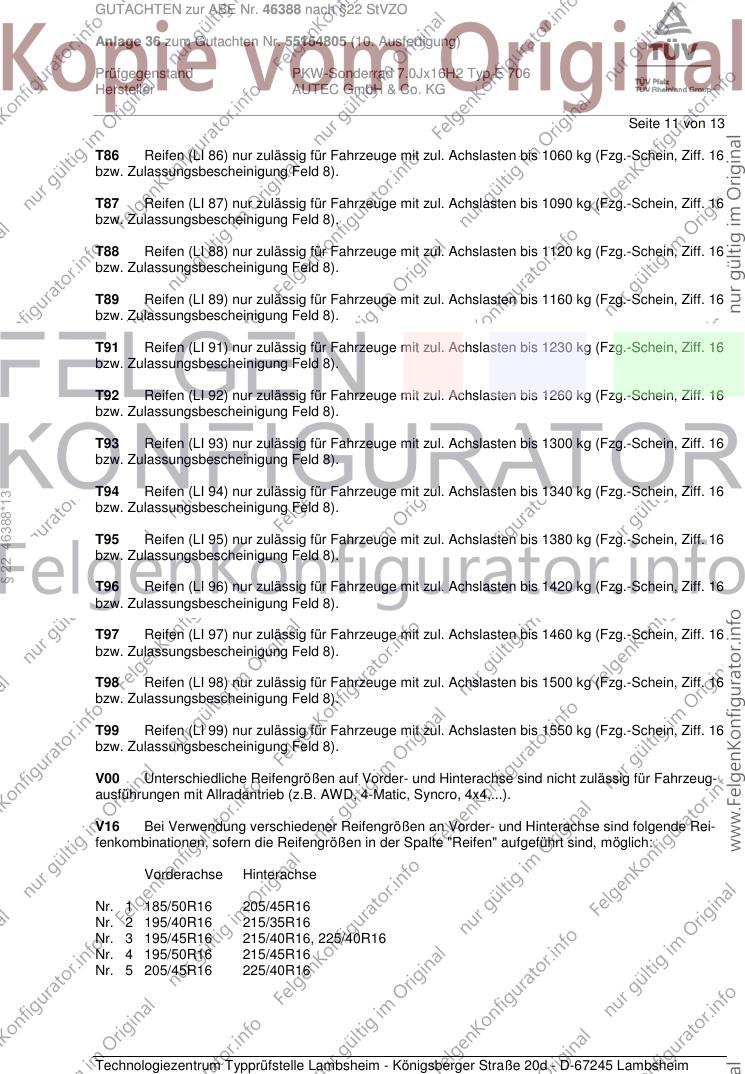

T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
§ 22 46388*13
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 13

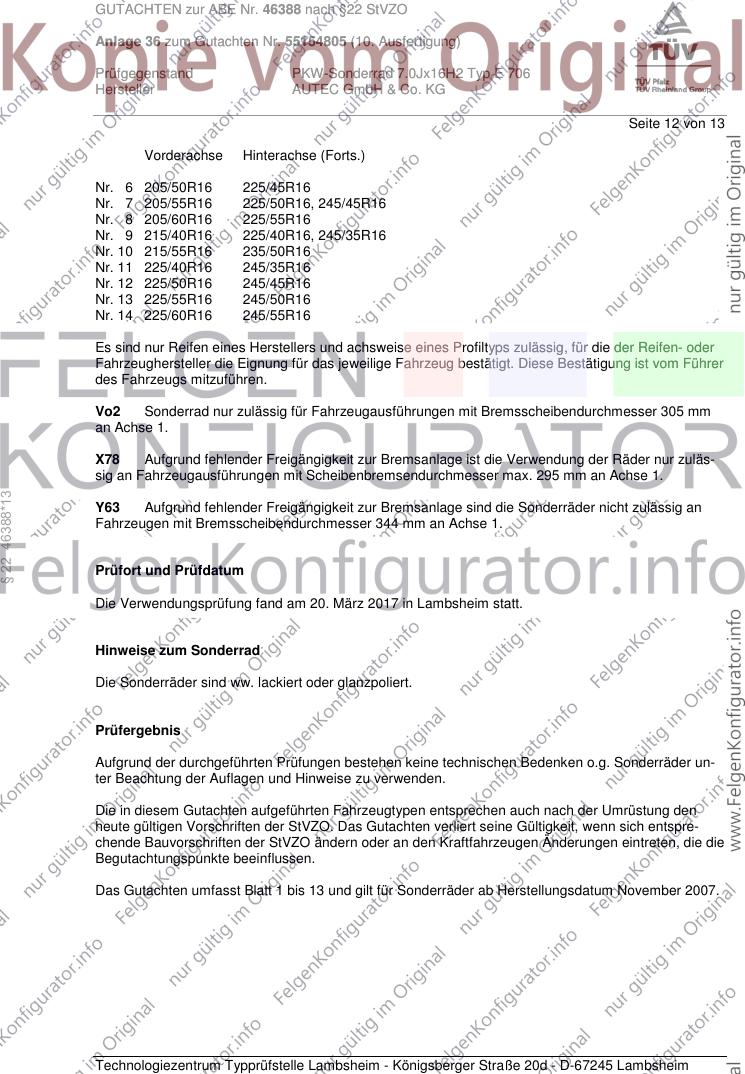

Vorderachse Hinterachse (Forts.)
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vo2 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
§ 22 46388*13
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. März 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. lackiert oder glanzpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46388 nach §22 StVZO
Anlage 36 zum Gutachten Nr. 55154805 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16H2 Typ E 706
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 13
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. März 2017
Coen 00267805.DOC
§ 22 46388*13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
