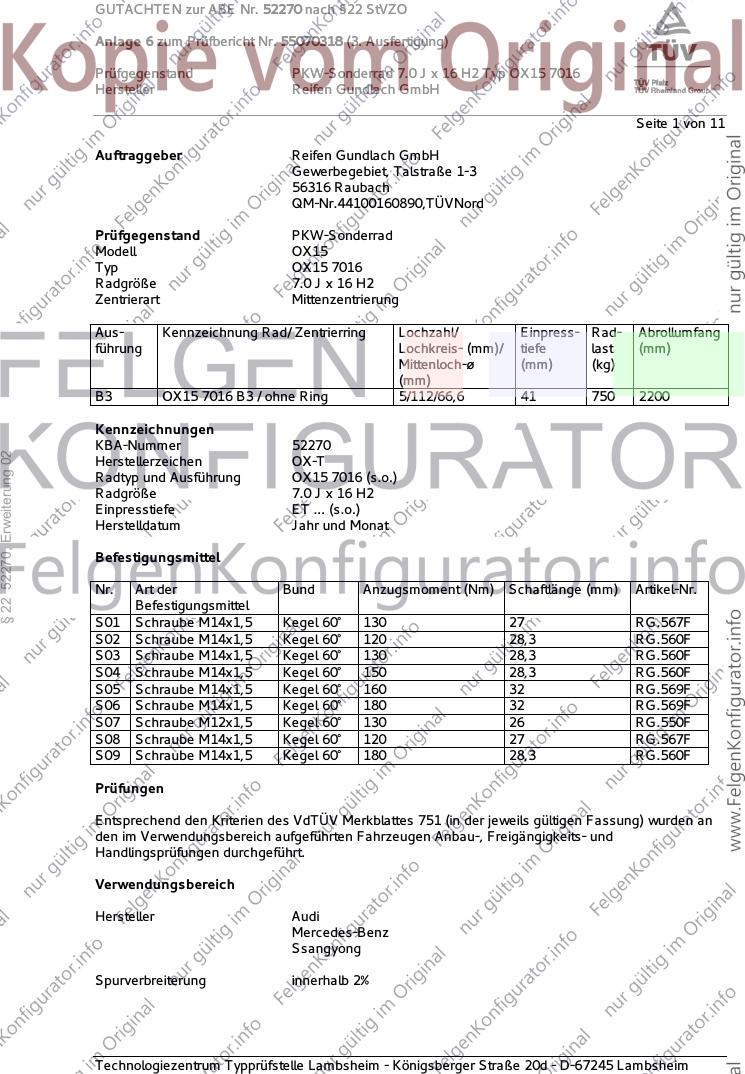

GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7016
Radgröße 7.0 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B3 OX15 7016 B3 / ohne Ring 5/112/66,6 41 750 2200
Kennzeichnungen
KBA-Nummer 52270
§ 22 52270, Erweiterung 02
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7016 (s.o.)
Radgröße 7.0 J x 16 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 27 RG.567F
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560F
S03 Schraube M14x1,5 Kegel 60° 130 28,3 RG.560F
S04 Schraube M14x1,5 Kegel 60° 150 28,3 RG.560F
S05 Schraube M14x1,5 Kegel 60° 160 32 RG.569F
S06 Schraube M14x1,5 Kegel 60° 180 32 RG.569F
S07 Schraube M12x1,5 Kegel 60° 130 26 RG.550F
S08 Schraube M14x1,5 Kegel 60° 120 27 RG.567F
S09 Schraube M14x1,5 Kegel 60° 180 28,3 RG.560F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 A19 A57 A99
B8, B81 88-125 215/55R16 A33 R37 Car Lim S08
e1*2001/116* 88-125 225/55R16 A12
0430*00-41; 88-125 235/50R16 A12
e13*2007/46*1084*.. 88-140 205/60R16 A13 M+S
(FIN: WAUZZZ8K...) 88-140 215/55R16 A33 M+S
88-195 225/55R16 A12 M+S
Audi A4 110 195/65R16 A11 R09 A19 A58 A99
B8, B81 90-140 205/60R16 A11 B03 Car Lim
e1*2001/116* 90-140 215/55R16 A11 S02
0430*35-..; 90-140 225/55R16 A31
e13*2007/46* 90-140 235/50R16 A12
1084*19-.. 90-140 245/50R16 A12
(FIN: WAUZZZF4...)
A-Klasse 60-142 195/55R16 K1c K2b K42 A01 A12 A19
169 60-142 205/50R16 K1c K2b K42 A99 V16 S01
§ 22 52270, Erweiterung 02
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K42 K56
60-142 225/45R16 K14 K1c K2b K41 K42
A-Klasse 66-135 205/55R16 A01 K2b A12 A19 A57
176, 245G 66-135 215/55R16 A01 K1a K2b K5d A99 Flh V00
e1*2007/46*0928*..; 66-135 225/50R16 A01 K1c K2b K5d V16 S03
e1*2001/116* 66-90 195/55R16 R37 T87 T91
0470*04-.. 66-90 195/60R16 R37
66-90 205/50R16 A01 K2b R37 T87 T91
A-Klasse 80-120 205/60R16 A12 A19 A58
F2A 80-120 215/55R16 A01 K1a K5d K6f A99 V16 Y85
e1*2007/46*1829*.. 80-120 225/55R16 A01 K1a K1b K2b K5d K6f K7a Z16 S01
(FIN: WDD177...)
B-Klasse 70,85 195/55R16 R37 A12 A19 A99
245 70,85 195/60R16 R37 V16 S01
e1*2001/116*0314*.. 70,85 205/50R16 A01 K42 R37
70-142 195/55R16 M+S
70-142 205/50R16 A01 K42 M+S
70-142 205/55R16 A01 K42
70-142 215/50R16 A01 K1b K2b K41 K42
70-142 225/50R16 A01 K1a K1b K2b K41 K42
B-Klasse 66-135 205/55R16 A01 A12 K2b A19 A57 A99
246, 245G 66-135 215/55R16 A01 A12 K2b NoE V00 V16
e1*2007/46*0751*..; 66-135 225/50R16 A01 A12 K1a K1b K2b S03
e1*2001/116* 66-90 195/55R16 A91 R37 T87 T91
0470*04-.. 66-90 195/60R16 A91 R37
- incl. Facelift 2014 66-90 205/50R16 A01 A12 K2b R37 T87 T91
B-Klasse 85-120 205/60R16 A12 A19 A58
F2B 85-120 215/55R16 A01 K2b K5d A99 F24 V16
e1*2007/46*1909*.. 85-120 225/55R16 A01 K1c K2b K4i K5d K6f K7a Z16 S01
B-Klasse electric drive 65 (132) 205/60R16 A91 A19 A58 A99
245G 65 (132) 215/55R16 A12 Flh KMV S03
e1*2001/116*0470*.. 65 (132) 225/55R16 A12
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-120 195/65R16 A10 R37 A19 A58 A99
204 85-155 205/60R16 A10 B33 Lim V16
e1*2001/116* 85-155 215/55R16 A91 S03
0431*29-.. 85-155 215/60R16 A12
- incl. Facelift 2018 85-155 225/55R16 A12
(FIN: WDD205...) 85-155 235/50R16 A01 A12 K1a K1b K2b
C-Klasse T-Modell 85-120 195/65R16 A10 R37 T92 A19 A58 A99
204K 85-155 205/60R16 A10 T92 T96 B33 Car V16
e1*2001/116* 85-155 215/55R16 A91 S03
0457*25-.. 85-155 215/60R16 A12
- incl. Facelift 2018 85-155 225/55R16 A12
(FIN: WDD205...) 85-155 235/50R16 A01 A12 K1a K1b K2b
CLA-Coupe 85-120 205/60R16 A12 A19 A58
F2CLA 85-120 215/60R16 A01 K2b K5d A99 Lim V16
e1*2007/46*1912*.. 85-120 225/55R16 A01 K1a K1b K2b K4i K5d K6f K7a Z16 S01
(FIN: WDD118...)
§ 22 52270, Erweiterung 02
CLA-Klasse 80, 90 195/55R16 R37 T87 T91 A12 A19 A57
117, 245G 80, 90 195/60R16 R37 A99 Lim V00
e1*2007/46*1007*..; 80, 90 205/50R16 A01 K2b R37 T87 T91 V16 S03
e1*2001/116* 80-130 205/55R16 A01 K2b
0470*04-.. 80-130 215/55R16 A01 K1a K1b K2b K5d
80-130 225/50R16 A01 K1c K2b K5d
CLA-Klasse Shooting 80-130 205/55R16 K2b A01 A12 A19
Brake 80-130 215/55R16 K1a K1b K2b K5d A57 A99 Car
245G 80-130 225/50R16 K1c K2b K5d V00 V16 S03
e1*2001/116*
0470*12-..
E-Klasse 110-143 205/65R16 A10 A19 A58 A99
212 110-143 215/60R16 A10 B03 Lim NoH
e1*2001/116* 110-143 215/65R16 A12 V16 Vo2 S04
0501*24-.. 110-143 225/55R16 A10
(FIN: WDD213...) 110-143 225/60R16 A10
V-Klasse 72-128 215/60R16 K2c R09 R35 A01 A12 A19
638/2 72-128 215/60R16 K2c T94 T95 T99 A99 K42 K44
e9*95/54, 98/14, K56 S05
2001/116*0020*..
V-Klasse/Vito 100-140 205/65R16 A10 R50 T99 150 A19 A58 A99
639/2, 639/4 100-140 215/60R16 A10 T99 150 AHa B29 NoE
e1*2007/46* 100-140 215/60R16C A10 150 S09
0457*09-.. 100-140 215/65R16 A12 T02 T98 150
e1*2007/46* 100-140 215/65R16C A12 150
0458*08-.. 100-140 225/60R16 A01 A12 K2b T02 T98 150
(FIN: WDF447...) 100-140 225/60R16C A01 A12 K2b 150
nur Heckantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 65, 84 205/65R16 A13 R50 T99 150 A19 A58 A99
639/2, 639/4 65, 84 215/60R16 A13 T99 150 AFa B29 NoE
e1*2007/46* 65, 84 215/60R16C A13 150 S09
0457*09-.. 65, 84 215/65R16 A12 T02 T98 150
e1*2007/46* 65, 84 215/65R16C A12 150
0458*08-.. 65, 84 225/60R16 A01 A12 K2b T02 T98 150
(FIN: WDF447...) 65, 84 225/60R16C A01 A12 K2b 150
nur Frontantrieb
Vito 58-105 215/60R16 K2c R09 R35 A01 A12 A19
638 58-105 215/60R16 K2c T95 T99 A99 K42 K44
e9*93/81,98/14, K56 S05
2001/116*0005*..
Vito/Viano 65-165 215/60R16 K1b K2b K41 T99 150 A01 A12 A19
639, -/2, -/4, -/5 65-165 215/65R16 K1b K2b K41 T02 T98 150 A57 A99 B03
e9*2001/116*0048*.., 65-165 215/65R16C K1b K2b K41 150 S06
e1*2007/46* 65-165 225/60R16 K1a K1b K2b K41 T02 T98 150
0457*00-08, 65-165 225/60R16C K1a K1b K2b K41 150
§ 22 52270, Erweiterung 02
0458*00-07, 65-190 215/60R16 K1b K2b K41 M+S T99 150
0459*00-05, 65-190 215/65R16 K1b K2b K41 M+S T02 T98 150
L275, L720 65-190 215/65R16C K1b K2b K41 M+S 150
- incl. MJ 2011 65-190 225/60R16 K1a K1b K2b K41 M+S T02 T98 150
65-190 225/60R16C K1a K1b K2b K41 M+S 150
SsangYong Tivoli 84-95 205/55R16 A13 A19 A58 A99
2WD 84-95 205/60R16 A13 F23 S07
XK,XKG 84-95 215/55R16 A01 A91 K2b
e9*2007/46*6294*..;
e50*2007/46*0198*..
SsangYong Tivoli 84-95 205/55R16 A13 A19 A56 A99
4WD 84-95 205/60R16 A13 F24 S07
XK 84-95 215/55R16 A91
e9*2007/46*6294*.. 84-95 225/50R16 A01 A12 K1b
84-95 225/55R16 A01 A12 K1b
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Fortsetzung allgemeine Hinweise
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52270, Erweiterung 02
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

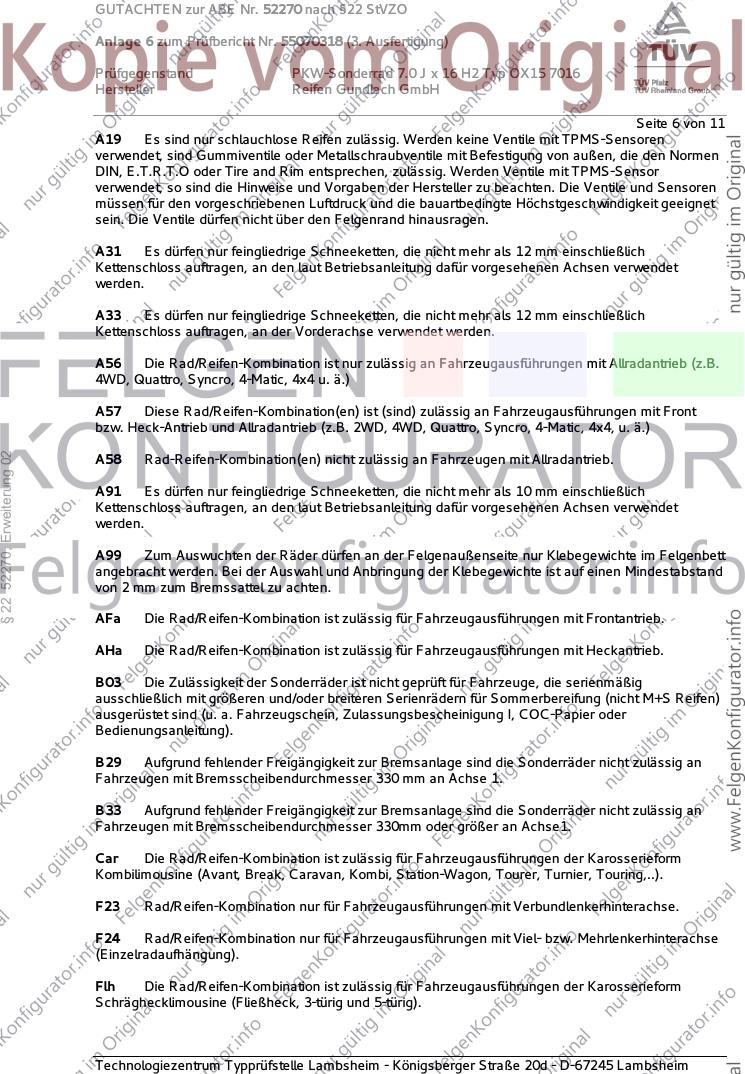

Seite 6 von 11
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§ 22 52270, Erweiterung 02
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

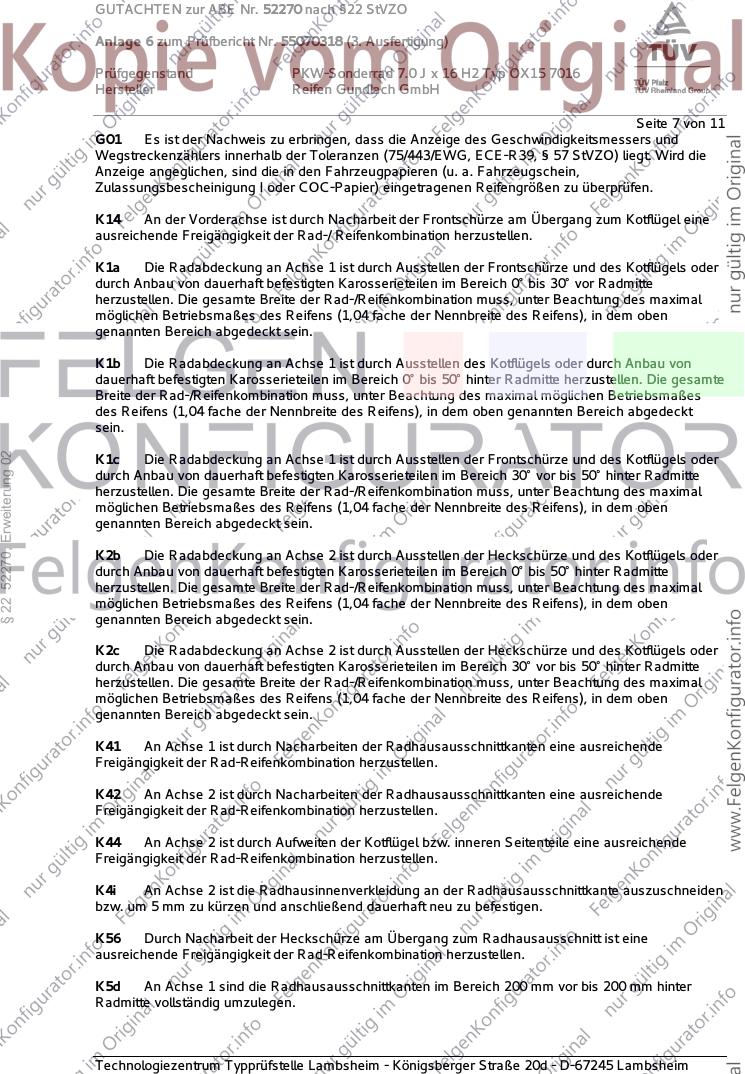

Seite 7 von 11
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§ 22 52270, Erweiterung 02
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

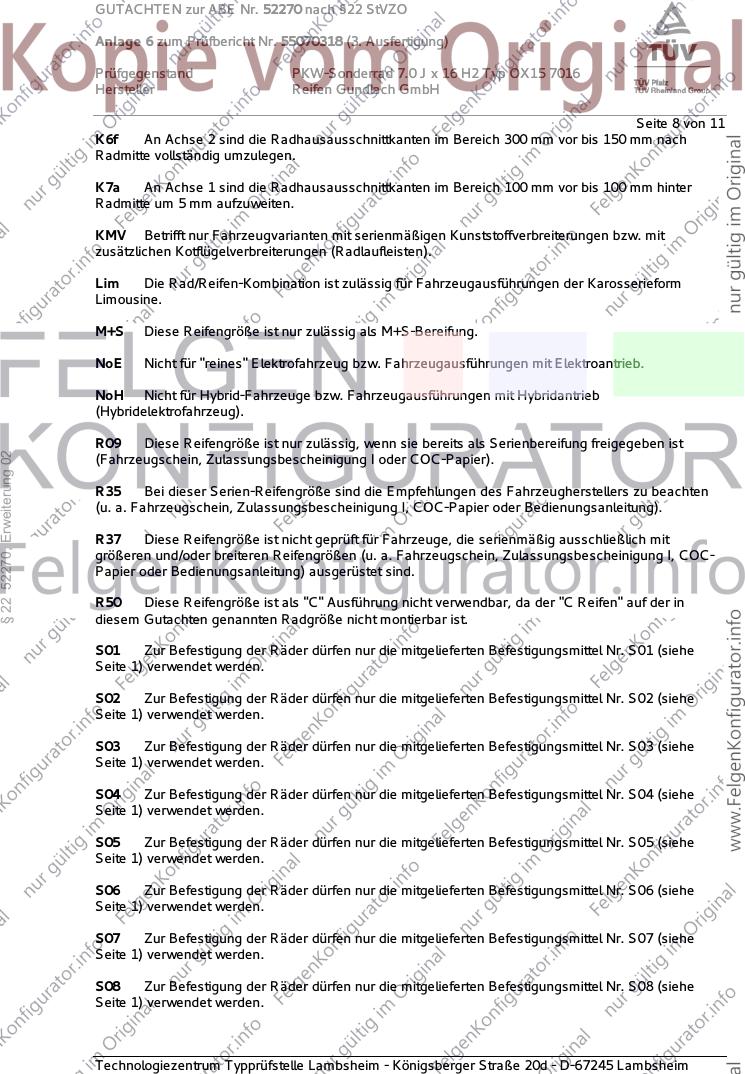

Seite 8 von 11
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
§ 22 52270, Erweiterung 02
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

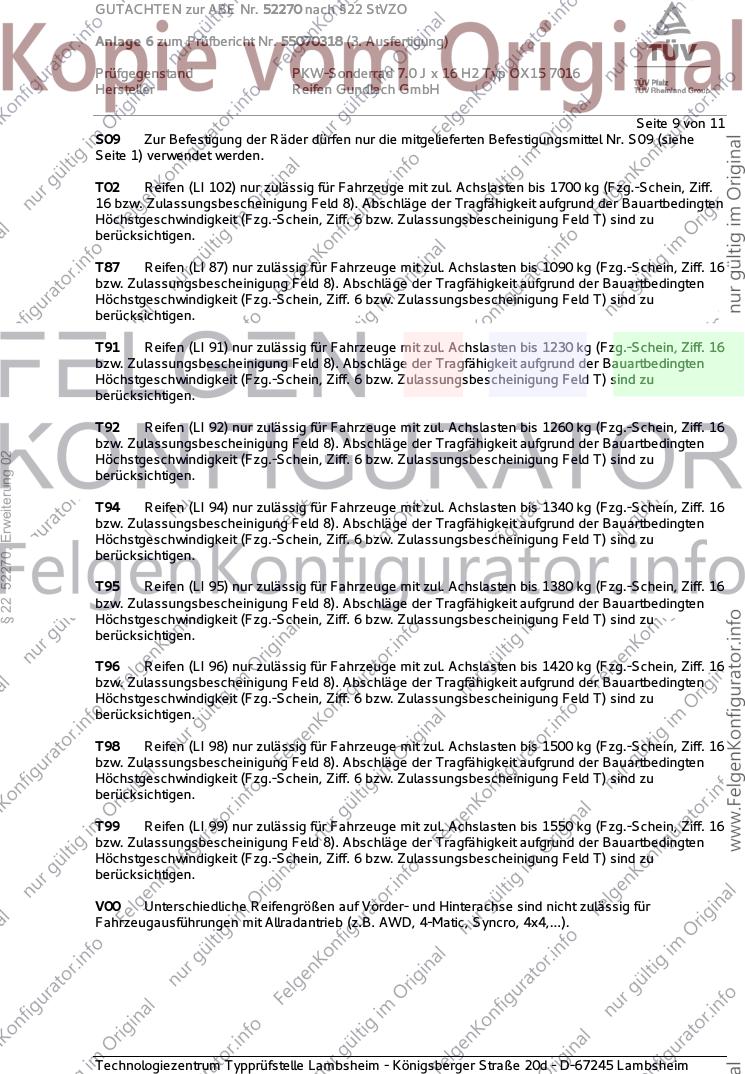

Seite 9 von 11
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52270, Erweiterung 02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH

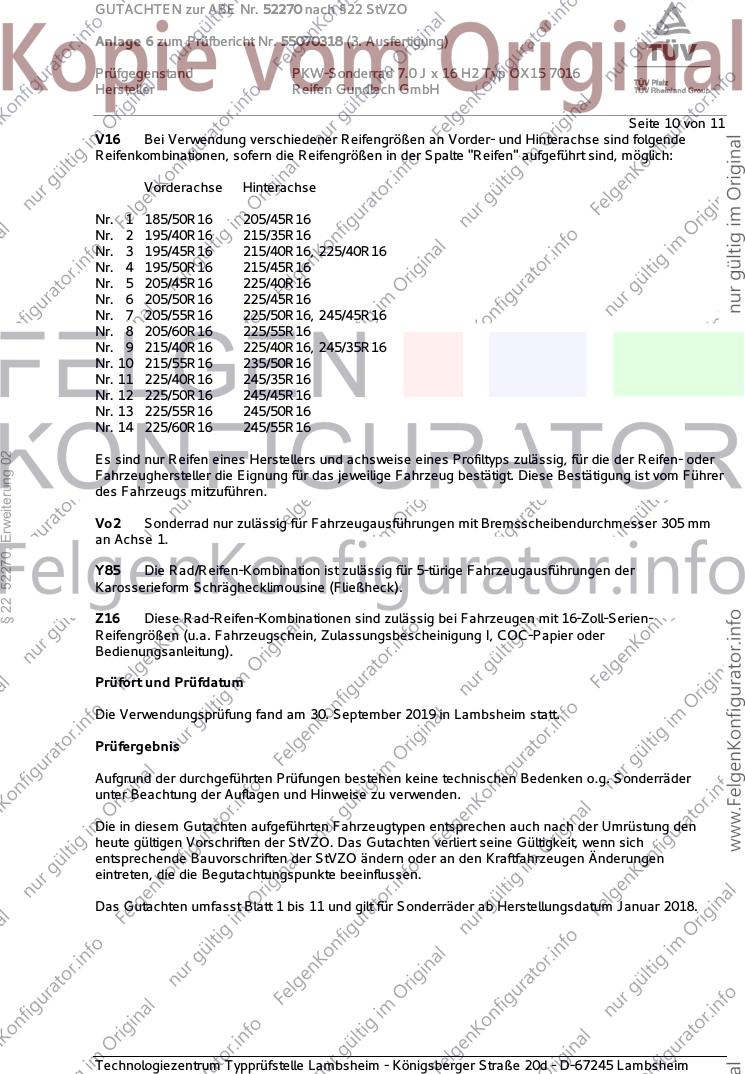

Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
§ 22 52270, Erweiterung 02
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vo2 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 305 mm
an Achse 1.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. September 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52270 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55070318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 16 H2 Typ OX15 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
Fortsetzung Prüfergebnis
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. September 2019
Laux 00329446.DOC JR-RL
§ 22 52270, Erweiterung 02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
