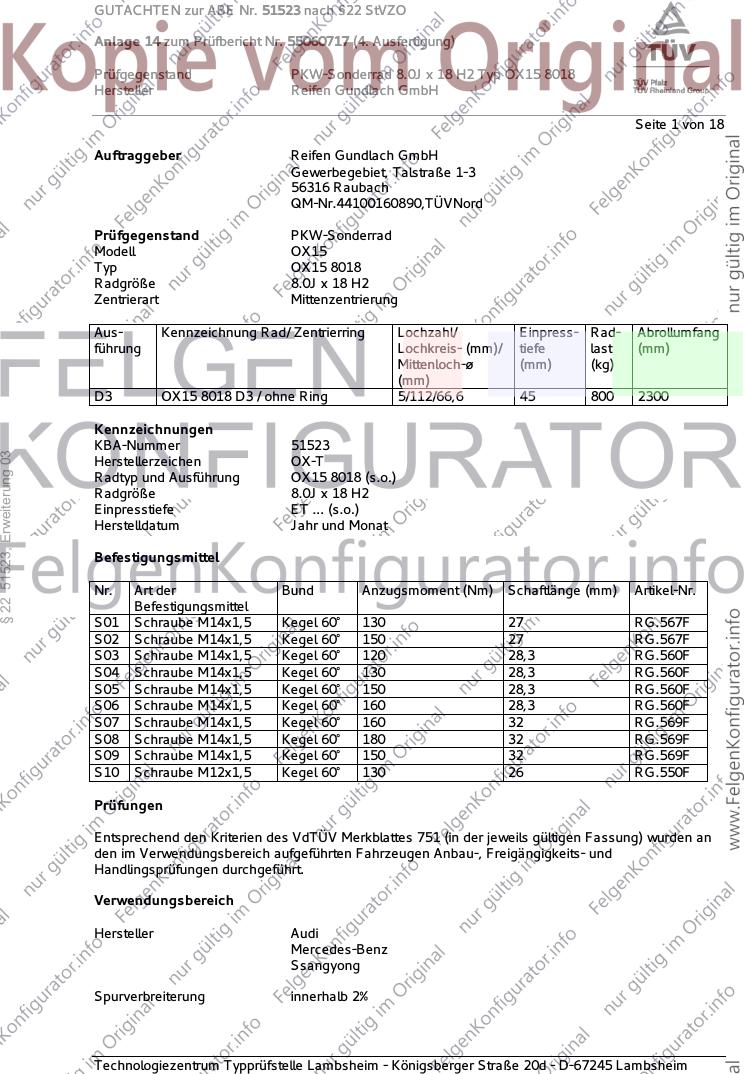

GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8018
Radgröße 8.0J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 OX15 8018 D3 / ohne Ring 5/112/66,6 45 800 2300
Kennzeichnungen
KBA-Nummer 51523
§ 22 51523, Erweiterung 03
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8018 (s.o.)
Radgröße 8.0J x 18 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 27 RG.567F
S02 Schraube M14x1,5 Kegel 60° 150 27 RG.567F
S03 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560F
S04 Schraube M14x1,5 Kegel 60° 130 28,3 RG.560F
S05 Schraube M14x1,5 Kegel 60° 150 28,3 RG.560F
S06 Schraube M14x1,5 Kegel 60° 160 28,3 RG.560F
S07 Schraube M14x1,5 Kegel 60° 160 32 RG.569F
S08 Schraube M14x1,5 Kegel 60° 180 32 RG.569F
S09 Schraube M14x1,5 Kegel 60° 150 32 RG.569F
S10 Schraube M12x1,5 Kegel 60° 130 26 RG.550F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

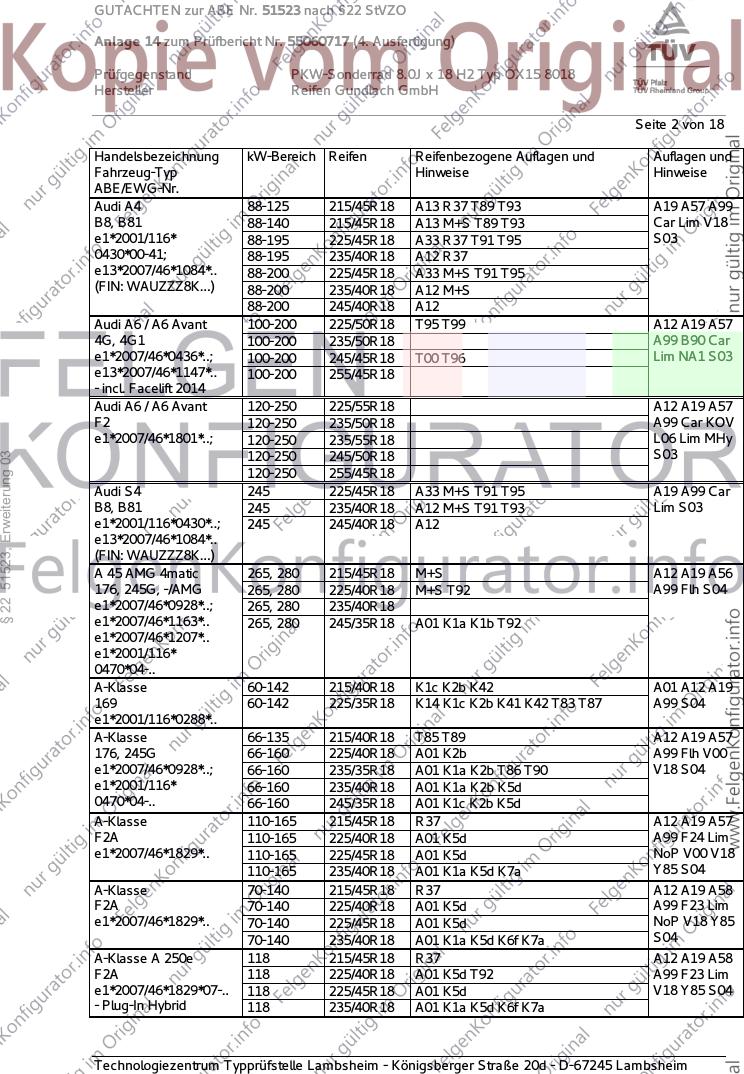

GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A19 A57 A99
B8, B81 88-140 215/45R18 A13 M+S T89 T93 Car Lim V18
e1*2001/116* 88-195 225/45R18 A33 R37 T91 T95 S03
0430*00-41; 88-195 235/40R18 A12 R37
e13*2007/46*1084*.. 88-200 225/45R18 A33 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A6 / A6 Avant 100-200 225/50R18 T95 T99 A12 A19 A57
4G, 4G1 100-200 235/50R18 A99 B90 Car
e1*2007/46*0436*..; 100-200 245/45R18 T00 T96 Lim NA1 S03
e13*2007/46*1147*.. 100-200 255/45R18
- incl. Facelift 2014
Audi A6 / A6 Avant 120-250 225/55R18 A12 A19 A57
F2 120-250 235/50R18 A99 Car KOV
e1*2007/46*1801*..; 120-250 235/55R18 L06 Lim MHy
S03
§ 22 51523, Erweiterung 03
120-250 245/50R18
120-250 255/45R18
Audi S4 245 225/45R18 A33 M+S T91 T95 A19 A99 Car
B8, B81 245 235/40R18 A12 M+S T91 T93 Lim S03
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A 45 AMG 4matic 265, 280 215/45R18 M+S A12 A19 A56
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A99 Flh S04
e1*2007/46*0928*..; 265, 280 235/40R18
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1a K1b T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A12 A19
169 60-142 225/35R18 K14 K1c K2b K41 K42 T83 T87 A99 S04
e1*2001/116*0288*..
A-Klasse 66-135 215/40R18 T85 T89 A12 A19 A57
176, 245G 66-160 225/40R18 A01 K2b A99 Flh V00
e1*2007/46*0928*..; 66-160 235/35R18 A01 K1a K2b T86 T90 V18 S04
e1*2001/116* 66-160 235/40R18 A01 K1a K2b K5d
0470*04-.. 66-160 245/35R18 A01 K1c K2b K5d
A-Klasse 110-165 215/45R18 R37 A12 A19 A57
F2A 110-165 225/40R18 A01 K5d A99 F24 Lim
e1*2007/46*1829*.. 110-165 225/45R18 A01 K5d NoP V00 V18
110-165 235/40R18 A01 K1a K5d K7a Y85 S04
A-Klasse 70-140 215/45R18 R37 A12 A19 A58
F2A 70-140 225/40R18 A01 K5d A99 F23 Lim
e1*2007/46*1829*.. 70-140 225/45R18 A01 K5d NoP V18 Y85
70-140 235/40R18 A01 K1a K5d K6f K7a S04
A-Klasse A 250e 118 215/45R18 R37 A12 A19 A58
F2A 118 225/40R18 A01 K5d T92 A99 F23 Lim
e1*2007/46*1829*07-.. 118 225/45R18 A01 K5d V18 Y85 S04
- Plug-In Hybrid 118 235/40R18 A01 K1a K5d K6f K7a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

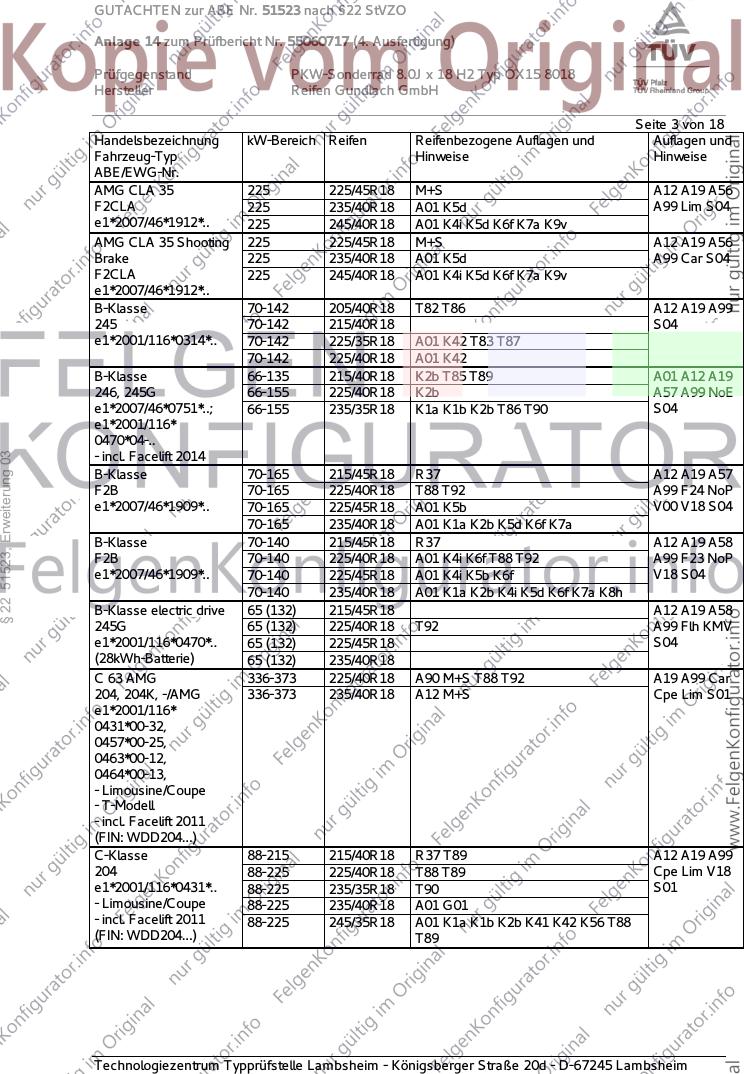

GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG CLA 35 225 225/45R18 M+S A12 A19 A56
F2CLA 225 235/40R18 A01 K5d A99 Lim S04
e1*2007/46*1912*.. 225 245/40R18 A01 K4i K5d K6f K7a K9v
AMG CLA 35 Shooting 225 225/45R18 M+S A12 A19 A56
Brake 225 235/40R18 A01 K5d A99 Car S04
F2CLA 225 245/40R18 A01 K4i K5d K6f K7a K9v
e1*2007/46*1912*..
B-Klasse 70-142 205/40R18 T82 T86 A12 A19 A99
245 70-142 215/40R18 S04
e1*2001/116*0314*.. 70-142 225/35R18 A01 K42 T83 T87
70-142 225/40R18 A01 K42
B-Klasse 66-135 215/40R18 K2b T85 T89 A01 A12 A19
246, 245G 66-155 225/40R18 K2b A57 A99 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1a K1b K2b T86 T90 S04
e1*2001/116*
0470*04-..
§ 22 51523, Erweiterung 03
- incl. Facelift 2014
B-Klasse 70-165 215/45R18 R37 A12 A19 A57
F2B 70-165 225/40R18 T88 T92 A99 F24 NoP
e1*2007/46*1909*.. 70-165 225/45R18 A01 K5b V00 V18 S04
70-165 235/40R18 A01 K1a K2b K5d K6f K7a
B-Klasse 70-140 215/45R18 R37 A12 A19 A58
F2B 70-140 225/40R18 A01 K4i K6f T88 T92 A99 F23 NoP
e1*2007/46*1909*.. 70-140 225/45R18 A01 K4i K5b K6f V18 S04
70-140 235/40R18 A01 K1a K2b K4i K5d K6f K7a K8h
B-Klasse electric drive 65 (132) 215/45R18 A12 A19 A58
245G 65 (132) 225/40R18 T92 A99 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 S04
(28kWh-Batterie) 65 (132) 235/40R18
C 63 AMG 336-373 225/40R18 A90 M+S T88 T92 A19 A99 Car
204, 204K, -/AMG 336-373 235/40R18 A12 M+S Cpe Lim S01
e1*2001/116*
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 R37 T89 A12 A19 A99
204 88-225 225/40R18 T88 T89 Cpe Lim V18
e1*2001/116*0431*.. 88-225 235/35R18 T90 S01
- Limousine/Coupe 88-225 235/40R18 A01 G01
- incl. Facelift 2011 88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T88
(FIN: WDD204...) T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 215/45R18 A10 R37 T89 T93 A19 A58 A99
204 85-190 225/45R18 A32 T91 T95 Lim NoP V18
e1*2001/116* 85-190 235/40R18 A12 T91 T95 S04
0431*29-.. 85-190 245/40R18 A12
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 125-245 225/45R18 A32 A19 A56 A99
204 125-245 235/40R18 A12 Lim NoP V18
e1*2001/116* 125-245 245/40R18 A12 R03 S04
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic Hybrid 155 225/45R18 A12 R02 A19 A56 A99
Plug-in 155 225/45R18 A32 M+S R03 T95 Lim V18 S04
204 155 235/40R18 A12 M+S T95
e1*2001/116*0431*53-.. 155 245/40R18 A12 R03
(FIN: W..205...)
§ 22 51523, Erweiterung 03
C-Klasse Coupé / 110-190 225/45R18 A32 A19 A58 A99
Cabrio 110-190 235/40R18 A12 Cbo Cpe V18
204 110-190 245/40R18 A12 S04
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/45R18 A32 A19 A56 A99
Cabrio 4matic 125-245 235/40R18 A12 Cbo Cpe V18
204 125-245 245/40R18 A12 R03 S04
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Hybrid Plug-in 143, 155 225/45R18 A12 R02 T95 A19 A58 A99
204 143, 155 225/45R18 A32 M+S R03 T95 Lim V18 S04
e1*2001/116*0431*50-.. 143, 155 235/40R18 A12 M+S T95
(FIN: W..205...) 143, 155 245/40R18 A12 T93 T97
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A19 A99
204K 88-170 215/40R18 R02 R37 T85 T89 Car V18 S01
e1*2001/116*0457*.. 88-200 235/35R18 T90
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 T91 T93
88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T89
T92
C-Klasse T-Modell 85-155 215/45R18 A10 R37 T89 T93 A19 A58 A99
204K 85-190 225/45R18 A32 T91 T95 Car MHy V18
e1*2001/116* 85-190 235/40R18 A12 T91 T95 S04
0457*25-.. 85-190 245/40R18 A12 T93 T97
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

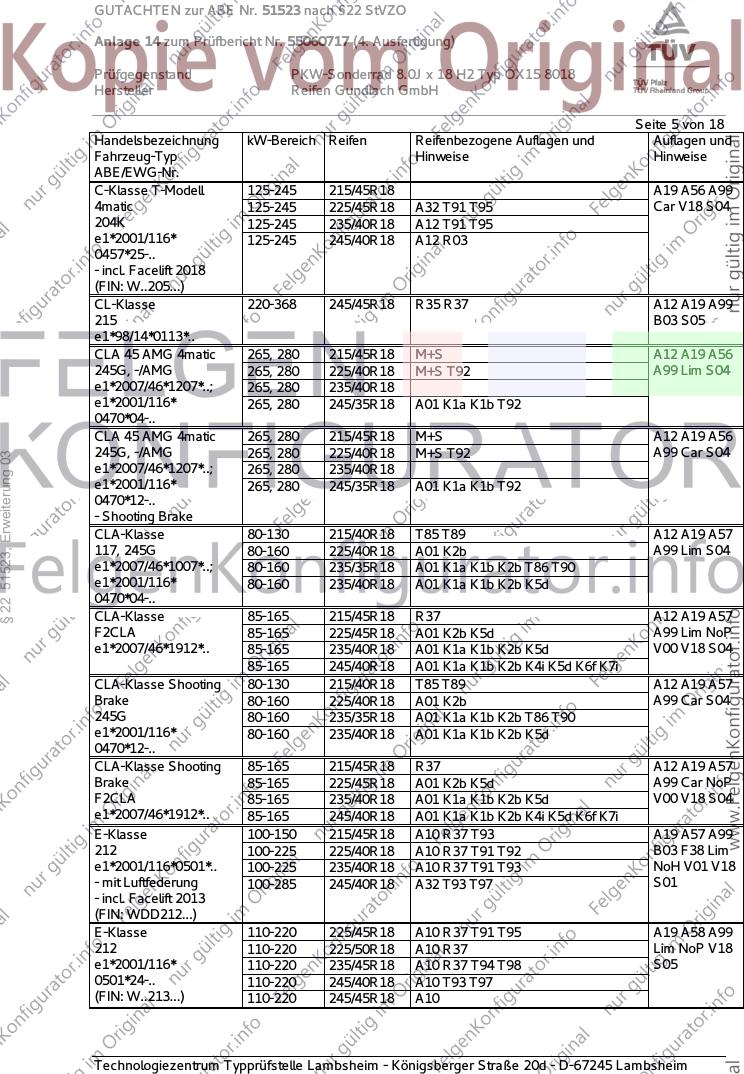

GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 215/45R18 A19 A56 A99
4matic 125-245 225/45R18 A32 T91 T95 Car V18 S04
204K 125-245 235/40R18 A12 T91 T95
e1*2001/116* 125-245 245/40R18 A12 R03
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CL-Klasse 220-368 245/45R18 R35 R37 A12 A19 A99
215 B03 S05
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A19 A56
245G, -/AMG 265, 280 225/40R18 M+S T92 A99 Lim S04
e1*2007/46*1207*..; 265, 280 235/40R18
e1*2001/116* 265, 280 245/35R18 A01 K1a K1b T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A19 A56
245G, -/AMG 265, 280 225/40R18 M+S T92 A99 Car S04
§ 22 51523, Erweiterung 03
e1*2007/46*1207*..; 265, 280 235/40R18
e1*2001/116* 265, 280 245/35R18 A01 K1a K1b T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 T85 T89 A12 A19 A57
117, 245G 80-160 225/40R18 A01 K2b A99 Lim S04
e1*2007/46*1007*..; 80-160 235/35R18 A01 K1a K1b K2b T86 T90
e1*2001/116* 80-160 235/40R18 A01 K1a K1b K2b K5d
0470*04-..
CLA-Klasse 85-165 215/45R18 R37 A12 A19 A57
F2CLA 85-165 225/45R18 A01 K2b K5d A99 Lim NoP
e1*2007/46*1912*.. 85-165 235/40R18 A01 K1a K1b K2b K5d V00 V18 S04
85-165 245/40R18 A01 K1a K1b K2b K4i K5d K6f K7i
CLA-Klasse Shooting 80-130 215/40R18 T85 T89 A12 A19 A57
Brake 80-160 225/40R18 A01 K2b A99 Car S04
245G 80-160 235/35R18 A01 K1a K1b K2b T86 T90
e1*2001/116* 80-160 235/40R18 A01 K1a K1b K2b K5d
0470*12-..
CLA-Klasse Shooting 85-165 215/45R18 R37 A12 A19 A57
Brake 85-165 225/45R18 A01 K2b K5d A99 Car NoP
F2CLA 85-165 235/40R18 A01 K1a K1b K2b K5d V00 V18 S04
e1*2007/46*1912*.. 85-165 245/40R18 A01 K1a K1b K2b K4i K5d K6f K7i
E-Klasse 100-150 215/45R18 A10 R37 T93 A19 A57 A99
212 100-225 225/40R18 A10 R37 T91 T92 B03 F38 Lim
e1*2001/116*0501*.. 100-225 235/40R18 A10 R37 T91 T93 NoH V01 V18
- mit Luftfederung 100-285 245/40R18 A32 T93 T97 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/45R18 A10 R37 T91 T95 A19 A58 A99
212 110-220 225/50R18 A10 R37 Lim NoP V18
e1*2001/116* 110-220 235/45R18 A10 R37 T94 T98 S05
0501*24-.. 110-220 245/40R18 A10 T93 T97
(FIN: W..213...) 110-220 245/45R18 A10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 215/45R18 A10 R37 T93 A19 A57 A99
212, 212G 100-225 225/40R18 A10 R37 T91 T92 B03 F39 Lim
e1*2001/116*0501*..; 100-225 235/40R18 A10 R37 T91 T93 NoH V01 V18
e1*2007/46*0484*.. 100-245 245/40R18 A32 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/45R18 A10 R37 T91 T95 A19 A56 A99
212 120-145 225/50R18 A10 R37 Lim NoP V18
e1*2001/116* 120-145 235/45R18 A10 R37 T94 T98 S05
0501*24-.. 120-270 245/40R18 A10 T93 T97
(FIN: W..213...) 120-270 245/45R18 A10
E-Klasse Cabrio 120-245 235/40R18 A32 A19 A58 A99
207 120-245 245/35R18 A12 T89 T92 Cbo F39 S04
e1*2001/116*0502*.. 285 235/40R18 A32 M+S
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 A11 R37 T89 A19 A58 A99
207 Cpe F39 V18
§ 22 51523, Erweiterung 03
120-225 225/40R18 A32 R37 T88 T89
e1*2001/116*0502*.. 120-225 235/35R18 A32 R37 T90 S04
(FIN: WDD207...) 120-225 245/35R18 A12 T88 T89
120-285 235/40R18 A32
E-Klasse Coupé / 120-220 225/45R18 A10 R37 T91 T95 A19 A58 A99
Cabrio 120-220 225/50R18 A10 R37 Cbo Cpe NoP
R1EC 120-220 235/45R18 A10 R37 V18 S05
e1*2007/46*1666*.. 120-220 245/40R18 A10
120-220 245/45R18 A10
E-Klasse Coupé / 135, 143 225/45R18 A10 R37 T91 T95 A19 A56 A99
Cabrio 4matic 135, 143 225/50R18 A10 R37 Cbo Cpe NoH
R1EC 135, 143 235/45R18 A10 R37 V18 S05
e1*2007/46*1666*.. 135-270 245/40R18 A10
135-270 245/45R18 A10
E-Klasse T-Modell 100 - 215 235/40R18 A32 NoD R37 T95 X77 A19 A57 A99
212 K 100 - 285 245/40R18 A32 T97 B03 Car F38
e1*2007/46*0200*.. NoH S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 A19 A57 A99
212 K 100-245 245/40R18 A32 T97 B03 Car F42
e1*2007/46*0200*.. NoH S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-210 225/45R18 A10 R37 T95 X77 A19 A58 A99
R1ES 110-210 225/50R18 A10 R37 T95 T99 Car KOV NoP
e1*2007/46*1560*.. 110-210 235/45R18 A10 R37 T94 T98 V18 S05
110-210 245/40R18 A10 T97 X77
110-210 245/45R18 A10 T00 T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 135-145 225/45R18 A10 R37 T95 X77 A19 A56 A99
4matic 135-145 225/50R18 A10 R37 T95 T99 Car KOV NoP
R1ES 135-145 235/45R18 A10 R37 T98 V18 S05
e1*2007/46*1560*.. 135-270 245/40R18 A10 T97 X77
135-270 245/45R18 A10 T00 T96
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A19 A56
245G, -/AMG 265, 280 225/50R18 M+S A99 S04
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 245/45R18 M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A19 A57
245G 80-155 225/50R18 A99 Flh S04
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18
80-155 245/45R18
80-155 255/45R18
GLA-Klasse 85-165 215/60R18 R70 A12 A19 A57
§ 22 51523, Erweiterung 03
F2B 85-165 225/55R18 A01 K1b K2b A99 NoE NoP
e1*2007/46*1909*.. 85-165 235/55R18 A01 K1a K1b K2a K2b K5v S04
85-165 245/50R18 A01 K1c K2c K5v
GLB-Klasse 85-165 215/60R18 R70 A12 A19 A57
F2B 85-165 225/55R18 A01 K1b K2b A99 NoE NoP
e1*2007/46*1909*.. 85-165 235/55R18 A01 K1a K1b K2a K2b K5v S04
85-165 245/50R18 A01 K1c K2c K5v
GLE-Klasse 150-190 235/60R18 A10 R37 160 A19 A56 A99
166 150-190 245/60R18 A12 R37 160 B03 ML8 NBF
e1*2007/46* 150-245 255/55R18 A12 160 S09
0598*16-...
(FIN: WDC1660...)
GLK-Klasse 100-225 235/50R18 A31 A19 A99 S02
204X 100-225 235/55R18 A31
e1*2001/116*
0480*00-16
(FIN: WDC204...)
M-Klasse 110-173 255/55R18 A01 A10 K2b KOV 160 A19 A99 B03
163 110-173 255/55R18 A10 KMV 160 V18 S06
e1*96/79*0083*.. 110-215 255/55R18 A01 A10 K2b KOV M+S 160
110-255 255/55R18 A10 KMV M+S 160
M-Klasse 140-200 235/60R18 A10 R37 160 A19 A99 F38
164 140-225 255/55R18 A01 A12 K1b 160 V18 S05
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-200 235/60R18 A10 R37 160 A19 A99 F39
164 140-225 255/55R18 A01 A12 K1c 160 V18 S05
e1*2001/116*0315*..
- ohne Luftfederung
M-Klasse 150-190 235/60R18 A32 A84 R37 160 A19 A56 A99
166 150-190 245/60R18 A12 R37 160 B03 ML8 NBF
e1*2007/46* 150-245 255/55R18 A01 A12 K2b 160 S05
0598*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

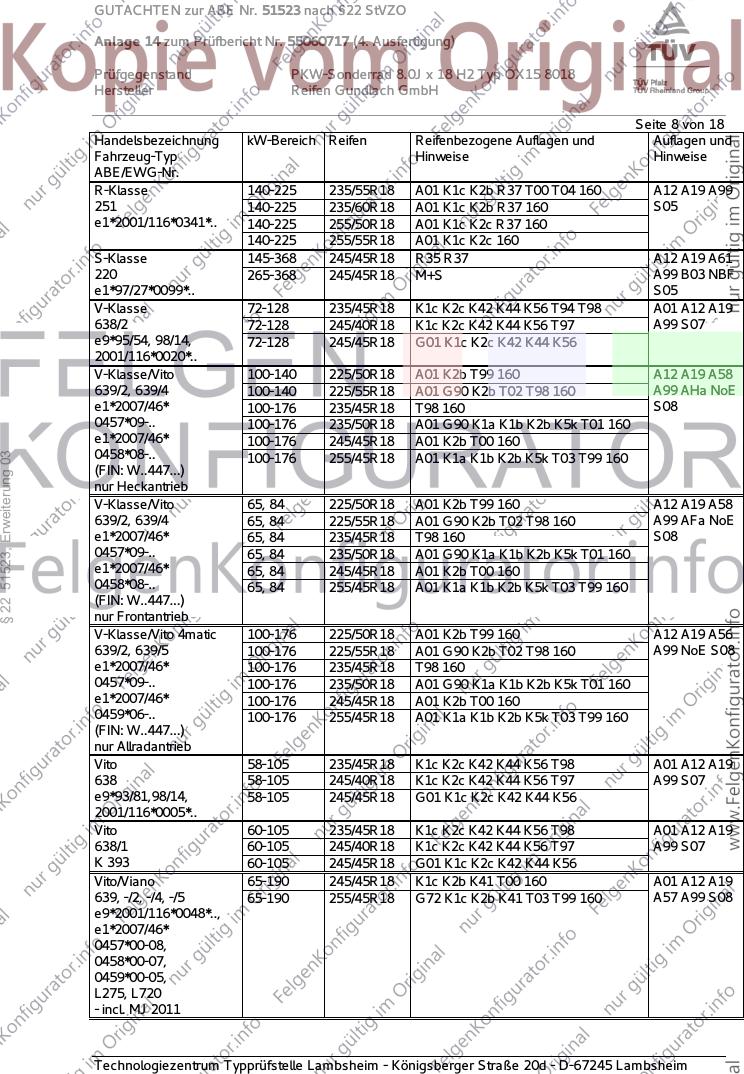

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
R-Klasse 140-225 235/55R18 A01 K1c K2b R37 T00 T04 160 A12 A19 A99
251 140-225 235/60R18 A01 K1c K2b R37 160 S05
e1*2001/116*0341*.. 140-225 255/50R18 A01 K1c K2c R37 160
140-225 255/55R18 A01 K1c K2c 160
S-Klasse 145-368 245/45R18 R35 R37 A12 A19 A61
220 265-368 245/45R18 M+S A99 B03 NBF
e1*97/27*0099*.. S05
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A12 A19
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A99 S07
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0020*..
V-Klasse/Vito 100-140 225/50R18 A01 K2b T99 160 A12 A19 A58
639/2, 639/4 100-140 225/55R18 A01 G90 K2b T02 T98 160 A99 AHa NoE
e1*2007/46* 100-176 235/45R18 T98 160 S08
0457*09-.. 100-176 235/50R18 A01 G90 K1a K1b K2b K5k T01 160
e1*2007/46* 100-176 245/45R18 A01 K2b T00 160
0458*08-..
§ 22 51523, Erweiterung 03
100-176 255/45R18 A01 K1a K1b K2b K5k T03 T99 160
(FIN: W..447...)
nur Heckantrieb
V-Klasse/Vito 65, 84 225/50R18 A01 K2b T99 160 A12 A19 A58
639/2, 639/4 65, 84 225/55R18 A01 G90 K2b T02 T98 160 A99 AFa NoE
e1*2007/46* 65, 84 235/45R18 T98 160 S08
0457*09-.. 65, 84 235/50R18 A01 G90 K1a K1b K2b K5k T01 160
e1*2007/46* 65, 84 245/45R18 A01 K2b T00 160
0458*08-.. 65, 84 255/45R18 A01 K1a K1b K2b K5k T03 T99 160
(FIN: W..447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-176 225/50R18 A01 K2b T99 160 A12 A19 A56
639/2, 639/5 100-176 225/55R18 A01 G90 K2b T02 T98 160 A99 NoE S08
e1*2007/46* 100-176 235/45R18 T98 160
0457*09-.. 100-176 235/50R18 A01 G90 K1a K1b K2b K5k T01 160
e1*2007/46* 100-176 245/45R18 A01 K2b T00 160
0459*06-.. 100-176 255/45R18 A01 K1a K1b K2b K5k T03 T99 160
(FIN: W..447...)
nur Allradantrieb
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A19
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A99 S07
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A19
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A99 S07
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56
Vito/Viano 65-190 245/45R18 K1c K2b K41 T00 160 A01 A12 A19
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2b K41 T03 T99 160 A57 A99 S08
e9*2001/116*0048*..,
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 4WD 84-95 215/45R18 A12 A19 A56
XK 84-95 225/40R18 T92 A99 F24 S10
e9*2007/46*6294*.. 84-95 225/45R18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§ 22 51523, Erweiterung 03
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 51523, Erweiterung 03
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

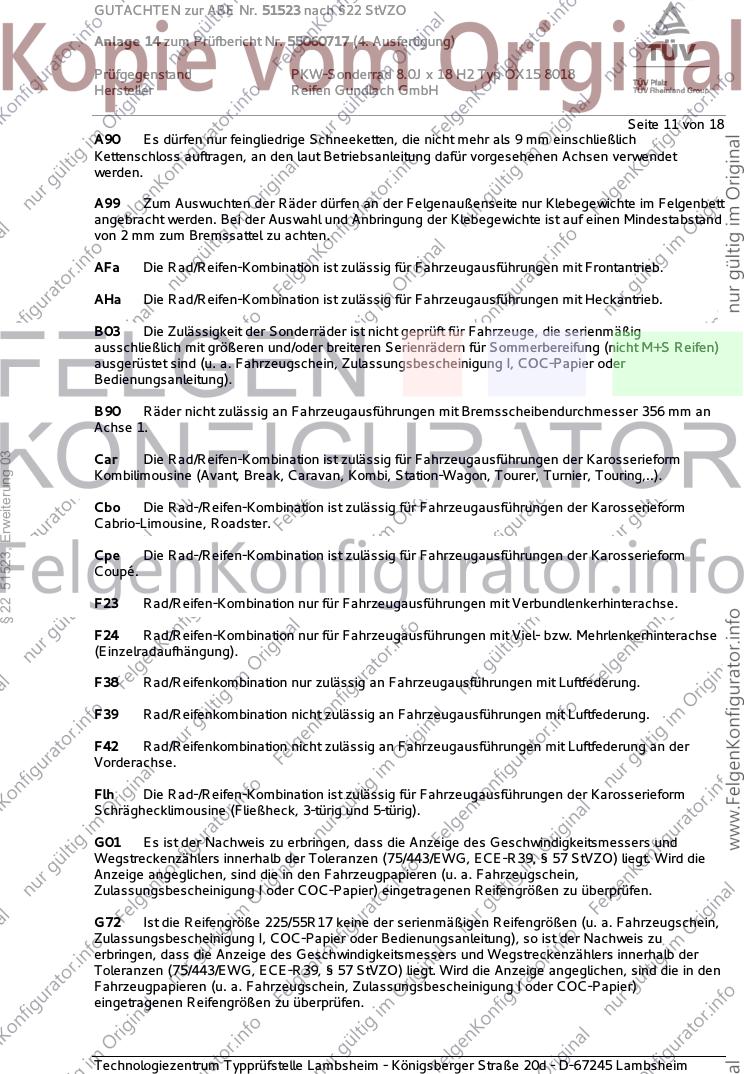

Seite 11 von 18
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
§ 22 51523, Erweiterung 03
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

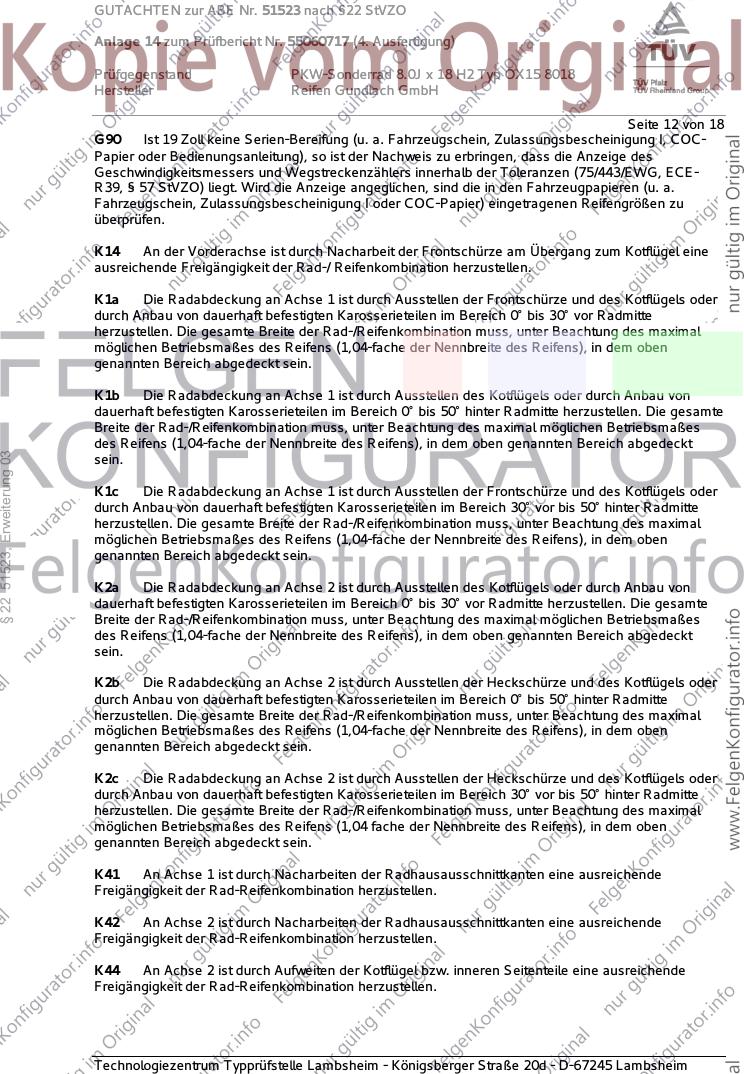

Seite 12 von 18
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 51523, Erweiterung 03
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
§ 22 51523, Erweiterung 03
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML8 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser von max. 350
mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 14 von 18
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
§ 22 51523, Erweiterung 03
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 15 von 18
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51523, Erweiterung 03
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 16 von 18
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51523, Erweiterung 03
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 17 von 18

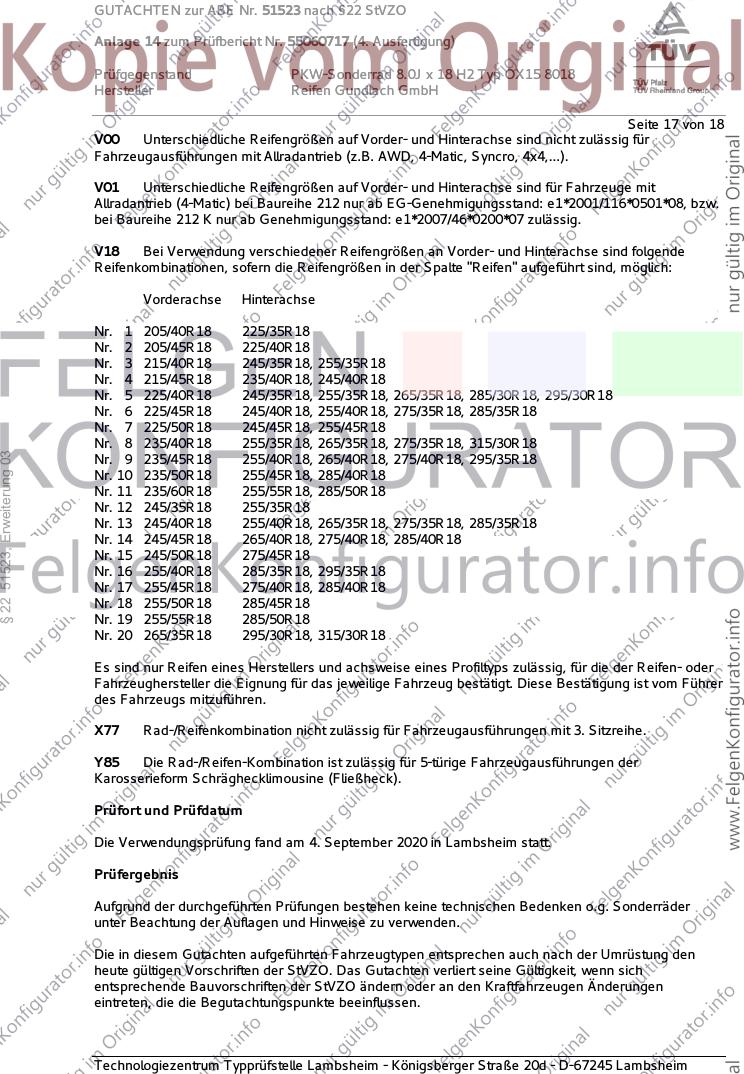

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
§ 22 51523, Erweiterung 03
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 14 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 18 von 18

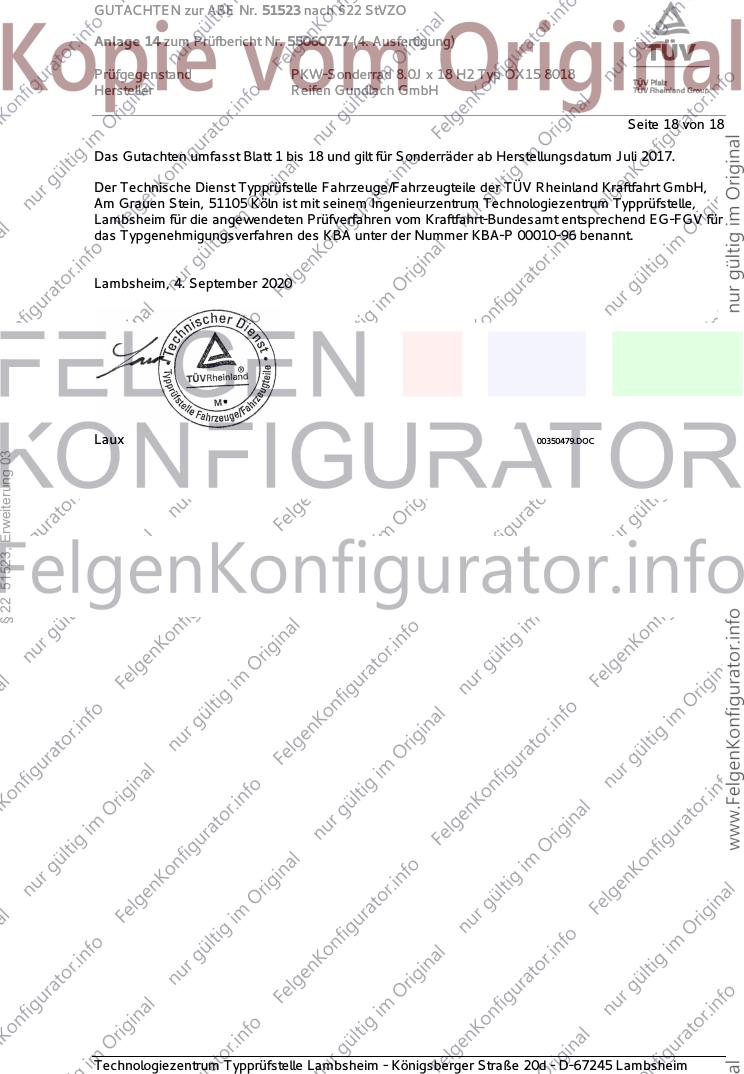

Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. September 2020
Laux 00350479.DOC
§ 22 51523, Erweiterung 03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
