Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 1 von 16
Fahrzeughersteller : AUDI, DAIMLER, DAIMLER BENZ, DAIMLER BENZ AG, DAIMLER
(D), MERCEDES-AMG, Ssangyong Motor Co., Ltd.
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WS4X WS4X ohne 66,6 800 2460 12/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm
Zubehör : B450L27517R14
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: A7/S7 Sportback,A6/S6 Limousin/Avant,A6 allroad quattro
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2 e1*2007/46*1801*.. 100 - 250 235/50R19 103 A6; Kombilimousine;
255/45R19 100 Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : DAIMLER, DAIMLER BENZ, DAIMLER BENZ AG, DAIMLER (D),
MERCEDES-AMG
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 204 X
Zubehör : B450L27517R14
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 204 K
Zubehör : Serie, s. Auflage 74D
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________

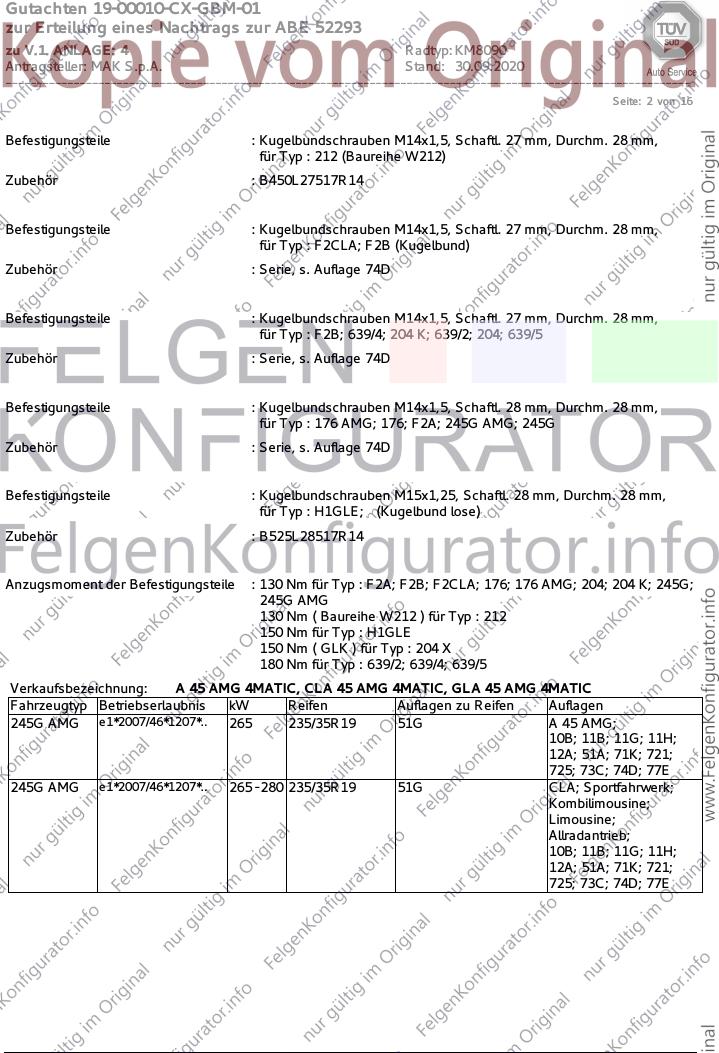

Seite: 2 von 16
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : 212 (Baureihe W212)
Zubehör : B450L27517R14
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : F2CLA; F2B (Kugelbund)
Zubehör : Serie, s. Auflage 74D
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 28 mm,
für Typ : F2B; 639/4; 204 K; 639/2; 204; 639/5
Zubehör : Serie, s. Auflage 74D
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 28 mm,
für Typ : 176 AMG; 176; F2A; 245G AMG; 245G
Zubehör : Serie, s. Auflage 74D
Befestigungsteile : Kugelbundschrauben M15x1,25, Schaftl. 28 mm, Durchm. 28 mm,
für Typ : H1GLE; (Kugelbund lose)
Zubehör : B525L28517R14
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : F2A; F2B; F2CLA; 176; 176 AMG; 204; 204 K; 245G;
245G AMG
130 Nm ( Baureihe W212 ) für Typ : 212
150 Nm für Typ : H1GLE
150 Nm ( GLK ) für Typ : 204 X
180 Nm für Typ : 639/2; 639/4; 639/5
Verkaufsbezeichnung: A 45 AMG 4MATIC, CLA 45 AMG 4MATIC, GLA 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G AMG e1*2007/46*1207*.. 265 235/35R19 51G A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
245G AMG e1*2007/46*1207*.. 265 - 280 235/35R19 51G CLA; Sportfahrwerk;
Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E

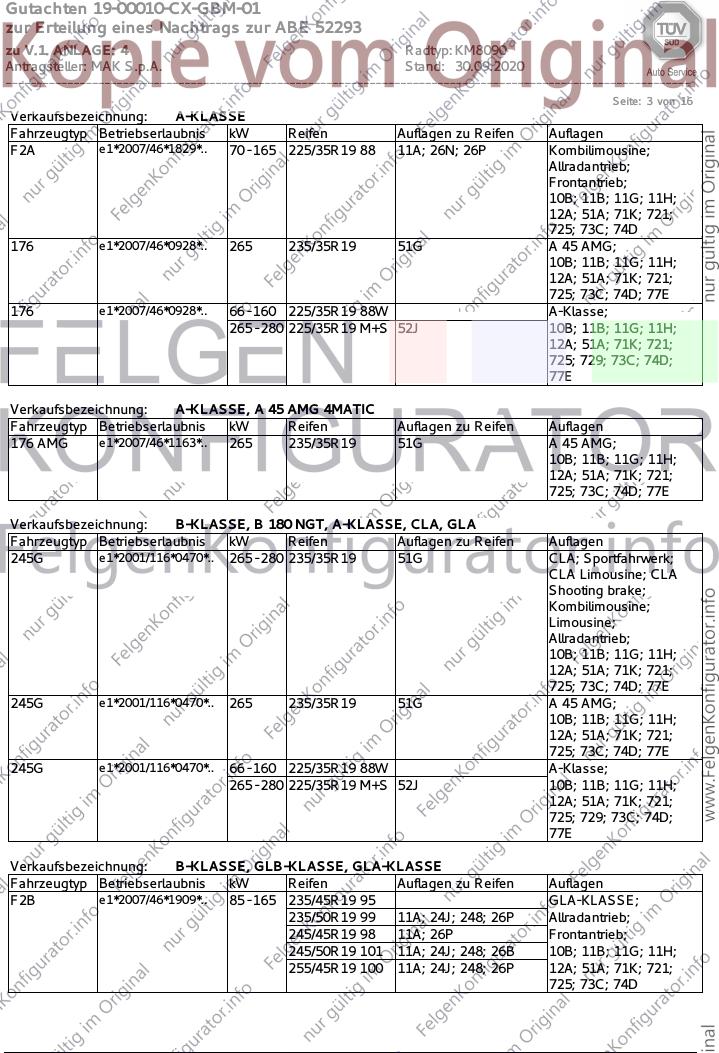

Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 3 von 16
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2A e1*2007/46*1829*.. 70 - 165 225/35R19 88 11A; 26N; 26P Kombilimousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
176 e1*2007/46*0928*.. 265 235/35R19 51G A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
176 e1*2007/46*0928*.. 66 - 160 225/35R19 88W A-Klasse;
265 - 280 225/35R19 M+S 52J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D;
77E
Verkaufsbezeichnung: A-KLASSE, A 45 AMG 4MATIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
176 AMG e1*2007/46*1163*.. 265 235/35R19 51G A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
Verkaufsbezeichnung: B-KLASSE, B 180 NGT, A-KLASSE, CLA, GLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245G e1*2001/116*0470*.. 265 - 280 235/35R19 51G CLA; Sportfahrwerk;
CLA Limousine; CLA
Shooting brake;
Kombilimousine;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
245G e1*2001/116*0470*.. 265 235/35R19 51G A 45 AMG;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 77E
245G e1*2001/116*0470*.. 66 - 160 225/35R19 88W A-Klasse;
265 - 280 225/35R19 M+S 52J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D;
77E
Verkaufsbezeichnung: B-KLASSE, GLB-KLASSE, GLA-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 85 - 165 235/45R19 95 GLA-KLASSE;
235/50R19 99 11A; 24J; 248; 26P Allradantrieb;
245/45R19 98 11A; 26P Frontantrieb;
245/50R19 101 11A; 24J; 248; 26B 10B; 11B; 11G; 11H;
255/45R19 100 11A; 24J; 248; 26P 12A; 51A; 71K; 721;
725; 73C; 74D
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________

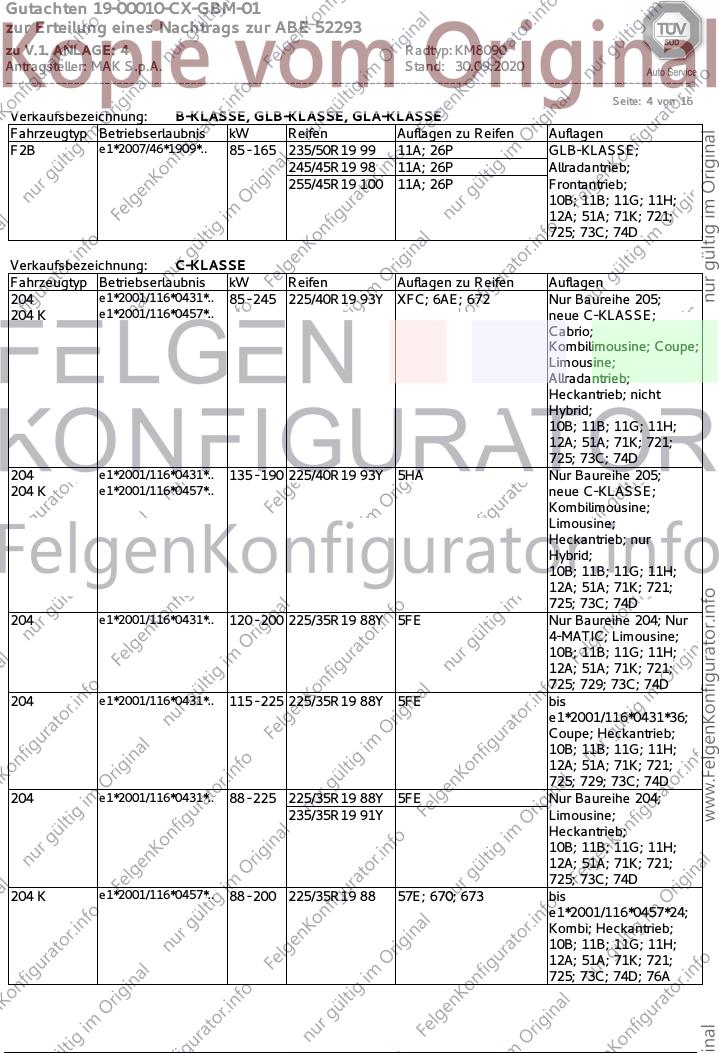

Seite: 4 von 16
Verkaufsbezeichnung: B-KLASSE, GLB-KLASSE, GLA-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2B e1*2007/46*1909*.. 85 - 165 235/50R19 99 11A; 26P GLB-KLASSE;
245/45R19 98 11A; 26P Allradantrieb;
255/45R19 100 11A; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 85 - 245 225/40R19 93Y XFC; 6AE; 672 Nur Baureihe 205;
204 K e1*2001/116*0457*.. neue C-KLASSE;
Cabrio;
Kombilimousine; Coupe;
Limousine;
Allradantrieb;
Heckantrieb; nicht
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
204 e1*2001/116*0431*.. 135 - 190 225/40R19 93Y 5HA Nur Baureihe 205;
204 K e1*2001/116*0457*.. neue C-KLASSE;
Kombilimousine;
Limousine;
Heckantrieb; nur
Hybrid;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
204 e1*2001/116*0431*.. 120 - 200 225/35R19 88Y 5FE Nur Baureihe 204; Nur
4-MATIC; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D
204 e1*2001/116*0431*.. 115 - 225 225/35R19 88Y 5FE bis
e1*2001/116*0431*36;
Coupe; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74D
204 e1*2001/116*0431*.. 88 - 225 225/35R19 88Y 5FE Nur Baureihe 204;
235/35R19 91Y Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
204 K e1*2001/116*0457*.. 88 - 200 225/35R19 88 57E; 670; 673 bis
e1*2001/116*0457*24;
Kombi; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 76A

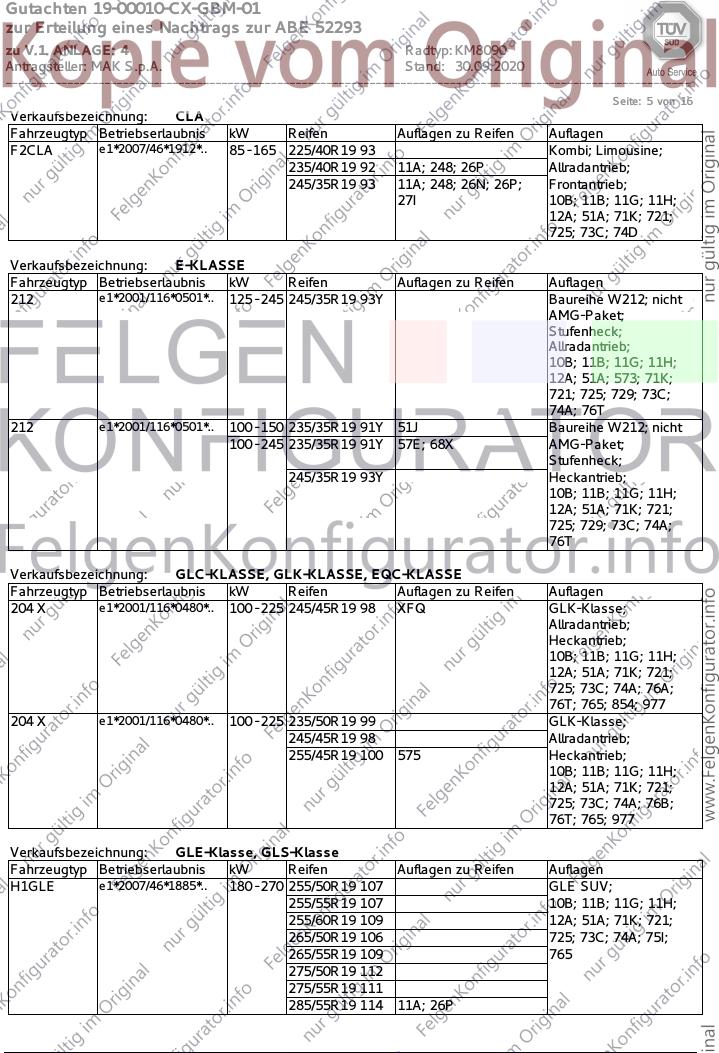

Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 5 von 16
Verkaufsbezeichnung: CLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F2CLA e1*2007/46*1912*.. 85 - 165 225/40R19 93 Kombi; Limousine;
235/40R19 92 11A; 248; 26P Allradantrieb;
245/35R19 93 11A; 248; 26N; 26P; Frontantrieb;
27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 125 - 245 245/35R19 93Y Baureihe W212; nicht
AMG-Paket;
Stufenheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 76T
212 e1*2001/116*0501*.. 100 - 150 235/35R19 91Y 51J Baureihe W212; nicht
100 - 245 235/35R19 91Y 57E; 68X AMG-Paket;
Stufenheck;
245/35R19 93Y Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76T
Verkaufsbezeichnung: GLC-KLASSE, GLK-KLASSE, EQC-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 245/45R19 98 XFQ GLK-Klasse;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76A;
76T; 765; 854; 977
204 X e1*2001/116*0480*.. 100 - 225 235/50R19 99 GLK-Klasse;
245/45R19 98 Allradantrieb;
255/45R19 100 575 Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76B;
76T; 765; 977
Verkaufsbezeichnung: GLE-Klasse, GLS-Klasse
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H1GLE e1*2007/46*1885*.. 180 - 270 255/50R19 107 GLE SUV;
255/55R19 107 10B; 11B; 11G; 11H;
255/60R19 109 12A; 51A; 71K; 721;
265/50R19 106 725; 73C; 74A; 75I;
265/55R19 109 765
275/50R19 112
275/55R19 111
285/55R19 114 11A; 26P
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 6 von 16
Verkaufsbezeichnung: Marco Polo, V-Klasse, Vito, Vito Tourer, Vito Mixto
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/2 e1*2007/46*0457*.. 65 - 176 235/45R19 99 5JK V-Klasse; Vito; Vito
245/45R19 102 5LA Tourer; Vito Mixto;
ab
e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
ab
e1*2007/46*0457*09;
Marco Polo;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 75I
639/2 e1*2007/46*0457*.. 65 - 176 235/45R19 99Y 5JK V-Klasse; Vito; Vito
245/45R19 102Y 5LA Tourer; Vito Mixto;
ab
e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
ab
e1*2007/46*0457*09;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 75I
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 176 235/45R19 99 5JK V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 245/45R19 102 5LA Tourer; Vito Mixto;
ab
e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
ab
e1*2007/46*0457*09;
Marco Polo;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 75I
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 7 von 16
Verkaufsbezeichnung: V-Klasse, Vito, Vito Tourer
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
639/4 e1*2007/46*0458*.. 65 - 176 235/45R19 99Y 5JK V-Klasse; Vito; Vito
639/5 e1*2007/46*0459*.. 245/45R19 102Y 5LA Tourer; Vito Mixto;
ab
e1*2007/46*0459*06;
ab
e1*2007/46*0458*08;
ab
e1*2007/46*0457*09;
Allradantrieb;
Frontantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74D; 75I
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : Ssangyong Motor Co., Ltd.
Befestigungsteile : Kugelbundschrauben M12x1,5, Schaftl. 24 mm, Durchm. 28 mm
Zubehör : B250L24517R14
Anzugsmoment der Befestigungsteile : 130 Nm
Verkaufsbezeichnung: Korando
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CW e8*2007/46*0360*.. 100 - 120 235/45R19 95 nicht Elektro;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________

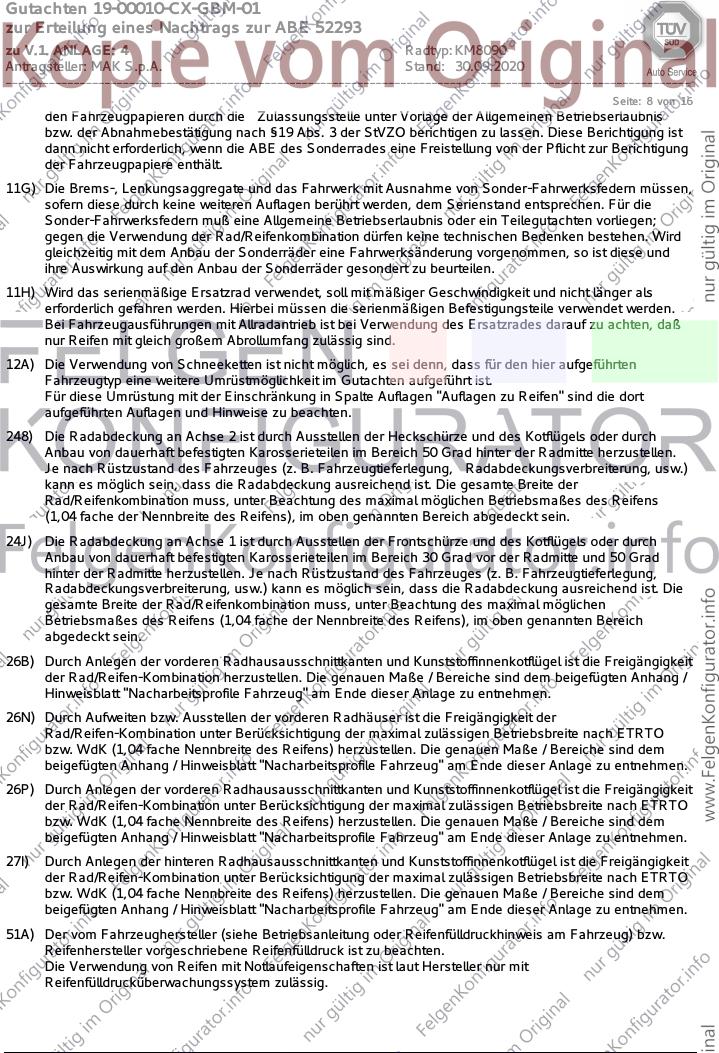

Seite: 8 von 16
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

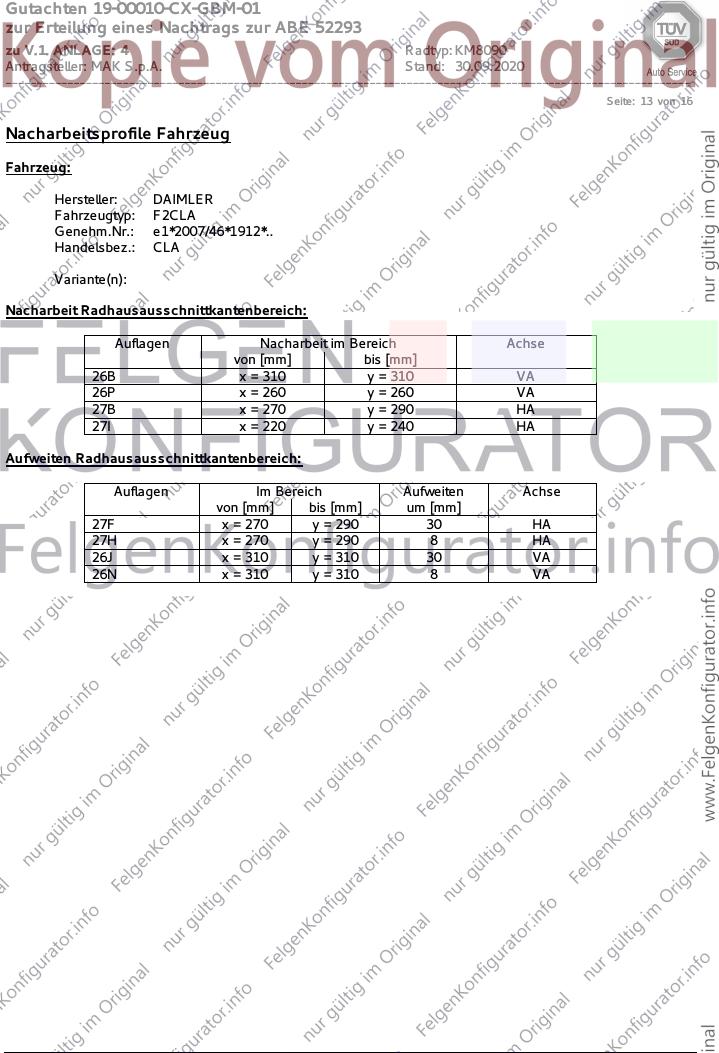

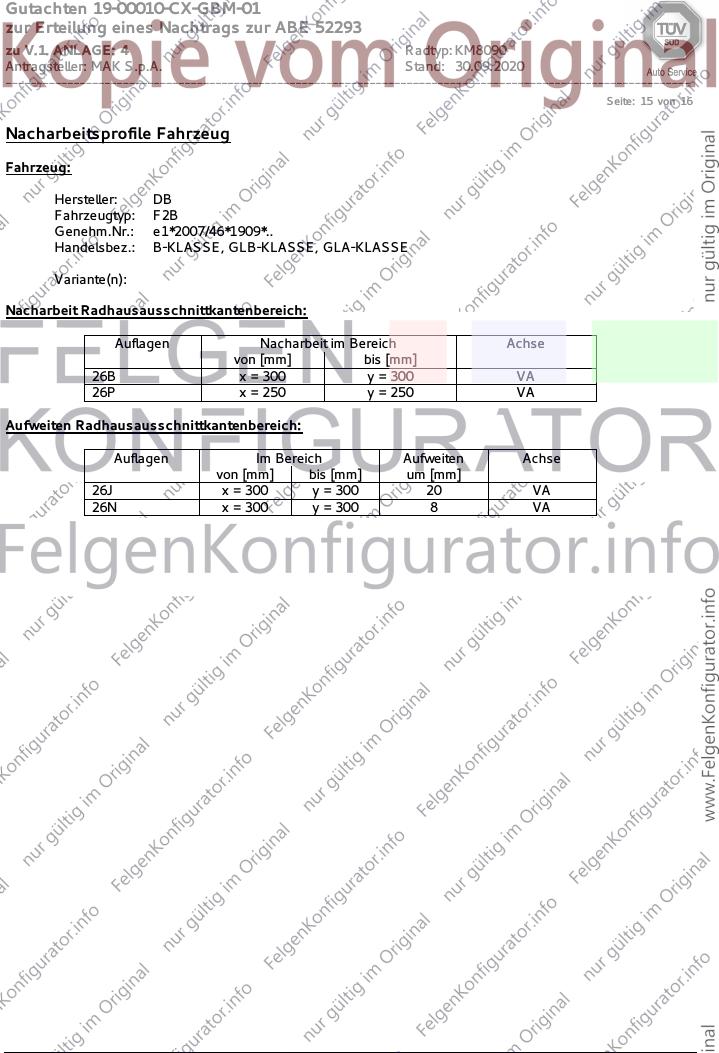

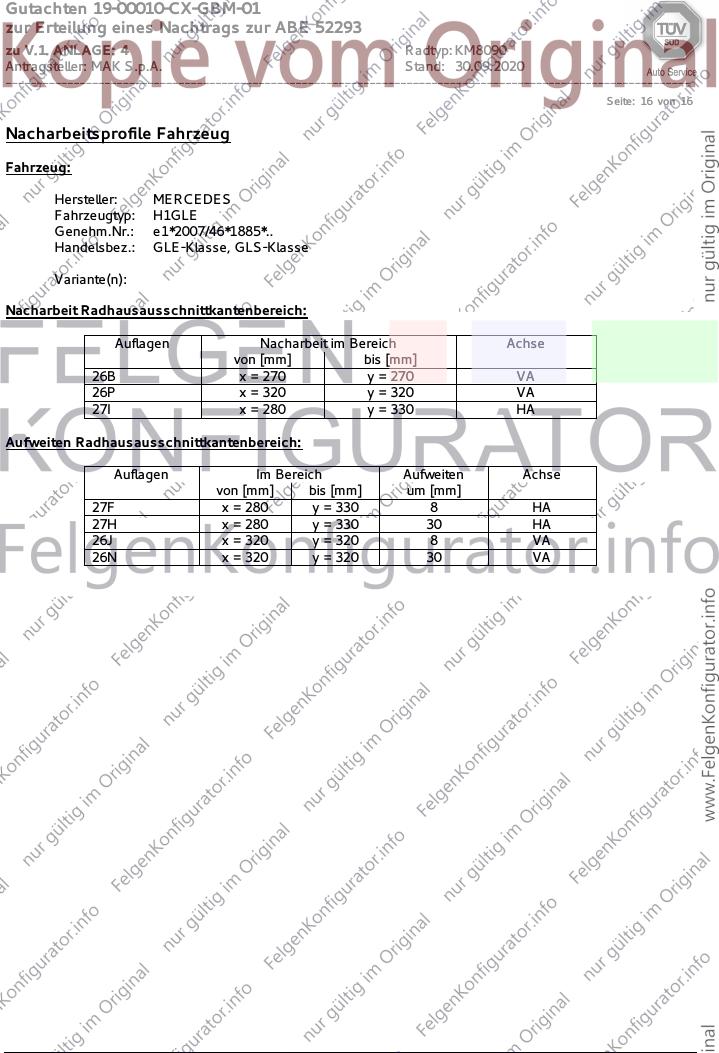

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________

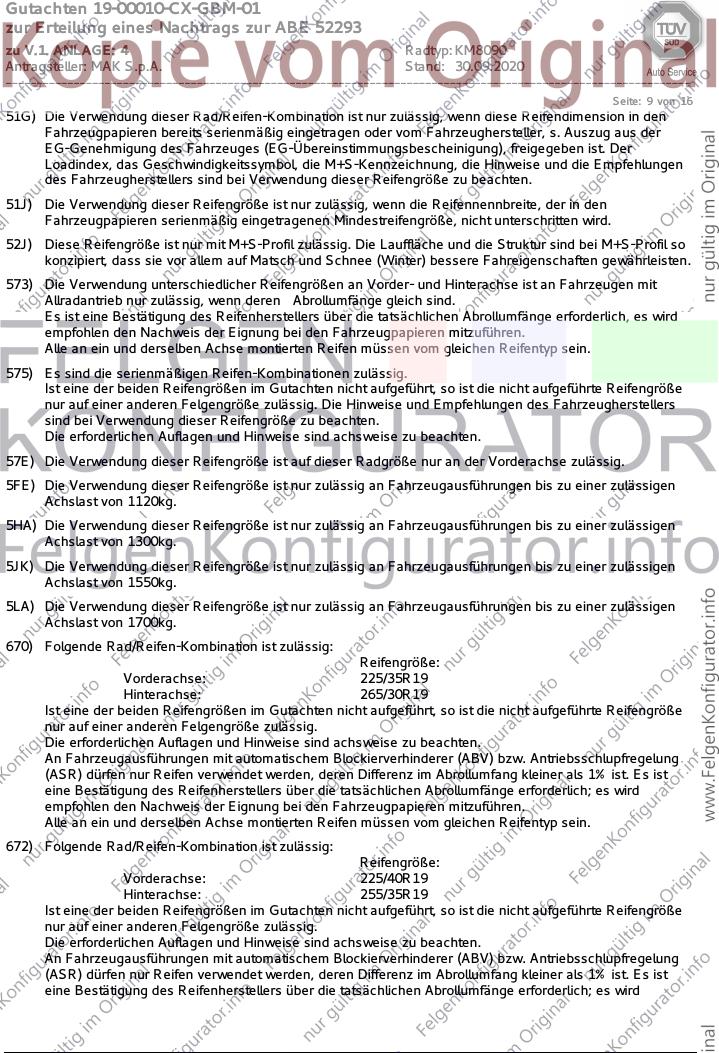

Seite: 9 von 16
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
5LA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1700kg.
670) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
672) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 255/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 10 von 16
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
673) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/35R19
Hinterachse: 255/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
68X) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/35R19
Hinterachse: 265/30R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
6AE) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 245/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________

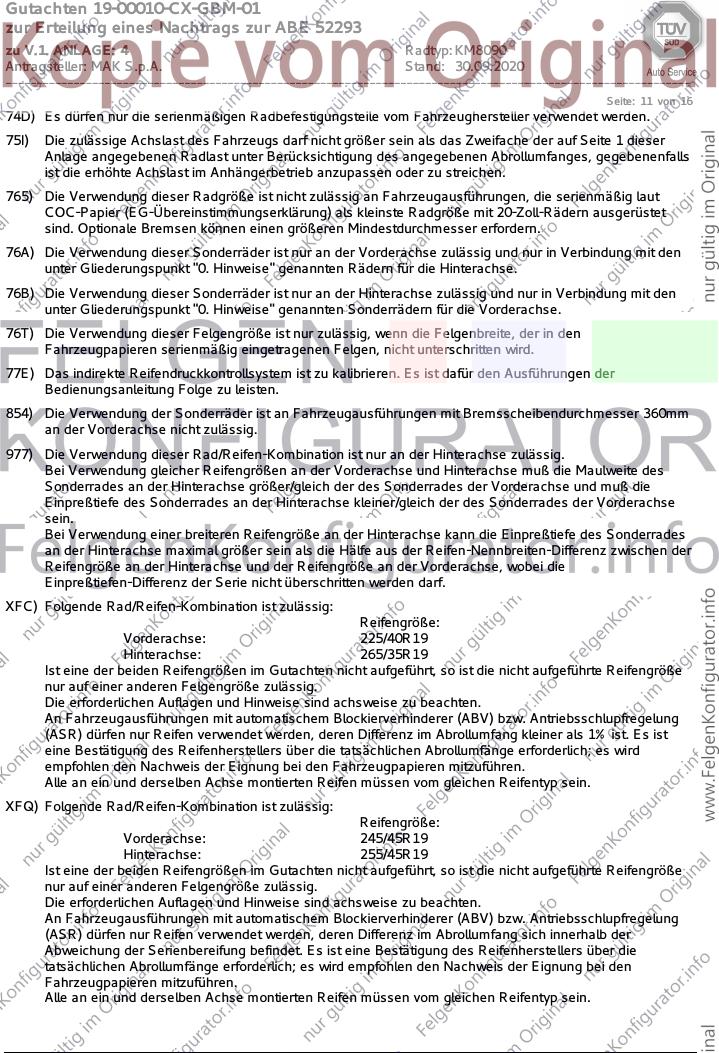

Seite: 11 von 16
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
76B) Die Verwendung dieser Sonderräder ist nur an der Hinterachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Sonderrädern für die Vorderachse.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
854) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm
an der Vorderachse nicht zulässig.
977) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Hinterachse zulässig.
Bei Verwendung gleicher Reifengrößen an der Vorderachse und Hinterachse muß die Maulweite des
Sonderrades an der Hinterachse größer/gleich der des Sonderrades der Vorderachse und muß die
Einpreßtiefe des Sonderrades an der Hinterachse kleiner/gleich der des Sonderrades der Vorderachse
sein.
Bei Verwendung einer breiteren Reifengröße an der Hinterachse kann die Einpreßtiefe des Sonderrades
an der Hinterachse maximal größer sein als die Hälfe aus der Reifen-Nennbreiten-Differenz zwischen der
Reifengröße an der Hinterachse und der Reifengröße an der Vorderachse, wobei die
Einpreßtiefen-Differenz der Serie nicht überschritten werden darf.
XFC) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R19
Hinterachse: 265/35R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
XFQ) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/45R19
Hinterachse: 255/45R19
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 12 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2A
Genehm.Nr.: e1*2007/46*1829*..
Handelsbez.: A-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 200 y = 200 HA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 30 VA
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 13 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: F2CLA
Genehm.Nr.: e1*2007/46*1912*..
Handelsbez.: CLA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 310 VA
26P x = 260 y = 260 VA
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 270 y = 290 30 HA
27H x = 270 y = 290 8 HA
26J x = 310 y = 310 30 VA
26N x = 310 y = 310 8 VA
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 14 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 400 VA
26B x = 300 y = 450 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 450 20 VA
26N x = 300 y = 450 8 VA
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 15 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DB
Fahrzeugtyp: F2B
Genehm.Nr.: e1*2007/46*1909*..
Handelsbez.: B-KLASSE, GLB-KLASSE, GLA-KLASSE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 20 VA
26N x = 300 y = 300 8 VA
Gutachten 19-00010-CX-GBM-01
zur Erteilung eines Nachtrags zur ABE 52293
zu V.1. ANLAGE: 4 Radtyp: KM8090
Antragsteller: MAK S.p.A. Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 16 von 16
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: H1GLE
Genehm.Nr.: e1*2007/46*1885*..
Handelsbez.: GLE-Klasse, GLS-Klasse
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 270 y = 270 VA
26P x = 320 y = 320 VA
27I x = 280 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 280 y = 330 8 HA
27H x = 280 y = 330 30 HA
26J x = 320 y = 320 8 VA
26N x = 320 y = 320 30 VA
