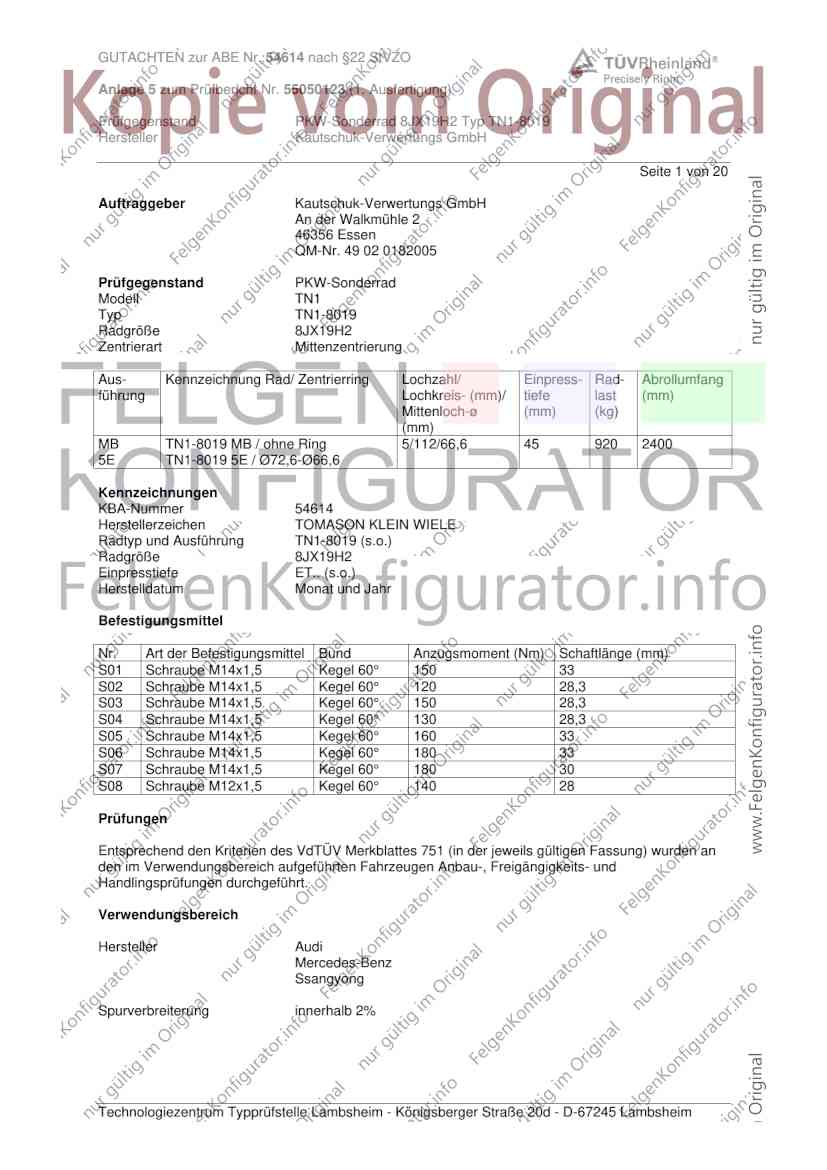

GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 20
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN1
Typ TN1-8019
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB TN1-8019 MB / ohne Ring 5/112/66,6 45 920 2400
5E TN1-8019 5E / Ø72,6-Ø66,6
Kennzeichnungen
KBA-Nummer 54614
Herstellerzeichen TOMASON KLEIN WIELE
Radtyp und Ausführung TN1-8019 (s.o.)
Radgröße 8JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 33
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 150 28,3
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M14x1,5 Kegel 60° 160 33
S06 Schraube M14x1,5 Kegel 60° 180 33
S07 Schraube M14x1,5 Kegel 60° 180 30
S08 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 88-195 235/35R19 R37 T87 T91 A18 A57 Car
e1*2001/116* 88-200 225/40R19 M+S T89 T93 Lim S02
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-200 235/45R19 T95 T99 A12 A14 A16
4G, 4G1 100-200 245/40R19 T94 T98 A18 A57 B90
e1*2007/46*0436*..; BnK Car Lim
e13*2007/46*1147*.. NA1 S02
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 A14 A16 A18
F2 100-250 235/45R19 A12 T95 T99 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A12 L06 Lim NoP
100-250 245/45R19 A12 P35 S02
100-250 255/45R19 A12
Audi A6 / A6 Avant 185,195 235/45R19 T99 A12 A14 A16
TFSIe 185,195 235/50R19 A18 A56 Car
F2 185,195 245/45R19 KOV L06 Lim
e1*2007/46*1801*.. 185,195 255/45R19 S02
- Plug-in Hybrid
Audi S4 245 235/35R19 M+S T91 A12 A14 A16
B8, B81 245 245/35R19 T93 A18 Car Lim
e1*2001/116*0430*..; S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 253,257 245/45R19 M+S A12 A14 A16
F2 253,257 255/45R19 M+S A18 A56 BnK
e1*2007/46*1801*.. Car KOV L06
Lim NoP S02
A 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A16
176, 245G, -/AMG 265, 280 245/30R19 A01 K1a K1b T89 A18 A56 Flh
e1*2007/46*0928*..; S04
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 60-142 215/35R19 K14 K1c K2b K41 K42 K56 T85 A01 A12 A14
169 A16 A18 S04
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 T85 Y18 A12 A14 A16
176, 245G 66-160 225/35R19 A01 K2b T88 A18 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R19 A01 G86 K1a K2b K5d T87 T91 V00 V19 S04
e1*2001/116* 66-160 245/30R19 A01 K1c K2b K5d T89
0470*04-.. 75,90,115 215/35R19 NoD T85
A-Klasse 70-140 225/35R19 K5d T84 T88 A01 A12 A14
F2A 70-140 225/40R19 K5d K7a A16 A18 A58
e1*2007/46*1829*.. 70-140 235/35R19 K1a K5d K6f K7i T87 T91 F23 Lim NoP
Y85 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 110-165 225/35R19 K5d T88 A01 A12 A14
F2A 110-165 225/40R19 K5d K7a A16 A18 A57
e1*2007/46*1829*.. 110-165 235/35R19 K1a K5d K7i T91 F24 Lim NoP
Y85 S04
A-Klasse A 250e 118, 120 225/40R19 K5d K7a A01 A12 A14
F2A 118, 120 235/35R19 K1a K5d K6f K7i T91 A16 A18 A58
e1*2007/46*1829*07-.. F23 Lim Y85
- Plug-in Hybrid S04
AMG CLA 35 225 225/40R19 M+S A12 A14 A16
F2CLA 225 235/35R19 A01 K5d T91 A18 A56 Lim
e1*2007/46*1912*.. 225 245/35R19 A01 K4i K5d K6f K7a K9v S04
AMG CLA 35 Shooting 225 225/40R19 M+S A12 A14 A16
Brake 225 235/35R19 A01 K5d T91 A18 A56 Car
F2CLA 225 245/35R19 A01 K4i K5d K6f K7a K9v S04
e1*2007/46*1912*..
AMG GLA 35 225 235/50R19 A12 A14 A16
F2B 225 245/45R19 A18 A56 S04
e1*2007/46*1909*.. 225 255/45R19
AMG GLB 35 225 235/50R19 A12 A14 A16
F2B 225 245/45R19 A18 A56 S04
e1*2007/46*1909*.. 225 255/45R19
B-Klasse 70-142 215/35R19 T85 A12 A14 A16
245 70-142 225/35R19 A01 G46 K41 K42 T84 T88 A18 S04
e1*2001/116*0314*..
B-Klasse 66, 80 215/35R19 A58 K2b T85 A01 A12 A14
246, 245G 66-155 225/35R19 A57 K2b T88 A16 A18 NoE
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1a K1b K2b T87 T91 S04
e1*2001/116* 75,90,115 215/35R19 A58 K2b NoD T85
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 T88 A12 A14 A16
F2B 70-165 225/40R19 A01 K5b K7a A18 A57 F24
e1*2007/46*1909*.. 70-165 235/35R19 A01 K1a K2b K5d K6f K7i T87 T91 NoP S04
B-Klasse 70-140 225/35R19 K4i K6f T88 A01 A12 A14
F2B 70-140 225/40R19 K4i K5b K6f K7a A16 A18 A58
e1*2007/46*1909*.. 70-140 235/35R19 K1a K2b K4i K5d K6f K7i K8h T87 F23 NoP S04
T91
B-Klasse B 250e 118, 120 225/40R19 K4i K5b K6f K7a A01 A12 A14
F2B 118, 120 235/35R19 K1a K2b K4i K5d K6f K7i K8h T91 A16 A18 A58
e1*2007/46*1909*05-.. F23 S04
- Plug-in Hybrid
B-Klasse electric drive 65 (132) 225/40R19 A12 A14 A16
245G 65 (132) 235/35R19 T91 A18 A58 Flh
e1*2001/116*0470*.. KMV S04
(28kWh-Batterie)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

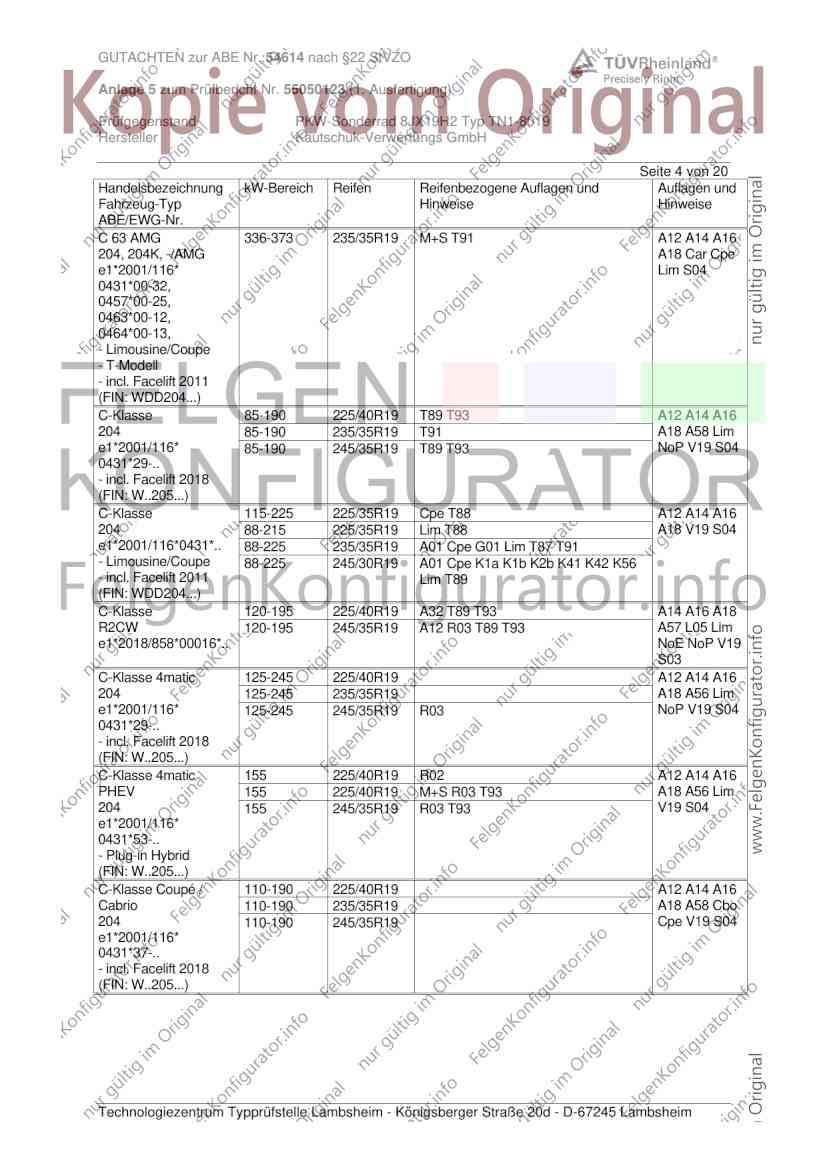

GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 M+S T91 A12 A14 A16
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 A12 A14 A16
204 85-190 235/35R19 T91 A18 A58 Lim
e1*2001/116* 85-190 245/35R19 T89 T93 NoP V19 S04
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 225/35R19 Cpe T88 A12 A14 A16
204 88-215 225/35R19 Lim T88 A18 V19 S04
e1*2001/116*0431*.. 88-225 235/35R19 A01 Cpe G01 Lim T87 T91
- Limousine/Coupe 88-225 245/30R19 A01 Cpe K1a K1b K2b K41 K42 K56
- incl. Facelift 2011 Lim T89
(FIN: WDD204...)
C-Klasse 120-195 225/40R19 A32 T89 T93 A14 A16 A18
R2CW 120-195 245/35R19 A12 R03 T89 T93 A57 L05 Lim
e1*2018/858*00016*.. NoE NoP V19
S03
C-Klasse 4matic 125-245 225/40R19 A12 A14 A16
204 125-245 235/35R19 A18 A56 Lim
e1*2001/116* 125-245 245/35R19 R03 NoP V19 S04
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 225/40R19 R02 A12 A14 A16
PHEV 155 225/40R19 M+S R03 T93 A18 A56 Lim
204 155 245/35R19 R03 T93 V19 S04
e1*2001/116*
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/40R19 A12 A14 A16
Cabrio 110-190 235/35R19 A18 A58 Cbo
204 110-190 245/35R19 Cpe V19 S04
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/40R19 A12 A14 A16
Cabrio 4matic 125-245 235/35R19 A18 A56 Cbo
204 125-245 245/35R19 R03 Cpe V19 S04
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse PHEV 143, 155 225/40R19 R02 A12 A14 A16
204 143, 155 225/40R19 M+S R03 T93 A18 A58 Lim
e1*2001/116* 143, 155 245/35R19 T93 V19 S04
0431*35-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 115,135 245/30R19 K1a K1b K2b K41 K42 K56 T89 A01 A12 A14
204K 88-225 235/35R19 G01 T91 A16 A18 Car
e1*2001/116*0457*.. S04
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-190 225/40R19 T89 T93 A12 A14 A16
204K 85-190 235/35R19 T91 A18 A58 Car
e1*2001/116* 85-190 245/35R19 T89 T93 NoP V19 S04
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 A32 T93 A14 A16 A18
R2CS 120-150 245/35R19 A12 R03 T93 A57 Car KOV
e1*2018/858*00017*.. L05 NoE NoP
V19 S03
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A14 A16
4matic 125-245 235/35R19 T91 A18 A56 Car
204K 125-245 245/35R19 R03 T93 NoP V19 S04
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell All- 147, 150 225/45R19 T92 T96 A12 A14 A16
Terrain A18 A56 Car
R2CS KMV L05
e1*2018/858*00017*.. NoE NoP S03
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A16
245G, -/AMG 265, 280 245/30R19 A01 K1a K1b T89 A18 A56 Lim
e1*2007/46*1207*..; S04
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 T91 A12 A14 A16
245G, -/AMG 265, 280 245/30R19 A01 K1a K1b T89 A18 A56 Car
e1*2007/46*1207*..; S04
e1*2001/116*
0470*12-..
- Shooting Brake
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80, 90 215/35R19 T85 Y16 A12 A14 A16
117, 245G 80,90,115 215/35R19 NoD T85 A18 A57 Lim
e1*2007/46*1007*..; 80-160 225/35R19 A01 K2b T84 T88 S04
e1*2001/116* 80-160 235/35R19 A01 G86 K1a K1b K2b K5d T87 T91
0470*04-..
CLA-Klasse 85-165 225/40R19 K5b A01 A12 A14
F2CLA 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A16 A18 A57
e1*2007/46*1912*.. 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i F24 Lim NoP
V00 V19 S04
CLA-Klasse CLA 250e 118, 120 225/40R19 K5b T93 A01 A12 A14
F2CLA 118, 120 235/35R19 K1a K1b K5d K7i T91 A16 A18 A58
e1*2007/46*1912*.. 118, 120 245/35R19 K1a K1b K5d K7i T93 Car F23 V19
- Shooting Brake S04
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 225/40R19 K5b T93 A01 A12 A14
F2CLA 118, 120 235/35R19 K1a K1b K5d K7i T91 A16 A18 A58
e1*2007/46*1912*.. 118, 120 245/35R19 K1a K1b K5d K7i T93 F23 Lim V19
- Plug-in Hybrid S04
CLA-Klasse Shooting 80,90,115 215/35R19 NoD T85 A12 A14 A16
Brake 80-160 225/35R19 A01 K2b T84 T88 A18 A57 Car
245G 80-160 235/35R19 A01 G86 K1a K1b K2b K5d T87 T91 S04
e1*2001/116*
0470*12-..
CLA-Klasse Shooting 85-165 225/40R19 K5b A01 A12 A14
Brake 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 A16 A18 A57
F2CLA 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i Car F24 NoP
e1*2007/46*1912*.. V00 V19 S04
CL-Klasse 220-368 245/40R19 T94 T98 A12 A14 A16
215 A18 B03 S03
e1*98/14*0113*..
E-Klasse 100-225 235/35R19 A10 R37 T91 A14 A16 A18
212 100-285 245/35R19 A32 T93 A57 B03 F38
e1*2001/116*0501*.. Lim NoH S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 A10 R37 T93 A14 A16 A18
212 110-220 225/45R19 A12 R37 T92 T96 A58 B60 Lim
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 NoP V19 S03
0501*24-.. 110-220 245/35R19 A10 T93
(Baumuster 213) 110-220 245/40R19 A10 T94 T98
E-Klasse 100-225 235/35R19 A10 R37 T91 A14 A16 A18
212, 212G 100-245 245/35R19 A32 T93 A57 B03 F39
e1*2001/116*0501*..; Lim NoH S04
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/40R19 A10 R37 T93 A14 A16 A18
212 120-145 225/45R19 A12 R37 T92 T96 A56 B60 Lim
e1*2001/116* 120-145 235/40R19 A10 R37 T92 T96 NoP V19 S03
0501*24-.. 120-145 245/35R19 A10 T93
(Baumuster 213) 120-145 245/40R19 A10 T94 T98
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A14 A16
207 135, 150 245/30R19 NoD T89 A18 A58 Cbo
e1*2001/116*0502*.. F39 S04
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A14 A16
207 120-285 235/35R19 T91 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 T89 F39 S04
(FIN: WDD207...)
E-Klasse Coupé / 120-220 225/40R19 A10 R37 T93 A14 A16 A18
Cabrio 120-220 225/45R19 A12 R37 T92 T96 A58 B60 Cbo
R1EC 120-220 235/40R19 A10 R37 T92 T96 Cpe NoP V19
e1*2007/46*1666*.. 120-220 245/35R19 A10 T93 S03
120-220 245/40R19 A10
E-Klasse Coupé / 135-145 225/40R19 A10 R37 T93 A14 A16 A18
Cabrio 4matic 135-145 225/45R19 A12 R37 T92 T96 A56 B60 Cbo
R1EC 135-145 235/40R19 A10 R37 T92 T96 Cpe NoP V19
e1*2007/46*1666*.. 135-145 245/35R19 A10 T93 S03
135-145 245/40R19 A10
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 A14 A16 A18
R1ES 110-210 235/40R19 A10 R37 T96 X77 A58 B60 Car
e1*2007/46*1560*.. 110-210 245/40R19 A10 T94 T98 KOV NoP
V19 S03
E-Klasse T-Modell 135-145 225/45R19 A12 R37 T96 X77 A14 A16 A18
4matic 135-145 235/40R19 A10 R37 T96 A56 B60 Car
R1ES 135-145 245/40R19 A10 T98 KOV NoP
e1*2007/46*1560*.. V19 S03
EQA-Klasse 80-139 225/50R19 K2b M+S A01 A12 A14
F2B 80-139 235/50R19 K2a K2b K5v A16 A18 A57
e1*2007/46*1909*09-.. 80-139 245/45R19 K2b K5v S03
- Elektro 80-139 255/45R19 K2a K2b K5v
95 225/50R19 K2b
EQB-Klasse 95-139 225/50R19 K2b M+S T00 A01 A12 A14
F2B 95-139 235/50R19 K2a K2b K5v A16 A18 A57
e1*2007/46*1909*12-.. 95-139 245/45R19 K2b K5v T02 T98 S03
- Elektro 95-139 255/45R19 K2a K2b K5v
EQE-Klasse 109, 135 235/50R19 A10 T03 A14 A16 A18
E2EQEW 109, 135 245/45R19 A10 T02 A57 B03 L05
e1*2018/858*00036*.. 109, 135 255/45R19 A10 Lim V19 S03
-max.Leistung:180,
215, 300 kW
- Elektro
- ohne
Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQE-Klasse 109, 135 235/50R19 A10 A84 T03 A14 A16 A18
E2EQEW 109, 135 245/45R19 A10 A84 T02 A57 B03 Lim
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 LM4 V19 S03
-max.Leistung:180,
215, 300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 A10 A84 T03 A14 A16 A18
E2EQEW 109, 135 245/45R19 A10 A84 T02 A57 B03 Lim
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 LM5 V19 S03
-max.Leistung:180,
215, 300 kW
- Elektro
- max. 10°
Hinterachslenkung
eVito/ eVito Tourer 70 (85) 245/40R19 T01 A12 A14 A16
639/2, 639/4 HL A18 A58 AFa
e1*2007/46*0457*20-.. 70 (85) 245/45R19 A01 G01 T02 Rm1 S06
e1*2007/46*0458*15-..
- 225er-Serienbereif.
- Elektro
GLA 250e 118,120 225/50R19 M+S A12 A14 A16
F2B 118,120 225/50R19 R37 A18 A58 F23
e1*2007/46*1909*08-.. 118,120 235/50R19 A01 K5v NoE S04
- Plug-in Hybrid 118,120 245/45R19 A01 K5v
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A16
245G, -/AMG 265, 280 235/40R19 A18 A56 S04
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A14 A16
245G 80-155 235/40R19 A18 A57 Flh
e1*2001/116* 80-155 235/45R19 S04
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLA-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A14
F2B 85-165 225/50R19 K1b K2b M+S A16 A18 A57
e1*2007/46*1909*.. 85-165 235/50R19 K1a K1b K2a K2b K5v NoE NoP S04
85-165 245/45R19 K1b K2b K5v
85-165 255/45R19 K1a K1b K2a K2b K5v
GLB-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A14
F2B 85-165 225/50R19 K1b K2b M+S A16 A18 A57
e1*2007/46*1909*.. 85-165 235/50R19 K1a K1b K2a K2b K5v NoE NoP S04
85-165 245/45R19 K1b K2b K5v
85-165 255/45R19 K1a K1b K2a K2b K5v
GLE-Klasse 150-190 235/55R19 A10 R37 T01 T05 A14 A16 A18
166 150-190 245/50R19 A31 R37 T01 T05 A56 B03 MHy
e1*2007/46* 150-335 255/50R19 A12 NBF S01
0598*16-... 150-335 265/50R19 A01 A12 K2b
(FIN: WDC1660...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

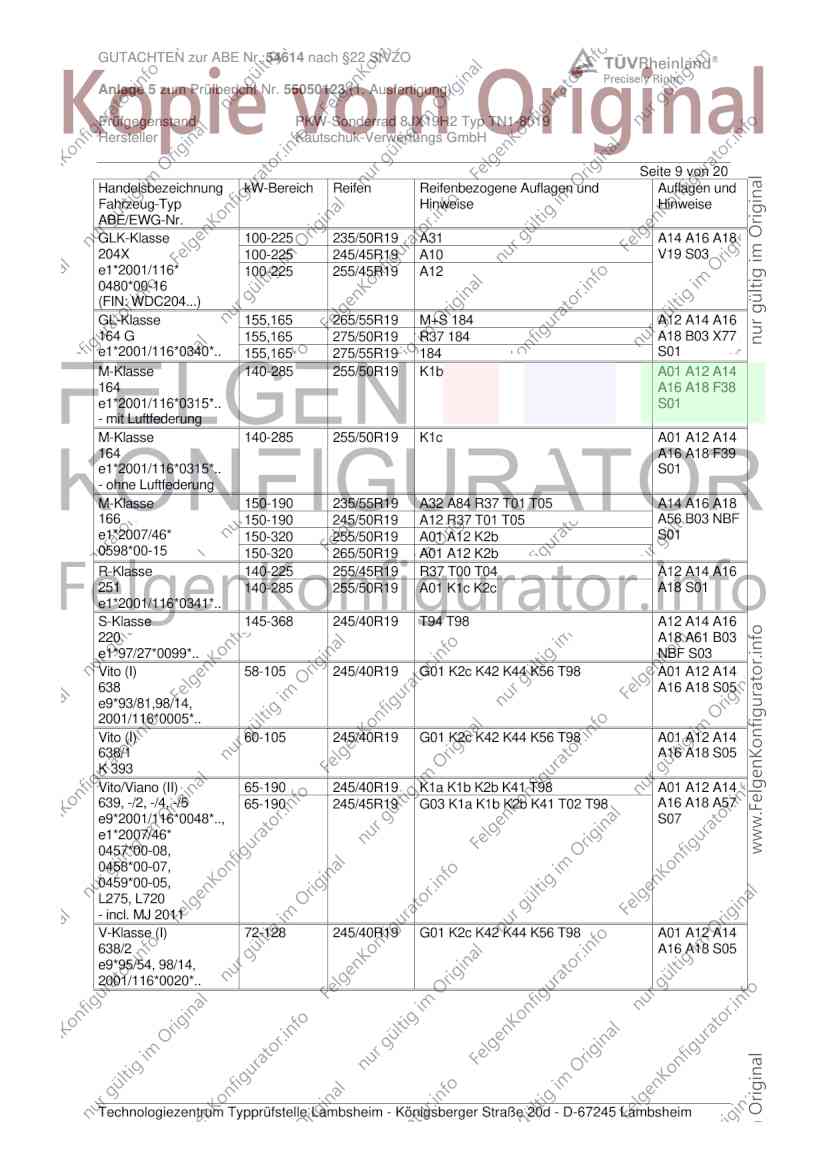

GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R19 A31 A14 A16 A18
204X 100-225 245/45R19 A10 V19 S03
e1*2001/116* 100-225 255/45R19 A12
0480*00-16
(FIN: WDC204...)
GL-Klasse 155,165 265/55R19 M+S 184 A12 A14 A16
164 G 155,165 275/50R19 R37 184 A18 B03 X77
e1*2001/116*0340*.. 155,165 275/55R19 184 S01
M-Klasse 140-285 255/50R19 K1b A01 A12 A14
164 A16 A18 F38
e1*2001/116*0315*.. S01
- mit Luftfederung
M-Klasse 140-285 255/50R19 K1c A01 A12 A14
164 A16 A18 F39
e1*2001/116*0315*.. S01
- ohne Luftfederung
M-Klasse 150-190 235/55R19 A32 A84 R37 T01 T05 A14 A16 A18
166 150-190 245/50R19 A12 R37 T01 T05 A56 B03 NBF
e1*2007/46* 150-320 255/50R19 A01 A12 K2b S01
0598*00-15 150-320 265/50R19 A01 A12 K2b
R-Klasse 140-225 255/45R19 R37 T00 T04 A12 A14 A16
251 140-285 255/50R19 A01 K1c K2c A18 S01
e1*2001/116*0341*..
S-Klasse 145-368 245/40R19 T94 T98 A12 A14 A16
220 A18 A61 B03
e1*97/27*0099*.. NBF S03
Vito (I) 58-105 245/40R19 G01 K2c K42 K44 K56 T98 A01 A12 A14
638 A16 A18 S05
e9*93/81,98/14,
2001/116*0005*..
Vito (I) 60-105 245/40R19 G01 K2c K42 K44 K56 T98 A01 A12 A14
638/1 A16 A18 S05
K 393
Vito/Viano (II) 65-190 245/40R19 K1a K1b K2b K41 T98 A01 A12 A14
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1a K1b K2b K41 T02 T98 A16 A18 A57
e9*2001/116*0048*.., S07
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
V-Klasse (I) 72-128 245/40R19 G01 K2c K42 K44 K56 T98 A01 A12 A14
638/2 A16 A18 S05
e9*95/54, 98/14,
2001/116*0020*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

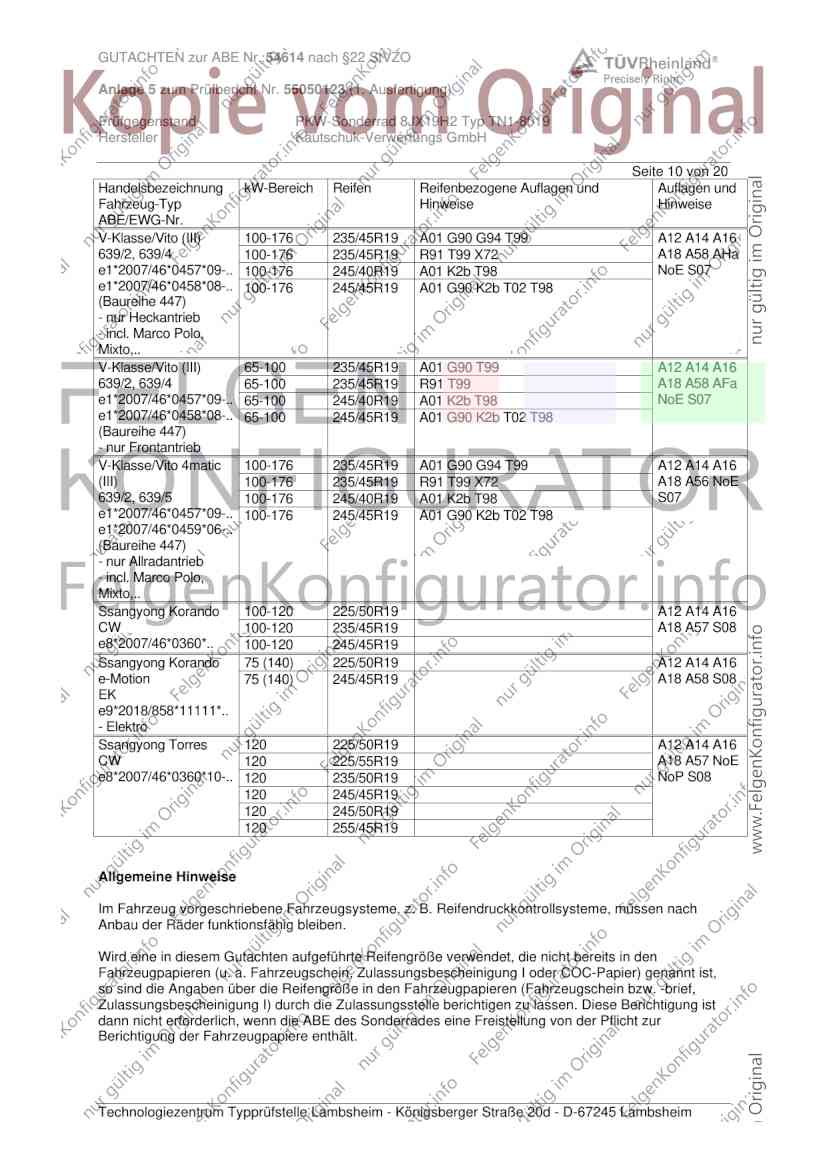

V-Klasse/Vito (III) 100-176 235/45R19 A01 G90 G94 T99 A12 A14 A16
639/2, 639/4 100-176 235/45R19 R91 T99 X72 A18 A58 AHa
e1*2007/46*0457*09-.. 100-176 245/40R19 A01 K2b T98 NoE S07
e1*2007/46*0458*08-.. 100-176 245/45R19 A01 G90 K2b T02 T98
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo,
Mixto,..
V-Klasse/Vito (III) 65-100 235/45R19 A01 G90 T99 A12 A14 A16
639/2, 639/4 65-100 235/45R19 R91 T99 A18 A58 AFa
e1*2007/46*0457*09-.. 65-100 245/40R19 A01 K2b T98 NoE S07
e1*2007/46*0458*08-.. 65-100 245/45R19 A01 G90 K2b T02 T98
(Baureihe 447)
- nur Frontantrieb
V-Klasse/Vito 4matic 100-176 235/45R19 A01 G90 G94 T99 A12 A14 A16
(III) 100-176 235/45R19 R91 T99 X72 A18 A56 NoE
639/2, 639/5 100-176 245/40R19 A01 K2b T98 S07
e1*2007/46*0457*09-.. 100-176 245/45R19 A01 G90 K2b T02 T98
e1*2007/46*0459*06-..
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo,
Mixto,..
Ssangyong Korando 100-120 225/50R19 A12 A14 A16
CW 100-120 235/45R19 A18 A57 S08
e8*2007/46*0360*.. 100-120 245/45R19
Ssangyong Korando 75 (140) 225/50R19 A12 A14 A16
e-Motion 75 (140) 245/45R19 A18 A58 S08
EK
e9*2018/858*11111*..
- Elektro
Ssangyong Torres 120 225/50R19 A12 A14 A16
CW 120 225/55R19 A18 A57 NoE
e8*2007/46*0360*10-.. 120 235/50R19 NoP S08
120 245/45R19
120 245/50R19
120 255/45R19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 20

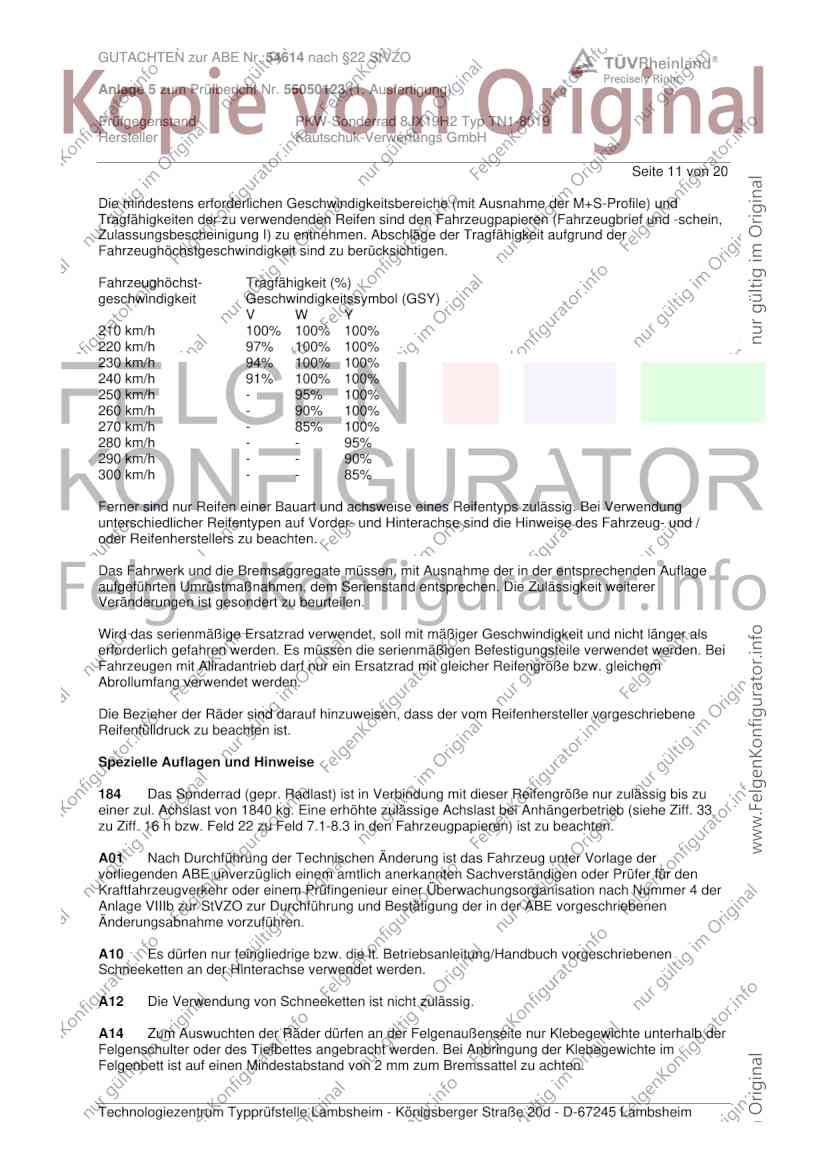

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
184 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1840 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 12 von 20

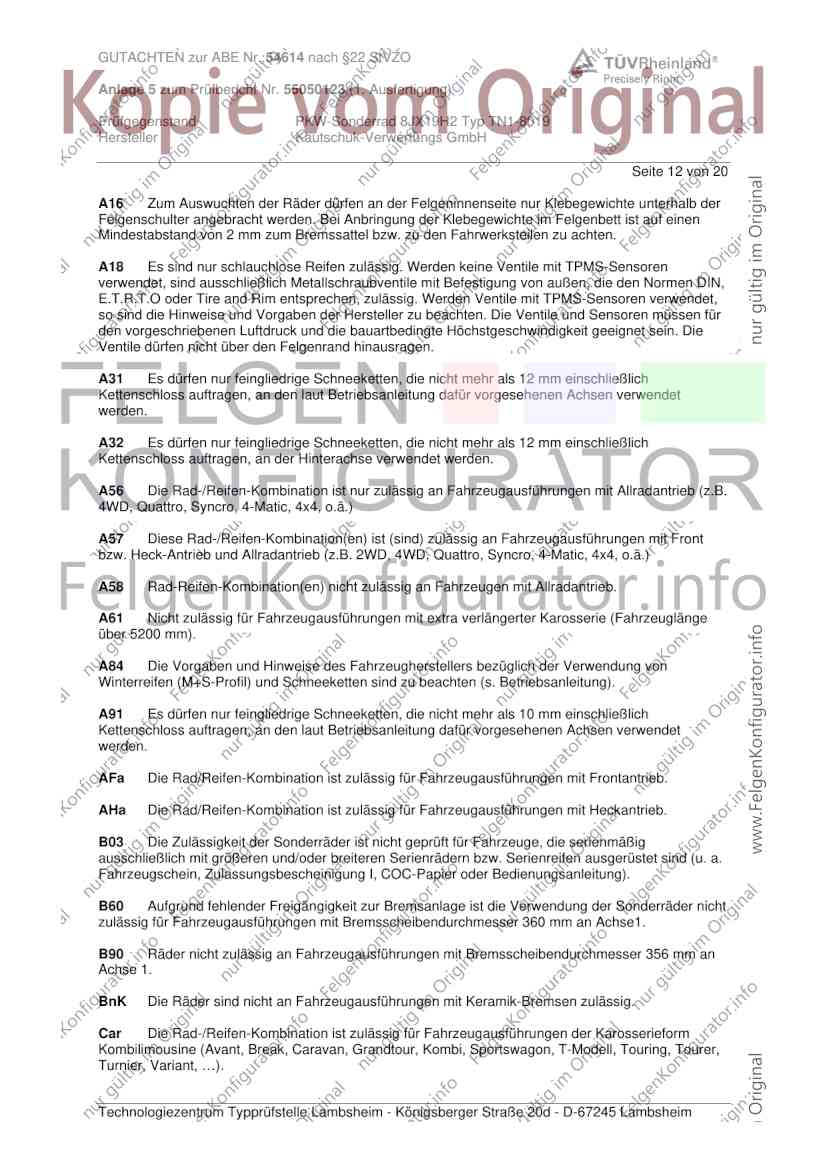

A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 13 von 20

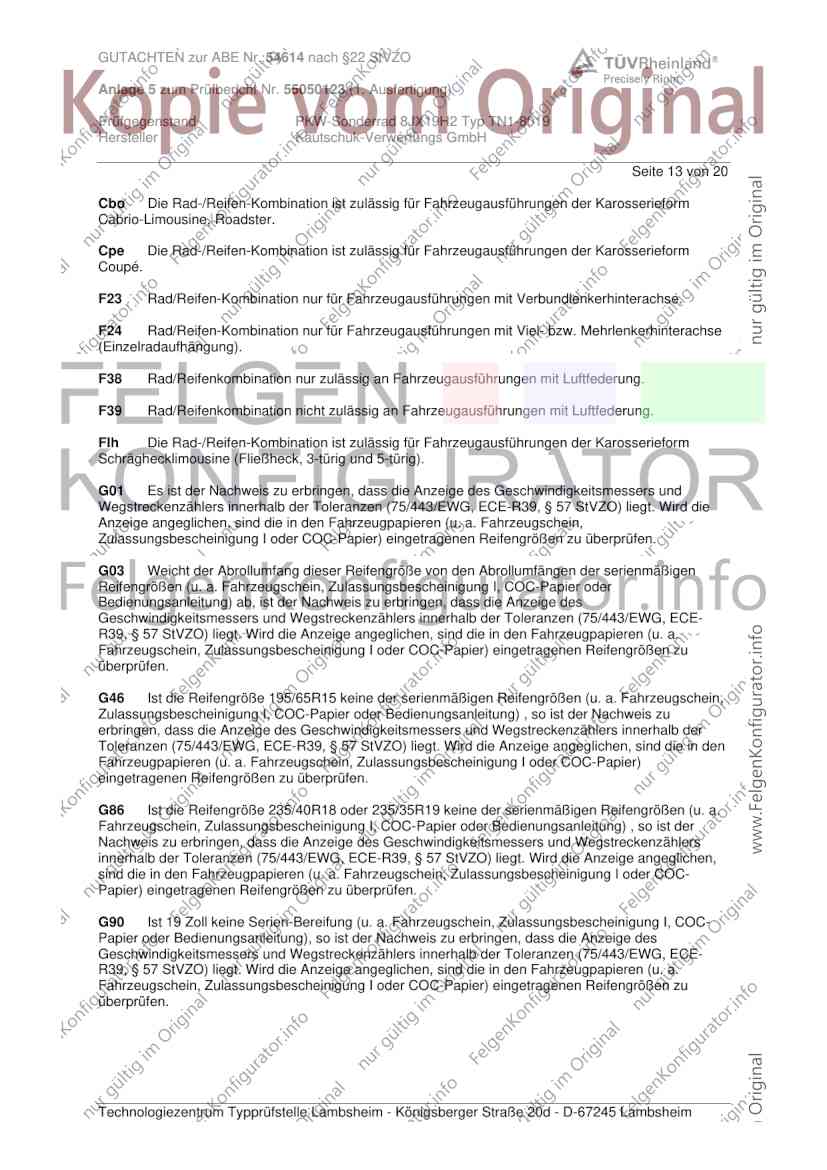

Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 14 von 20

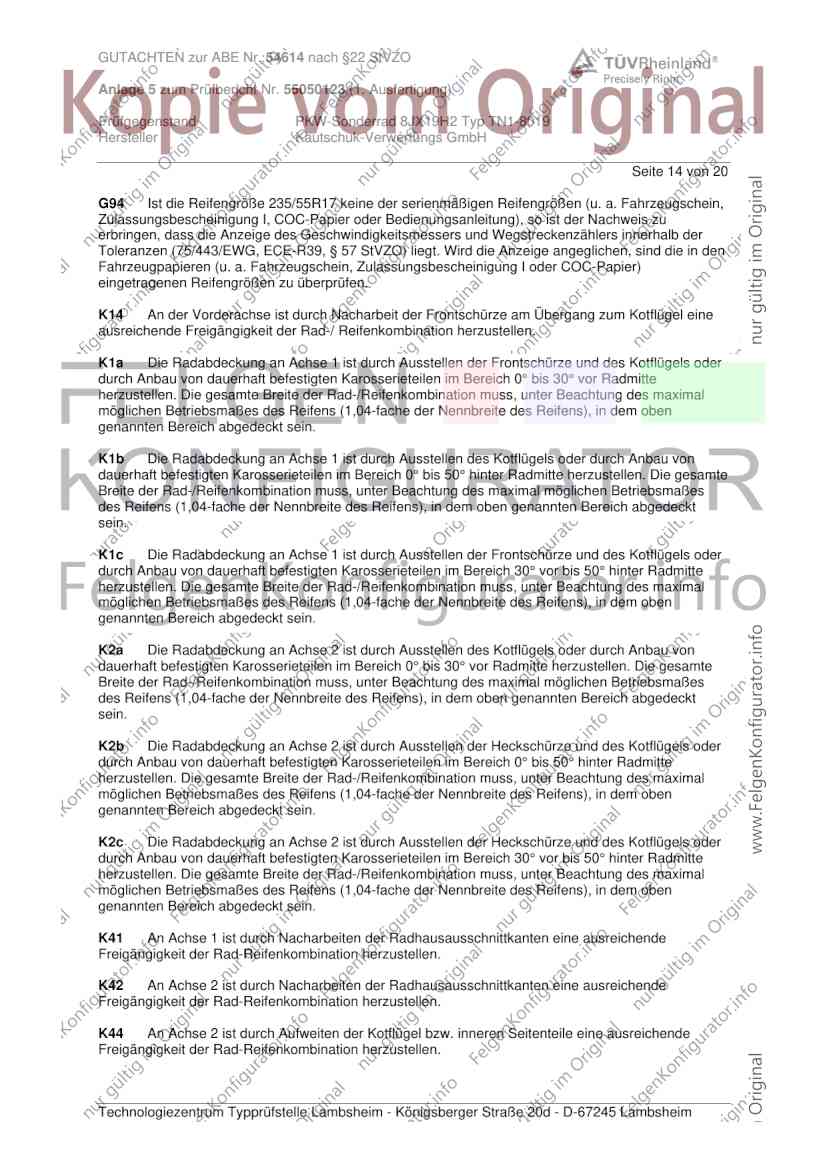

G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 15 von 20

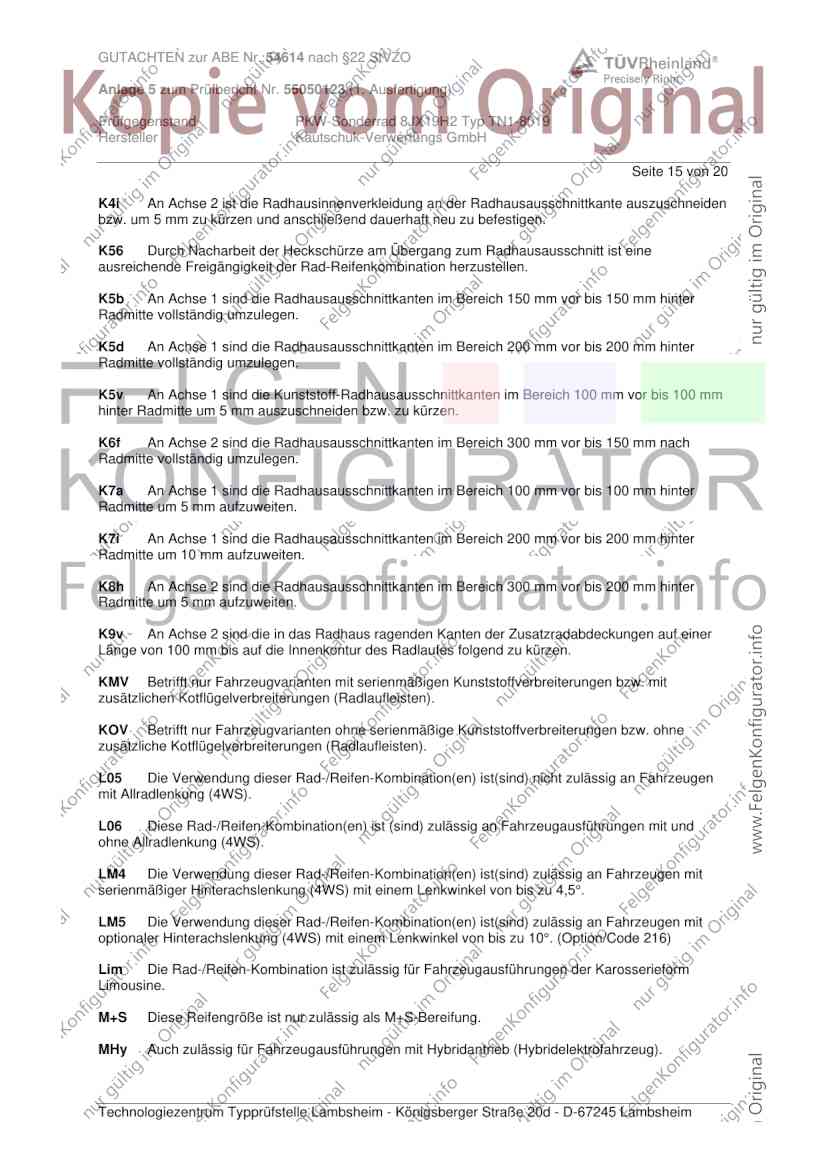

K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 16 von 20

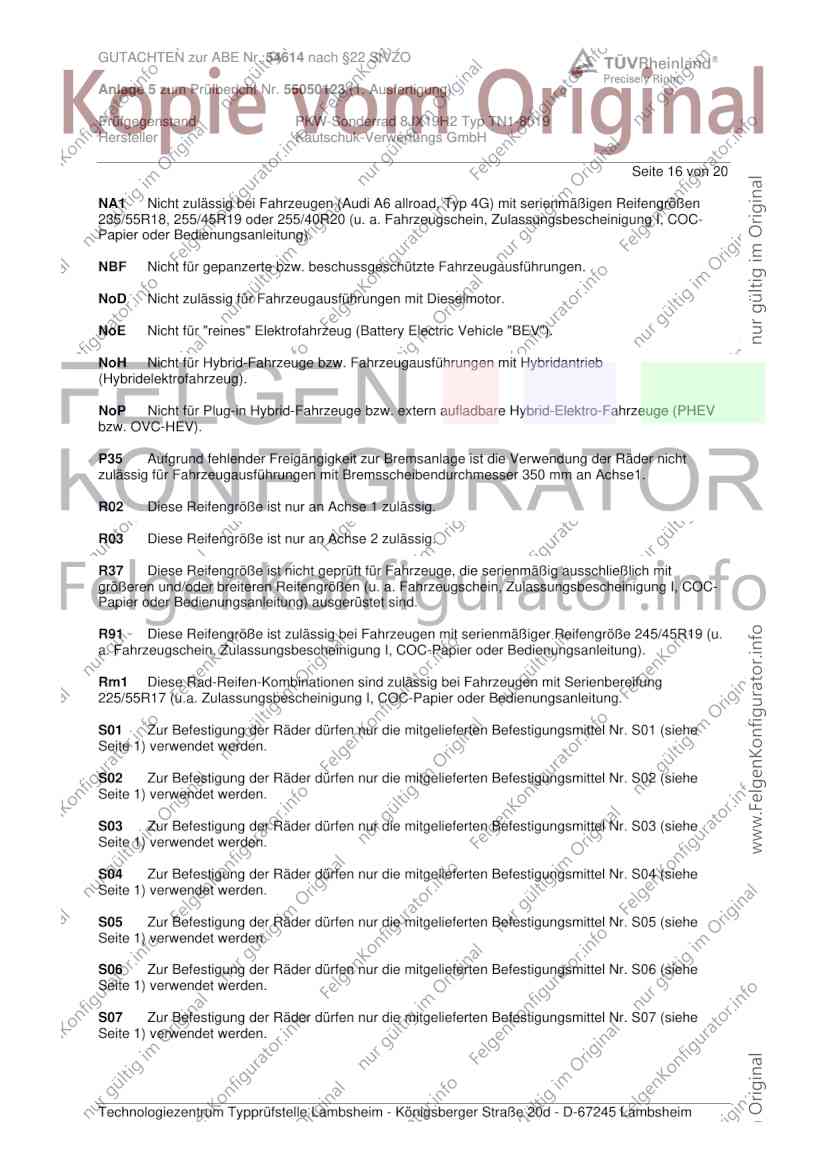

NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u.
a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Rm1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Serienbereifung
225/55R17 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 17 von 20

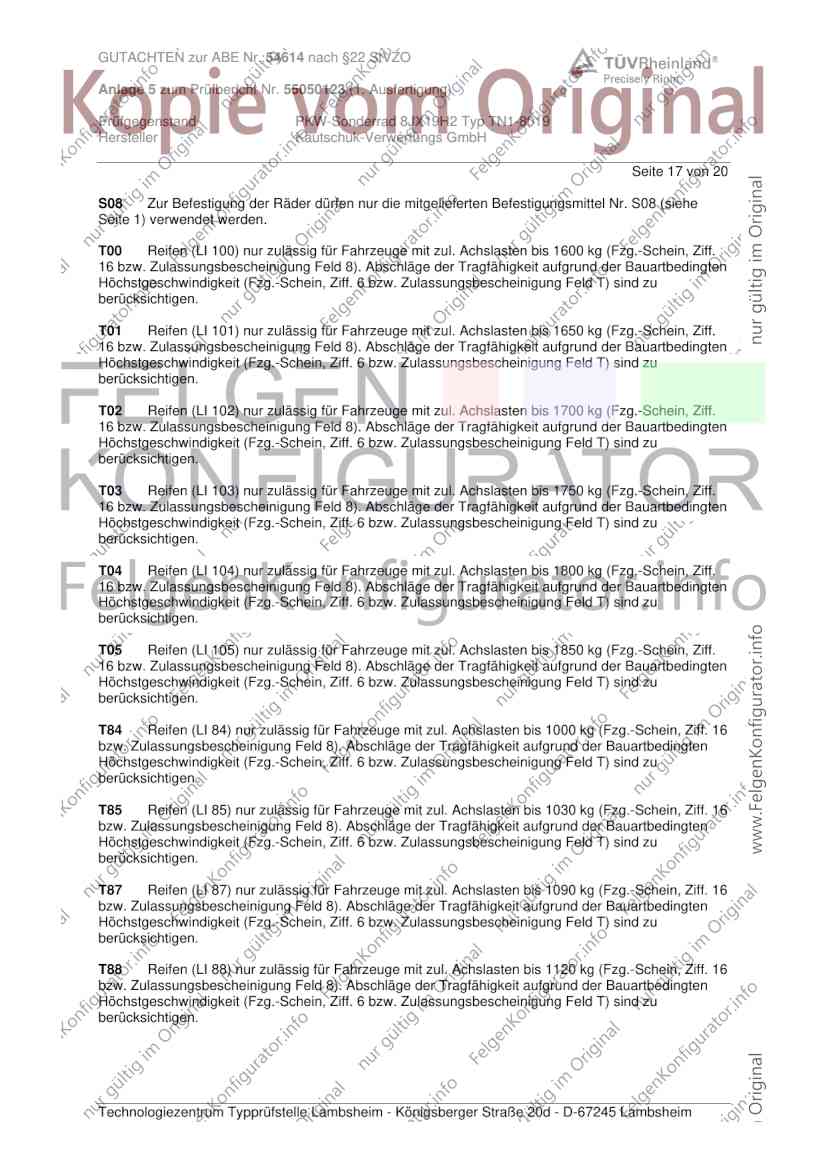

S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 18 von 20

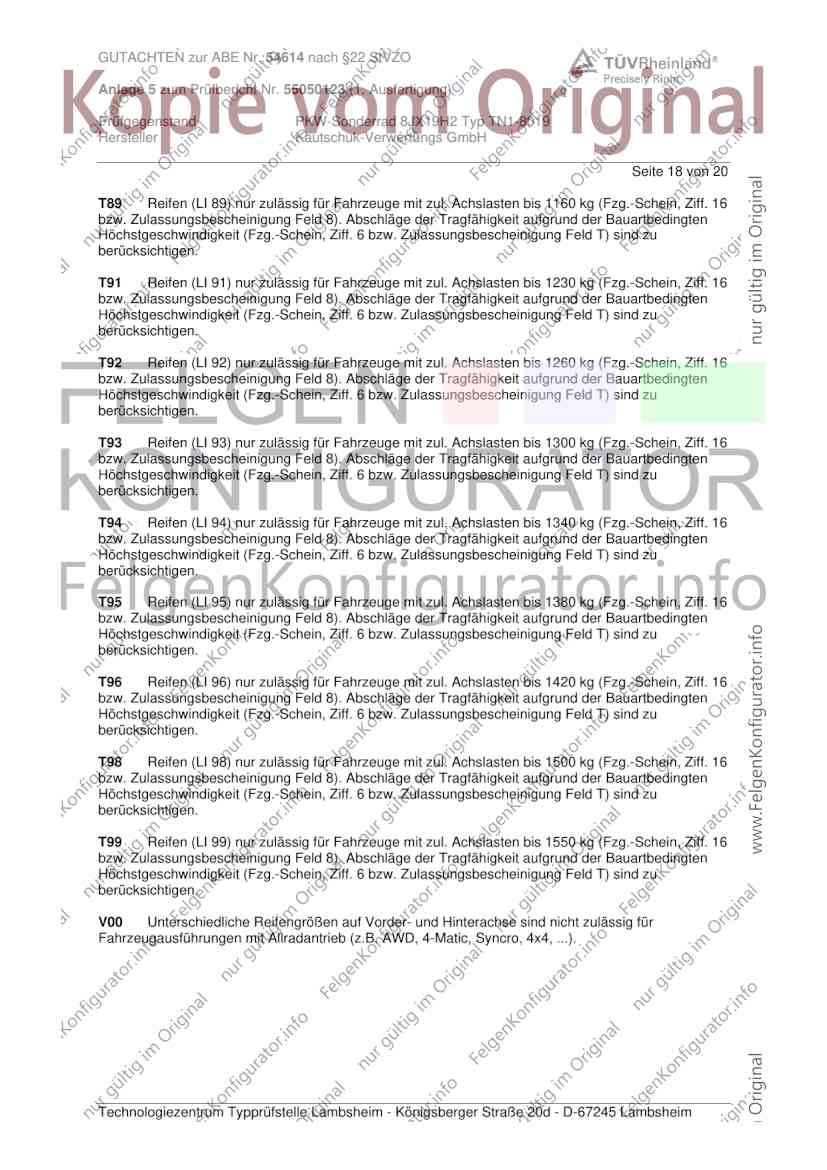

T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 19 von 20

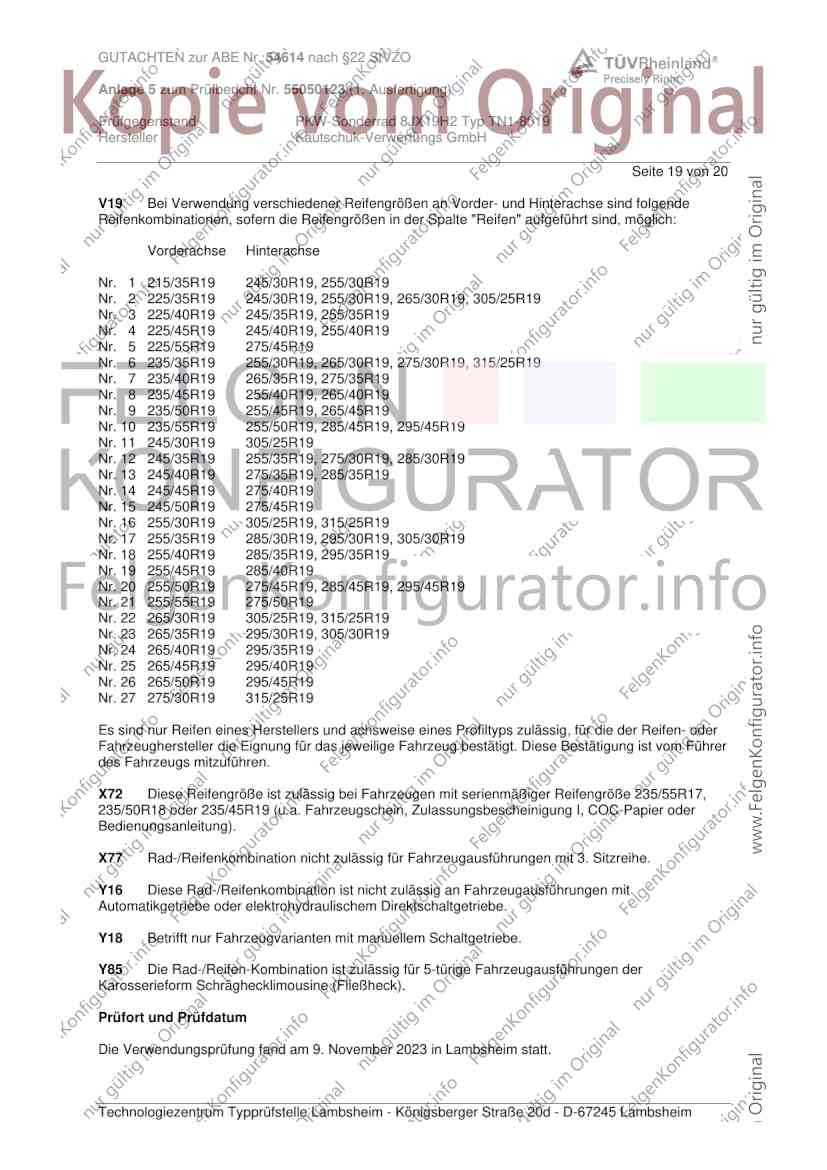

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. November 2023 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54614 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55050123 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ TN1-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 20 von 20

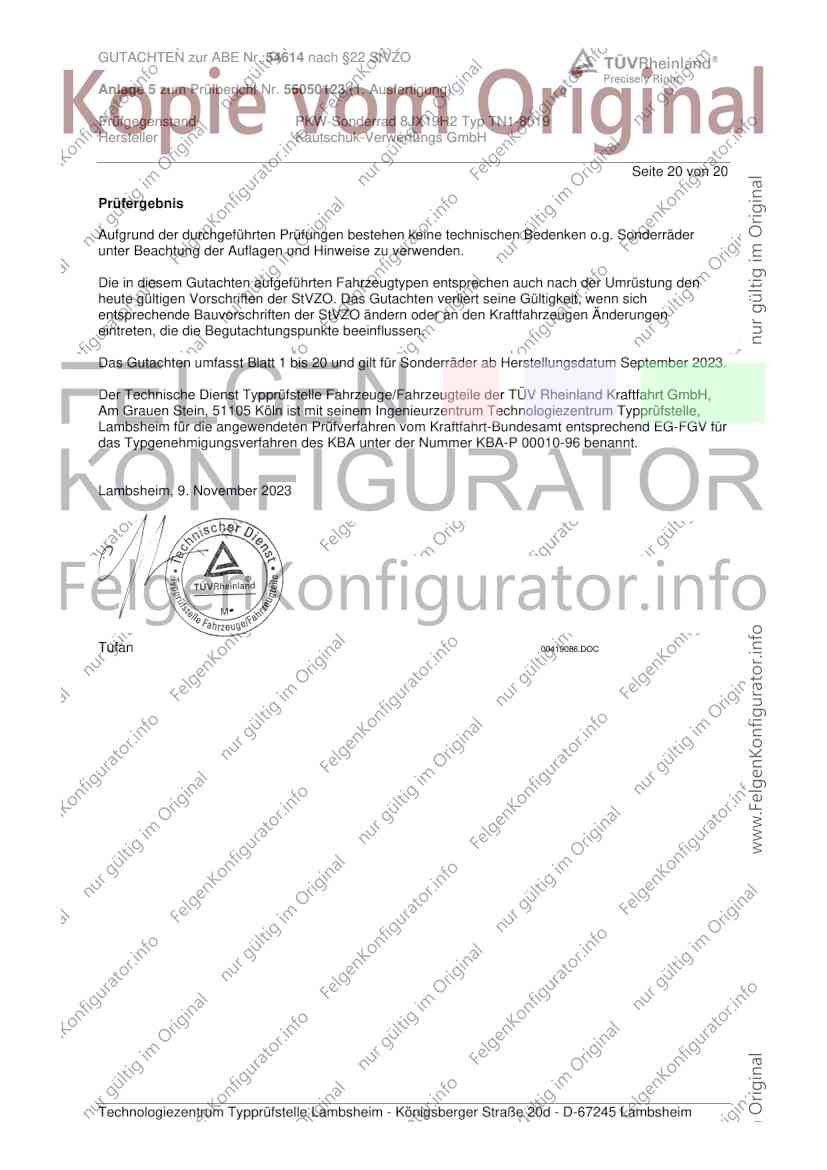

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum September 2023.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. November 2023
Tufan 00419086.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
