GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 1 von 17
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell NORA
Typ A247A
Radgröße 8J X 19 EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
43S5112A666 A247A 5X112 ET43 / ohne Ring 5/112/66,6 43 800 2200
Kennzeichnungen
KBA-Nummer 55611
Herstellerzeichen ARCASTING
Radtyp und Ausführung A247A...(s.o.)
Radgröße 8J X 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal MADE IN ITALY
§22 55611*00
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 28,3
S02 Schraube M14x1,5 Kegel 60° 160 28,3
S03 Schraube M14x1,5 Kegel 60° 180 28,3
S04 Schraube M14x1,5 Kegel 60° 130 27
S05 Schraube M14x1,5 Kegel 60° 150 27
S06 Schraube M14x1,5 Kegel 60° 120 27
S07 Schraube M12x1,5 Kegel 60° 140 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A57 Car
B8, B81 88-195 235/35R19 R37 T87 T91 Lim S06
e1*2001/116* 88-200 225/40R19 M+S T89 T93
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A57 A8b
4G, 4G1 100-245 245/40R19 T94 T98 B90 BnK Car
e1*2007/46*0436*..; Lim NA1 S06
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 A57 B66 Car
F2 100-250 235/45R19 A91 T95 T99 KOV L06 Lim
e1*2007/46*1801*.. 100-250 235/50R19 A12 NoP P35 Po1
100-250 245/45R19 A12 S06
100-250 255/45R19 A12
Audi S4 245 235/35R19 M+S T91 A12 Car Lim
§22 55611*00
B8, B81 245 245/35R19 T93 S06
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 66-160 225/35R19 K1a K2b T88 A01 A12 A57
176, 245G 66-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h B42 Flh Pe2
e1*2007/46*0928*..; T87 T91 V00 V19 S04
e1*2001/116* 66-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
0470*04-..
A-Klasse 70-140 225/35R19 K5d T84 T88 A01 A12 A58
F2A 70-140 225/40R19 K5d K7a B29 B31 F23
e1*2007/46*1829*.. 70-140 235/35R19 K1a K1b K2b K5d K6f K7i T87 Lim NoP V19
T91 Y85 S04
70-140 245/35R19 K2b K6f K8h R03
B-Klasse 70-142 225/35R19 G46 K1a K1b K2b K41 K42 K43 A01 A12 B56
245 T84 T88 X92 S04
e1*2001/116*0314*..
B-Klasse 66-155 225/35R19 A57 K2b T88 A01 A12 B42
246, 245G 66-155 235/35R19 A57 G01 K1a K1b K2b T87 T91 NoE Pe2 S04
e1*2007/46*0751*..;
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 225/35R19 K2b K5d T88 A01 A12 A57
F2B 70-165 225/40R19 K2b K5d K7a B29 B31 F24
e1*2007/46*1909*.. 70-165 235/35R19 K1a K2b K5d K6f K7i T87 T91 NoP V00 V19
70-165 245/35R19 K2b K4i K6f R03 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 70-140 225/35R19 K2b K4i K5d K6f T88 A01 A12 A58
F2B 70-140 225/40R19 K2b K4i K5d K6f K7a B29 B31 F23
e1*2007/46*1909*.. 70-140 235/35R19 K1a K2b K4i K5d K6f K7i K8h NoP V19 S04
T87 T91
70-140 245/35R19 K2b K4i K6f K8h R03
C 63 AMG 336-373 235/35R19 M+S T91 A12 Car Cpe
204, 204K, -/AMG Lim S04
e1*2001/116*
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 A12 A58 Lim
204 85-190 235/35R19 T91 NoP Po1 V19
§22 55611*00
e1*2001/116* 85-190 245/35R19 A01 K1a K1b K2b T89 T93 Y92 S04
0431*29-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 225/35R19 Cpe T88 A12 V19 S04
204 88-215 225/35R19 Lim T88
e1*2001/116*0431*.. 88-225 235/35R19 A01 Cpe G01 Lim T87 T91
- Limousine/Coupe 88-225 245/30R19 A01 Cpe K1a K1b K2b K41 K42
- incl. Facelift 2011 K56 Lim T89
(FIN: WDD204...)
C-Klasse 120-150 235/35R19 A12 T91 A57 L05 Lim
R2CW 120-195 225/40R19 A90 T89 T93 NoE NoP V19
e1*2018/858*00016*.. 120-195 245/35R19 A01 A12 K2b R03 T89 T93 S05
C-Klasse All-Terrain 147, 150 225/45R19 T92 T96 A12 A56 Car
R2CS 147, 150 235/40R19 T92 T96 KMV L05 NoE
e1*2018/858*00017*.. NoP S05
C-Klasse Coupé / Cabrio 110-190 225/40R19 A12 A58 Cbo
204 110-190 235/35R19 Cpe Po1 V19
e1*2001/116* 110-190 245/35R19 A01 K1a K1b K2b Y92 S04
0431*37-.. 110-190 245/35R19 K2h R03
(Baureihe 205)
- incl. Facelift 2018
C-Klasse T-Modell 115,135 245/30R19 K1a K1b K2b K41 K42 K56 T89 A01 A12 Car
204K 88-225 235/35R19 G01 T91 S04
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-190 225/40R19 T89 T93 A12 A58 Car
204K 85-190 235/35R19 T91 NoP Po1 V19
e1*2001/116* 85-190 245/35R19 A01 K1a K1b K2b T89 T93 Y92 S04
0457*25-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 A90 T93 A57 Car KOV
R2CS 120-150 235/35R19 A12 T91 L05 NoE NoP
e1*2018/858*00017*.. 120-150 245/35R19 A01 A12 K2b R03 T93 V19 S05
CLA-Klasse 80-160 225/35R19 K1a K1b K2b T84 T88 A01 A12 A57
117, 245G 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h B42 Lim Pe2
e1*2007/46*1007*..; T87 T91 V00 V19 S04
e1*2001/116* 80-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
0470*04-..
CLA-Klasse 85-165 225/40R19 K2b K5d K7a A01 A12 A57
F2CLA 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 B29 B31 F24
e1*2007/46*1912*.. 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i Lim NoP V00
V19 S04
§22 55611*00
CLA-Klasse Shooting 80-160 225/35R19 K1a K1b K2b T84 T88 A01 A12 A57
Brake 80-160 235/35R19 G86 K1c K2b K4i K5d K6g K8h Car Pe2 V00
245G T87 T91 V19 S04
e1*2001/116* 80-160 245/30R19 K1c K2c K4i K5d K6g K8h T89
0470*12-..
CLA-Klasse Shooting 85-165 225/40R19 K2b K5d K7a A01 A12 A57
Brake 85-165 235/35R19 K1a K1b K2b K5d K7i T87 T91 B29 B31 Car
F2CLA 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i F24 NoP V00
e1*2007/46*1912*.. V19 S04
CLE 300 e Coupé PHEV 150 245/40R19 A91 T98 160 A58 Cpe L06
R2CLECA S05
e1*2018/858*00311*..
- Plug-in Hybrid
CLE Klasse 120-190 245/40R19 A91 A57 Cbo Cpe
R2CLECA L06 NoP S04
e1*2018/858*00311*..
- Coupé/Cabrio
CL-Klasse 220-368 245/40R19 T94 T98 A12 B03 W17
215 S05
e1*98/14*0113*..
CL-Klasse 285 235/45R19 A10 T95 T99 B03 B10 Cpe
216 285 245/40R19 A10 T94 T98 P35 S05
e1*2001/116*0372*..
(FIN: WDD216...)
E-Klasse 100-225 235/35R19 A32 R37 T91 A57 B03 DE0
212 100-285 245/35R19 A12 T93 F38 Lim NoH
e1*2001/116*0501*.. Y63 S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-220 225/40R19 A10 R37 T93 A58 B60 DE0
212 110-220 225/45R19 A12 R37 T92 T96 Lim NoP V19
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 Y92 S05
0501*24-.. 110-220 245/35R19 A10 T93
(Baumuster 213) 110-220 245/40R19 A10 T94 T98
E-Klasse 100-225 235/35R19 A32 R37 T91 A57 B03 DE0
212, 212G 100-245 245/35R19 A12 T93 F39 Lim NoH
e1*2001/116*0501*..; Y63 S04
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/40R19 A10 R37 T93 A56 B60 DE0
212 120-145 225/45R19 A12 R37 T92 T96 Lim NoP V19
e1*2001/116* 120-145 235/40R19 A10 R37 T92 T96 Y92 S05
0501*24-.. 120-270 245/35R19 A10 T93
(Baumuster 213) 120-270 245/40R19 A10 T94 T98
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A58 Cbo
207 135, 150 245/30R19 NoD T89 F39 S04
§22 55611*00
e1*2001/116*0502*..
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A58 Cpe
207 120-285 235/35R19 T91 F39 S04
e1*2001/116*0502*.. 120-285 245/30R19 T89
(FIN: WDD207...)
E-Klasse Coupé / Cabrio 120-220 225/40R19 A10 R37 T93 A58 B60 Cbo
R1EC 120-220 225/45R19 A12 R37 T92 T96 Cpe DE0 NoP
e1*2007/46*1666*.. 120-220 235/40R19 A10 R37 T92 T96 V19 Y92 S05
120-220 245/35R19 A10 T93
120-220 245/40R19 A10
E-Klasse Coupé / Cabrio 135-195 225/40R19 A10 R37 T93 A56 B60 Cbo
4matic 135-195 225/45R19 A12 R37 T92 T96 Cpe DE0 NoP
R1EC 135-195 235/40R19 A10 R37 T92 T96 V19 Y92 S05
e1*2007/46*1666*.. 135-270 245/35R19 A10 T93
135-270 245/40R19 A10
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 A58 B60 Car
R1ES 110-210 235/40R19 A10 R37 T96 X77 DE0 KOV NoP
e1*2007/46*1560*.. 110-210 245/40R19 A10 T94 T98 V19 Y92 S05
E-Klasse T-Modell 4matic 135-195 225/45R19 A12 R37 T96 A56 B60 Car
R1ES 135-195 235/40R19 A10 R37 T96 X77 DE0 KOV NoP
e1*2007/46*1560*.. 135-270 245/40R19 A10 T98 V19 Y92 S05
EQE-Klasse 109, 135 235/50R19 A10 T03 160 A57 B03 L05
E2EQEW 109, 135 245/45R19 A10 T02 160 Lim V19 S05
e1*2018/858*00036*.. 109, 135 255/45R19 A10 160
-max.Leistung:180, 215,
300 kW
- Elektro
- ohne Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQE-Klasse 109, 135 235/50R19 A10 A84 T03 160 A57 B03 Lim
E2EQEW 109, 135 245/45R19 A10 A84 T02 160 LM4 V19 S05
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 160
-max.Leistung:180, 215,
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 A10 A84 T03 160 A57 B03 Lim
E2EQEW 109, 135 245/45R19 A10 A84 T02 160 LM5 V19 S05
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 160
-max.Leistung:180, 215,
300 kW
- Elektro
- max. 10°
Hinterachslenkung
GLA-Klasse 80-155 225/45R19 A12 A57 Flh
245G 80-155 235/40R19 Pe2 S04
§22 55611*00
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLA-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A57
F2B 85-165 225/50R19 K1b K2b M+S B29 NoE NoP
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v Po1 S04
85-165 245/45R19 K1b K2b K5v
85-165 255/45R19 K1c K2c K5v
GLB-Klasse 85-165 225/50R19 K1b K2b R37 A01 A12 A57
F2B 85-165 225/50R19 K1b K2b M+S B29 NoE NoP
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v Po1 S04
85-165 245/45R19 K1b K2b K5v
85-165 255/45R19 K1c K2c K5v
GLK-Klasse 100-225 235/50R19 A12 V19 S05
204X 100-225 245/45R19 A31
e1*2001/116* 100-225 255/45R19 A12
0480*00-16
(FIN: WDC204...)
R-Klasse 140-225 255/45R19 K1c K2b R37 T00 T04 160 A01 A12 S01
251 140-285 255/50R19 K1c K2c 157
e1*2001/116*0341*..
S-Klasse 145-368 245/40R19 T94 T98 A12 A61 B03
220 NBF W17 S05
e1*97/27*0099*..
S-Klasse 150-285 235/45R19 A10 T95 T99 B03 B10 P35
221 150-285 245/40R19 A10 T94 T98 VW9 S05
e1*2001/116*0335*..
(FIN: WDD221...)

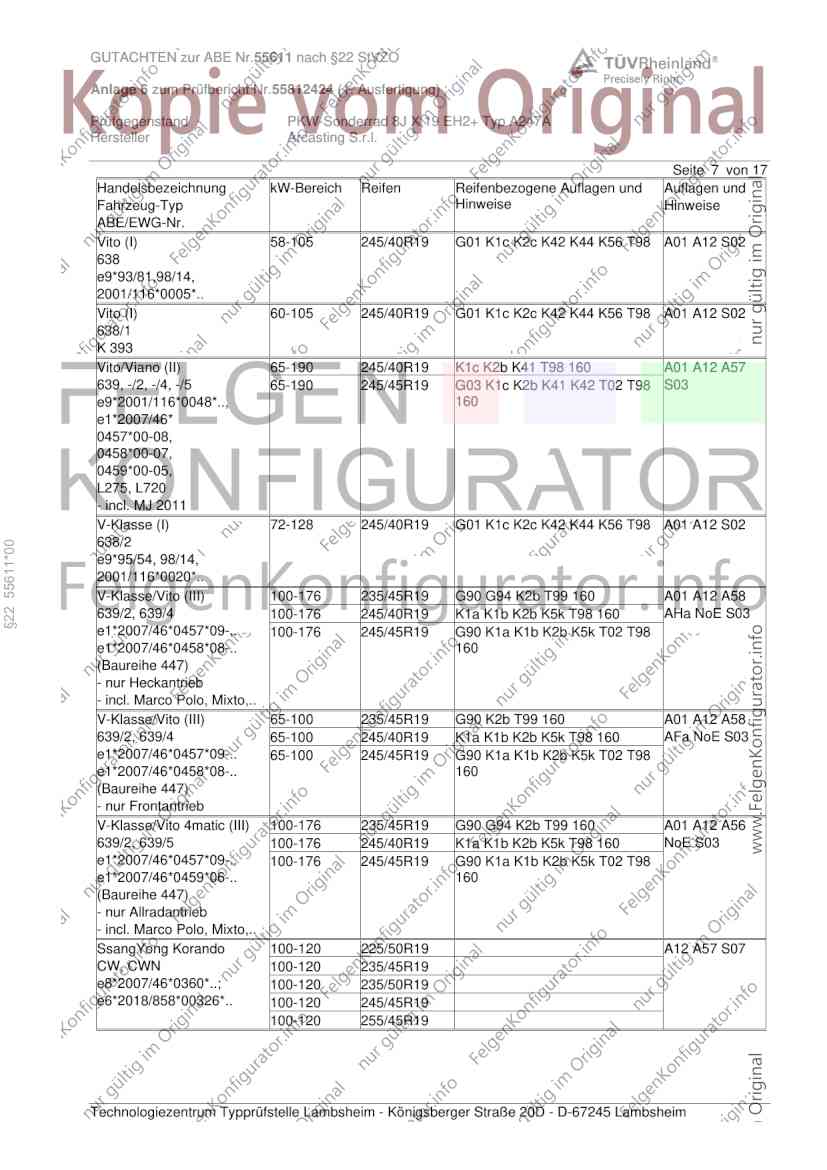

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito (I) 58-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 S02
638
e9*93/81,98/14,
2001/116*0005*..
Vito (I) 60-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 S02
638/1
K 393
Vito/Viano (II) 65-190 245/40R19 K1c K2b K41 T98 160 A01 A12 A57
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 K42 T02 T98 S03
e9*2001/116*0048*.., 160
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
V-Klasse (I) 72-128 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 S02
638/2
§22 55611*00
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito (III) 100-176 235/45R19 G90 G94 K2b T99 160 A01 A12 A58
639/2, 639/4 100-176 245/40R19 K1a K1b K2b K5k T98 160 AHa NoE S03
e1*2007/46*0457*09-.. 100-176 245/45R19 G90 K1a K1b K2b K5k T02 T98
e1*2007/46*0458*08-.. 160
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo, Mixto,..
V-Klasse/Vito (III) 65-100 235/45R19 G90 K2b T99 160 A01 A12 A58
639/2, 639/4 65-100 245/40R19 K1a K1b K2b K5k T98 160 AFa NoE S03
e1*2007/46*0457*09-.. 65-100 245/45R19 G90 K1a K1b K2b K5k T02 T98
e1*2007/46*0458*08-.. 160
(Baureihe 447)
- nur Frontantrieb
V-Klasse/Vito 4matic (III) 100-176 235/45R19 G90 G94 K2b T99 160 A01 A12 A56
639/2, 639/5 100-176 245/40R19 K1a K1b K2b K5k T98 160 NoE S03
e1*2007/46*0457*09-.. 100-176 245/45R19 G90 K1a K1b K2b K5k T02 T98
e1*2007/46*0459*06-.. 160
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo, Mixto,..
SsangYong Korando 100-120 225/50R19 A12 A57 S07
CW, CWN 100-120 235/45R19
e8*2007/46*0360*..; 100-120 235/50R19
e6*2018/858*00326*.. 100-120 245/45R19
100-120 255/45R19

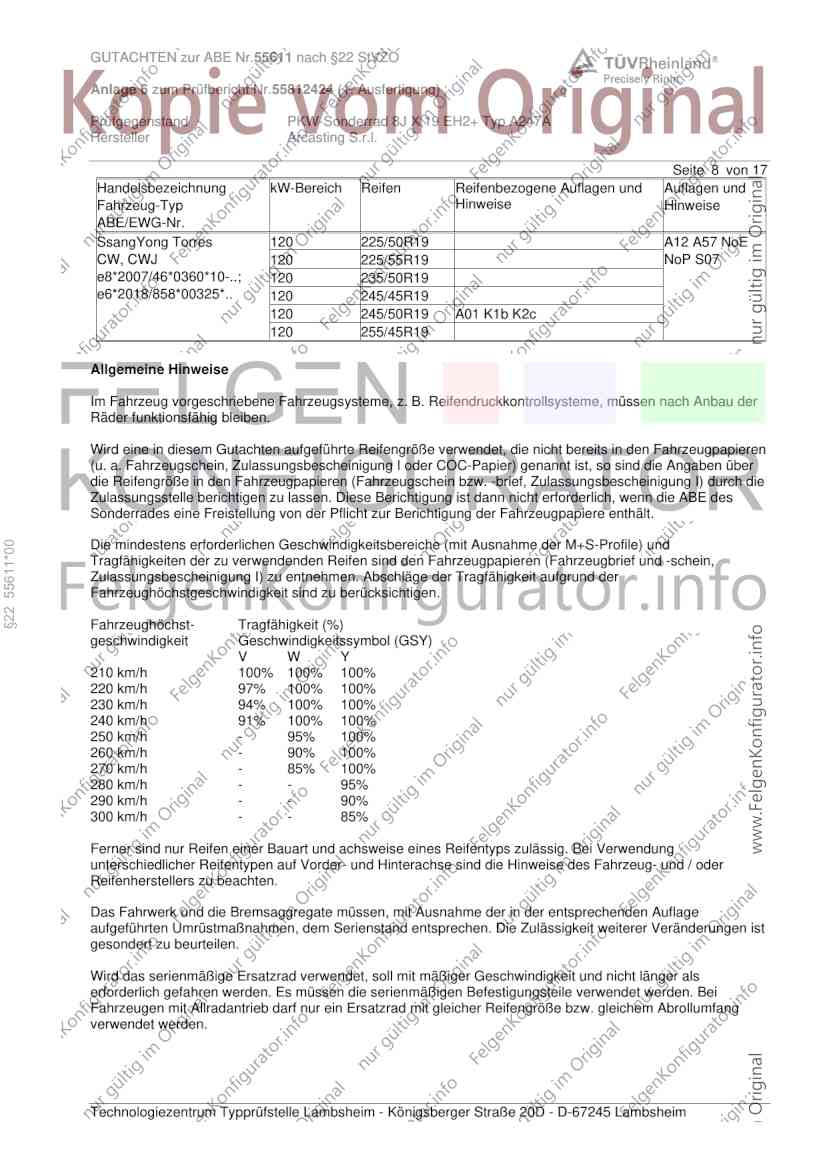

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Torres 120 225/50R19 A12 A57 NoE
CW, CWJ 120 225/55R19 NoP S07
e8*2007/46*0360*10-..; 120 235/50R19
e6*2018/858*00325*.. 120 245/45R19
120 245/50R19 A01 K1b K2c
120 255/45R19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
§22 55611*00
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.

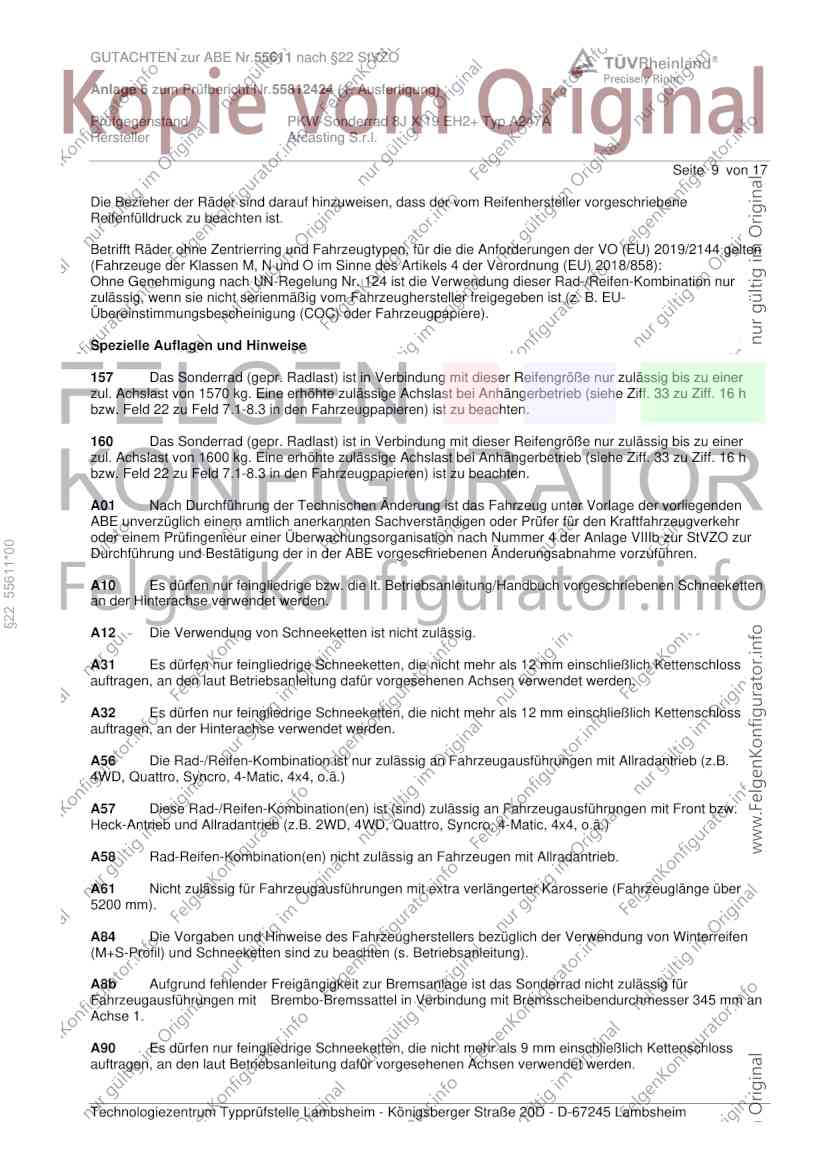

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 9 von 17
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
157 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1570 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
§22 55611*00
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345 mm an
Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.

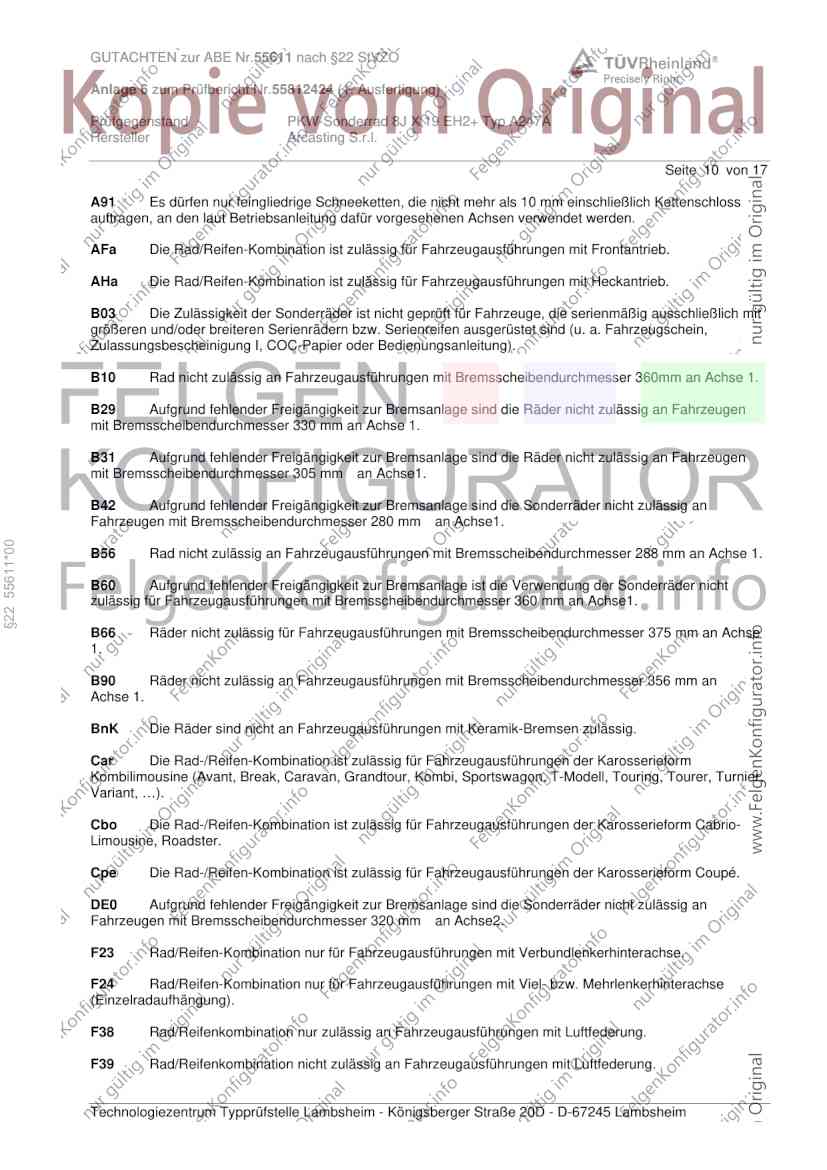

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 10 von 17
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360mm an Achse 1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 330 mm an Achse 1.
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 305 mm an Achse1.
B42 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 280 mm an Achse1.
§22 55611*00
B56 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an Achse
1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
DE0 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse2.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.

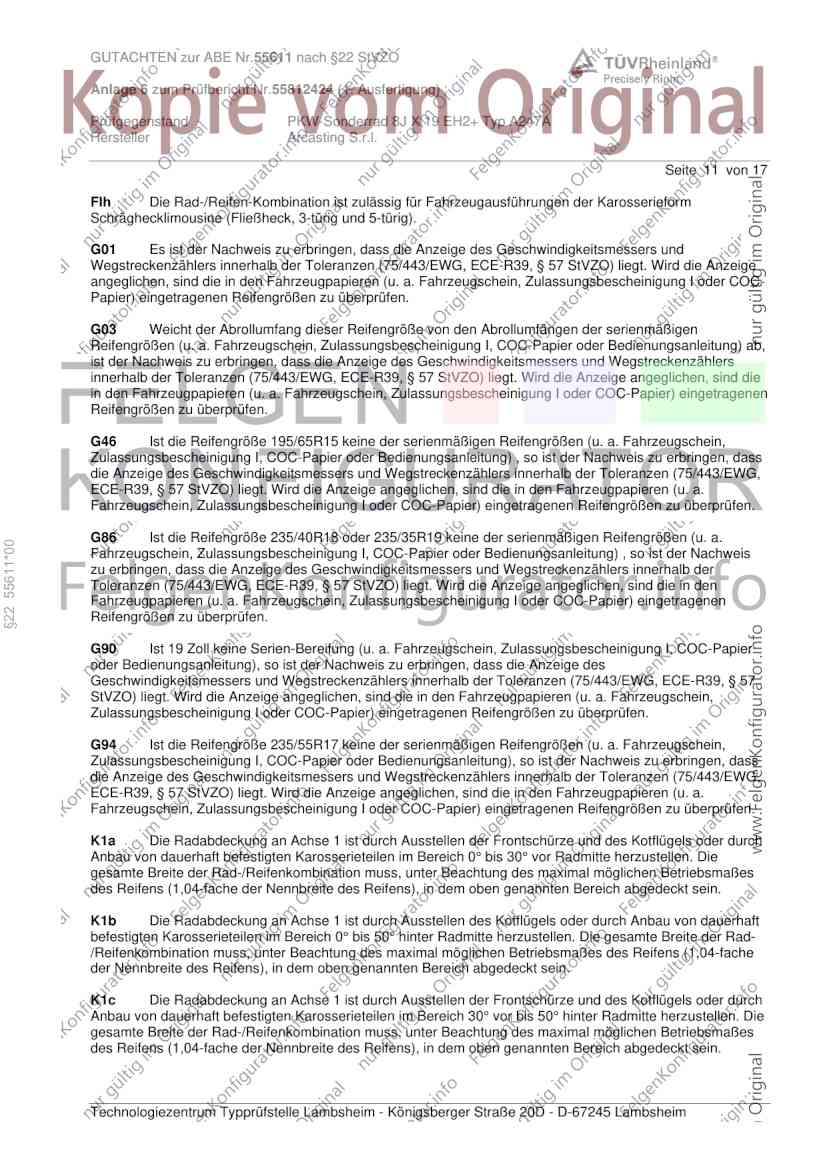

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.
Seite 11 von 17
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
§22 55611*00
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

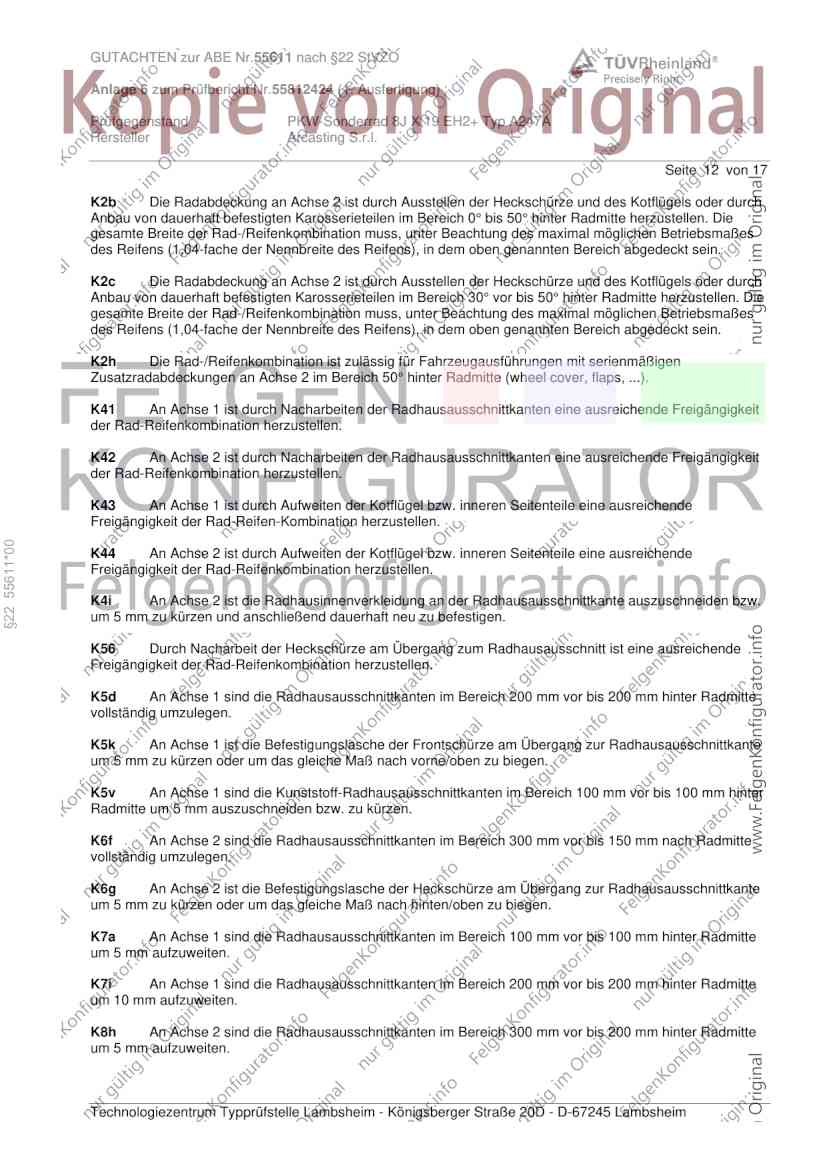

Seite 12 von 17
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
§22 55611*00
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

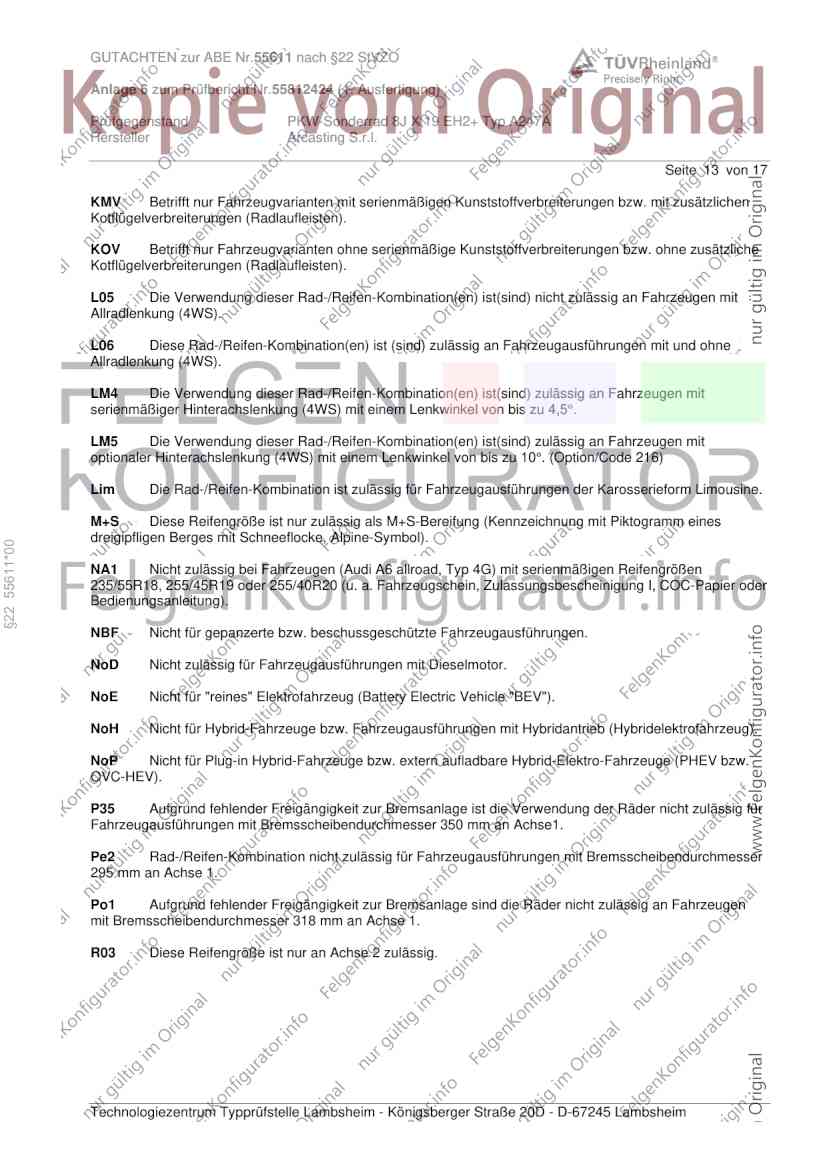

Seite 13 von 17
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
§22 55611*00
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
Pe2 Rad-/Reifen-Kombination nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser
295 mm an Achse 1.
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 318 mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

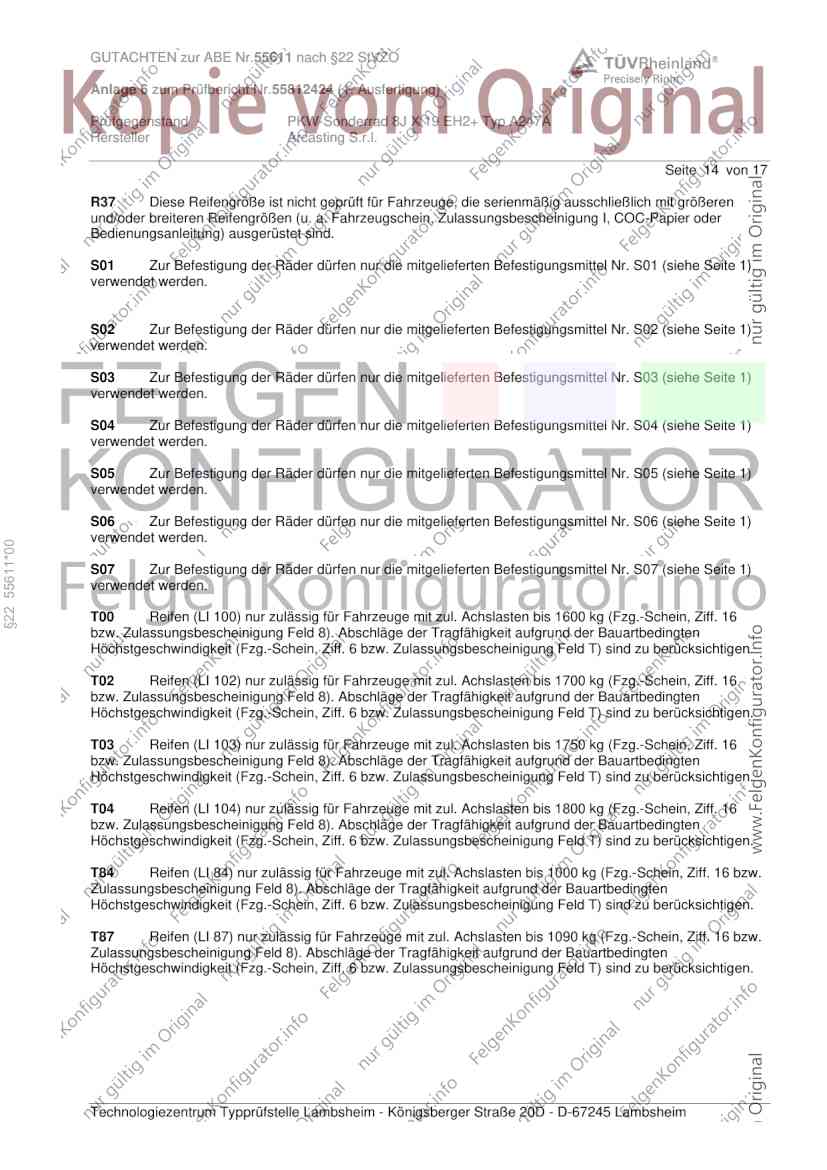

Seite 14 von 17
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
§22 55611*00
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

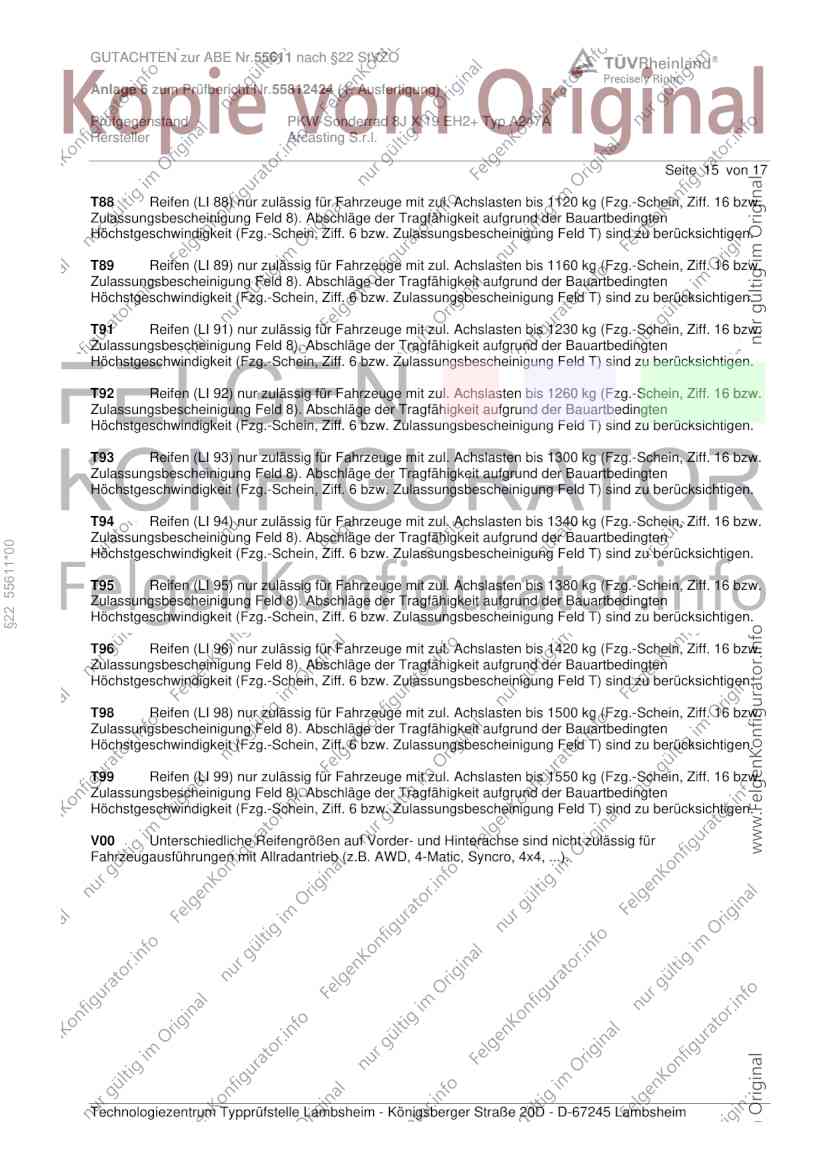

Seite 15 von 17
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 55611*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

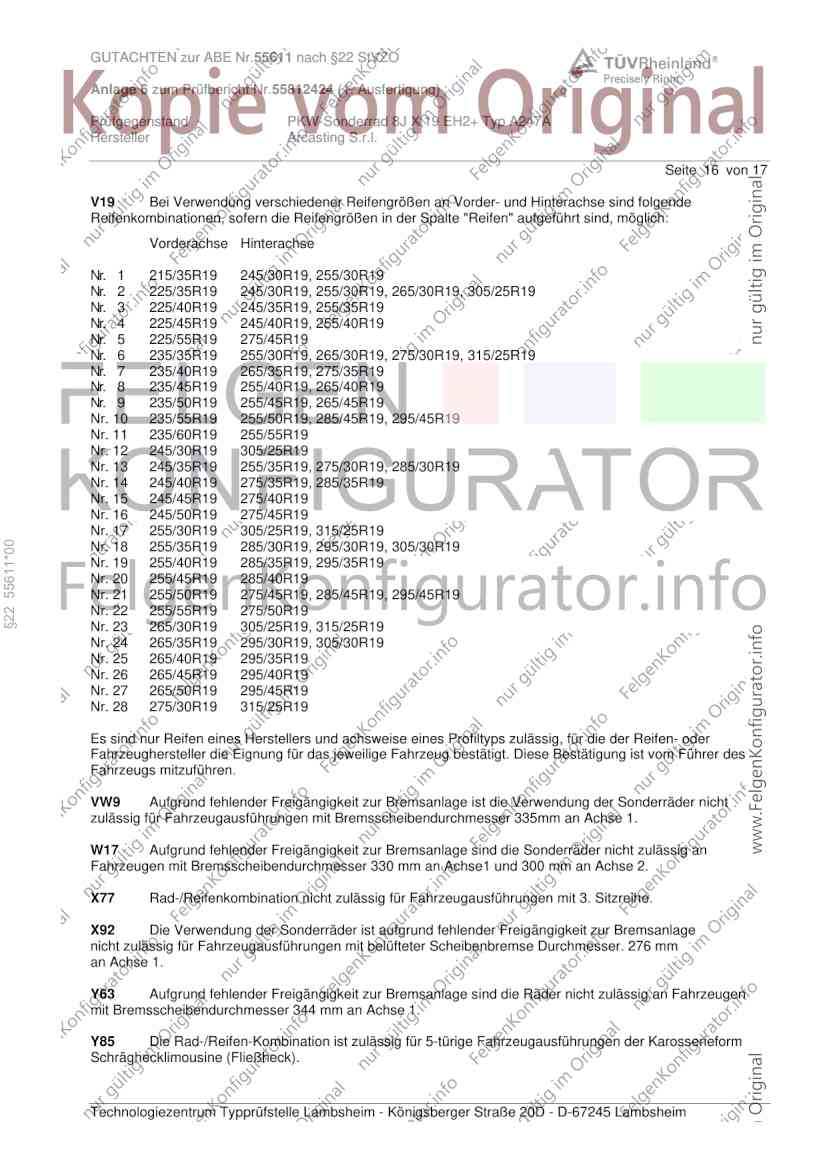

Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 55611*00
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VW9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an Achse 1.
W17 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse1 und 300 mm an Achse 2.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X92 Die Verwendung der Sonderräder ist aufgrund fehlender Freigängigkeit zur Bremsanlage
nicht zulässig für Fahrzeugausführungen mit belüfteter Scheibenbremse Durchmesser. 276 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55611 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55812424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A247A
Hersteller Arcasting S.r.l.

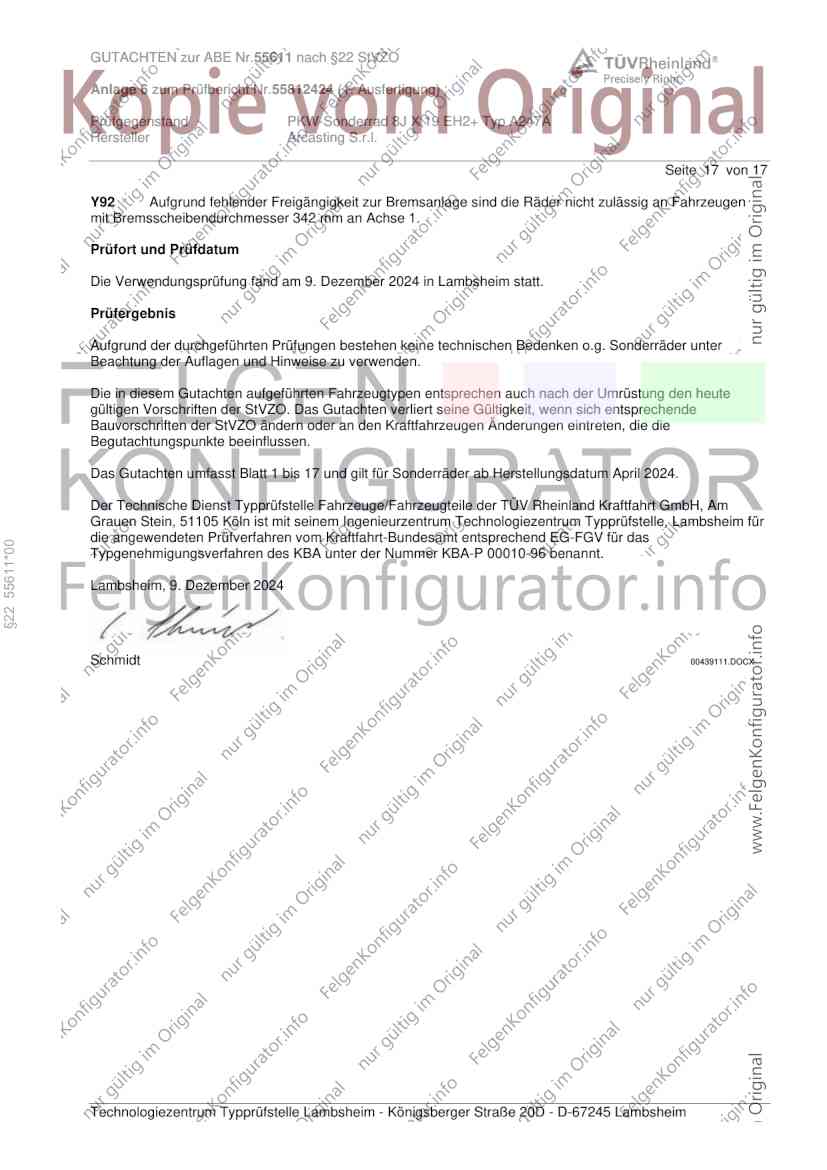

Seite 17 von 17
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Dezember 2024 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum April 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
§22 55611*00
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Dezember 2024
Schmidt 00439111.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 55611*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 55611*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
