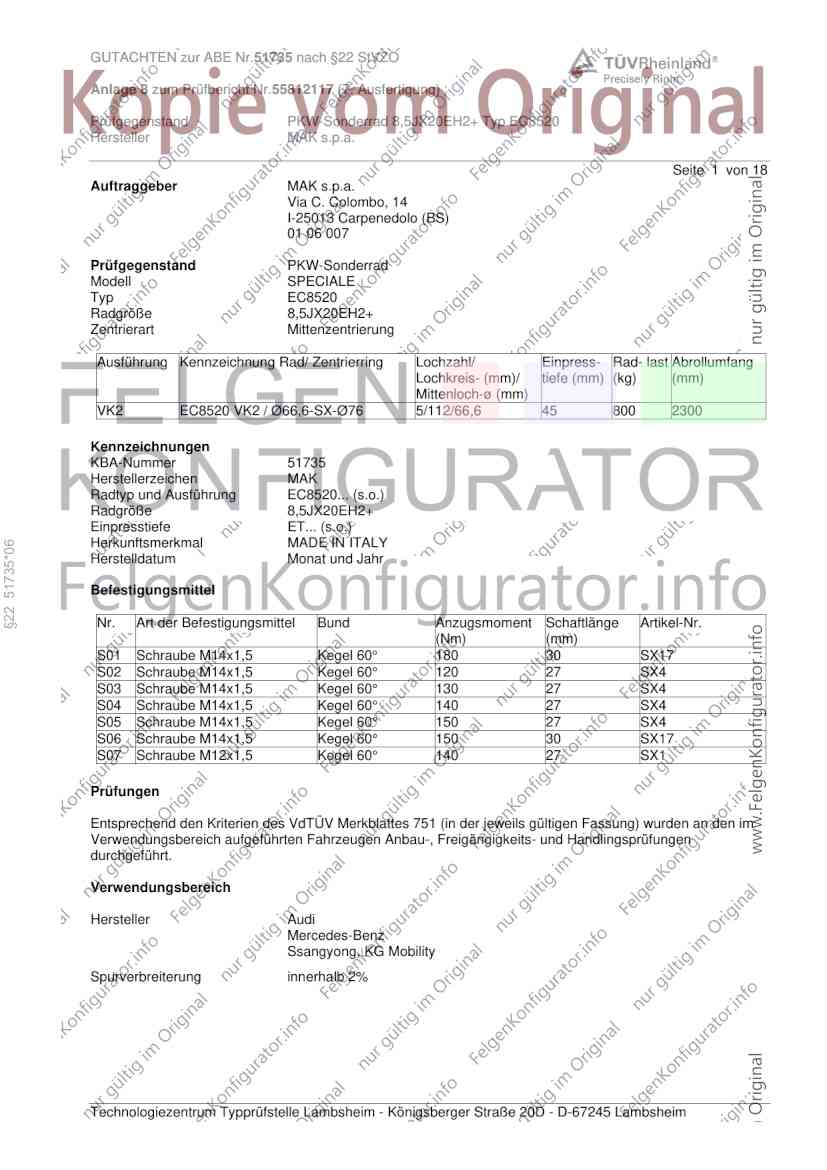

GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 1 von 18
Auftraggeber MAK s.p.a.
Via C. Colombo, 14
I-25013 Carpenedolo (BS)
01 06 007
Prüfgegenstand PKW-Sonderrad
Modell SPECIALE
Typ EC8520
Radgröße 8,5JX20EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
VK2 EC8520 VK2 / Ø66,6-SX-Ø76 5/112/66,6 45 800 2300
Kennzeichnungen
KBA-Nummer 51735
Herstellerzeichen MAK
Radtyp und Ausführung EC8520... (s.o.)
Radgröße 8,5JX20EH2+
Einpresstiefe ET... (s.o.)
Herkunftsmerkmal MADE IN ITALY
§22 51735*06
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 180 30 SX17
S02 Schraube M14x1,5 Kegel 60° 120 27 SX4
S03 Schraube M14x1,5 Kegel 60° 130 27 SX4
S04 Schraube M14x1,5 Kegel 60° 140 27 SX4
S05 Schraube M14x1,5 Kegel 60° 150 27 SX4
S06 Schraube M14x1,5 Kegel 60° 150 30 SX17
S07 Schraube M12x1,5 Kegel 60° 140 27 SX1
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A18
B8, B81 88-200 245/30R20 T90 A57 Car Lim
e1*2001/116* 88-200 255/30R20 T88 T92 S02
0430*00-41;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A5 / A5 Avant 110, 150 235/35R20 T92 A12 A14 A18
F2 110, 150 255/30R20 T92 A57 Car Lim
e1*2007/46*1801*46-.. 110-200 245/35R20 T95 NoE NoP S04
110-200 245/35R20 HL T98
Audi A5 / A5 Avant TFSIe 185 245/35R20 HL T98 A12 A14 A18
F2 A56 Car Lim
e1*2007/46*1801*52-.. S04
- Plug-in Hybrid
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A18
4G, 4G1 100-245 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; Car Lim NA1
§22 51735*06
e13*2007/46*1147*.. S02
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/40R20 T94 A12 A14 A18
F2 100-250 235/40R20 T96 A57 Car KOV
e1*2007/46*1801*00-56 100-250 245/40R20 T95 T99 L06 Lim NoP
- nicht für Variante 100-250 255/35R20 T93 T97 S02
L3.../A3... 100-250 255/40R20
Audi A6 / A6 Avant 150-270 235/40R20 T96 A12 A14 A18
F2 150-270 245/40R20 T95 T99 A57 Car KOV
e1*2007/46*1801*51-.. 150-270 255/35R20 T93 T97 L05 Lim NoE
- nur Variante L3.../A3... 150-270 255/35R20 HL T00 NoP S04
150-270 255/40R20 T01 T97
Audi A6 / A6 Avant TFSIe 185,195 245/40R20 Car Lim T99 A12 A14 A18
F2 185,195 255/35R20 Lim T97 A56 KOV L06
e1*2007/46*1801*00-56 185,195 255/40R20 Car Lim T01 T97 S02
- Plug-in Hybrid
- nicht für Variante
L3.../A3...
Audi A6 / A6 Avant TFSIe 185 255/35R20 HL T00 160 A12 A14 A18
F2 185 255/40R20 T01 160 A56 Car KOV
e1*2007/46*1801*54-.. L05 Lim X36
- Plug-in Hybrid S04
- nur Variante L3.../A3...
Audi S4 245 245/30R20 Lim T90 A12 A14 A18
B8, B81 245 255/30R20 Car Lim T92 S02
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 / S5 Avant 270 245/35R20 T95 A12 A14 A18
F2 270 245/35R20 HL T98 A56 Car Lim
e1*2007/46*1801*47-.. NoE NoP S04
Audi S6 / S6 Avant 309, 331 255/35R20 T97 A12 A14 A18
4G, 4G1 A56 BnK Car
e1*2007/46*0436*..; Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/40R20 M+S T95 T99 A12 A14 A18
F2 253,257 255/35R20 T97 A56 BnK Car
e1*2007/46*1801*00-56 253,257 255/40R20 KOV L06 Lim
NoP S02
A-Klasse 66, 80 225/30R20 K1a K2b K5d R70 T85 A01 A12 A14
176, 245G 66-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h A18 A57 Flh
e1*2007/46*0928*..; T88 S03
e1*2001/116* 90, 115 225/30R20 K1a K2b K5d NoD R70 T85
0470*04-..
A-Klasse 70-140 225/35R20 K1a K3u K5d K6f K7a T90 A01 A12 A14
§22 51735*06
F2A A18 A58 F23
e1*2007/46*1829*.. Lim NoP Y85
S03
A-Klasse 110-165 225/35R20 K1a K3u K5d K7a T90 A01 A12 A14
F2A A18 A57 F24
e1*2007/46*1829*.. Lim NoP Y85
S03
A-Klasse A 250e 118, 120 225/35R20 K1a K3u K5d K6f K7a T90 A01 A12 A14
F2A A18 A58 F23
e1*2007/46*1829*07-.. Lim Y85 S03
- Plug-in Hybrid
AMG CLA 35 225 245/30R20 K1a K1b K4i K5d K6f K7i K9v A01 A12 A14
F2CLA T90 A18 A56 Lim
e1*2007/46*1912*.. 225 255/30R20 K1a K1b K2c K4i K5d K6f K6i K7i S03
K8h K9v T92
AMG CLA 35 Shooting 225 245/30R20 K1a K1b K4i K5d K6f K7i K9v A01 A12 A14
Brake T90 A18 A56 Car
F2CLA 225 255/30R20 K1a K1b K2c K4i K5d K6f K6i K7i S03
e1*2007/46*1912*.. K8h K9v T92
AMG GLA 35 225 235/45R20 A90 A14 A18 A56
F2B 225 245/40R20 A12 S03
e1*2007/46*1909*.. 225 255/40R20 A01 A12 K5v
AMG GLB 35 225 235/45R20 A90 A14 A18 A56
F2B 225 245/40R20 A12 S03
e1*2007/46*1909*.. 225 255/40R20 A01 A12 K5v
B-Klasse 70-165 225/35R20 K2b K5d K7a T90 A01 A12 A14
F2B A18 A57 F24
e1*2007/46*1909*.. NoP S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 70-140 225/35R20 K2b K4i K5d K6f K7a T90 A01 A12 A14
F2B A18 A58 F23
e1*2007/46*1909*.. NoP S03
B-Klasse B 250e 118, 120 225/35R20 K2b K4i K5d K6f K7a T90 A01 A12 A14
F2B A18 A58 F23
e1*2007/46*1909*05-.. S03
- Plug-in Hybrid
C-Klasse 85-190 225/35R20 T90 A12 A14 A18
204 85-190 235/30R20 T88 A58 Lim NoP
e1*2001/116* 85-190 245/30R20 A01 K1c K2b T90 V20 S03
0431*29-.. 85-190 255/30R20 A01 K2b R03 T92
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2b K41 K42 K45 A01 A12 A14
204 K56 T88 A18 R21 S03
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2b K41 K42 K45 K56
- Limousine/Coupe Lim T88
- incl. Facelift 2011
§22 51735*06
(FIN: WDD204...)
C-Klasse 4matic 125-245 225/35R20 T90 A12 A14 A18
204 125-245 255/30R20 A01 K2b R03 T92 A56 Lim NoP
e1*2001/116* V20 S03
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / Cabrio 110-190 225/35R20 T90 A12 A14 A18
204 110-190 235/30R20 T88 A58 Cbo Cpe
e1*2001/116* 110-190 245/30R20 A01 K1c K2b T90 V20 S03
0431*37-.. 110-190 255/30R20 A01 K2b R03 T92
(Baureihe 205)
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/35R20 T90 A12 A14 A18
4matic 125-245 255/30R20 A01 K2b R03 T92 A56 Cbo Cpe
204 V20 S03
e1*2001/116*
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse T-Modell 85-190 225/35R20 R02 T90 A12 A14 A18
204K 85-190 225/35R20 R03 T90 A58 Car NoP
e1*2001/116* 85-190 245/30R20 A01 K1c K2b T90 V20 S03
0457*25-.. 85-190 255/30R20 A01 K2b R03 T92
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 4matic 125-245 225/35R20 T90 A12 A14 A18
204K 125-245 255/30R20 A01 K2b R03 T92 A56 Car NoP
e1*2001/116* V20 S03
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA-Klasse 80, 90 225/30R20 K1a K1b K2b K5d R70 T85 Y16 A01 A12 A14
117, 245G 80,90,115 225/30R20 K1a K1b K2b K5d NoD R70 T85 A18 A57 Lim
e1*2007/46*1007*..; 80-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h S03
e1*2001/116* T88
0470*04-..
CLA-Klasse 85-165 225/35R20 K2b K5d K7a T90 A01 A12 A14
F2CLA 85-165 235/30R20 K1a K1b K2b K5d K7i T88 A18 A57 F24
e1*2007/46*1912*.. 85-165 245/30R20 K1c K2c K4i K5d K6f K7i T90 Lim NoP V00
85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 V20 S03
T92
CLA-Klasse 100-140 225/35R20 T90 A12 A14 A18
MMCLAH 100-140 245/30R20 A01 K1a K1b K2c K5d K6d T90 A57 Lim ML7
§22 51735*06
e1*2018/858*00536*.. 100-140 255/30R20 A01 K1c K2c K4i K5d K6d K6g NoE NoP V00
K6i K7b K8e T92 V20 S05
CLA-Klasse CLA 250e 118, 120 225/35R20 K5d K7a T90 A01 A12 A14
F2CLA 118, 120 245/30R20 K1c K2b K4i K5d K6f K7i T90 A18 A58 Car
e1*2007/46*1912*.. F23 S03
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 225/35R20 K5d K7a T90 A01 A12 A14
F2CLA 118, 120 235/30R20 K1a K1b K5d K7i T88 A18 A58 F23
e1*2007/46*1912*.. 118, 120 245/30R20 K1c K2b K4i K5d K6f K7i T90 Lim S03
- Plug-in Hybrid
CLA-Klasse Shooting 80,90,115 225/30R20 K1a K1b K2b K5d NoD R70 T85 A01 A12 A14
Brake 80-160 235/30R20 G86 K1c K2b K4i K5d K6g K8h A18 A57 Car
245G T88 S03
e1*2001/116*
0470*12-..
CLA-Klasse Shooting 85-165 225/35R20 K2b K5d K7a T90 A01 A12 A14
Brake 85-165 235/30R20 K1a K1b K2b K5d K7i T88 A18 A57 Car
F2CLA 85-165 245/30R20 K1c K2c K4i K5d K6f K7i T90 F24 NoP V00
e1*2007/46*1912*.. 85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 V20 S03
T92
CLA-Klasse Shooting 100-140 225/35R20 T90 A12 A14 A18
Brake 100-140 245/30R20 A01 K1a K1b K2c K5d K6d T90 A57 Car ML7
MMCLAH 100-140 255/30R20 A01 K1c K2c K4i K5d K6d K6g NoE NoP V00
e1*2018/858*00536*.. K6i K7b K8e T92 V20 S05
CL-Klasse 220-368 245/35R20 T95 A12 A14 A18
215 B03 R21 S05
e1*98/14*0113*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 T90 A12 A14 A18
212 A58 F38 Lim
e1*2001/116*0501*.. NoH Y63 S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 A12 A14 A18
212 110-220 245/35R20 T91 T95 A58 Lim NoP
e1*2001/116* 110-220 255/30R20 T92 S05
0501*24-..
(Baumuster 213)
E-Klasse 100-200 245/30R20 T90 A12 A14 A18
212, 212G A58 F39 Lim
e1*2001/116*0501*..; NoH Y63 S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A14 A18
§22 51735*06
212 120-145 255/30R20 T92 A56 Lim NoP
e1*2001/116* 120-270 245/35R20 T95 S05
0501*24-..
(Baumuster 213)
E-Klasse Coupé 120-225 235/30R20 T88 A12 A14 A18
207 A58 Cpe F39
e1*2001/116*0502*.. Y63 S03
(FIN: WDD207...)
E-Klasse Coupé / Cabrio 120-220 235/35R20 R37 T92 A12 A14 A18
R1EC 120-220 245/35R20 T91 T95 A58 Cbo Cpe
e1*2007/46*1666*.. 120-220 255/30R20 T92 NoP S05
E-Klasse Coupé / Cabrio 135-195 235/35R20 R37 T92 A12 A14 A18
4matic 135-270 245/35R20 T91 T95 A56 Cbo Cpe
R1EC 135-270 255/30R20 T92 NoP S05
e1*2007/46*1666*..
E-Klasse T-Modell 110-210 245/35R20 T95 A12 A14 A18
R1ES A58 Car KOV
e1*2007/46*1560*.. NoP X77 S05
E-Klasse T-Modell 4matic 135-270 245/35R20 T95 A12 A14 A18
R1ES A56 Car KOV
e1*2007/46*1560*.. NoP S05
EQA-Klasse 80-139 235/45R20 K2b A01 A12 A14
F2B 80-139 245/40R20 K2a K2b K5v A18 A57 S05
e1*2007/46*1909*09-.. 80-139 255/40R20 K1b K2c K5x
- Elektro
EQB-Klasse 95-139 235/45R20 K2b T00 A01 A12 A14
F2B 95-139 245/40R20 K2a K2b K5v T95 T99 A18 A57 S05
e1*2007/46*1909*12-.. 95-139 255/40R20 K1b K2c K5x T01 T97
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

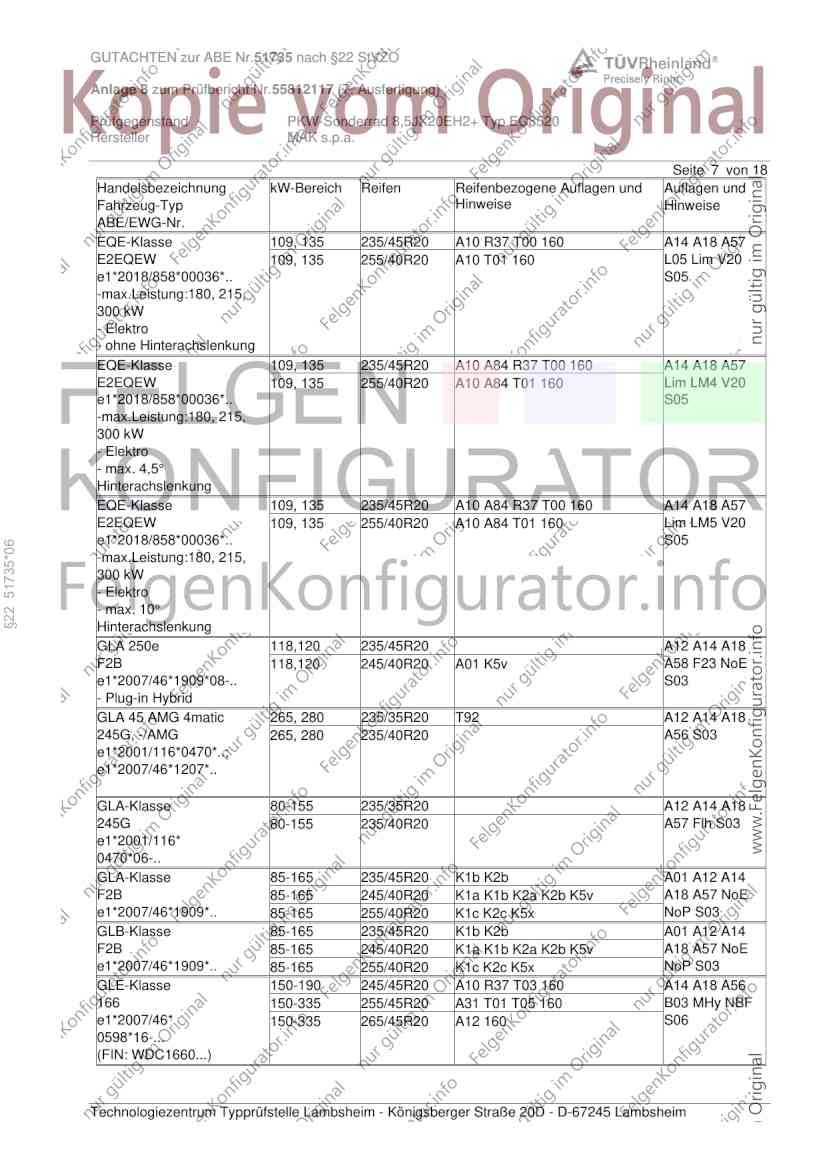

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQE-Klasse 109, 135 235/45R20 A10 R37 T00 160 A14 A18 A57
E2EQEW 109, 135 255/40R20 A10 T01 160 L05 Lim V20
e1*2018/858*00036*.. S05
-max.Leistung:180, 215,
300 kW
- Elektro
- ohne Hinterachslenkung
EQE-Klasse 109, 135 235/45R20 A10 A84 R37 T00 160 A14 A18 A57
E2EQEW 109, 135 255/40R20 A10 A84 T01 160 Lim LM4 V20
e1*2018/858*00036*.. S05
-max.Leistung:180, 215,
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/45R20 A10 A84 R37 T00 160 A14 A18 A57
E2EQEW 109, 135 255/40R20 A10 A84 T01 160 Lim LM5 V20
e1*2018/858*00036*.. S05
§22 51735*06
-max.Leistung:180, 215,
300 kW
- Elektro
- max. 10°
Hinterachslenkung
GLA 250e 118,120 235/45R20 A12 A14 A18
F2B 118,120 245/40R20 A01 K5v A58 F23 NoE
e1*2007/46*1909*08-.. S03
- Plug-in Hybrid
GLA 45 AMG 4matic 265, 280 235/35R20 T92 A12 A14 A18
245G, -/AMG 265, 280 235/40R20 A56 S03
e1*2001/116*0470*..;
e1*2007/46*1207*..
GLA-Klasse 80-155 235/35R20 A12 A14 A18
245G 80-155 235/40R20 A57 Flh S03
e1*2001/116*
0470*06-..
GLA-Klasse 85-165 235/45R20 K1b K2b A01 A12 A14
F2B 85-165 245/40R20 K1a K1b K2a K2b K5v A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S03
GLB-Klasse 85-165 235/45R20 K1b K2b A01 A12 A14
F2B 85-165 245/40R20 K1a K1b K2a K2b K5v A18 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S03
GLE-Klasse 150-190 245/45R20 A10 R37 T03 160 A14 A18 A56
166 150-335 255/45R20 A31 T01 T05 160 B03 MHy NBF
e1*2007/46* 150-335 265/45R20 A12 160 S06
0598*16-...
(FIN: WDC1660...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/45R20 A12 A14 A18
204X 100-225 245/40R20 V20 S05
e1*2001/116* 100-225 245/45R20
0480*00-16 100-225 255/40R20 R03
(FIN: WDC204...)
M-Klasse 140-285 255/45R20 T01 T05 160 A12 A14 A18
164 140-285 265/45R20 160 F38 S05
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-285 255/45R20 T01 T05 160 A12 A14 A18
164 140-285 265/45R20 A01 K1a K1b 160 F39 S05
e1*2001/116*0315*..
- ohne Luftfederung
M-Klasse 150-190 245/45R20 R37 T03 160 A12 A14 A18
166 150-320 255/45R20 T01 T05 160 A56 B03 NBF
e1*2007/46* 150-320 265/45R20 160 S05
0598*00-15
R 63 AMG 375 255/45R20 K1c K2b M+S 160 A01 A12 A14
§22 51735*06
251, 251AMG 375 265/45R20 K1c K2c 160 A18 S05
e1*2001/116*0341*..,
e1*2001/116*0404*..
R-Klasse 140-285 255/45R20 K1c K2b 160 A01 A12 A14
251 140-285 255/45R20 K1c K2b M+S 160 A18 S05
e1*2001/116*0341*.. 140-285 265/45R20 K1c K2c 160
S-Klasse 145-368 245/35R20 T95 A12 A14 A18
220 A61 B03 NBF
e1*97/27*0099*.. R21 S05
V-Klasse/Vito (III) 100-176 245/40R20 G90 K1a K1b K2b K5k T99 160 A01 A12 A14
639/2, 639/4 A18 A58 AHa
e1*2007/46*0457*09-.. NoE S01
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo, Mixto,..
V-Klasse/Vito (III) 65-100 245/40R20 G90 K1a K1b K2b K5k T99 160 A01 A12 A14
639/2, 639/4 A18 A58 AFa
e1*2007/46*0457*09-.. NoE S01
e1*2007/46*0458*08-..
(Baureihe 447)
- nur Frontantrieb
V-Klasse/Vito 4matic (III) 100-176 245/40R20 G90 K1a K1b K2b K5k T99 160 A01 A12 A14
639/2, 639/5 A18 A56 NoE
e1*2007/46*0457*09-.. S01
e1*2007/46*0459*06-..
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo, Mixto,..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

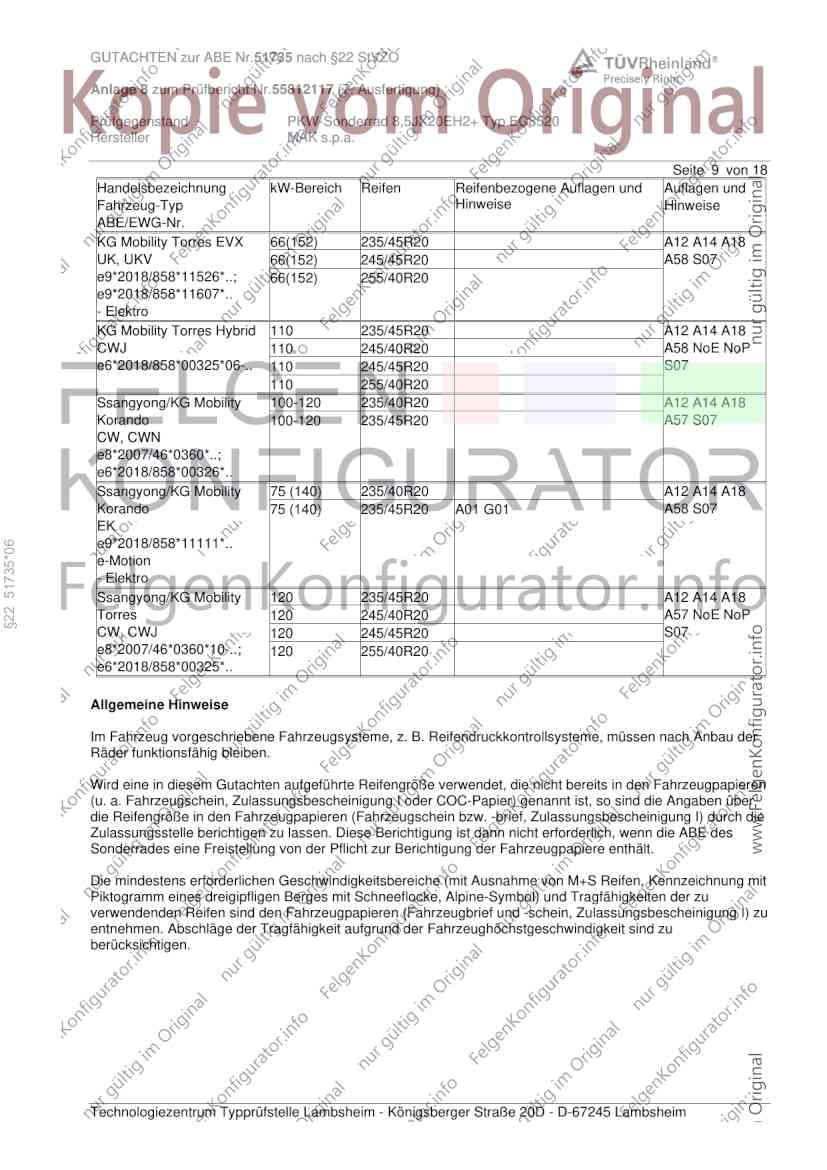

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
KG Mobility Torres EVX 66(152) 235/45R20 A12 A14 A18
UK, UKV 66(152) 245/45R20 A58 S07
e9*2018/858*11526*..; 66(152) 255/40R20
e9*2018/858*11607*..
- Elektro
KG Mobility Torres Hybrid 110 235/45R20 A12 A14 A18
CWJ 110 245/40R20 A58 NoE NoP
e6*2018/858*00325*06-.. 110 245/45R20 S07
110 255/40R20
Ssangyong/KG Mobility 100-120 235/40R20 A12 A14 A18
Korando 100-120 235/45R20 A57 S07
CW, CWN
e8*2007/46*0360*..;
e6*2018/858*00326*..
Ssangyong/KG Mobility 75 (140) 235/40R20 A12 A14 A18
Korando 75 (140) 235/45R20 A01 G01 A58 S07
EK
e9*2018/858*11111*..
§22 51735*06
e-Motion
- Elektro
Ssangyong/KG Mobility 120 235/45R20 A12 A14 A18
Torres 120 245/40R20 A57 NoE NoP
CW, CWJ 120 245/45R20 S07
e8*2007/46*0360*10-..; 120 255/40R20
e6*2018/858*00325*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 10 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 51735*06
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 11 von 18

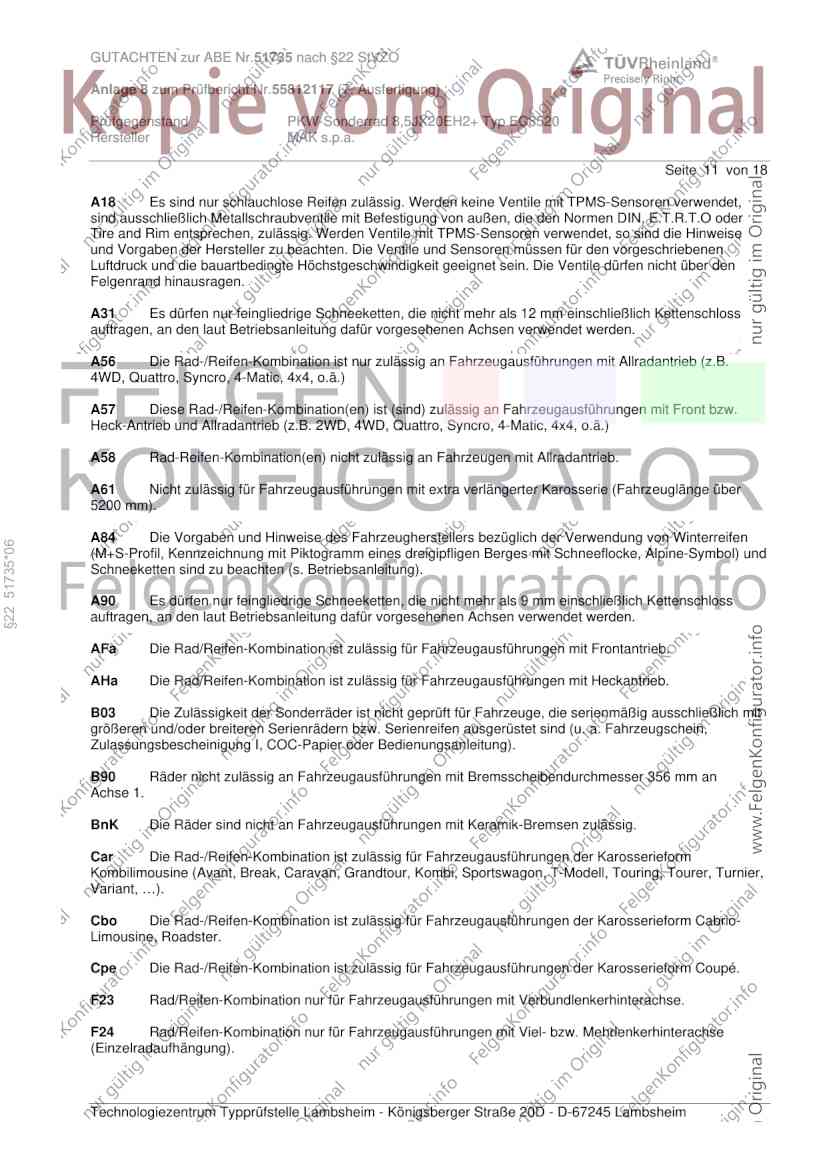

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
§22 51735*06
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 12 von 18

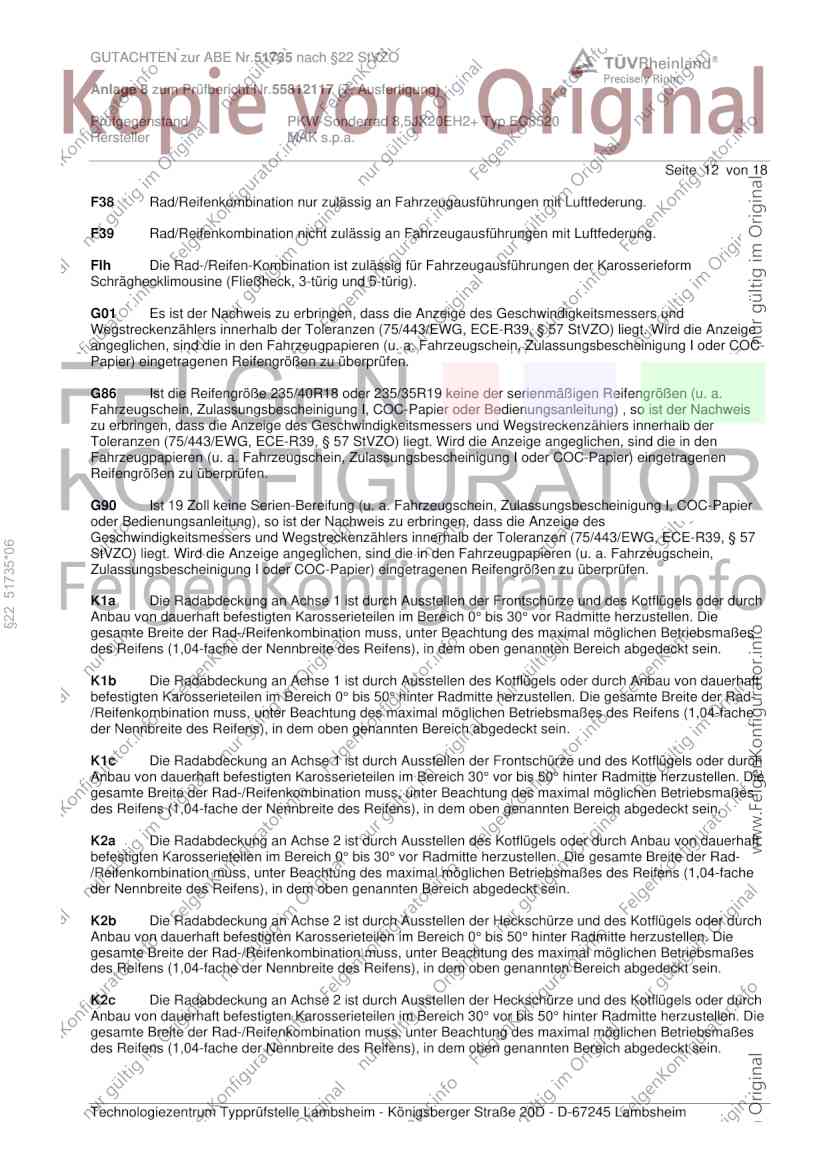

F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
§22 51735*06
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

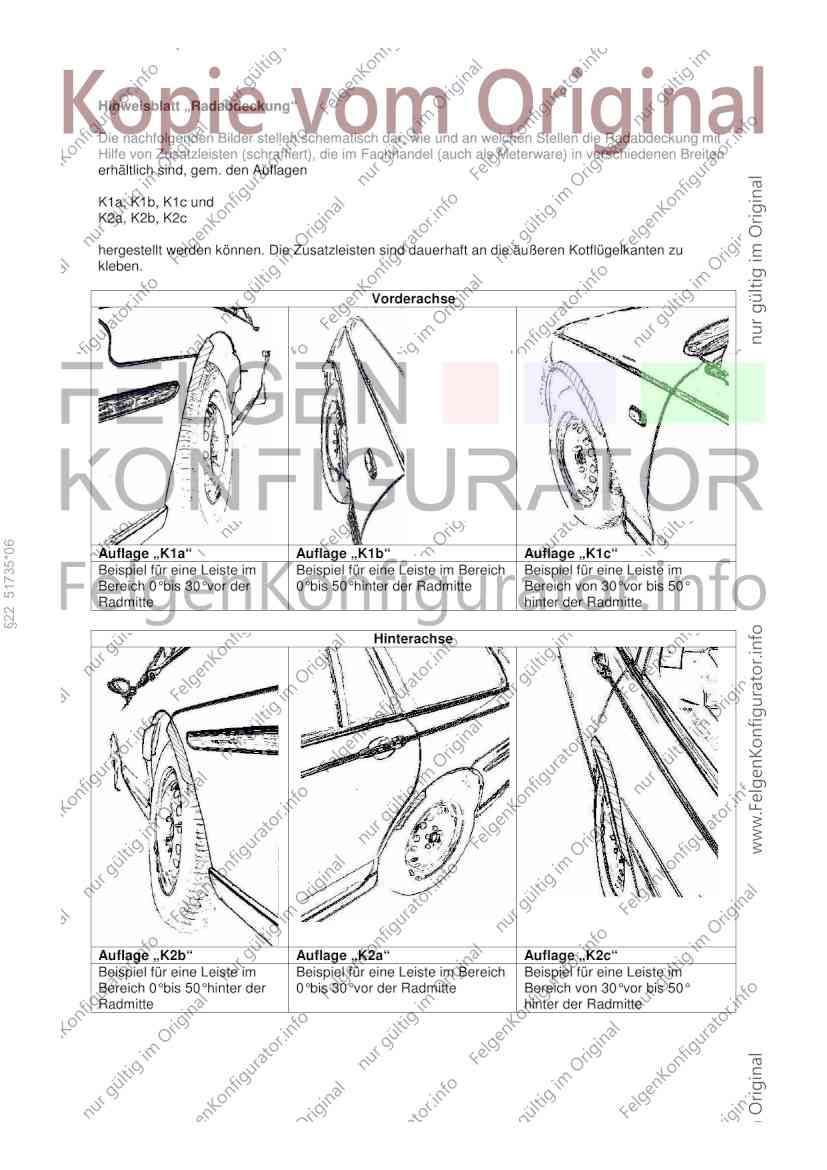

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 13 von 18

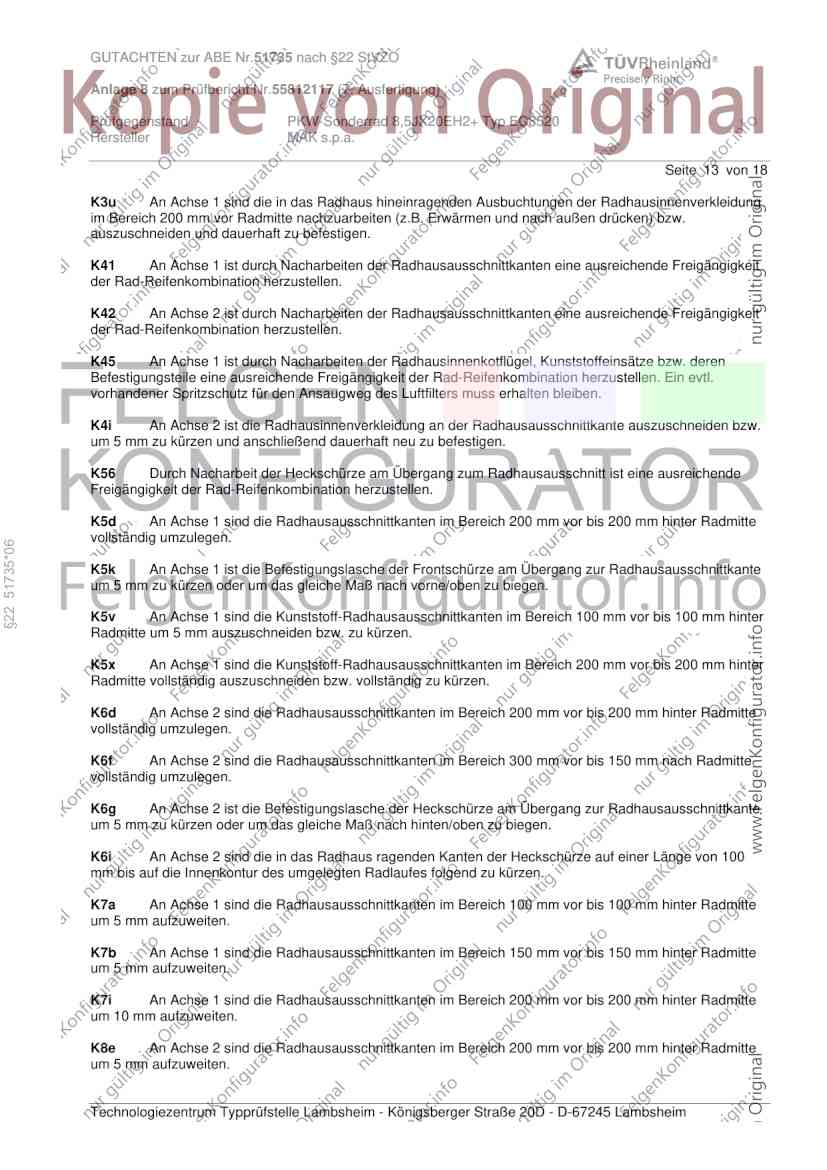

K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
§22 51735*06
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 14 von 18

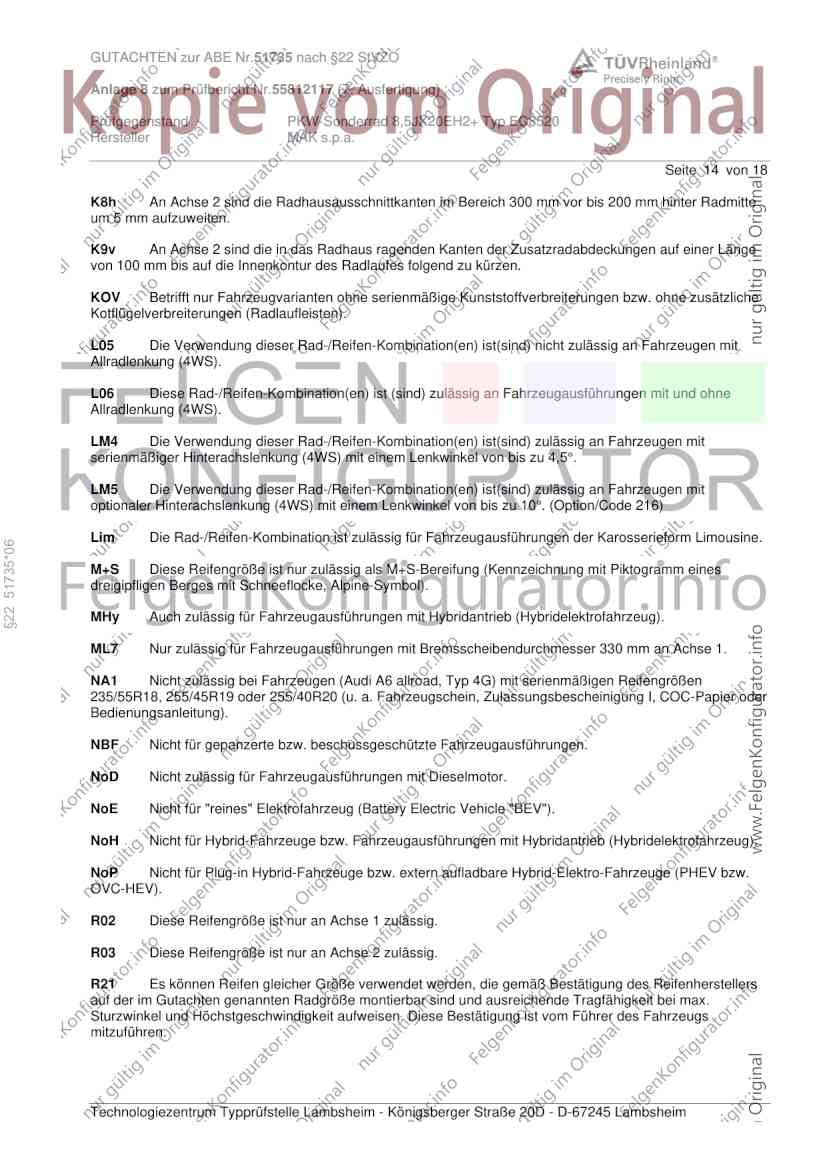

K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
§22 51735*06
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.
Seite 15 von 18

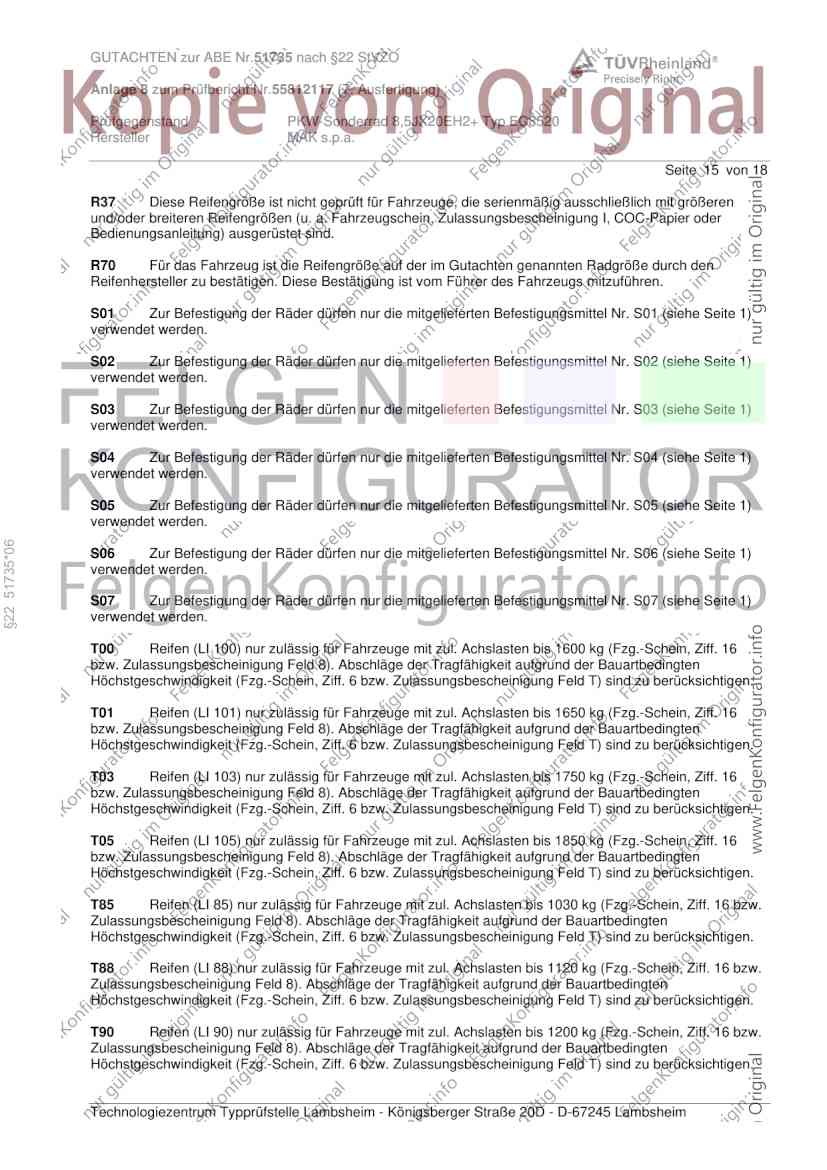

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
§22 51735*06
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

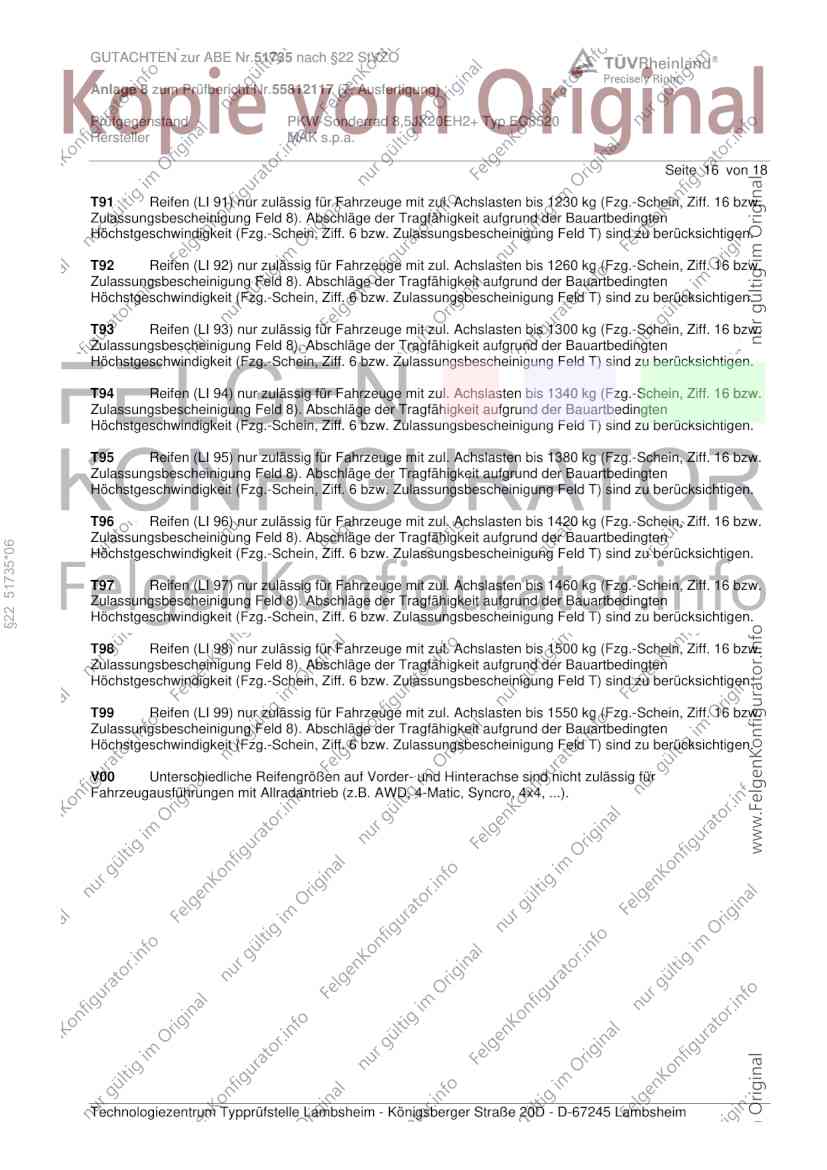

Seite 16 von 18
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 51735*06
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

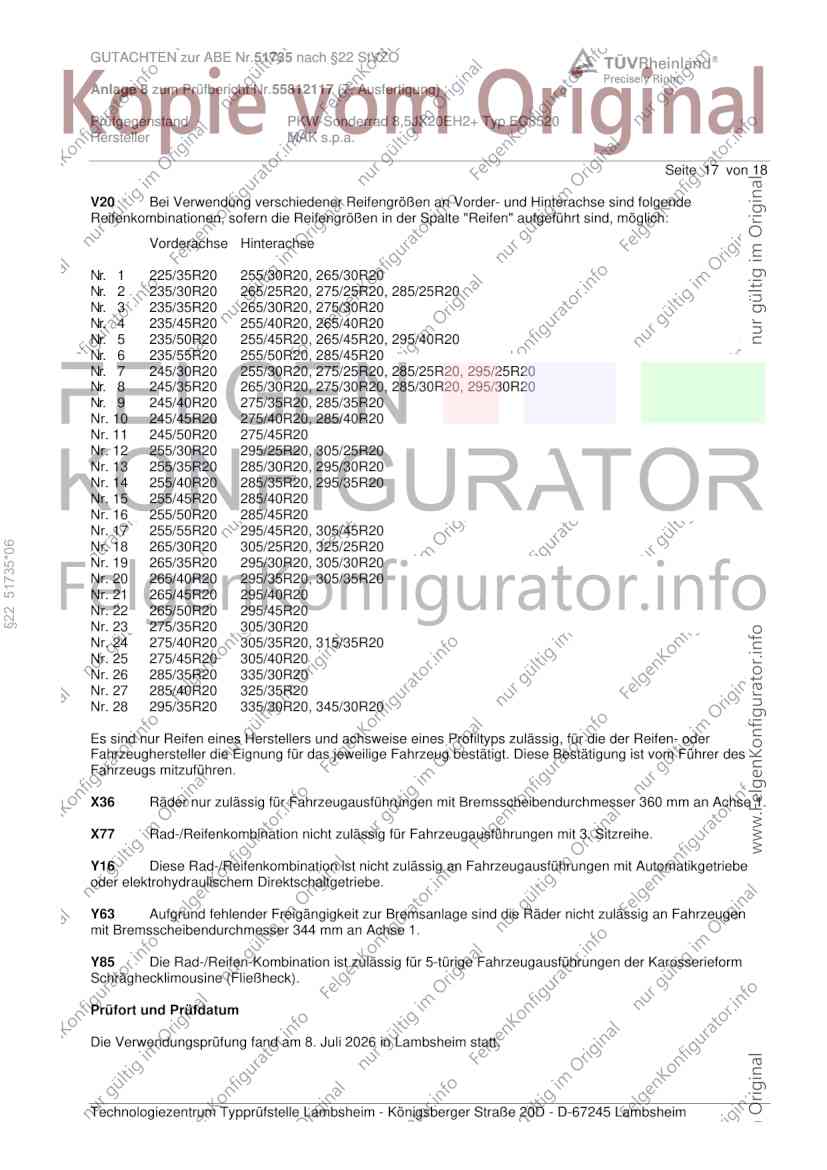

Seite 17 von 18
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 255/50R20, 285/45R20
Nr. 7 245/30R20 255/30R20, 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 245/50R20 275/45R20
Nr. 12 255/30R20 295/25R20, 305/25R20
Nr. 13 255/35R20 285/30R20, 295/30R20
Nr. 14 255/40R20 285/35R20, 295/35R20
Nr. 15 255/45R20 285/40R20
Nr. 16 255/50R20 285/45R20
Nr. 17 255/55R20 295/45R20, 305/45R20
Nr. 18 265/30R20 305/25R20, 325/25R20
§22 51735*06
Nr. 19 265/35R20 295/30R20, 305/30R20
Nr. 20 265/40R20 295/35R20, 305/35R20
Nr. 21 265/45R20 295/40R20
Nr. 22 265/50R20 295/45R20
Nr. 23 275/35R20 305/30R20
Nr. 24 275/40R20 305/35R20, 315/35R20
Nr. 25 275/45R20 305/40R20
Nr. 26 285/35R20 335/30R20
Nr. 27 285/40R20 325/35R20
Nr. 28 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Juli 2026 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.51735 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr.55812117 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20EH2+ Typ EC8520
Hersteller MAK s.p.a.

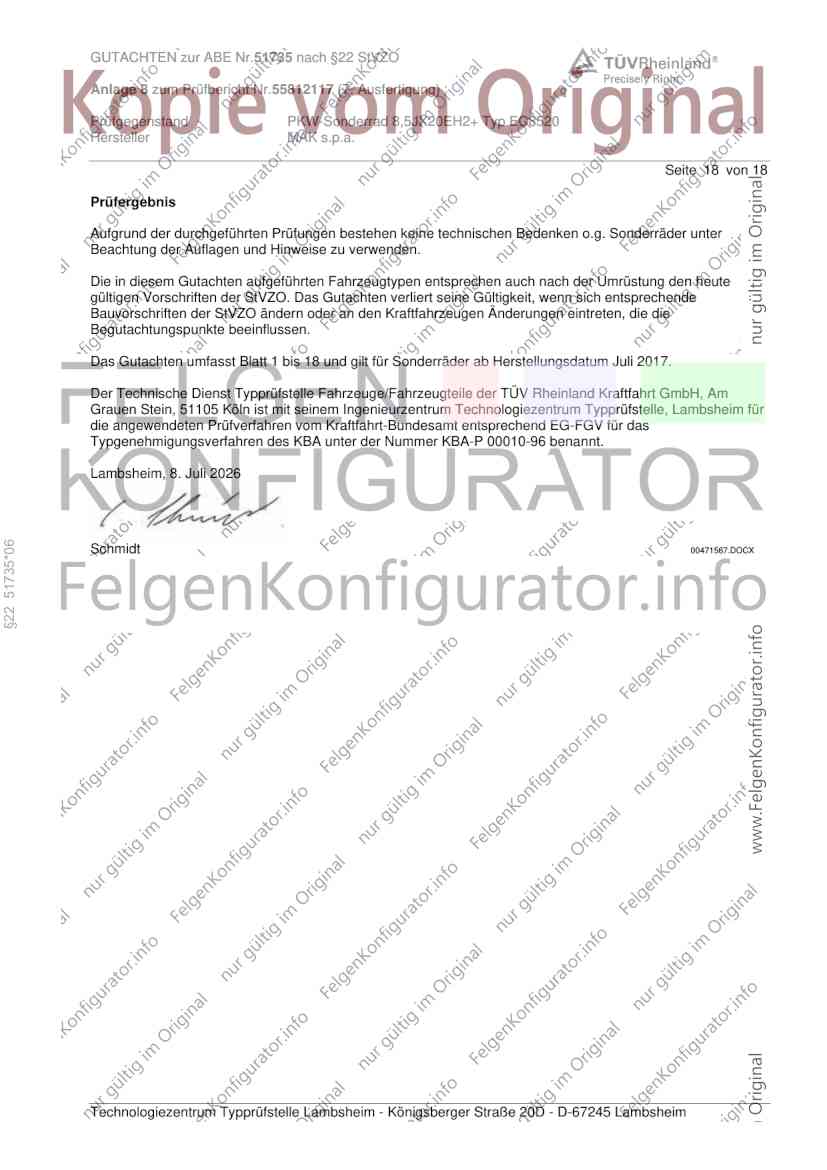

Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Juli 2026
§22 51735*06
Schmidt 00471567.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 51735*06
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
