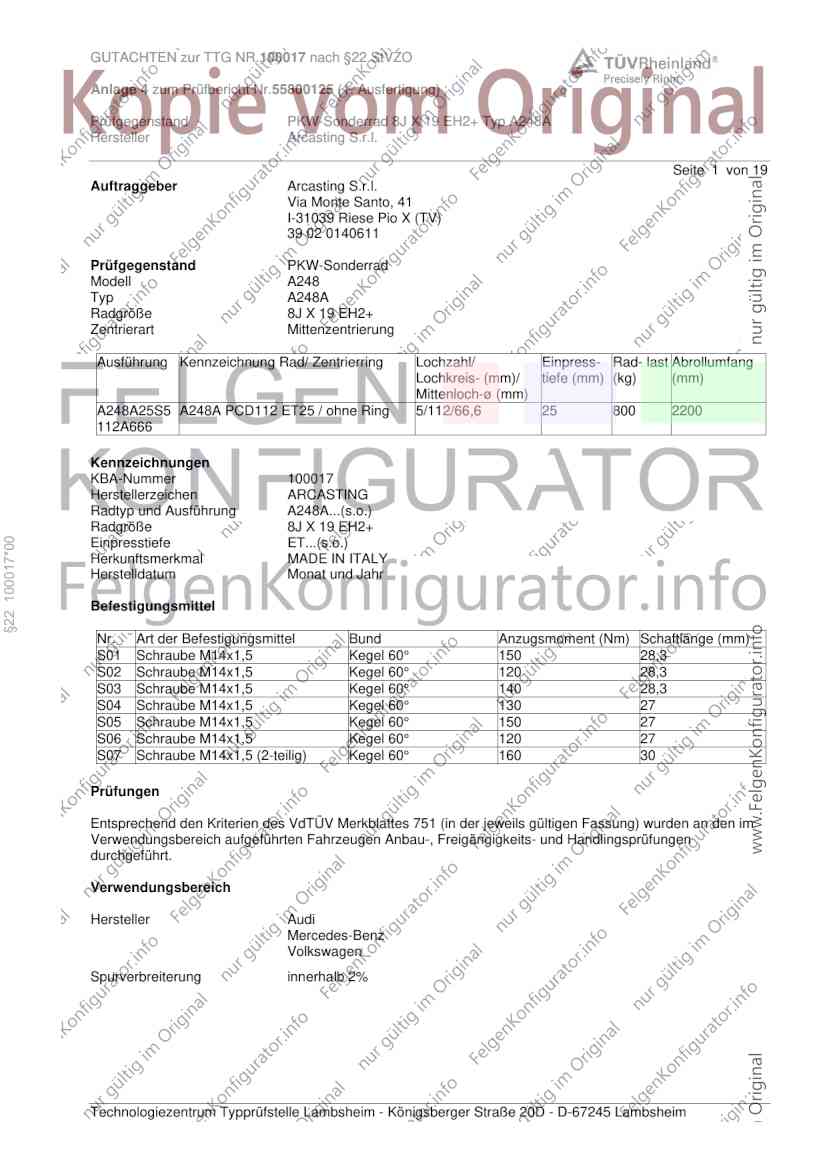

GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 1 von 19
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell A248
Typ A248A
Radgröße 8J X 19 EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
A248A25S5 A248A PCD112 ET25 / ohne Ring 5/112/66,6 25 800 2200
112A666
Kennzeichnungen
KBA-Nummer 100017
Herstellerzeichen ARCASTING
Radtyp und Ausführung A248A...(s.o.)
Radgröße 8J X 19 EH2+
Einpresstiefe ET...(s.o.)
§22 100017*00
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 28,3
S04 Schraube M14x1,5 Kegel 60° 130 27
S05 Schraube M14x1,5 Kegel 60° 150 27
S06 Schraube M14x1,5 Kegel 60° 120 27
S07 Schraube M14x1,5 (2-teilig) Kegel 60° 160 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

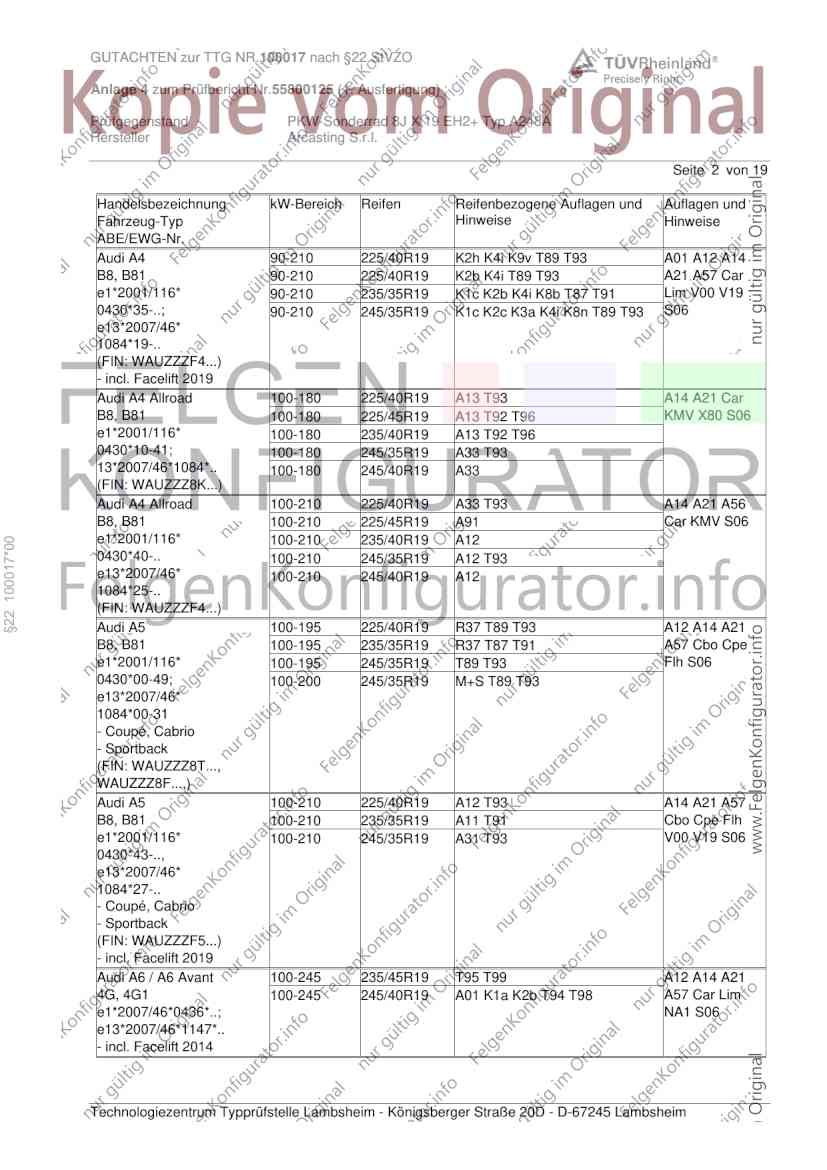

GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 90-210 225/40R19 K2h K4i K9v T89 T93 A01 A12 A14
B8, B81 90-210 225/40R19 K2b K4i T89 T93 A21 A57 Car
e1*2001/116* 90-210 235/35R19 K1c K2b K4i K8b T87 T91 Lim V00 V19
0430*35-..; 90-210 245/35R19 K1c K2c K3a K4i K8n T89 T93 S06
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A4 Allroad 100-180 225/40R19 A13 T93 A14 A21 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S06
e1*2001/116* 100-180 235/40R19 A13 T92 T96
0430*10-41; 100-180 245/35R19 A33 T93
13*2007/46*1084*.. 100-180 245/40R19 A33
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-210 225/40R19 A33 T93 A14 A21 A56
B8, B81 100-210 225/45R19 A91 Car KMV S06
e1*2001/116* 100-210 235/40R19 A12
§22 100017*00
0430*40-.. 100-210 245/35R19 A12 T93
e13*2007/46* 100-210 245/40R19 A12
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 100-195 235/35R19 R37 T87 T91 A57 Cbo Cpe
e1*2001/116* 100-195 245/35R19 T89 T93 Flh S06
0430*00-49; 100-200 245/35R19 M+S T89 T93
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 A14 A21 A57
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A31 T93 V00 V19 S06
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A21
4G, 4G1 100-245 245/40R19 A01 K1a K2b T94 T98 A57 Car Lim
e1*2007/46*0436*..; NA1 S06
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

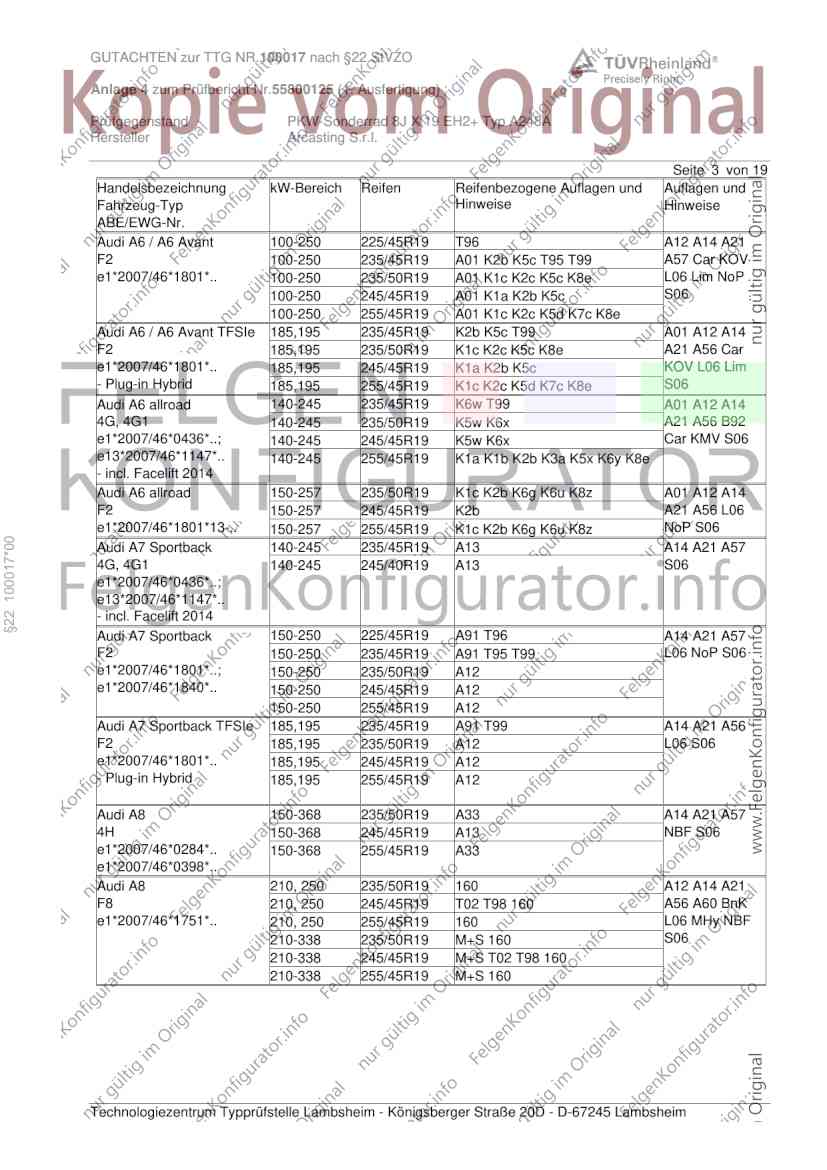

GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-250 225/45R19 T96 A12 A14 A21
F2 100-250 235/45R19 A01 K2b K5c T95 T99 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A01 K1c K2c K5c K8e L06 Lim NoP
100-250 245/45R19 A01 K1a K2b K5c S06
100-250 255/45R19 A01 K1c K2c K5d K7c K8e
Audi A6 / A6 Avant TFSIe 185,195 235/45R19 K2b K5c T99 A01 A12 A14
F2 185,195 235/50R19 K1c K2c K5c K8e A21 A56 Car
e1*2007/46*1801*.. 185,195 245/45R19 K1a K2b K5c KOV L06 Lim
- Plug-in Hybrid 185,195 255/45R19 K1c K2c K5d K7c K8e S06
Audi A6 allroad 140-245 235/45R19 K6w T99 A01 A12 A14
4G, 4G1 140-245 235/50R19 K5w K6x A21 A56 B92
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x Car KMV S06
e13*2007/46*1147*.. 140-245 255/45R19 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014
Audi A6 allroad 150-257 235/50R19 K1c K2b K6g K6u K8z A01 A12 A14
F2 150-257 245/45R19 K2b A21 A56 L06
e1*2007/46*1801*13-.. 150-257 255/45R19 K1c K2b K6g K6u K8z NoP S06
§22 100017*00
Audi A7 Sportback 140-245 235/45R19 A13 A14 A21 A57
4G, 4G1 140-245 245/40R19 A13 S06
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 225/45R19 A91 T96 A14 A21 A57
F2 150-250 235/45R19 A91 T95 T99 L06 NoP S06
e1*2007/46*1801*..; 150-250 235/50R19 A12
e1*2007/46*1840*.. 150-250 245/45R19 A12
150-250 255/45R19 A12
Audi A7 Sportback TFSIe 185,195 235/45R19 A91 T99 A14 A21 A56
F2 185,195 235/50R19 A12 L06 S06
e1*2007/46*1801*.. 185,195 245/45R19 A12
- Plug-in Hybrid 185,195 255/45R19 A12
Audi A8 150-368 235/50R19 A33 A14 A21 A57
4H 150-368 245/45R19 A13 NBF S06
e1*2007/46*0284*.. 150-368 255/45R19 A33
e1*2007/46*0398*..
Audi A8 210, 250 235/50R19 160 A12 A14 A21
F8 210, 250 245/45R19 T02 T98 160 A56 A60 BnK
e1*2007/46*1751*.. 210, 250 255/45R19 160 L06 MHy NBF
210-338 235/50R19 M+S 160 S06
210-338 245/45R19 M+S T02 T98 160
210-338 255/45R19 M+S 160
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

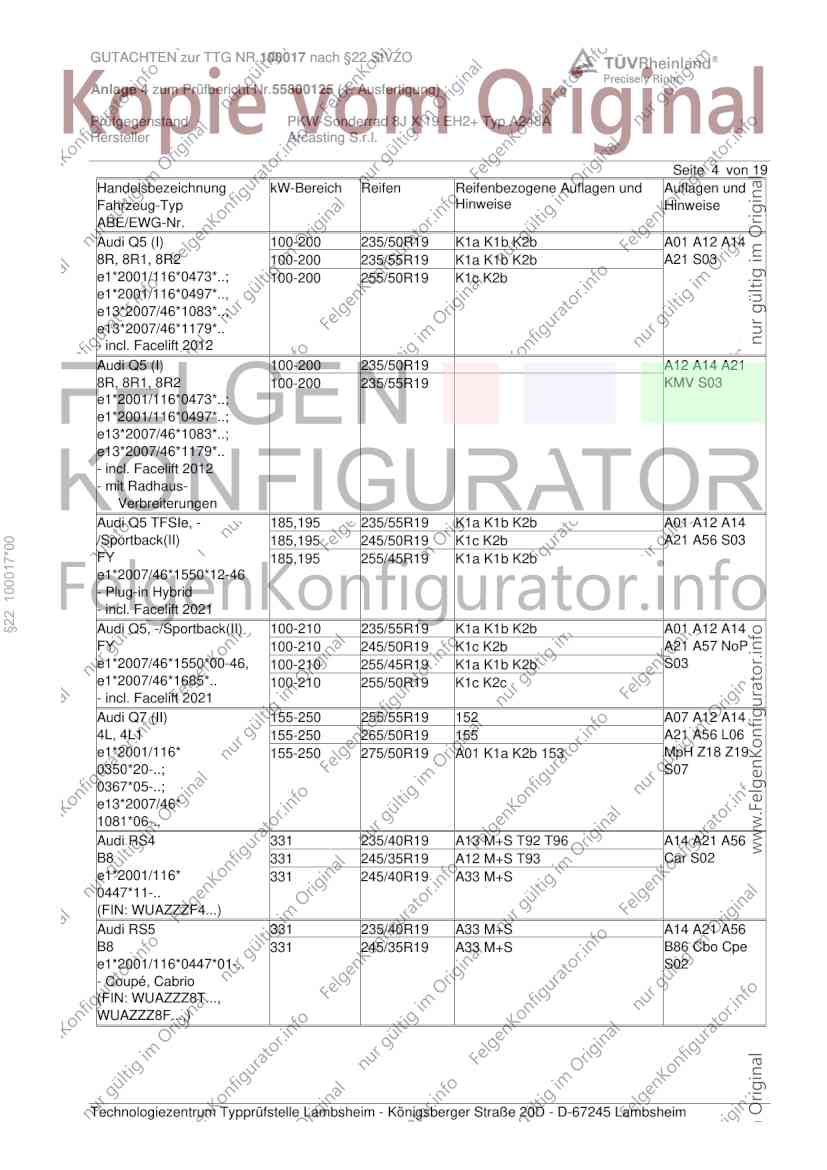

GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 K1a K1b K2b A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a K1b K2b A21 S03
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 235/50R19 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/55R19 K1a K1b K2b A01 A12 A14
/Sportback(II) 185,195 245/50R19 K1c K2b A21 A56 S03
§22 100017*00
FY 185,195 255/45R19 K1a K1b K2b
e1*2007/46*1550*12-46
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, -/Sportback(II) 100-210 235/55R19 K1a K1b K2b A01 A12 A14
FY 100-210 245/50R19 K1c K2b A21 A57 NoP
e1*2007/46*1550*00-46, 100-210 255/45R19 K1a K1b K2b S03
e1*2007/46*1685*.. 100-210 255/50R19 K1c K2c
- incl. Facelift 2021
Audi Q7 (II) 155-250 255/55R19 152 A07 A12 A14
4L, 4L1 155-250 265/50R19 155 A21 A56 L06
e1*2001/116* 155-250 275/50R19 A01 K1a K2b 153 MpH Z18 Z19
0350*20-..; S07
0367*05-..;
e13*2007/46*
1081*06-..
Audi RS4 331 235/40R19 A13 M+S T92 T96 A14 A21 A56
B8 331 245/35R19 A12 M+S T93 Car S02
e1*2001/116* 331 245/40R19 A33 M+S
0447*11-..
(FIN: WUAZZZF4...)
Audi RS5 331 235/40R19 A33 M+S A14 A21 A56
B8 331 245/35R19 A33 M+S B86 Cbo Cpe
e1*2001/116*0447*01-.. S02
- Coupé, Cabrio
(FIN: WUAZZZ8T...,
WUAZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

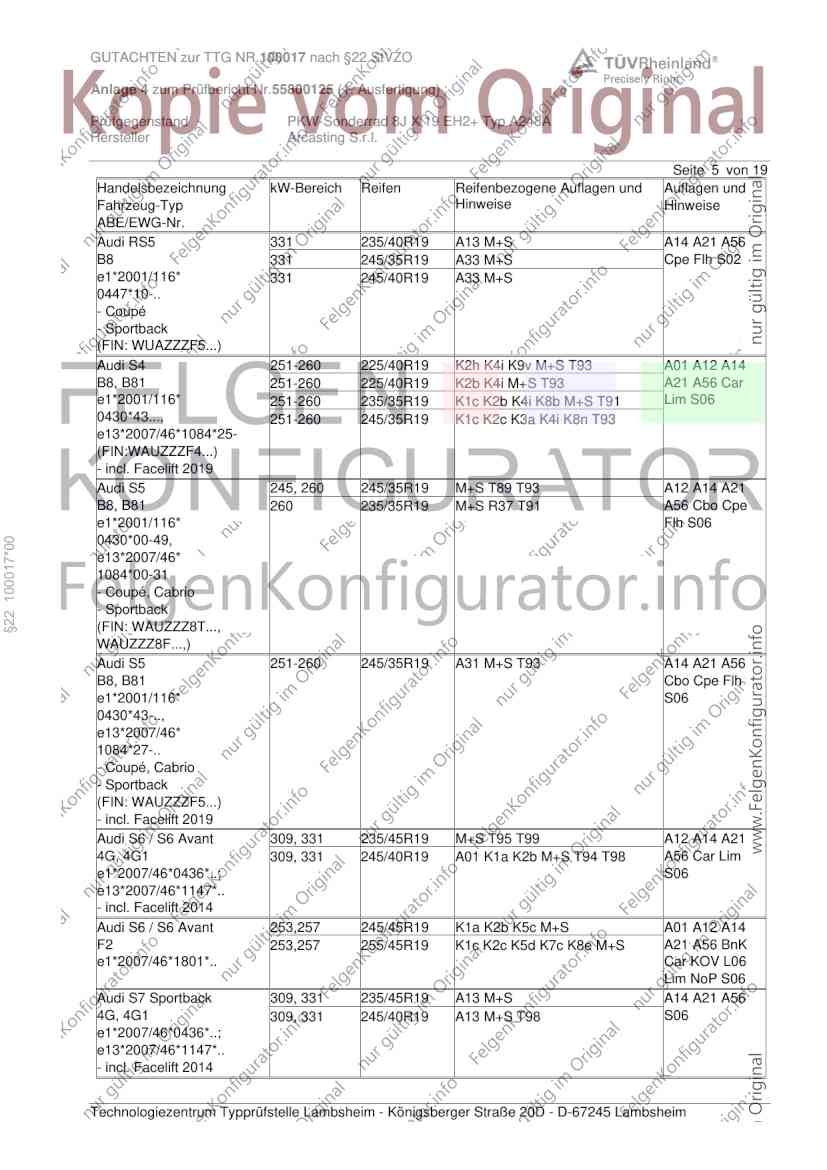

Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS5 331 235/40R19 A13 M+S A14 A21 A56
B8 331 245/35R19 A33 M+S Cpe Flh S02
e1*2001/116* 331 245/40R19 A33 M+S
0447*10-..
- Coupé
- Sportback
(FIN: WUAZZZF5...)
Audi S4 251-260 225/40R19 K2h K4i K9v M+S T93 A01 A12 A14
B8, B81 251-260 225/40R19 K2b K4i M+S T93 A21 A56 Car
e1*2001/116* 251-260 235/35R19 K1c K2b K4i K8b M+S T91 Lim S06
0430*43..., 251-260 245/35R19 K1c K2c K3a K4i K8n T93
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A14 A21
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116* Flh S06
0430*00-49,
§22 100017*00
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/35R19 A31 M+S T93 A14 A21 A56
B8, B81 Cbo Cpe Flh
e1*2001/116* S06
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A14 A21
4G, 4G1 309, 331 245/40R19 A01 K1a K2b M+S T94 T98 A56 Car Lim
e1*2007/46*0436*..; S06
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 K1a K2b K5c M+S A01 A12 A14
F2 253,257 255/45R19 K1c K2c K5d K7c K8e M+S A21 A56 BnK
e1*2007/46*1801*.. Car KOV L06
Lim NoP S06
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A21 A56
4G, 4G1 309, 331 245/40R19 A13 M+S T98 S06
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

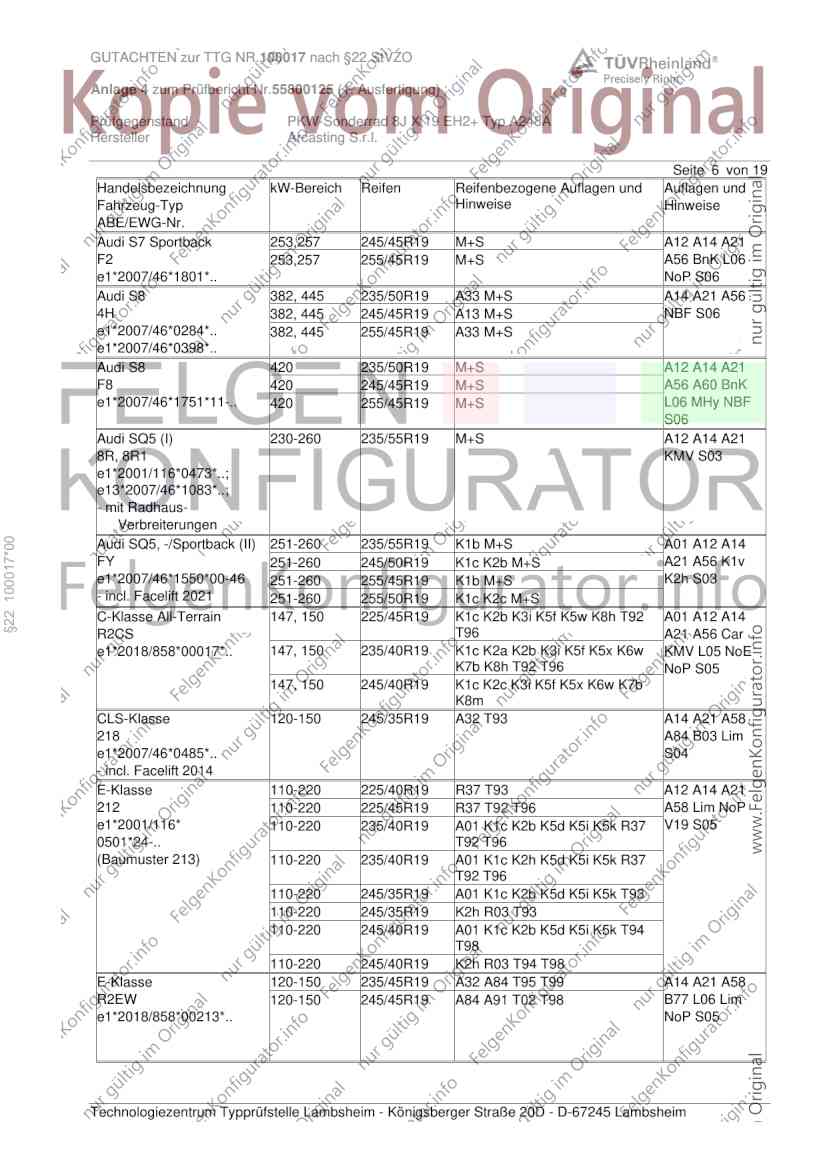

Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S7 Sportback 253,257 245/45R19 M+S A12 A14 A21
F2 253,257 255/45R19 M+S A56 BnK L06
e1*2007/46*1801*.. NoP S06
Audi S8 382, 445 235/50R19 A33 M+S A14 A21 A56
4H 382, 445 245/45R19 A13 M+S NBF S06
e1*2007/46*0284*.. 382, 445 255/45R19 A33 M+S
e1*2007/46*0398*..
Audi S8 420 235/50R19 M+S A12 A14 A21
F8 420 245/45R19 M+S A56 A60 BnK
e1*2007/46*1751*11-.. 420 255/45R19 M+S L06 MHy NBF
S06
Audi SQ5 (I) 230-260 235/55R19 M+S A12 A14 A21
8R, 8R1 KMV S03
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
§22 100017*00
Audi SQ5, -/Sportback (II) 251-260 235/55R19 K1b M+S A01 A12 A14
FY 251-260 245/50R19 K1c K2b M+S A21 A56 K1v
e1*2007/46*1550*00-46 251-260 255/45R19 K1b M+S K2h S03
- incl. Facelift 2021 251-260 255/50R19 K1c K2c M+S
C-Klasse All-Terrain 147, 150 225/45R19 K1c K2b K3i K5f K5w K8h T92 A01 A12 A14
R2CS T96 A21 A56 Car
e1*2018/858*00017*.. 147, 150 235/40R19 K1c K2a K2b K3i K5f K5x K6w KMV L05 NoE
K7b K8h T92 T96 NoP S05
147, 150 245/40R19 K1c K2c K3i K5f K5x K6w K7b
K8m
CLS-Klasse 120-150 245/35R19 A32 T93 A14 A21 A58
218 A84 B03 Lim
e1*2007/46*0485*.. S04
- incl. Facelift 2014
E-Klasse 110-220 225/40R19 R37 T93 A12 A14 A21
212 110-220 225/45R19 R37 T92 T96 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 A01 K1c K2b K5d K5i K5k R37 V19 S05
0501*24-.. T92 T96
(Baumuster 213) 110-220 235/40R19 A01 K1c K2h K5d K5i K5k R37
T92 T96
110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
110-220 245/40R19 K2h R03 T94 T98
E-Klasse 120-150 235/45R19 A32 A84 T95 T99 A14 A21 A58
R2EW 120-150 245/45R19 A84 A91 T02 T98 B77 L06 Lim
e1*2018/858*00213*.. NoP S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

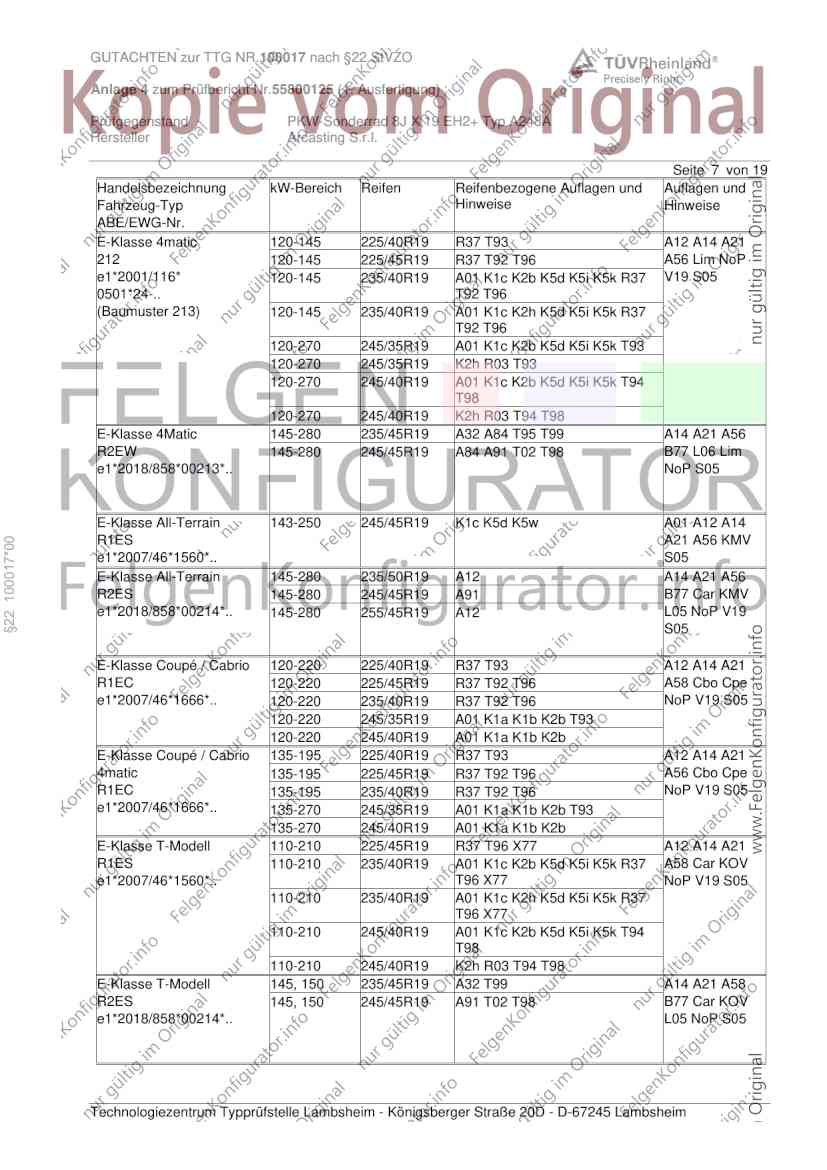

Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A14 A21
212 120-145 225/45R19 R37 T92 T96 A56 Lim NoP
e1*2001/116* 120-145 235/40R19 A01 K1c K2b K5d K5i K5k R37 V19 S05
0501*24-.. T92 T96
(Baumuster 213) 120-145 235/40R19 A01 K1c K2h K5d K5i K5k R37
T92 T96
120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
120-270 245/40R19 K2h R03 T94 T98
E-Klasse 4Matic 145-280 235/45R19 A32 A84 T95 T99 A14 A21 A56
R2EW 145-280 245/45R19 A84 A91 T02 T98 B77 L06 Lim
e1*2018/858*00213*.. NoP S05
E-Klasse All-Terrain 143-250 245/45R19 K1c K5d K5w A01 A12 A14
R1ES A21 A56 KMV
§22 100017*00
e1*2007/46*1560*.. S05
E-Klasse All-Terrain 145-280 235/50R19 A12 A14 A21 A56
R2ES 145-280 245/45R19 A91 B77 Car KMV
e1*2018/858*00214*.. 145-280 255/45R19 A12 L05 NoP V19
S05
E-Klasse Coupé / Cabrio 120-220 225/40R19 R37 T93 A12 A14 A21
R1EC 120-220 225/45R19 R37 T92 T96 A58 Cbo Cpe
e1*2007/46*1666*.. 120-220 235/40R19 R37 T92 T96 NoP V19 S05
120-220 245/35R19 A01 K1a K1b K2b T93
120-220 245/40R19 A01 K1a K1b K2b
E-Klasse Coupé / Cabrio 135-195 225/40R19 R37 T93 A12 A14 A21
4matic 135-195 225/45R19 R37 T92 T96 A56 Cbo Cpe
R1EC 135-195 235/40R19 R37 T92 T96 NoP V19 S05
e1*2007/46*1666*.. 135-270 245/35R19 A01 K1a K1b K2b T93
135-270 245/40R19 A01 K1a K1b K2b
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 A12 A14 A21
R1ES 110-210 235/40R19 A01 K1c K2b K5d K5i K5k R37 A58 Car KOV
e1*2007/46*1560*.. T96 X77 NoP V19 S05
110-210 235/40R19 A01 K1c K2h K5d K5i K5k R37
T96 X77
110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94
T98
110-210 245/40R19 K2h R03 T94 T98
E-Klasse T-Modell 145, 150 235/45R19 A32 T99 A14 A21 A58
R2ES 145, 150 245/45R19 A91 T02 T98 B77 Car KOV
e1*2018/858*00214*.. L05 NoP S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

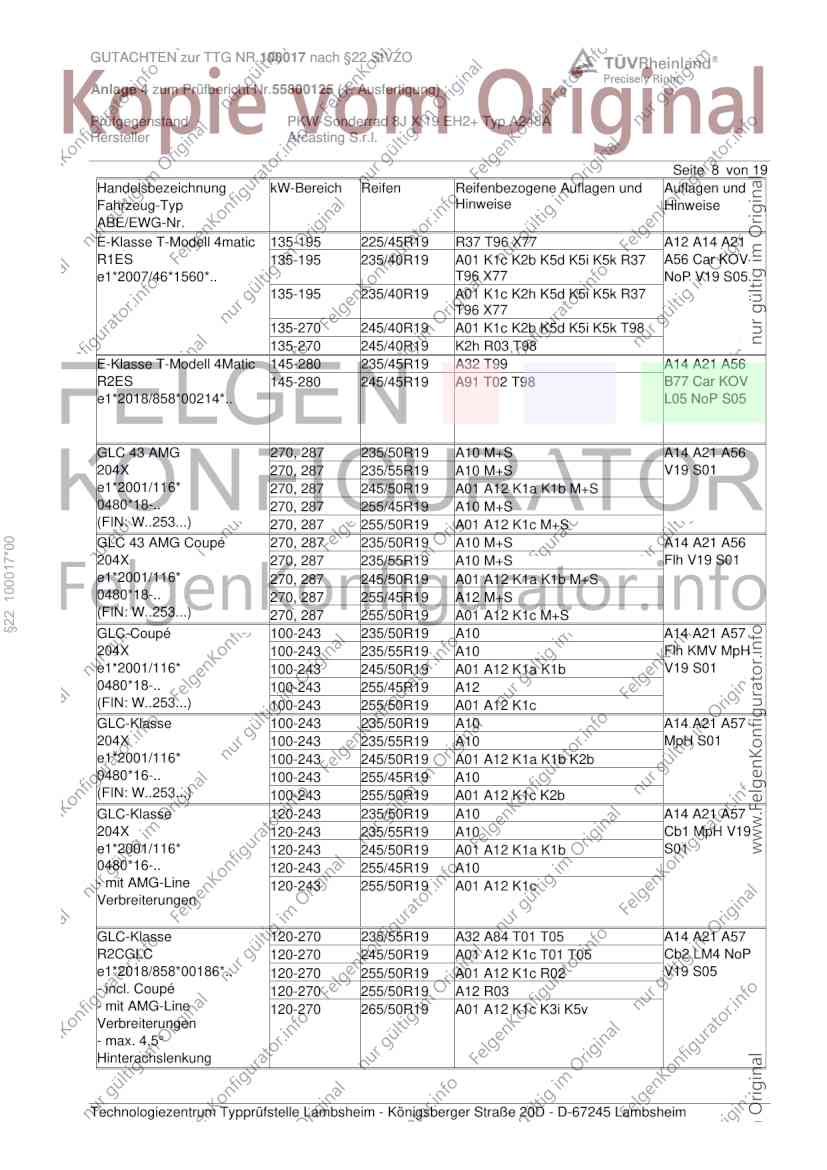

Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 4matic 135-195 225/45R19 R37 T96 X77 A12 A14 A21
R1ES 135-195 235/40R19 A01 K1c K2b K5d K5i K5k R37 A56 Car KOV
e1*2007/46*1560*.. T96 X77 NoP V19 S05
135-195 235/40R19 A01 K1c K2h K5d K5i K5k R37
T96 X77
135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98
135-270 245/40R19 K2h R03 T98
E-Klasse T-Modell 4Matic 145-280 235/45R19 A32 T99 A14 A21 A56
R2ES 145-280 245/45R19 A91 T02 T98 B77 Car KOV
e1*2018/858*00214*.. L05 NoP S05
GLC 43 AMG 270, 287 235/50R19 A10 M+S A14 A21 A56
204X 270, 287 235/55R19 A10 M+S V19 S01
e1*2001/116* 270, 287 245/50R19 A01 A12 K1a K1b M+S
0480*18-.. 270, 287 255/45R19 A10 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1c M+S
GLC 43 AMG Coupé 270, 287 235/50R19 A10 M+S A14 A21 A56
§22 100017*00
204X 270, 287 235/55R19 A10 M+S Flh V19 S01
e1*2001/116* 270, 287 245/50R19 A01 A12 K1a K1b M+S
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1c M+S
GLC-Coupé 100-243 235/50R19 A10 A14 A21 A57
204X 100-243 235/55R19 A10 Flh KMV MpH
e1*2001/116* 100-243 245/50R19 A01 A12 K1a K1b V19 S01
0480*18-.. 100-243 255/45R19 A12
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1c
GLC-Klasse 100-243 235/50R19 A10 A14 A21 A57
204X 100-243 235/55R19 A10 MpH S01
e1*2001/116* 100-243 245/50R19 A01 A12 K1a K1b K2b
0480*16-.. 100-243 255/45R19 A10
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1c K2b
GLC-Klasse 120-243 235/50R19 A10 A14 A21 A57
204X 120-243 235/55R19 A10 Cb1 MpH V19
e1*2001/116* 120-243 245/50R19 A01 A12 K1a K1b S01
0480*16-.. 120-243 255/45R19 A10
- mit AMG-Line 120-243 255/50R19 A01 A12 K1c
Verbreiterungen
GLC-Klasse 120-270 235/55R19 A32 A84 T01 T05 A14 A21 A57
R2CGLC 120-270 245/50R19 A01 A12 K1c T01 T05 Cb2 LM4 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K1c R02 V19 S05
- incl. Coupé 120-270 255/50R19 A12 R03
- mit AMG-Line 120-270 265/50R19 A01 A12 K1c K3i K5v
Verbreiterungen
- max. 4,5°
Hinterachslenkung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

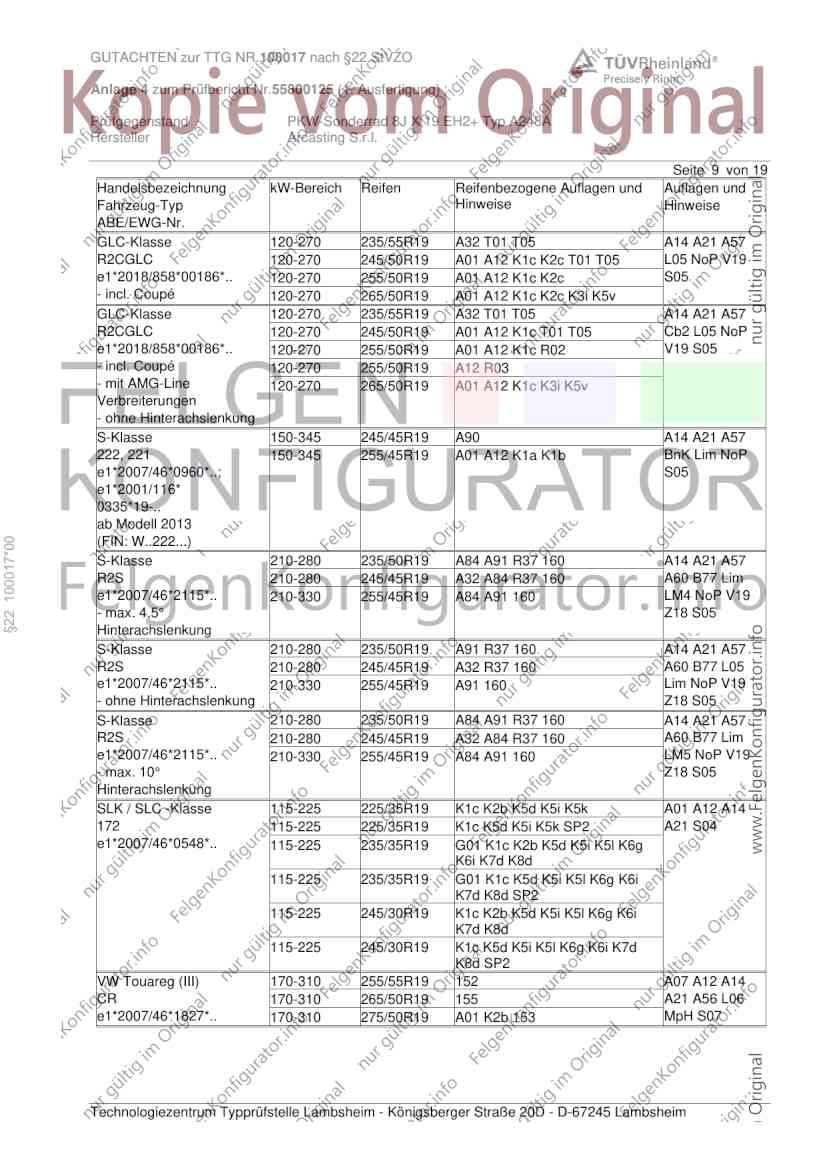

Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A14 A21 A57
R2CGLC 120-270 245/50R19 A01 A12 K1c K2c T01 T05 L05 NoP V19
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K1c K2c S05
- incl. Coupé 120-270 265/50R19 A01 A12 K1c K2c K3i K5v
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A14 A21 A57
R2CGLC 120-270 245/50R19 A01 A12 K1c T01 T05 Cb2 L05 NoP
e1*2018/858*00186*.. 120-270 255/50R19 A01 A12 K1c R02 V19 S05
- incl. Coupé 120-270 255/50R19 A12 R03
- mit AMG-Line 120-270 265/50R19 A01 A12 K1c K3i K5v
Verbreiterungen
- ohne Hinterachslenkung
S-Klasse 150-345 245/45R19 A90 A14 A21 A57
222, 221 150-345 255/45R19 A01 A12 K1a K1b BnK Lim NoP
e1*2007/46*0960*..; S05
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
§22 100017*00
S-Klasse 210-280 235/50R19 A84 A91 R37 160 A14 A21 A57
R2S 210-280 245/45R19 A32 A84 R37 160 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/45R19 A84 A91 160 LM4 NoP V19
- max. 4,5° Z18 S05
Hinterachslenkung
S-Klasse 210-280 235/50R19 A91 R37 160 A14 A21 A57
R2S 210-280 245/45R19 A32 R37 160 A60 B77 L05
e1*2007/46*2115*.. 210-330 255/45R19 A91 160 Lim NoP V19
- ohne Hinterachslenkung Z18 S05
S-Klasse 210-280 235/50R19 A84 A91 R37 160 A14 A21 A57
R2S 210-280 245/45R19 A32 A84 R37 160 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/45R19 A84 A91 160 LM5 NoP V19
- max. 10° Z18 S05
Hinterachslenkung
SLK / SLC -Klasse 115-225 225/35R19 K1c K2b K5d K5i K5k A01 A12 A14
172 115-225 225/35R19 K1c K5d K5i K5k SP2 A21 S04
e1*2007/46*0548*.. 115-225 235/35R19 G01 K1c K2b K5d K5i K5l K6g
K6i K7d K8d
115-225 235/35R19 G01 K1c K5d K5i K5l K6g K6i
K7d K8d SP2
115-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i
K7d K8d
115-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d
K8d SP2
VW Touareg (III) 170-310 255/55R19 152 A07 A12 A14
CR 170-310 265/50R19 155 A21 A56 L06
e1*2007/46*1827*.. 170-310 275/50R19 A01 K2b 153 MpH S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

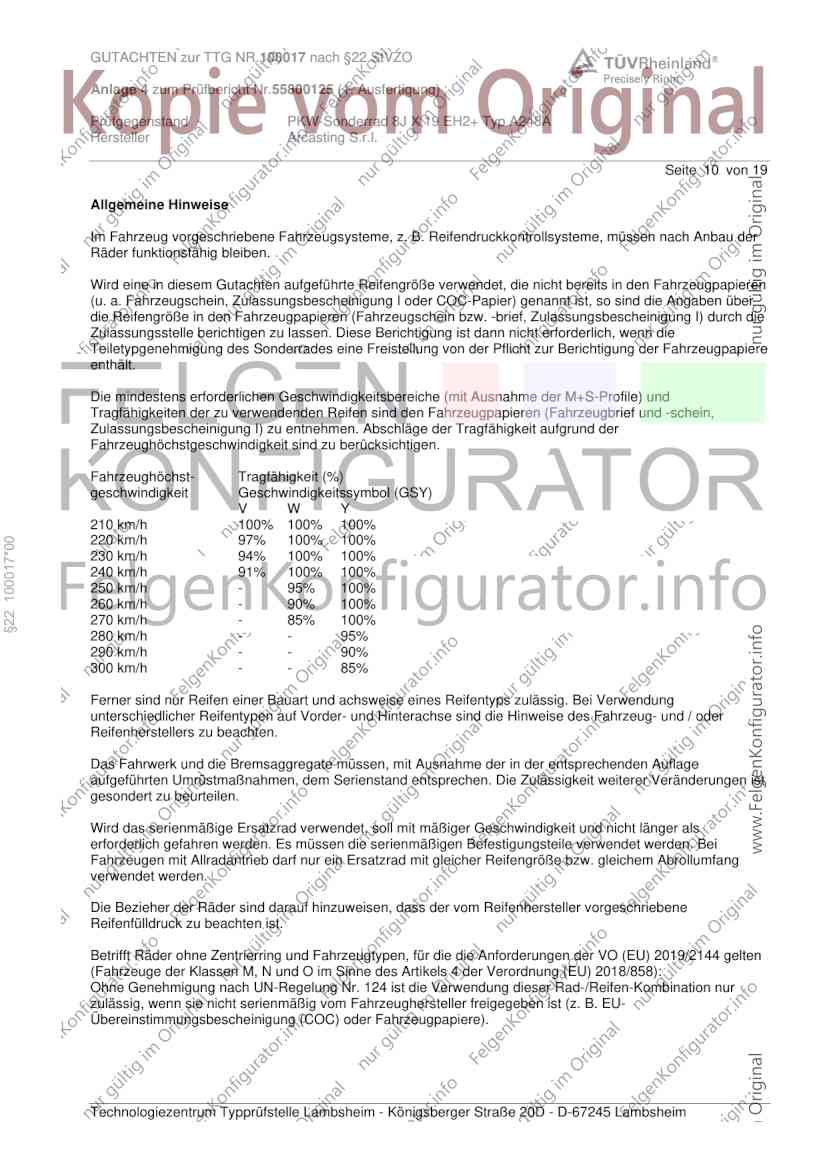

Seite 10 von 19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 100017*00
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

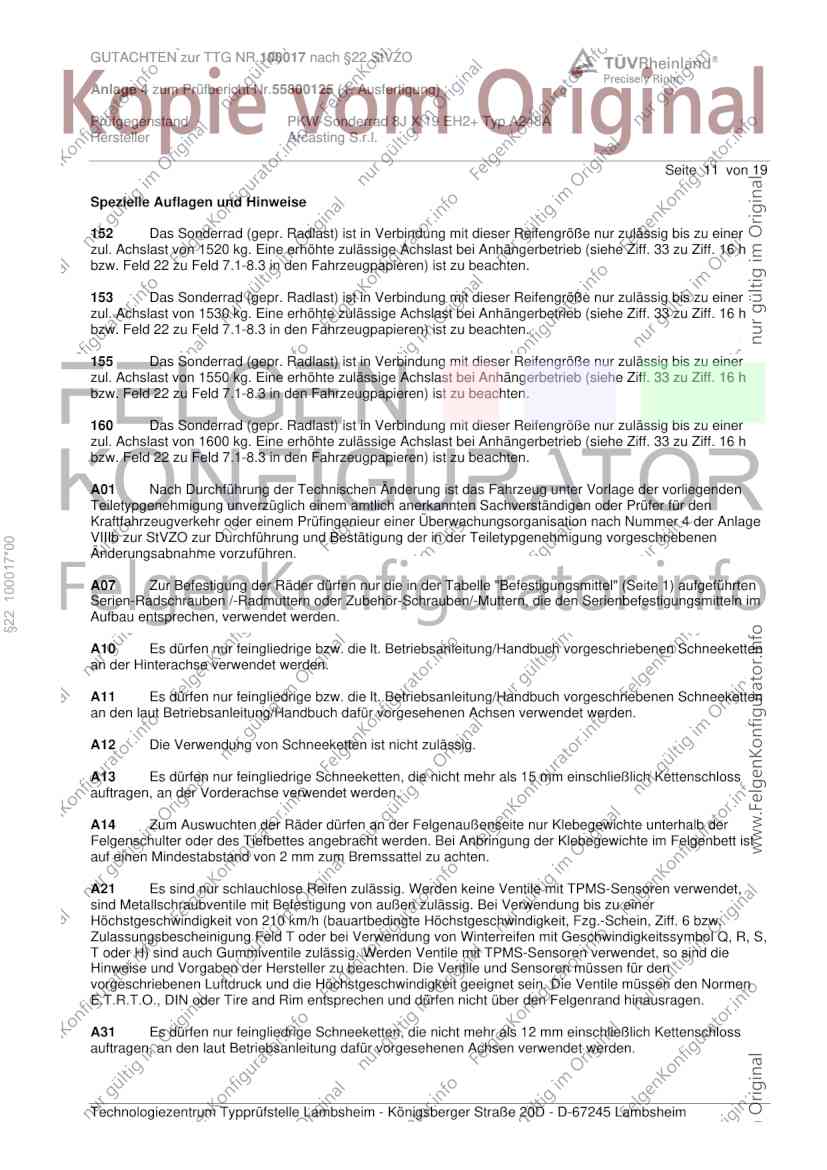

Seite 11 von 19
Spezielle Auflagen und Hinweise
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
§22 100017*00
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

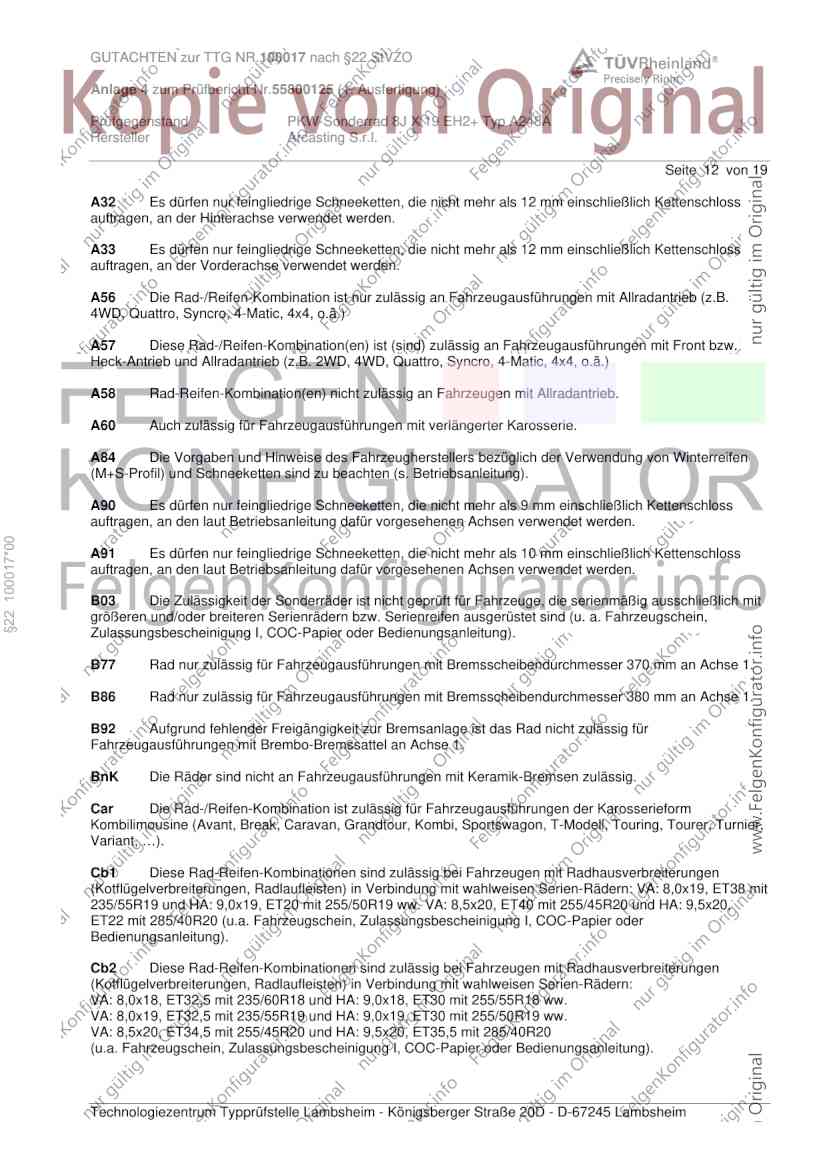

Seite 12 von 19
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§22 100017*00
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
B86 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

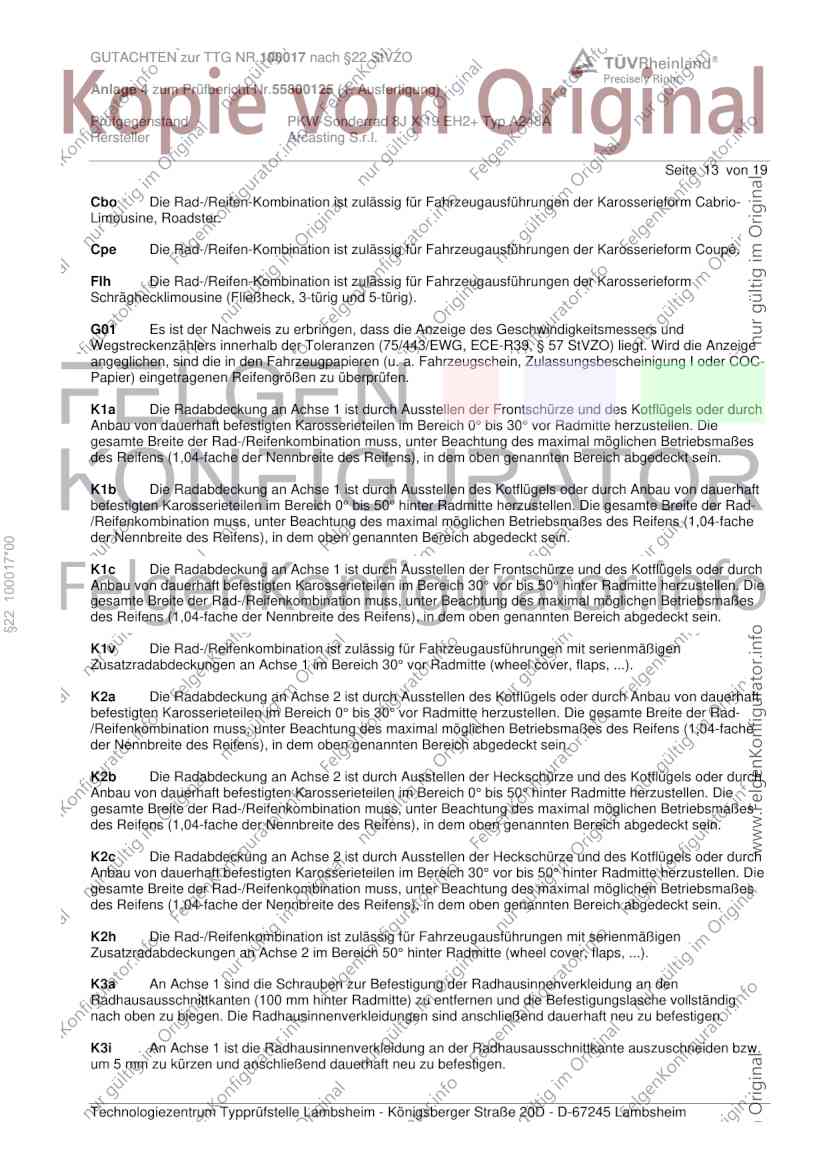

Seite 13 von 19
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 100017*00
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

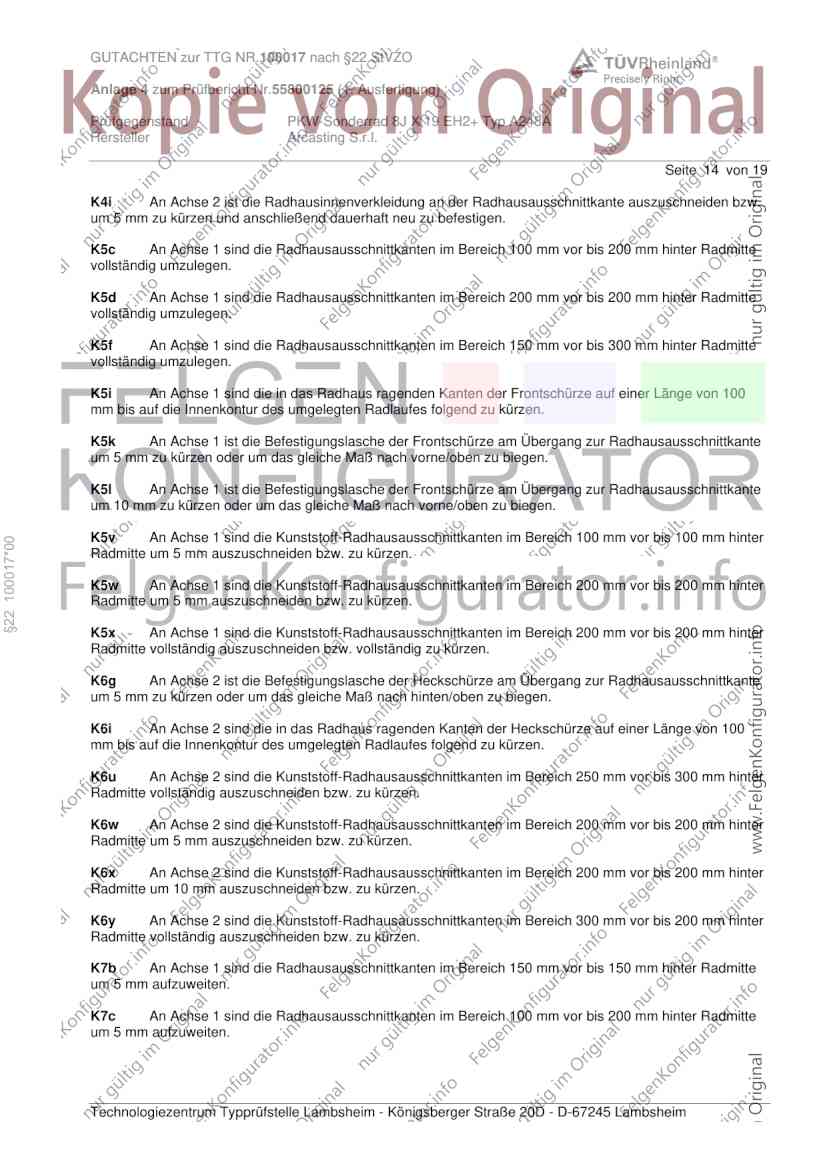

Seite 14 von 19
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§22 100017*00
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

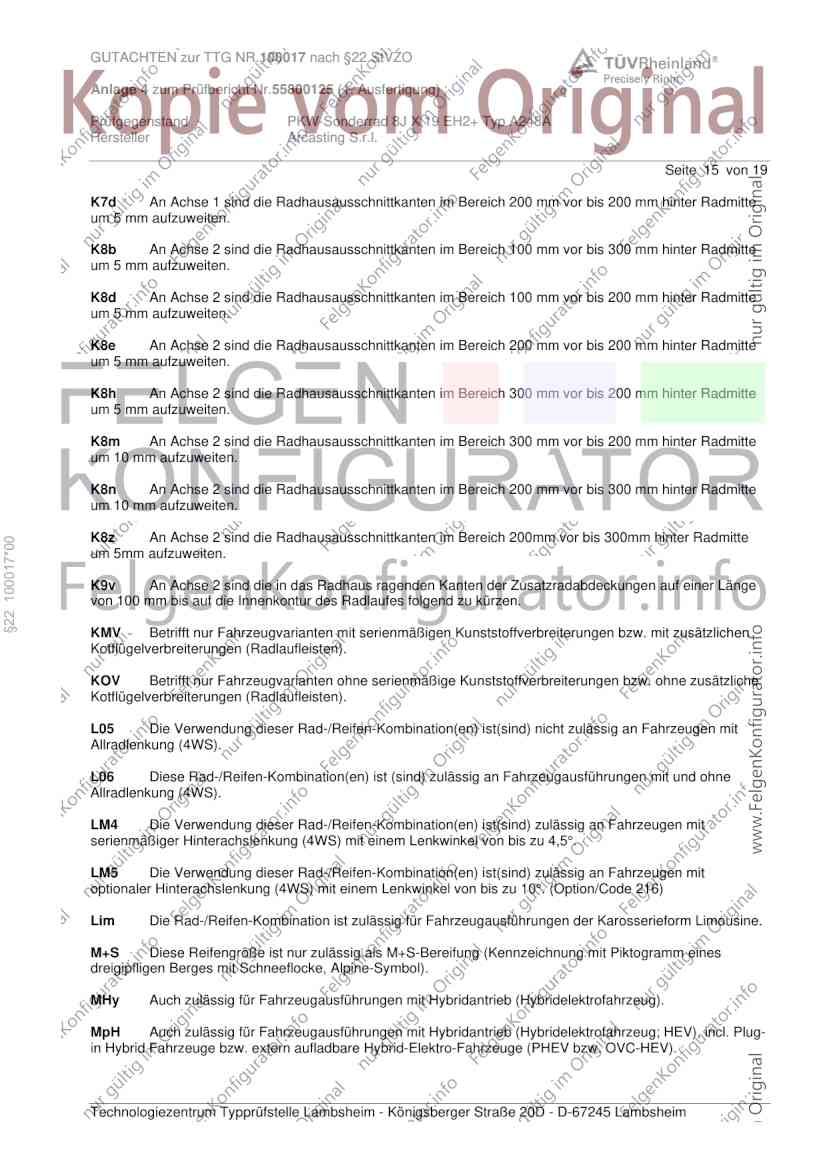

Seite 15 von 19
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter Radmitte
um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
§22 100017*00
um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

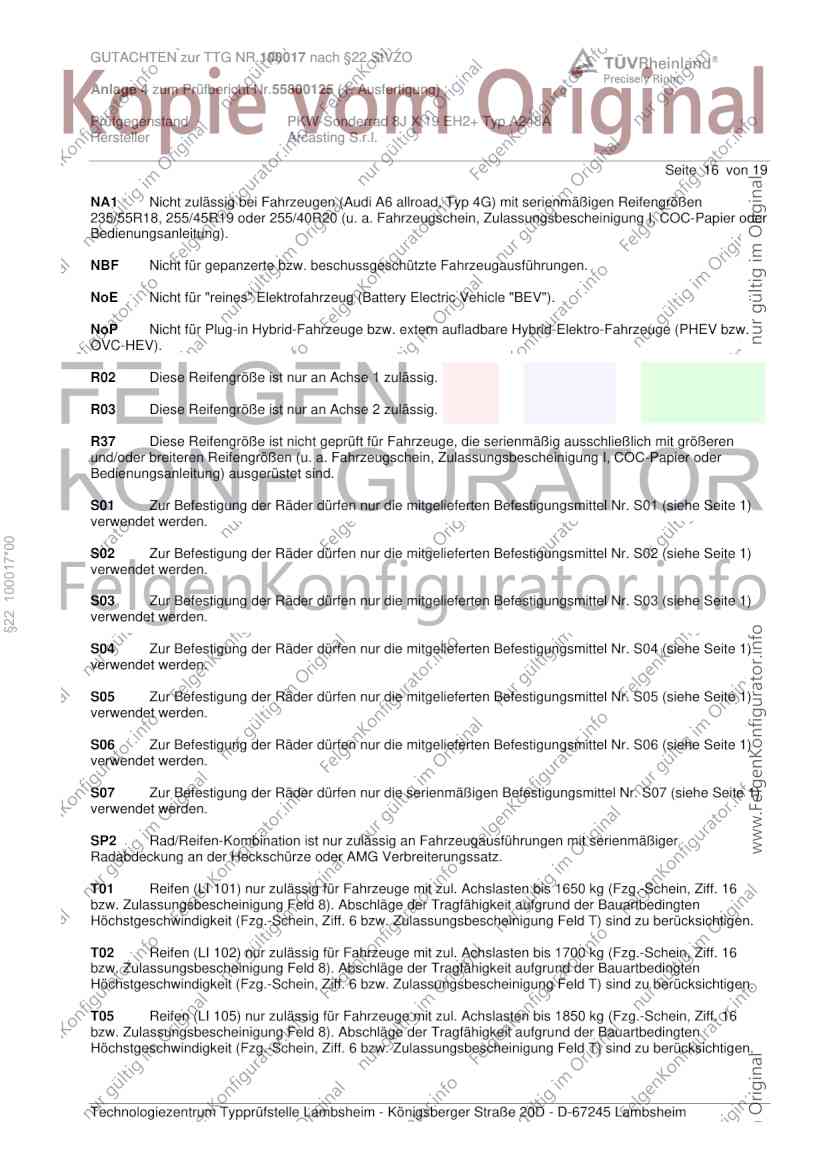

Seite 16 von 19
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
§22 100017*00
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

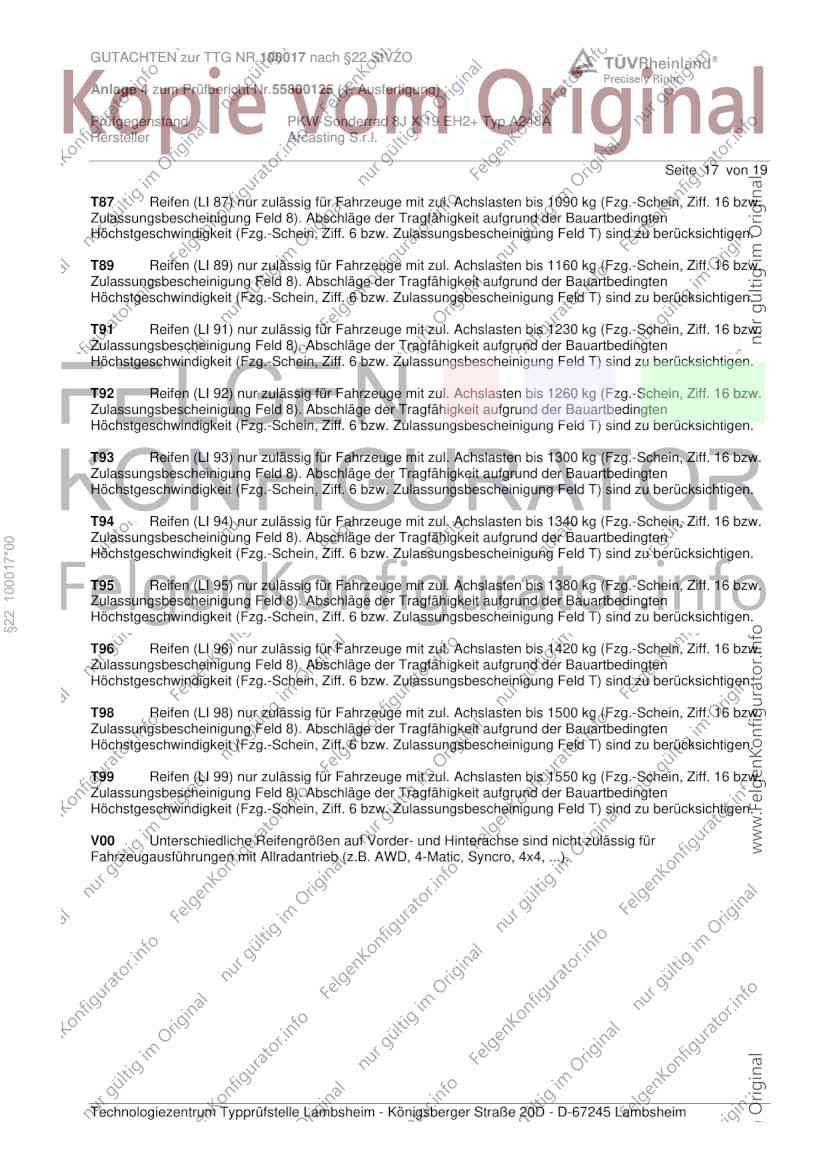

Seite 17 von 19
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 100017*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.

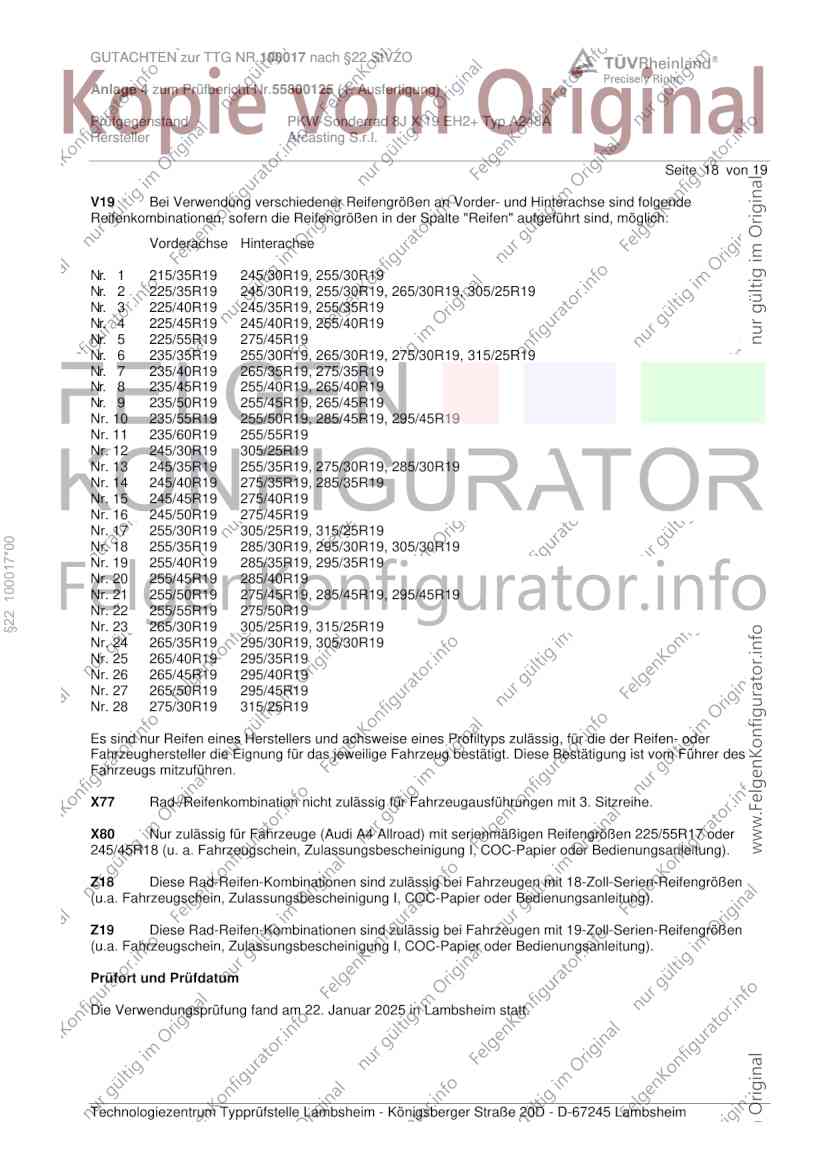

Seite 18 von 19
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
§22 100017*00
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17 oder
245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100017 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr.55800125 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J X 19 EH2+ Typ A248A
Hersteller Arcasting S.r.l.
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum September 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2025
§22 100017*00
Schmidt 00440606.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

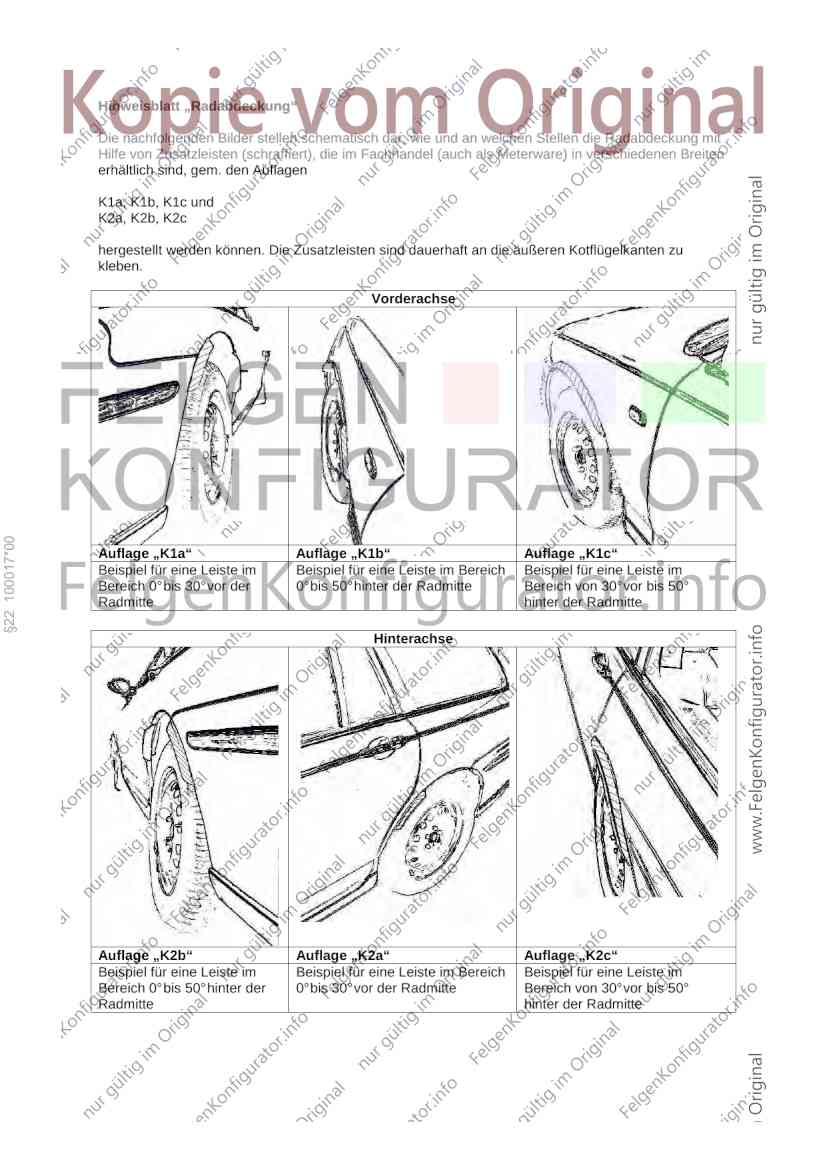

Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 100017*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
