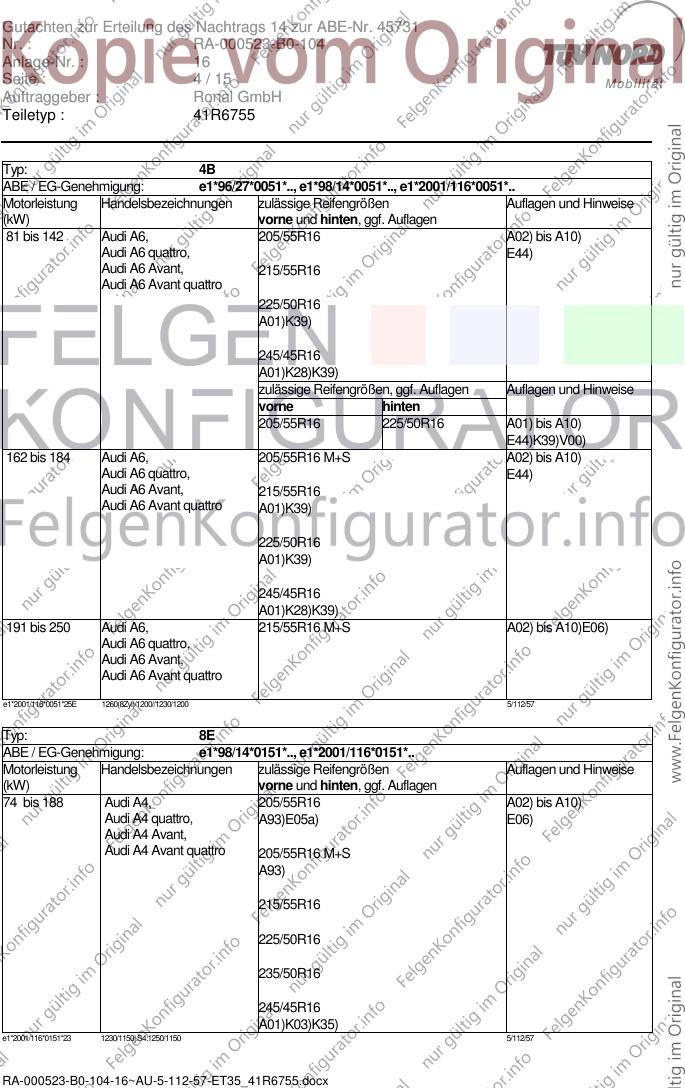

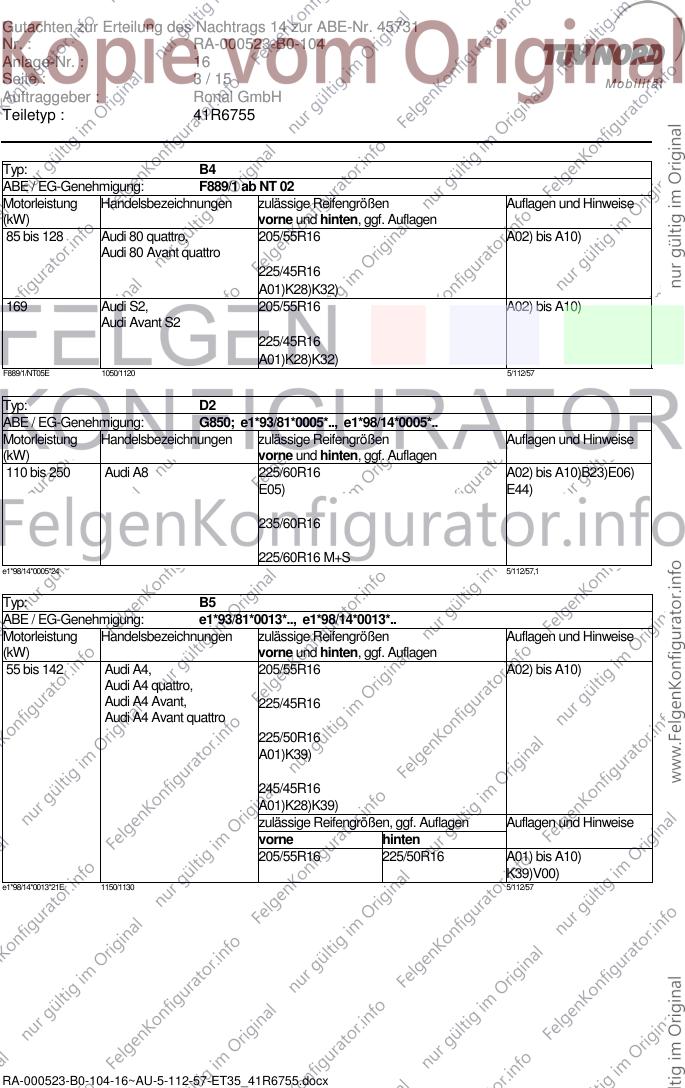

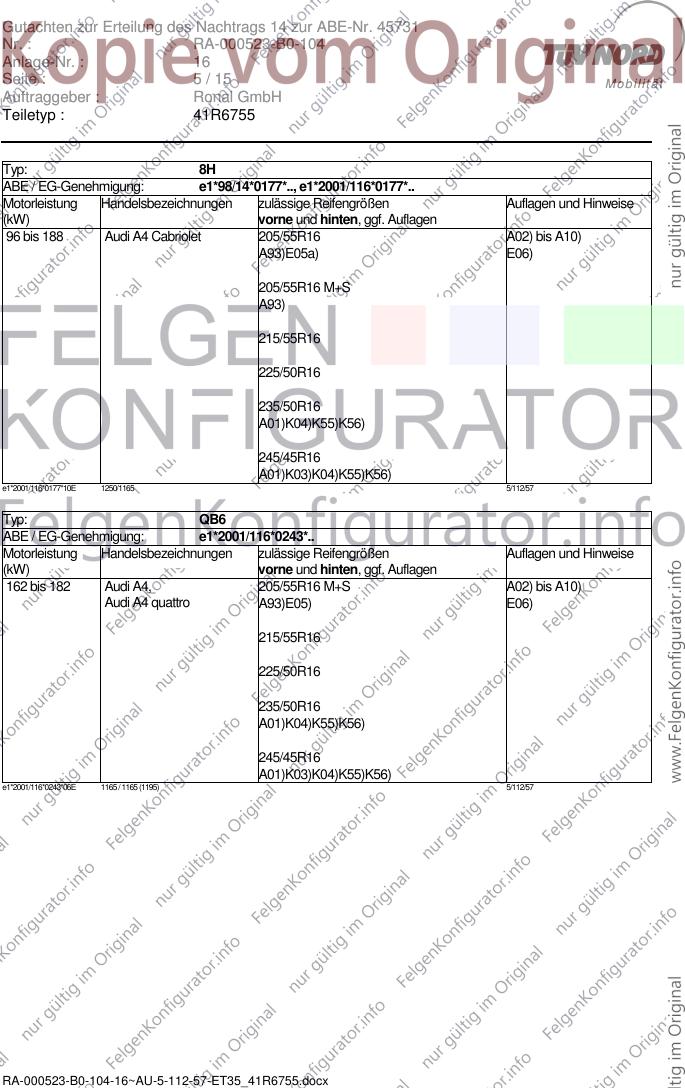

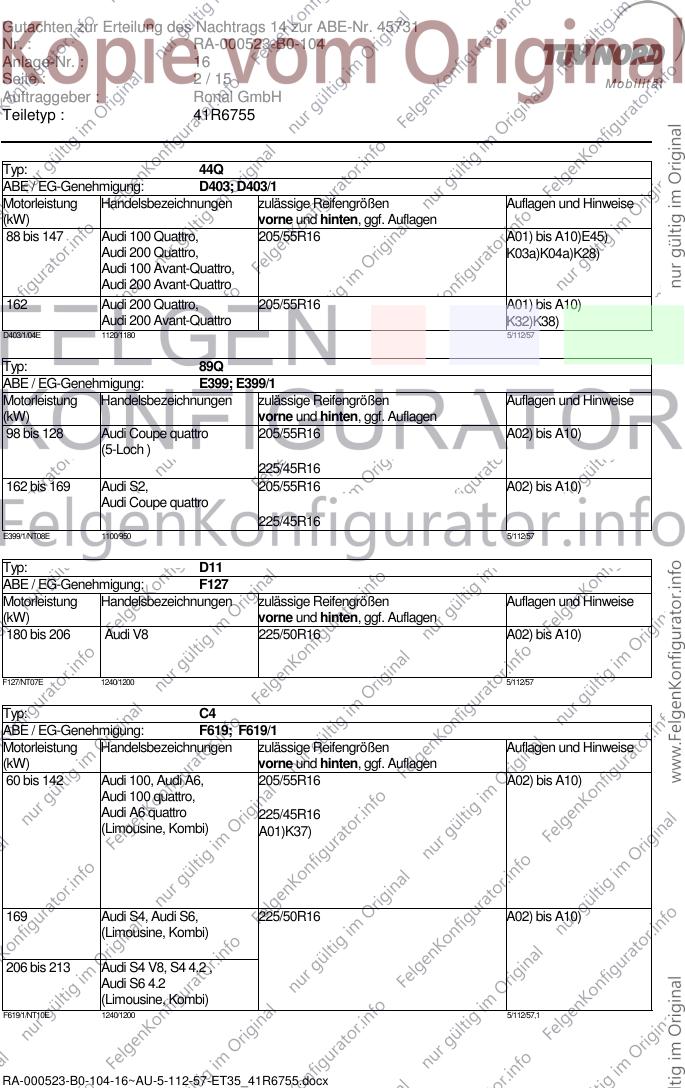

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 1 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 41R6755
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 41R6755.07
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
44, 44Q, 4B, 4F, 4F1, 89Q, 8E, Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
8H, 8J, 8P, 8PB, 8U, 8U1, 8V, Gewinde M14x1,5, Schaftlänge 27 mm
B4, B5, C4, D11, D2, QB6
8U, 8U1 Radschraube, Kugel Ø26 mm, Gewinde ZP50792 120 Nm
M14x1,5, Schaftlänge 35 mm
Typ: 44
ABE / EG-Genehmigung: C727; C727/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Audi 100, -CS, -Turbo, 205/55R16 A01) bis A10)
Audi 200, -Turbo K03a)K04a)K28)
(Limousine, Kombi)
C727/1/NT09E 1070/980 5/112/57
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 2 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: 44Q
ABE / EG-Genehmigung: D403; D403/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 147 Audi 100 Quattro, 205/55R16 A01) bis A10)E45)
Audi 200 Quattro, K03a)K04a)K28)
Audi 100 Avant-Quattro,
Audi 200 Avant-Quattro
162 Audi 200 Quattro, 205/55R16 A01) bis A10)
Audi 200 Avant-Quattro K32)K38)
D403/1/04E 1120/1180 5/112/57
Typ: 89Q
ABE / EG-Genehmigung: E399; E399/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
98 bis 128 Audi Coupe quattro 205/55R16 A02) bis A10)
(5-Loch )
225/45R16
162 bis 169 Audi S2, 205/55R16 A02) bis A10)
Audi Coupe quattro
225/45R16
E399/1/NT08E 1100/950 5/112/57
Typ: D11
ABE / EG-Genehmigung: F127
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
180 bis 206 Audi V8 225/50R16 A02) bis A10)
F127/NT07E 1240/1200 5/112/57
Typ: C4
ABE / EG-Genehmigung: F619; F619/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Audi 100, Audi A6, 205/55R16 A02) bis A10)
Audi 100 quattro,
Audi A6 quattro 225/45R16
(Limousine, Kombi) A01)K37)
169 Audi S4, Audi S6, 225/50R16 A02) bis A10)
(Limousine, Kombi)
206 bis 213 Audi S4 V8, S4 4.2 ,
Audi S6 4.2
(Limousine, Kombi)
F619/1/NT10E 1240/1200 5/112/57,1
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 3 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: B4
ABE / EG-Genehmigung: F889/1 ab NT 02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 128 Audi 80 quattro, 205/55R16 A02) bis A10)
Audi 80 Avant quattro
225/45R16
A01)K28)K32)
169 Audi S2, 205/55R16 A02) bis A10)
Audi Avant S2
225/45R16
A01)K28)K32)
F889/1/NT05E 1050/1120 5/112/57
Typ: D2
ABE / EG-Genehmigung: G850; e1*93/81*0005*.., e1*98/14*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 250 Audi A8 225/60R16 A02) bis A10)B23)E06)
E05) E44)
235/60R16
225/60R16 M+S
e1*98/14*0005*24 5/112/57,1
Typ: B5
ABE / EG-Genehmigung: e1*93/81*0013*.., e1*98/14*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 142 Audi A4, 205/55R16 A02) bis A10)
Audi A4 quattro,
Audi A4 Avant, 225/45R16
Audi A4 Avant quattro
225/50R16
A01)K39)
245/45R16
A01)K28)K39)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10)
K39)V00)
e1*98/14*0013*21E 1150/1130 5/112/57
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 4 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: 4B
ABE / EG-Genehmigung: e1*96/27*0051*.., e1*98/14*0051*.., e1*2001/116*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 142 Audi A6, 205/55R16 A02) bis A10)
Audi A6 quattro, E44)
Audi A6 Avant, 215/55R16
Audi A6 Avant quattro
225/50R16
A01)K39)
245/45R16
A01)K28)K39)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A01) bis A10)
E44)K39)V00)
162 bis 184 Audi A6, 205/55R16 M+S A02) bis A10)
Audi A6 quattro, E44)
Audi A6 Avant, 215/55R16
Audi A6 Avant quattro A01)K39)
225/50R16
A01)K39)
245/45R16
A01)K28)K39)
191 bis 250 Audi A6, 215/55R16 M+S A02) bis A10)E06)
Audi A6 quattro,
Audi A6 Avant,
Audi A6 Avant quattro
e1*2001/116*0051*25E 1260(8Zyl)/1200//1230/1200 5/112/57
Typ: 8E
ABE / EG-Genehmigung: e1*98/14*0151*.., e1*2001/116*0151*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 188 Audi A4, 205/55R16 A02) bis A10)
Audi A4 quattro, A93)E05a) E06)
Audi A4 Avant,
Audi A4 Avant quattro 205/55R16 M+S
A93)
215/55R16
225/50R16
235/50R16
245/45R16
A01)K03)K35)
e1*2001/116*0151*23 1230/1150| S4:1250/1150 5/112/57
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 5 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ: 8H
ABE / EG-Genehmigung: e1*98/14*0177*.., e1*2001/116*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 188 Audi A4 Cabriolet 205/55R16 A02) bis A10)
A93)E05a) E06)
205/55R16 M+S
A93)
215/55R16
225/50R16
235/50R16
A01)K04)K55)K56)
245/45R16
A01)K03)K04)K55)K56)
e1*2001/116*0177*10E 1250/1165 5/112/57
Typ: QB6
ABE / EG-Genehmigung: e1*2001/116*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
162 bis 182 Audi A4, 205/55R16 M+S A02) bis A10)
Audi A4 quattro A93)E05) E06)
215/55R16
225/50R16
235/50R16
A01)K04)K55)K56)
245/45R16
A01)K03)K04)K55)K56)
e1*2001/116*0243*06E 1165 / 1165 (1195) 5/112/57
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 6 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
8P e1*2001/116*0241*..
8P e1*2001/116*0456*..
8PB e13*2007/46*1082*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Audi A3 195/55R16 A02) bis A10)
(3türig, 5türig, Cabrio, außer A01)K01)K04)M00)N205)
S3, RS3)
205/55R16
A01)K01)K04)K58)K59)
215/50R16
A01)K01)K04)K58)K59)
215/55R16
A01)G0X)K01)K04)K58)K59)K60)
225/50R16
A01)K01)K04)K58)K59)K60)
245/45R16
A01)K01)K04)K58)K59)K60)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 205/60R16 A02) bis A10)
(Ausführungen mit kleinsten E44)E54)EF0)
Serienreifen 205/..) 215/55R16
215/60R16
A01)K63)
225/55R16
A01)K04)K63)
235/50R16
A01)K01)K04)K64)
235/55R16
A01)K01)K04)K64)
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx

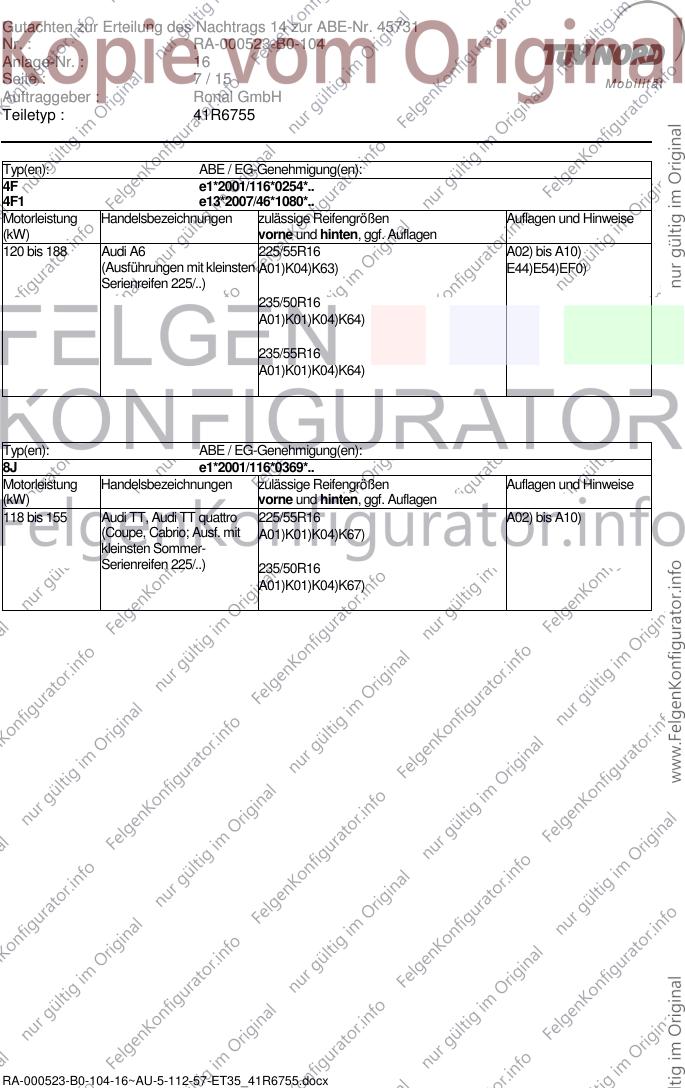

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 7 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 188 Audi A6 225/55R16 A02) bis A10)
(Ausführungen mit kleinsten A01)K04)K63) E44)E54)EF0)
Serienreifen 225/..)
235/50R16
A01)K01)K04)K64)
235/55R16
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 225/55R16 A02) bis A10)
(Coupe, Cabrio; Ausf. mit A01)K01)K04)K67)
kleinsten Sommer-
Serienreifen 225/..) 235/50R16
A01)K01)K04)K67)
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx

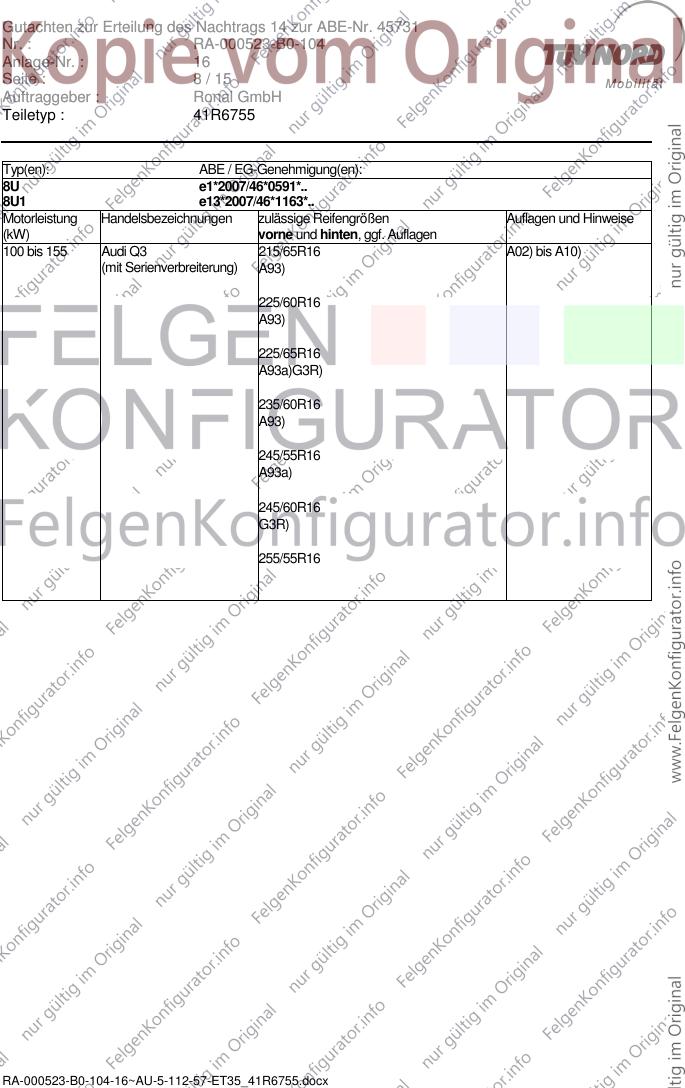

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 8 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 155 Audi Q3 215/65R16 A02) bis A10)
(mit Serienverbreiterung) A93)
225/60R16
A93)
225/65R16
A93a)G3R)
235/60R16
A93)
245/55R16
A93a)
245/60R16
G3R)
255/55R16
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx

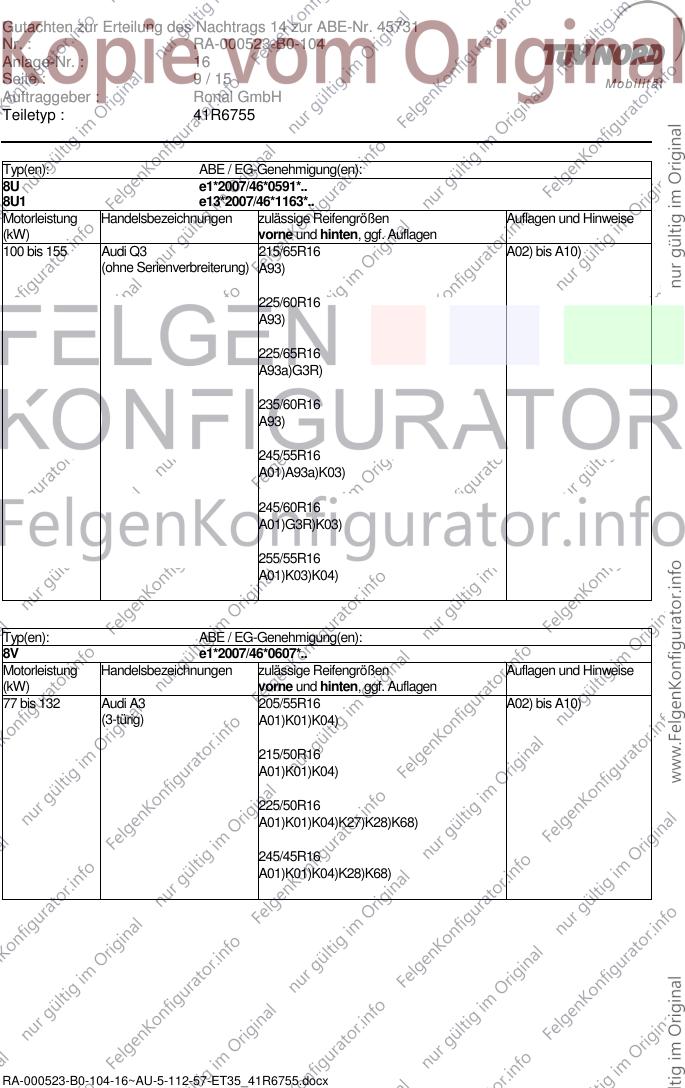

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 9 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 155 Audi Q3 215/65R16 A02) bis A10)
(ohne Serienverbreiterung) A93)
225/60R16
A93)
225/65R16
A93a)G3R)
235/60R16
A93)
245/55R16
A01)A93a)K03)
245/60R16
A01)G3R)K03)
255/55R16
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 132 Audi A3 205/55R16 A02) bis A10)
(3-türig) A01)K01)K04)
215/50R16
A01)K01)K04)
225/50R16
A01)K01)K04)K27)K28)K68)
245/45R16
A01)K01)K04)K28)K68)
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx

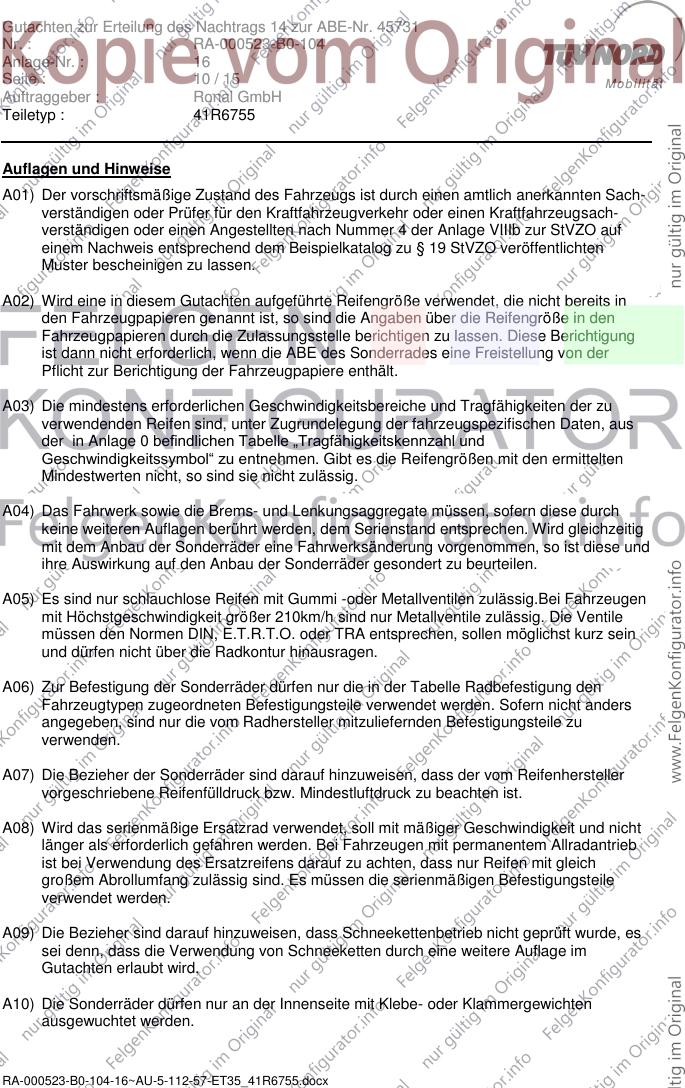

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 10 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 11 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

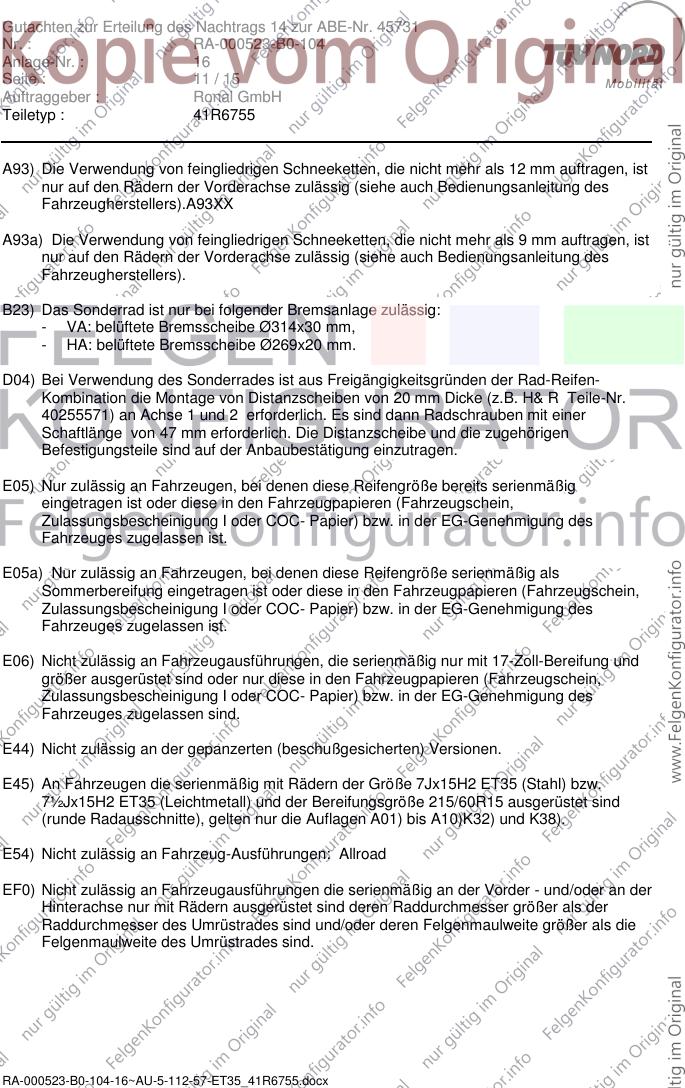

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).A93XX
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B23) Das Sonderrad ist nur bei folgender Bremsanlage zulässig:
- VA: belüftete Bremsscheibe Ø314x30 mm,
- HA: belüftete Bremsscheibe Ø269x20 mm.
D04) Bei Verwendung des Sonderrades ist aus Freigängigkeitsgründen der Rad-Reifen-
Kombination die Montage von Distanzscheiben von 20 mm Dicke (z.B. H& R Teile-Nr.
40255571) an Achse 1 und 2 erforderlich. Es sind dann Radschrauben mit einer
Schaftlänge von 47 mm erforderlich. Die Distanzscheibe und die zugehörigen
Befestigungsteile sind auf der Anbaubestätigung einzutragen.
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E45) An Fahrzeugen die serienmäßig mit Rädern der Größe 7Jx15H2 ET35 (Stahl) bzw.
7½Jx15H2 ET35 (Leichtmetall) und der Bereifungsgröße 215/60R15 ausgerüstet sind
(runde Radausschnitte), gelten nur die Auflagen A01) bis A10)K32) und K38).
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 12 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

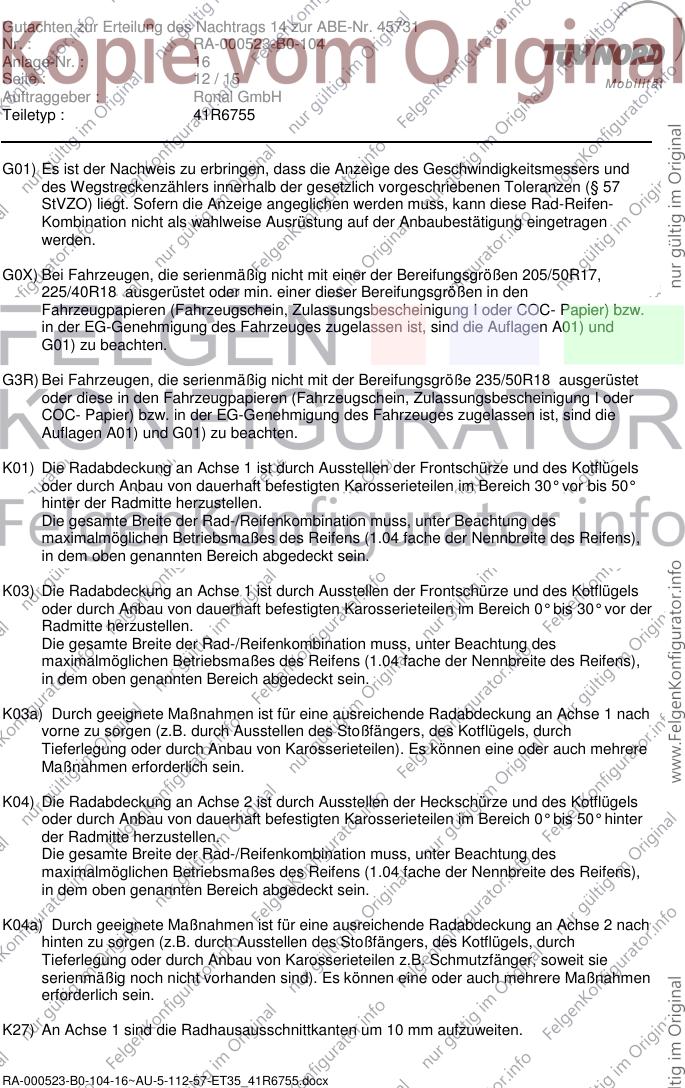

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G3R) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/50R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 nach
hinten zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen z.B. Schmutzfänger, soweit sie
serienmäßig noch nicht vorhanden sind). Es können eine oder auch mehrere Maßnahmen
erforderlich sein.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 13 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) An Achse 2 ist die am Außenkotflügel anliegende Wulst des Kunststoffinnenkotflügels im
Bereich von 45° vor und hinter der Radmitte komplett abzutrennen.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K37) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2, sind bei Fahrzeugen
mit Frontantrieb folgende Maßnahmen erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen; von dem sich an der Stoßfängeroberkante
anschließenden Kunststoffspritzschutz ist ein Streifen von ca. 100 mm Länge und 20
mm Breite auszuschneiden; der obere Befestigungsniet ist dabei mit zu entfernen,
- die im Bereich der Stoßfängeroberkante ins Radhaus ragende Blechkante ist um
ca.10 mm zu kürzen.
K38) An Achse 2 ist die im Bereich der Stoßfängeroberkante ins Radhaus ragende
Kunststoffkante zu kürzen.
K39) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen.
K55) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von Radmitte bis
Stoßfängeroberkante ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder diesen Bereich vollkommen an das
Blechradhaus anlegen.
K56) An Achse 2 ist die oberhalb der Stoßfängeroberkante befindliche Blechlasche/-kante eng
an das Radhaus anzulegen und auszustellen.
K58) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab der seitlichen Stoßleiste bis
ca. 120 mm unterhalb der Stoßfängeroberkante, ein Streifen von ca. 55 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 14 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755

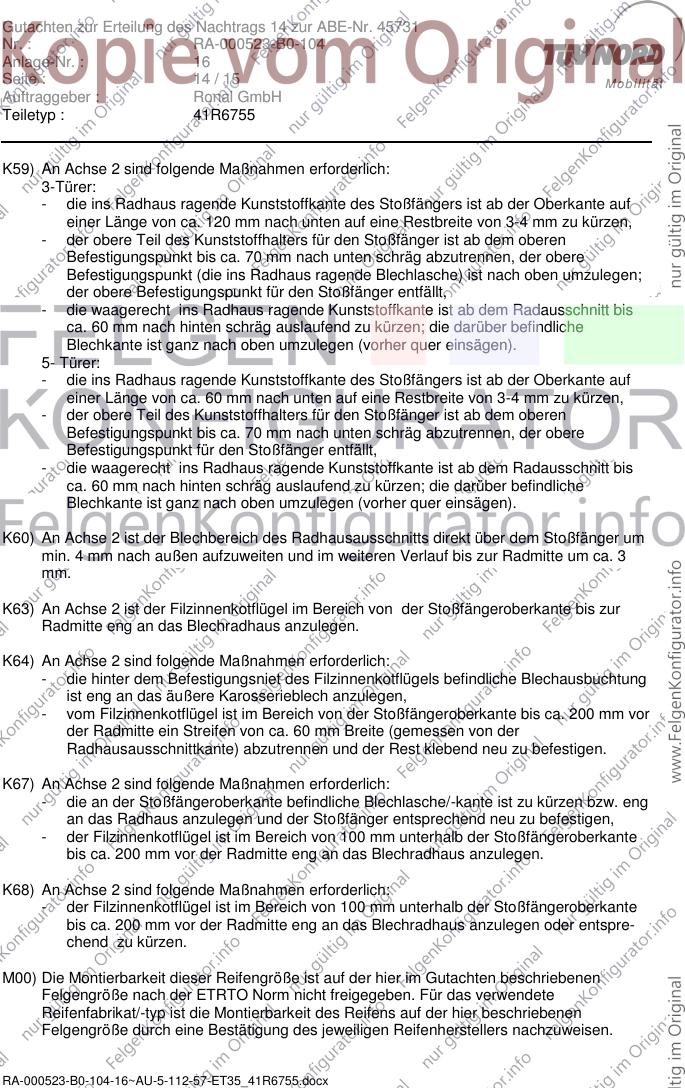

K59) An Achse 2 sind folgende Maßnahmen erforderlich:
3-Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 120 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt (die ins Radhaus ragende Blechlasche) ist nach oben umzulegen;
der obere Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
5- Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 60 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
K60) An Achse 2 ist der Blechbereich des Radhausausschnitts direkt über dem Stoßfänger um
min. 4 mm nach außen aufzuweiten und im weiteren Verlauf bis zur Radmitte um ca. 3
mm.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Radmitte eng an das Blechradhaus anzulegen.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
- die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng
an das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
K68) An Achse 2 sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen oder entspre-
chend zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx

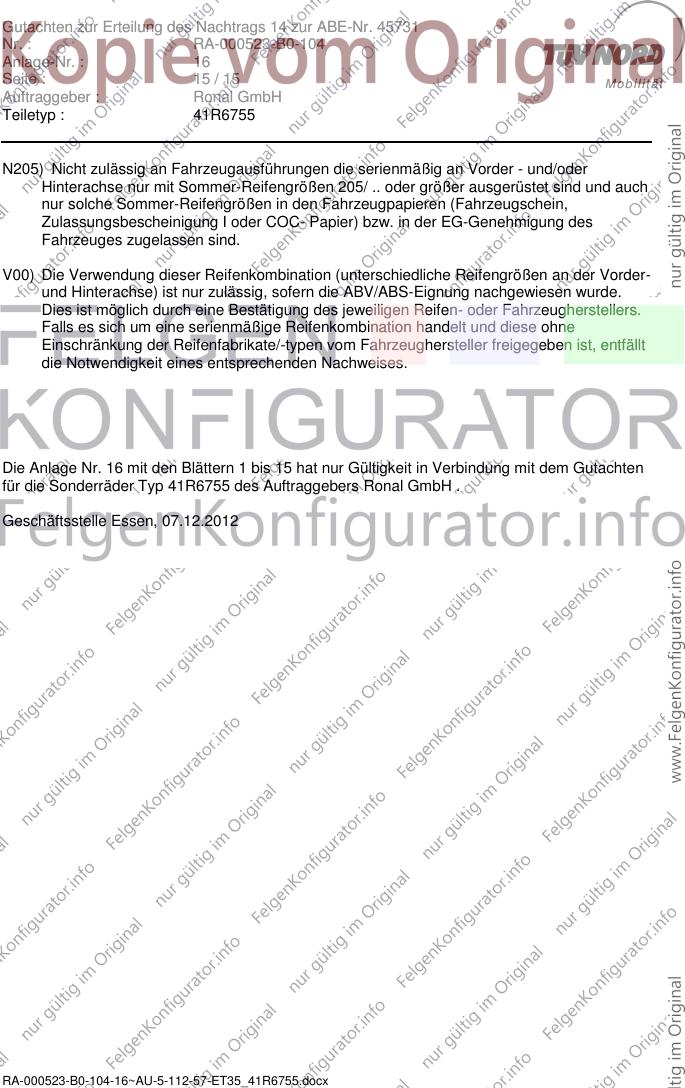

Gutachten zur Erteilung des Nachtrags 14 zur ABE-Nr. 45731
Nr. : RA-000523-B0-104
Anlage-Nr. : 16
Seite : 15 / 15 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 41R6755
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 16 mit den Blättern 1 bis 15 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 41R6755 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 07.12.2012
RA-000523-B0-104-16~AU-5-112-57-ET35_41R6755.docx
