Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL1.9955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: SPEEDLINE
Montageposition: Hinterachse *
Radausführung: SL1.9955.57
Radgröße: 9½Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2260 mm

* Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL1.9855 (ABE-Nr.
47488*05) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL1.9855, SL1.9855.07 (ABE-Nr. 47488*05) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : Audi

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
B8, B81, 4G, 4G1 Serien-Radschraube, Kugel Ø26 mm, ZP50727 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
8R, 8R1 Radschraube, Kugel Ø26 mm, Gewinde ZP50706 140 Nm
M14x1,5, Schaftlänge 28 mm

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET35 9.5x19,ET40
88 bis 199 Audi A4, A4 quattro 225/35R19 225/35R19 A02) bis A10)
(Baureihe B8, Limousine, M00) E79)N235) T88)
Kombi, außer S4)
235/35R19 235/35R19 A01) bis A10)
K04)T91) E79)N245)

245/35R19 245/35R19 A01) bis A10)
K04)K64) E79)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
B81 e13*2007/46*1084*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET35 9.5x19,ET40
200 bis 245 Audi A4, S4 245/35R19 245/35R19 A01) bis A10)
(Baureihe B8, Limousine, K04)K64) E79)
Kombi)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

Typ(en): ABE / EG-Genehmigung(en):
B8 e1*2001/116*0430*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET35 9.5x19,ET40

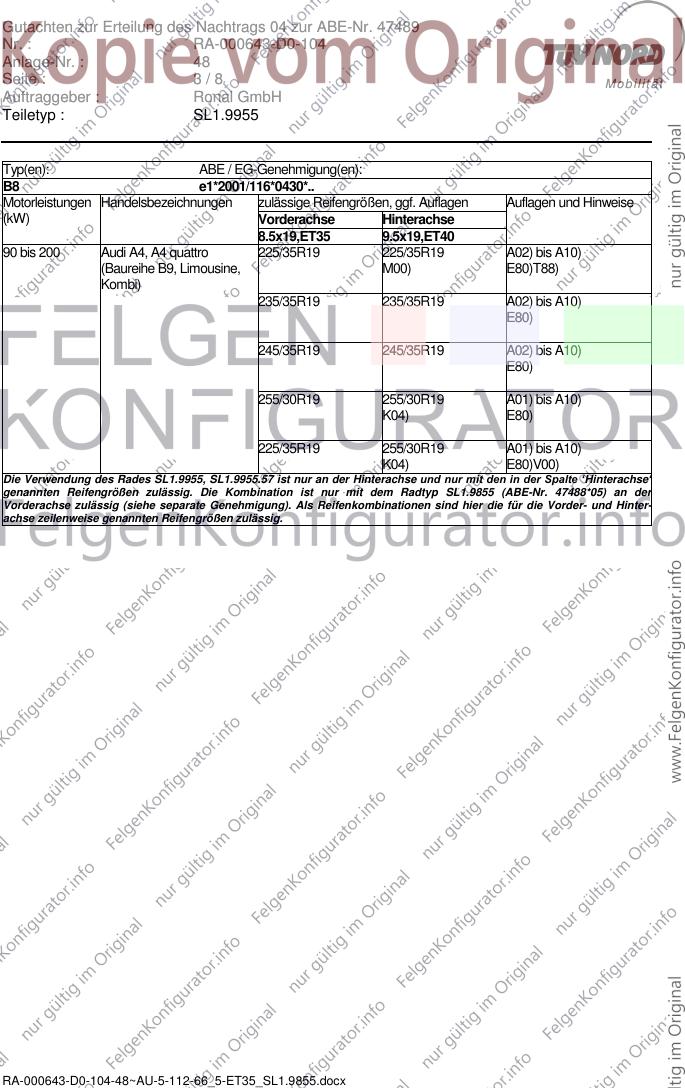

90 bis 200 Audi A4, A4 quattro 225/35R19 225/35R19 A02) bis A10)
(Baureihe B9, Limousine, M00) E80)T88)
Kombi)
235/35R19 235/35R19 A02) bis A10)
E80)

245/35R19 245/35R19 A02) bis A10)
E80)

255/30R19 255/30R19 A01) bis A10)
K04) E80)

225/35R19 255/30R19 A01) bis A10)
K04) E80)V00)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

Typ(en): ABE / EG-Genehmigung(en):
4G e1*2007/46*0436*..
4G1 e13*2007/46*1147*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET35 9.5x19,ET40

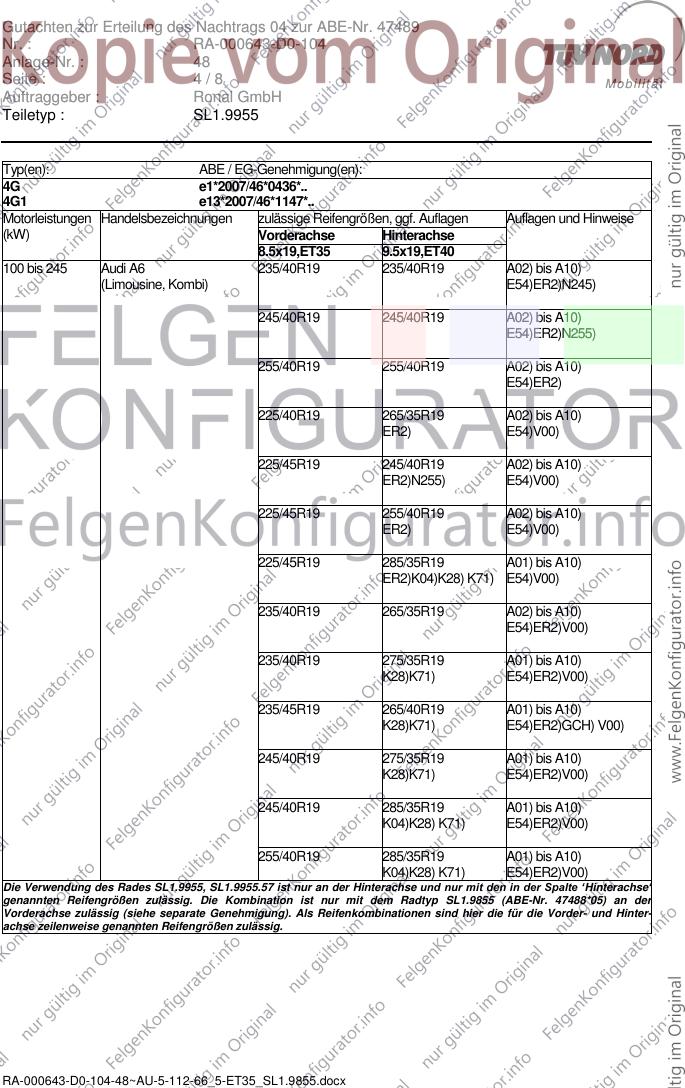

100 bis 245 Audi A6 235/40R19 235/40R19 A02) bis A10)
(Limousine, Kombi) E54)ER2)N245)

245/40R19 245/40R19 A02) bis A10)
E54)ER2)N255)

255/40R19 255/40R19 A02) bis A10)
E54)ER2)

225/40R19 265/35R19 A02) bis A10)
ER2) E54)V00)

225/45R19 245/40R19 A02) bis A10)
ER2)N255) E54)V00)

225/45R19 255/40R19 A02) bis A10)
ER2) E54)V00)

225/45R19 285/35R19 A01) bis A10)
ER2)K04)K28) K71) E54)V00)

235/40R19 265/35R19 A02) bis A10)
E54)ER2)V00)

235/40R19 275/35R19 A01) bis A10)
K28)K71) E54)ER2)V00)

235/45R19 265/40R19 A01) bis A10)
K28)K71) E54)ER2)GCH) V00)

245/40R19 275/35R19 A01) bis A10)
K28)K71) E54)ER2)V00)

245/40R19 285/35R19 A01) bis A10)
K04)K28) K71) E54)ER2)V00)

255/40R19 285/35R19 A01) bis A10)
K04)K28) K71) E54)ER2)V00)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET35 9.5x19,ET40

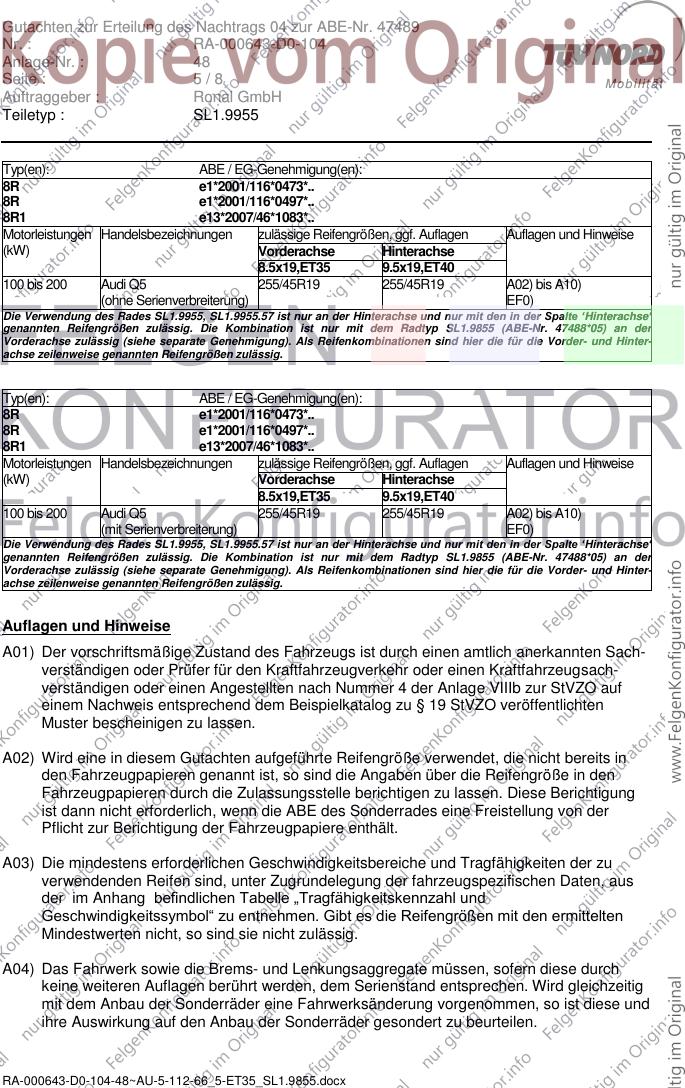

100 bis 200 Audi Q5 255/45R19 255/45R19 A02) bis A10)
(ohne Serienverbreiterung) EF0)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
8R e1*2001/116*0473*..
8R e1*2001/116*0497*..
8R1 e13*2007/46*1083*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x19,ET35 9.5x19,ET40
100 bis 200 Audi Q5 255/45R19 255/45R19 A02) bis A10)
(mit Serienverbreiterung) EF0)
Die Verwendung des Rades SL1.9955, SL1.9955.57 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL1.9855 (ABE-Nr. 47488*05) an der
Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinter-
achse zeilenweise genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

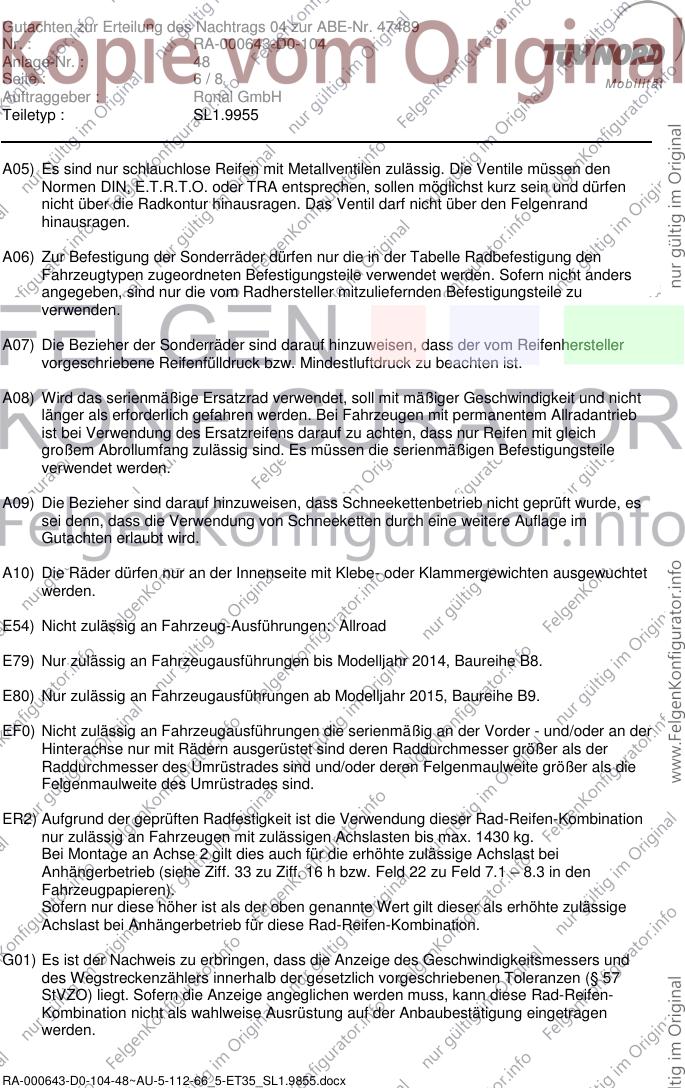

A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen. Das Ventil darf nicht über den Felgenrand
hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.

E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad

E79) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014, Baureihe B8.

E80) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015, Baureihe B9.

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.

ER2) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1430 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

GCH)Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R19,
265/30R21 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.

K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.

M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx

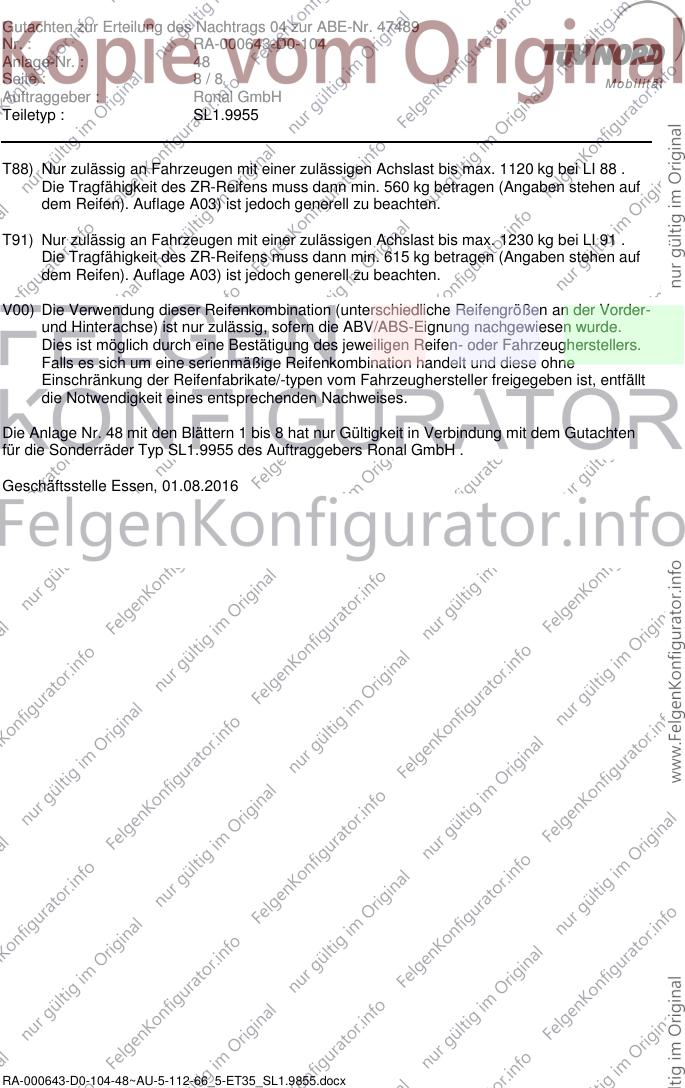

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 47489
Nr. : RA-000643-D0-104
Anlage-Nr. : 48
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL1.9955

T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 48 mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL1.9955 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 01.08.2016

RA-000643-D0-104-48~AU-5-112-66_5-ET35_SL1.9855.docx
