GUTACHTEN zur ABE Nr. 48048 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55031710 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx19H2 Typ RL 1009
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 5
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Racelight
Typ RL 1009
Radgröße 10Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
30.Y7 RL 1009.30.Y7 / Ø 75,0 x Ø 57,1 5/112/57,1 30 735 2100
Kennzeichnungen
KBA-Nummer 48048
Herstellerzeichen ATS
Radtyp und Ausführung RL 1009 (s.o.)
Radgröße 10Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen SM
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 30 Multipack:
272
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55031710 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48048 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55031710 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx19H2 Typ RL 1009
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 5
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi RS6 426 255/40R19 K1c K27 K2c K41 K44 K46 R35 A01 A02 A04
4F T00 A05 A08 A09
e1*2001/116*0276*.. 426 275/35R19 K1c K27 K2c K41 K43 K44 K46 A12 A18 A78
K56 T00 A99 Car J39
426 275/40R19 K1c K27 K2c K30 K41 K43 K44 Lim R21 S01
K46 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen zulässig,
die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48048 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55031710 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx19H2 Typ RL 1009
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 5

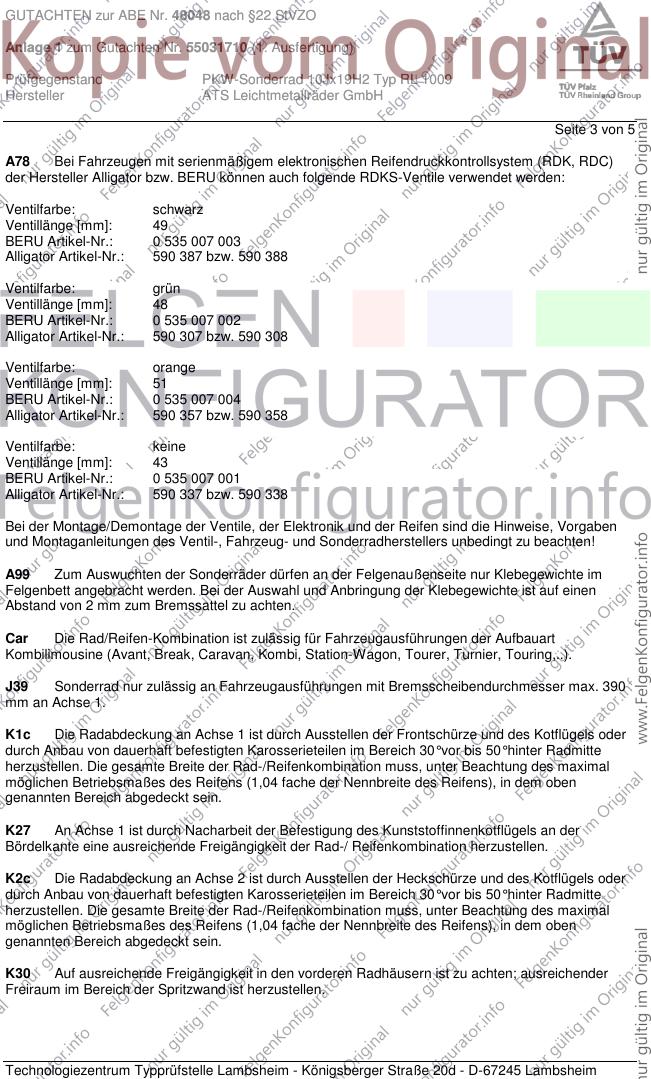

A78 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
J39 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 390
mm an Achse 1.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48048 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55031710 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx19H2 Typ RL 1009
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 5
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im März 2010 durchgeführt.
Die Verwendungsprüfung fand am 18.05.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48048 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55031710 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 10Jx19H2 Typ RL 1009
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 5

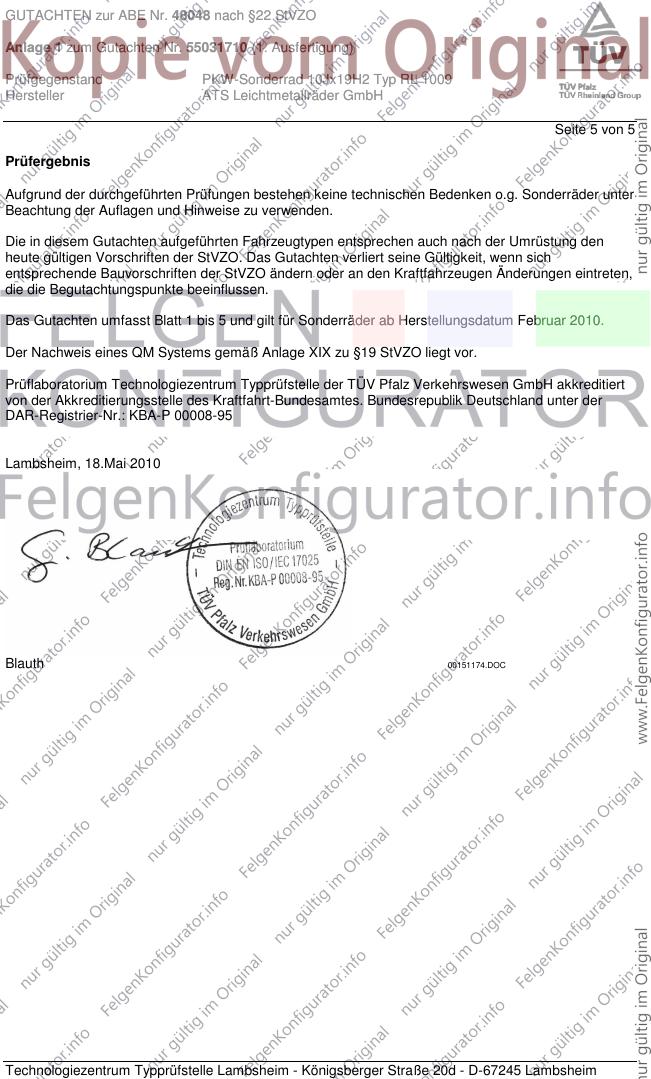

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 5 und gilt für Sonderräder ab Herstellungsdatum Februar 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 18.Mai 2010
Blauth 00151174.DOC
