Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OMUP8BP35B5 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 640 2098 09/09
71
OMUP8BP35B5 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 670 2000 09/09
71
OMUP8BP3557 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 640 2098 01/09
1
OMUP8BP3557 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 670 2000 01/09
1
OMUP8KA35B5 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 670 2000 09/09
71
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5
120 Nm für Typ : 4B; 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB
200 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 147 205/55R16 11A; 21P; 22H; 22M; 24J; Cabrio;
24M; 51G Frontantrieb;
215/55R16 93 11A; 21P; 22H; 22M; 10B; 11B; 11G; 11H;
24C; 24D; 54A 12A; 51A; 71K; 721;
225/50R16 92 11A; 21B; 22F; 22L; 24C; 725; 73C; 74A; 74P
24D
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*. 66 - 147 205/55R16 11A; 21B; 22L; 22Q; 24J; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24M; 51G Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 215/55R16 93 11A; 21B; 22L; 22Q; 24C; 10B; 11B; 11G; 11H;
24M 12A; 51A; 573; 71K;
225/50R16 92 11A; 21B; 22L; 22Q; 24C; 721; 725; 73C; 74A;
24D; 57T 74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 2 von 11
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 55 - 121 225/45R16-89 nicht für TDI V6; 11A; Kombi; Limousine;
e1*98/14*0013*.. 22B; 24J; 24M; 5EM Frontantrieb;
55 - 142 205/55R16 11A; 21B; 22B; 24J; 51G 10B; 11B; 11G; 11H;
225/50R16-92 11A; 21B; 22B; 22F; 24J; 12A; 51A; 71K; 721;
24M; 57T 725; 73C; 74A; 74P
110 - 142 225/45R16 11A; 22B; 24J; 24M; 631
B5 e1*93/81*0013*.., 81 - 92 225/45R16-89 11A; 24J; 24M Kombi; Limousine;
e1*98/14*0013*.. 81 - 142 205/55R16 11A; 21B; 24J; 51G Allradantrieb;
225/50R16-92 11A; 21B; 22B; 24J; 24M 10B; 11B; 11G; 11H;
110 - 142 225/45R16 11A; 24J; 24M; 631 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 162 205/55R16 12N; 51G Reifen mit
e1*98/14*0177*..
96 - 188 205/55R16 12N; 51G; 52J Schneeketten;
Cabrio;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74A;
74P; 76U; AFF
8H e1*2001/116*0177*.., 96 - 162 205/55R16 51G Cabrio;
e1*98/14*0177*..
96 - 188 205/55R16 51G; 52J 10B; 11B; 11G; 11H;
215/55R16 11A; 21B; 22F; 51G 12A; 51A; 573; 71K;
225/50R16 92 11A; 21B; 22F; 24J; 24M 721; 725; 729; 73C;
74A; 74P; 76U; AFF
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.., 74 - 162 205/55R16 12N; 51G Reifen mit
e1*98/14*0151*..
Schneeketten; nur
bis
e1*2001/116*0151*09;
Kombi; Limousine;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74A;
74P; 76U
8E e1*2001/116*0151*.., 74 - 162 205/55R16 51G nur bis
e1*98/14*0151*..
215/55R16 11A; 21B; 22F; 24J; 51G e1*2001/116*0151*09;
225/50R16 92 11A; 21B; 22F; 24J; 24M Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 75 - 120 205/55R16 12N; 51G Reifen mit
75 - 188 205/55R16 91 12N; 51J Schneeketten; ab
M+S
e1*2001/116*0151*10;
Kombi; Limousine;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74A;
74P; 76U; AFF
8E e1*2001/116*0151*.. 75 - 120 205/55R16 51G ab
75 - 188 205/55R16 91 51J e1*2001/116*0151*10;
M+S
215/55R16 11A; 21B; 22F; 24J; 51G Kombi; Limousine;
225/50R16 92 11A; 21B; 22F; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P; 76U; AFF
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 85 - 162 205/55R16 51G ab e1*98/14*0051*17;
e1*98/14*0051*..
215/55R16 93 11A; 22B; 24J; 24M Serienbereifung
225/50R16 92 11A; 21B; 22B; 24J; 24M ohne 215/55R16;
breite Achsen;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; AF5; AF8
4B e1*2001/116*0051*.., 110 - 184 205/55R16 51G nicht Allroad;
e1*98/14*0051*..
215/55R16 11A; 24J; 51G nicht für
225/50R16 92 11A; 21B; 24J; 24M gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung mit
215/55R16; schmale
Achsen;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; AF6; AF8
4B e1*2001/116*0051*.., 85 - 184 205/55R16 12N; 51G Reifen mit
e1*98/14*0051*..
Schneeketten; nicht
Allroad; nicht für
gepanzerte Fz; ab
e1*98/14*0051*17;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74P;
AF8
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 85 - 162 205/55R16 51G ab e1*98/14*0051*17;
e1*98/14*0051*..
215/55R16 11A; 24J; 51G Serienbereifung mit
225/50R16 92 11A; 21B; 22B; 24J; 24M 215/55R16; schmale
Achsen;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; AF6; AF8
4B e1*2001/116*0051*.., 110 - 184 205/55R16 51G nicht Allroad;
e1*98/14*0051*..
215/55R16 93 11A; 24J; 24M nicht für
225/50R16 92 11A; 21B; 22B; 24J; 24M gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung
ohne 215/55R16;
breite Achsen;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; AF5; AF8
4B e1*96/27*0051*.., 110 - 142 205/55R16 51G nicht Allroad;
e1*98/14*0051*.. 215/55R16 11A; 21B; 22F; 24J; 51G nicht für
225/50R16-92 11A; 21B; 22F; 24D; 24J gepanzerte Fz; nur
bis
e1*98/14*0051*16;
Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
4B e1*96/27*0051*.., 81 - 142 205/55R16 51G nur bis
e1*98/14*0051*.. 215/55R16 11A; 24J; 24M; 51G e1*98/14*0051*16;
225/50R16-92 11A; 21B; 22B; 24J; 24M; Limousine;
57T Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
4B e1*96/27*0051*.., 81 - 142 205/55R16 51G nur bis
e1*98/14*0051*.. 215/55R16 11A; 21B; 22F; 24J; 51G e1*98/14*0051*16;
225/50R16-92 11A; 21B; 22F; 24J; 24M; Kombi; Frontantrieb;
57T 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*96/27*0051*.., 110 - 142 205/55R16 51G nicht Allroad;
e1*98/14*0051*.. 215/55R16 11A; 24J; 24M; 51G nicht für
225/50R16-92 11A; 21B; 24D; 24J gepanzerte Fz; nur
bis
e1*98/14*0051*16;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 205/60R16 nicht Allradantrieb; 51G Limousine u. Kombi;
e13*2007/46*1080*..
4F1 e13*2007/46*1080*.. 225/55R16 nicht Allradantrieb; 51G Front- u.
89 - 188 225/55R16 51G; 52J Allradantrieb;
Nicht Allroad
Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P; 75I; 76U
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 100 - 155 215/65R16 51G erhöhtes
8U1 e13*2007/46*1163*.. 225/60R16 98 Anzugsmoment 200
Nm;
235/60R16 100 ohne 10B; 11B; 11G; 11H;
Radhausverbreiterung; 12A; 51A; 71K; 721;
11A; 26B; 27B
235/60R16 100 Mit Radhausverbreiterung 725; 73C; 74A; 74P;
Serie; 11A; 26B; 27B 740; 76U
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.., 118 - 147 225/55R16 11A; 24J; 24M; 51G; 52J Cabrio; Coupe;
e1*2001/116*0374*..
10B; 11G; 11H; 12A;
51A; 71K; 721; 725;
73C; 74A; 74P; 76U;
76Z
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 6 von 11

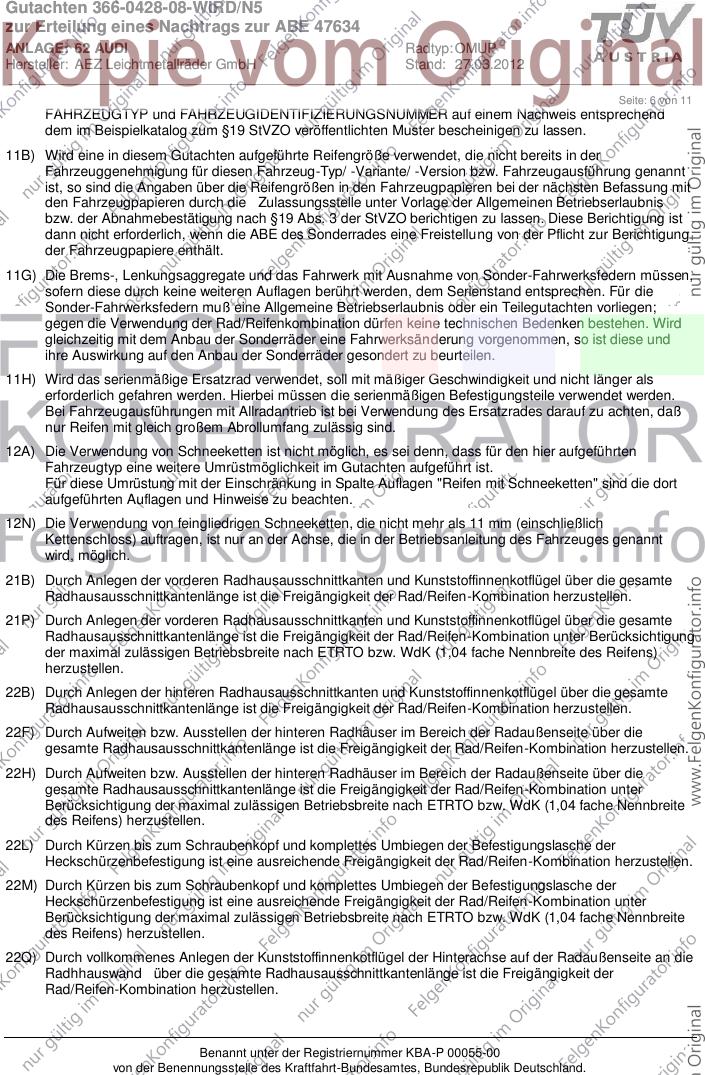

FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

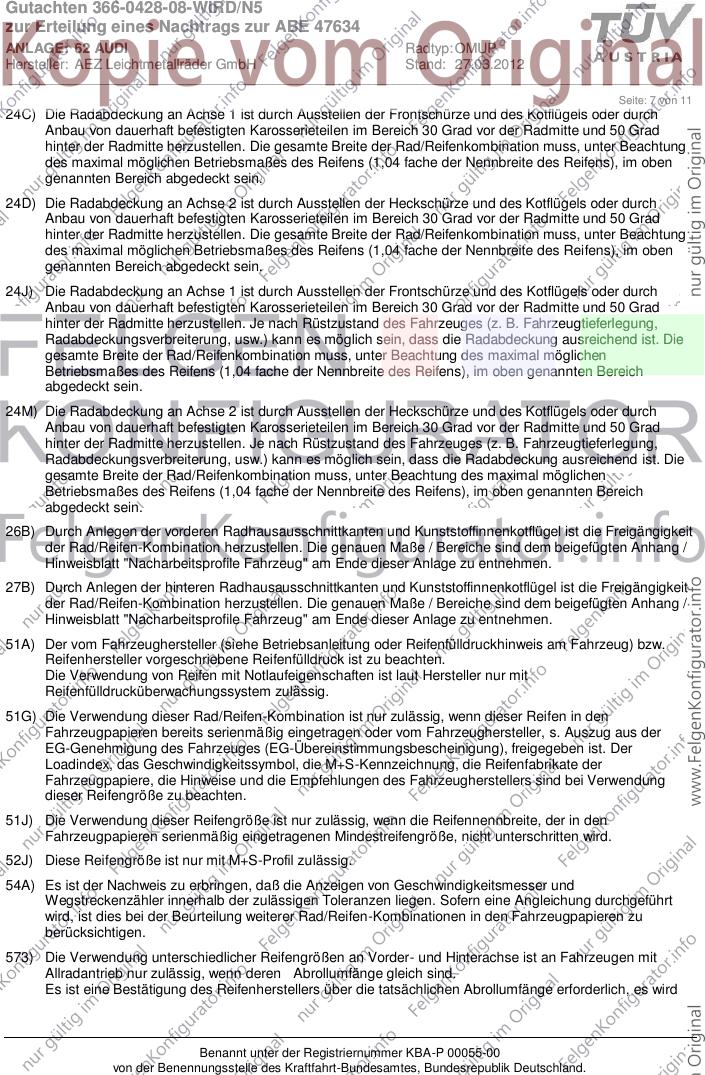

Seite: 7 von 11
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /

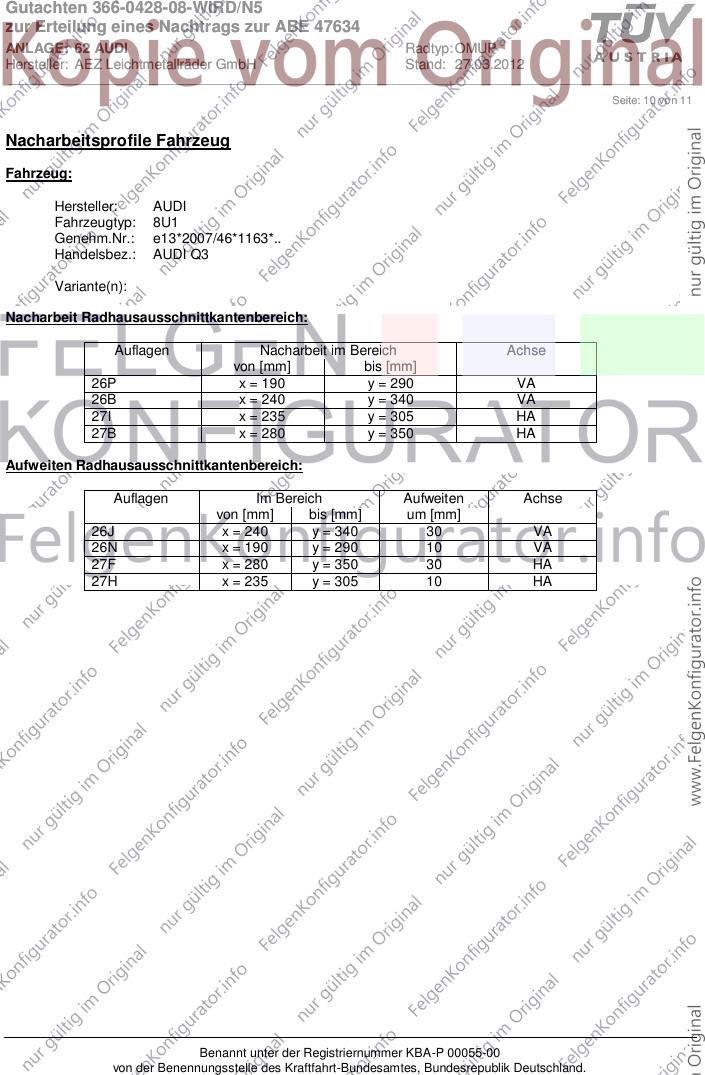

Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

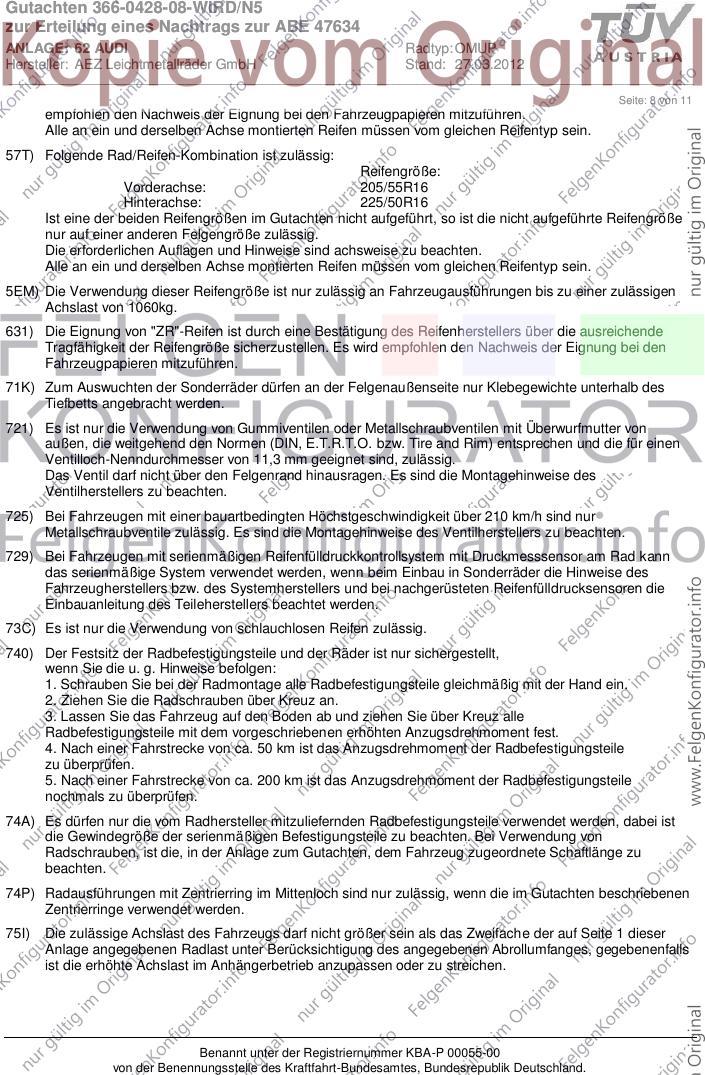

Seite: 8 von 11
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1060kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________

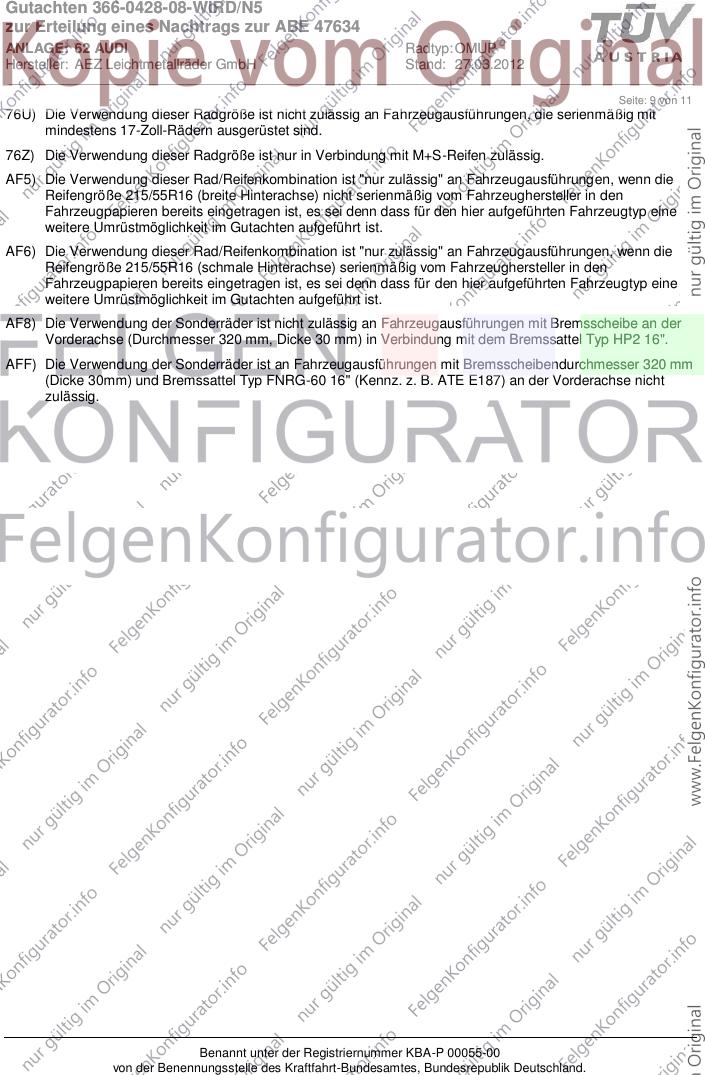

Seite: 9 von 11
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF8) Die Verwendung der Sonderräder ist nicht zulässig an Fahrzeugausführungen mit Bremsscheibe an der
Vorderachse (Durchmesser 320 mm, Dicke 30 mm) in Verbindung mit dem Bremssattel Typ HP2 16".
AFF) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm
(Dicke 30mm) und Bremssattel Typ FNRG-60 16" (Kennz. z. B. ATE E187) an der Vorderachse nicht
zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 10 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U1
Genehm.Nr.: e13*2007/46*1163*..
Handelsbez.: AUDI Q3
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 190 y = 290 VA
26B x = 240 y = 340 VA
27I x = 235 y = 305 HA
27B x = 280 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 240 y = 340 30 VA
26N x = 190 y = 290 10 VA
27F x = 280 y = 350 30 HA
27H x = 235 y = 305 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0428-08-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 47634
ANLAGE: 62 AUDI Radtyp: OMUP
Hersteller: AEZ Leichtmetallräder GmbH Stand: 27.03.2012
__________________________________________________________________________________________________________________
Seite: 11 von 11
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 190 y = 290 VA
26B x = 240 y = 340 VA
27I x = 235 y = 305 HA
27B x = 280 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 240 y = 340 30 VA
26N x = 190 y = 290 10 VA
27F x = 280 y = 350 30 HA
27H x = 235 y = 305 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
