Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

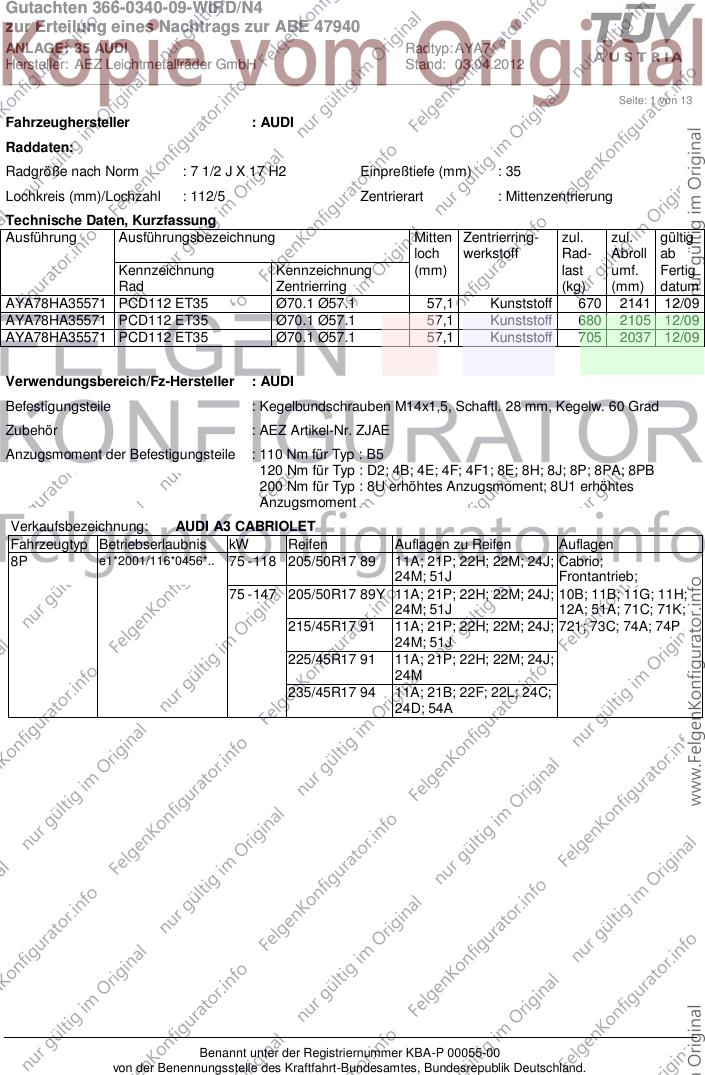

Seite: 1 von 13
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AYA78HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 670 2141 12/09
AYA78HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 680 2105 12/09
AYA78HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 705 2037 12/09
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5
120 Nm für Typ : D2; 4B; 4E; 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB
200 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 205/50R17 89 11A; 21P; 22H; 22M; 24J; Cabrio;
24M; 51J Frontantrieb;
75 - 147 205/50R17 89Y 11A; 21P; 22H; 22M; 24J; 10B; 11B; 11G; 11H;
24M; 51J 12A; 51A; 71C; 71K;
215/45R17 91 11A; 21P; 22H; 22M; 24J; 721; 73C; 74A; 74P
24M; 51J
225/45R17 91 11A; 21P; 22H; 22M; 24J;
24M
235/45R17 94 11A; 21B; 22F; 22L; 24C;
24D; 54A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

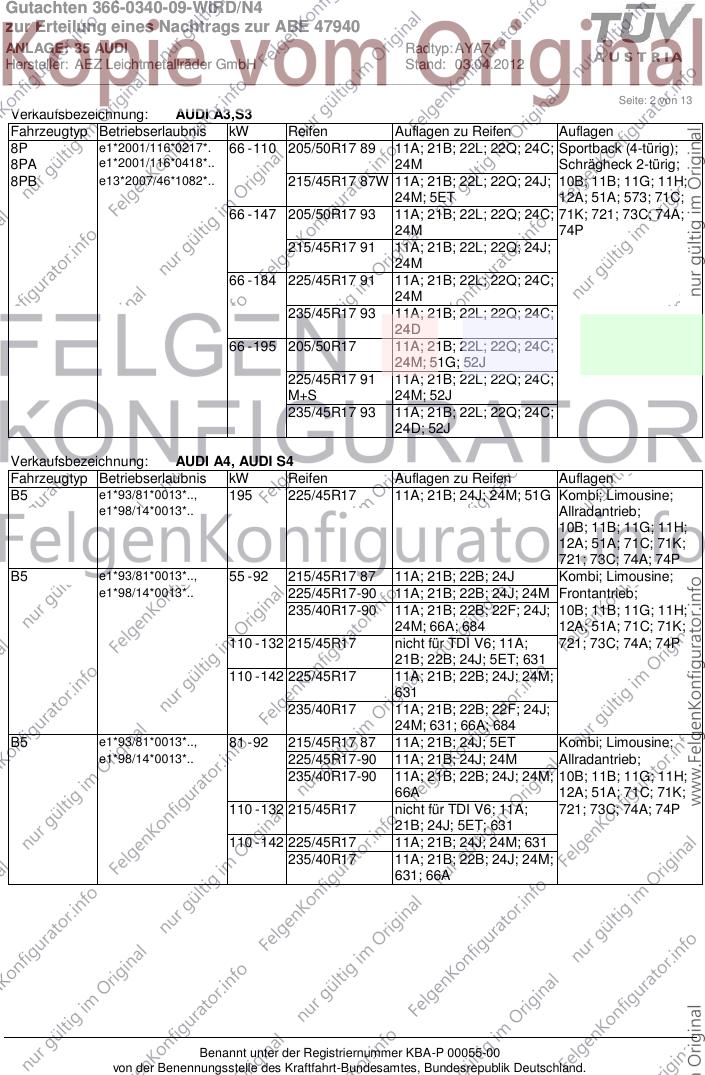

Seite: 2 von 13
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*. 66 - 110 205/50R17 89 11A; 21B; 22L; 22Q; 24C; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24M Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 215/45R17 87W 11A; 21B; 22L; 22Q; 24J; 10B; 11B; 11G; 11H;
24M; 5ET 12A; 51A; 573; 71C;
66 - 147 205/50R17 93 11A; 21B; 22L; 22Q; 24C; 71K; 721; 73C; 74A;
24M 74P
215/45R17 91 11A; 21B; 22L; 22Q; 24J;
24M
66 - 184 225/45R17 91 11A; 21B; 22L; 22Q; 24C;
24M
235/45R17 93 11A; 21B; 22L; 22Q; 24C;
24D
66 - 195 205/50R17 11A; 21B; 22L; 22Q; 24C;
24M; 51G; 52J
225/45R17 91 11A; 21B; 22L; 22Q; 24C;
M+S 24M; 52J
235/45R17 93 11A; 21B; 22L; 22Q; 24C;
24D; 52J
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 195 225/45R17 11A; 21B; 24J; 24M; 51G Kombi; Limousine;
e1*98/14*0013*.. Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P
B5 e1*93/81*0013*.., 55 - 92 215/45R17 87 11A; 21B; 22B; 24J Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 21B; 22B; 24J; 24M Frontantrieb;
235/40R17-90 11A; 21B; 22B; 22F; 24J; 10B; 11B; 11G; 11H;
24M; 66A; 684 12A; 51A; 71C; 71K;
110 - 132 215/45R17 nicht für TDI V6; 11A; 721; 73C; 74A; 74P
21B; 22B; 24J; 5ET; 631
110 - 142 225/45R17 11A; 21B; 22B; 24J; 24M;
631
235/40R17 11A; 21B; 22B; 22F; 24J;
24M; 631; 66A; 684
B5 e1*93/81*0013*.., 81 - 92 215/45R17 87 11A; 21B; 24J; 5ET Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 21B; 24J; 24M Allradantrieb;
235/40R17-90 11A; 21B; 22B; 24J; 24M; 10B; 11B; 11G; 11H;
66A 12A; 51A; 71C; 71K;
110 - 132 215/45R17 nicht für TDI V6; 11A; 721; 73C; 74A; 74P
21B; 24J; 5ET; 631
110 - 142 225/45R17 11A; 21B; 24J; 24M; 631
235/40R17 11A; 21B; 22B; 24J; 24M;
631; 66A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

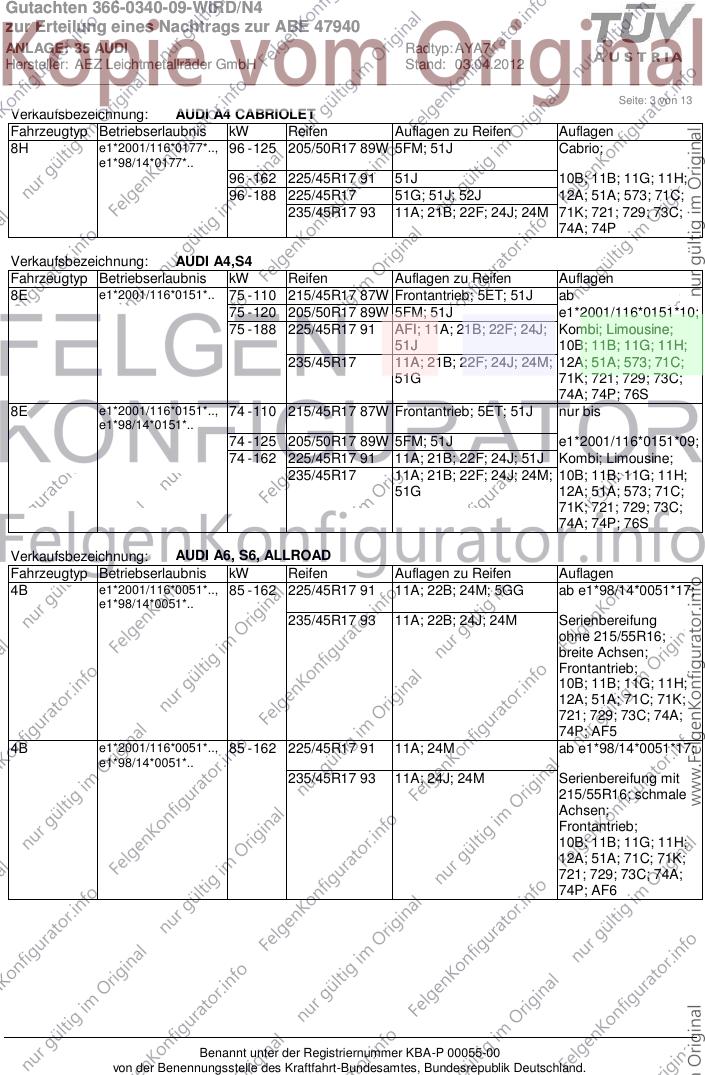

Seite: 3 von 13
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 125 205/50R17 89W 5FM; 51J Cabrio;
e1*98/14*0177*..
96 - 162 225/45R17 91 51J 10B; 11B; 11G; 11H;
96 - 188 225/45R17 51G; 51J; 52J 12A; 51A; 573; 71C;
235/45R17 93 11A; 21B; 22F; 24J; 24M 71K; 721; 729; 73C;
74A; 74P
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 75 - 110 215/45R17 87W Frontantrieb; 5ET; 51J ab
75 - 120 205/50R17 89W 5FM; 51J e1*2001/116*0151*10;
75 - 188 225/45R17 91 AFI; 11A; 21B; 22F; 24J; Kombi; Limousine;
51J 10B; 11B; 11G; 11H;
235/45R17 11A; 21B; 22F; 24J; 24M; 12A; 51A; 573; 71C;
51G 71K; 721; 729; 73C;
74A; 74P; 76S
8E e1*2001/116*0151*.., 74 - 110 215/45R17 87W Frontantrieb; 5ET; 51J nur bis
e1*98/14*0151*..
74 - 125 205/50R17 89W 5FM; 51J e1*2001/116*0151*09;
74 - 162 225/45R17 91 11A; 21B; 22F; 24J; 51J Kombi; Limousine;
235/45R17 11A; 21B; 22F; 24J; 24M; 10B; 11B; 11G; 11H;
51G 12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74A; 74P; 76S
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 11A; 22B; 24M; 5GG ab e1*98/14*0051*17;
e1*98/14*0051*..
235/45R17 93 11A; 22B; 24J; 24M Serienbereifung
ohne 215/55R16;
breite Achsen;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P; AF5
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 11A; 24M ab e1*98/14*0051*17;
e1*98/14*0051*..
235/45R17 93 11A; 24J; 24M Serienbereifung mit
215/55R16; schmale
Achsen;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P; AF6
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

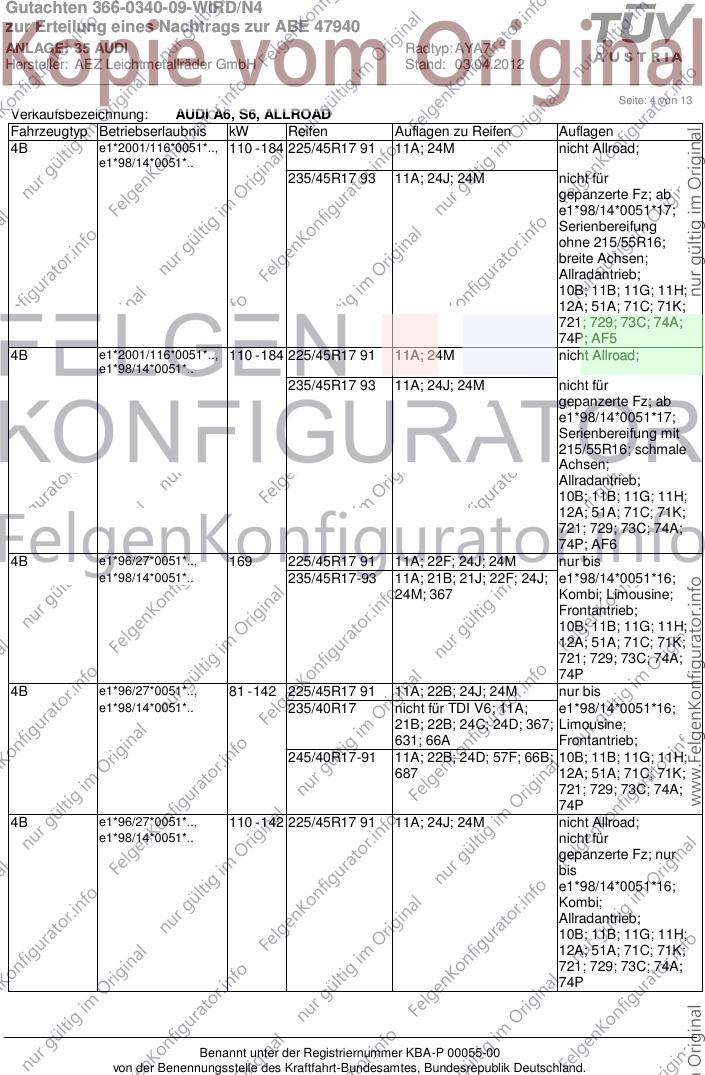

Seite: 4 von 13
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 11A; 24M nicht Allroad;
e1*98/14*0051*..
235/45R17 93 11A; 24J; 24M nicht für
gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung
ohne 215/55R16;
breite Achsen;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P; AF5
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 11A; 24M nicht Allroad;
e1*98/14*0051*..
235/45R17 93 11A; 24J; 24M nicht für
gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung mit
215/55R16; schmale
Achsen;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P; AF6
4B e1*96/27*0051*.., 169 225/45R17 91 11A; 22F; 24J; 24M nur bis
e1*98/14*0051*.. 235/45R17-93 11A; 21B; 21J; 22F; 24J; e1*98/14*0051*16;
24M; 367 Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P
4B e1*96/27*0051*.., 81 - 142 225/45R17 91 11A; 22B; 24J; 24M nur bis
e1*98/14*0051*.. 235/40R17 nicht für TDI V6; 11A; e1*98/14*0051*16;
21B; 22B; 24C; 24D; 367; Limousine;
631; 66A Frontantrieb;
245/40R17-91 11A; 22B; 24D; 57F; 66B; 10B; 11B; 11G; 11H;
687 12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P
4B e1*96/27*0051*.., 110 - 142 225/45R17 91 11A; 24J; 24M nicht Allroad;
e1*98/14*0051*.. nicht für
gepanzerte Fz; nur
bis
e1*98/14*0051*16;
Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

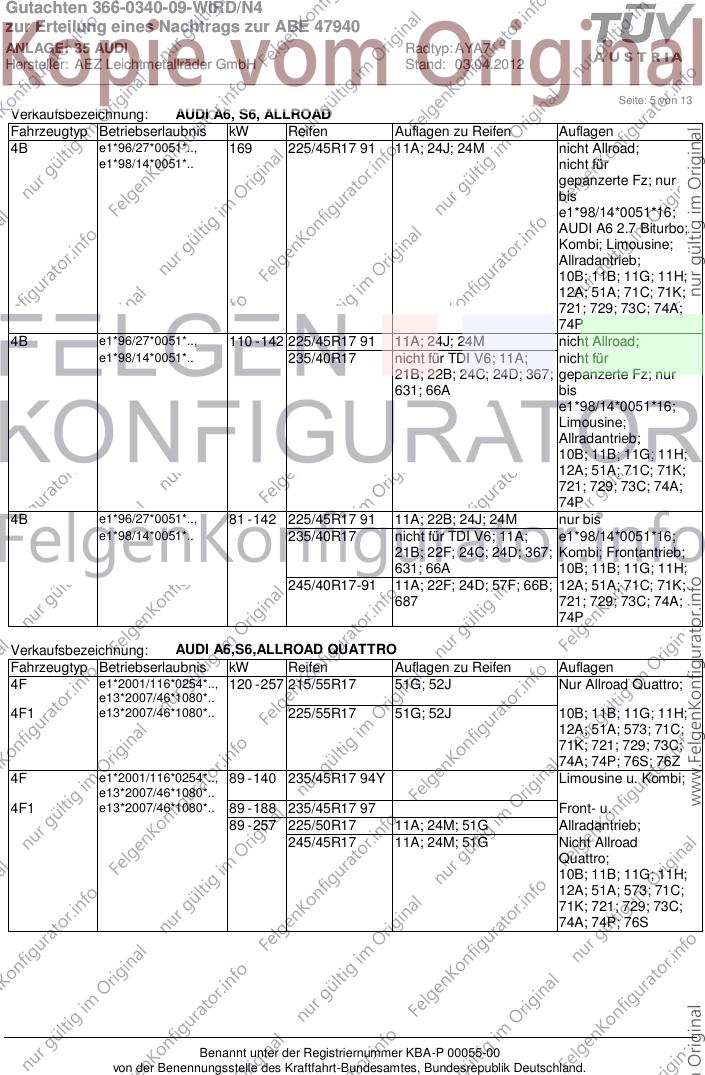

Seite: 5 von 13
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*96/27*0051*.., 169 225/45R17 91 11A; 24J; 24M nicht Allroad;
e1*98/14*0051*.. nicht für
gepanzerte Fz; nur
bis
e1*98/14*0051*16;
AUDI A6 2.7 Biturbo;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P
4B e1*96/27*0051*.., 110 - 142 225/45R17 91 11A; 24J; 24M nicht Allroad;
e1*98/14*0051*.. 235/40R17 nicht für TDI V6; 11A; nicht für
21B; 22B; 24C; 24D; 367; gepanzerte Fz; nur
631; 66A bis
e1*98/14*0051*16;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 729; 73C; 74A;
74P
4B e1*96/27*0051*.., 81 - 142 225/45R17 91 11A; 22B; 24J; 24M nur bis
e1*98/14*0051*.. 235/40R17 nicht für TDI V6; 11A; e1*98/14*0051*16;
21B; 22F; 24C; 24D; 367; Kombi; Frontantrieb;
631; 66A 10B; 11B; 11G; 11H;
245/40R17-91 11A; 22F; 24D; 57F; 66B; 12A; 51A; 71C; 71K;
687 721; 729; 73C; 74A;
74P
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 215/55R17 51G; 52J Nur Allroad Quattro;
e13*2007/46*1080*..
4F1 e13*2007/46*1080*.. 225/55R17 51G; 52J 10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74A; 74P; 76S; 76Z
4F e1*2001/116*0254*.., 89 - 140 235/45R17 94Y Limousine u. Kombi;
e13*2007/46*1080*..
4F1 e13*2007/46*1080*.. 89 - 188 235/45R17 97 Front- u.
89 - 257 225/50R17 11A; 24M; 51G Allradantrieb;
245/45R17 11A; 24M; 51G Nicht Allroad
Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74A; 74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

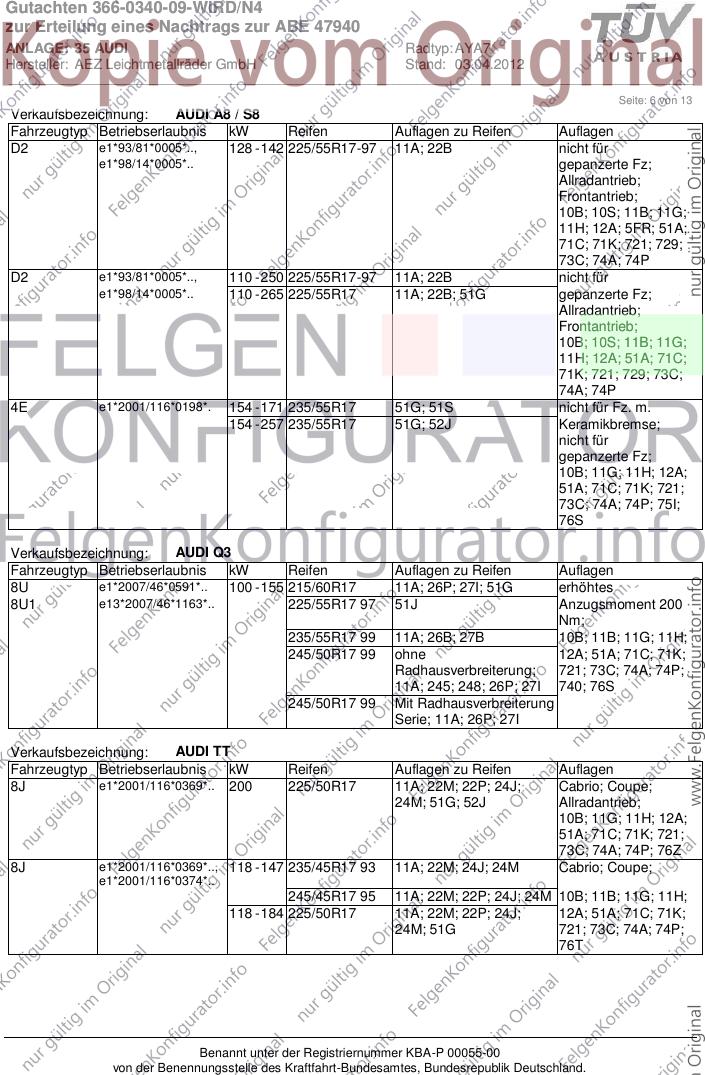

Seite: 6 von 13
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 128 - 142 225/55R17-97 11A; 22B nicht für
e1*98/14*0005*.. gepanzerte Fz;
Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 5FR; 51A;
71C; 71K; 721; 729;
73C; 74A; 74P
D2 e1*93/81*0005*.., 110 - 250 225/55R17-97 11A; 22B nicht für
e1*98/14*0005*.. 110 - 265 225/55R17 11A; 22B; 51G gepanzerte Fz;
Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 729; 73C;
74A; 74P
4E e1*2001/116*0198*. 154 - 171 235/55R17 51G; 51S nicht für Fz. m.
154 - 257 235/55R17 51G; 52J Keramikbremse;
nicht für
gepanzerte Fz;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
73C; 74A; 74P; 75I;
76S
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 100 - 155 215/60R17 11A; 26P; 27I; 51G erhöhtes
8U1 e13*2007/46*1163*.. 225/55R17 97 51J Anzugsmoment 200
Nm;
235/55R17 99 11A; 26B; 27B 10B; 11B; 11G; 11H;
245/50R17 99 ohne 12A; 51A; 71C; 71K;
Radhausverbreiterung; 721; 73C; 74A; 74P;
11A; 245; 248; 26P; 27I 740; 76S
245/50R17 99 Mit Radhausverbreiterung
Serie; 11A; 26P; 27I
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 200 225/50R17 11A; 22M; 22P; 24J; Cabrio; Coupe;
24M; 51G; 52J Allradantrieb;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
73C; 74A; 74P; 76Z
8J e1*2001/116*0369*.., 118 - 147 235/45R17 93 11A; 22M; 24J; 24M Cabrio; Coupe;
e1*2001/116*0374*..
245/45R17 95 11A; 22M; 22P; 24J; 24M 10B; 11B; 11G; 11H;
118 - 184 225/50R17 11A; 22M; 22P; 24J; 12A; 51A; 71C; 71K;
24M; 51G 721; 73C; 74A; 74P;
76T
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

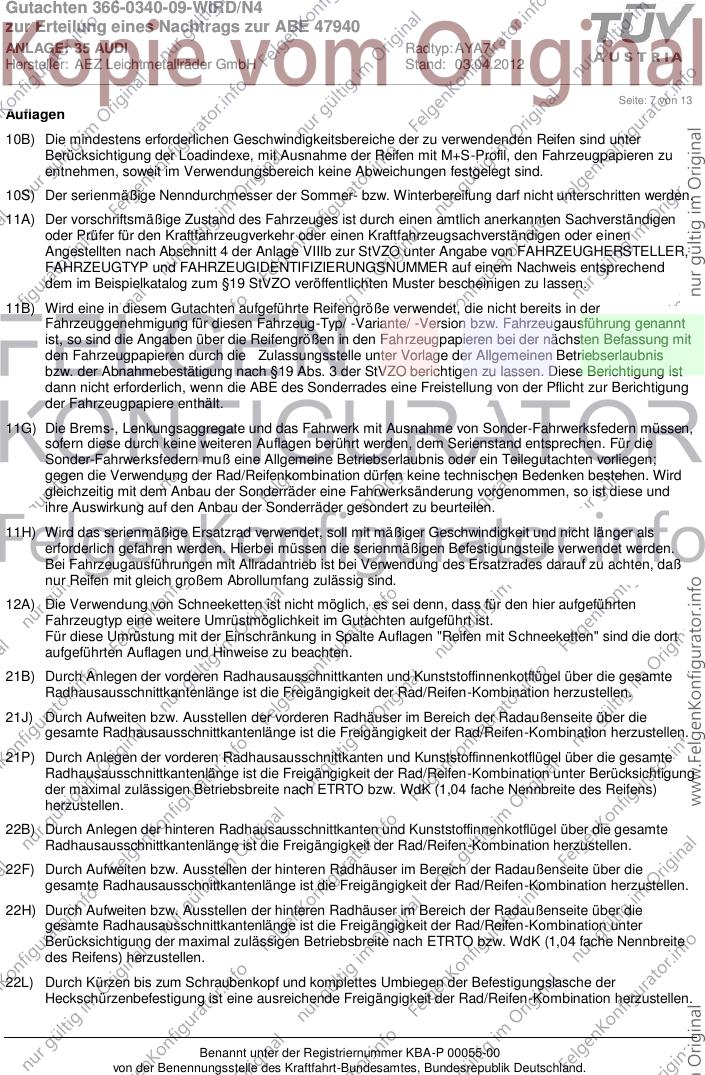

Seite: 7 von 13
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

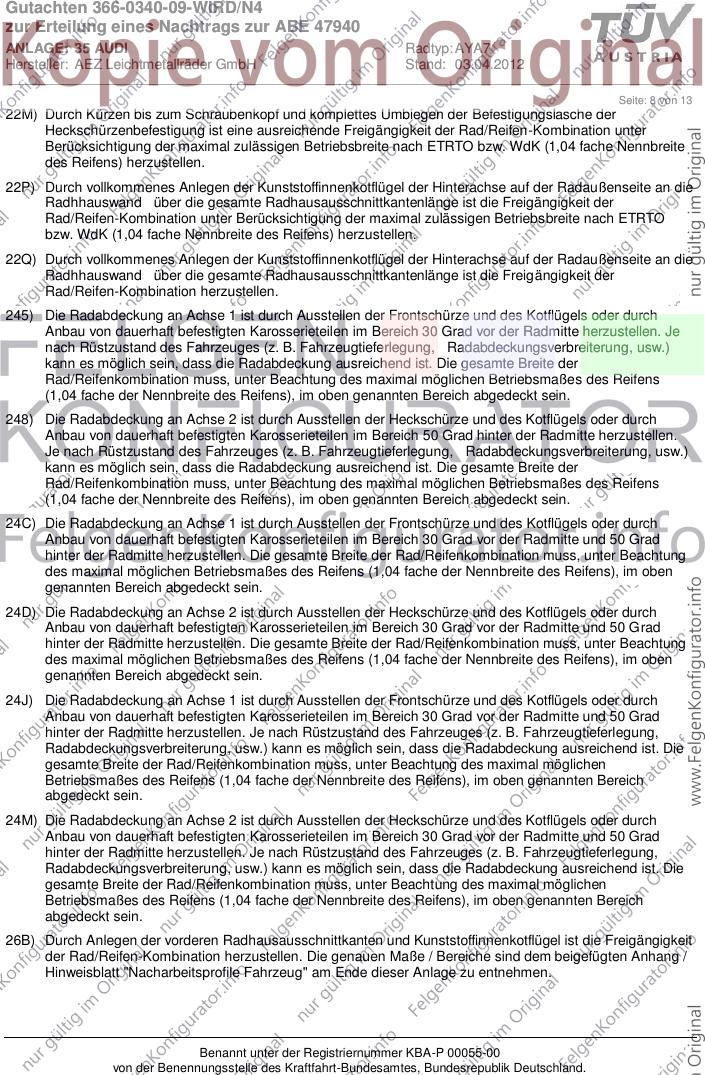

Seite: 8 von 13
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

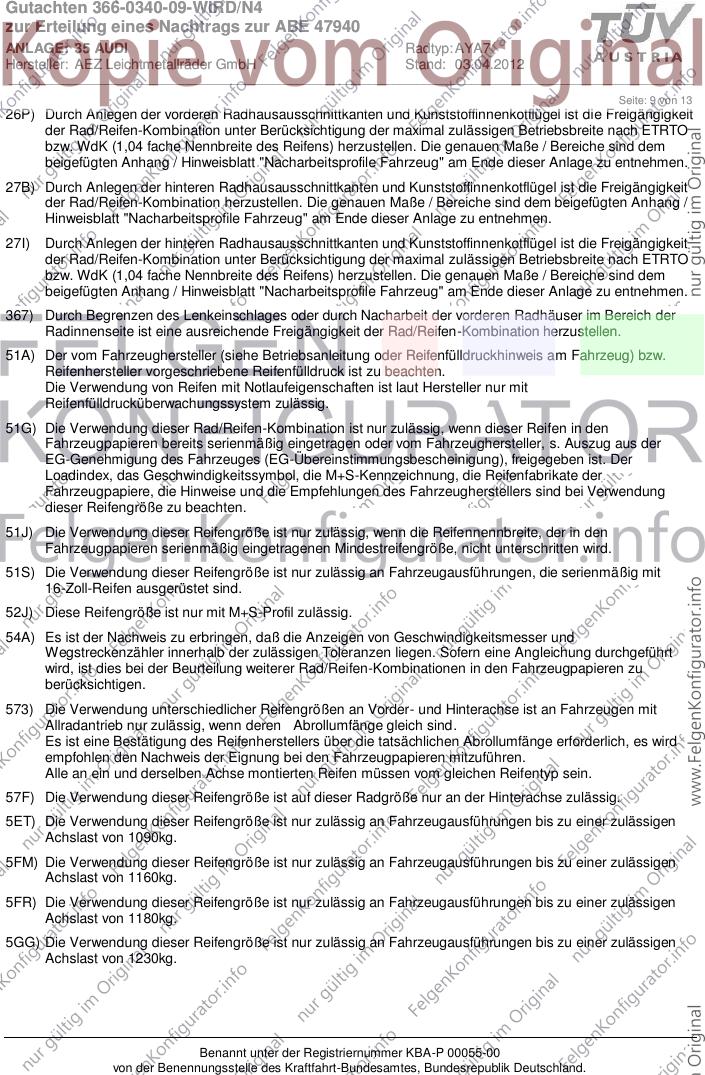

Seite: 9 von 13
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
51S) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen, die serienmäßig mit
16-Zoll-Reifen ausgerüstet sind.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5FR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1180kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

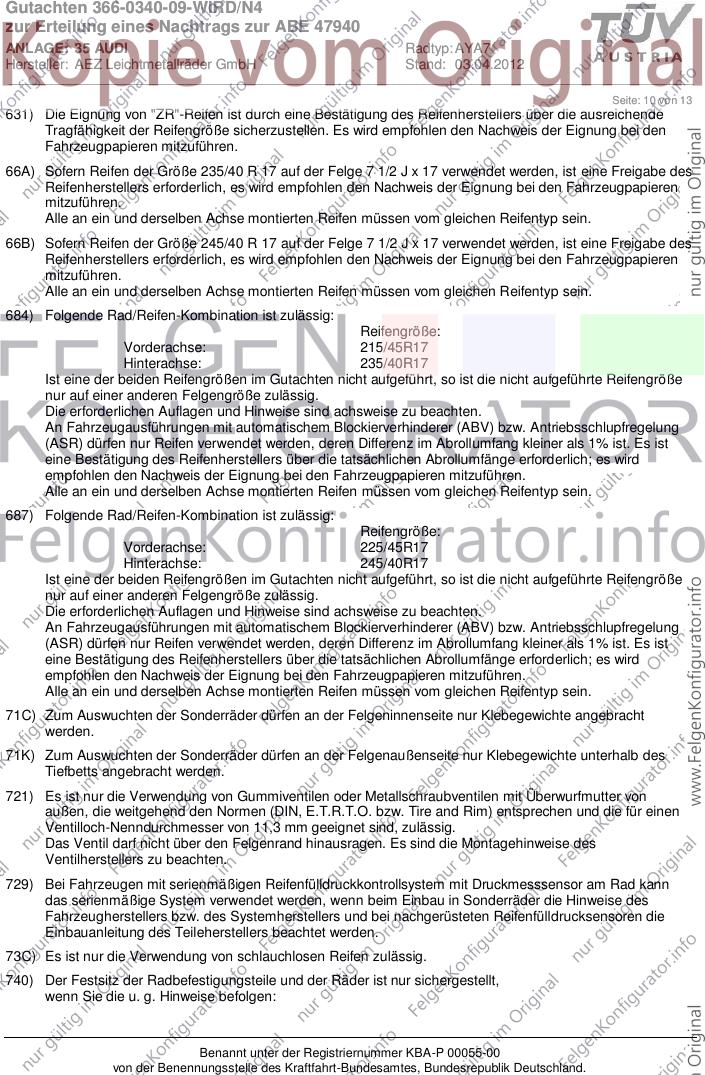

Seite: 10 von 13
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
66A) Sofern Reifen der Größe 235/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
66B) Sofern Reifen der Größe 245/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

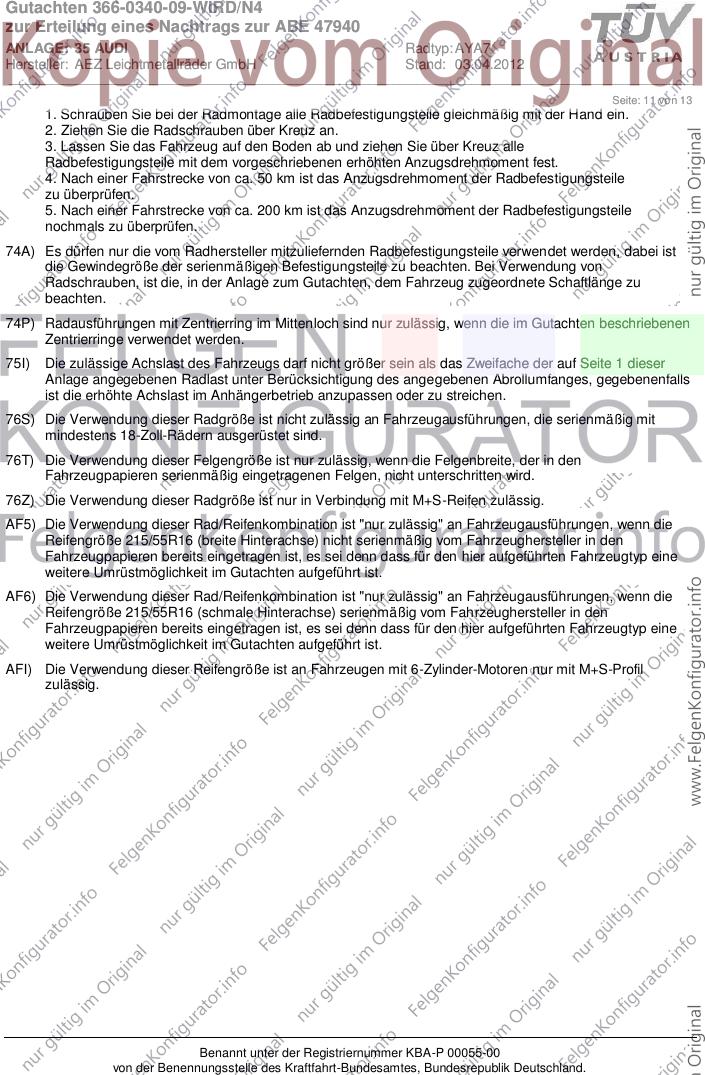

Seite: 11 von 13
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AFI) Die Verwendung dieser Reifengröße ist an Fahrzeugen mit 6-Zylinder-Motoren nur mit M+S-Profil
zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________

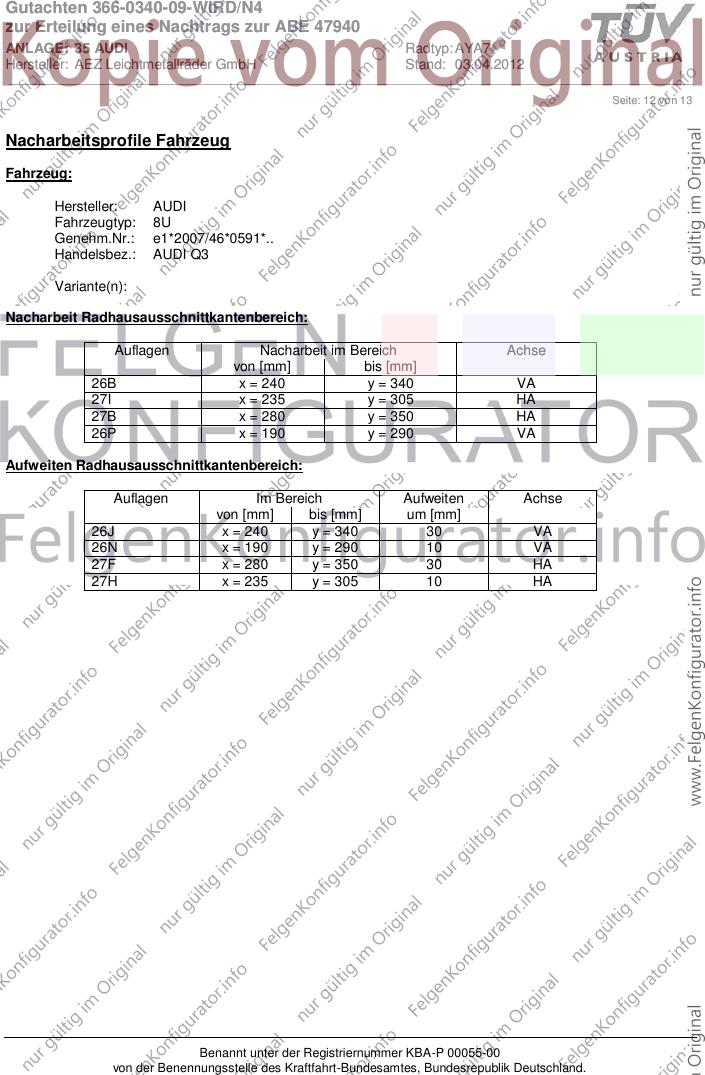

Seite: 12 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 340 VA
27I x = 235 y = 305 HA
27B x = 280 y = 350 HA
26P x = 190 y = 290 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 240 y = 340 30 VA
26N x = 190 y = 290 10 VA
27F x = 280 y = 350 30 HA
27H x = 235 y = 305 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N4
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 35 AUDI Radtyp: AYA7
Hersteller: AEZ Leichtmetallräder GmbH Stand: 03.04.2012
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U1
Genehm.Nr.: e13*2007/46*1163*..
Handelsbez.: AUDI Q3
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 190 y = 290 VA
26B x = 240 y = 340 VA
27I x = 235 y = 305 HA
27B x = 280 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 240 y = 340 30 VA
26N x = 190 y = 290 10 VA
27F x = 280 y = 350 30 HA
27H x = 235 y = 305 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
