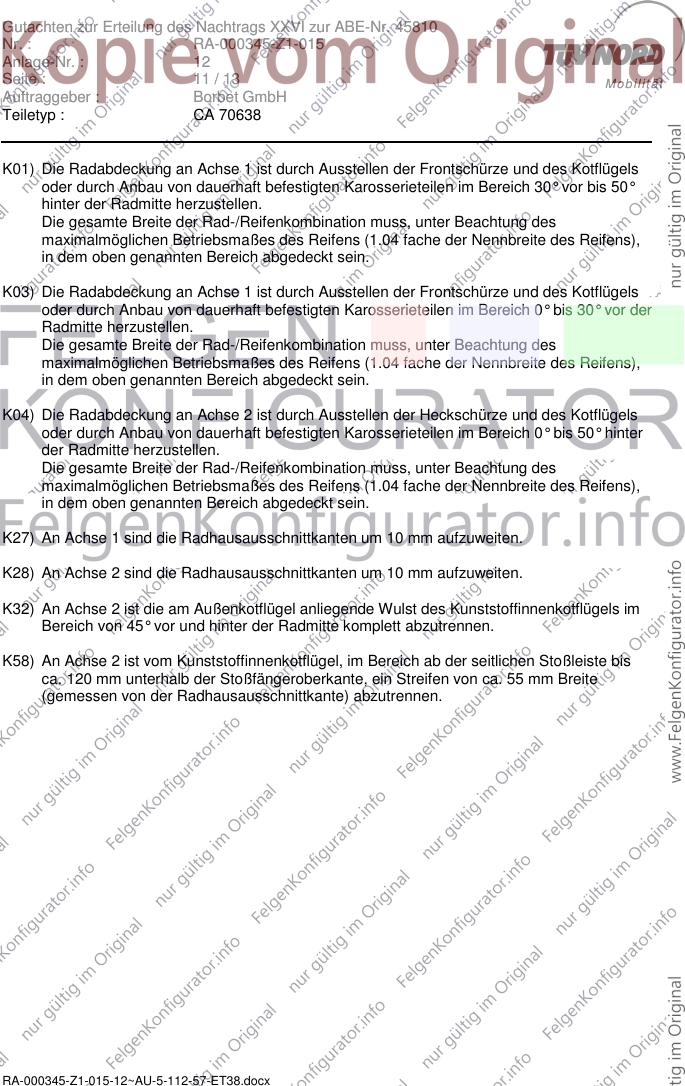

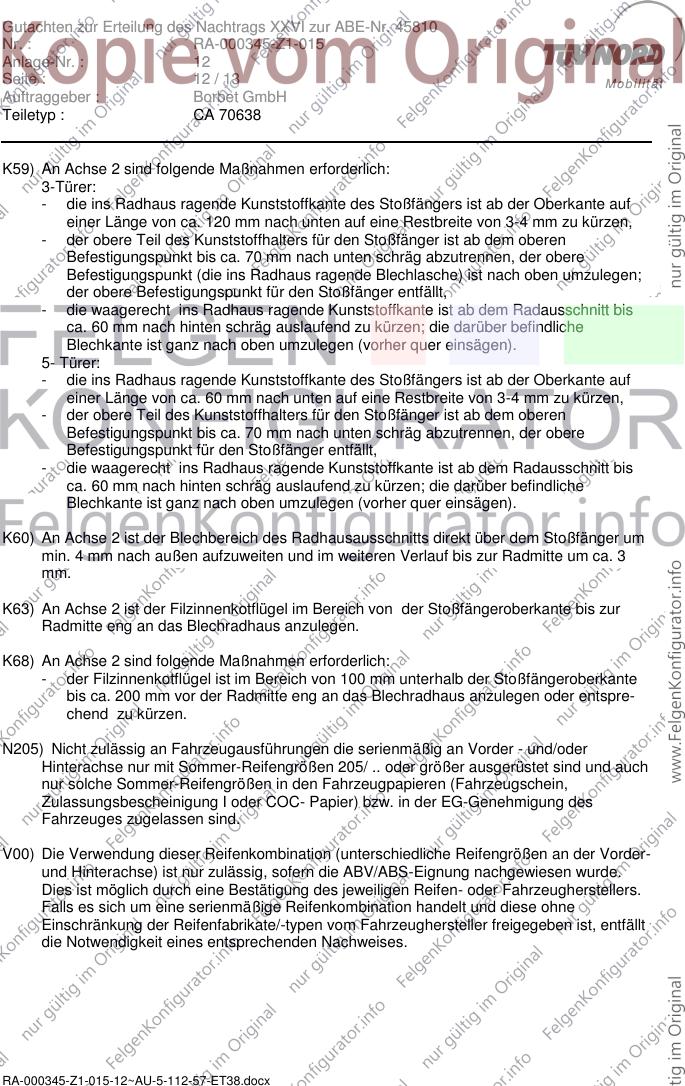

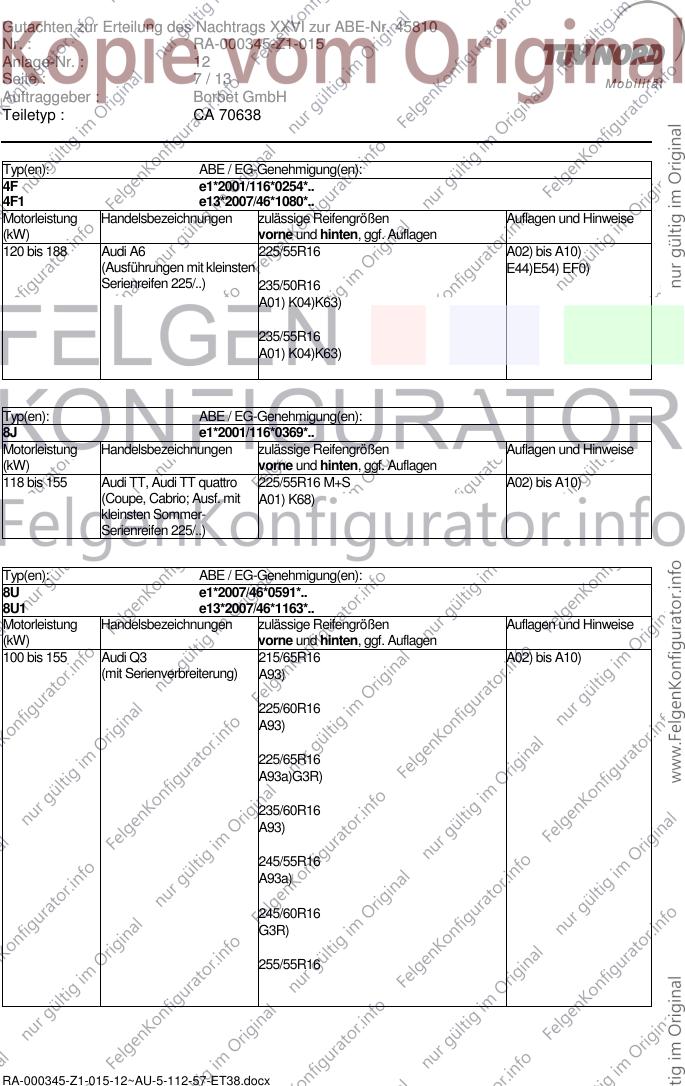

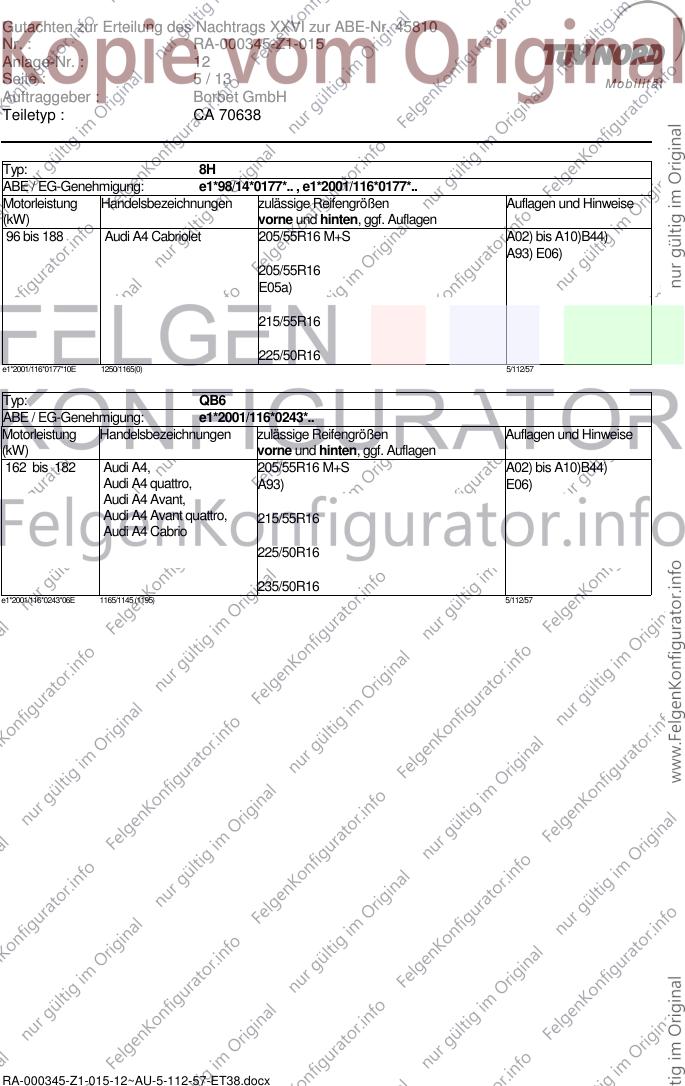

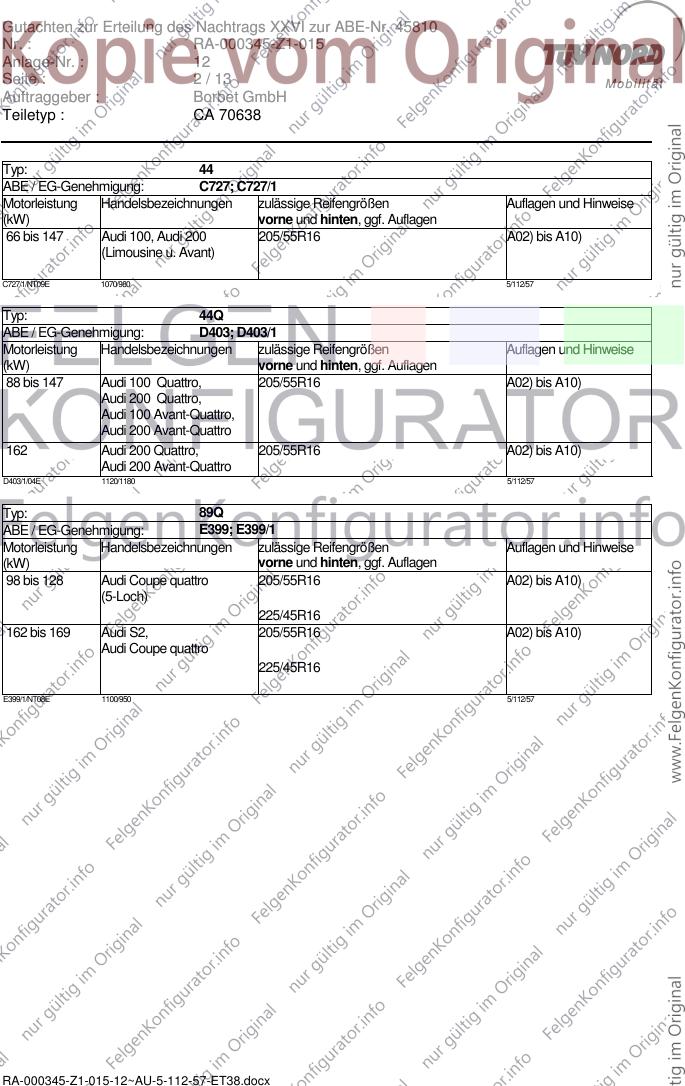

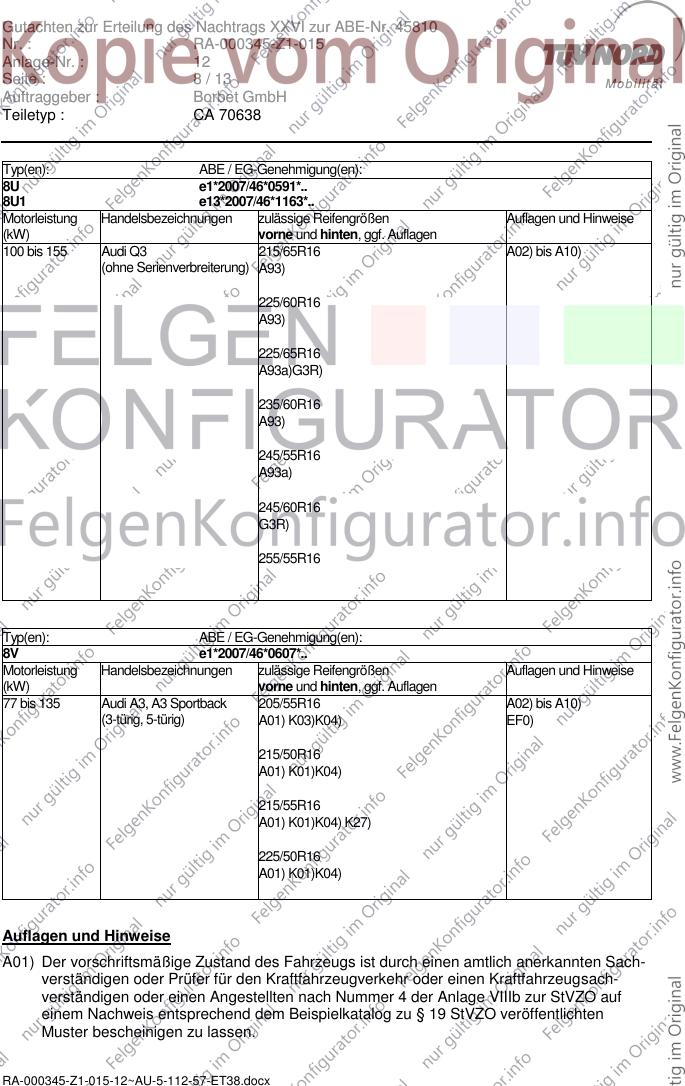

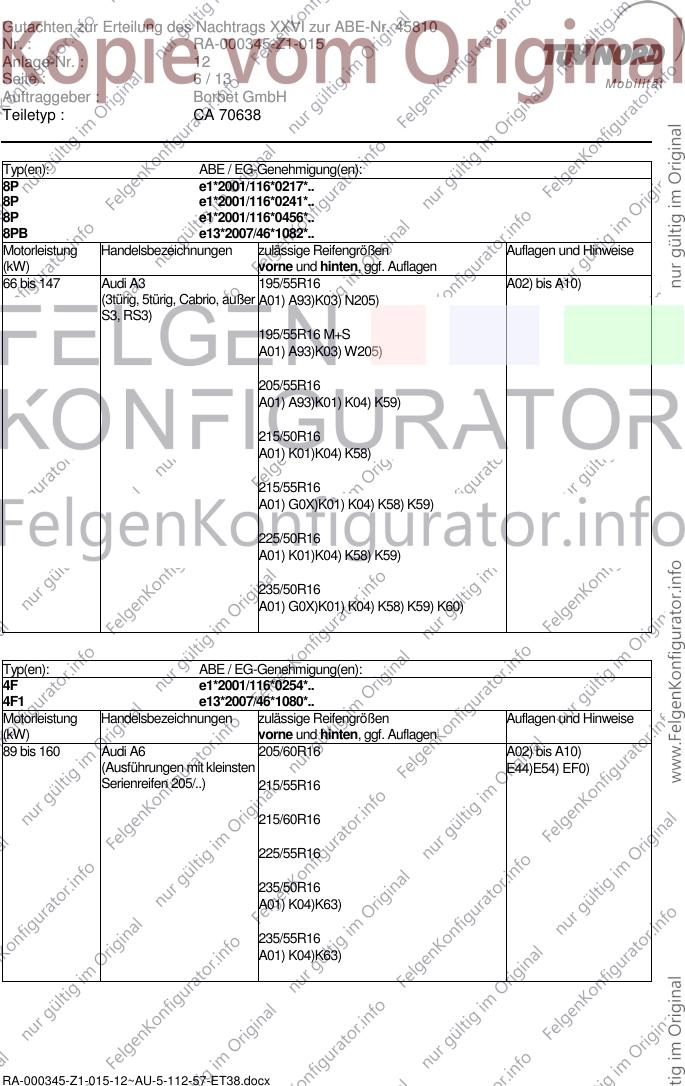

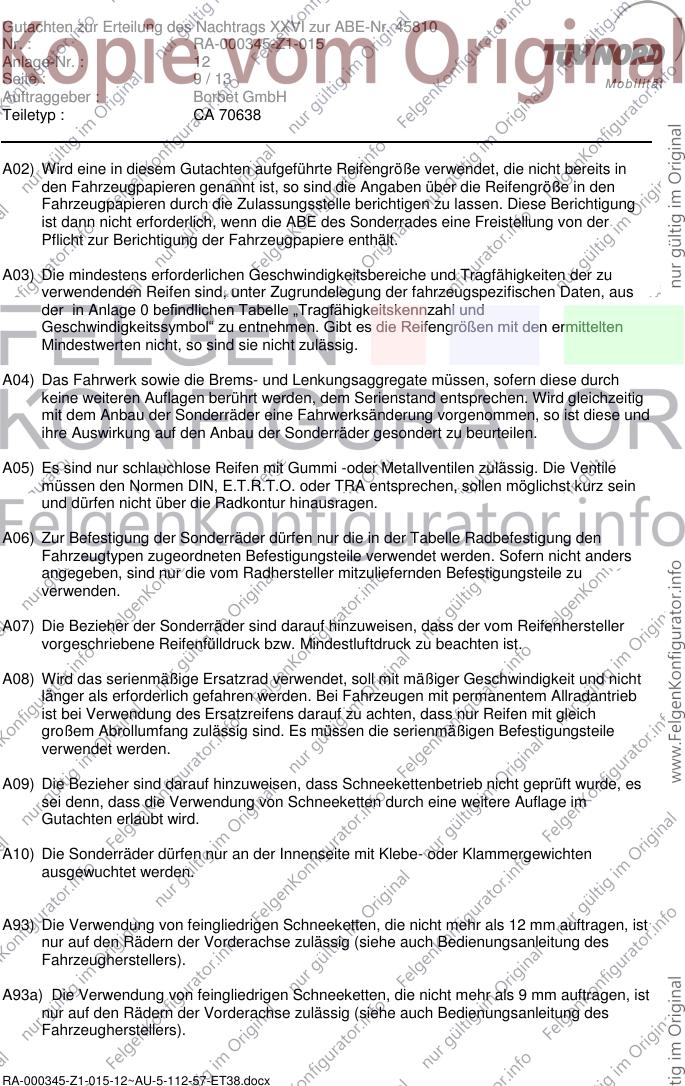

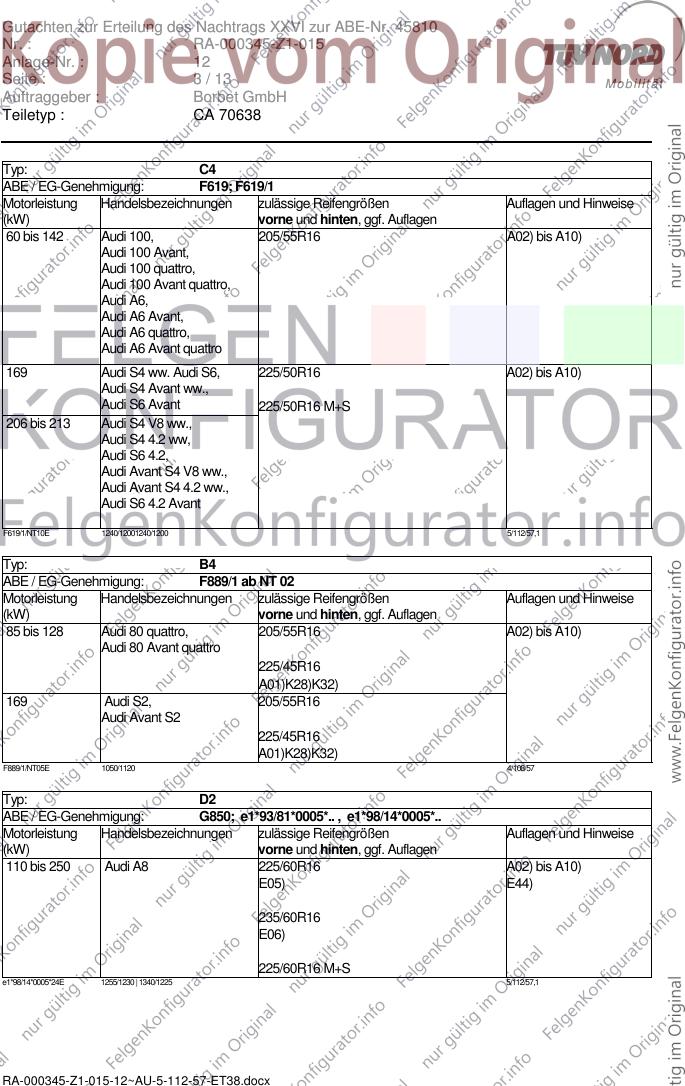

Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 70638
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 112
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 38 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø57,1
geprüfte Radlast: 720 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
44, 44Q, 4B, 4F, 4F1, 89Q, 8E, Radschraube, Kegel 60°, Gewinde 120 Nm
8H, 8J, 8P, 8PB, 8V, B4, B5, M14x1,5, Schaftlänge 28,5 mm
C4, D2, QB6
8U, 8U1 Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: 44
ABE / EG-Genehmigung: C727; C727/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Audi 100, Audi 200 205/55R16 A02) bis A10)
(Limousine u. Avant)
C727/1/NT09E 1070/980 5/112/57
Typ: 44Q
ABE / EG-Genehmigung: D403; D403/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 147 Audi 100 Quattro, 205/55R16 A02) bis A10)
Audi 200 Quattro,
Audi 100 Avant-Quattro,
Audi 200 Avant-Quattro
162 Audi 200 Quattro, 205/55R16 A02) bis A10)
Audi 200 Avant-Quattro
D403/1/04E 1120/1180 5/112/57
Typ: 89Q
ABE / EG-Genehmigung: E399; E399/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
98 bis 128 Audi Coupe quattro 205/55R16 A02) bis A10)
(5-Loch)
225/45R16
162 bis 169 Audi S2, 205/55R16 A02) bis A10)
Audi Coupe quattro
225/45R16
E399/1/NT08E 1100/950 5/112/57
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: C4
ABE / EG-Genehmigung: F619; F619/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Audi 100, 205/55R16 A02) bis A10)
Audi 100 Avant,
Audi 100 quattro,
Audi 100 Avant quattro,
Audi A6,
Audi A6 Avant,
Audi A6 quattro,
Audi A6 Avant quattro
169 Audi S4 ww. Audi S6, 225/50R16 A02) bis A10)
Audi S4 Avant ww.,
Audi S6 Avant 225/50R16 M+S
206 bis 213 Audi S4 V8 ww.,
Audi S4 4.2 ww,
Audi S6 4.2,
Audi Avant S4 V8 ww.,
Audi Avant S4 4.2 ww.,
Audi S6 4.2 Avant
F619/1/NT10E 1240/12001240/1200 5/112/57,1
Typ: B4
ABE / EG-Genehmigung: F889/1 ab NT 02
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 128 Audi 80 quattro, 205/55R16 A02) bis A10)
Audi 80 Avant quattro
225/45R16
A01)K28)K32)
169 Audi S2, 205/55R16
Audi Avant S2
225/45R16
A01)K28)K32)
F889/1/NT05E 1050/1120 4/108/57
Typ: D2
ABE / EG-Genehmigung: G850; e1*93/81*0005*.. , e1*98/14*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 250 Audi A8 225/60R16 A02) bis A10)
E05) E44)
235/60R16
E06)
225/60R16 M+S
e1*98/14*0005*24E 1255/1230 | 1340/1225 5/112/57,1
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: B5
ABE / EG-Genehmigung: e1*93/81*0013*.., e1*98/14*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 Audi A4, 205/55R16 A02) bis A10)
Audi A4 quattro,
Audi A4 Avant, 225/45R16
Audi A4 Avant quattro
225/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)
V00)
e1*98/14*0013*21E 1150/1130 5/112/57
Typ: 4B
ABE / EG-Genehmigung: e1*96/27*0051*.., e1*98/14*0051*.., e1*2001/116*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 142 Audi A6, 205/55R16 A02) bis A10)
Audi A6 quattro, E44)
Audi A6 Avant, 215/55R16
Audi A6 Avant quattro
225/50R16
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/55R16 225/50R16 A02) bis A10)
E44)V00)
e1*98/14*0051*25E 1260(8Zyl)/1200 | 1230/1200(1230) 5/112/57
Typ: 8E
ABE / EG-Genehmigung: e1*98/14*0151*.., e1*2001/116*0151*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 188 Audi A4, 205/55R16 M+S A02) bis A10)B44)
Audi A4 quattro, A93) E06)
Audi A4 Avant,
Audi A4 Avant quattro 205/55R16
A93)E05a)
215/55R16
225/50R16
235/50R16
e1*2001/116*0151*23E 1230/1150 | S4:1250/1150 5/112/57
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ: 8H
ABE / EG-Genehmigung: e1*98/14*0177*.. , e1*2001/116*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 188 Audi A4 Cabriolet 205/55R16 M+S A02) bis A10)B44)
A93) E06)
205/55R16
E05a)
215/55R16
225/50R16
e1*2001/116*0177*10E 1250/1165(0) 5/112/57
Typ: QB6
ABE / EG-Genehmigung: e1*2001/116*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
162 bis 182 Audi A4, 205/55R16 M+S A02) bis A10)B44)
Audi A4 quattro, A93) E06)
Audi A4 Avant,
Audi A4 Avant quattro, 215/55R16
Audi A4 Cabrio
225/50R16
235/50R16
e1*2001/116*0243*06E 1165/1145 (1195) 5/112/57
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
8P e1*2001/116*0241*..
8P e1*2001/116*0456*..
8PB e13*2007/46*1082*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Audi A3 195/55R16 A02) bis A10)
(3türig, 5türig, Cabrio, außer A01) A93)K03) N205)
S3, RS3)
195/55R16 M+S
A01) A93)K03) W205)
205/55R16
A01) A93)K01) K04) K59)
215/50R16
A01) K01)K04) K58)
215/55R16
A01) G0X)K01) K04) K58) K59)
225/50R16
A01) K01)K04) K58) K59)
235/50R16
A01) G0X)K01) K04) K58) K59) K60)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 205/60R16 A02) bis A10)
(Ausführungen mit kleinsten E44)E54) EF0)
Serienreifen 205/..) 215/55R16
215/60R16
225/55R16
235/50R16
A01) K04)K63)
235/55R16
A01) K04)K63)
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 188 Audi A6 225/55R16 A02) bis A10)
(Ausführungen mit kleinsten E44)E54) EF0)
Serienreifen 225/..) 235/50R16
A01) K04)K63)
235/55R16
A01) K04)K63)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 225/55R16 M+S A02) bis A10)
(Coupe, Cabrio; Ausf. mit A01) K68)
kleinsten Sommer-
Serienreifen 225/..)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 155 Audi Q3 215/65R16 A02) bis A10)
(mit Serienverbreiterung) A93)
225/60R16
A93)
225/65R16
A93a)G3R)
235/60R16
A93)
245/55R16
A93a)
245/60R16
G3R)
255/55R16
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 155 Audi Q3 215/65R16 A02) bis A10)
(ohne Serienverbreiterung) A93)
225/60R16
A93)
225/65R16
A93a)G3R)
235/60R16
A93)
245/55R16
A93a)
245/60R16
G3R)
255/55R16
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 135 Audi A3, A3 Sportback 205/55R16 A02) bis A10)
(3-türig, 5-türig) A01) K03)K04) EF0)
215/50R16
A01) K01)K04)
215/55R16
A01) K01)K04) K27)
225/50R16
A01) K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
B44) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1:
- innenbelüftete Bremsscheibe Ø320x30 mm; Bremssattel ATE CN 4FF
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als
Sommerbereifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G3R) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/50R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) An Achse 2 ist die am Außenkotflügel anliegende Wulst des Kunststoffinnenkotflügels im
Bereich von 45° vor und hinter der Radmitte komplett abzutrennen.
K58) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab der seitlichen Stoßleiste bis
ca. 120 mm unterhalb der Stoßfängeroberkante, ein Streifen von ca. 55 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
K59) An Achse 2 sind folgende Maßnahmen erforderlich:
3-Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 120 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt (die ins Radhaus ragende Blechlasche) ist nach oben umzulegen;
der obere Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
5- Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 60 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
K60) An Achse 2 ist der Blechbereich des Radhausausschnitts direkt über dem Stoßfänger um
min. 4 mm nach außen aufzuweiten und im weiteren Verlauf bis zur Radmitte um ca. 3
mm.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Radmitte eng an das Blechradhaus anzulegen.
K68) An Achse 2 sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen oder entspre-
chend zu kürzen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
Gutachten zur Erteilung des Nachtrags XXVI zur ABE-Nr. 45810
Nr. : RA-000345-Z1-015
Anlage-Nr. : 12
Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 70638
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Winter-Reifengrößen der Größen 205/ .. oder größer ausgerüstet sind
und auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
-
Die Anlage Nr. 12 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 70638 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 30.10.2013
RA-000345-Z1-015-12~AU-5-112-57-ET38.docx
