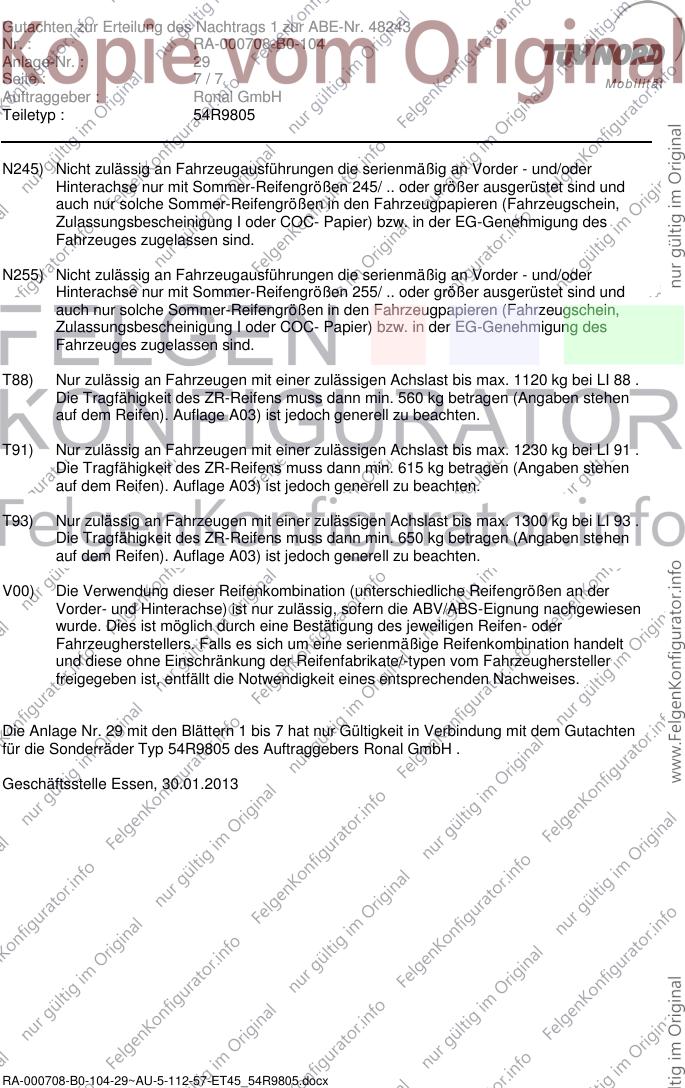

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29

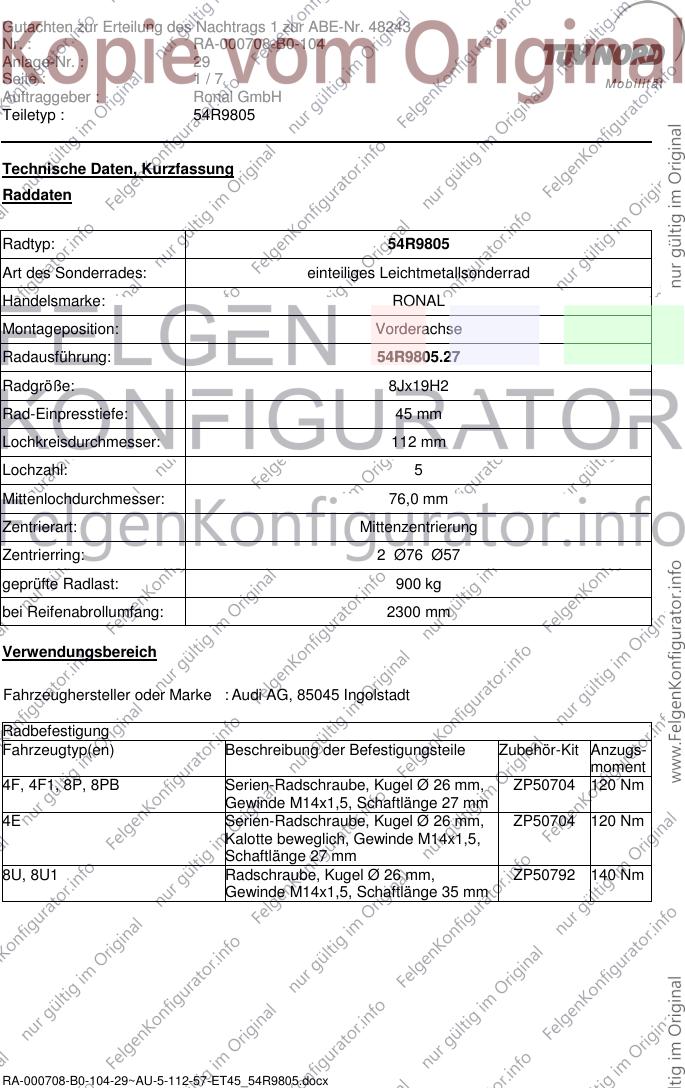

Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 54R9805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Montageposition: Vorderachse
Radausführung: 54R9805.27
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG, 85045 Ingolstadt
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4F, 4F1, 8P, 8PB Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
4E Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm
8U, 8U1 Radschraube, Kugel Ø 26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29

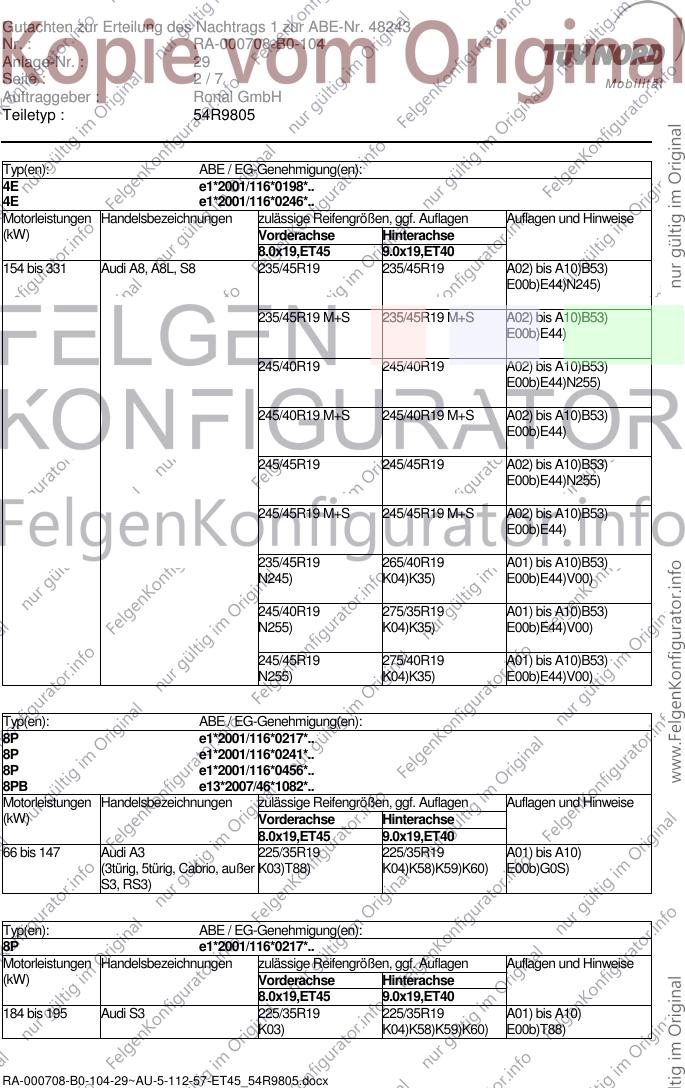

Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
154 bis 331 Audi A8, A8L, S8 235/45R19 235/45R19 A02) bis A10)B53)
E00b)E44)N245)
235/45R19 M+S 235/45R19 M+S A02) bis A10)B53)
E00b)E44)
245/40R19 245/40R19 A02) bis A10)B53)
E00b)E44)N255)
245/40R19 M+S 245/40R19 M+S A02) bis A10)B53)
E00b)E44)
245/45R19 245/45R19 A02) bis A10)B53)
E00b)E44)N255)
245/45R19 M+S 245/45R19 M+S A02) bis A10)B53)
E00b)E44)
235/45R19 265/40R19 A01) bis A10)B53)
N245) K04)K35) E00b)E44)V00)
245/40R19 275/35R19 A01) bis A10)B53)
N255) K04)K35) E00b)E44)V00)
245/45R19 275/40R19 A01) bis A10)B53)
N255) K04)K35) E00b)E44)V00)
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
8P e1*2001/116*0241*..
8P e1*2001/116*0456*..
8PB e13*2007/46*1082*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
66 bis 147 Audi A3 225/35R19 225/35R19 A01) bis A10)
(3türig, 5türig, Cabrio, außer K03)T88) K04)K58)K59)K60) E00b)G0S)
S3, RS3)
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
184 bis 195 Audi S3 225/35R19 225/35R19 A01) bis A10)
K03) K04)K58)K59)K60) E00b)T88)
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29

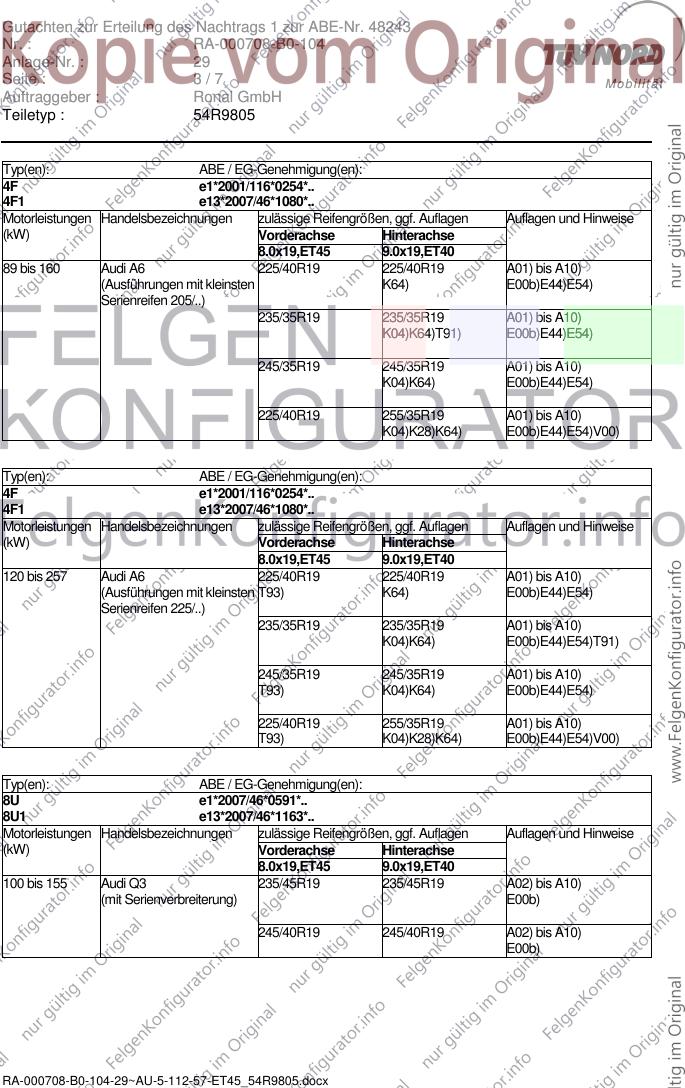

Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
89 bis 160 Audi A6 225/40R19 225/40R19 A01) bis A10)
(Ausführungen mit kleinsten K64) E00b)E44)E54)
Serienreifen 205/..)
235/35R19 235/35R19 A01) bis A10)
K04)K64)T91) E00b)E44)E54)
245/35R19 245/35R19 A01) bis A10)
K04)K64) E00b)E44)E54)
225/40R19 255/35R19 A01) bis A10)
K04)K28)K64) E00b)E44)E54)V00)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
120 bis 257 Audi A6 225/40R19 225/40R19 A01) bis A10)
(Ausführungen mit kleinsten T93) K64) E00b)E44)E54)
Serienreifen 225/..)
235/35R19 235/35R19 A01) bis A10)
K04)K64) E00b)E44)E54)T91)
245/35R19 245/35R19 A01) bis A10)
T93) K04)K64) E00b)E44)E54)
225/40R19 255/35R19 A01) bis A10)
T93) K04)K28)K64) E00b)E44)E54)V00)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
100 bis 155 Audi Q3 235/45R19 235/45R19 A02) bis A10)
(mit Serienverbreiterung) E00b)
245/40R19 245/40R19 A02) bis A10)
E00b)
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29

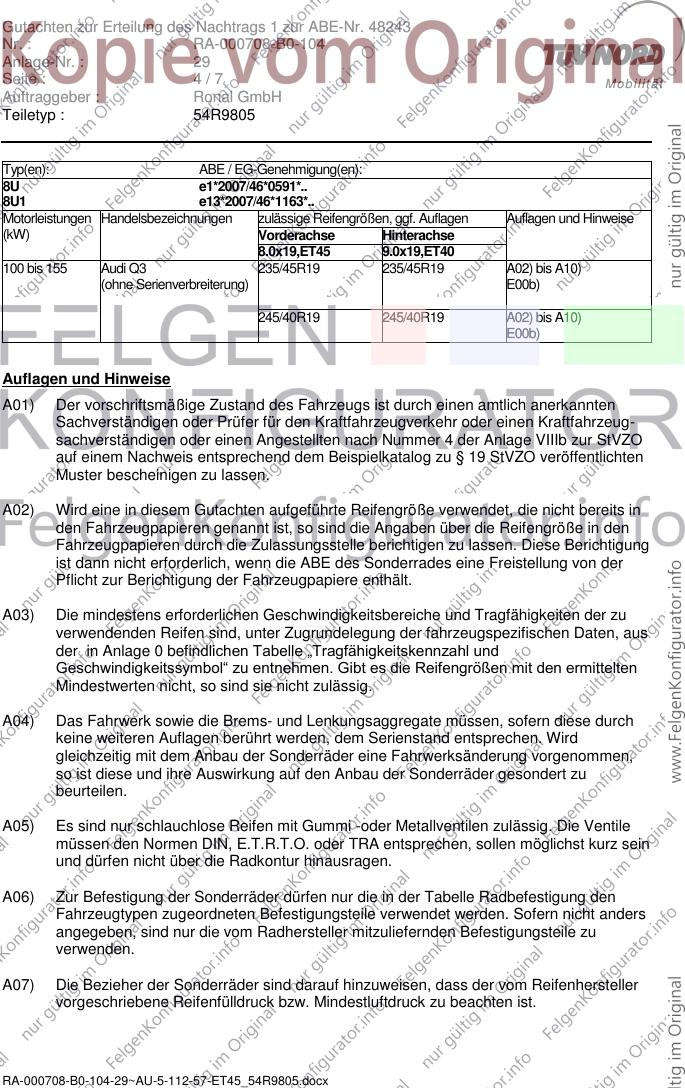

Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
100 bis 155 Audi Q3 235/45R19 235/45R19 A02) bis A10)
(ohne Serienverbreiterung) E00b)
245/40R19 245/40R19 A02) bis A10)
E00b)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29

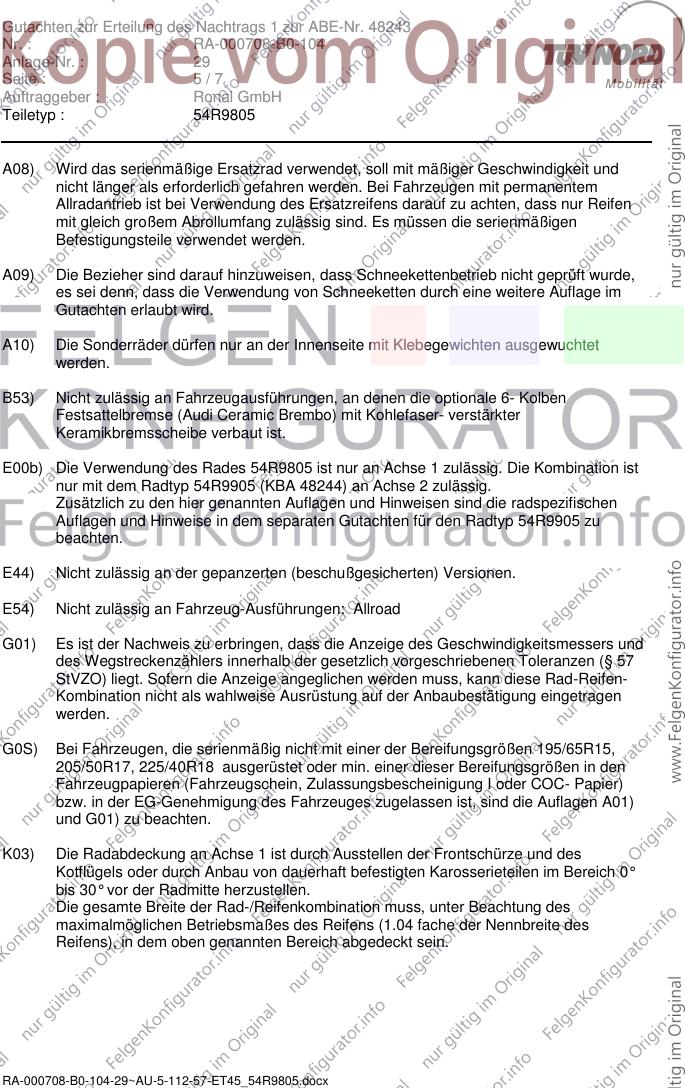

Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
B53) Nicht zulässig an Fahrzeugausführungen, an denen die optionale 6- Kolben
Festsattelbremse (Audi Ceramic Brembo) mit Kohlefaser- verstärkter
Keramikbremsscheibe verbaut ist.
E00b) Die Verwendung des Rades 54R9805 ist nur an Achse 1 zulässig. Die Kombination ist
nur mit dem Radtyp 54R9905 (KBA 48244) an Achse 2 zulässig.
Zusätzlich zu den hier genannten Auflagen und Hinweisen sind die radspezifischen
Auflagen und Hinweise in dem separaten Gutachten für den Radtyp 54R9905 zu
beachten.
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29

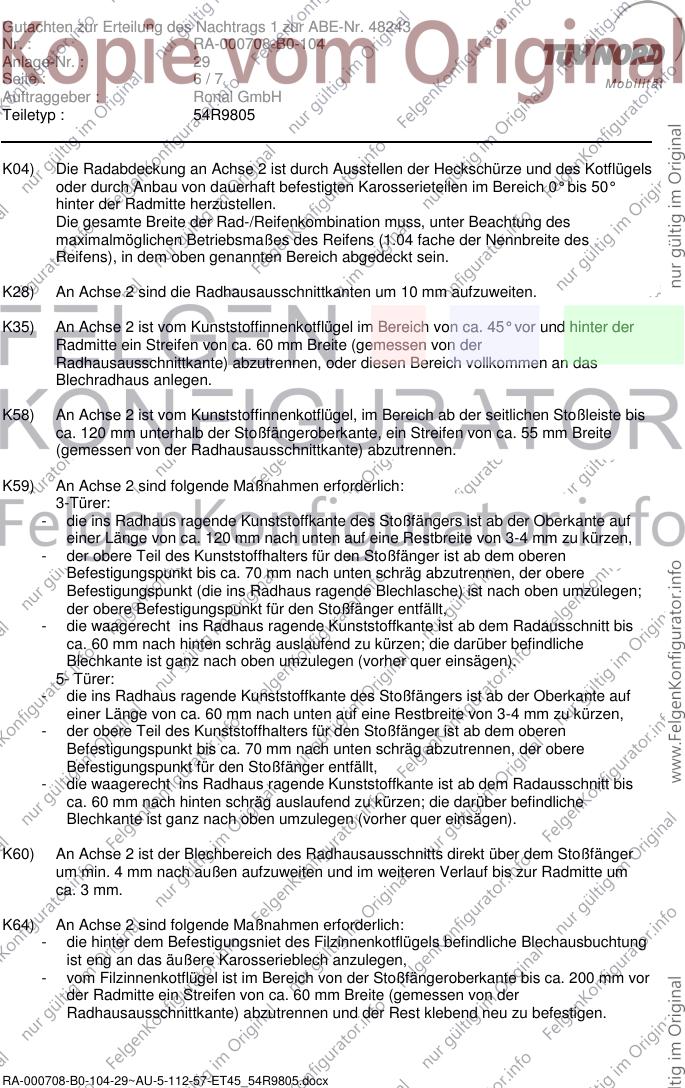

Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder diesen Bereich vollkommen an das
Blechradhaus anlegen.
K58) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab der seitlichen Stoßleiste bis
ca. 120 mm unterhalb der Stoßfängeroberkante, ein Streifen von ca. 55 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
K59) An Achse 2 sind folgende Maßnahmen erforderlich:
3-Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 120 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt (die ins Radhaus ragende Blechlasche) ist nach oben umzulegen;
der obere Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
5- Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 60 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
K60) An Achse 2 ist der Blechbereich des Radhausausschnitts direkt über dem Stoßfänger
um min. 4 mm nach außen aufzuweiten und im weiteren Verlauf bis zur Radmitte um
ca. 3 mm.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48243
Nr. : RA-000708-B0-104
Anlage-Nr. : 29
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9805
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 29 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R9805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 30.01.2013
RA-000708-B0-104-29~AU-5-112-57-ET45_54R9805.docx
