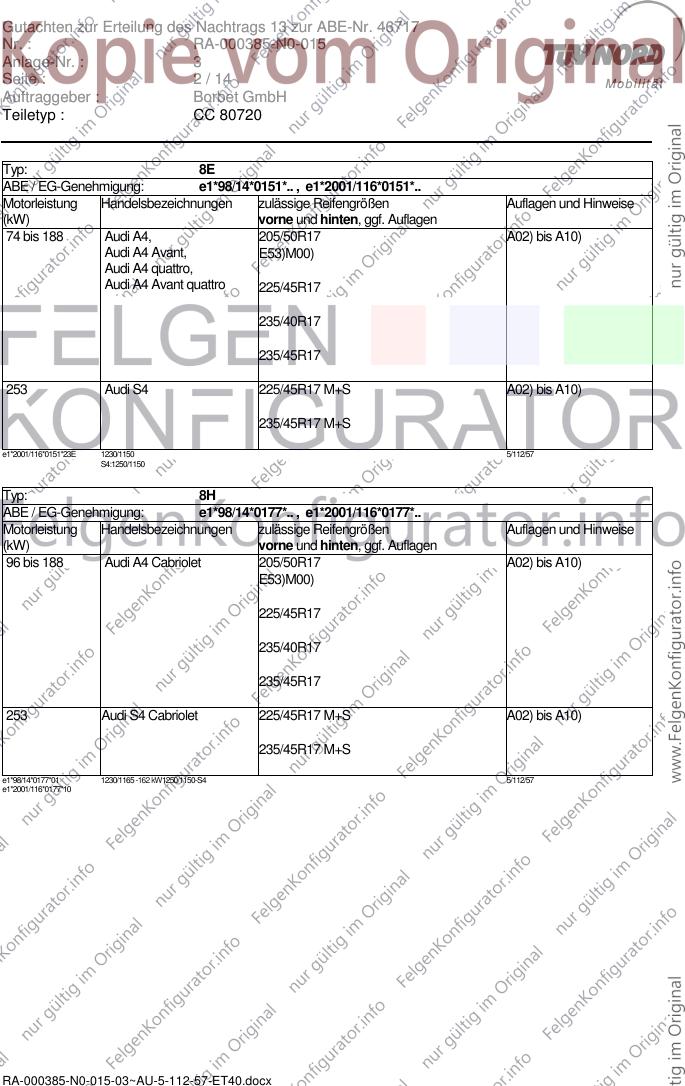

Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 1 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 80720
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Borbet
Radausführung: Lk 112A
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 57,06 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2080 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Fahrzeughersteller : Audi (D)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4F, 4F1, 8E, 8H, 8J, 8P, 8PB, Serien-Radschraube, 120 Nm
8V, QB6 Kugelbund Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
4E Serien-Radschraube, 140 Nm
Kugelbund Ø26 mm, mit drehbar
gelagerte Kalotte,
Gewinde M14x1,5, Schaftlänge 27 mm
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 2 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: 8E
ABE / EG-Genehmigung: e1*98/14*0151*.. , e1*2001/116*0151*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 188 Audi A4, 205/50R17 A02) bis A10)
Audi A4 Avant, E53)M00)
Audi A4 quattro,
Audi A4 Avant quattro 225/45R17
235/40R17
235/45R17
253 Audi S4 225/45R17 M+S A02) bis A10)
235/45R17 M+S
e1*2001/116*0151*23E 1230/1150 5/112/57
S4:1250/1150
Typ: 8H
ABE / EG-Genehmigung: e1*98/14*0177*.. , e1*2001/116*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 188 Audi A4 Cabriolet 205/50R17 A02) bis A10)
E53)M00)
225/45R17
235/40R17
235/45R17
253 Audi S4 Cabriolet 225/45R17 M+S A02) bis A10)
235/45R17 M+S
e1*98/14*0177*01 1230/1165 -162 kW1250/1150-S4 5/112/57
e1*2001/116*0177*10
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 3 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: QB6
ABE / EG-Genehmigung: e1*2001/116*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
162 bis 182 Audi A4, 205/50R17 A02) bis A10)
Audi A4 quattro, E53)M00)
Audi A4 Avant,
Audi A4 Avant quattro 225/45R17
235/40R17
235/45R17
253 Audi A4 quattro Cabrio, 225/45R17 M+S A02) bis A10)
Audi S4 Cabrio
235/45R17 M+S
e1*2001/116*0243*06E 1165/1145 (1195) | 1250/1150(0) 5/112/57
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 205/55R17 A02) bis A10)
(Ausführungen mit kleinsten M00) E44)E54)
Serienreifen 205/..)
215/50R17
M00)
225/50R17
A01) K64)
235/45R17
245/45R17
A01) K63)
255/45R17
A01) K04)K64)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K63) E44)E54) V00)
225/50R17 255/45R17 A01) bis A10)
K04)K64) E44)E54) V00)
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 4 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 225/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01) K64) E44)E54)
Serienreifen 225/..)
235/45R17
245/45R17
A01) K63)
255/45R17
A01) K04)K64)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)
K63) E44)E54) V00)
225/50R17 255/45R17 A01) bis A10)
K04)K64) E44)E54) V00)
Typ: 4F
ABE / EG-Genehmigung: e1*2001/116*0254*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 Allroad 215/55R17 M+S A02) bis A10)
A93)M00)
225/55R17
235/50R17
245/45R17
245/50R17
A01)K01)
e1*2001/116*0254*23E 1305/1300(1345) 5/112/57
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 5 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ: 4F1
ABE / EG-Genehmigung: e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 Allroad 215/55R17 A02) bis A10)
A93)M00)
225/55R17
235/50R17
245/45R17
245/50R17
A01)K01)
e13*2007/46*1080*01E 1300/1300(1340) 5/112/57
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/55R17 A02) bis A10)
N245) E44)EF0)ER1)
235/55R17 M+S
245/50R17
N255)
245/50R17 M+S
245/55R17
N255)
245/55R17 M+S
255/50R17
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 6 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
8P e1*2001/116*0241*..
8P e1*2001/116*0456*..
8PB e13*2007/46*1082*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Audi A3 205/50R17 A02) bis A10)
(3türig, 5türig, Cabrio, außer A01) K01)K04) K58) K59) M00)
S3, RS3)
215/45R17
A01) K01)K04) K58) K59)
225/45R17
A01) K01)K04) K58) K59)
235/40R17
A01) K01)K04) K58) K59)
245/40R17
A01) K01)K04) K58) K59) K60)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K01)M00) K04)K58) K59) V00)
215/45R17 235/40R17 A01) bis A10)
K01) K04)K58) K59) V00)
215/45R17 245/40R17 A01) bis A10)
K01) K04)K58) K59) K60) V00)
225/45R17 245/40R17 A01) bis A10)
K01) K04)K58) K59) K60) V00)
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 7 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 195 Audi S3 225/45R17 A02) bis A10)
A01) K01)K04) K58) K59)
235/40R17
A01) K01)K04) K58) K59)
245/40R17
A01) K01)K04) K58) K59) K60)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R17 245/40R17 A01) bis A10)
K01) K04)K58) K59) K60) V00)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 225/50R17 A02) bis A10)
(Coupe, Cabrio; Ausf. mit A01) K04)K67)
kleinsten Sommer-
Serienreifen 225/..) 235/45R17
A01) A93)K68)
245/45R17
A01) K04)K67)
255/45R17
A01) K01)K04) K67)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
8J e1*2001/116*0375*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 200 Audi TT, Audi TT quattro 225/50R17 M+S A02) bis A10)
(Coupe, Cabrio; Ausf. mit A01) K04)K67)
kleinsten Sommer-Reifen
245/..) 235/45R17 M+S
A01) A93)K68)
245/45R17 M+S
A01) K04)K67)
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 8 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 135 Audi A3, A3 Sportback 205/50R17 A02) bis A10)
(3-türig, 5-türig) A01) K03)K04) K27) M00) N215)
215/45R17
A01) K03)K04) N225)
225/45R17
A01) K01)K04) K27)
235/40R17
A01) K01)K04)
245/40R17
A01) K01)K04) K27) K28) K68)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A01) bis A10)
K03)K27) M00) N215) K04) V00)
215/45R17 235/40R17 A01) bis A10)
K03)N225) K04) V00)
225/45R17 245/40R17 A01) bis A10)
K01)K27) K04)K28) K68) V00)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 221 Audi A3, A3 Sportback, S3, 205/50R17 M+S A02) bis A10)
S3 Sportback A01) K03)K04) K27) M00)
(3-türig, 5-türig)
215/45R17 M+S
A01) K03)K04)
225/45R17 M+S
A01) K01)K04) K27)
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 9 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 132 Audi A3 Stufenheck, A3 205/50R17 A02) bis A10)
Cabrio M00) E75)
(Nur zulässig an
Fahrzeugen die max. 18 215/45R17
Zoll Räder verbaut oder A93a)
eingetragen haben)
215/50R17
A01) K03)K25) K74) M00)
225/45R17
235/40R17
A01) K03)
235/45R17
A01) K03)K25) K74)
245/40R17
A01) K03)K04) K28) K71)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 132 Audi A3 Stufenheck, A3 205/50R17 A02) bis A10)
Cabrio M00) E76)
(Nur zulässig an
Fahrzeugen die 215/45R17
serienmäßig 19 Zoll Räder A93a)
verbaut und/oder
eingetragen haben) 215/50R17
A01) K03)K25) K74) M00)
225/45R17
235/40R17
A01) K03)
235/45R17
A01) K03)K25) K74)
245/40R17
A01) K03)K04) K28) K71)
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 10 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile
verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 11 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E53) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 215/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E75) Nur zulässig an Fahrzeugausführungen, die serienmäßig maximal bis 18-Zoll-Bereifung
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E76) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
235/35R19 (dann auf 8x19 ET49) ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1394 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3

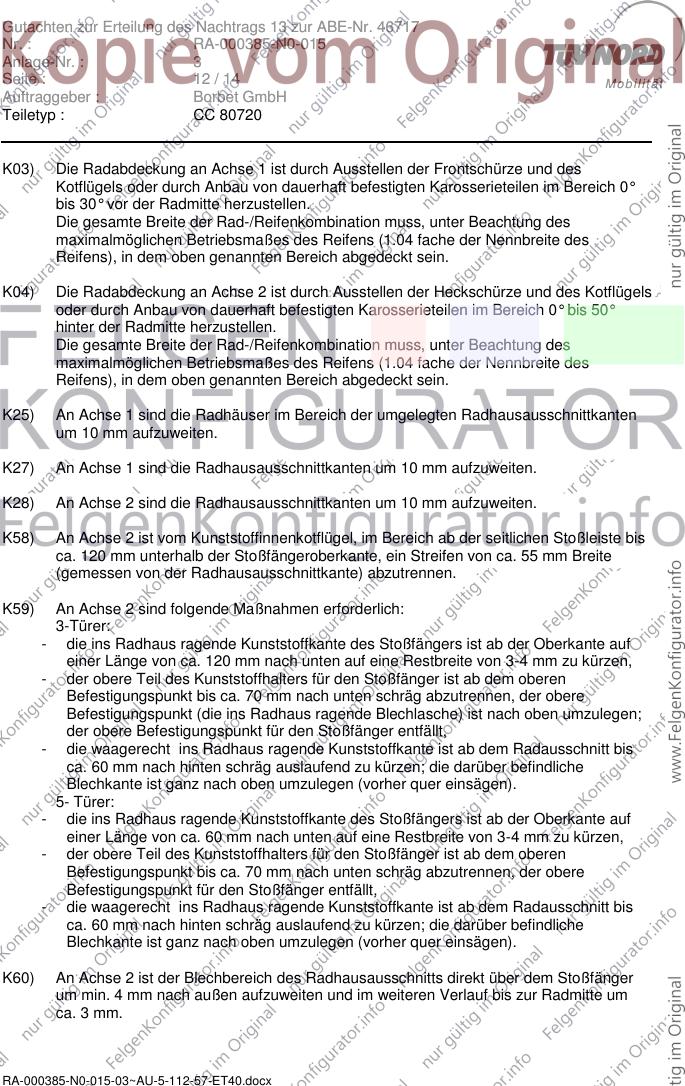

Seite : 12 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K58) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab der seitlichen Stoßleiste bis
ca. 120 mm unterhalb der Stoßfängeroberkante, ein Streifen von ca. 55 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
K59) An Achse 2 sind folgende Maßnahmen erforderlich:
3-Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 120 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt (die ins Radhaus ragende Blechlasche) ist nach oben umzulegen;
der obere Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
5- Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 60 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
K60) An Achse 2 ist der Blechbereich des Radhausausschnitts direkt über dem Stoßfänger
um min. 4 mm nach außen aufzuweiten und im weiteren Verlauf bis zur Radmitte um
ca. 3 mm.
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3

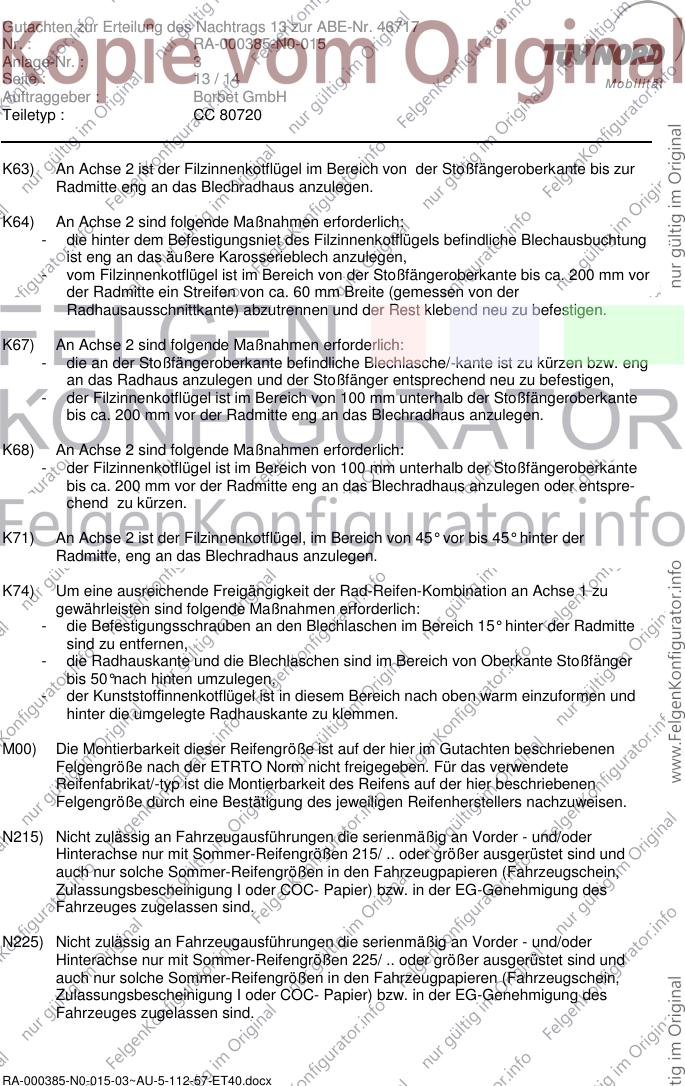

Seite : 13 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Radmitte eng an das Blechradhaus anzulegen.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
- die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng
an das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
K68) An Achse 2 sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen oder entspre-
chend zu kürzen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der
Radmitte, eng an das Blechradhaus anzulegen.
K74) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 15° hinter der Radmitte
sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich von Oberkante Stoßfänger
bis 50°nach hinten umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben warm einzuformen und
hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
Gutachten zur Erteilung des Nachtrags 13 zur ABE-Nr. 46717
Nr. : RA-000385-N0-015
Anlage-Nr. : 3
Seite : 14 / 14 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 80720
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 3 mit den Blättern 1 bis 14 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CC 80720 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 05.12.2014
RA-000385-N0-015-03~AU-5-112-57-ET40.docx
