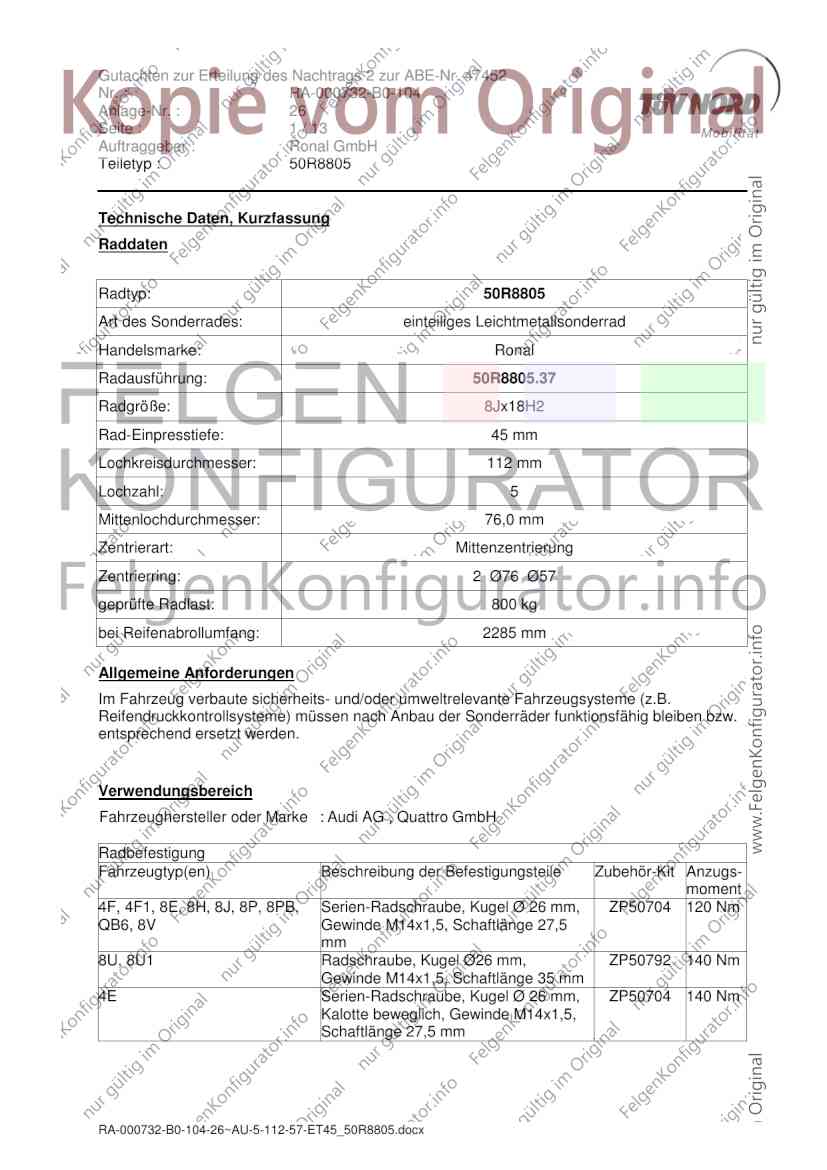

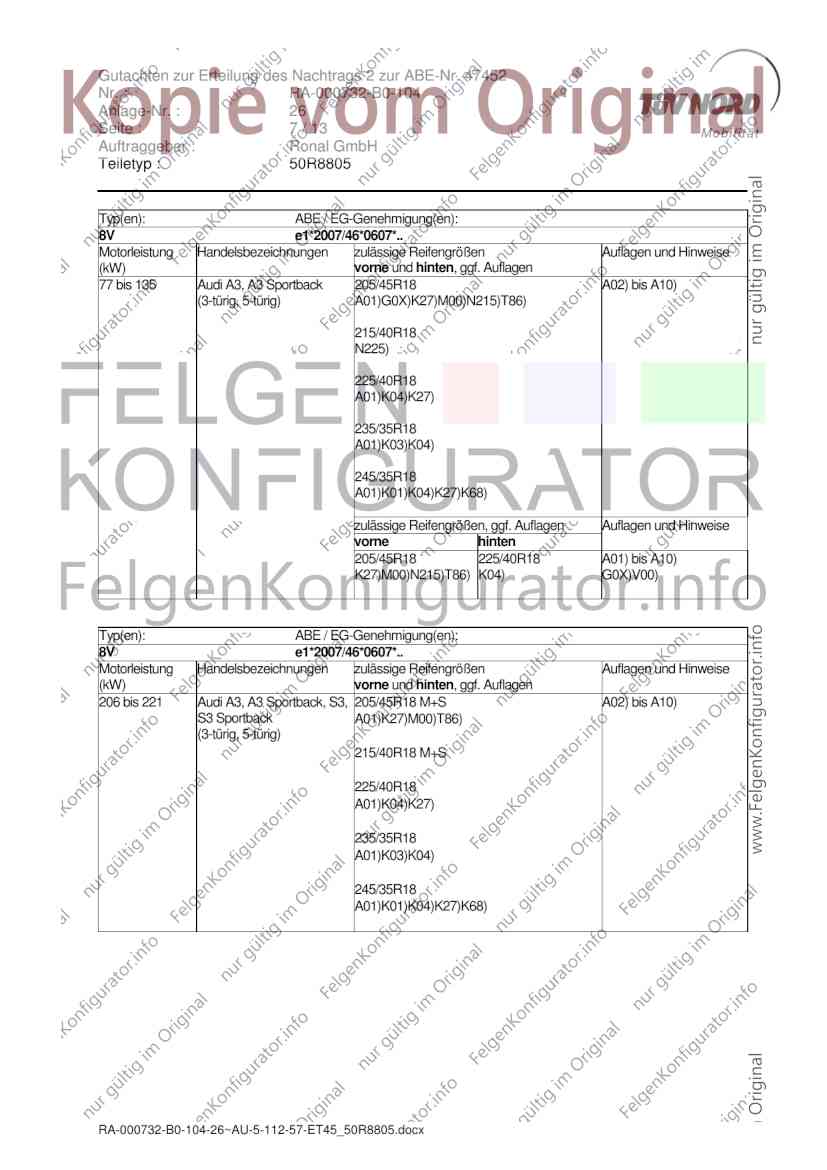

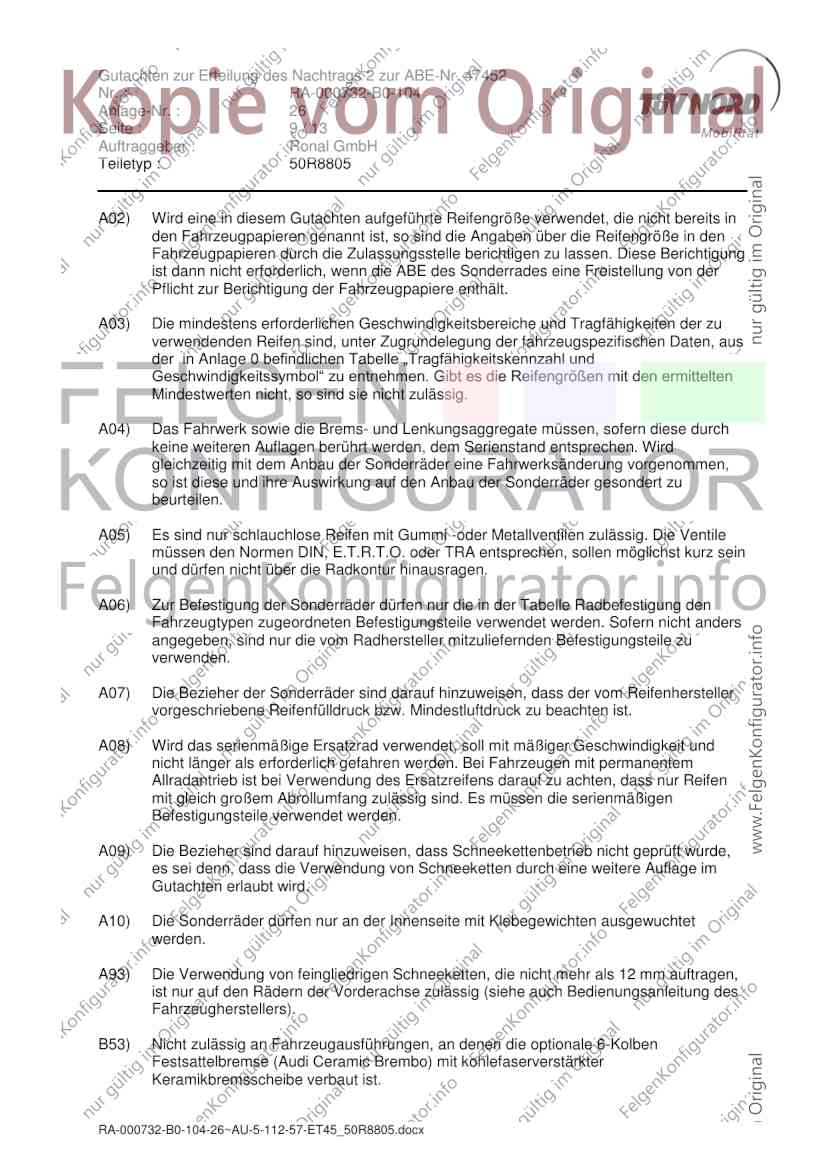

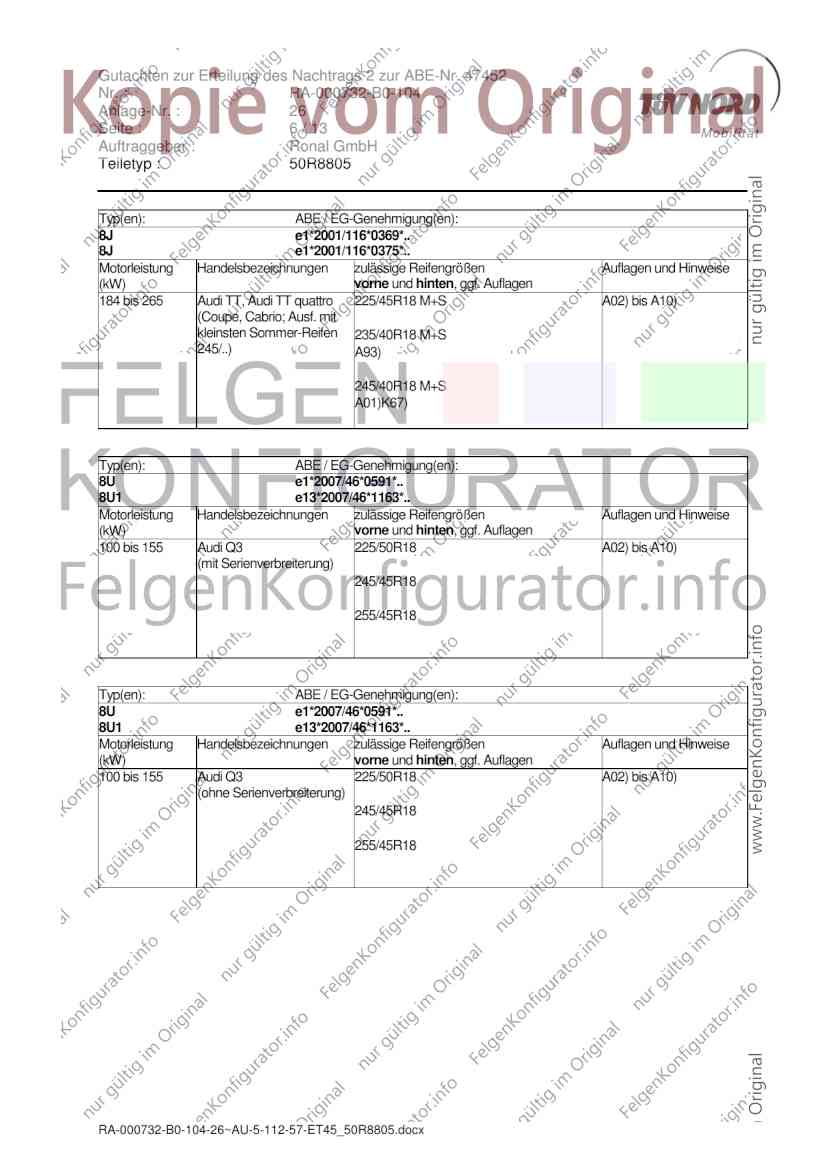

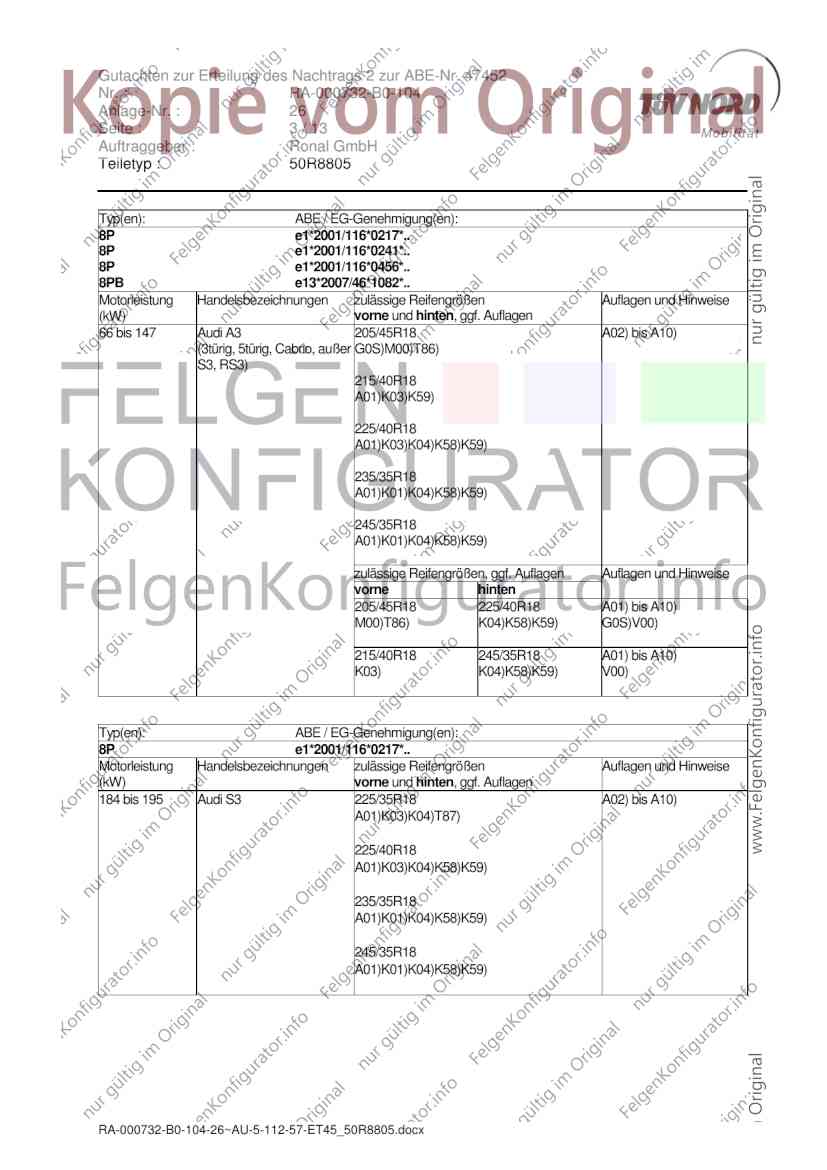

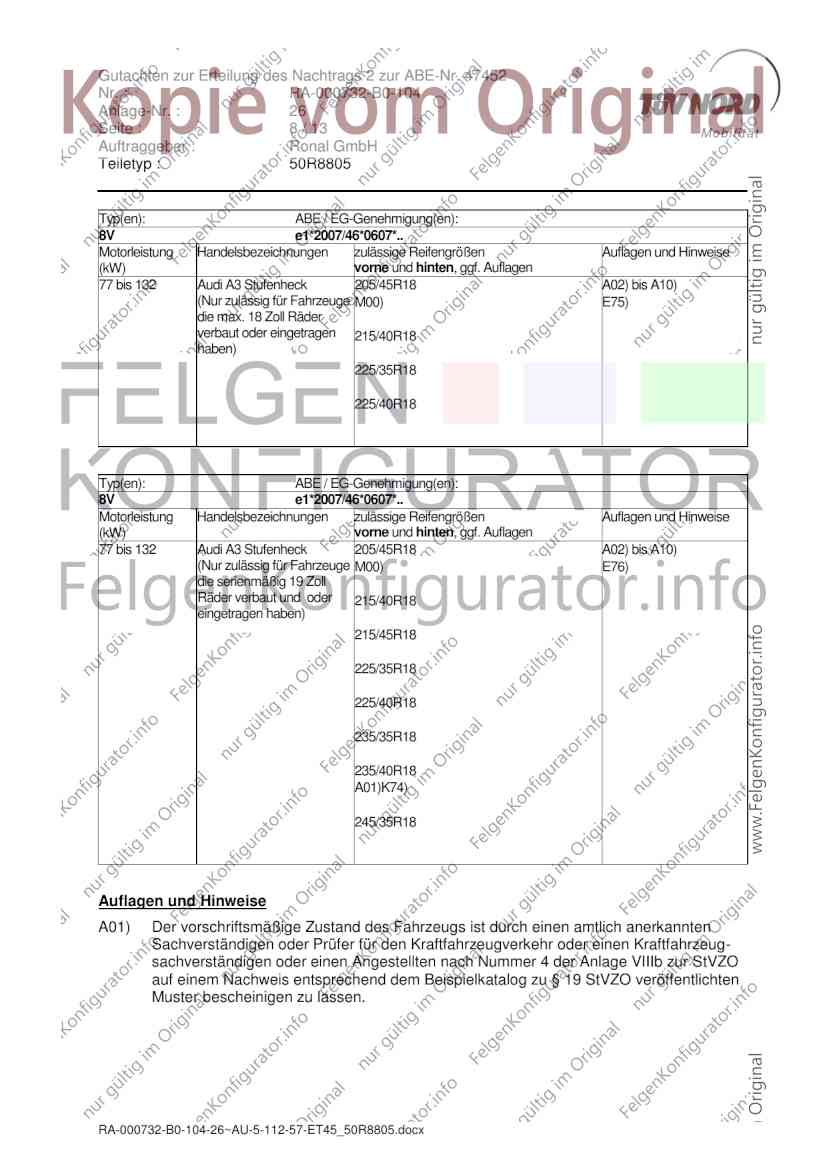

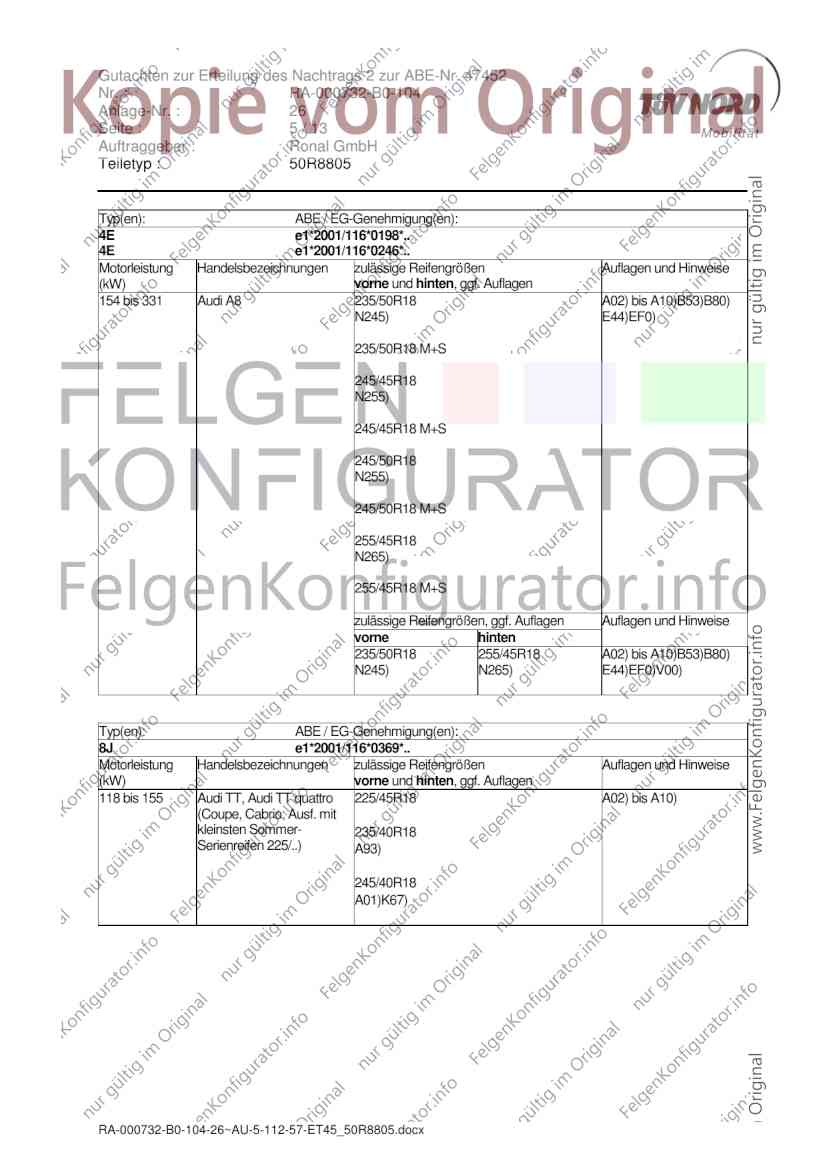

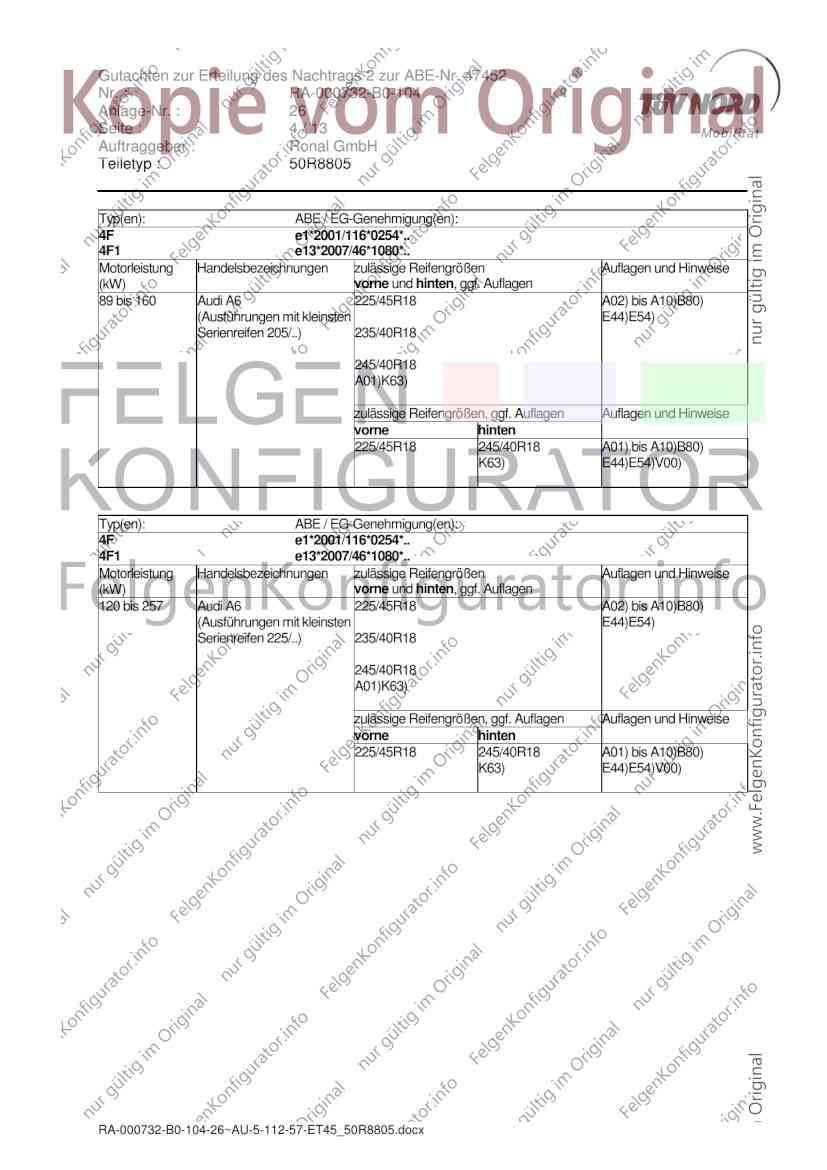

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 1 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 50R8805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 50R8805.37
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 800 kg
bei Reifenabrollumfang: 2285 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi AG , Quattro GmbH
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4F, 4F1, 8E, 8H, 8J, 8P, 8PB, Serien-Radschraube, Kugel Ø 26 mm, ZP50704 120 Nm
QB6, 8V Gewinde M14x1,5, Schaftlänge 27,5
mm
8U, 8U1 Radschraube, Kugel Ø26 mm, ZP50792 140 Nm
Gewinde M14x1,5, Schaftlänge 35 mm
4E Serien-Radschraube, Kugel Ø 26 mm, ZP50704 140 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27,5 mm
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx

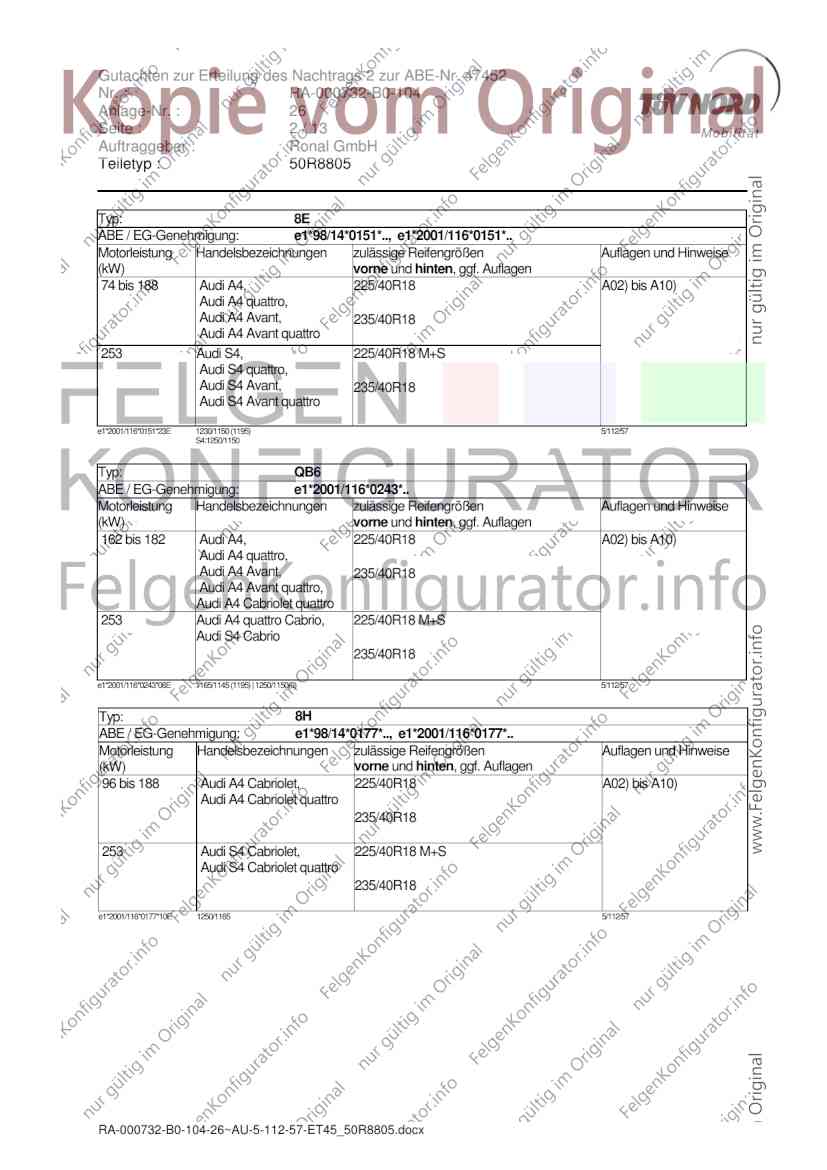

Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 2 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ: 8E
ABE / EG-Genehmigung: e1*98/14*0151*.., e1*2001/116*0151*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 188 Audi A4, 225/40R18 A02) bis A10)
Audi A4 quattro,
Audi A4 Avant, 235/40R18
Audi A4 Avant quattro
253 Audi S4, 225/40R18 M+S
Audi S4 quattro,
Audi S4 Avant, 235/40R18
Audi S4 Avant quattro
e1*2001/116*0151*23E 1230/1150 (1195) 5/112/57
S4:1250/1150
Typ: QB6
ABE / EG-Genehmigung: e1*2001/116*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
162 bis 182 Audi A4, 225/40R18 A02) bis A10)
Audi A4 quattro,
Audi A4 Avant, 235/40R18
Audi A4 Avant quattro,
Audi A4 Cabriolet quattro
253 Audi A4 quattro Cabrio, 225/40R18 M+S
Audi S4 Cabrio
235/40R18
e1*2001/116*0243*06E 1165/1145 (1195) | 1250/1150(0) 5/112/57
Typ: 8H
ABE / EG-Genehmigung: e1*98/14*0177*.., e1*2001/116*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 188 Audi A4 Cabriolet, 225/40R18 A02) bis A10)
Audi A4 Cabriolet quattro
235/40R18
253 Audi S4 Cabriolet, 225/40R18 M+S
Audi S4 Cabriolet quattro
235/40R18
e1*2001/116*0177*10E 1250/1165 5/112/57
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 3 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
8P e1*2001/116*0241*..
8P e1*2001/116*0456*..
8PB e13*2007/46*1082*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 147 Audi A3 205/45R18 A02) bis A10)
(3türig, 5türig, Cabrio, außer G0S)M00)T86)
S3, RS3)
215/40R18
A01)K03)K59)
225/40R18
A01)K03)K04)K58)K59)
235/35R18
A01)K01)K04)K58)K59)
245/35R18
A01)K01)K04)K58)K59)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A01) bis A10)
M00)T86) K04)K58)K59) G0S)V00)
215/40R18 245/35R18 A01) bis A10)
K03) K04)K58)K59) V00)
Typ(en): ABE / EG-Genehmigung(en):
8P e1*2001/116*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 195 Audi S3 225/35R18 A02) bis A10)
A01)K03)K04)T87)
225/40R18
A01)K03)K04)K58)K59)
235/35R18
A01)K01)K04)K58)K59)
245/35R18
A01)K01)K04)K58)K59)
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 4 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 225/45R18 A02) bis A10)B80)
(Ausführungen mit kleinsten E44)E54)
Serienreifen 205/..) 235/40R18
245/40R18
A01)K63)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)B80)
K63) E44)E54)V00)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 225/45R18 A02) bis A10)B80)
(Ausführungen mit kleinsten E44)E54)
Serienreifen 225/..) 235/40R18
245/40R18
A01)K63)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)B80)
K63) E44)E54)V00)
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 5 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/50R18 A02) bis A10)B53)B80)
N245) E44)EF0)
235/50R18 M+S
245/45R18
N255)
245/45R18 M+S
245/50R18
N255)
245/50R18 M+S
255/45R18
N265)
255/45R18 M+S
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R18 255/45R18 A02) bis A10)B53)B80)
N245) N265) E44)EF0)V00)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 225/45R18 A02) bis A10)
(Coupe, Cabrio; Ausf. mit
kleinsten Sommer- 235/40R18
Serienreifen 225/..) A93)
245/40R18
A01)K67)
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 6 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
8J e1*2001/116*0375*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 265 Audi TT, Audi TT quattro 225/45R18 M+S A02) bis A10)
(Coupe, Cabrio; Ausf. mit
kleinsten Sommer-Reifen 235/40R18 M+S
245/..) A93)
245/40R18 M+S
A01)K67)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 155 Audi Q3 225/50R18 A02) bis A10)
(mit Serienverbreiterung)
245/45R18
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 155 Audi Q3 225/50R18 A02) bis A10)
(ohne Serienverbreiterung)
245/45R18
255/45R18
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 7 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 135 Audi A3, A3 Sportback 205/45R18 A02) bis A10)
(3-türig, 5-türig) A01)G0X)K27)M00)N215)T86)
215/40R18
N225)
225/40R18
A01)K04)K27)
235/35R18
A01)K03)K04)
245/35R18
A01)K01)K04)K27)K68)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R18 225/40R18 A01) bis A10)
K27)M00)N215)T86) K04) G0X)V00)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 221 Audi A3, A3 Sportback, S3, 205/45R18 M+S A02) bis A10)
S3 Sportback A01)K27)M00)T86)
(3-türig, 5-türig)
215/40R18 M+S
225/40R18
A01)K04)K27)
235/35R18
A01)K03)K04)
245/35R18
A01)K01)K04)K27)K68)
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 8 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 132 Audi A3 Stufenheck 205/45R18 A02) bis A10)
(Nur zulässig für Fahrzeuge M00) E75)
die max. 18 Zoll Räder
verbaut oder eingetragen 215/40R18
haben)
225/35R18
225/40R18
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 132 Audi A3 Stufenheck 205/45R18 A02) bis A10)
(Nur zulässig für Fahrzeuge M00) E76)
die serienmäßig 19 Zoll
Räder verbaut und oder 215/40R18
eingetragen haben)
215/45R18
225/35R18
225/40R18
235/35R18
235/40R18
A01)K74)
245/35R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26
Seite : 9 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B53) Nicht zulässig an Fahrzeugausführungen, an denen die optionale 6-Kolben
Festsattelbremse (Audi Ceramic Brembo) mit kohlefaserverstärkter
Keramikbremsscheibe verbaut ist.
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26

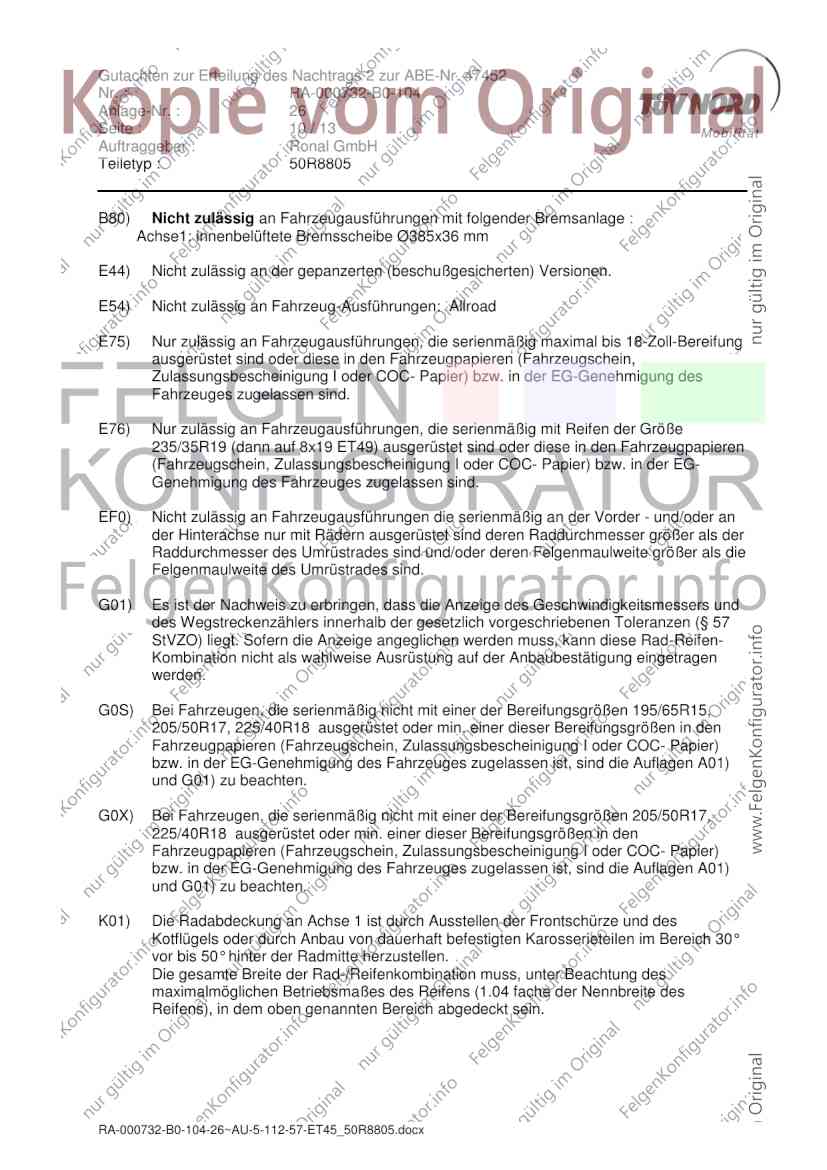

Seite : 10 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
B80) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
Achse1: innenbelüftete Bremsscheibe Ø385x36 mm
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
E75) Nur zulässig an Fahrzeugausführungen, die serienmäßig maximal bis 18-Zoll-Bereifung
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E76) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
235/35R19 (dann auf 8x19 ET49) ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26

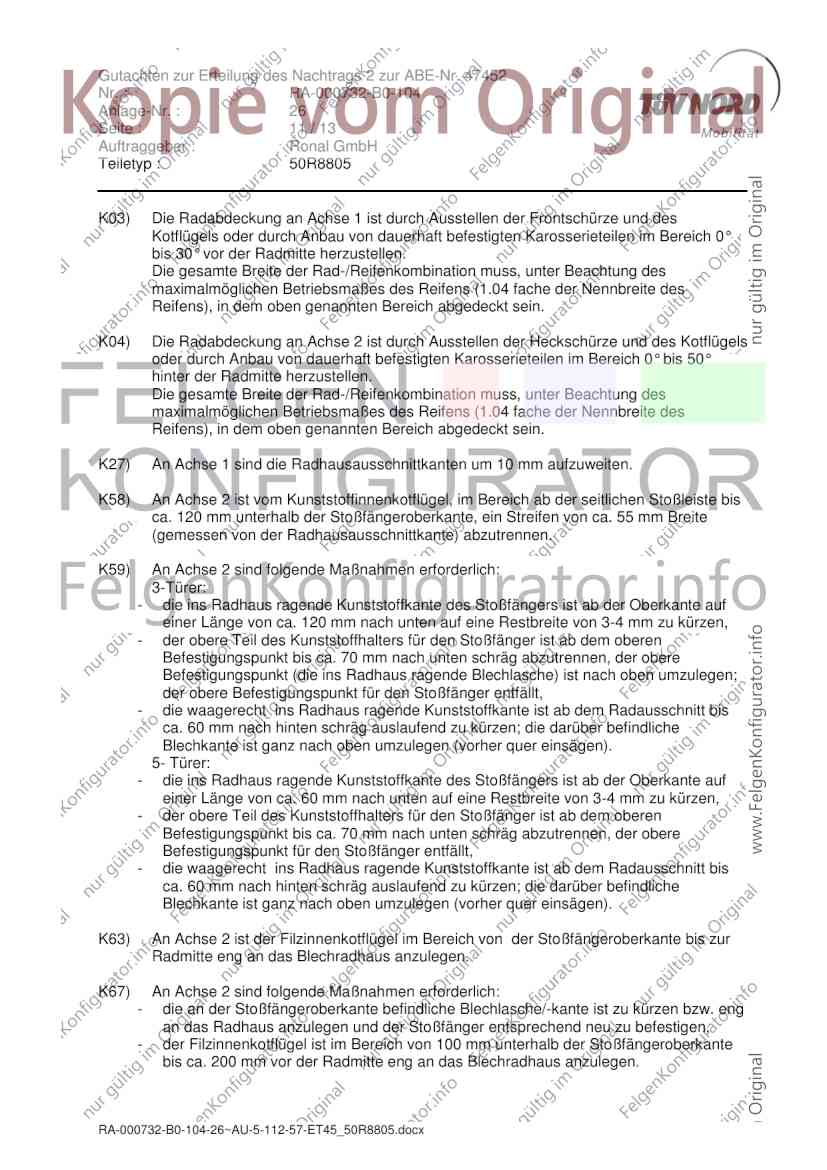

Seite : 11 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K27) An Achse 1 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K58) An Achse 2 ist vom Kunststoffinnenkotflügel, im Bereich ab der seitlichen Stoßleiste bis
ca. 120 mm unterhalb der Stoßfängeroberkante, ein Streifen von ca. 55 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
K59) An Achse 2 sind folgende Maßnahmen erforderlich:
3-Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 120 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt (die ins Radhaus ragende Blechlasche) ist nach oben umzulegen;
der obere Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
5- Türer:
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 60 mm nach unten auf eine Restbreite von 3-4 mm zu kürzen,
- der obere Teil des Kunststoffhalters für den Stoßfänger ist ab dem oberen
Befestigungspunkt bis ca. 70 mm nach unten schräg abzutrennen, der obere
Befestigungspunkt für den Stoßfänger entfällt,
- die waagerecht ins Radhaus ragende Kunststoffkante ist ab dem Radausschnitt bis
ca. 60 mm nach hinten schräg auslaufend zu kürzen; die darüber befindliche
Blechkante ist ganz nach oben umzulegen (vorher quer einsägen).
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Radmitte eng an das Blechradhaus anzulegen.
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
- die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng
an das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26

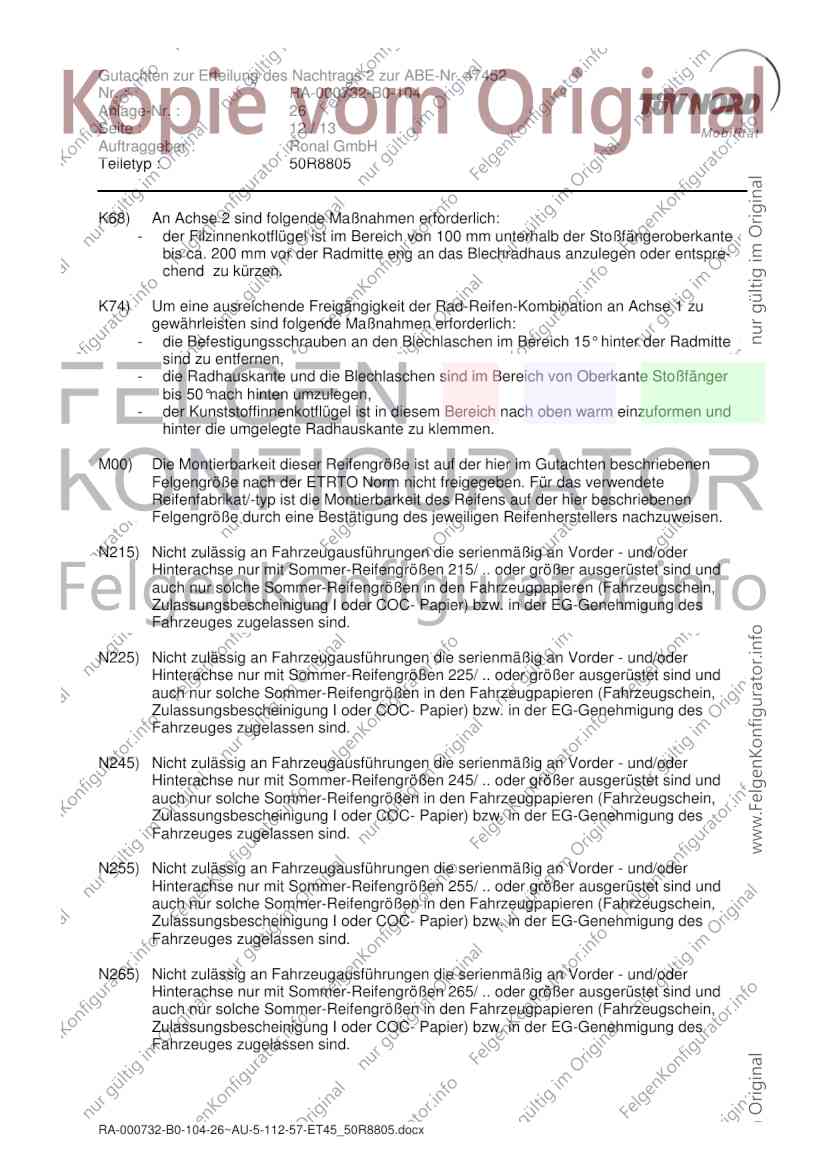

Seite : 12 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
K68) An Achse 2 sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen oder entspre-
chend zu kürzen.
K74) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 15° hinter der Radmitte
sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich von Oberkante Stoßfänger
bis 50°nach hinten umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben warm einzuformen und
hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
Gutachten zur Erteilung des Nachtrags 2 zur ABE-Nr. 47452
Nr. : RA-000732-B0-104
Anlage-Nr. : 26

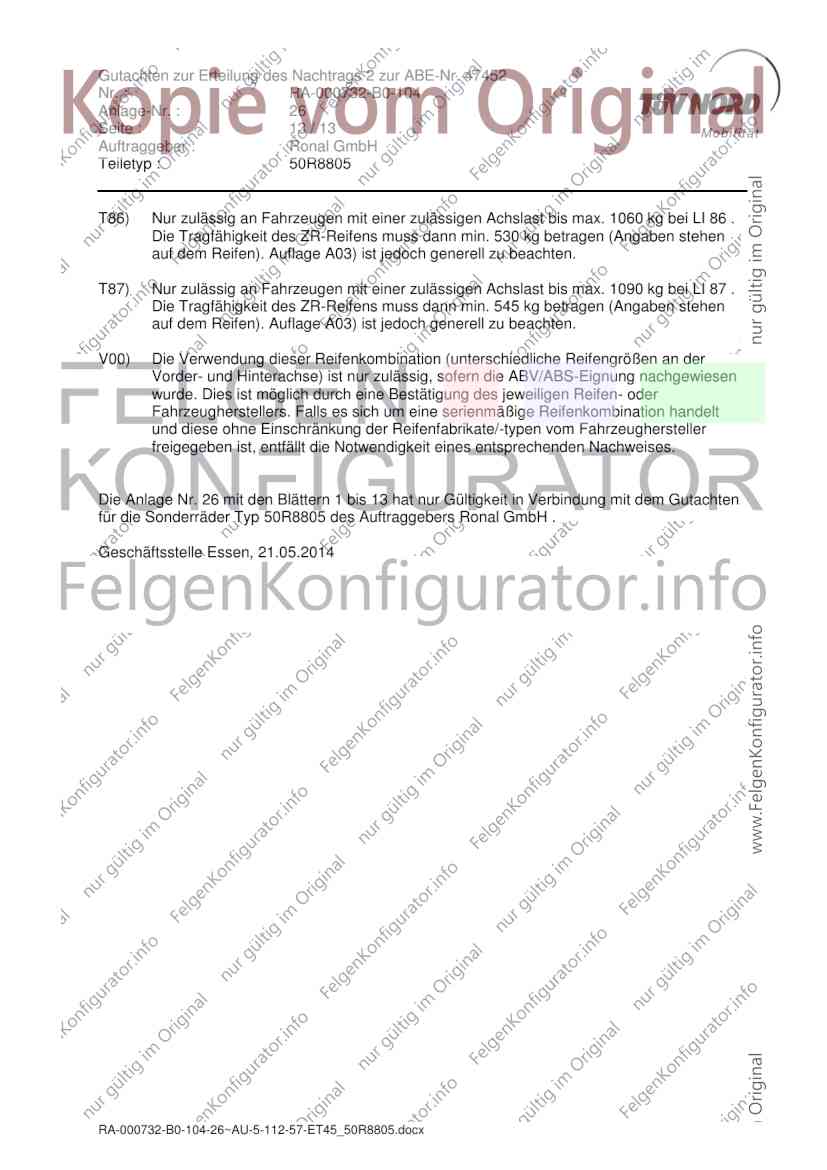

Seite : 13 / 13 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 50R8805
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 26 mit den Blättern 1 bis 13 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 50R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 21.05.2014
RA-000732-B0-104-26~AU-5-112-57-ET45_50R8805.docx
