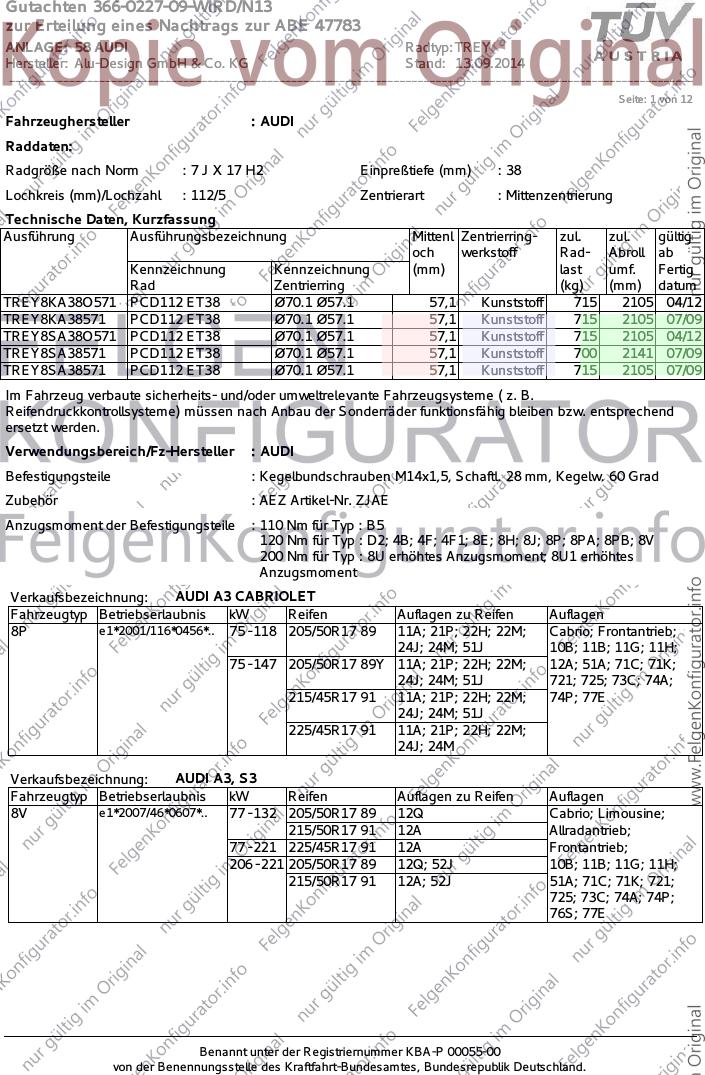

Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________
Seite: 1 von 12
Fahrzeughersteller : AUDI
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREY8KA38O571 PCD112 ET38 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 04/12
TREY8KA38571 PCD112 ET38 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 07/09
TREY8SA38O571 PCD112 ET38 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 04/12
TREY8SA38571 PCD112 ET38 Ø70.1 Ø57.1 57,1 Kunststoff 700 2141 07/09
TREY8SA38571 PCD112 ET38 Ø70.1 Ø57.1 57,1 Kunststoff 715 2105 07/09
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : B5
120 Nm für Typ : D2; 4B; 4F; 4F1; 8E; 8H; 8J; 8P; 8PA; 8PB; 8V
200 Nm für Typ : 8U erhöhtes Anzugsmoment; 8U1 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 118 205/50R17 89 11A; 21P; 22H; 22M; Cabrio; Frontantrieb;
24J; 24M; 51J 10B; 11B; 11G; 11H;
75 - 147 205/50R17 89Y 11A; 21P; 22H; 22M; 12A; 51A; 71C; 71K;
24J; 24M; 51J 721; 725; 73C; 74A;
215/45R17 91 11A; 21P; 22H; 22M; 74P; 77E
24J; 24M; 51J
225/45R17 91 11A; 21P; 22H; 22M;
24J; 24M
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 132 205/50R17 89 12Q Cabrio; Limousine;
215/50R17 91 12A Allradantrieb;
77 - 221 225/45R17 91 12A Frontantrieb;
206 - 221 205/50R17 89 12Q; 52J 10B; 11B; 11G; 11H;
215/50R17 91 12A; 52J 51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________

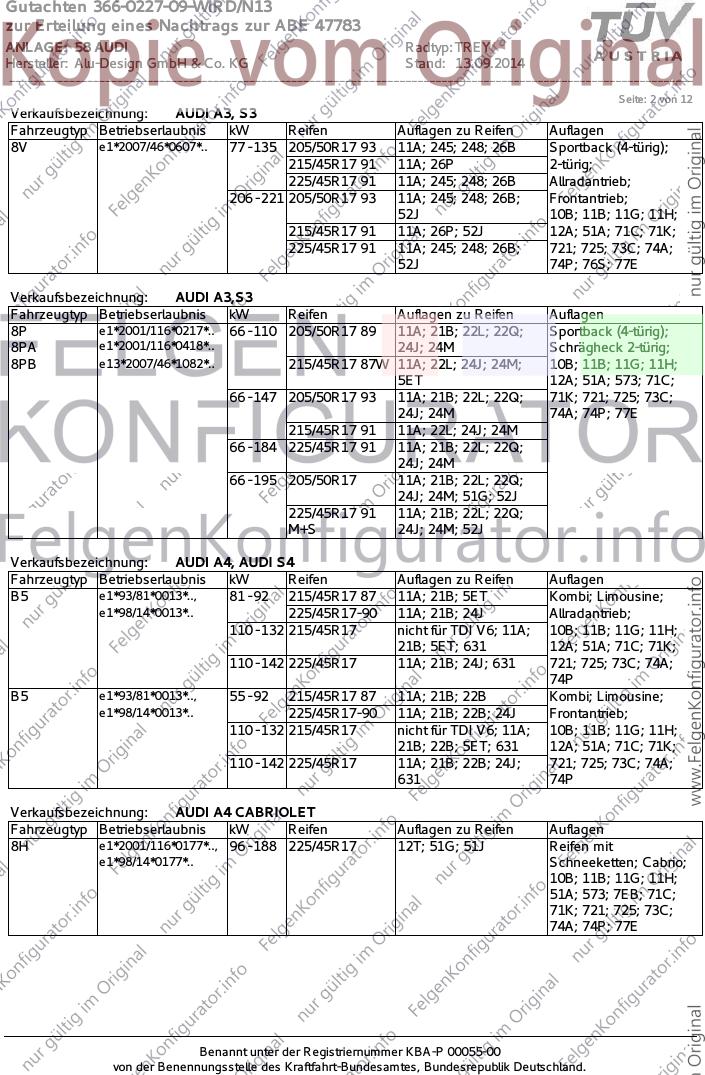

Seite: 2 von 12
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 135 205/50R17 93 11A; 245; 248; 26B Sportback (4-türig);
215/45R17 91 11A; 26P 2-türig;
225/45R17 91 11A; 245; 248; 26B Allradantrieb;
206 - 221 205/50R17 93 11A; 245; 248; 26B; Frontantrieb;
52J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 26P; 52J 12A; 51A; 71C; 71K;
225/45R17 91 11A; 245; 248; 26B; 721; 725; 73C; 74A;
52J 74P; 76S; 77E
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 110 205/50R17 89 11A; 21B; 22L; 22Q; Sportback (4-türig);
8PA e1*2001/116*0418*.. 24J; 24M Schrägheck 2-türig;
8PB e13*2007/46*1082*.. 215/45R17 87W 11A; 22L; 24J; 24M; 10B; 11B; 11G; 11H;
5ET 12A; 51A; 573; 71C;
66 - 147 205/50R17 93 11A; 21B; 22L; 22Q; 71K; 721; 725; 73C;
24J; 24M 74A; 74P; 77E
215/45R17 91 11A; 22L; 24J; 24M
66 - 184 225/45R17 91 11A; 21B; 22L; 22Q;
24J; 24M
66 - 195 205/50R17 11A; 21B; 22L; 22Q;
24J; 24M; 51G; 52J
225/45R17 91 11A; 21B; 22L; 22Q;
M+S 24J; 24M; 52J
Verkaufsbezeichnung: AUDI A4, AUDI S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B5 e1*93/81*0013*.., 81 - 92 215/45R17 87 11A; 21B; 5ET Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 21B; 24J Allradantrieb;
110 - 132 215/45R17 nicht für TDI V6; 11A; 10B; 11B; 11G; 11H;
21B; 5ET; 631 12A; 51A; 71C; 71K;
110 - 142 225/45R17 11A; 21B; 24J; 631 721; 725; 73C; 74A;
74P
B5 e1*93/81*0013*.., 55 - 92 215/45R17 87 11A; 21B; 22B Kombi; Limousine;
e1*98/14*0013*.. 225/45R17-90 11A; 21B; 22B; 24J Frontantrieb;
110 - 132 215/45R17 nicht für TDI V6; 11A; 10B; 11B; 11G; 11H;
21B; 22B; 5ET; 631 12A; 51A; 71C; 71K;
110 - 142 225/45R17 11A; 21B; 22B; 24J; 721; 725; 73C; 74A;
631 74P
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 188 225/45R17 12T; 51G; 51J Reifen mit
e1*98/14*0177*.. Schneeketten; Cabrio;
10B; 11B; 11G; 11H;
51A; 573; 7EB; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________

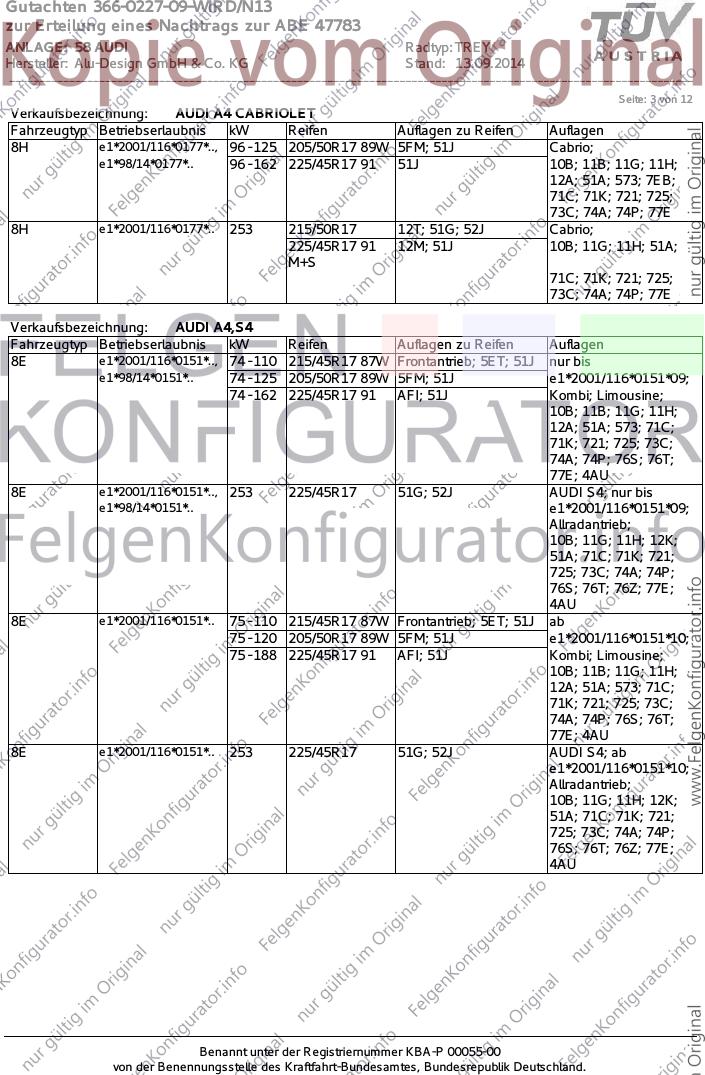

Seite: 3 von 12
Verkaufsbezeichnung: AUDI A4 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8H e1*2001/116*0177*.., 96 - 125 205/50R17 89W 5FM; 51J Cabrio;
e1*98/14*0177*.. 96 - 162 225/45R17 91 51J 10B; 11B; 11G; 11H;
12A; 51A; 573; 7EB;
71C; 71K; 721; 725;
73C; 74A; 74P; 77E
8H e1*2001/116*0177*.. 253 215/50R17 12T; 51G; 52J Cabrio;
225/45R17 91 12M; 51J 10B; 11G; 11H; 51A;
M+S
71C; 71K; 721; 725;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen
Auflagen
8E e1*2001/116*0151*.., 74 - 110 215/45R17 87W Frontantrieb; 5ET; 51J
nur bis
e1*98/14*0151*.. 74 - 125 205/50R17 89W 5FM; 51J e1*2001/116*0151*09;
74 - 162 225/45R17 91 AFI; 51J Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 76T;
77E; 4AU
8E e1*2001/116*0151*.., 253 225/45R17 51G; 52J AUDI S4; nur bis
e1*98/14*0151*.. e1*2001/116*0151*09;
Allradantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 76T; 76Z; 77E;
4AU
8E e1*2001/116*0151*.. 75 - 110 215/45R17 87W Frontantrieb; 5ET; 51J ab
75 - 120 205/50R17 89W 5FM; 51J e1*2001/116*0151*10;
75 - 188 225/45R17 91 AFI; 51J Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 76T;
77E; 4AU
8E e1*2001/116*0151*.. 253 225/45R17 51G; 52J AUDI S4; ab
e1*2001/116*0151*10;
Allradantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 76T; 76Z; 77E;
4AU
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________

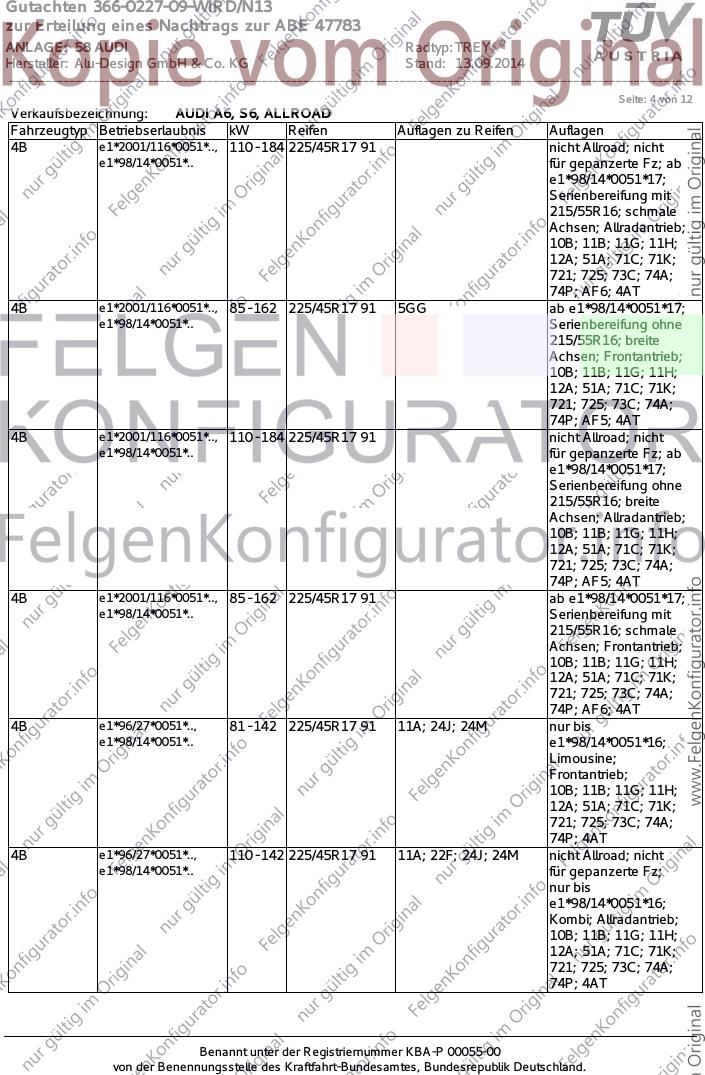

Seite: 4 von 12
Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung mit
215/55R16; schmale
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; AF6; 4AT
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 5GG ab e1*98/14*0051*17;
e1*98/14*0051*.. Serienbereifung ohne
215/55R16; breite
Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; AF5; 4AT
4B e1*2001/116*0051*.., 110 - 184 225/45R17 91 nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz; ab
e1*98/14*0051*17;
Serienbereifung ohne
215/55R16; breite
Achsen; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; AF5; 4AT
4B e1*2001/116*0051*.., 85 - 162 225/45R17 91 ab e1*98/14*0051*17;
e1*98/14*0051*.. Serienbereifung mit
215/55R16; schmale
Achsen; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; AF6; 4AT
4B e1*96/27*0051*.., 81 - 142 225/45R17 91 11A; 24J; 24M nur bis
e1*98/14*0051*.. e1*98/14*0051*16;
Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4AT
4B e1*96/27*0051*.., 110 - 142 225/45R17 91 11A; 22F; 24J; 24M nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz;
nur bis
e1*98/14*0051*16;
Kombi; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4AT
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________
Seite: 5 von 12

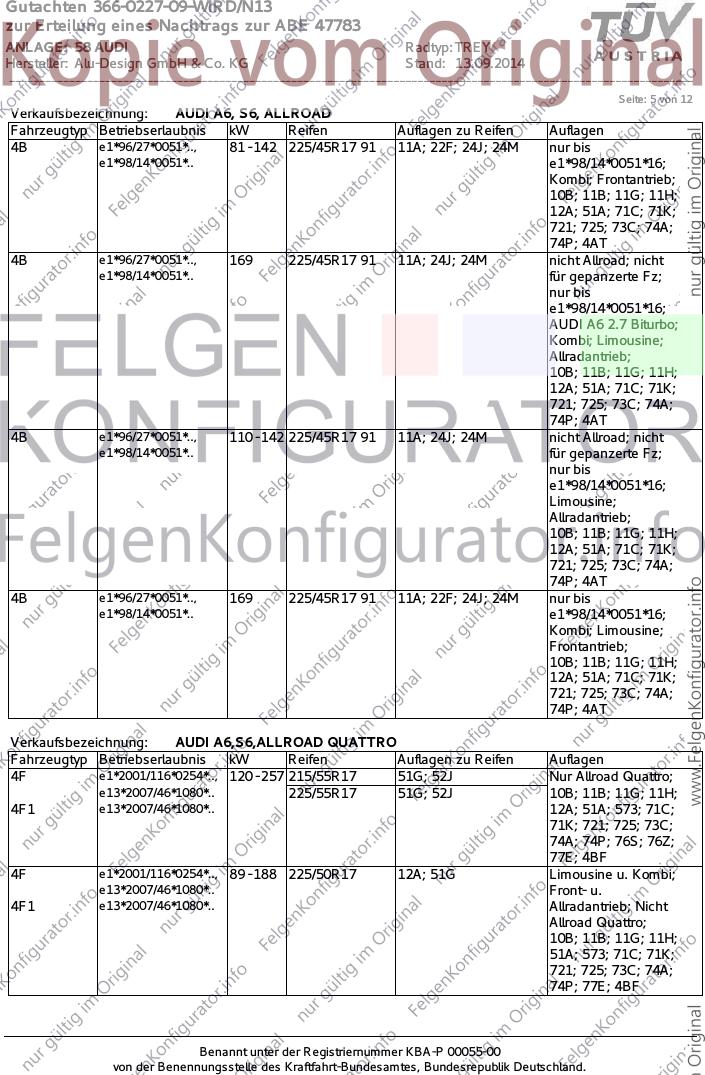

Verkaufsbezeichnung: AUDI A6, S6, ALLROAD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4B e1*96/27*0051*.., 81 - 142 225/45R17 91 11A; 22F; 24J; 24M nur bis
e1*98/14*0051*.. e1*98/14*0051*16;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4AT
4B e1*96/27*0051*.., 169 225/45R17 91 11A; 24J; 24M nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz;
nur bis
e1*98/14*0051*16;
AUDI A6 2.7 Biturbo;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4AT
4B e1*96/27*0051*.., 110 - 142 225/45R17 91 11A; 24J; 24M nicht Allroad; nicht
e1*98/14*0051*.. für gepanzerte Fz;
nur bis
e1*98/14*0051*16;
Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4AT
4B e1*96/27*0051*.., 169 225/45R17 91 11A; 22F; 24J; 24M nur bis
e1*98/14*0051*.. e1*98/14*0051*16;
Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 4AT
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 120 - 257 215/55R17 51G; 52J Nur Allroad Quattro;
e13*2007/46*1080*.. 225/55R17 51G; 52J 10B; 11B; 11G; 11H;
4F1 e13*2007/46*1080*.. 12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 76Z;
77E; 4BF
4F e1*2001/116*0254*.., 89 - 188 225/50R17 12A; 51G Limousine u. Kombi;
e13*2007/46*1080*.. Front- u.
4F1 e13*2007/46*1080*.. Allradantrieb; Nicht
Allroad Quattro;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E; 4BF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________
Seite: 6 von 12

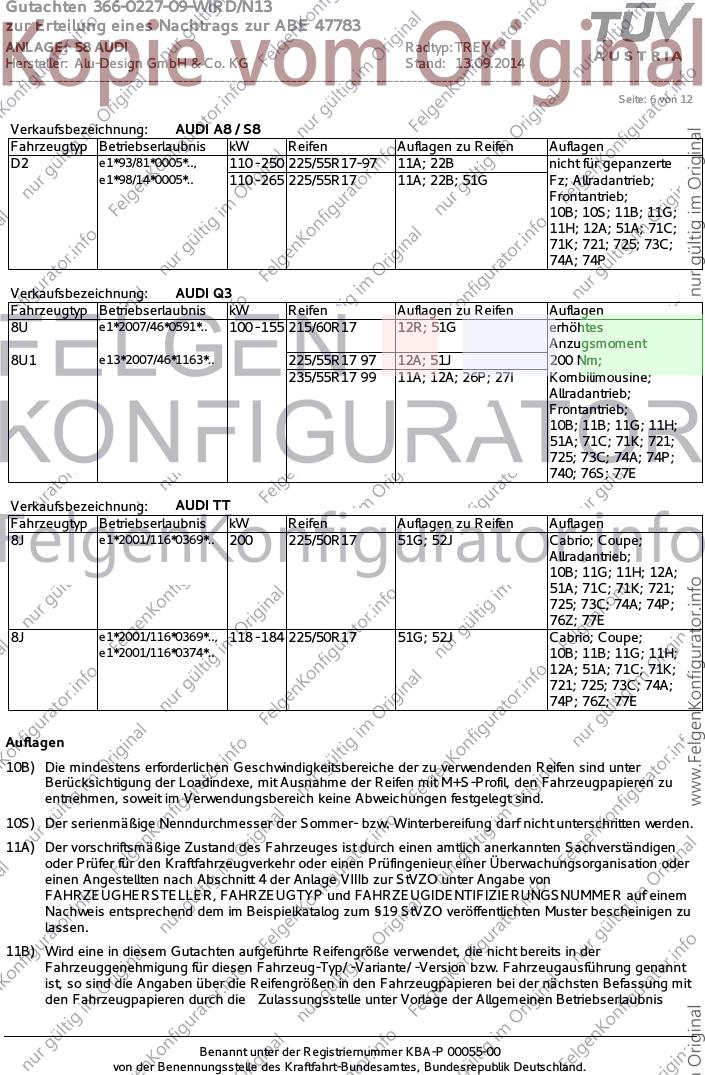

Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D2 e1*93/81*0005*.., 110 - 250 225/55R17-97 11A; 22B nicht für gepanzerte
e1*98/14*0005*.. 110 - 265 225/55R17 11A; 22B; 51G Fz; Allradantrieb;
Frontantrieb;
10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: AUDI Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8U e1*2007/46*0591*.. 100 - 155 215/60R17 12R; 51G erhöhtes
Anzugsmoment
8U1 e13*2007/46*1163*.. 225/55R17 97 12A; 51J 200 Nm;
235/55R17 99 11A; 12A; 26P; 27I Kombilimousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740; 76S; 77E
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 200 225/50R17 51G; 52J Cabrio; Coupe;
Allradantrieb;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76Z; 77E
8J e1*2001/116*0369*.., 118 - 184 225/50R17 51G; 52J Cabrio; Coupe;
e1*2001/116*0374*.. 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Z; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________
Seite: 7 von 12

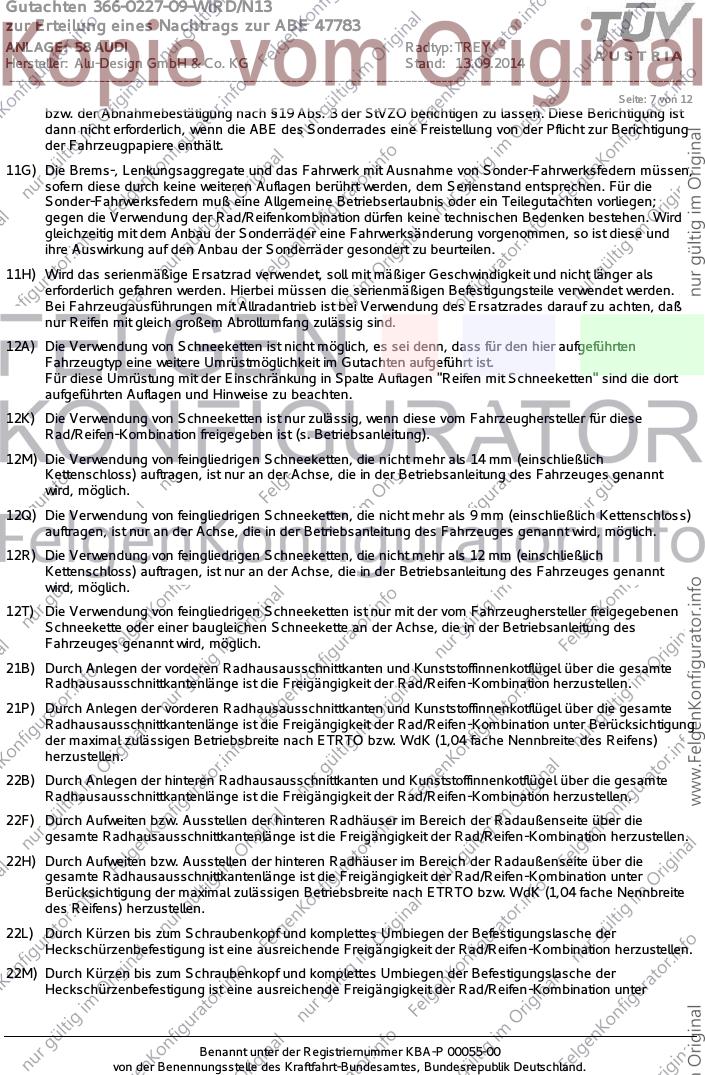

bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________
Seite: 8 von 12

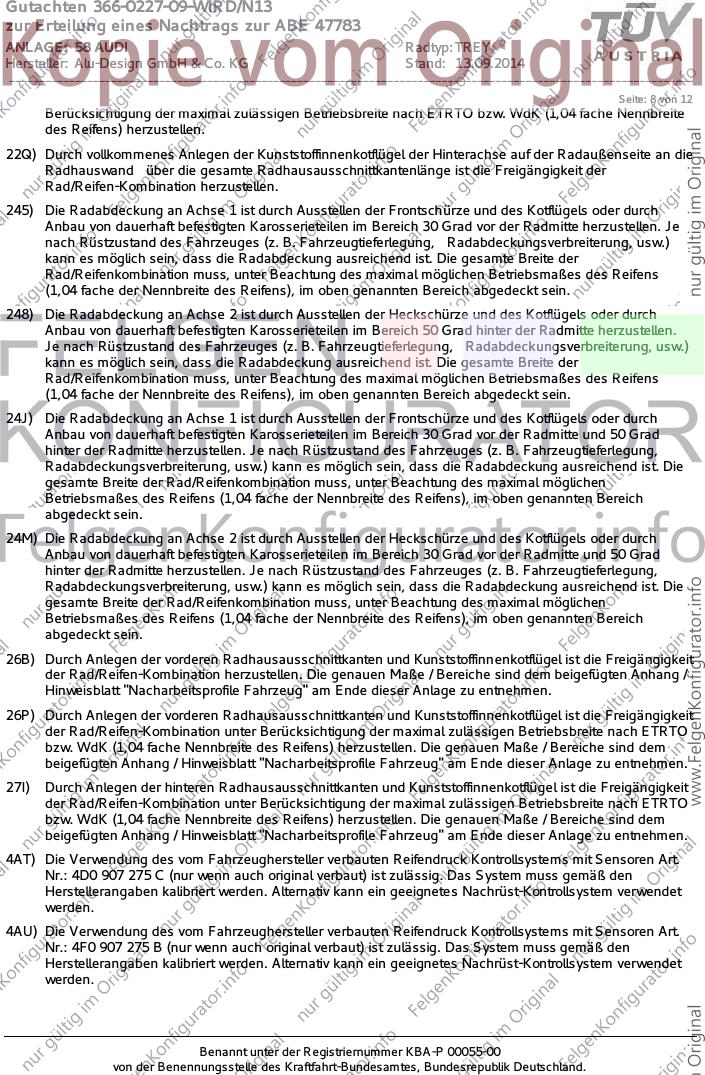

Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4AT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 4D0 907 275 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4AU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 4F0 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________
Seite: 9 von 12

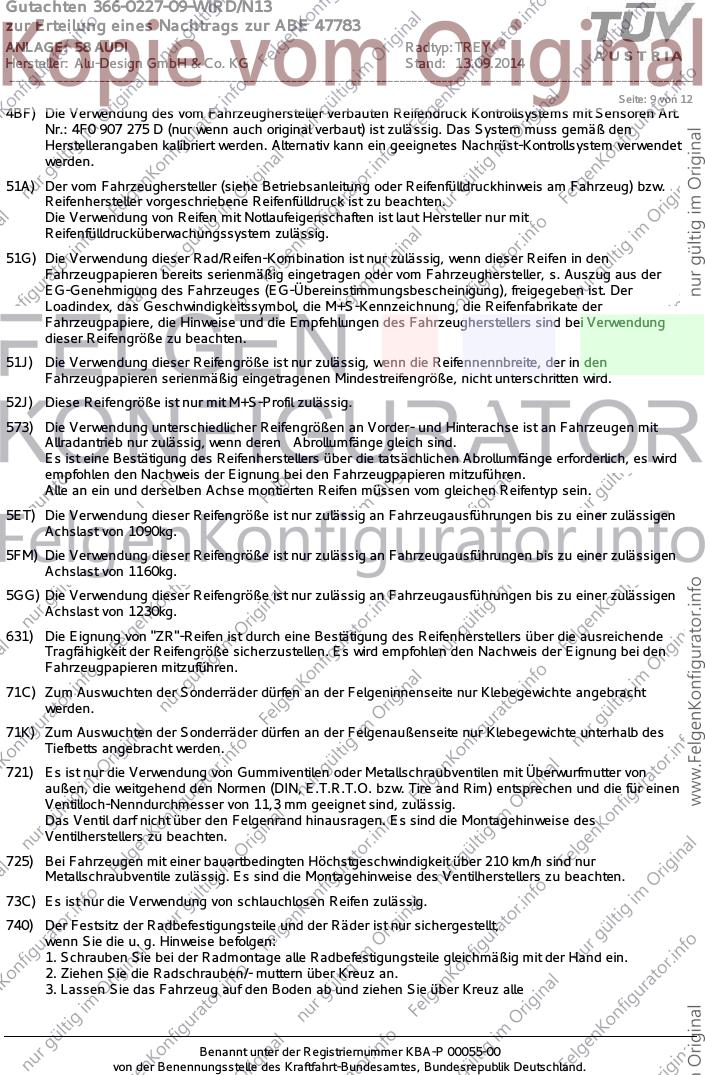

4BF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 4F0 907 275 D (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________

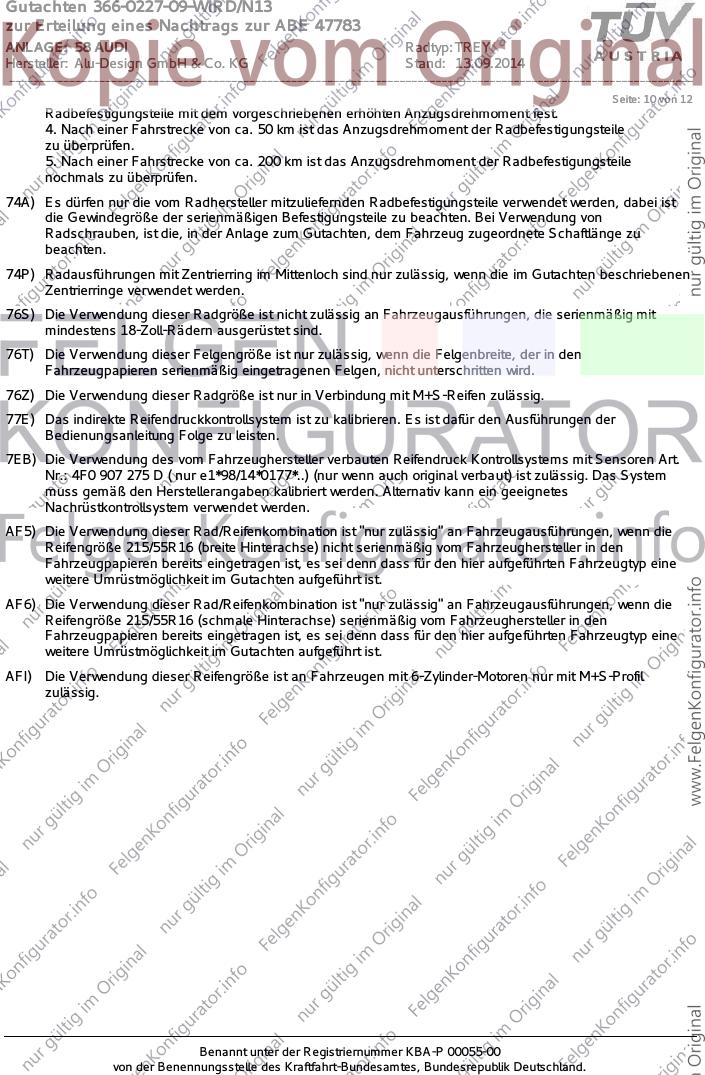

Seite: 10 von 12
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7EB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 4F0 907 275 D ( nur e1*98/14*0177*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
AF5) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (breite Hinterachse) nicht serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AF6) Die Verwendung dieser Rad/Reifenkombination ist "nur zulässig" an Fahrzeugausführungen, wenn die
Reifengröße 215/55R16 (schmale Hinterachse) serienmäßig vom Fahrzeughersteller in den
Fahrzeugpapieren bereits eingetragen ist, es sei denn dass für den hier aufgeführten Fahrzeugtyp eine
weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
AFI) Die Verwendung dieser Reifengröße ist an Fahrzeugen mit 6-Zylinder-Motoren nur mit M+S-Profil
zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________

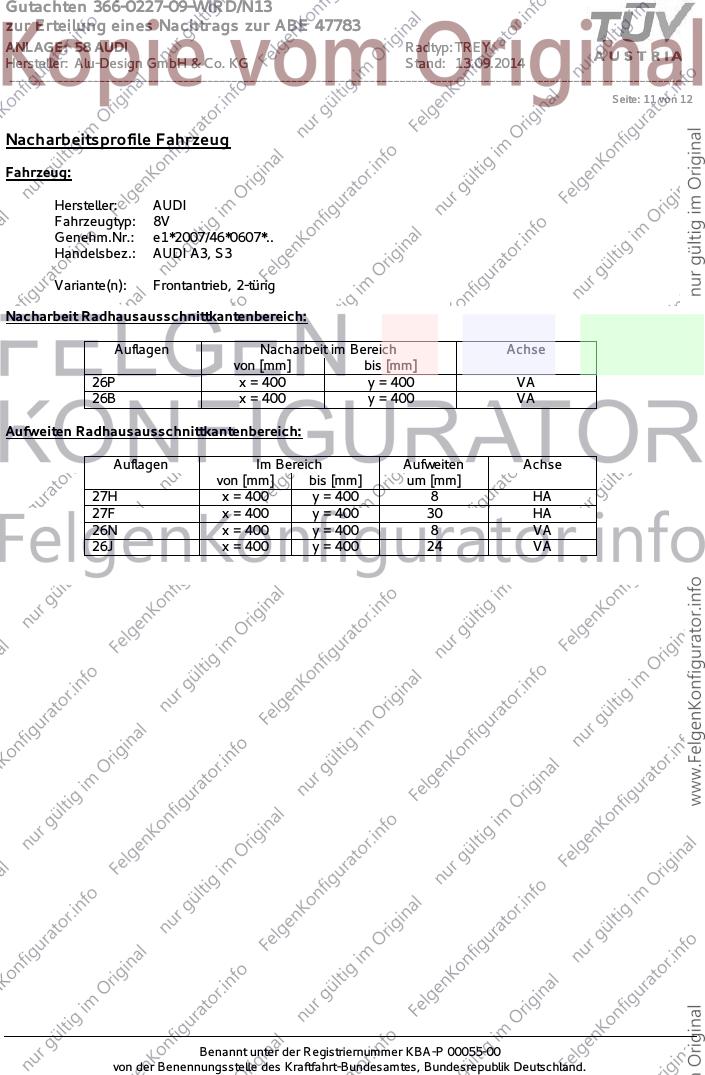

Seite: 11 von 12
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8V
Genehm.Nr.: e1*2007/46*0607*..
Handelsbez.: AUDI A3, S3
Variante(n): Frontantrieb, 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 400 y = 400 VA
26B x = 400 y = 400 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 400 y = 400 8 HA
27F x = 400 y = 400 30 HA
26N x = 400 y = 400 8 VA
26J x = 400 y = 400 24 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N13
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 58 AUDI Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 13.09.2014
__________________________________________________________________________________________________________________

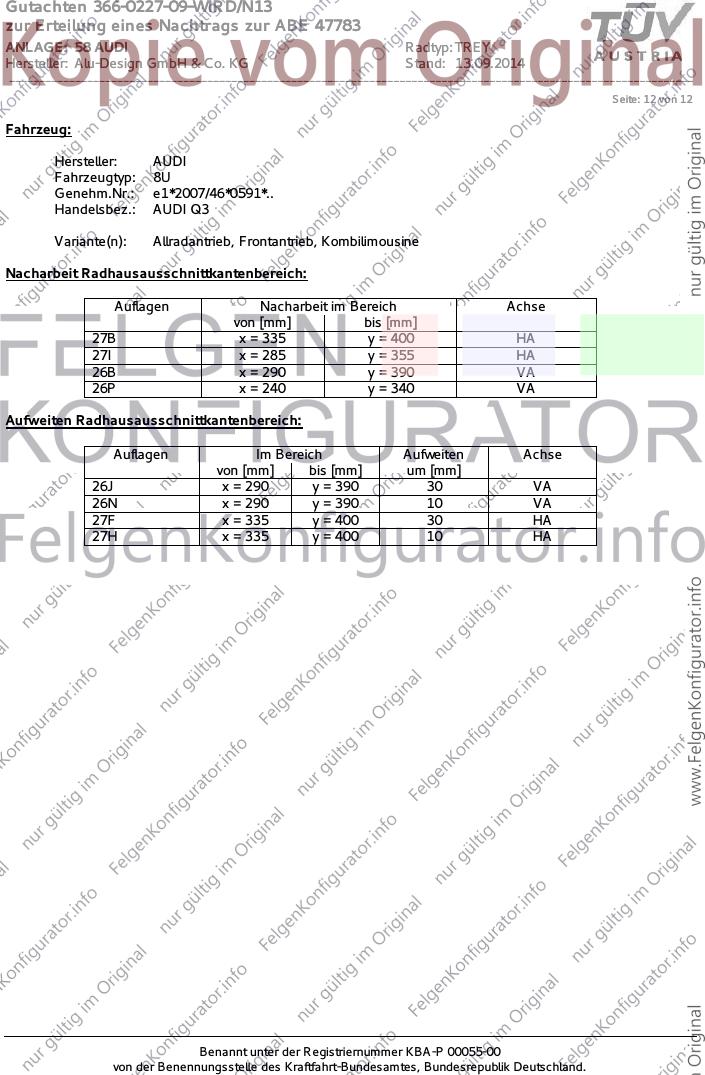

Seite: 12 von 12
Fahrzeug:
Hersteller: AUDI
Fahrzeugtyp: 8U
Genehm.Nr.: e1*2007/46*0591*..
Handelsbez.: AUDI Q3
Variante(n): Allradantrieb, Frontantrieb, Kombilimousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 335 y = 400 HA
27I x = 285 y = 355 HA
26B x = 290 y = 390 VA
26P x = 240 y = 340 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 390 30 VA
26N x = 290 y = 390 10 VA
27F x = 335 y = 400 30 HA
27H x = 335 y = 400 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
