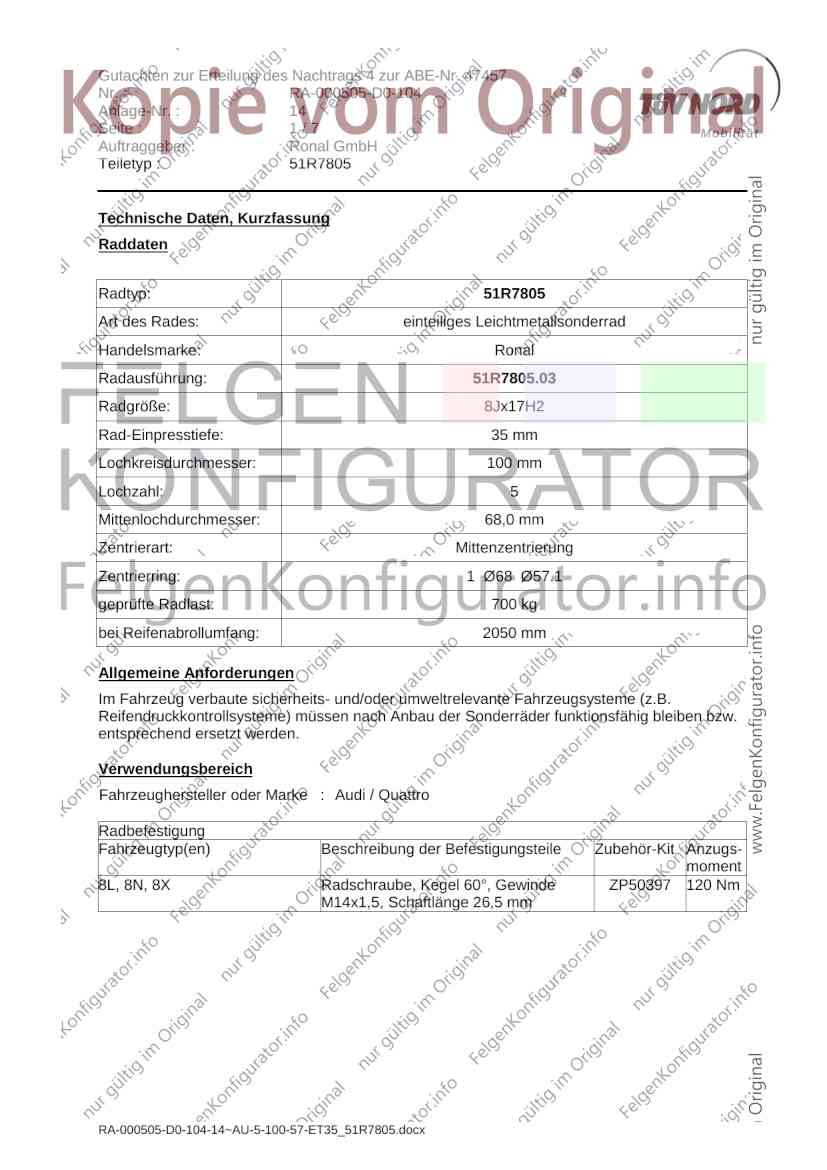

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Rades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi / Quattro
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
8L, 8N, 8X Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
M14x1,5, Schaftlänge 26,5 mm
RA-000505-D0-104-14~AU-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 8L
ABE / EG-Genehmigung: e1*95/54*0042*.., e1*98/14*0042*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 132 Audi A3, 205/45R17 A02) bis A10)
Audi A3 quattro M00)
215/45R17
225/45R17
A01)K03)K35)
235/40R17
A01)K03)K04)K35)
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
205/50R17 225/45R17 A01) bis A10)
M00) K04)K35)V00)
215/45R17 225/45R17 A01) bis A10)
K04)K35)V00)
215/45R17 235/40R17 A01) bis A10)
K04)K35)V00)
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 180 Audi S3 225/45R17 A02) bis A10)
235/40R17
5/100/57
RA-000505-D0-104-14~AU-5-100-57-ET35_51R7805.docx

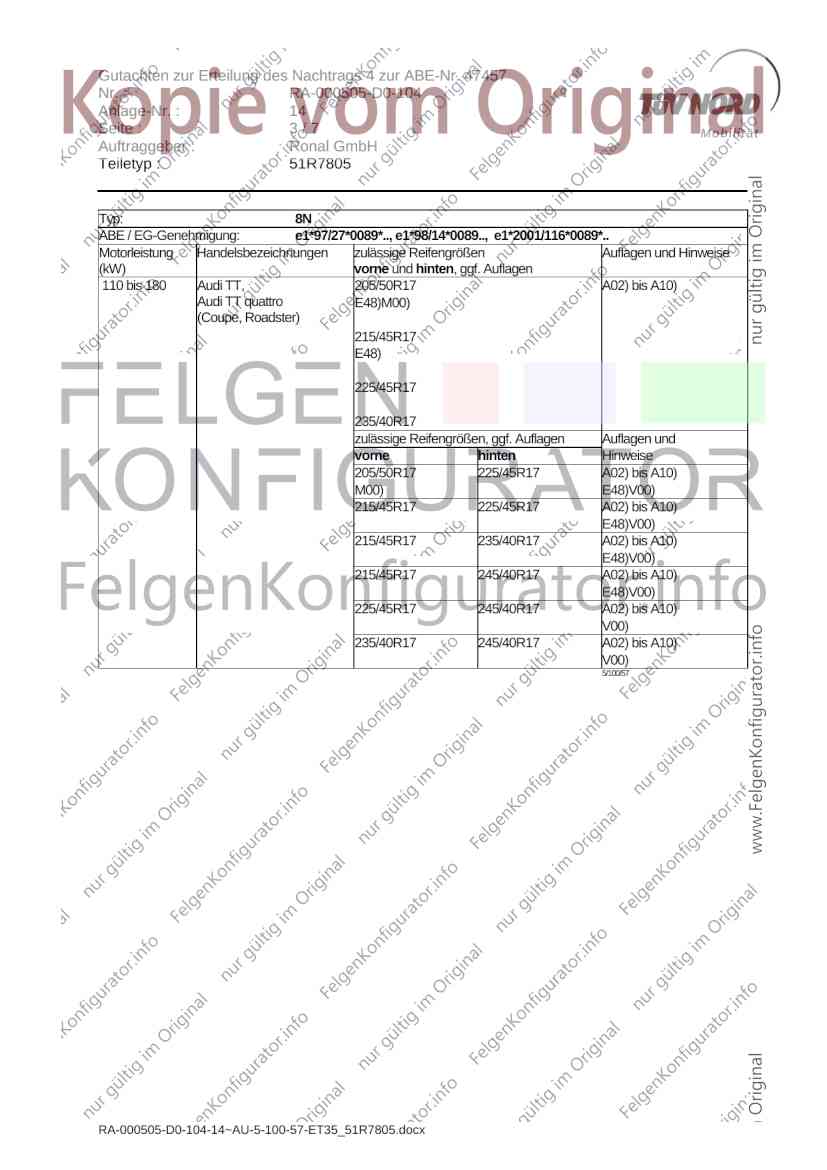

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 8N
ABE / EG-Genehmigung: e1*97/27*0089*.., e1*98/14*0089.., e1*2001/116*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 180 Audi TT, 205/50R17 A02) bis A10)
Audi TT quattro E48)M00)
(Coupe, Roadster)
215/45R17
E48)
225/45R17
235/40R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
205/50R17 225/45R17 A02) bis A10)
M00) E48)V00)
215/45R17 225/45R17 A02) bis A10)
E48)V00)
215/45R17 235/40R17 A02) bis A10)
E48)V00)
215/45R17 245/40R17 A02) bis A10)
E48)V00)
225/45R17 245/40R17 A02) bis A10)
V00)
235/40R17 245/40R17 A02) bis A10)
V00)
5/100/57
RA-000505-D0-104-14~AU-5-100-57-ET35_51R7805.docx

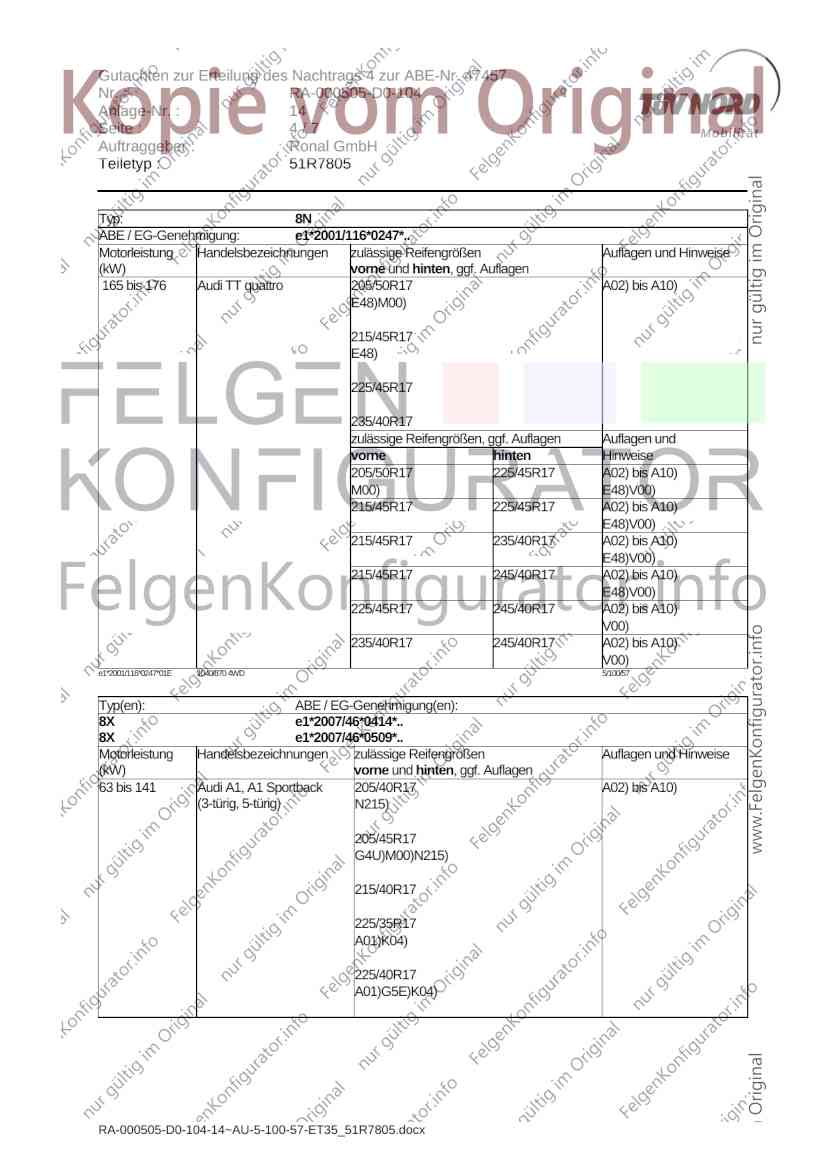

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 8N
ABE / EG-Genehmigung: e1*2001/116*0247*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 176 Audi TT quattro 205/50R17 A02) bis A10)
E48)M00)
215/45R17
E48)
225/45R17
235/40R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
205/50R17 225/45R17 A02) bis A10)
M00) E48)V00)
215/45R17 225/45R17 A02) bis A10)
E48)V00)
215/45R17 235/40R17 A02) bis A10)
E48)V00)
215/45R17 245/40R17 A02) bis A10)
E48)V00)
225/45R17 245/40R17 A02) bis A10)
V00)
235/40R17 245/40R17 A02) bis A10)
V00)
e1*2001/116*0247*01E 1040/870 4WD 5/100/57
Typ(en): ABE / EG-Genehmigung(en):
8X e1*2007/46*0414*..
8X e1*2007/46*0509*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 141 Audi A1, A1 Sportback 205/40R17 A02) bis A10)
(3-türig, 5-türig) N215)
205/45R17
G4U)M00)N215)
215/40R17
225/35R17
A01)K04)
225/40R17
A01)G5E)K04)
RA-000505-D0-104-14~AU-5-100-57-ET35_51R7805.docx

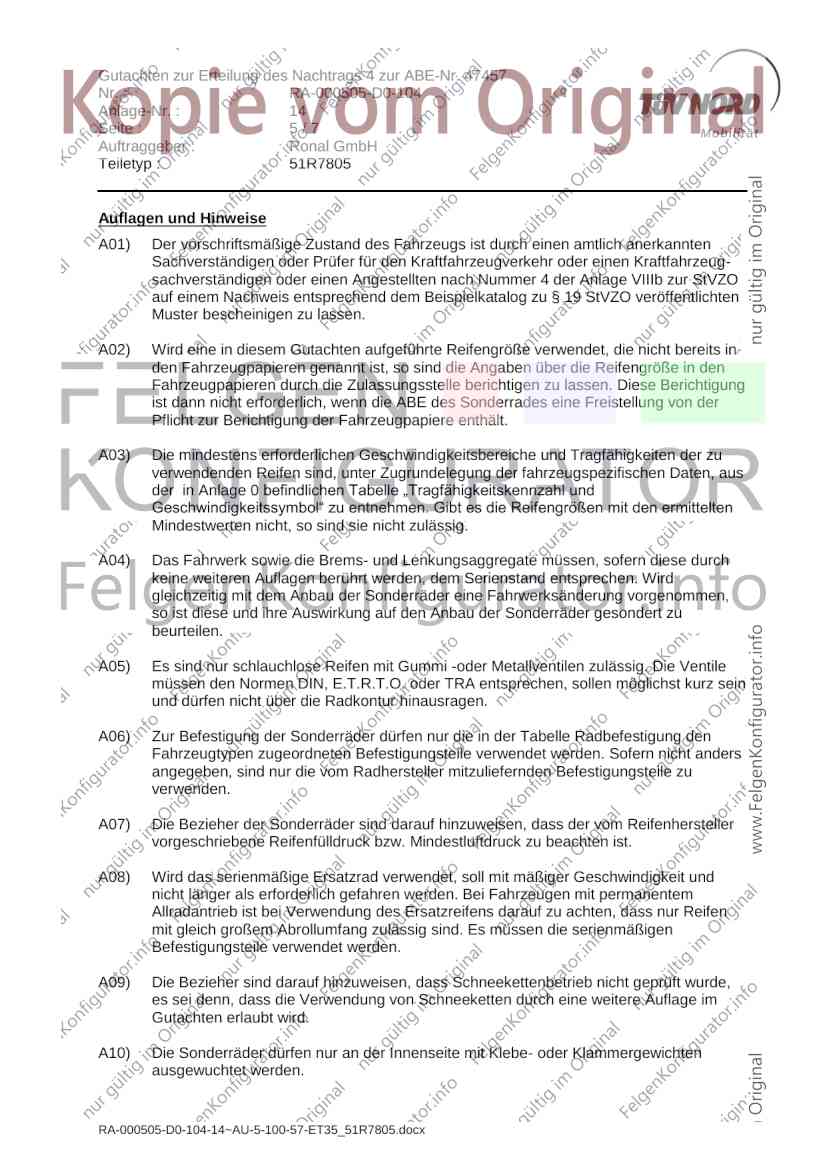

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
RA-000505-D0-104-14~AU-5-100-57-ET35_51R7805.docx

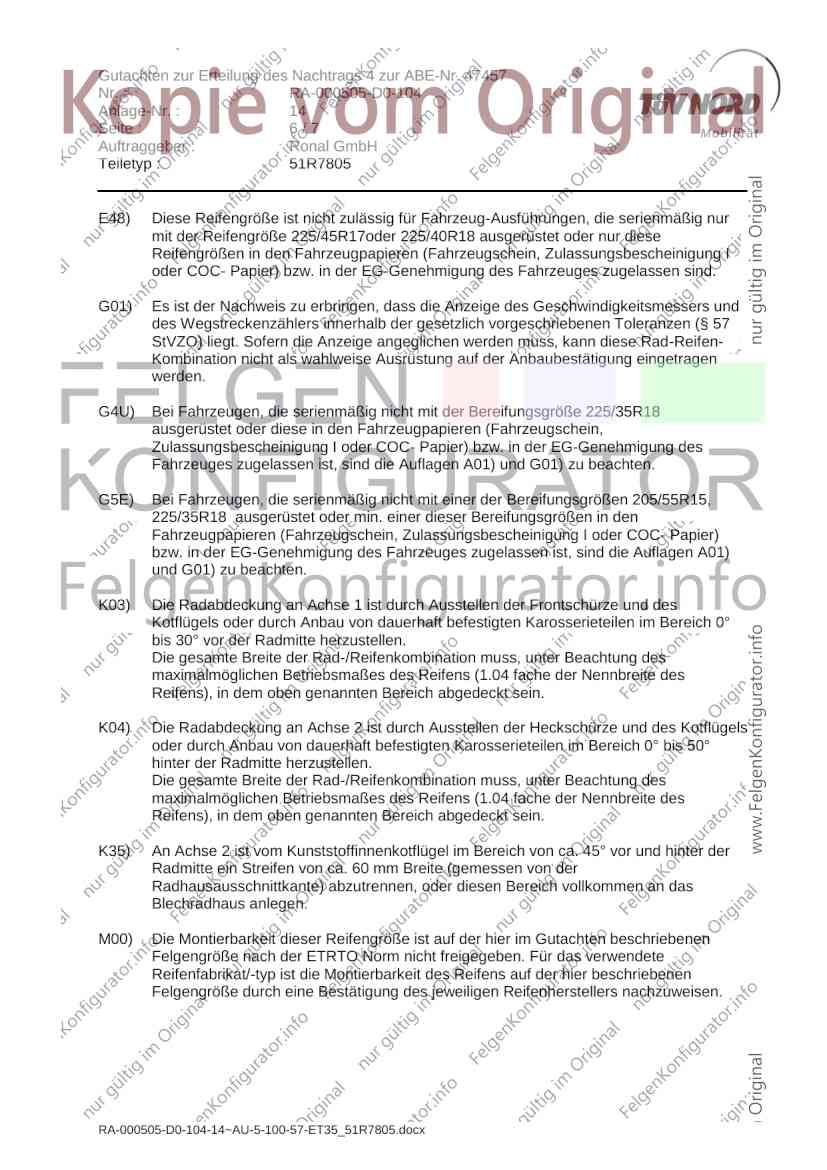

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
E48) Diese Reifengröße ist nicht zulässig für Fahrzeug-Ausführungen, die serienmäßig nur
mit der Reifengröße 225/45R17oder 225/40R18 ausgerüstet oder nur diese
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G4U) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 225/35R18
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5E) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/55R15,
225/35R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder diesen Bereich vollkommen an das
Blechradhaus anlegen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
RA-000505-D0-104-14~AU-5-100-57-ET35_51R7805.docx

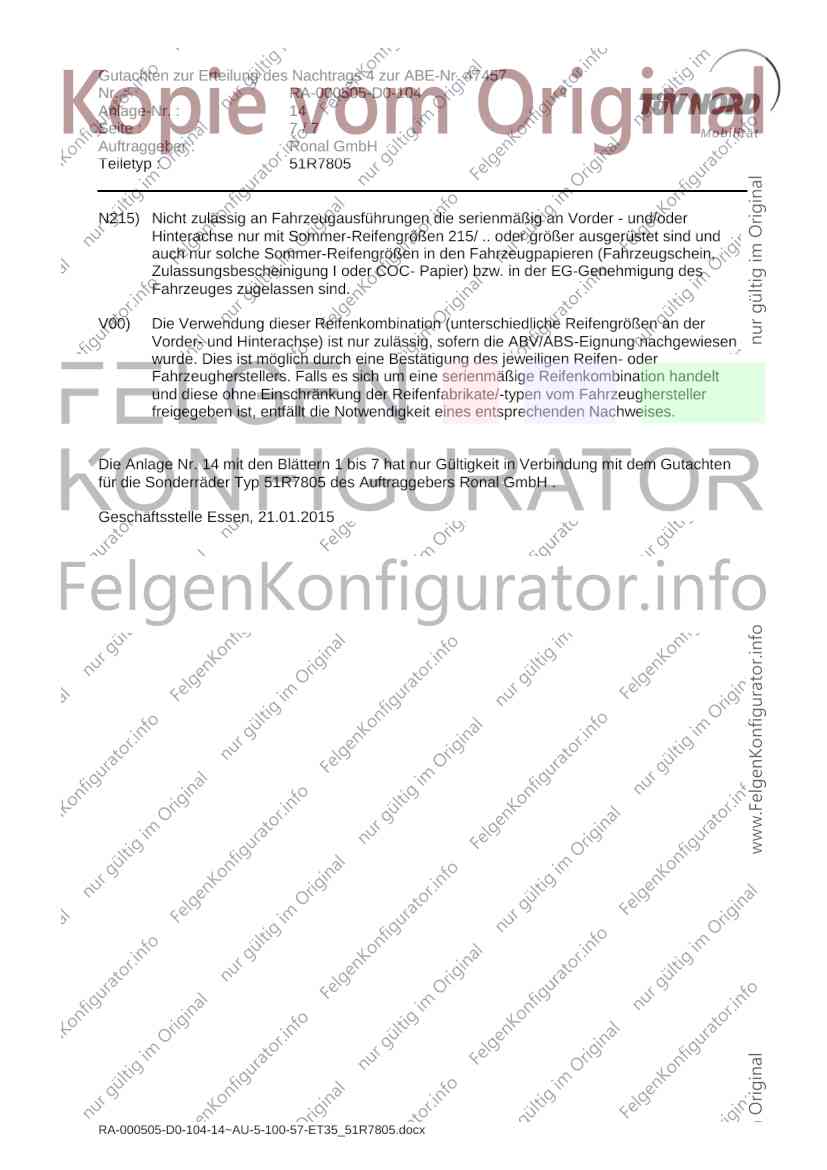

Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 47457
Nr. : RA-000505-D0-104
Anlage-Nr. : 14
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 14 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 21.01.2015
