Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 1 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Technische Daten, Kurzfassung
Raddaten
Radtyp: RB-8018
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorder-und Hinterachse
Radausführung: Lk 112
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø66,45 / Ø57,1
geprüfte Radlast: 730 kg
bei Reifenabrollumfang: 2200 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi (D), Quattro
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4B, 4F, 4F1, 8E, 8H, B5, C4, Radschraube, Kegel 60°, Gewinde 120 Nm
D2, QB6, 8J, 8V M14x1,5, Schaftlänge 28,5 mm
4E Radschraube, Kegel 60°, Gewinde 150 nm
M14x1,5, Schaftlänge 33 mm
8U, 8U1 Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 33 mm
RA-000865-A0-021-01~AU-5-112-57-ET30.docx

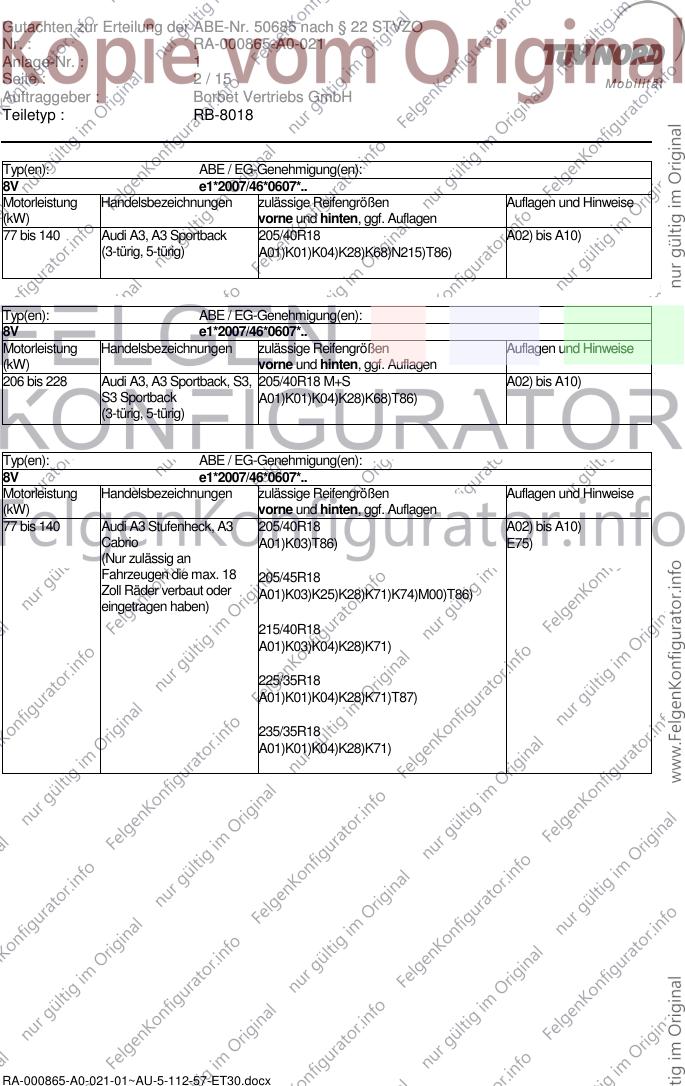

Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 2 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 140 Audi A3, A3 Sportback 205/40R18 A02) bis A10)
(3-türig, 5-türig) A01)K01)K04)K28)K68)N215)T86)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 Audi A3, A3 Sportback, S3, 205/40R18 M+S A02) bis A10)
S3 Sportback A01)K01)K04)K28)K68)T86)
(3-türig, 5-türig)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 140 Audi A3 Stufenheck, A3 205/40R18 A02) bis A10)
Cabrio A01)K03)T86) E75)
(Nur zulässig an
Fahrzeugen die max. 18 205/45R18
Zoll Räder verbaut oder A01)K03)K25)K28)K71)K74)M00)T86)
eingetragen haben)
215/40R18
A01)K03)K04)K28)K71)
225/35R18
A01)K01)K04)K28)K71)T87)
235/35R18
A01)K01)K04)K28)K71)
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 3 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 140 Audi A3 Stufenheck, A3 205/40R18 A02) bis A10)
Cabrio A01)K03)T86) E76)
(Nur zulässig an
Fahrzeugen die 205/45R18
serienmäßig 19 Zoll Räder A01)K03)K25)K28)K71)K74)M00)T86)
verbaut und/oder
eingetragen haben) 215/40R18
A01)K03)K04)K28)K71)
225/35R18
A01)K01)K04)K28)K71)T87)
235/35R18
A01)K01)K04)K28)K71)
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
210 bis 228 Audi S3 Stufenheck, S3 205/40R18 M+S A02) bis A10)
Cabrio A01)K03)T86)
(Nur zulässig an
Fahrzeugen die max. 18 205/45R18 M+S
Zoll Räder verbaut oder A01)K03)K25)K28)K71)K74)M00)T86)
eingetragen haben)
215/40R18 M+S
A01)K03)K04)K28)K71)
235/35R18
A01)K01)K04)K28)K71)
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 4 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ(en): ABE / EG-Genehmigung(en):
8V e1*2007/46*0607*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 Audi S3 Stufenheck, S3 205/40R18 M+S A02) bis A10)
Cabrio A01)K03)T86)
(Nur zulässig an
Fahrzeugen die 205/45R18 M+S
serienmäßig 19 Zoll Räder A01)K03)K25)K28)K71)K74)M00)T86)
verbaut und/oder
eingetragen haben) 215/40R18 M+S
A01)K03)K04)K28)K71)
235/35R18
A01)K01)K04)K28)K71)
Typ: B5
ABE / EG-Genehmigung: e1*93/81*0013*.., e1*98/14*0013*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 142 Audi A4, 225/40R18 A01) bis A10)
Audi A4 quattro, K03)K04)K28)K39)
Audi A4 Avant,
Audi A4 Avant quattro
169 Audi A4 quattro, 225/40R18 A01) bis A10)
Audi A4 Avant quattro K03)K04)K28)K39)
195 Audi A4 quattro, 225/40R18 A01) bis A10)
Audi A4 Avant quattro K03)K04)K28)K39)
e1*98/14*0013*21E 1150/11 30(1100) 5/112/57
Typ: 8E
ABE / EG-Genehmigung: e1*98/14*0151*.., e1*2001/116*0151*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 188 Audi A4, 225/40R18 A01) bis A10)
Audi A4 quattro, K03)K35)
Audi A4 Avant, 235/40R18
Audi A4 Avant quattro K28)
253 Audi S4, 225/40R18 M+S
Audi S4 quattro,
Audi S4 Avant, 235/40R18
Audi S4 Avant quattro K28)
e1*2001/116*0151*23E 1250/1150 5/112/57
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 5 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ: 8H
ABE / EG-Genehmigung: e1*98/14*0177*.., e1*2001/116*0177*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 188 Audi A4 Cabriolet, 225/40R18 A01) bis A10)
Audi A4 Cabriolet quattro K03)K04)K28)K55)K56)
235/40R18
253 Audi S4 Cabriolet, 225/40R18 M+S
Audi S4 Cabriolet quattro
235/40R18
e1*2001/116*0177*10E 1250/1165 5/112/57
Typ: QB6
ABE / EG-Genehmigung: e1*2001/116*0243*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
162 bis 182 Audi A4, 225/40R18 A01) bis A10)
Audi A4 quattro, K03)K04)K28)K55)K56)
Audi A4 Avant, 235/40R18
Audi A4 Avant quattro,
Audi A4 Cabrio
253 Audi A4 quattro Cabrio, 225/40R18 M+S
Audi S4 Cabrio
235/40R18
e1*2001/116*0243*06E 1250/1165(0) 5/112/57
Typ: C4
ABE / EG-Genehmigung: F619; F619/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
60 bis 142 Audi 100, 225/40R18 A01) bis A10)
Audi 100 Avant, K03)K04)K13)K36)
Audi 100 quattro,
Audi 100 Avant quattro,
Audi A6,
Audi A6 Avant,
Audi A6 quattro,
Audi A6 Avant quattro
169 bis 213 Audi S4 ww. Audi S6 , 235/40R18 A01) bis A10)
Audi S4 Avant ww., K03)K04)
Audi S6 Avant
F619/1/NT10E 1240/1200 5/112/57,1
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 6 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ: 4B
ABE / EG-Genehmigung: e1*96/27*0051*.., e1*98/14*0051*.., e1*2001/116*0051*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 142 Audi A6, A6 quattro 225/40R18 A01) bis A10)E44)
(Limousine, Avant) K03)K28)K39)
235/40R18
K04)K53)
162 bis 184 Audi A6, A6 quattro 235/40R18
(Limousine, Avant) K04)K53)
191 bis 220 Audi A6, A6 quattro 245/40R18 A02) bis A10)
(Limousine, Avant)
255/35R18
M00)
250 Audi S6 255/35R18 A02) bis A10)
M00)
e1*2001/116*0051*25E 5/112/57
Typ: 4B
ABE / EG-Genehmigung: e1*98/14*0190*.., e1*2001/116*0190*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
331 bis 353 Audi RS6 quattro 225/45R18 M+S A02) bis A10)
255/40R18
M00)
e1*2001/116*0190*03 1255/1200 5/112/57
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 Allroad quattro 225/45R18 A02) bis A10)
245/45R18
A01)K03)K04)K63)
5/112/57
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 7 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 bis 160 Audi A6 225/45R18 A02) bis A10)
(Ausführungen mit kleinsten A01)K04)K64) E44)E54)
Serienreifen 205/..)
235/40R18
A01)K01)K04)K64)
245/40R18
A01)K01)K04)K28)K64)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)
K04)K28)K64) E44)E54)V00)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 257 Audi A6 225/45R18 A02) bis A10)
(Ausführungen mit kleinsten A01)K04)K64) E44)E54)
Serienreifen 225/..)
235/40R18
A01)K01)K04)K64)
245/40R18
A01)K01)K04)K28)K64)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R18 245/40R18 A01) bis A10)
K04)K28)K64) E44)E54)V00)
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
320 Audi S6 235/40R18 M+S A02) bis A10)
(Serie ab 225/..) A01)K01)K04)K64) E54)
245/40R18 M+S
A01)K01)K04)K28)K64)
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 8 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ: D2
ABE / EG-Genehmigung: G850; e1*93/81*0005*.., e1*98/14*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 265 Audi A8, S8 235/50R18 A02) bis A10)
E44)ER1)
245/45R18
255/45R18
A01)K03)
5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/50R18 A02) bis A10)
A01)K04)N245) E44)EF0)
235/50R18 M+S
A01)K04)
245/45R18
N255)
245/45R18 M+S
245/50R18
A01)K03)K04)K35)N255)
245/50R18 M+S
A01)K03)K04)K35)
255/45R18
A01)K04)N265)
255/45R18 M+S
A01)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R18 255/45R18 A01) bis A10)
N245) K04)N265) E44)EF0)V00)
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 9 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
118 bis 155 Audi TT, Audi TT quattro 225/45R18 A02) bis A10)
(Coupe, Cabrio; Baureihe A01)K01)K04)K67) E77)
8J; bis EG-Genehmigungs-
Nr e1*2001/116*0369*16;
Ausführungen mit kleinsten
Sommer-Serienreifen
225/..)
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
8J e1*2001/116*0375*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 265 Audi TT, Audi TT quattro 225/45R18 M+S A02) bis A10)
(Coupe, Cabrio; Baureihe A01)K01)K04)K67) E77)
8J; bis EG-Genehmigungs-
Nr e1*2001/116*0369*16;
Ausführungen mit kleinsten
Sommer-Reifen 245/..)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 215/55R18 A02) bis A10)
(mit Serienverbreiterung) A93a)M00)N225)
225/50R18
A93)N235)
235/50R18
245/45R18
A93)
255/45R18
A93a)
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 10 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 215/55R18 A02) bis A10)
(ohne Serienverbreiterung) A93a)M00)N225)
225/50R18
A01)A93)K03)N235)
235/50R18
A01)K03)K04)
245/45R18
A01)A93)K03)
255/45R18
A01)A93a)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0590*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
228 bis 270 Audi Q3 RS 225/50R18 M+S A02) bis A10)
A93)
235/45R18
A93)N245)
235/50R18
N245)
245/45R18
255/45R18
A93a)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 11 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1

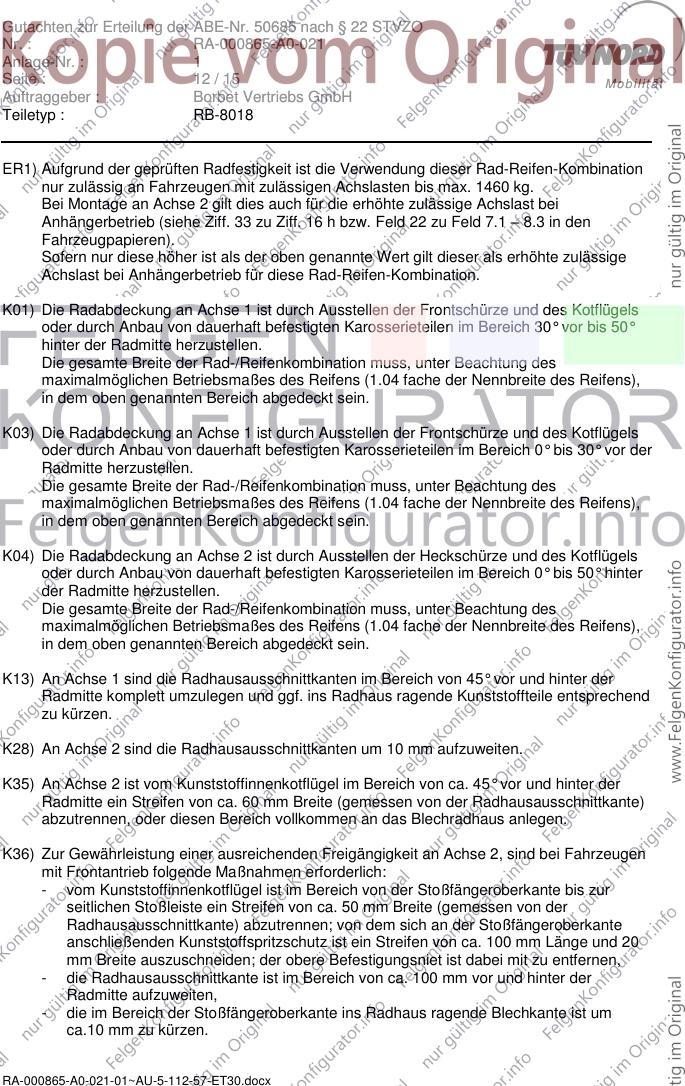

Seite : 12 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1460 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K36) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2, sind bei Fahrzeugen
mit Frontantrieb folgende Maßnahmen erforderlich:
- vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 50 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen; von dem sich an der Stoßfängeroberkante
anschließenden Kunststoffspritzschutz ist ein Streifen von ca. 100 mm Länge und 20
mm Breite auszuschneiden; der obere Befestigungsniet ist dabei mit zu entfernen,
- die Radhausausschnittkante ist im Bereich von ca. 100 mm vor und hinter der
Radmitte aufzuweiten,
- die im Bereich der Stoßfängeroberkante ins Radhaus ragende Blechkante ist um
ca.10 mm zu kürzen.
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1

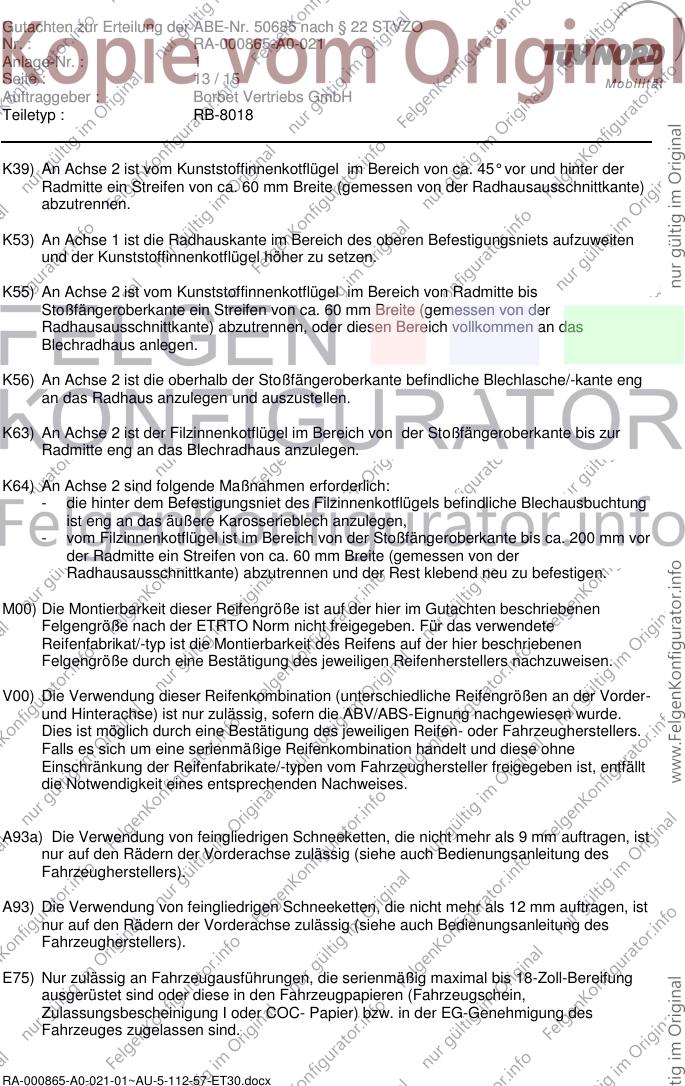

Seite : 13 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
K39) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen.
K53) An Achse 1 ist die Radhauskante im Bereich des oberen Befestigungsniets aufzuweiten
und der Kunststoffinnenkotflügel höher zu setzen.
K55) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von Radmitte bis
Stoßfängeroberkante ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder diesen Bereich vollkommen an das
Blechradhaus anlegen.
K56) An Achse 2 ist die oberhalb der Stoßfängeroberkante befindliche Blechlasche/-kante eng
an das Radhaus anzulegen und auszustellen.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
Radmitte eng an das Blechradhaus anzulegen.
K64) An Achse 2 sind folgende Maßnahmen erforderlich:
- die hinter dem Befestigungsniet des Filzinnenkotflügels befindliche Blechausbuchtung
ist eng an das äußere Karosserieblech anzulegen,
- vom Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis ca. 200 mm vor
der Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen und der Rest klebend neu zu befestigen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E75) Nur zulässig an Fahrzeugausführungen, die serienmäßig maximal bis 18-Zoll-Bereifung
ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 14 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
E76) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
235/35R19 (dann auf 8x19 ET49) ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E77) Nur zulässig an Fahrzeugausführungen bis Modelljahr 2014 (Modell 8J):
- bis EG-Genehmigungs-Nr. e1*2001/116*0369*16
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K67) An Achse 2 sind folgende Maßnahmen erforderlich:
- die an der Stoßfängeroberkante befindliche Blechlasche/-kante ist zu kürzen bzw. eng
an das Radhaus anzulegen und der Stoßfänger entsprechend neu zu befestigen,
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen.
K68) An Achse 2 sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von 100 mm unterhalb der Stoßfängeroberkante
bis ca. 200 mm vor der Radmitte eng an das Blechradhaus anzulegen oder entspre-
chend zu kürzen.
K71) An Achse 2 ist der Filzinnenkotflügel, im Bereich von 45° vor bis 45° hinter der Radmitte,
eng an das Blechradhaus anzulegen.
K74) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 15° hinter der Radmitte
sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im Bereich von Oberkante Stoßfänger
bis 50°nach hinten umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben warm einzuformen und
hinter die umgelegte Radhauskante zu klemmen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
Gutachten zur Erteilung der ABE-Nr. 50685 nach § 22 STVZO
Nr. : RA-000865-A0-021
Anlage-Nr. : 1
Seite : 15 / 15 Mo b i l i t ä t
Auftraggeber : Borbet Vertriebs GmbH
Teiletyp : RB-8018
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N265) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 265/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 1 mit den Blättern 1 bis 15 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RB-8018 des Auftraggebers Borbet Vertriebs GmbH.
Geschäftsstelle Essen, 18.10.2016
RA-000865-A0-021-01~AU-5-112-57-ET30.docx
