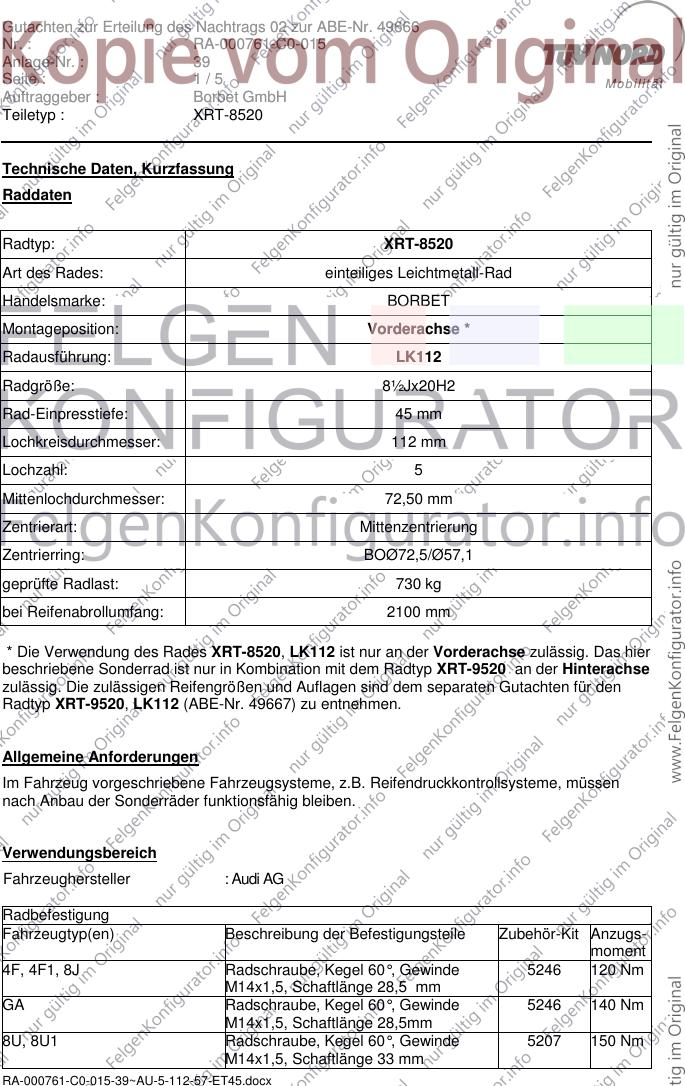

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 49666
Nr. : RA-000761-C0-015
Anlage-Nr. : 39
Seite : 1/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: XRT-8520
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: BORBET
Montageposition: Vorderachse *
Radausführung: LK112
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ72,5/Ø57,1
geprüfte Radlast: 730 kg
bei Reifenabrollumfang: 2100 mm
* Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp XRT-9520 an der Hinterachse
zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten Gutachten für den
Radtyp XRT-9520, LK112 (ABE-Nr. 49667) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller : Audi AG
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
4F, 4F1, 8J Radschraube, Kegel 60°, Gewinde 5246 120 Nm
M14x1,5, Schaftlänge 28,5 mm
GA Radschraube, Kegel 60°, Gewinde 5246 140 Nm
M14x1,5, Schaftlänge 28,5mm
8U, 8U1 Radschraube, Kegel 60°, Gewinde 5207 150 Nm
M14x1,5, Schaftlänge 33 mm
RA-000761-C0-015-39~AU-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 49666
Nr. : RA-000761-C0-015
Anlage-Nr. : 39
Seite : 2/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8520
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
89 bis 160 Audi A6 245/30R20 245/30R20 A02) bis A10)
(Ausführungen mit kleinsten E44)E54)T90)
Serienreifen 205/..)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
4F e1*2001/116*0254*..
4F1 e13*2007/46*1080*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
120 bis 257 Audi A6 245/30R20 245/30R20 A02) bis A10)
(Ausführungen mit kleinsten E44)E54)T90)
Serienreifen 225/..)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
85 bis 140 Audi Q2 245/30R20 245/30R20 A01) bis A10)
(mit Serienverbreiterung) K03)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
85 bis 140 Audi Q2 245/30R20 245/30R20 A01) bis A10)
(ohne Serienverbreiterung) K03)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
RA-000761-C0-015-39~AU-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 49666
Nr. : RA-000761-C0-015
Anlage-Nr. : 39
Seite : 3/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8520
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
88 bis 162 Audi Q3 235/35R20 235/35R20 A02) bis A10)
(ohne Serienverbreiterung)
245/35R20 245/35R20 A02) bis A10)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
132 bis 169 Audi TT Coupe, Roadster 245/30R20 245/30R20 A02) bis A10)
(Baureihe 8S; ab EG- E77a)
Genehmigungs-Nr
e1*2001/116*0369*17)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
8J e1*2001/116*0369*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET45 9.5x20,ET40
210 bis 228 Audi TTS Coupe, Roadster 245/30R20 245/30R20 A01) bis A10)B100)
(Baureihe 8S; ab EG- E77a)
Genehmigungs-Nr
e1*2001/116*0369*17)
Die Verwendung des Rades XRT-8520, LK112 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp XRT-9520 (ABE-Nr. 49667) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000761-C0-015-39~AU-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 49666
Nr. : RA-000761-C0-015
Anlage-Nr. : 39
Seite : 4/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8520
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
B100) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage:
Achse1: innenbelüftete Bremsscheibe Ø340x30 mm, 4-Kolben-Festsattel
E44) Nicht zulässig an der gepanzerten (beschußgesicherten) Versionen.
E54) Nicht zulässig an Fahrzeug-Ausführungen: Allroad
RA-000761-C0-015-39~AU-5-112-57-ET45.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 49666
Nr. : RA-000761-C0-015
Anlage-Nr. : 39
Seite : 5/5 Mo b i l i t ä t
Auftraggeber : Borbet GmbH
Teiletyp : XRT-8520
E77a) Nur zulässig an Fahrzeugausführungen ab Modelljahr 2015 (Modell 8S):
- ab EG-Genehmigungs-Nr. e1*2001/116*0369*17
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 39 mit den Blättern 1 bis 5 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ XRT-8520 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 26.04.2017
RA-000761-C0-015-39~AU-5-112-57-ET45.docx
