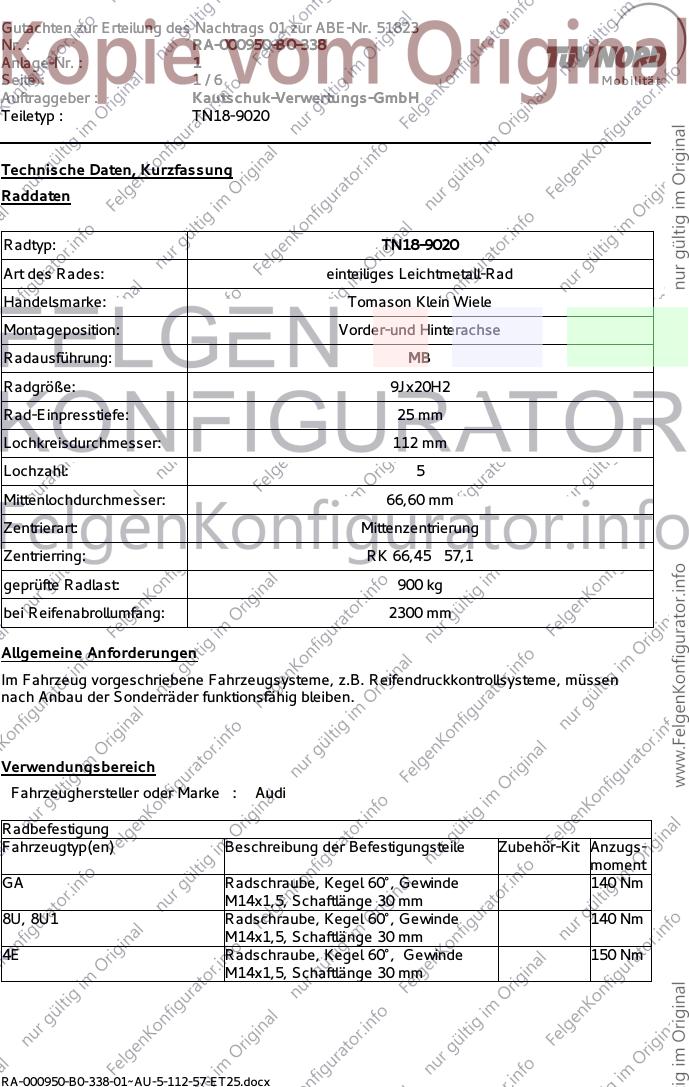

Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 51823
Nr. : RA-000950-B0-338
Anlage-Nr. : 1
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: TN18-9020
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Tomason Klein Wiele
Montageposition: Vorder-und Hinterachse
Radausführung: MB
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 25 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: RK 66,45 57,1
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Audi
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
GA Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 30 mm
8U, 8U1 Radschraube, Kegel 60°, Gewinde 140 Nm
M14x1,5, Schaftlänge 30 mm
4E Radschraube, Kegel 60°, Gewinde 150 Nm
M14x1,5, Schaftlänge 30 mm
RA-000950-B0-338-01~AU-5-112-57-ET25.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 51823
Nr. : RA-000950-B0-338
Anlage-Nr. : 1

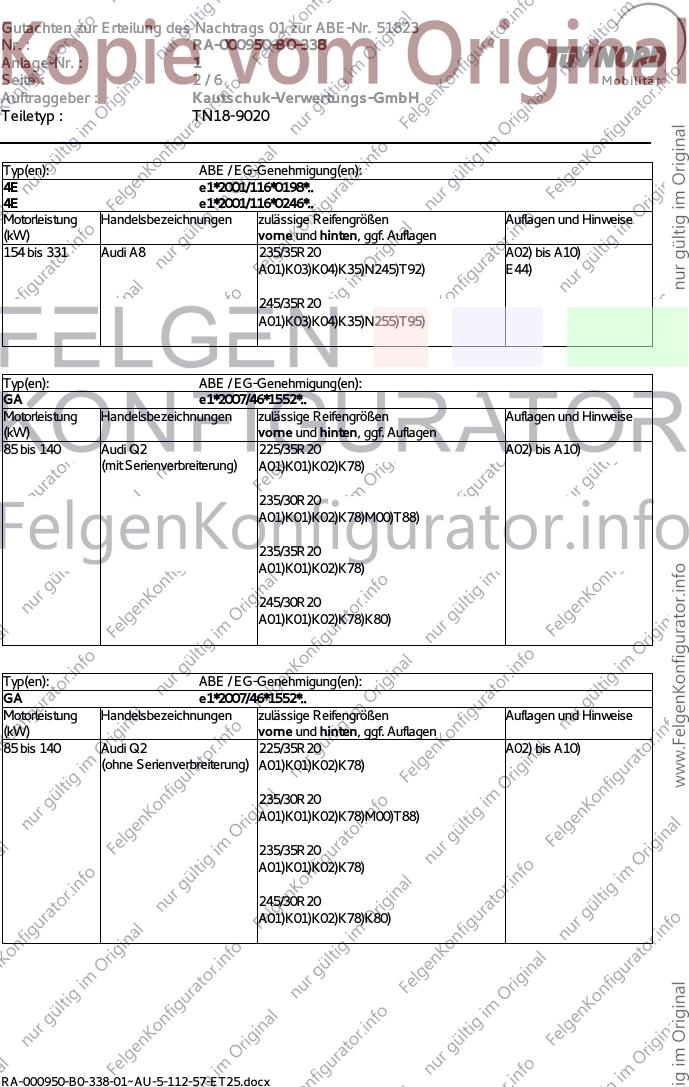

Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
4E e1*2001/116*0198*..
4E e1*2001/116*0246*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
154 bis 331 Audi A8 235/35R20 A02) bis A10)
A01)K03)K04)K35)N245)T92) E44)
245/35R20
A01)K03)K04)K35)N255)T95)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 225/35R20 A02) bis A10)
(mit Serienverbreiterung) A01)K01)K02)K78)
235/30R20
A01)K01)K02)K78)M00)T88)
235/35R20
A01)K01)K02)K78)
245/30R20
A01)K01)K02)K78)K80)
Typ(en): ABE / EG-Genehmigung(en):
GA e1*2007/46*1552*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Audi Q2 225/35R20 A02) bis A10)
(ohne Serienverbreiterung) A01)K01)K02)K78)
235/30R20
A01)K01)K02)K78)M00)T88)
235/35R20
A01)K01)K02)K78)
245/30R20
A01)K01)K02)K78)K80)
RA-000950-B0-338-01~AU-5-112-57-ET25.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 51823
Nr. : RA-000950-B0-338
Anlage-Nr. : 1

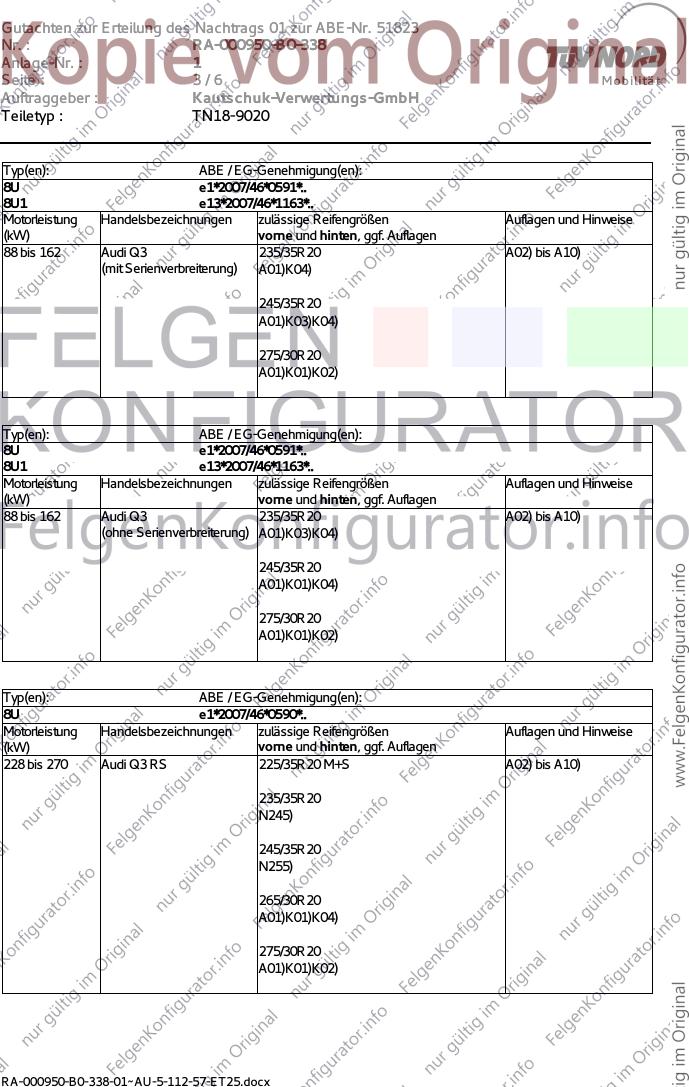

Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/35R20 A02) bis A10)
(mit Serienverbreiterung) A01)K04)
245/35R20
A01)K03)K04)
275/30R20
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0591*..
8U1 e13*2007/46*1163*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 162 Audi Q3 235/35R20 A02) bis A10)
(ohne Serienverbreiterung) A01)K03)K04)
245/35R20
A01)K01)K04)
275/30R20
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
8U e1*2007/46*0590*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
228 bis 270 Audi Q3 RS 225/35R20 M+S A02) bis A10)
235/35R20
N245)
245/35R20
N255)
265/30R20
A01)K01)K04)
275/30R20
A01)K01)K02)
RA-000950-B0-338-01~AU-5-112-57-ET25.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 51823
Nr. : RA-000950-B0-338
Anlage-Nr. : 1

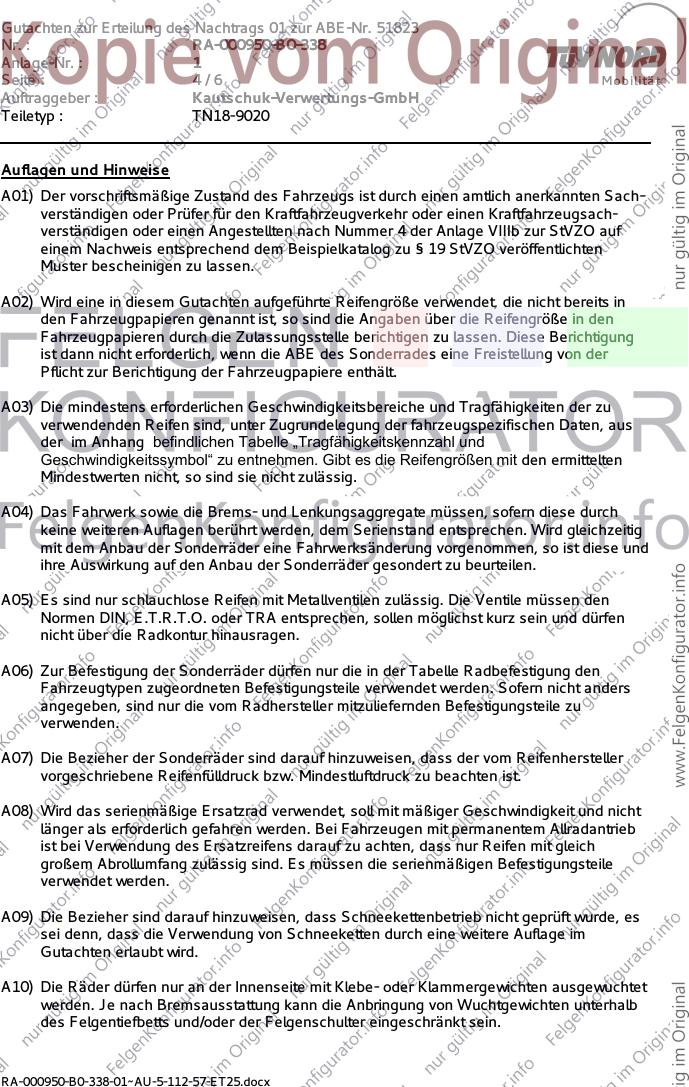

Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden. Je nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb
des Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
RA-000950-B0-338-01~AU-5-112-57-ET25.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 51823
Nr. : RA-000950-B0-338
Anlage-Nr. : 1

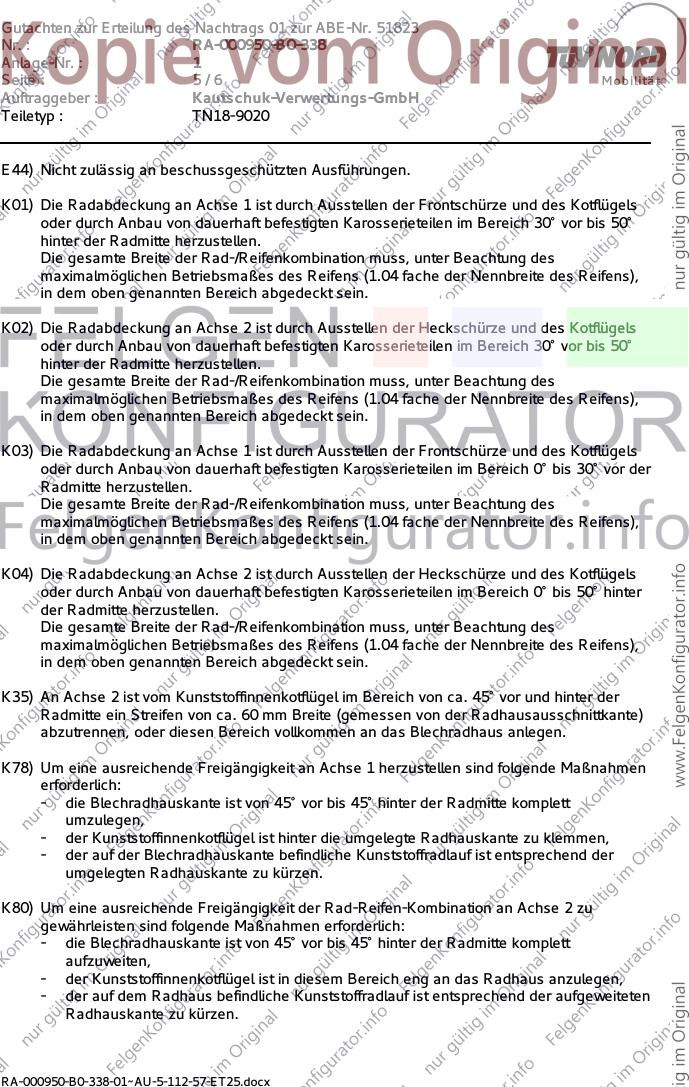

Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
E44) Nicht zulässig an beschussgeschützten Ausführungen.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K35) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von ca. 45° vor und hinter der
Radmitte ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K78) Um eine ausreichende Freigängigkeit an Achse 1 herzustellen sind folgende Maßnahmen
erforderlich:
- die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett
umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen,
- der auf der Blechradhauskante befindliche Kunststoffradlauf ist entsprechend der
umgelegten Radhauskante zu kürzen.
K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Blechradhauskante ist von 45° vor bis 45° hinter der Radmitte komplett
aufzuweiten,
- der Kunststoffinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen,
- der auf dem Radhaus befindliche Kunststoffradlauf ist entsprechend der aufgeweiteten
Radhauskante zu kürzen.
RA-000950-B0-338-01~AU-5-112-57-ET25.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 51823
Nr. : RA-000950-B0-338
Anlage-Nr. : 1

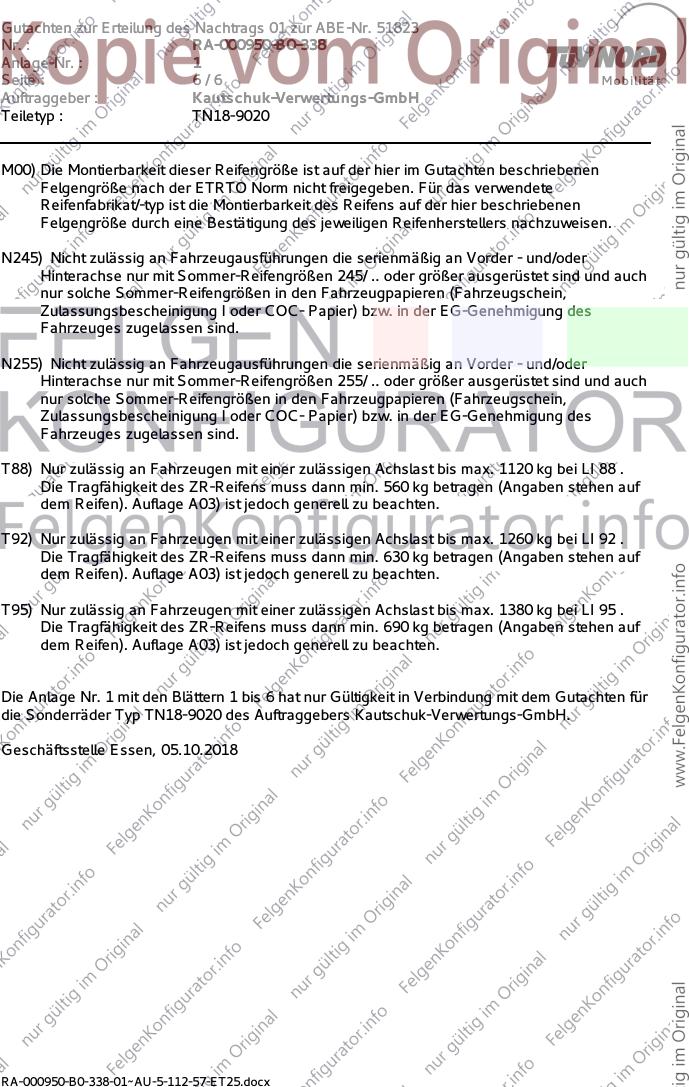

Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Kautschuk-Verwertungs-GmbH
Teiletyp : TN18-9020
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 1 mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
die Sonderräder Typ TN18-9020 des Auftraggebers Kautschuk-Verwertungs-GmbH.
Geschäftsstelle Essen, 05.10.2018
